Применение
Для работы в профессиональных мастерских и на производстве для мелкосерийных работ.
Производит распил материалов с цельным, полым и профильным сечением из цветных металлов, их сплавов, чёрных металлов (сталь, чугун).
Описание

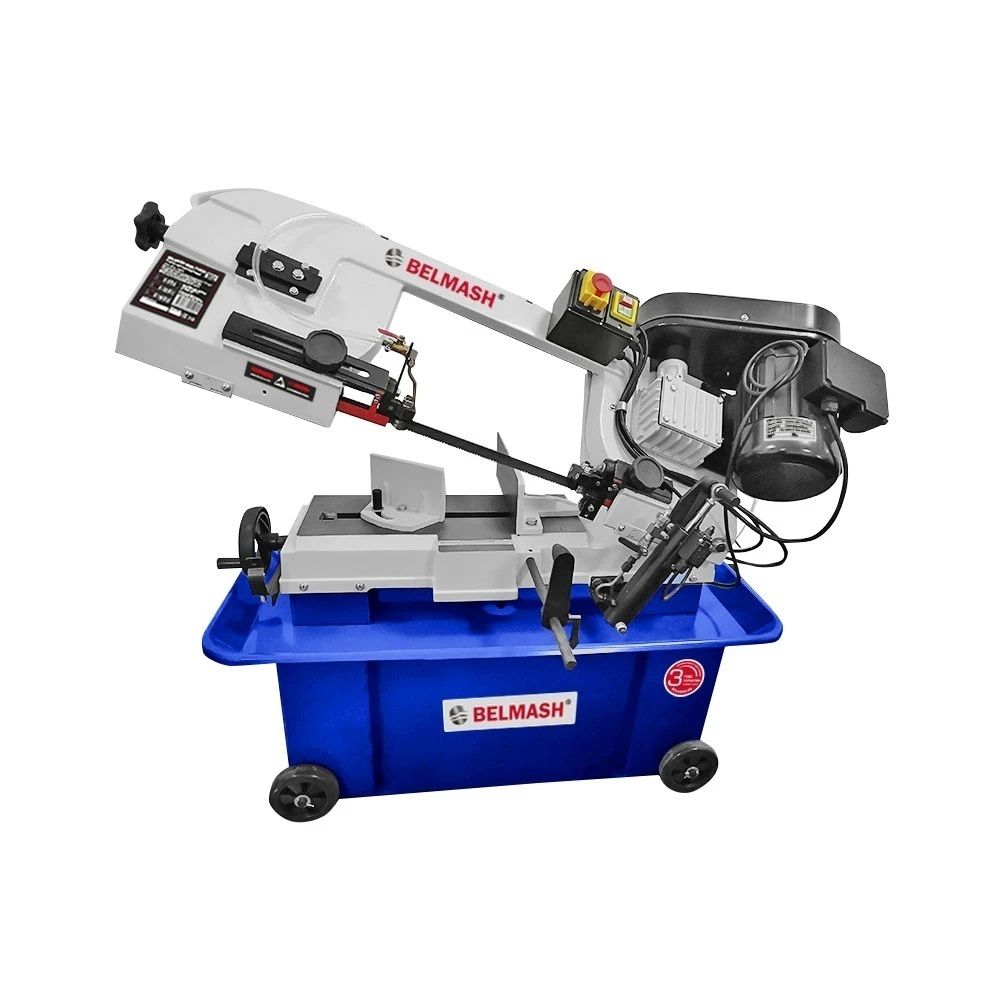

На жестком основании из листовой стали расположена массивная пильная рама чугунная. Такая конструкция снижает вибрацию, возникающую при работе станке и обеспечит необходимый прижим в момент пиления.
Пильная рама опускается за счет гидроразгрузки. В зависимости от вида распиливаемого материала делается настройка скорости опускания пильной рамы. Для этого используют ручку регулировки, расположенную на гидроцилиндре. Автоматический выключатель останавливает привод пилы после окончания пропила. Эта система облегчит работу со станком, особенно при пилении серии деталей.
Подъем пильной рамы вручную, компенсирующая пружина облегчит подъемное усилие.
Тиски предназначены для удержания заготовки, могут быть настроены на резку под углом 0° - 45°. Выставление нужного угла при помощи градуированной шкалы.
Ограничитель длины (упор) дает возможность быстро выставить нужный размер заготовки, получать детали с высокой степенью повторяемости.
Двигатель асинхронный, с режимом работы S1 и потребляемой мощностью 1,1 кВт. 4 скорости вращения пильного полотна. Они переключаются путём перекидывания клинового ремня. Натяжение полотна специальной ручкой.
Подбор оптимальной скорости в зависимости от вида обрабатываемого материала:
-
Высоколегированные, нержавеющие стали 22 м /мин
-
Низколегированные стали, чугунное литье 33 м /мин
-
Конструкционные стали, стальное литье, подшипниковые стали, мягкая латунь 45 м /мин
-
Алюминий, медь 65 м /мин
Специальная щетка для съема стружки улучшит условия работы полотна и также продлевает срок его службы. Точность распила обеспечат направляющие пильного полотна с подшипниками. При работе направляющие надо располагать на расстоянии 5 мм от заготовки. Это предотвратит перекручивание пильного полотна и отклонение от линии пропила.
Для предотвращения перегрева режущей кромки пильного полотна станок оснащен системой подачи СОЖ. При помощи выключателя, расположенного на пильной раме охлаждающей жидкости подается на переднюю направляющую пильного полотна.
Несмотря на впечатляющий вес станка 124 кг, его удобно перемещать, благодаря передвижной тумбе с колесами.
Преимущества
-
Поворотные тиски от 0 до 45°
-
Гидравлическая система для автоматического опускания пильной рамы
-
Станина и тиски из чугуна
-
Мощный асинхронный двигатель 1100 Вт
-
Регулируемые направляющие с подшипниками
-
Ограничительный упор для серийных операций
-
Подача СОЖ в зону резания
-
Автоматическое выключение полотна после окончания процесса резания
Характеристики
Мощность 1100 Вт
Напряжение питающей сети 230 В
Тип электродвигателя Асинхронный
Режимы работы S1
Тип ремня Клиновой /Z650
Тип передачи Ременная
Высота рабочей поверхности относительно пола 555 мм
Ширина полотна пилы 19 / 27 мм
Длина полотна пилы 2360 мм
Скорость пильного полотна м/мин 22 /33 /45/ 65
Количество скоростей 4
Материал основания станка Чугун
Частота вращения вала двигателя 1440 об /мин.
Диаметр шкива пильного полотна 295 мм
Диапазон угла поворота тисков 0?+ 45 °
Максимальный диаметр круглой заготовки при пилении под углом 90 /45° 180/125 мм
Максимальный размер квадратной заготовки при пилении под углом 90 /45° 180 x 180/125 x 125 мм
Максимальная размер прямоугольной заготовки при пилении под углом 90 /45° 300 x 180/125 x 180 мм
Наличие подачи СОЖ
Материал изготовления пильной рамы и шкивов пильного полотнаЧугун
Материал изготовления передвижной тумбы Сталь
Длина электрошнура 1,8 м
Уровень звукового давления (шума) 75 дБ
Габаритный размер (Д Ш В) 1270 х 1400 х 1600 мм
Размер упаковки (Д Ш В) 1270 х 460 х 1120 мм
Масса нетто 124 кг
Масса брутто 150 кг
Комплектация
Станок ленточнопильный в сборе
Система гидроразгрузки в сборе
Колесо 4 шт
Ось 2 шт
Шайба 8 шт
Шплинт 4 шт
Фильтр- сетка
Ограничитель длины заготовки в сборе
Пильное полотно 2360х20х0,9 6TP
Руководство по эксплуатации
Упаковка
Произведено BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
