Применение
Рассчитан на индивидуальное применение в домашних мастерских, редко может быть использован для единичных и мелкосерийных работ на производстве.

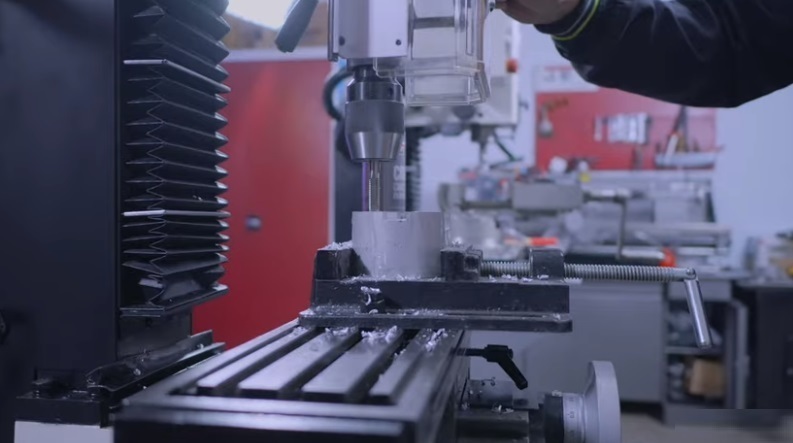

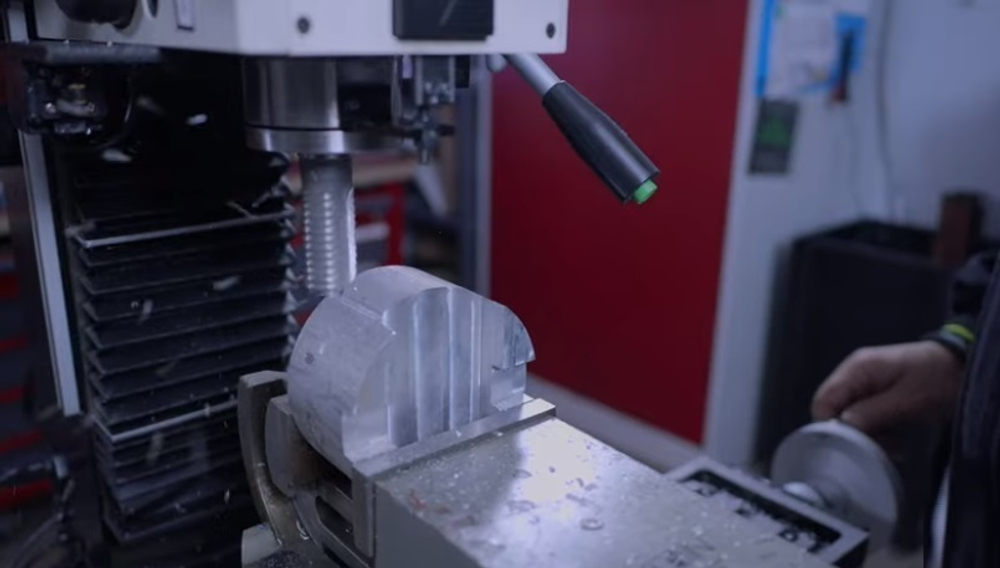

Для выполнения широкого спектра мелких сверлильных и фрезерных работ.
Описание

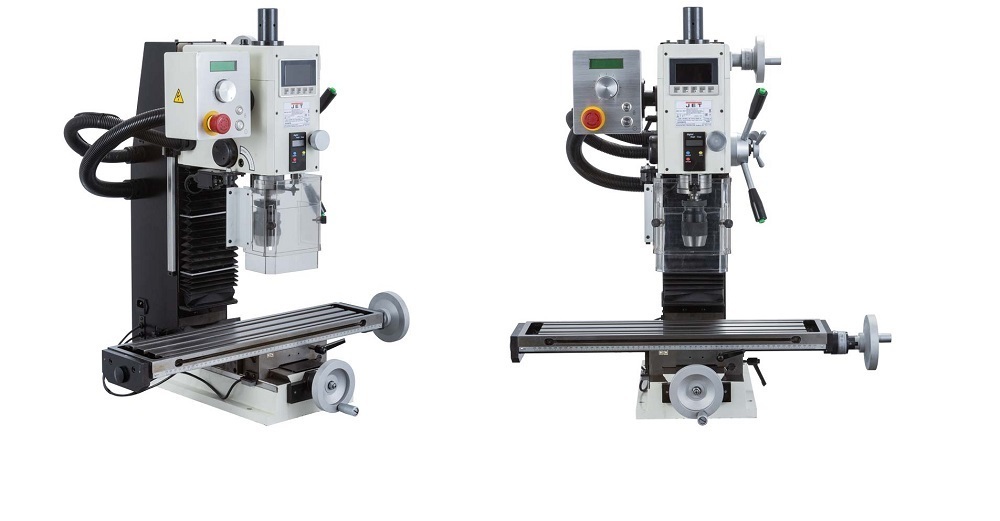

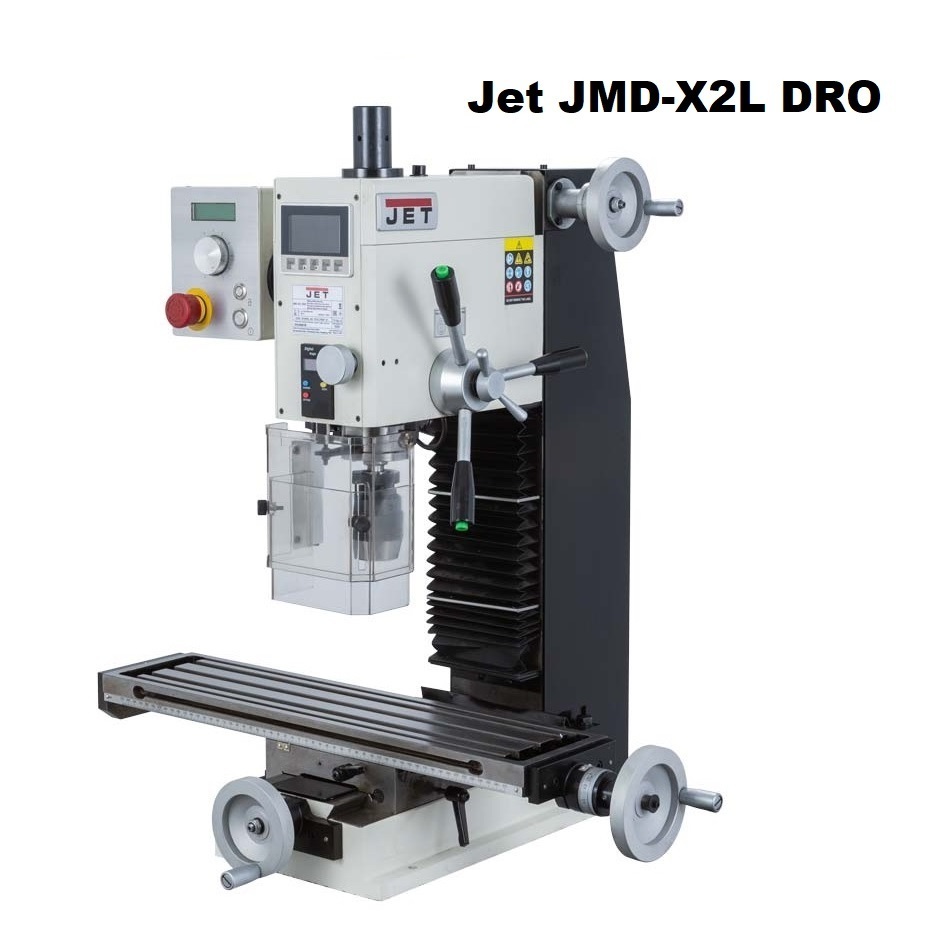

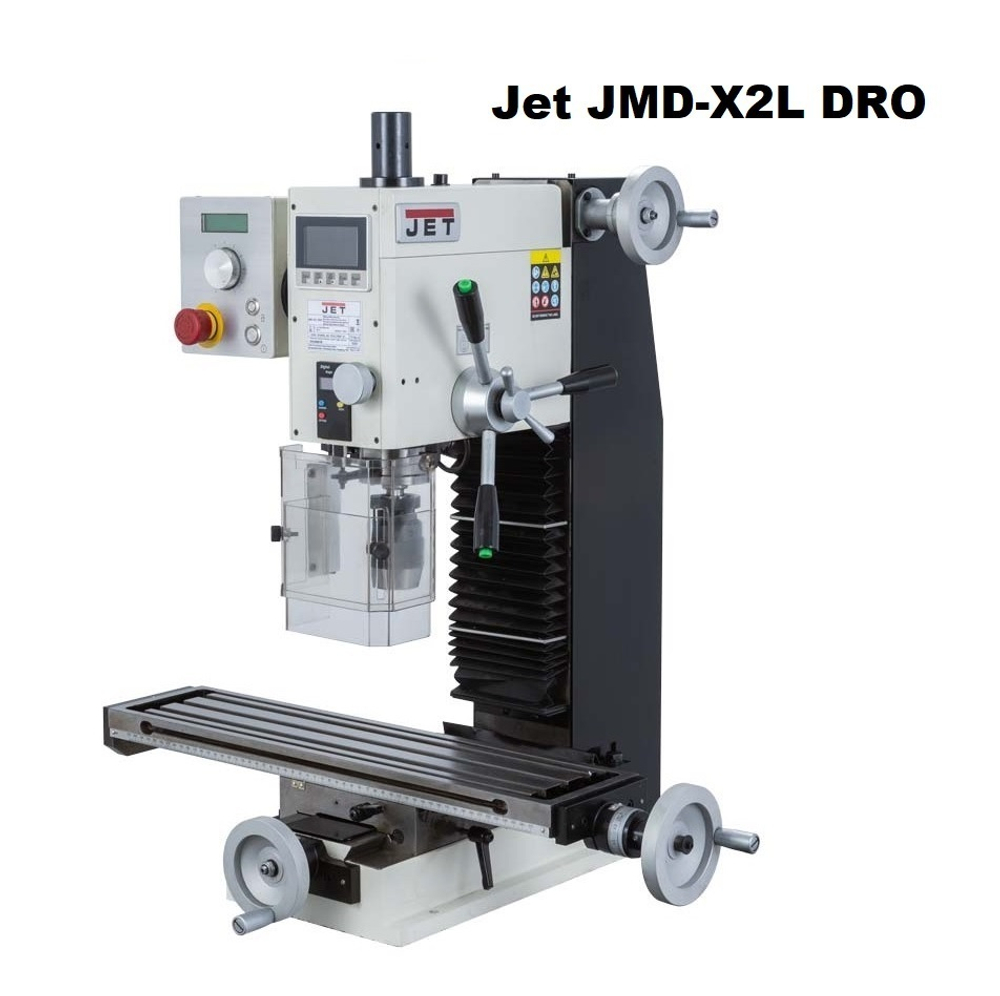

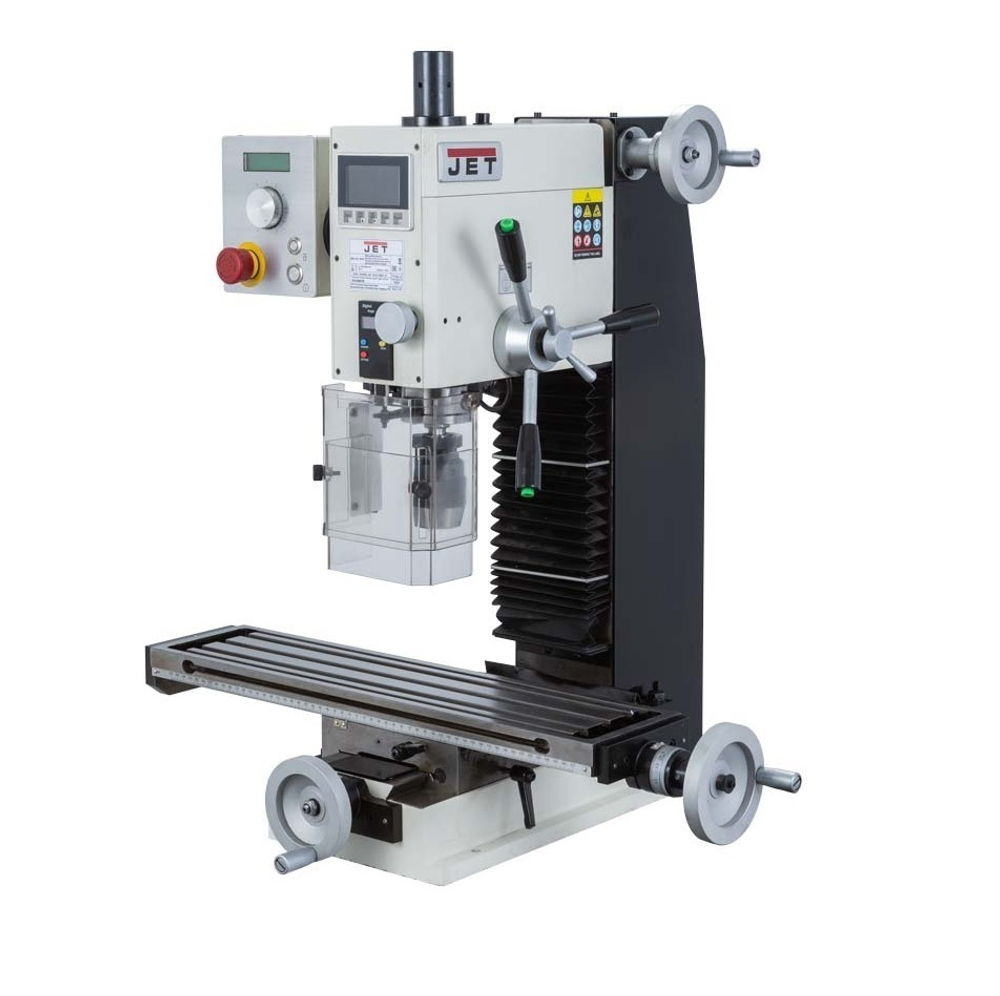

Обновленная модель станка JMD-X2S DRO. По техническим характеристикам практически они идентичны с небольшими отличиями в улучшении эргономики, исполнении панели управления, интегрированного дисплея цифровой индикации.
Подключение станка к электросети с напряжением 230В. Наличие микроподачи пиноли шпинделя с цифровой индикацией позволит добиться точного контроля вертикальной подачи.
Максимальный ход пиноли шпинделя 68 мм.

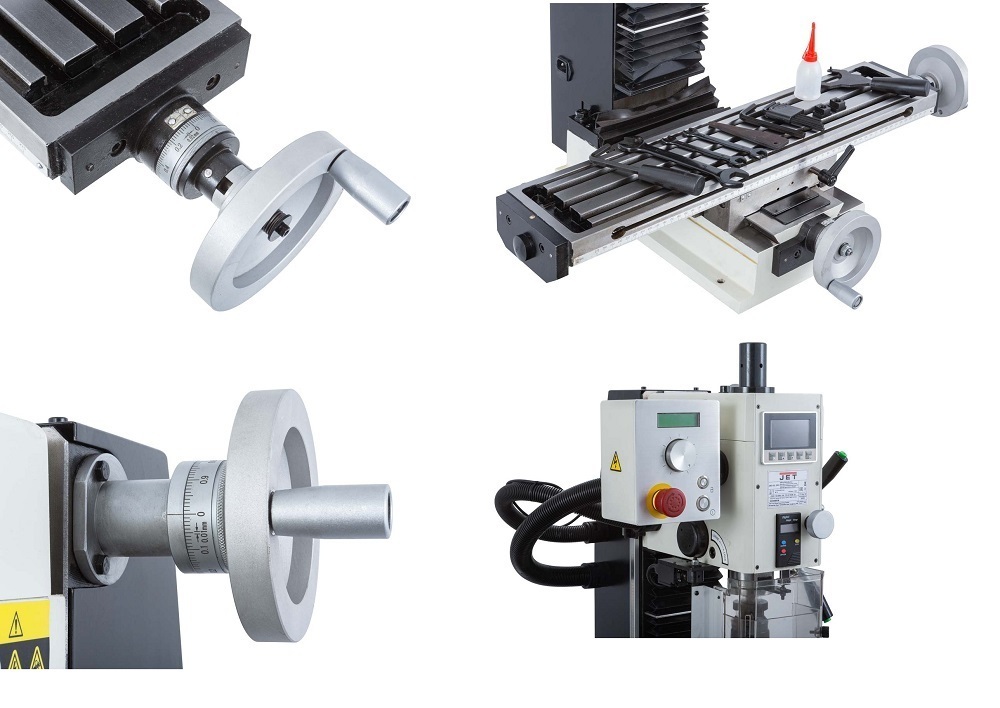

Контроль перемещений в продольной и поперечной плоскости осуществляется лимбами на штурвалах с ценой деления 0,02 мм, в вертикальной плоскости 0,01 мм
Имеет прочную и устойчивую конструкцию для настольного размещения. Cтанина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна, обеспечивая устойчивость к вибрации.

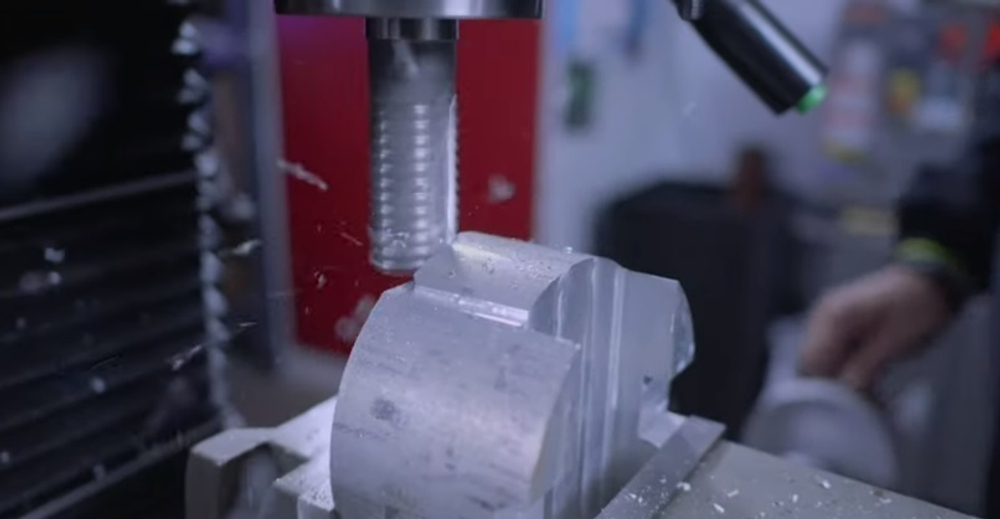

Оснащен шпинделем с конусом МК-3, с зажимной тягой М12. Сверление отверстий диаметром до 20 мм. Можно производить фрезерные работы с максим. D концевой фрезы до 16 мм и торцевой фрезы до 50 мм. Имеет режим резьбонарезания с максимальной резьбой М12.

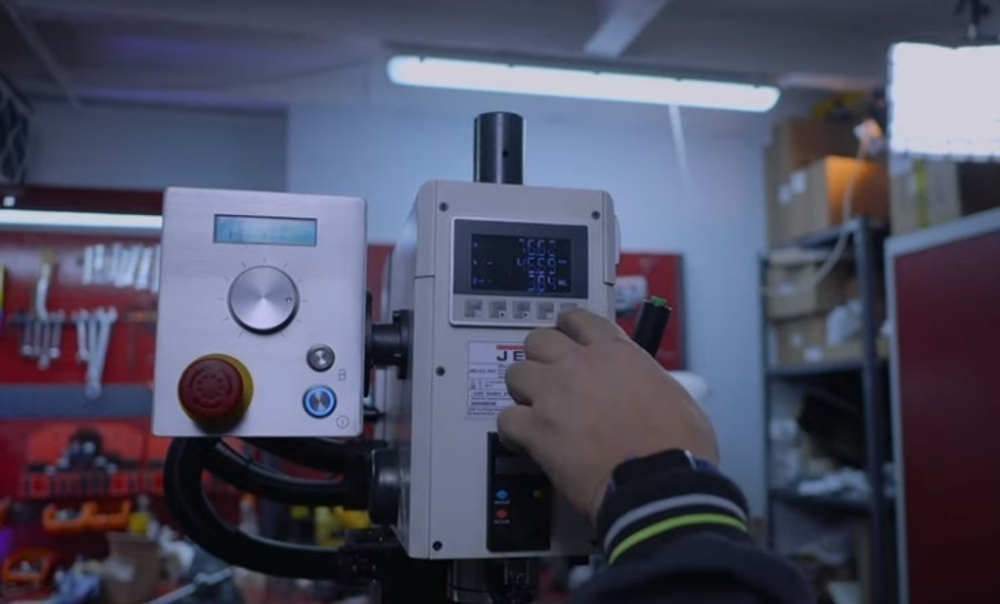

Моторная группа представлена бесколлекторным двигателем мощностью 750 Вт. Управление работой двигателя осуществляется с панели управления, который расположен с левой стороны сверлильной головки. Двигатель имеет плавную регулировку частоты вращения. Диапазон частоты вращения 100 - 2000 об/мин и регулируется потенциометром. Включение режима резьбонарезания осуществляется кнопкой на передней панели, включение реверса – зеленой кнопкой на конце рукоятки штурвала опускания пиноли шпинделя.

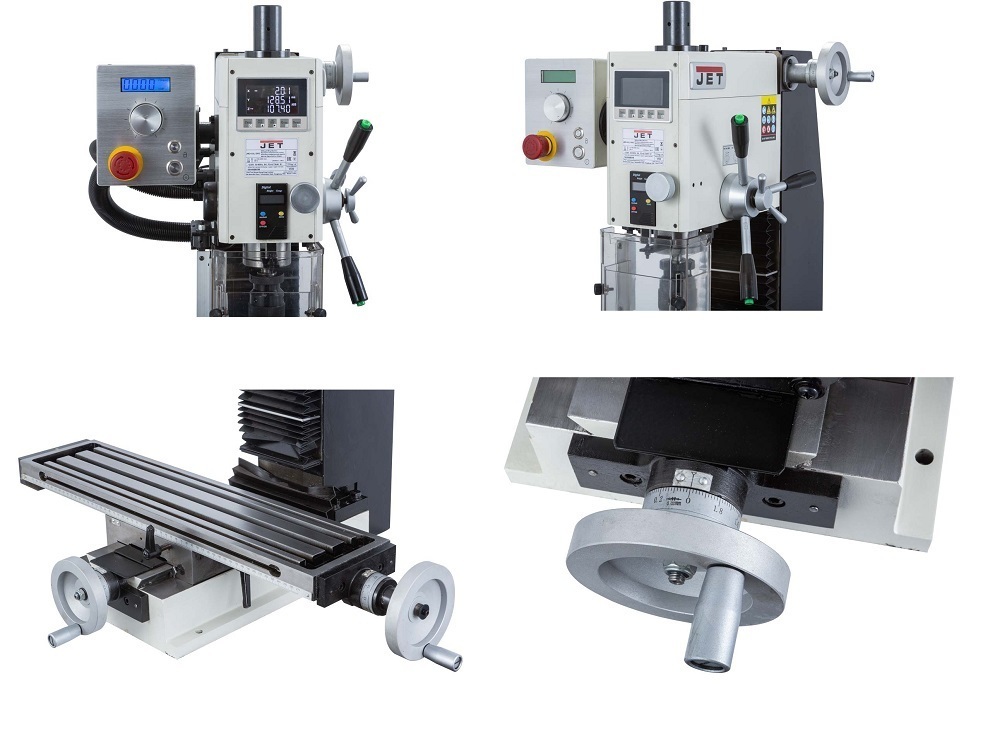

Крестовый рабочий стол размер 595 x 140 мм перемещается по направляющим скольжения типа Ласточкин хвост. Закрепление тисков и др. зажимных приспособлений с помощью 3- х Т - образных пазов размером 12 мм и расстоянием между ними 35 мм.
Интегрированный дисплей цифровой индикации линейных перемещений по осям X, Y, Z, позволит достичь большей точности изготовления деталей и сокращение времени обработки.
Рабочая зона имеет ограждение прозрачным защитным экраном.
Преимущества
-
Cтанина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна;
-
Бесколлекторный двигатель;
-
Режим резьбонарезания;
-
Плавная регулировка частоты вращения шпинделя;
-
Цифровая индикация частоты вращения шпинделя;
-
Микроподача пиноли шпинделя;
-
Цифровая индикация микроподачи пиноли шпинделя;
-
Цифровая индикация линейных перемещений по осям X, Y, Z
-
Крестовый стол с направляющими типа ласточкин хвост.
Характеристики
Напряжение, В 230
Максимальный диаметр сверления сталь, мм 20; чугун, мм 22
Максимальный диаметр торцевой фрезы, мм 50; концевой фрезы, мм 16
Максимальный диаметр нарезаемой резьбы, мм М12
Сверлильный патрон 1-13
Частота вращения вертикального шпинделя, об/мин 100 - 2000
Количество скоростей вертикального шпинделя, шт плавно
Ход пиноли шпинделя, мм 68
Диаметр пиноли, мм 60
Шомпол М12 х 260
Конус вертикального шпинделя МК-3
Расстояние от вертикального шпинделя до стола, мм 45 - 340
Расстояние от вертикального шпинделя до стойки, мм 190
Размер стола по оси X и Y, мм 595 x 140
Ход стола по оси X и Y, мм 394 x 180
Ход головы по оси Z, мм 290
Ширина Т- образного паза стола, мм 12
Расстояние между пазами стола, мм 35
Количество Т- образных пазов стола, шт 3
Тип двигателя Бесколлекторный
Мощность вертикального двигателя, кВт 0,75
Длина, мм 770
Ширина, мм 640
Высота, мм 740
Масса, кг 105
В упаковке Длина см 82, Ширина , см 72, Высота , см 89, Масса кг 130
Комплектация
Станок
Самозажимной сверлильный патрон B16 с оправкой. Зажим от 1 до 13мм
Рожковые ключи 17х19?8 х10?14х17
Ключ для демонтажа патрона
U-образный ключ
Гайка для T- образного паза 12хM10 – 2шт
Зажимная тяга M12-295 мм
Клин -выколотка
Пластиковая масленка
Инструкция по эксплуатации
