Применение

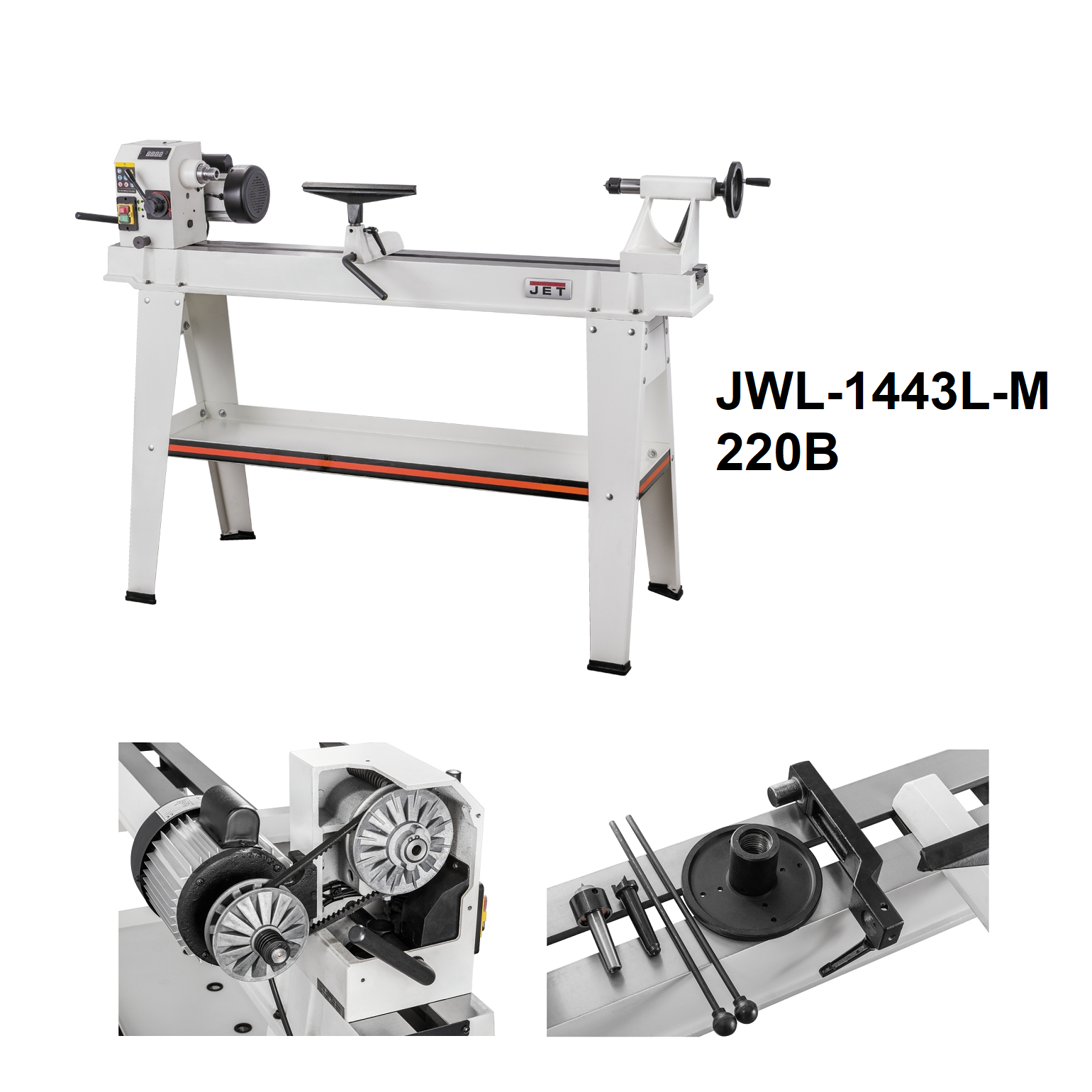

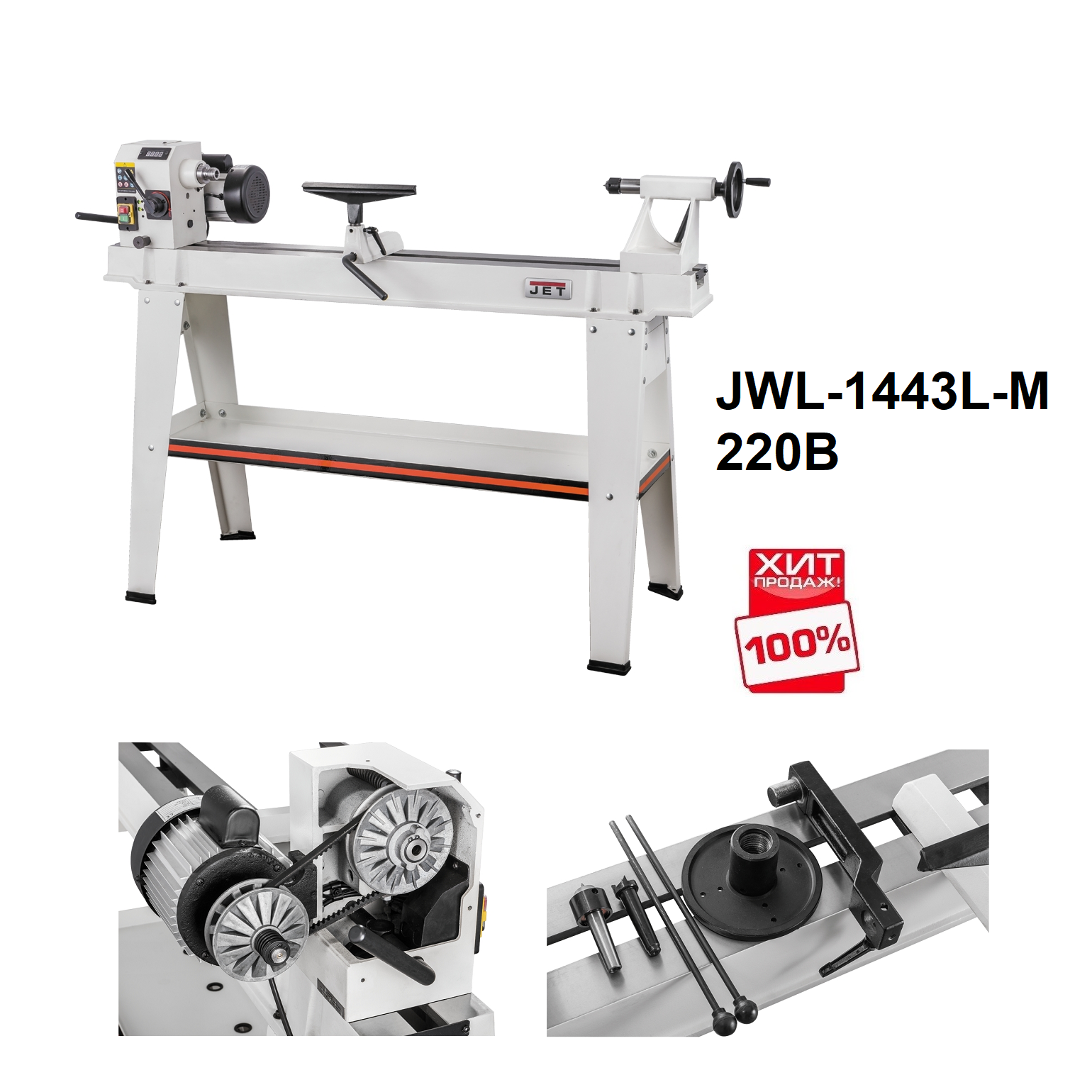

Современный токарный станок для любительского применения, представляющие собой модернизированный и улучшенный вариант популярной модели JET JWL-1443.
Основное отличие:
- Доработанная станина с более широкой поверхностью и увеличенной массой.
- Для удобства настройки и контроля скорости вращения добавлен цифровой индикатор с символьным дисплеем.
- Предусмотрена поставка в расширенной для напольного с полкой, опорными ногами (JWL-1443L-M).
Описание

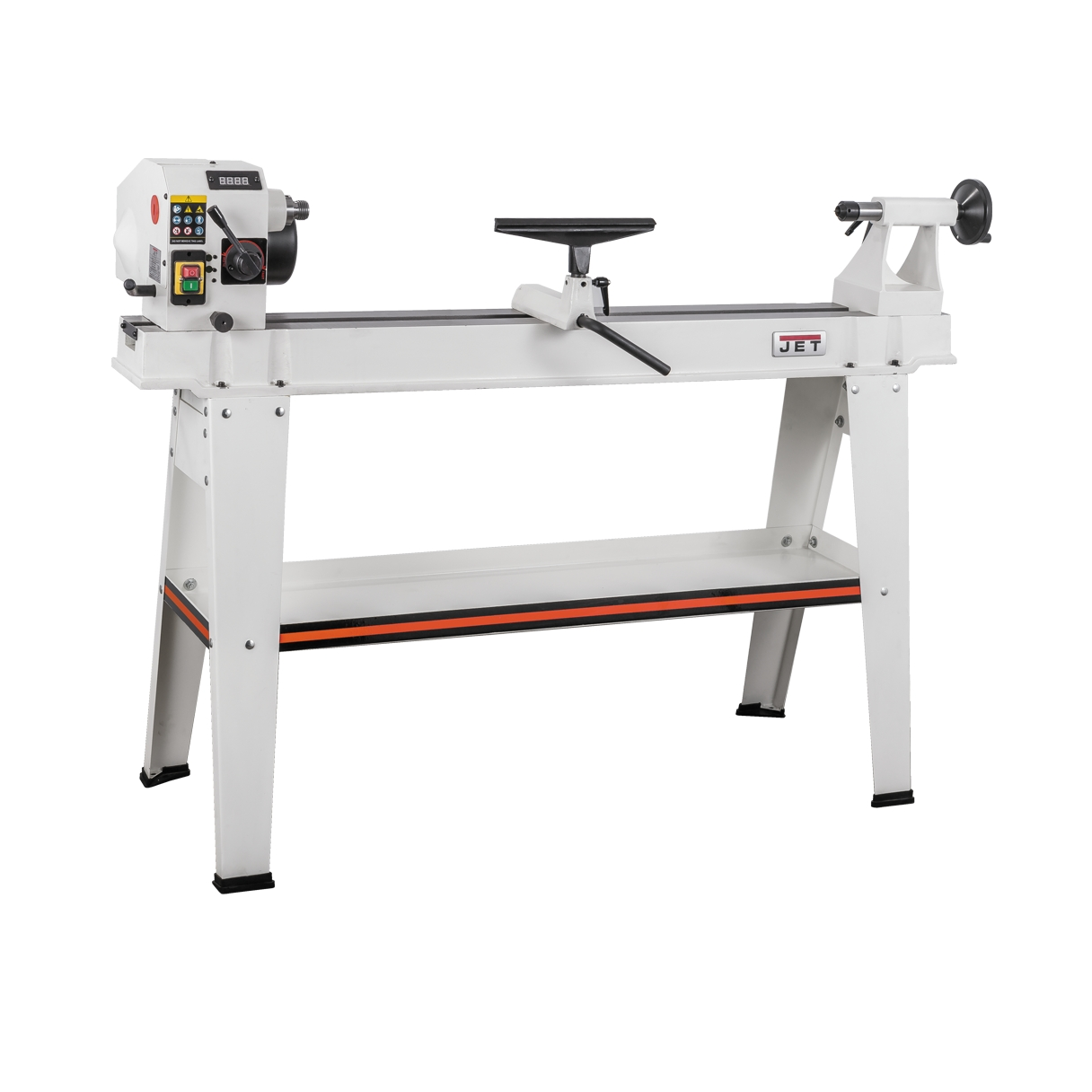

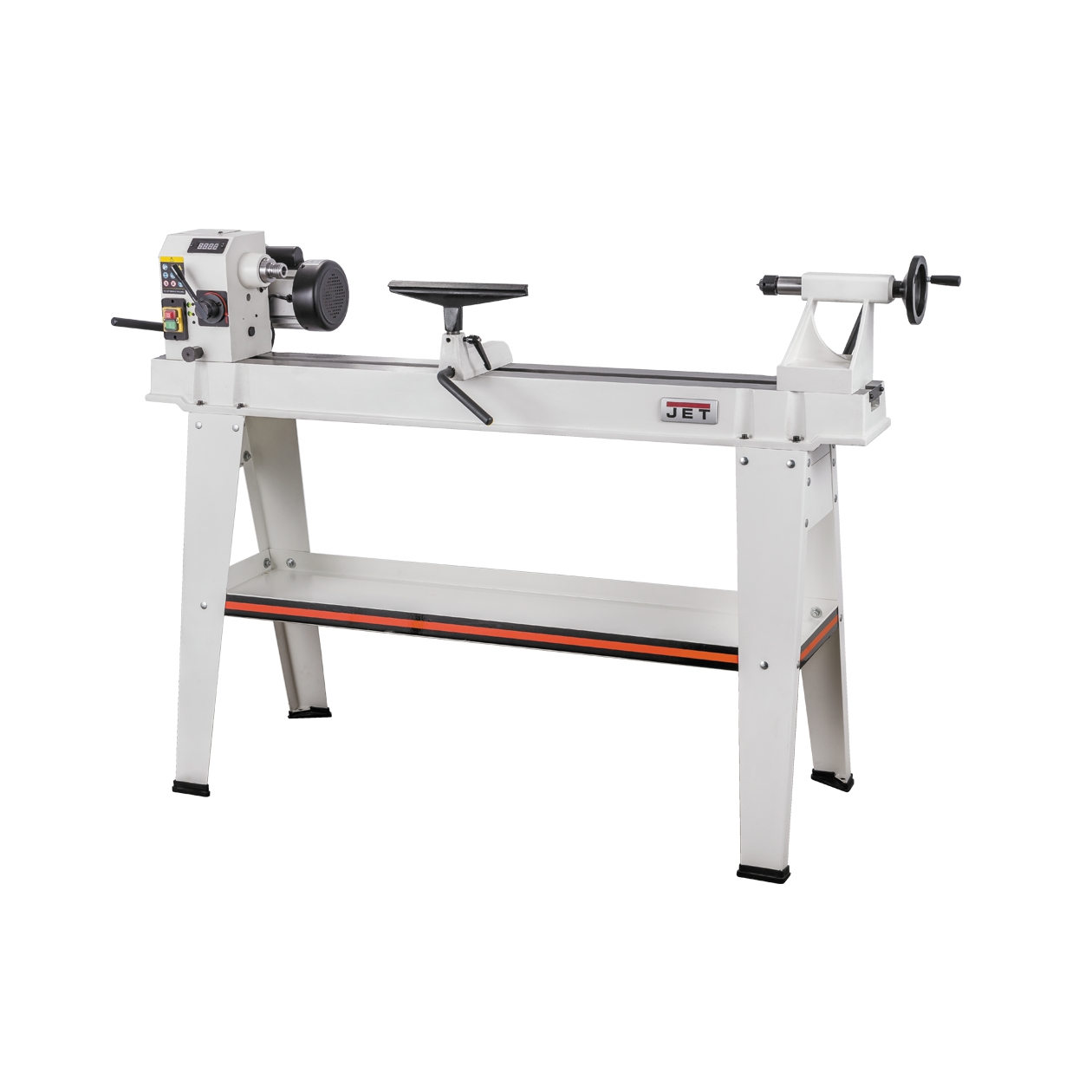

Напольное исполнение.
Простое и удобное управление в сочетании с большой зоной обработки и возможностью поворота передней бабки.
Исполнение конструкции соответствует более профессиональному, чем любительскому классу. Важная часть станина — из чугунного литья, ее верхняя сторона отшлифована и представляет собой идеально - ровную плоскость, что обеспечит удобство и точность работы.
Размеры между центрами и над станиной достаточно велики, чтобы обрабатывать крупные заготовки. Таким задачам соответствует мощный асинхронный 750 - ваттный двигатель, имеющий ребра охлаждения и рассчитанный на продолжительную работу. Для передачи вращения использован клиноременный вариатор, имеющий 10 фиксированных скоростей. Меняют их, не выключая мотор.

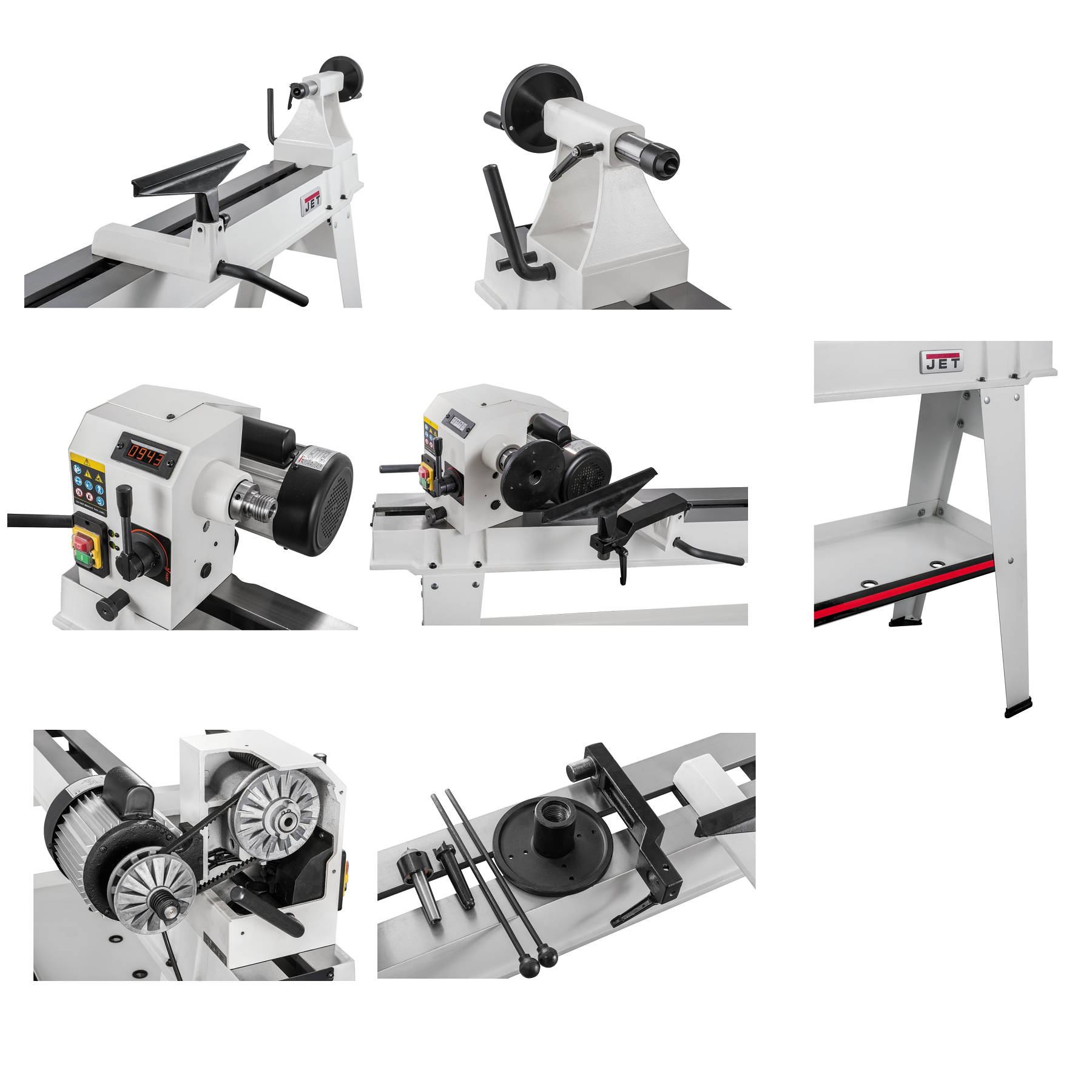

Полезная особенность станков — возможность поворота передней бабки вокруг вертикальной оси. Можно закреплять на планшайбе (в комплекте) и обтачивать заготовки диаметром больше, чем размер над станиной. Ключевое значение приобретает конструкция подручника. Он имеет 3 степени свободы и собран из массивных литых деталей. Это позволяет пользоваться опорой и при точении сбоку станины. В некоторых случаях пригодится возможность передвинуть переднюю бабку вдоль станины.
Преимущества
-
Массивная чугунная станина.
-
Поворотная и подвижная передняя бабка.
-
Жесткая фиксация углов поворота передней бабки через 45º.
-
Цифровое отображение частоты вращения.
-
Клиноременный вариатор - 10 фиксированных скоростей.
-
Эксцентриковая фиксация подручника и задней бабки
Характеристики
Потребляемая мощность, кВт 0,75
Напряжение, В 230
Частота вращения шпинделя на холостом ходу, об/мин 500-2200
Диаметр вращения над станиной, мм 370
Диаметр вращения над опорой 280 мм
Угол поворота передней бабки 0, 60°, 90°, 120°,180°
Конус шпинделя МК-2
Резьба шпинделя М33 х 3,5
Конус задней бабки МК-2
Ход пиноли задней бабки, мм 108 мм
Расстояние между центрами, мм 1100
Длина, мм 1750
Ширина, мм 510
Высота, мм 1165
Масса, кг 107
В упаковке:
Длина , см 160
Ширина , см 48
Высота , см 42
Масса , кг 127
Комплектация
Станок
Подручник шириной 300 мм для токарного инструмента
Планшайба диаметром 150 мм
Четырехзубцовый поводковый центр МК-2
Вращающийся упорный центр
Выбивной шток
Полка для хранения инструментов и комплект опорных ног для напольной установки (для JWL-1443L-M)
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
