Применение:

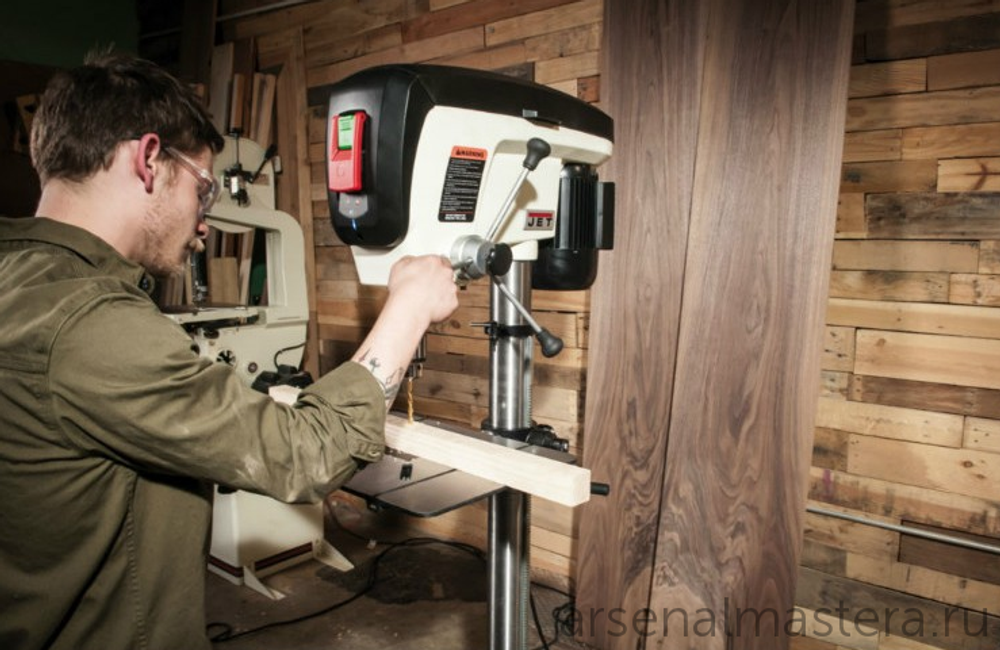

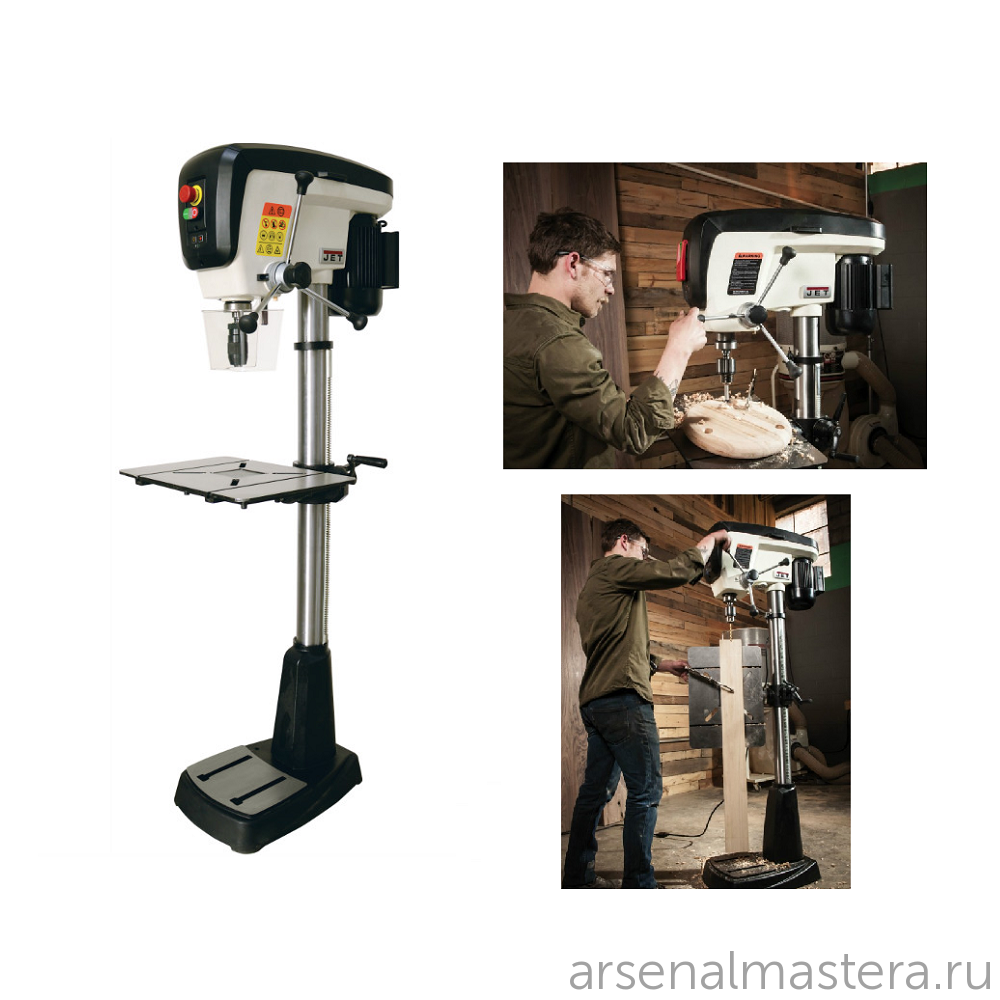

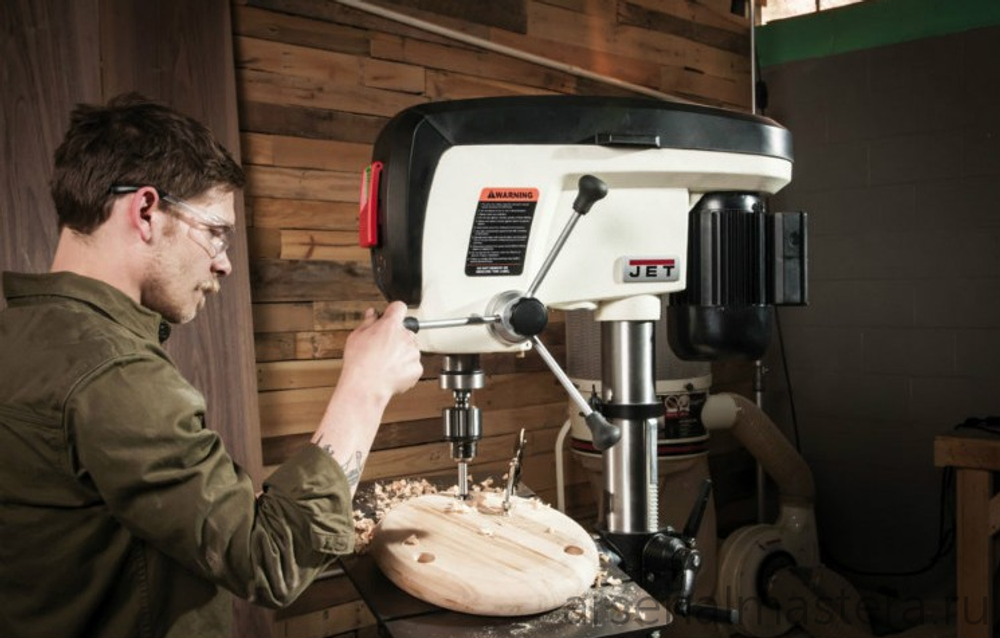

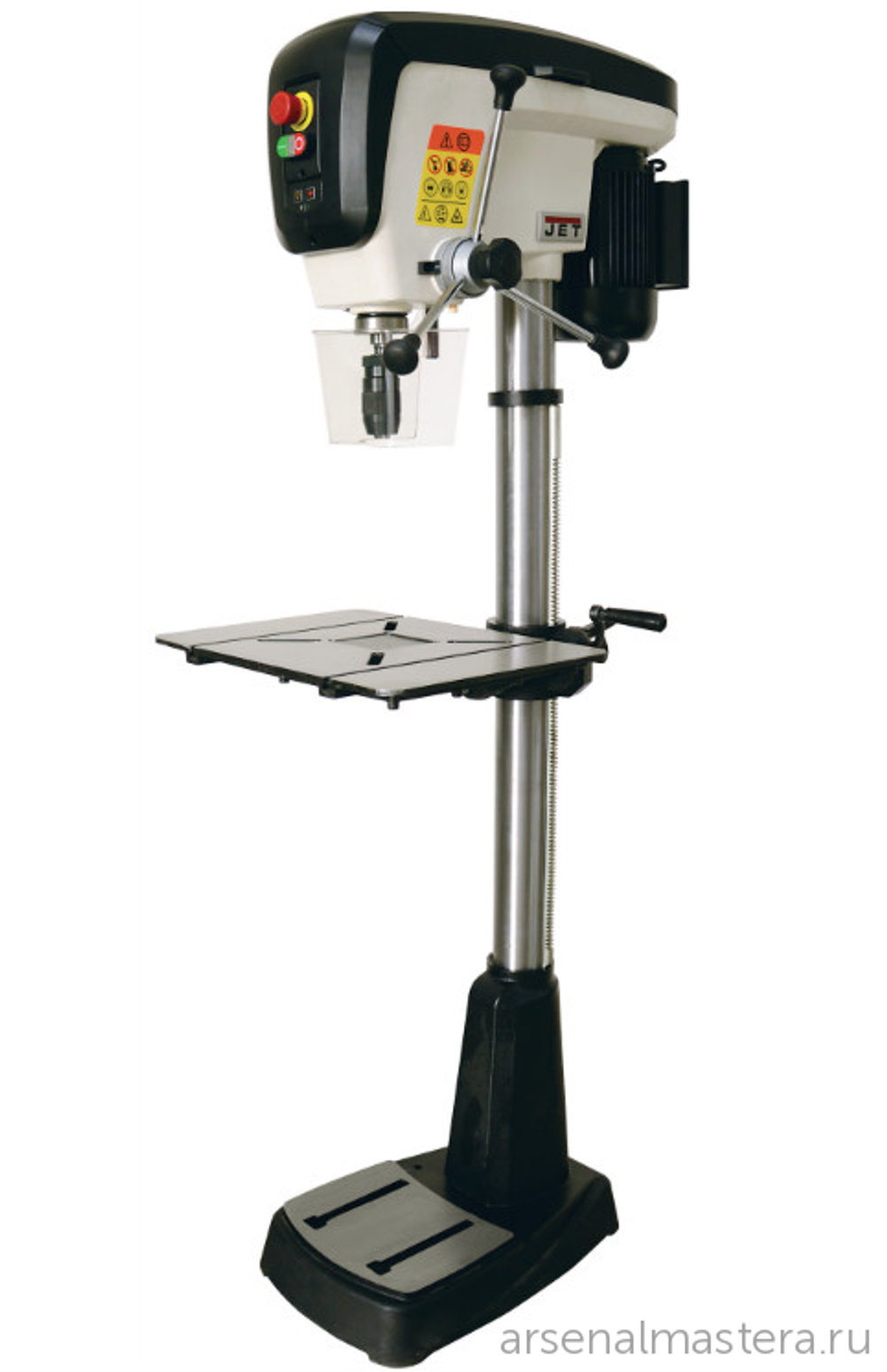

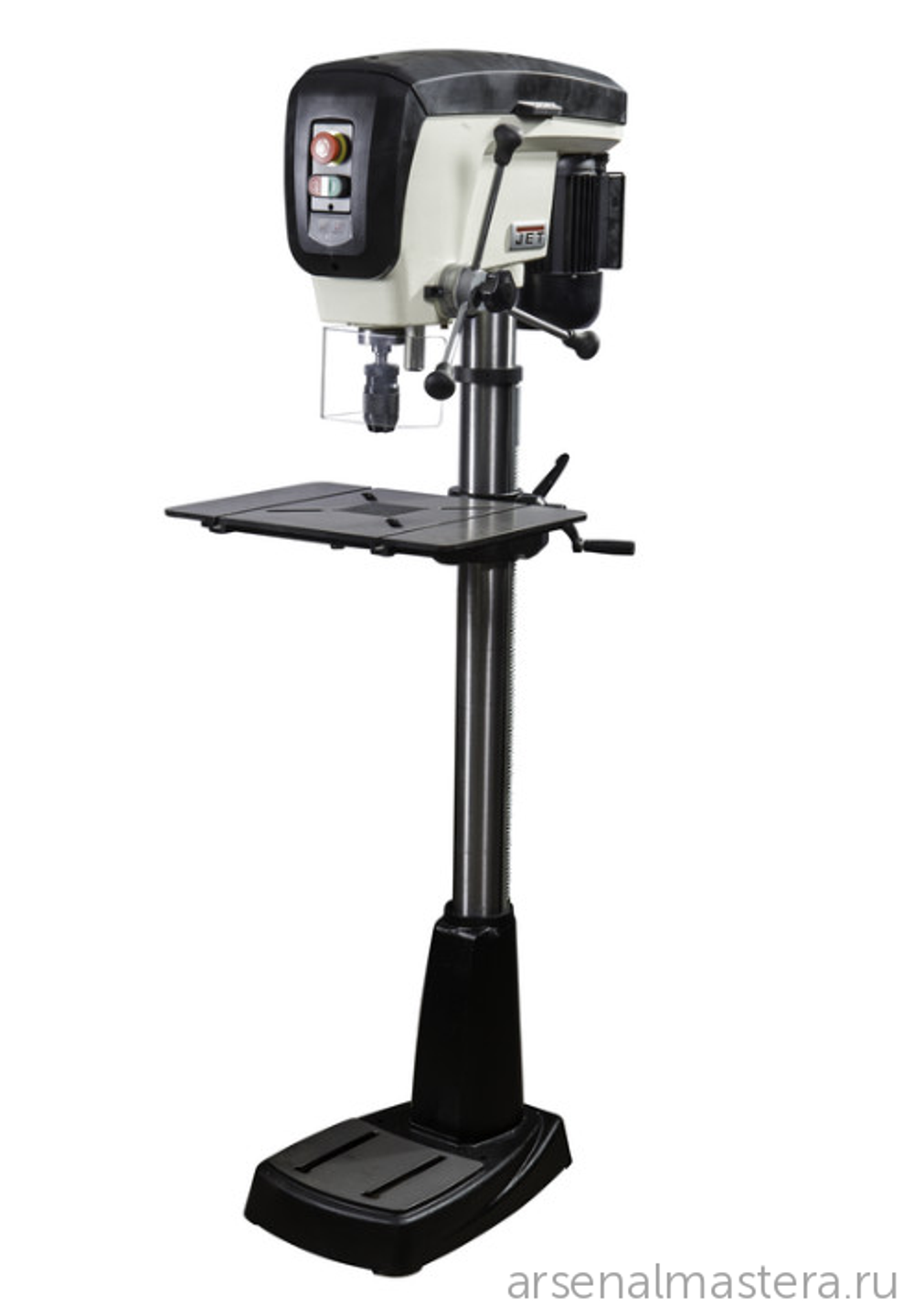

Jet JDP-17 — сверлильный станок по дереву для профессиональной работы в столярных мастерских.
Сверлильный станок предназначен для сверления изделий из дерева и металла, поддающихся механической обработке, а также пластмассы.
Описание:
Специализация проявляется в особенностях конструкции, облегчающих крепление крупногабаритных, но лёгких заготовок, в увеличенном ходе пиноли шпинделя и в ряде других деталей.
Иными словами, несмотря на адаптацию, станок остается универсальным и может сверлить металл, пластик и другие материалы.

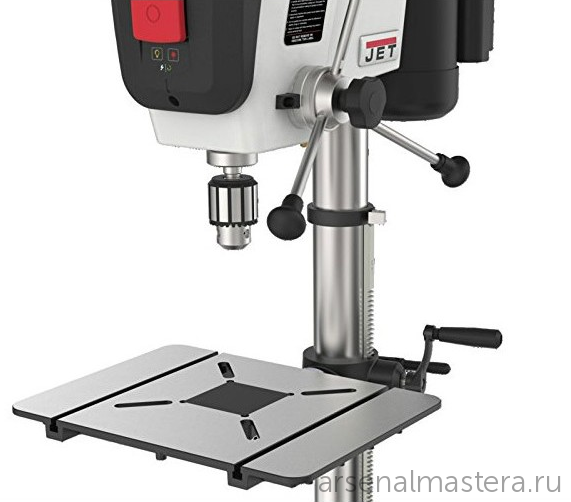

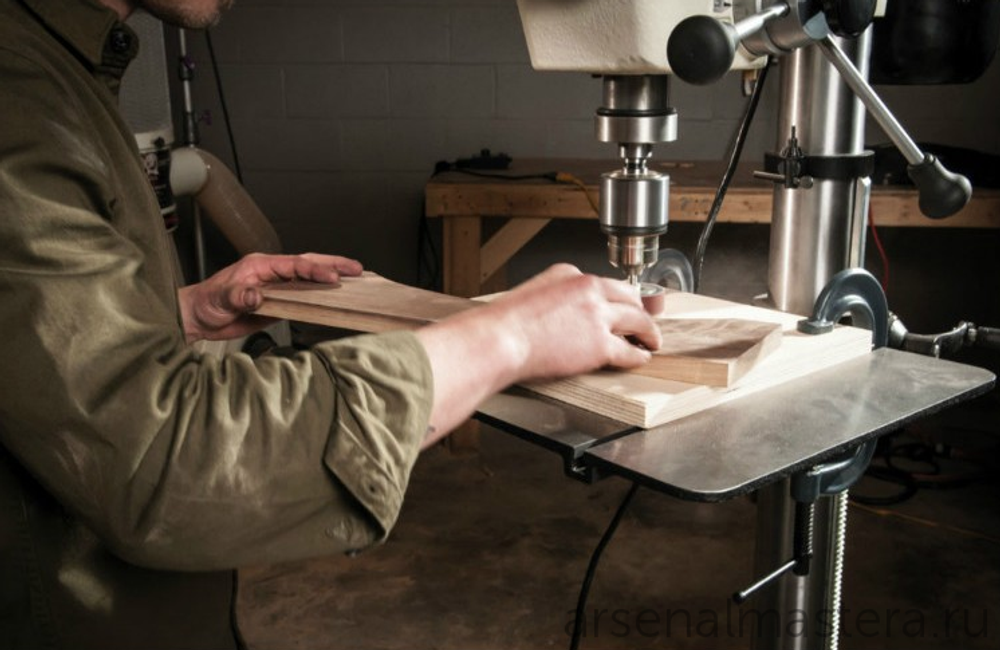

Рабочий стол из чугуна имеет сравнительно большие размеры, в его поверхности есть стандартные Т-образные пазы для тисков и набор прорезей для струбцин.
В центральной части квадратное отверстие, закрываемое сменной вставкой из мягкого материала (штатно из ДСП).

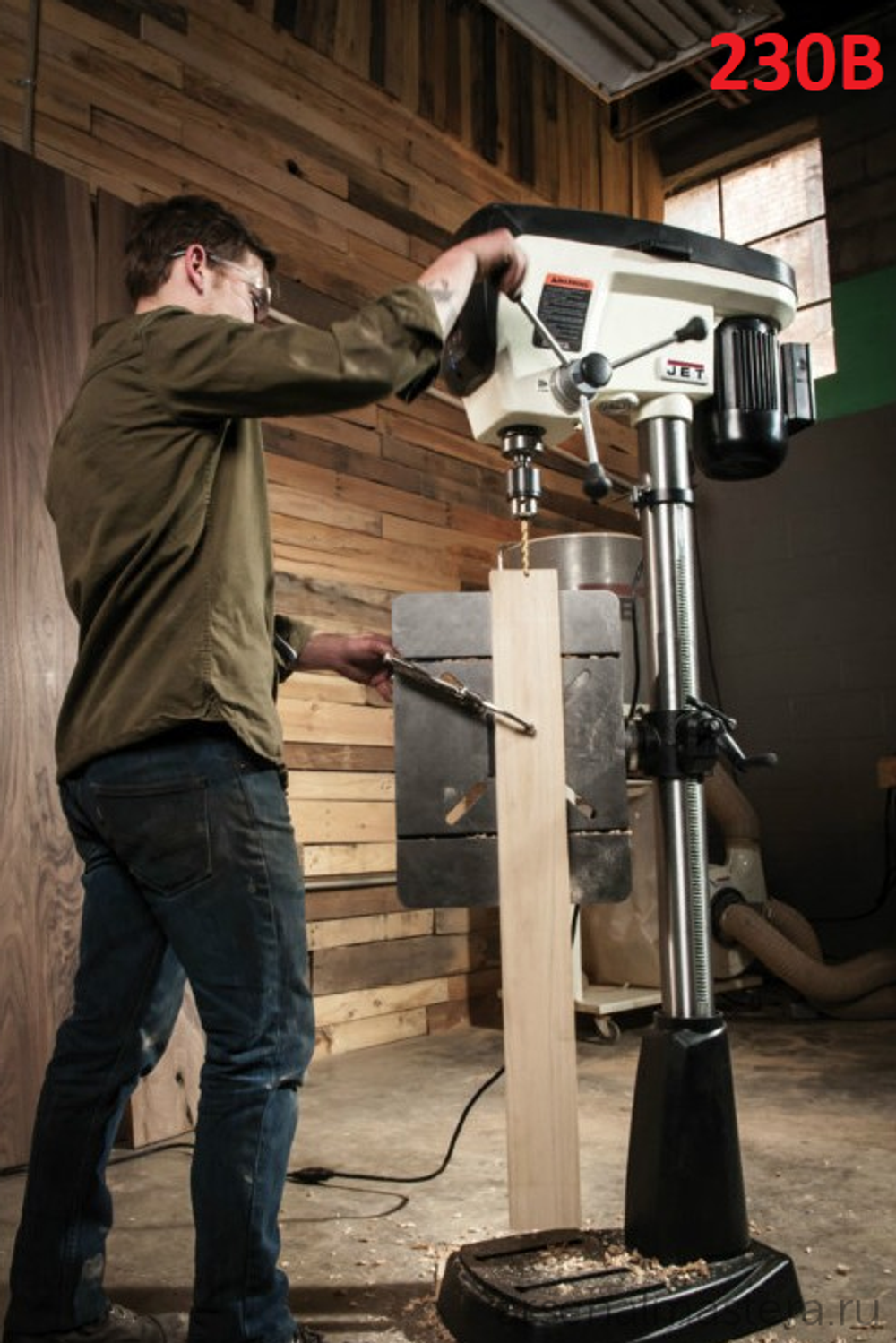

Положение стола регулируется по высоте привычным образом, механизм зубчато-реечный; наклон возможен в любую сторону на произвольный угол, в том числе и на 90° – это необходимо для фиксации длинных заготовок в вертикальном положении.

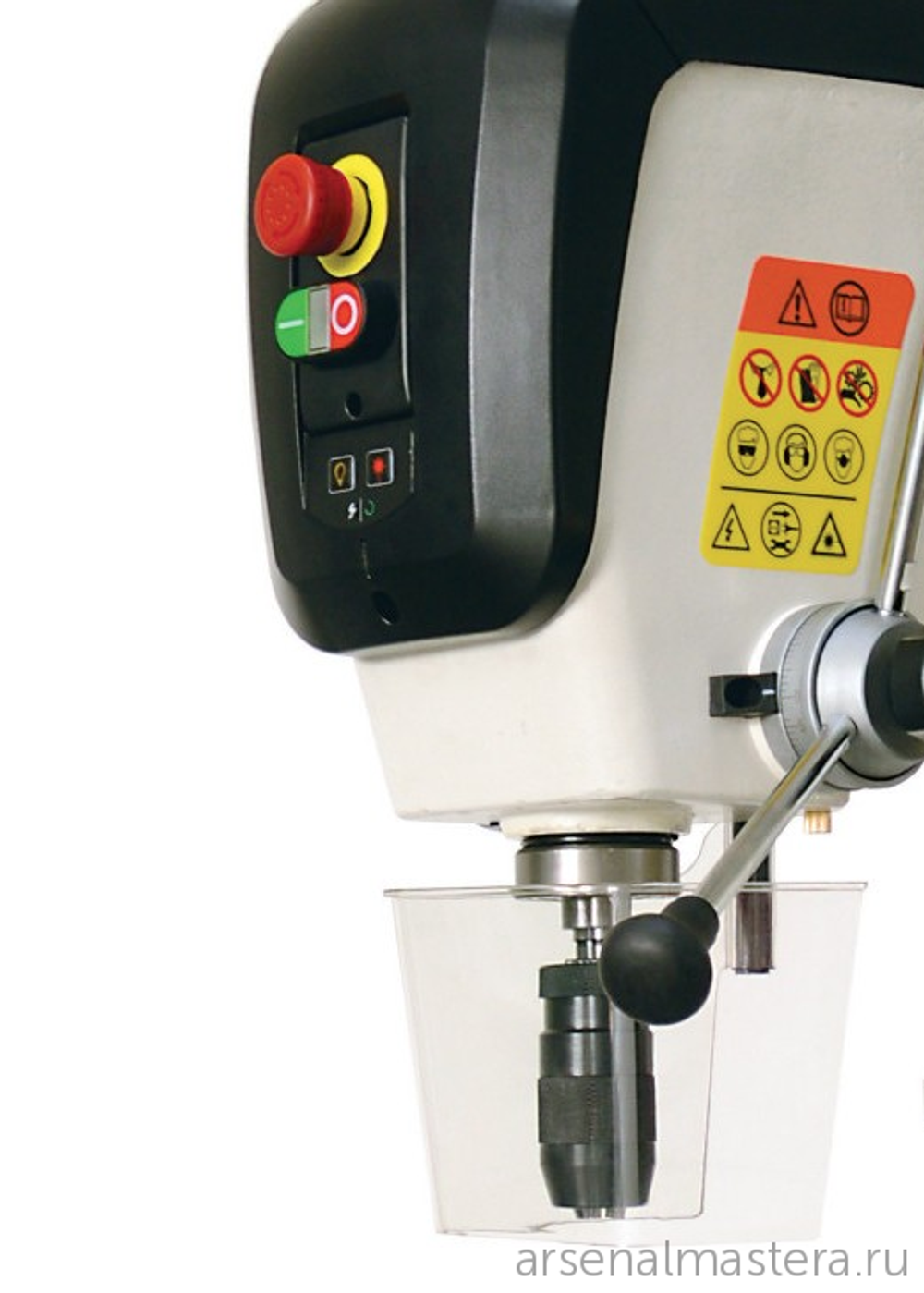

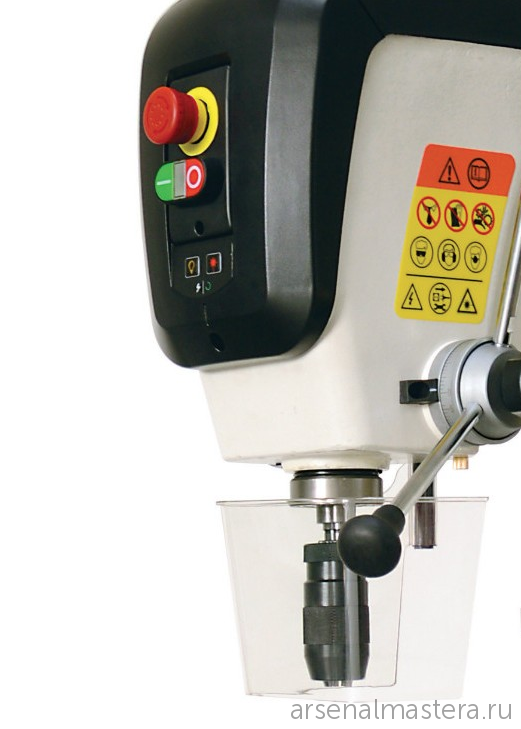

Штатно установлен 16-миллиметровый патрон с ключом, если потребуется, его несложно заменить каким-нибудь другим, конус шпинделя МК-2 это позволяет.
Подача пиноли производится за один оборот штурвала на полный ход – это внушительный 127 мм или 5 дюймов в «родной» системе измерения.
Отсчет глубины ведут по лимбу на кольцевой муфте, её поворотом можно задать ограничение хода – такой вариант исполнения чуть менее точный, чем винтовой на металлообрабатывающих станках, но гораздо более удобный при перенастройке в широких диапазонах значений.

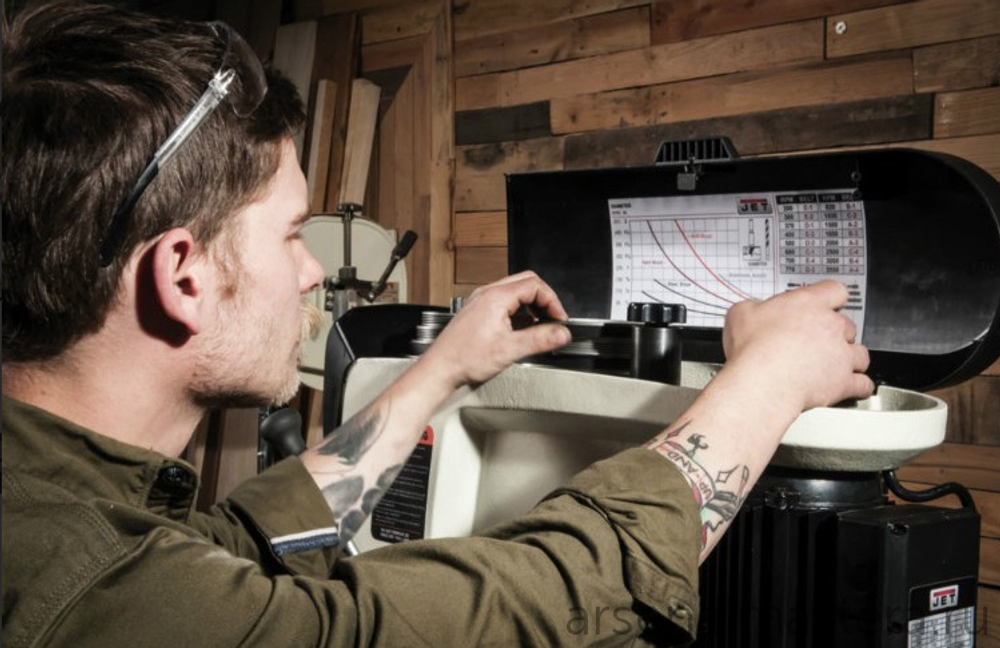

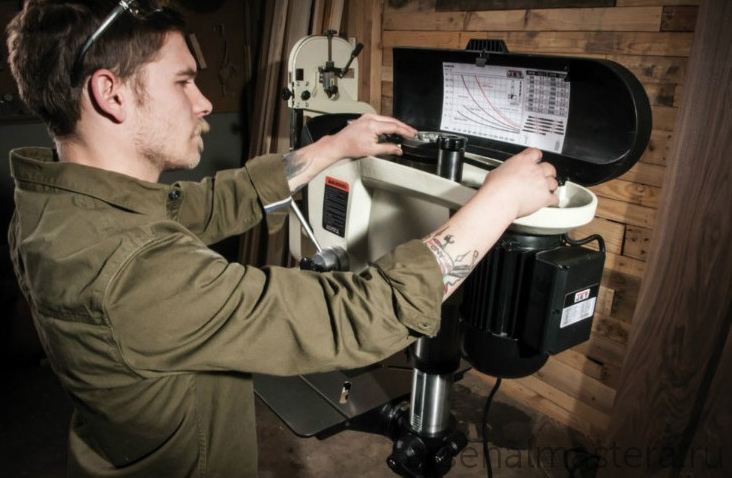

Скорость вращения патрона меняют переустановкой ремней (их два); один из них оборудован роликом-натяжителем с пластмассовой гайкой-фиксатором барашкового типа, что позволяет переставлять ремень без использования инструмента, в считанные секунды и не запачкав рук смазкой.
Во избежание опрокидывания станка его необходимо прикрутить к опоре (полу)!
Преимущества:
-
Регулируемый ограничитель глубины сверления
-
Контроль глубины сверления по лимбу
-
Лазерный указатель оси сверления
-
LED-подсветка рабочей области
-
16-ступенчатая регулировка скорости вращения шпинделя переустановкой ремней
-
Рабочий стол из чугунного литья
-
Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
-
Регулировка наклона рабочего стола на угол до 90°
-
Поворотный рабочий стол
-
Два Т-образных паза в столе
-
Сменная вставка в центре стола с регулировкой высоты
Характеристики:
Напряжение, В 230
Ход пиноли шпинделя, мм 127
Вылет шпинделя, мм 215
Расстояние шпиндель-стол, мм 763
Потребляемая (выходная) мощность основного двигателя, кВт 1,0 (0,55)
Частота вращения шпинделя на холостом ходу, об/мин 180-2900
Размеры рабочего стола (ДхШ), мм 356 х 483
Угол наклона рабочего стола 0-90?m;
Максимальный диаметр зажима для сверл, мм 16
Конус шпинделя/ посадка патрона МК2/ В16
Расстояние шпиндель основание, мм 1194
Длина, мм 723
Ширина, мм 483
Высота, мм 1679
Масса, кг 86
Длина в упаковке, см 147,5
Ширина в упаковке, см 62
Высота в упаковке, см 33
Масса в упаковке, кг 94,4
Комплектация:
Быстрозажимной сверлильный патрон 16 мм с оправкой.
Производство Jet (Швейцария/Тайвань).
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
