Применение

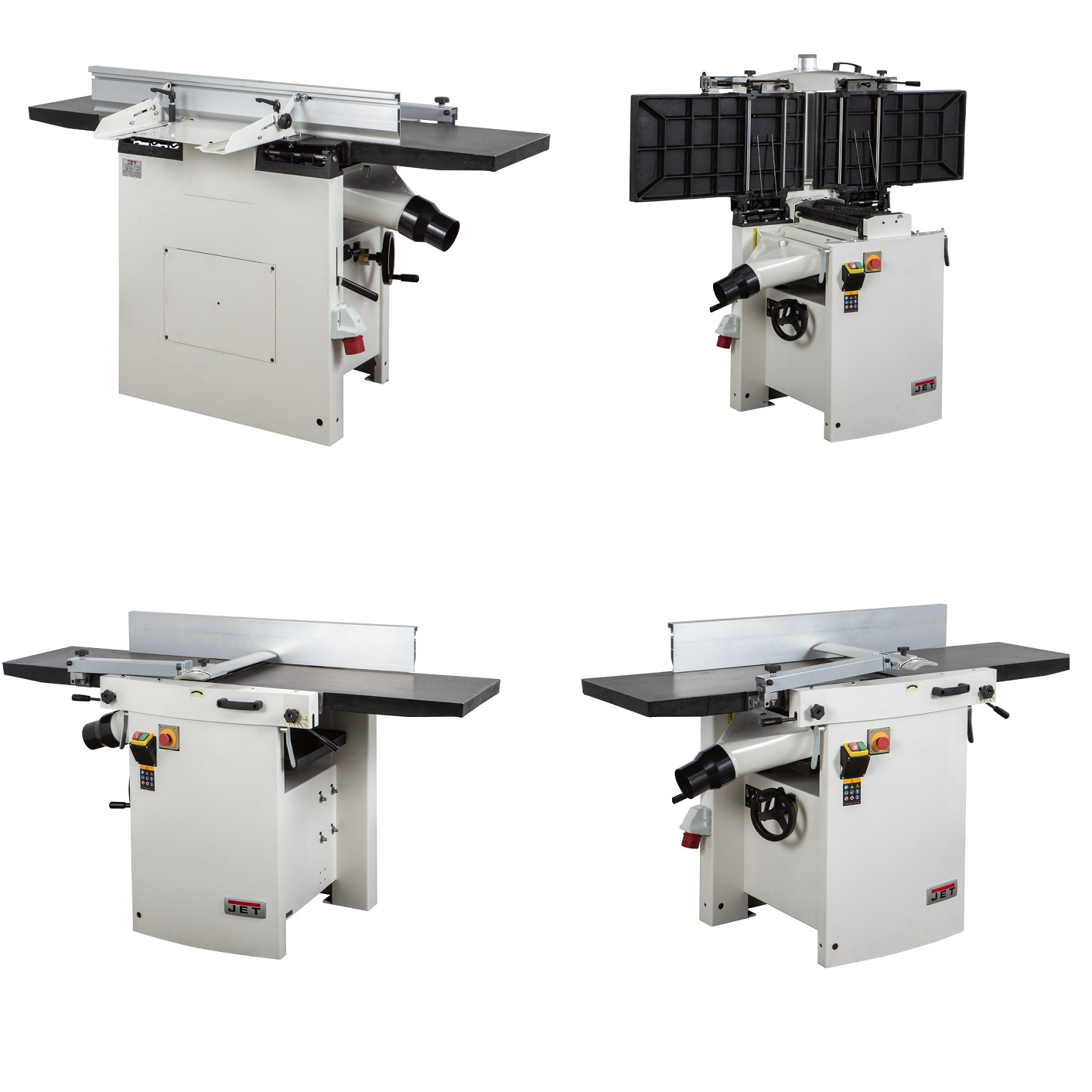

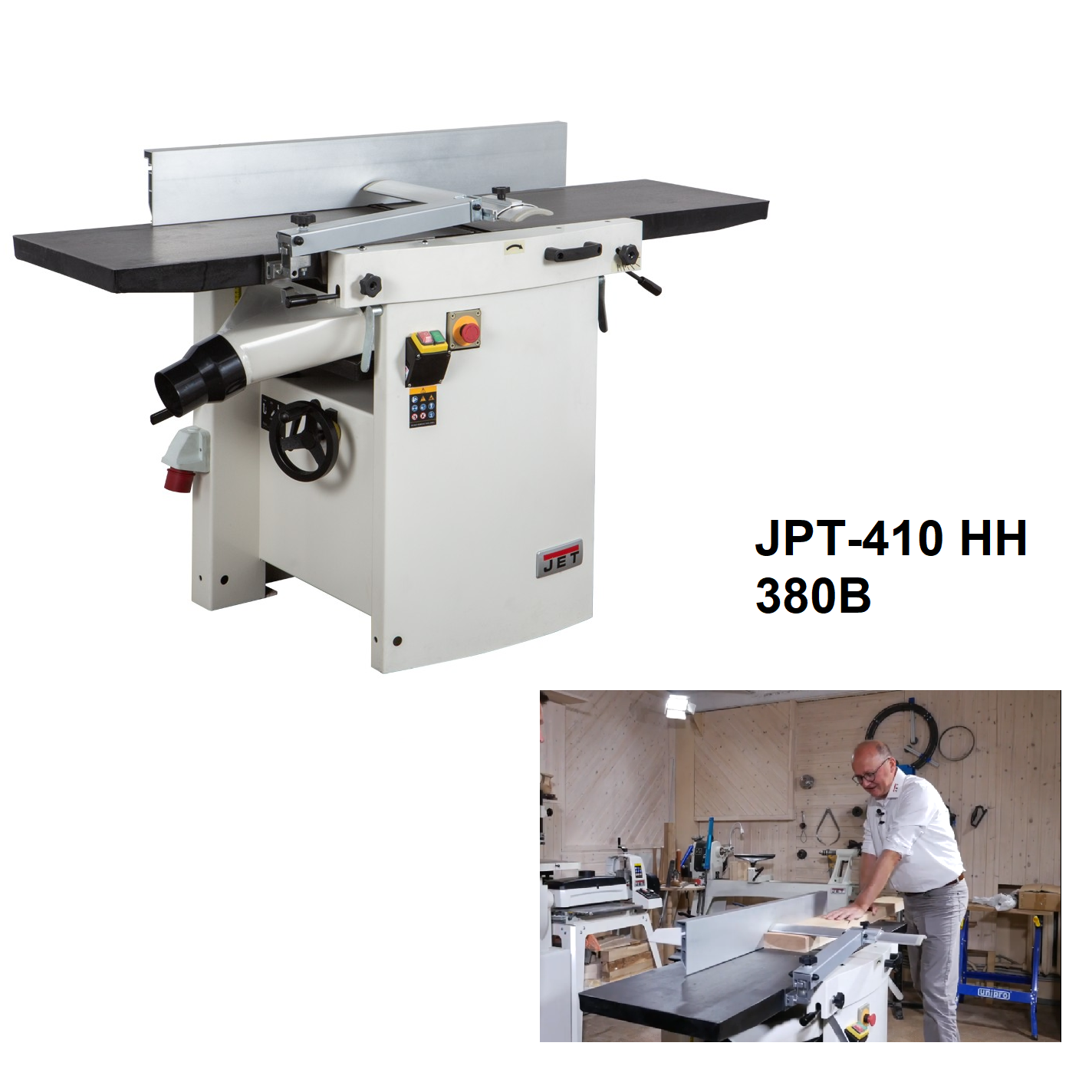

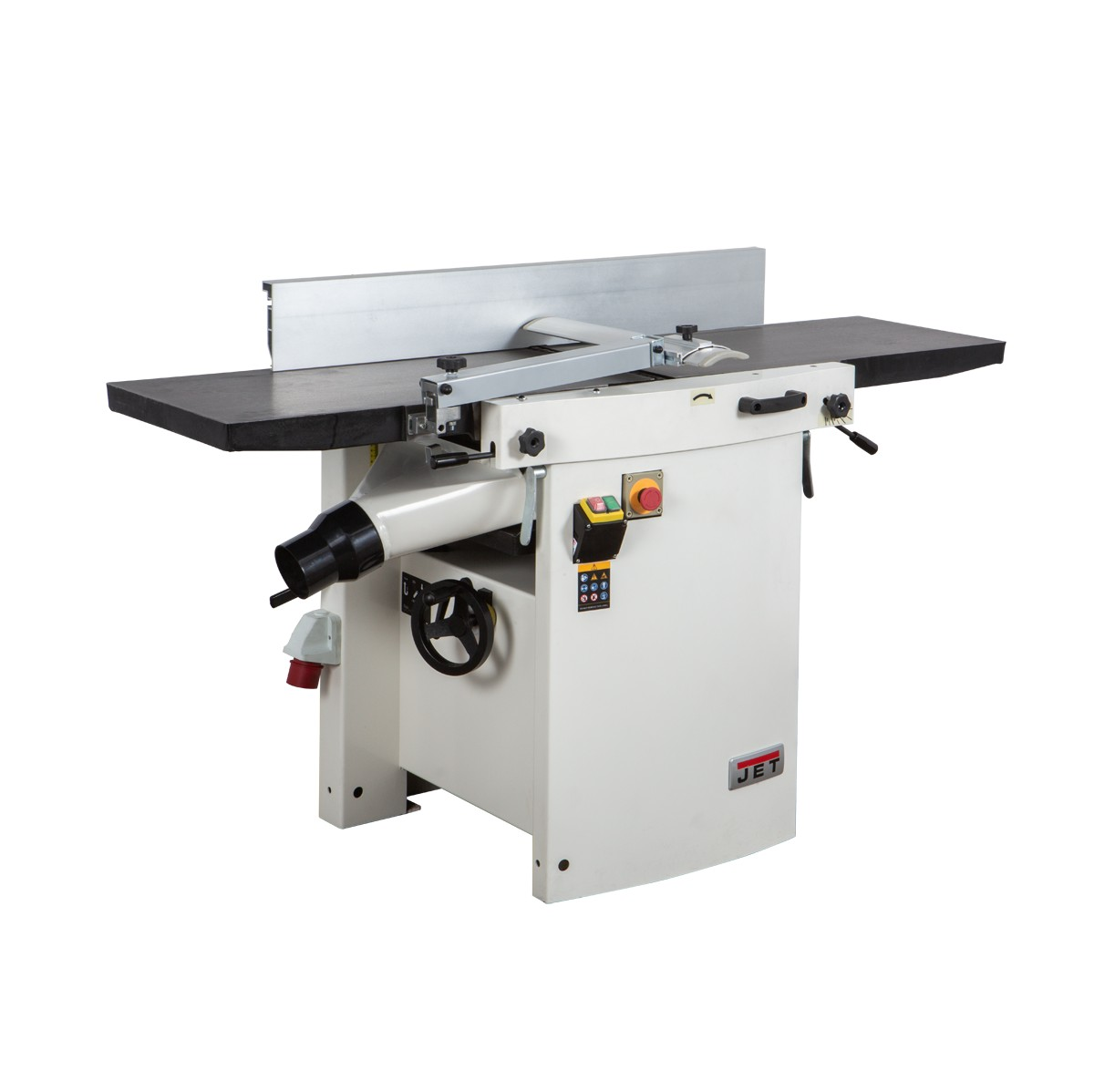

Комбинированный станок с валом helical для фугования и рейсмусования с шириной обработки 407 мм. Значение достаточно велико по меркам профессиональных рейсмусовых станков, по меркам фуговальных характерно для оборудования более высокого индустриального класса. Сочетание характеристик делает станок привлекательным не только с точки зрения экономии рабочего пространства, но и расширения области применения.
Описание
Фугование
- Эксцентриковый механизм регулировки глубины фугования
- Возможность регулировки высоты принимающего стола
- Регулируемый фуговальный упор
- Регулируемое ограждение ножевого вала
- Фуговальные столы из чугунного литья
- Фуговальный упор из алюминиевого профиля
Рейсмусование
- Отключаемый привод валов подачи
- Регулировка высоты строгания вращающимся маховиком

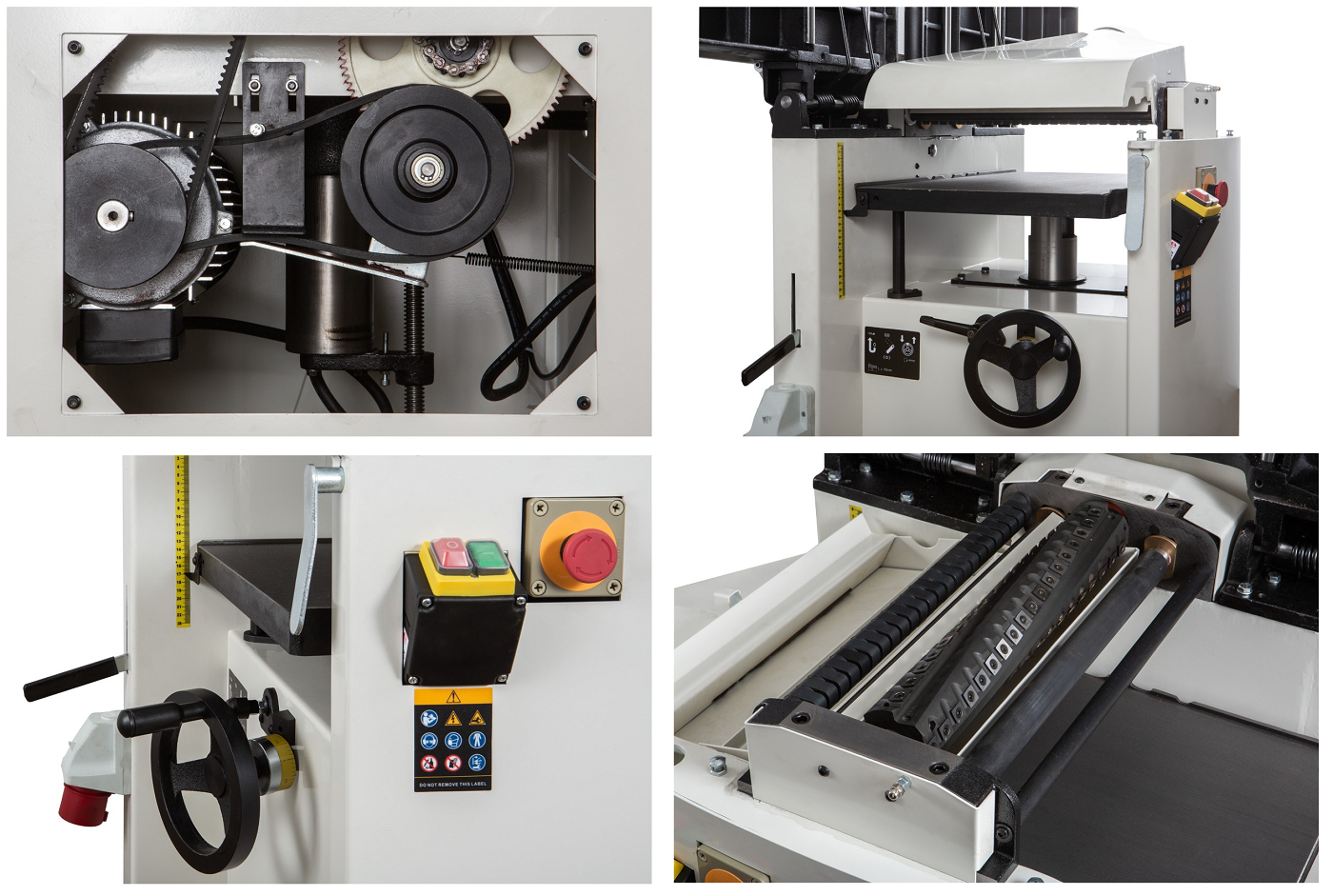

По конструкции станок – один из самых удачных на рынке: широкое использование массивных чугунных деталей гарантирует точную работу без вибраций, при рейсмусовании верхний модуль целиком поднимается, не мешает работе, стружкоудалению. Мощный 3-х фазный двигатель обеспечит высокую производительность и надежность.
Удобный эксцентриковый механизм регулировки положения столов, как подающего, так и принимающего, что необходимо при установке вала helical.

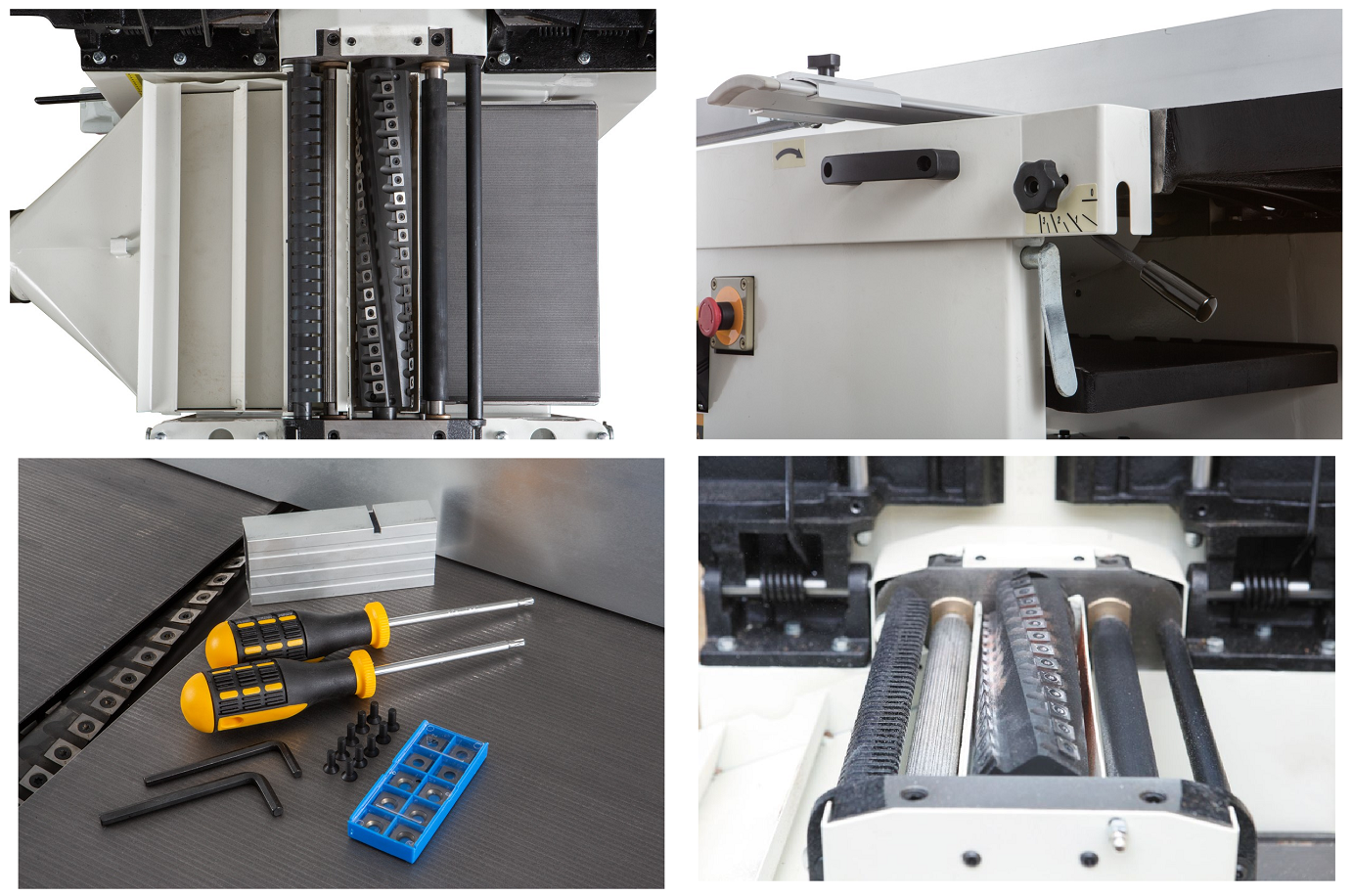

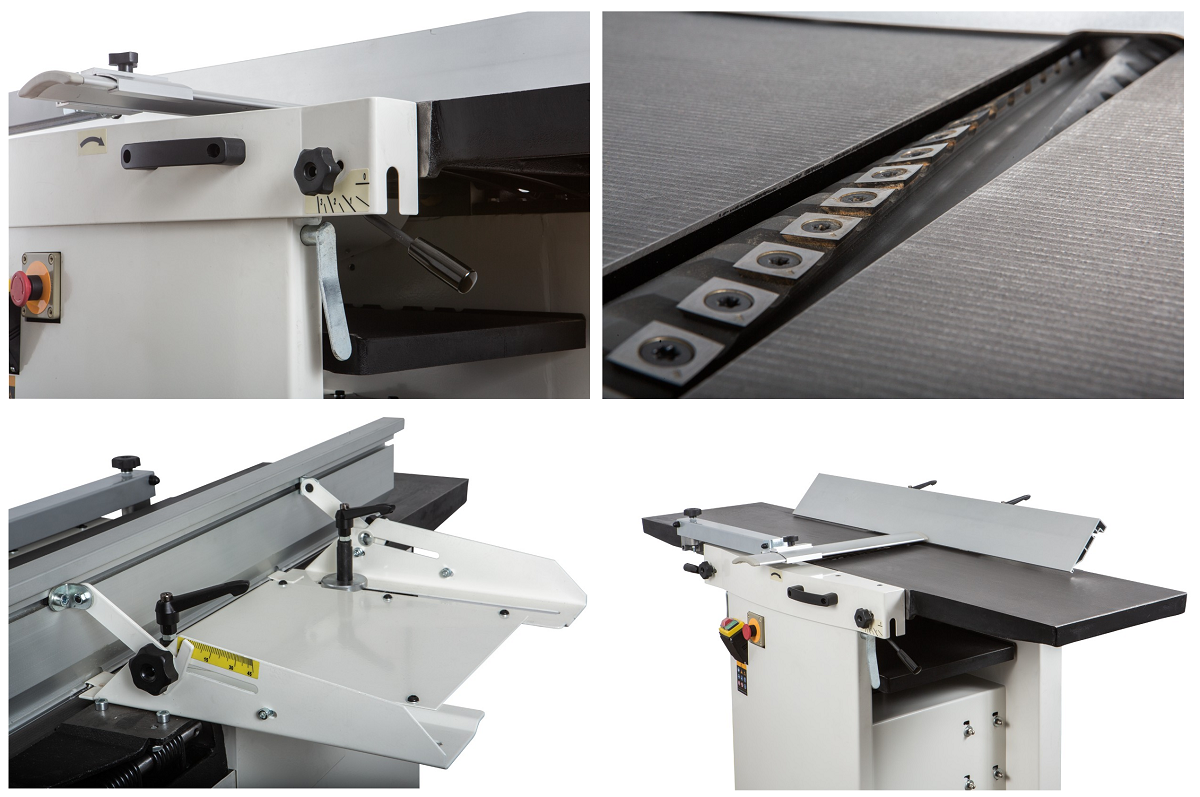

Входящий в базовое оснащение вал helical снабжен твердосплавными режущими вставками. Надежный и простой в эксплуатации (не нужно регулировок), а за счет последовательного входа ножей в заготовку работает тихо и с меньшими вибрациями.
Преимущества
Строгальный вал helical
Откидной фуговальный стол

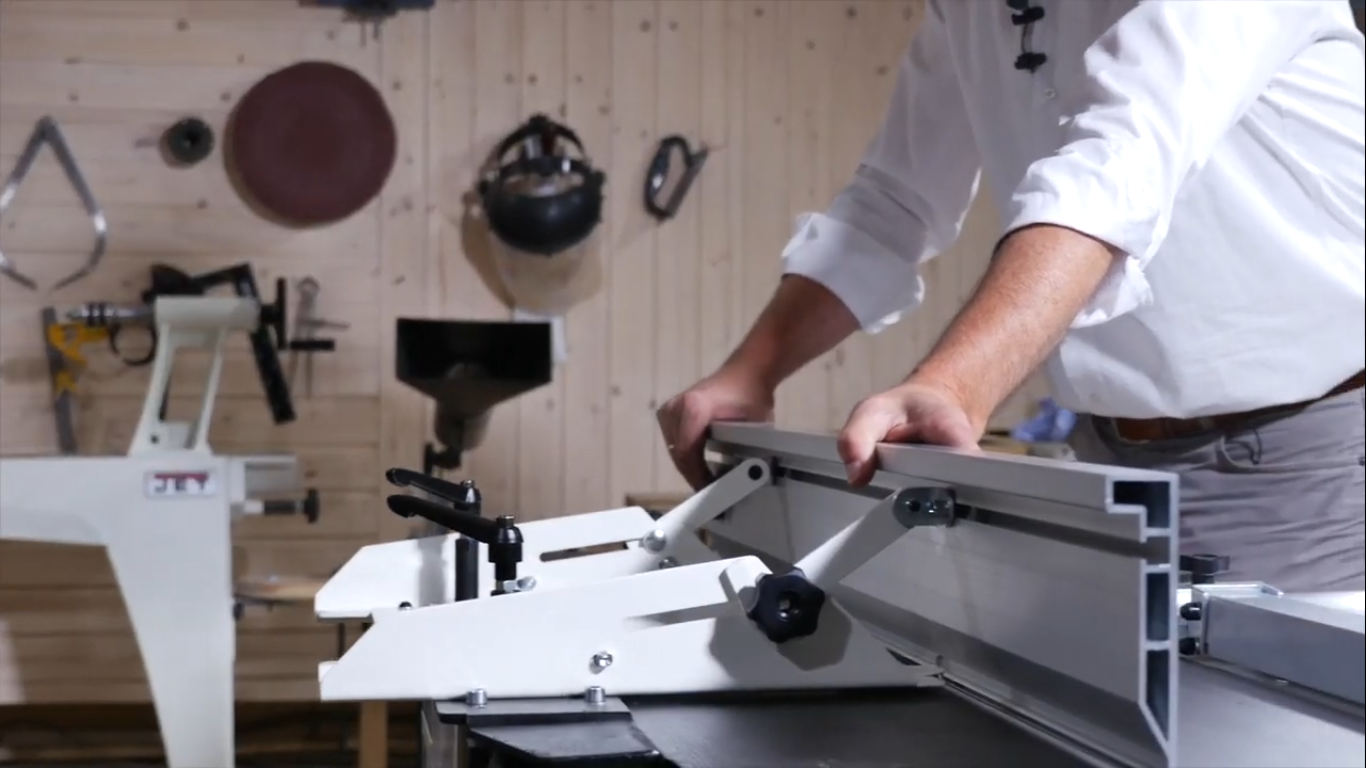

Оборудован мощным двигателем, рассчитанный на беспрерывную длительную работу и обеспечивает большую скорость подачи и вращения строгального вала. Переход из фуговального в рейсмусовый режим производится быстрым подъёмом стола. Двустороннее применение строгального вала обеспечится большим параллельным упором, имеющим возможность поворачиваться на угол 45 °. Столы подающий и разгрузочный имеют возможность эксцентрикового перемещения. Что позволит быстро устанавливать глубину фугования. Столы чугунные, имеют рельефную поверхность, не дает заготовке прилипать к столу.
Характеристики
Потребляемая (выходная) мощность двигателя 4,5 (3,0) кВт
Максимальная высота заготовки, мм 225
Напряжение, В 380
Потребляемая мощность 4,5 кВт
Частота вращения строгального вала 5 500 об/мин
Диаметр строгального вала 70 мм
Размер ножей (ДШТ) 15х 15х 2,5 мм
Количество ножей 72
Скорость подачи заготовки 7 м/мин
Максимальная ширина заготовки 407 мм
Максимальная глубина строгания за один проход 3,5 мм
Макс. допустимая глубина строгания за один проход по всей ширине 1,5 мм
Мин. длина заготовки, мм 150
Длина рейсмусового стола 600 мм
Глубина строгания за один проход 0- 3,0 мм
Размеры фуговального стола (ДШ) 1660х 413 мм
Размеры фуговального упора (ДВ) 1100x 150 мм
Угол наклона фуговального упора 0–45°
Диаметр вытяжного штуцера, мм 100 или 127
Строгальный вал Helical
Длина, мм 1660
Ширина, мм 920
Высота, мм 1000
Масса, кг 330
В упаковке
Длина , см 172
Ширина , см 68,5
Высота , см 113
Масса , кг 353
Комплектация
-
Станок
-
Комплект ножей (установлен на валу)
-
5 запасных строгальных ножей с крепежными винтами
-
Фуговальный упор
-
Ограждение ножевого вала
-
Адаптер вытяжного патрубка 127 в 100 мм
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
Рекомендация "Арсенал Мастера РУ"
Pекомендуем купить, доставим по всей России.
При выборе между 2-мя специализированными или 1-им комбинированным станком надо учитывать, что эта модель почти так же точна, удобна и производительна, как специализированные, но потребует к себе несколько более частого обслуживания рейсмусовой части в случае интенсивной эксплуатации.
