Применение
Для обработки древесины c целью придания ей необходимых форм и размеров методом точения.
На нем выполняют черновое и чистовое точение цилиндрических, конических, фасонных поверхностей и т. п.
Описание
Заготовка получает вращение от шпинделя, скорость регулируется с помощью вариатора в диапазоне от 500 до 2000 об/мин.
Станина, подручник и опоры изделия выполнены из высококачественного чугуна. Направляющие шлифуются с высокой точностью для обеспечения плавного хода подручника, передней и задней бабки.
Наибольший диаметр устанавливаемой над станиной заготовки составляет 350 мм, расстояние между центрами составляет 1100 мм.

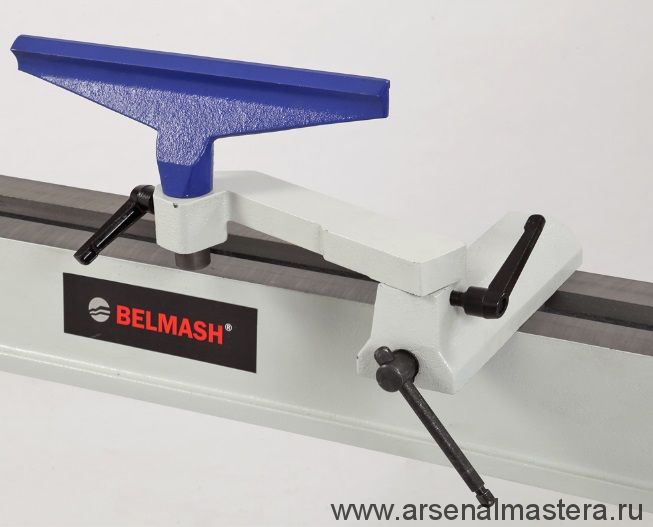

Инструментальные салазки имеют дополнительное поворотное колено, что позволяет более точно позиционировать подручник относительно заготовки.
Передняя бабка имеет несколько фиксированных положений - 0, 60, 90, 120, 180 градусов, что позволяет выполнять точение заготовок диаметром свыше 350 мм.
Особенности
-
Массивная чугунная станина
-
Поворотная и подвижная передняя бабка
-
Жесткая фиксация углов поворота передней бабки через 45º
-
Цифровое отображение частоты вращения
-
Клиноременный вариатор (10 фиксированных скоростей)
-
Эксцентриковая фиксация подручника и задней бабки
-
Напольное исполнение
Характеристики
Мощность 750 Вт
Расстояние между центрами 1100 мм
Напряжение питающей сети 230 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Частота вращения шпинделя 500-2000 об/мин.
Тип ремня Клиновой
Тип передачи Ременная
Максимальный диаметр обработки над станиной 350 мм
Длина подручника 300 мм
Резьба шпинделя М33 × 3,5 мм
Конус пиноли задней бабки КМ2
Диаметр планшайбы 150 мм
Ход пиноли задней бабки 65 мм
Сквозной диаметр шпинделя 10 мм
Максимальный диаметр обработки над инструментальными салазками 270 мм
Конус шпинделя КМ2
Фиксированные положения передней бабки 0, 60, 90, 120, 180 °
Высота центров над уровнем пола 1130 мм
Поворотная бабка Да
Габаритный размер (Д × Ш × В) 1750 × 510 × 1160 мм
Масса нетто 128 кг
Масса брутто 136 кг
Размер упаковки место 1 (Д × Ш × В) 1610 x 320 x 410 мм
Размер упаковки место 2 (Д × Ш × В) 810 x 360 x 280 мм
Комплектация
Станок в сборе
Подручник
Опора станка, 2 шт.
Планшайба
Вращающийся центр
Выколотка
Патрон поводковый
Комплект ключей рожковых
Комплект ключей шестигранных
Комплект крепежа
Руководство по эксплуатации
Упаковка
Производство BELMASH (Беларусь / Китай)
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
