Применение
Для прямолинейного и фигурного выпиливания заготовок из древесины, ДСП, ДВП, фанеры.
Выполняет работы: криволинейная (фигурная) резка, резка под углом (снятие фаски), продольная, поперечная резка.
Используется в мастерских и предприятиях по деревообработке.
Описание
Оснащен коллекторным двигателем 120 Вт.
Имеет предохранитель, который позволит защитить электродвигатель от перегрузки. Кривошипно - шатунный механизм передачи обеспечит постоянное жесткое соединение вала электродвигателя с режущим узлом и преобразует вращательное движение вала электро двигателя в возвратно - поступательное движение пильного полотна.

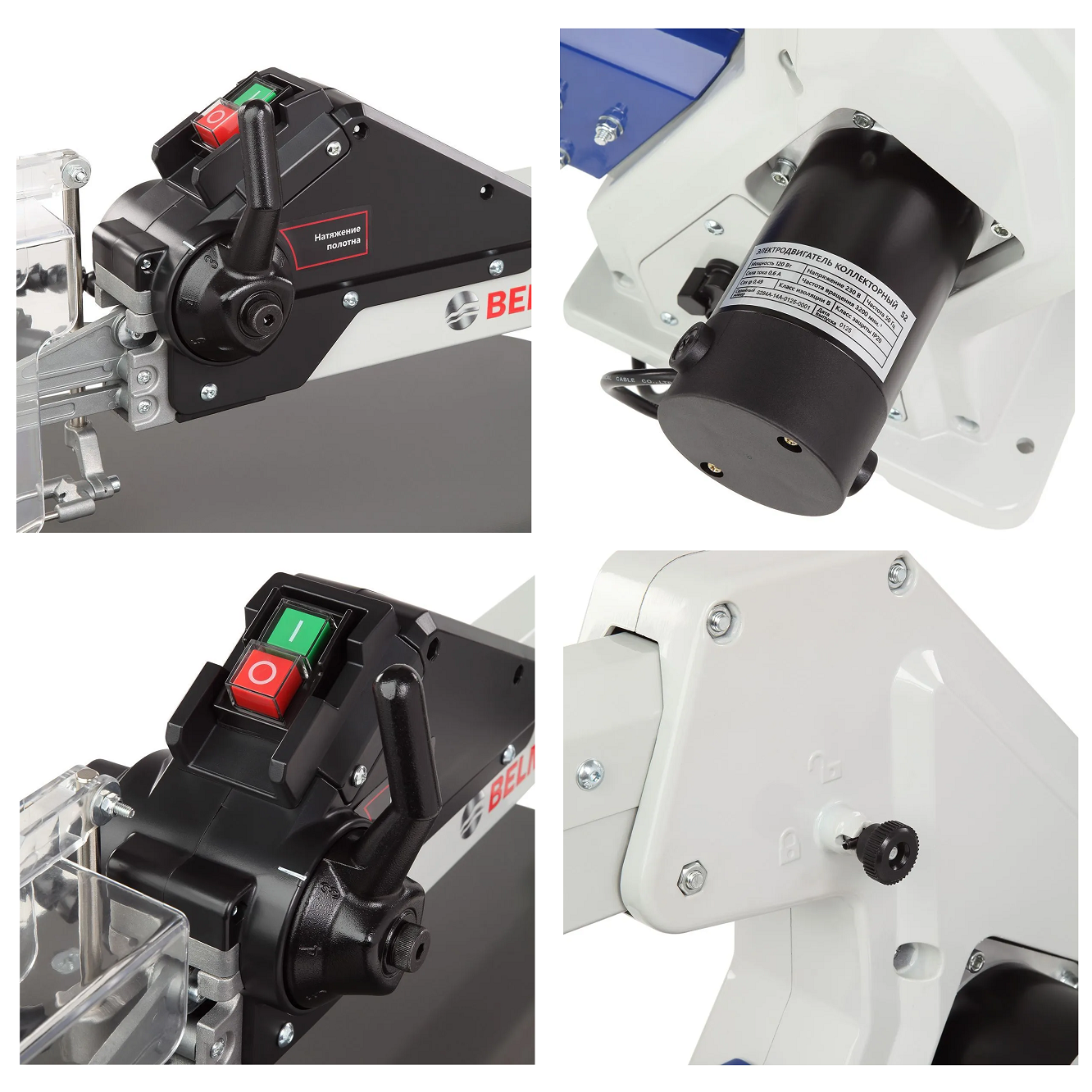

Электромагнитный выключатель располагается сверху на пильной раме.
Скорость хода пильного полотна регулируется при помощи цифрового потенциометра в диапазоне 550 ÷ 1550 ход./мин.

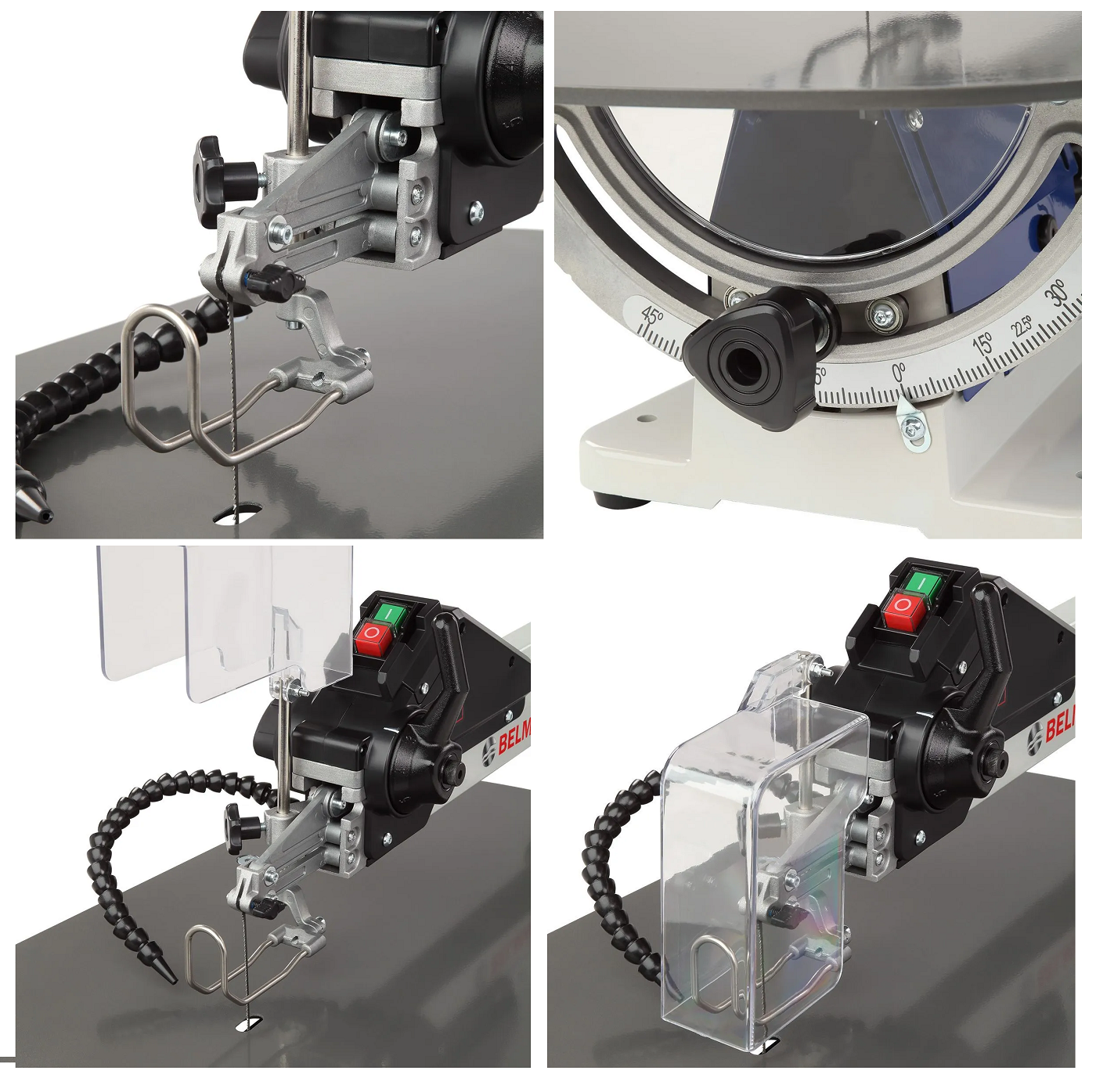

Рабочий узел - пильное полотно, закрепленное верхним и нижним держателем. Возможна установка бесштифтового пильного полотна, когда необходимо выполнить сквозной пропил внутри заготовки с маленьким орнаментом.
Натяжное устройство определяет натяжение пилки во время ее хода.
Наличие плавной регулировки позволит подобрать необходимую скорость для каждого вида работ. Ход пильного полотна 20 мм, опилки хорошо удаляются с заготовки, лезвие не перегревается и меньше изнашивается.
Рабочий стол из стали, размер 650 × 400 × 6 мм, позволяет обрабатывать заготовки шириной до 533 мм.

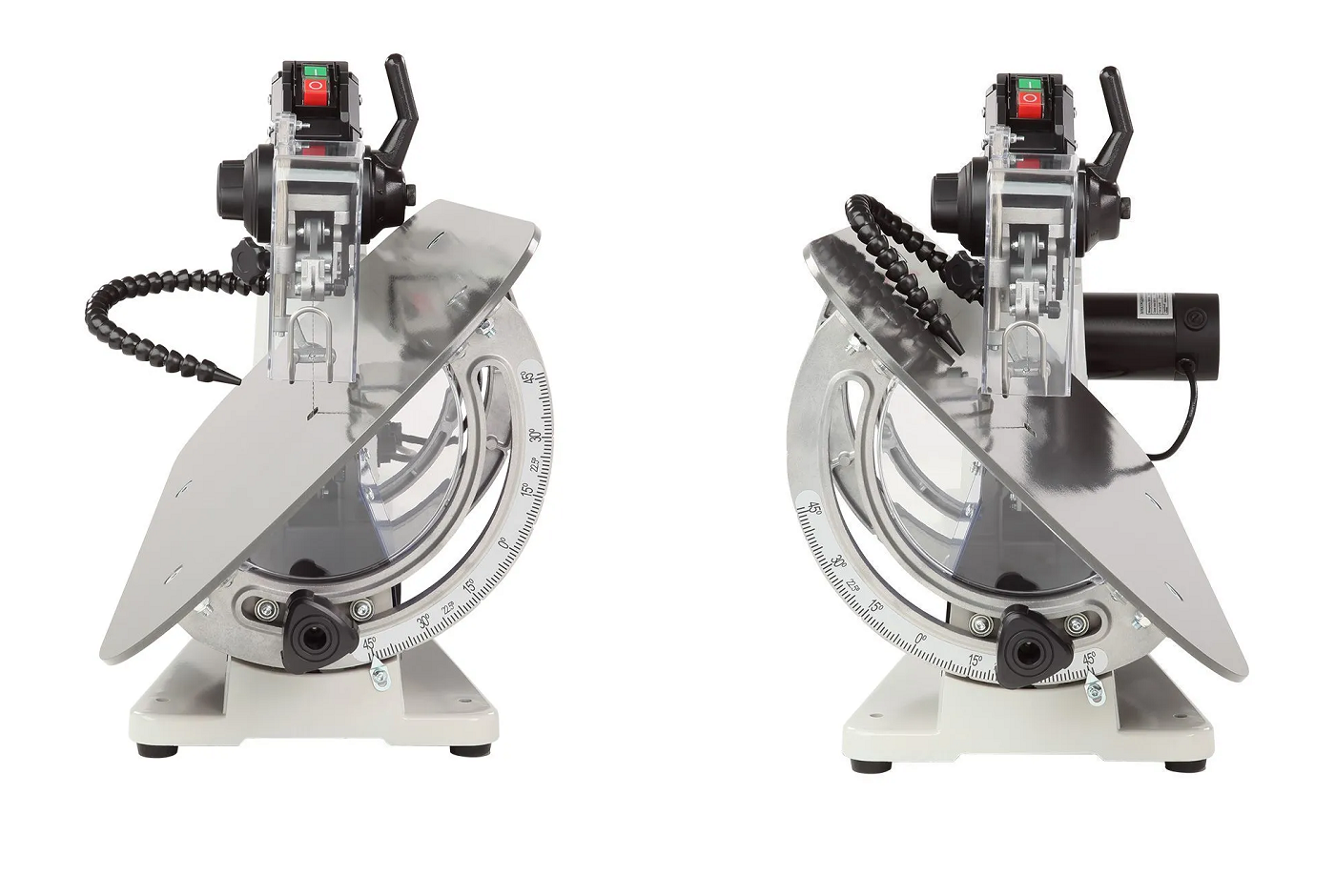

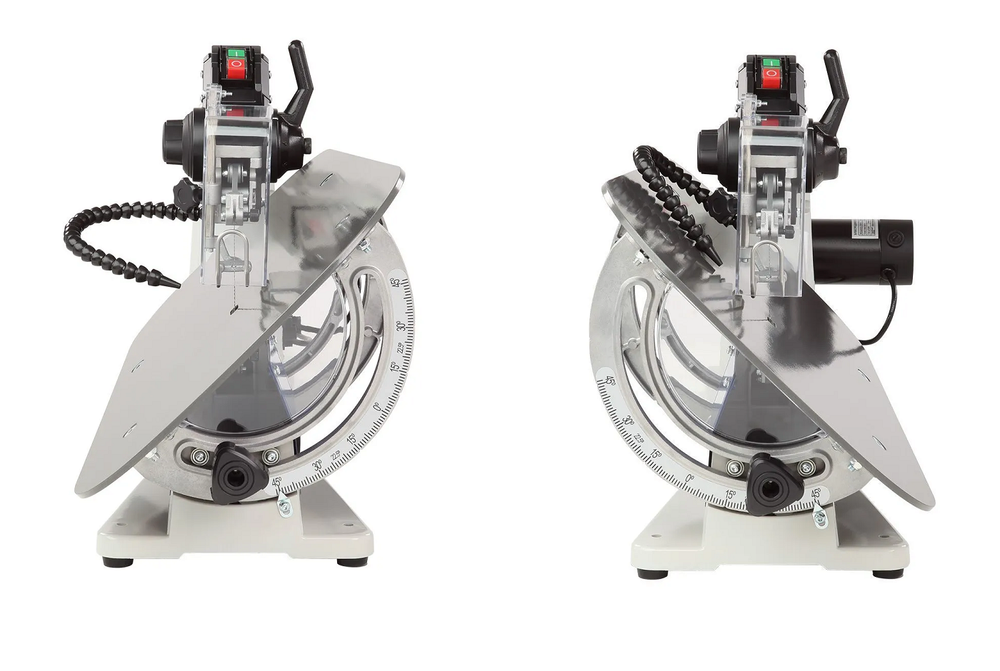

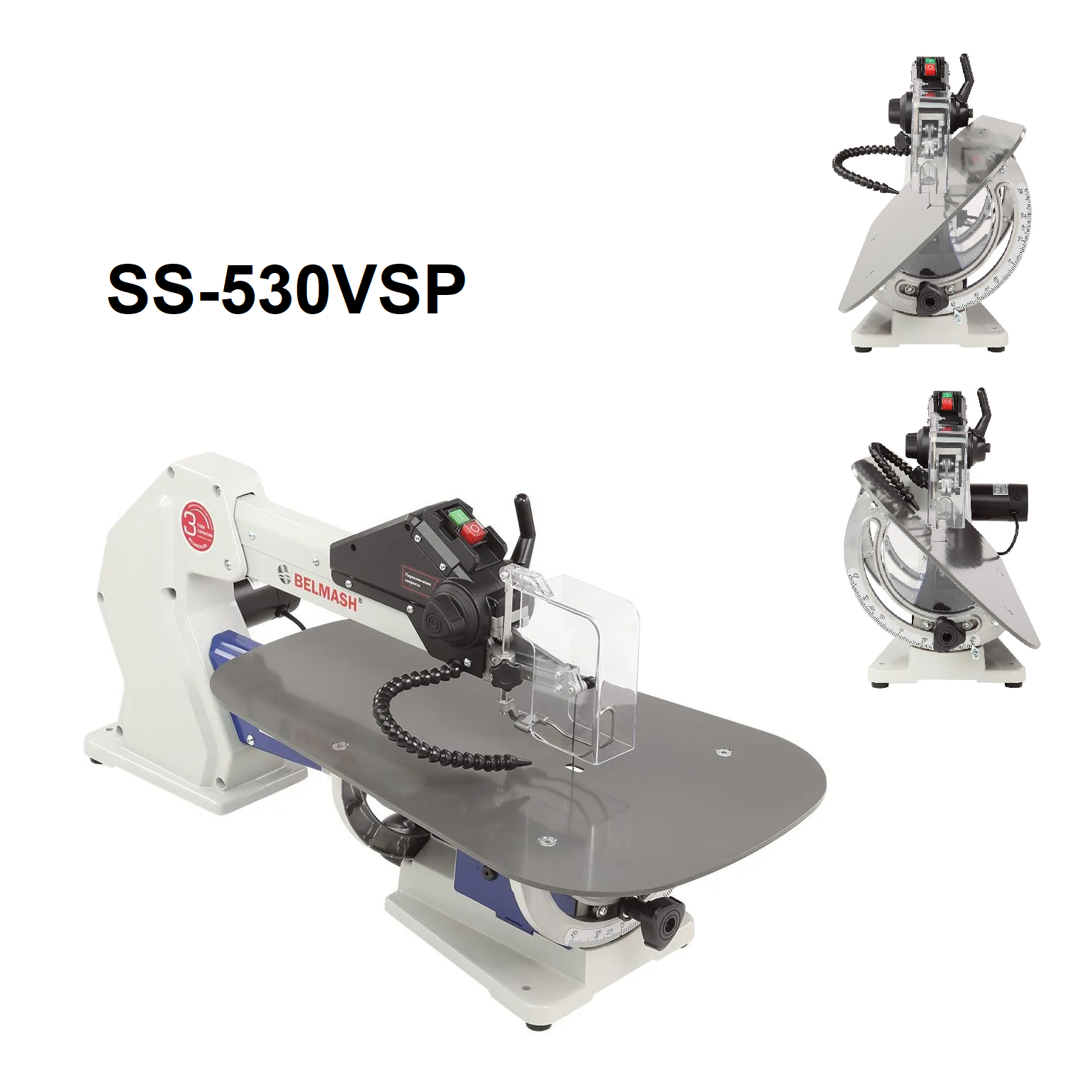

Для резки заготовки под углом / снятия фаски предусмотрен наклон рабочего стола относительно неподвижной пильной рамы.

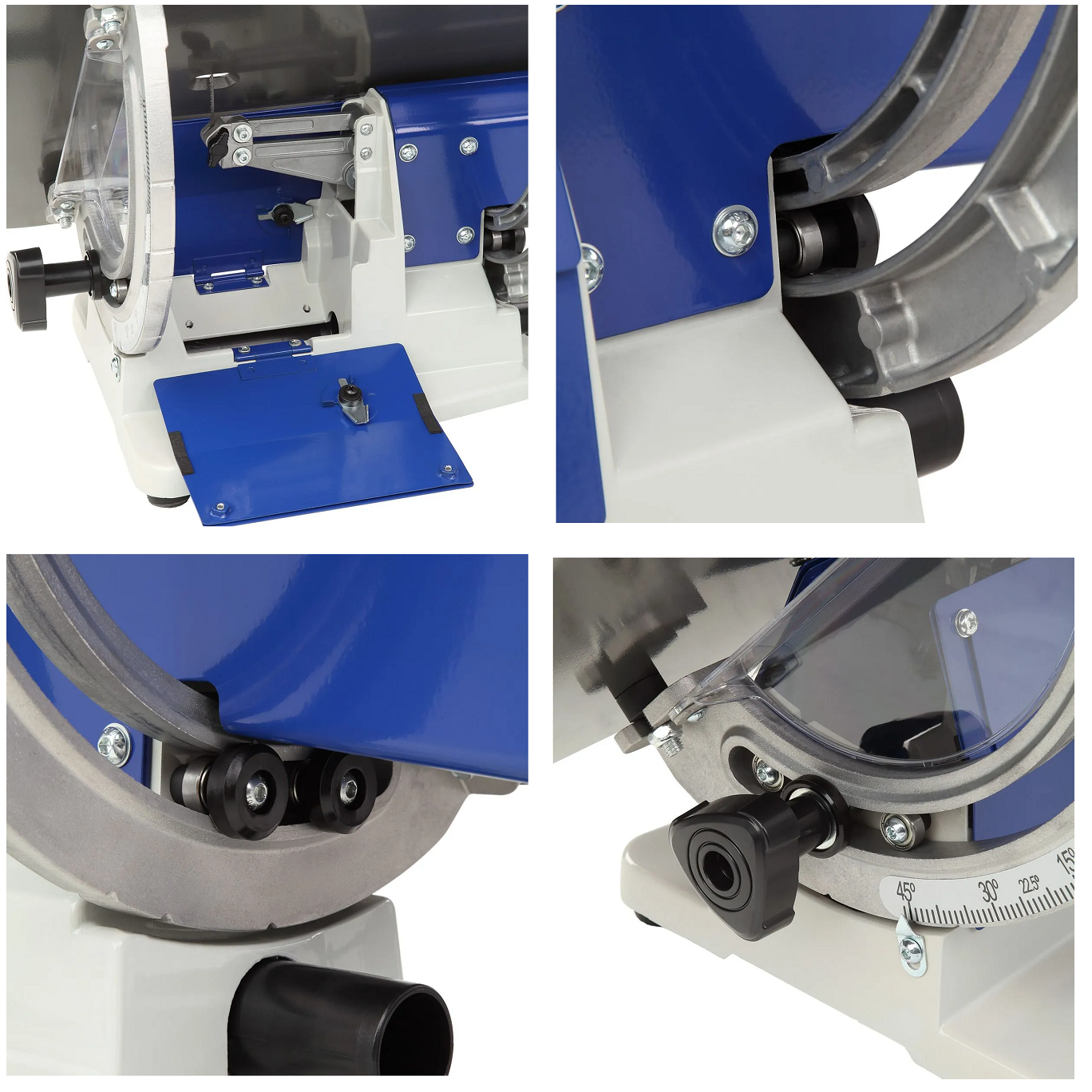

Шкала наклона расположена на передней направляющей стола. вместе с задней направляющей составляет наклонную конструкцию типа Коромысло. Угол наклона рабочего стола -45° ... +45°. Для быстрой настройки угла наклона имеются предустановленные ограничители на 0°, 22,5°, 30°. 45°.

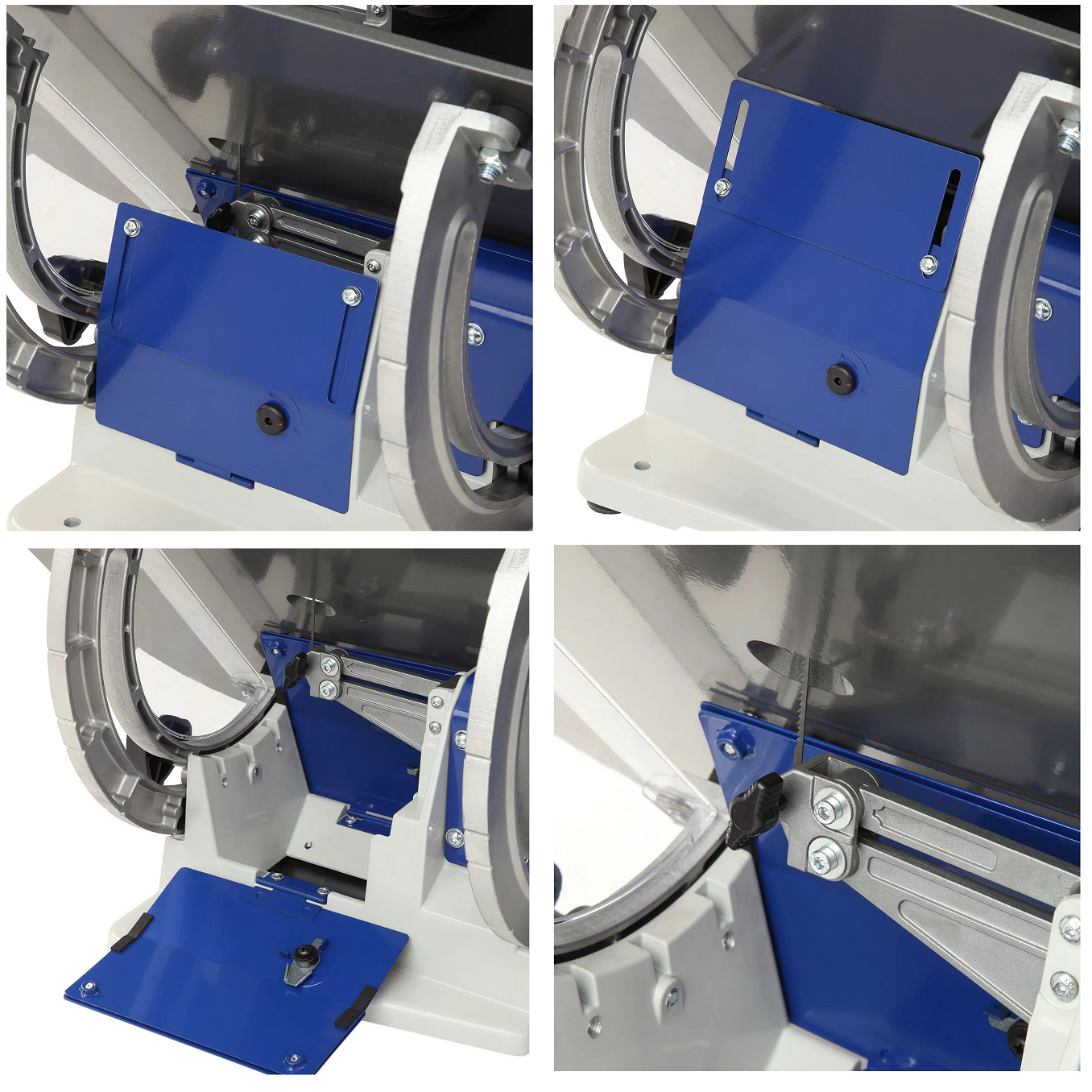

На основании станка закреплены боковые пластины, при помощи которых можно увеличить площадь боковой защиты от пыли и опилок в случае поворота рабочего стола.

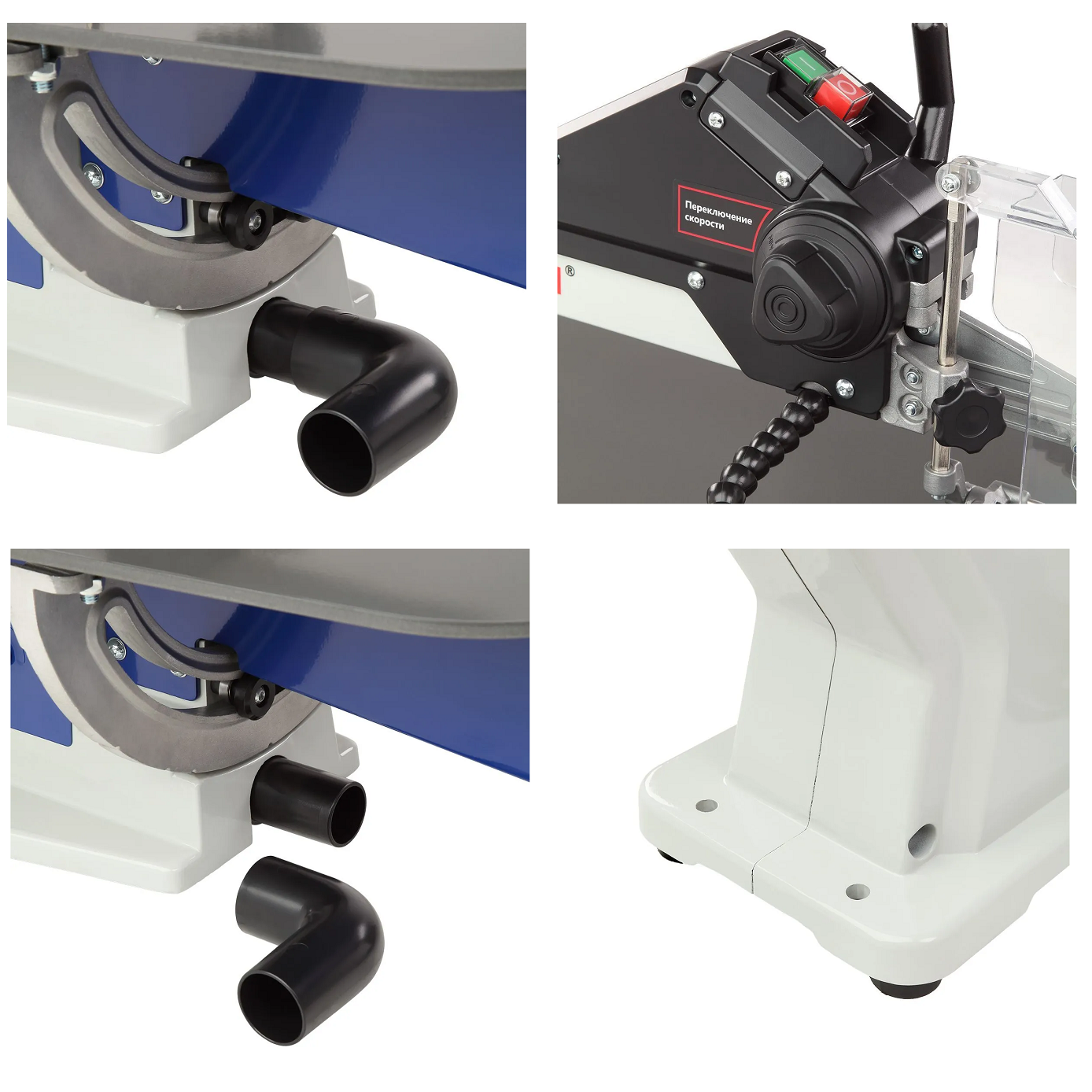

Оснащен системой сдува опилок и пыли, имеет пылезащитный кожух с патрубком для подключения к стружко отсосу.
Виброгасящие ножки обеспечивают минимальный уровень вибрации во время эксплуатации.
В алюминиевом основании имеются монтажные отверстия для крепления к верстаку.
Соответствует требованиям технических регламентов
ТР ТС 010/2011 «О безопасности машин и оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
Преимущества
-
Регулировка угла наклона рабочего стола в диапазоне -45° … +45°
-
Предустановленные упоры для удобного пиления под углом 0, 22,5, 30 и 45°
-
Плавная регулировка ходов пилки в диапазоне 550 - 1550 об./мин. позволит подобрать нужную скорость
-
Регулируемый прижим надежно удержит заготовку во время работы
-
Система сдува опилок и патрубок для подключения пылесоса обеспечат чистоту на рабочем месте
Характеристики
Мощность 120 Вт
Напряжение питающей сети 220 В
Частота тока 50 Гц
Тип электродвигателя Коллекторный
Режимы работы S2-15
Тип передачи Кривошипношатунный механизм
Материал рабочего стола Углеродистая сталь
Размер рабочего стола (Д Ш) 650 х 400 мм
Угол наклона стола -45° ... +45°
Максимальная ширина заготовки 533 мм
Материал основания станка Алюминий
Частота вращения вала двигателя 3 200 об/мин.
Максимальная высота заготовки 50 мм
Частота ходов пилки 550 ÷ 1600 ход/мин.
Ход пилки 20 мм
Длина электрошнура 2,05 м
Диаметр патрубка пыле/ стружкоудаления 33,3 / 37,3 мм
Уровень звукового давления (шума) <75 дБ
Габаритный размер (Д Ш В) 930 х 540 х 650 мм
Размер упаковки (Д Ш В) 995 х 385 х 500 мм
Масса нетто 25,5 кг
Масса брутто 29 кг
Комплектация
Станок в сборе
Полотно пильное без штифта*, (ДШТ) 133 ×3,0 ×0,5 мм; 15 TPI
Кожух пылезащитный*
Адаптер угловой на 90° патрубка пылезащитного кожуха
Экран защитный*
Комплект шестигранных ключей имбусовых (HEX2,5 , HEX3, HEX4)
Комплект крепежа* 2 шт
Руководство по эксплуатации
Упаковка
*Деталь может быть установлена на изделие
Произведено BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
