Применение

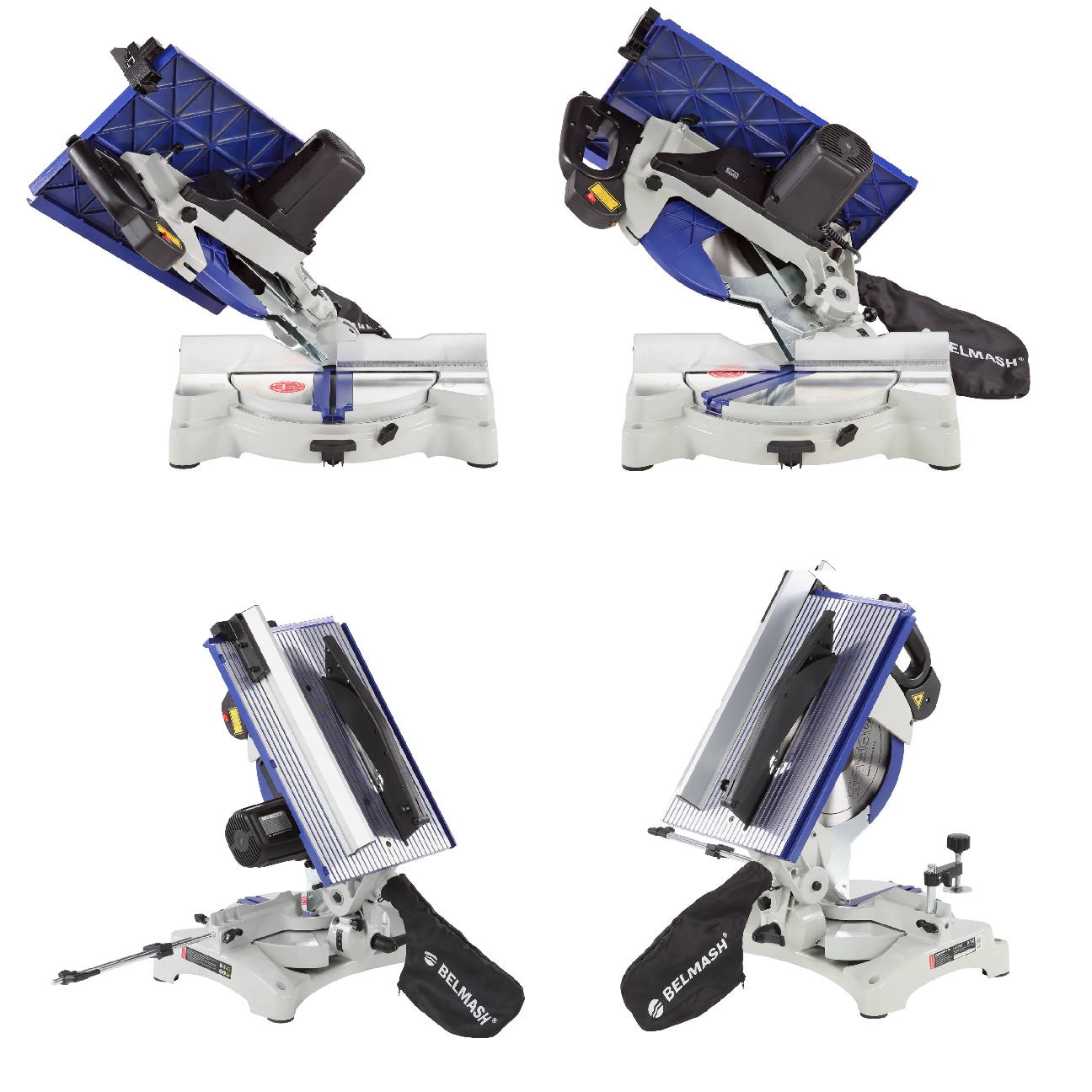

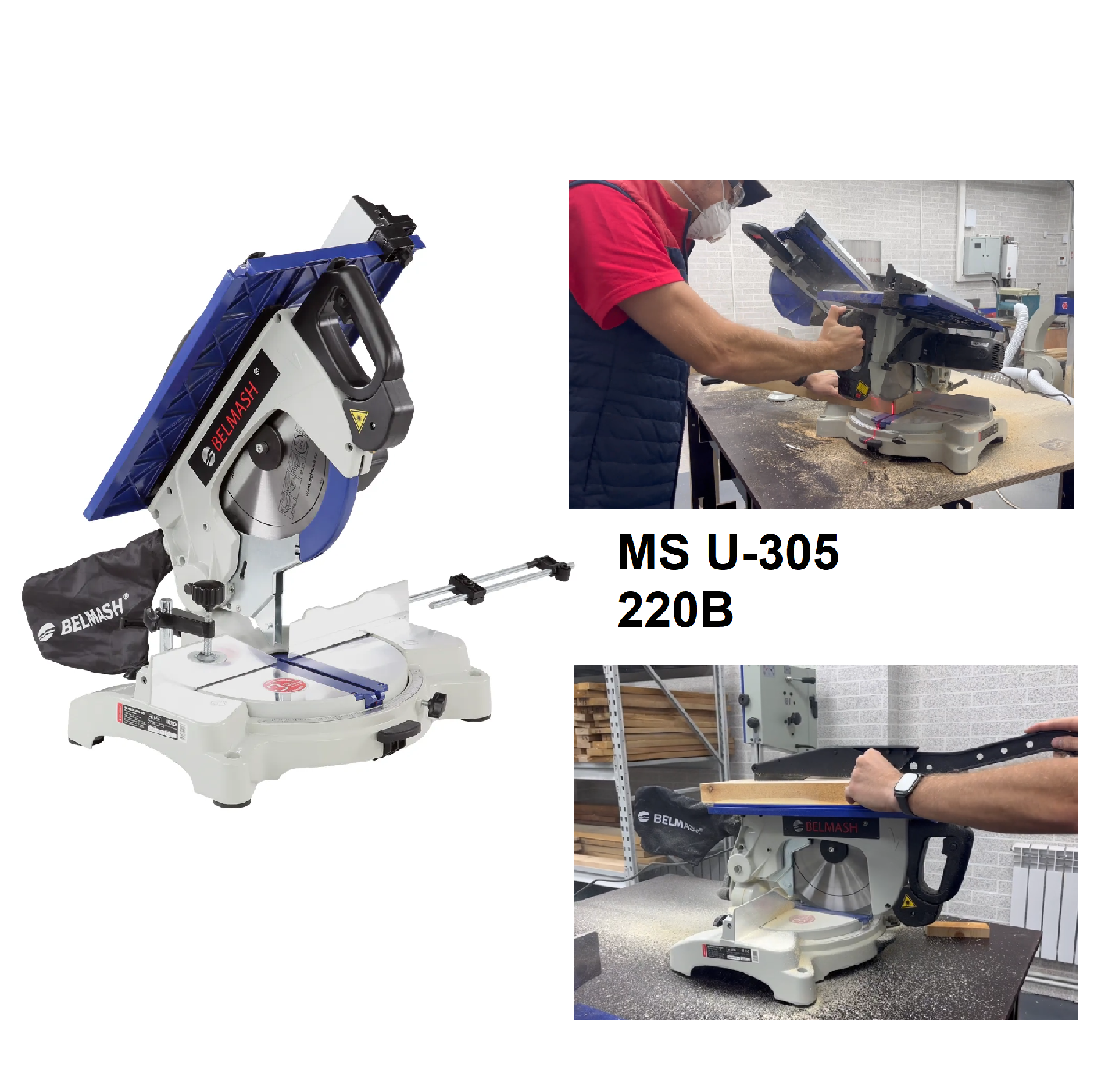

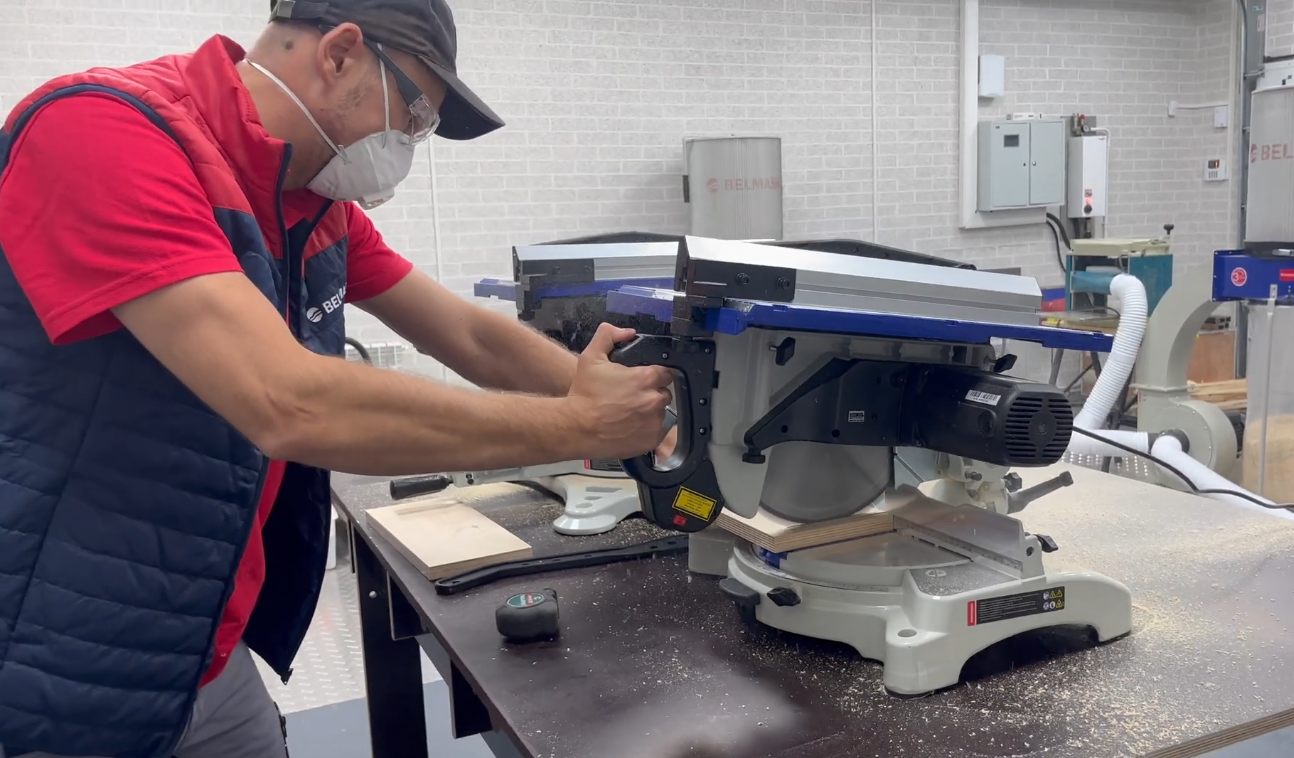

Является комбинированным инструментом. Работает в 2-х режимах: торцовки и циркулярного станка.
C помощью данного инструмента сможете производить прямой, косой, наклонный и комбинированный резы в режиме торцовки, раскрой заготовок высотой до 50 мм и несквозные пропилы по торцу и пласти в режиме циркулярного станка.
При установке соответствующего режущего инструмента можно использовать для обработки: древесины, пластика, алюминия в столярных, отделочных, общестроительных и монтажных работах, в производстве мебели, оконных рам из алюминиевого профиля и т.д.
Описание

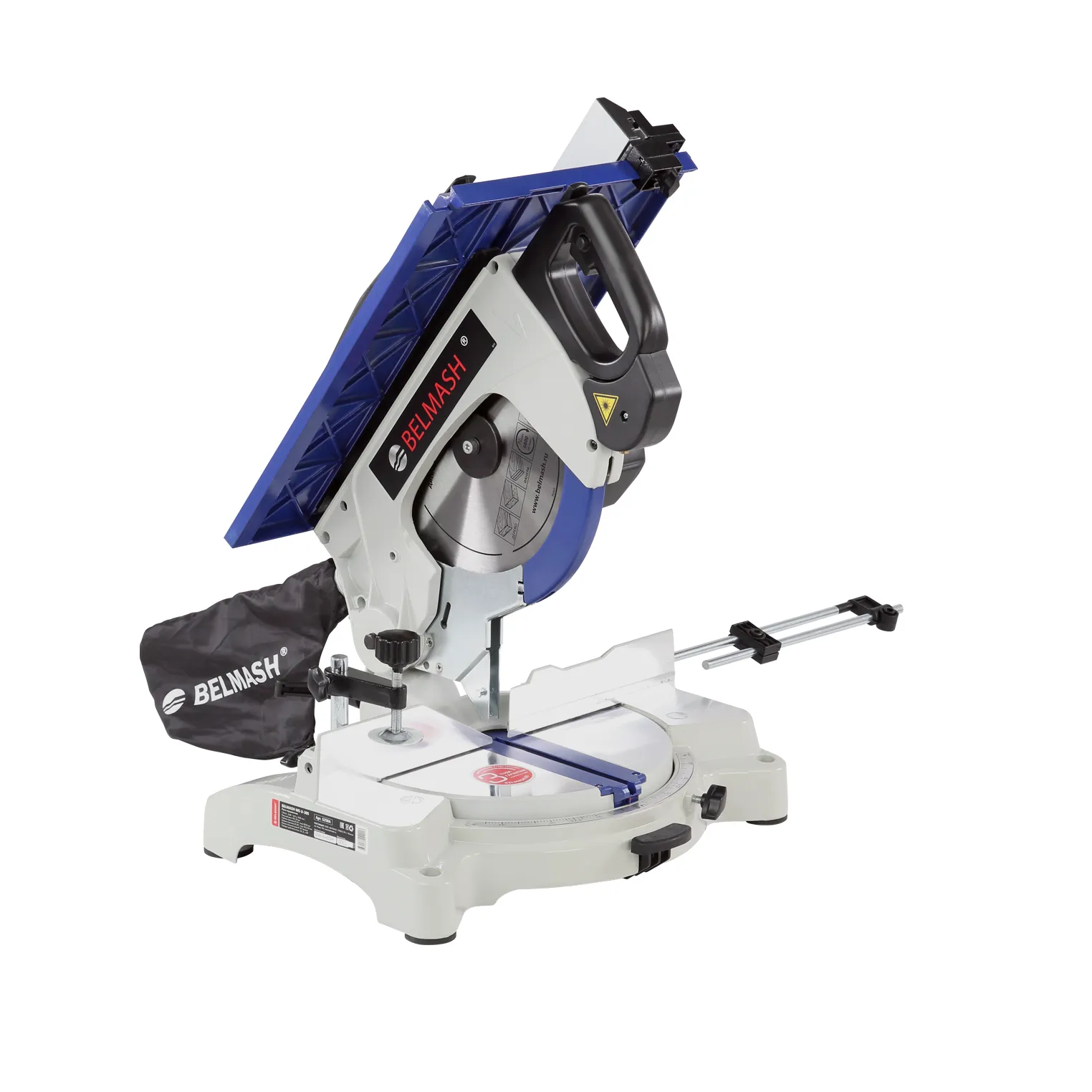

Имеет мощный коллекторный двигатель 1700 Вт. Обороты с вала двигателя к режущей головке передаются с помощью ременной передачи. В качестве режущего инструмента рекомендуем пильные диски D 305 мм (просадка 30 мм). У пильного узла предусмотрена и функция наклона до 45 градусов влево.

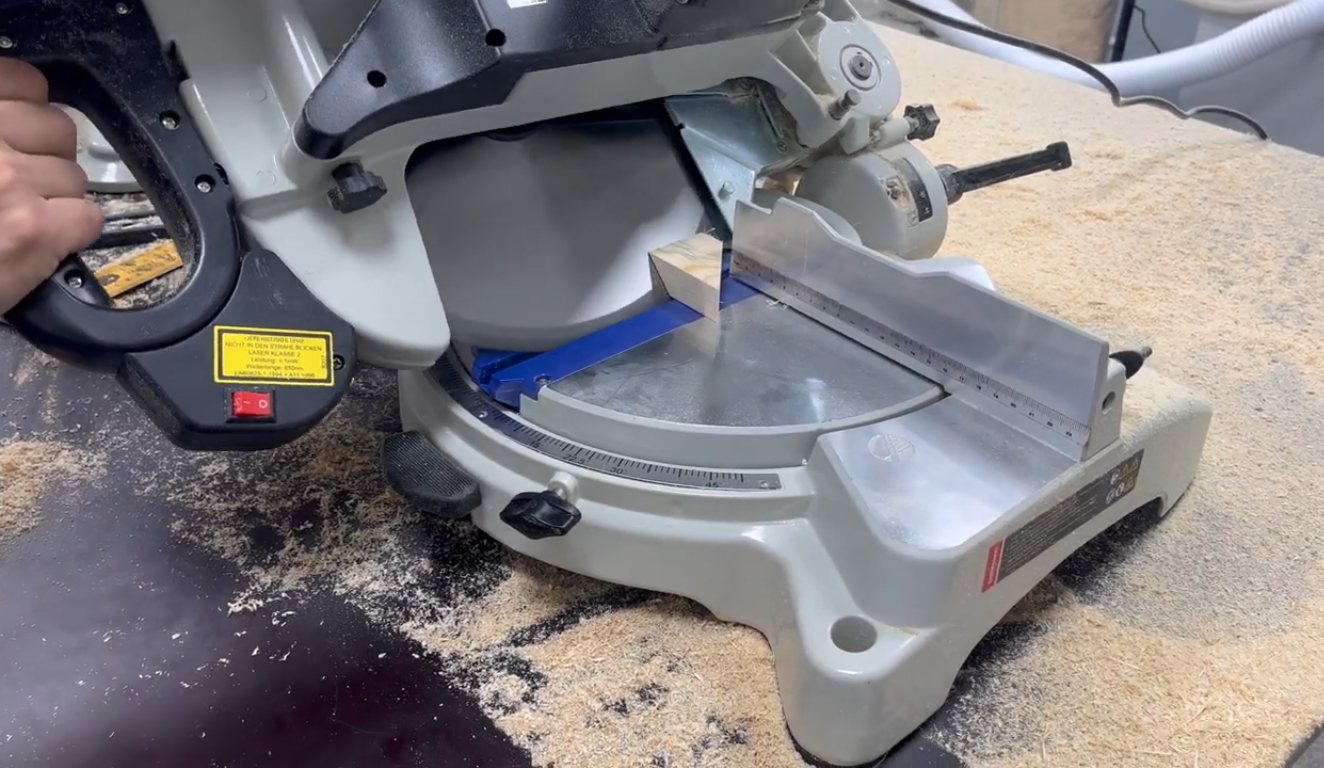

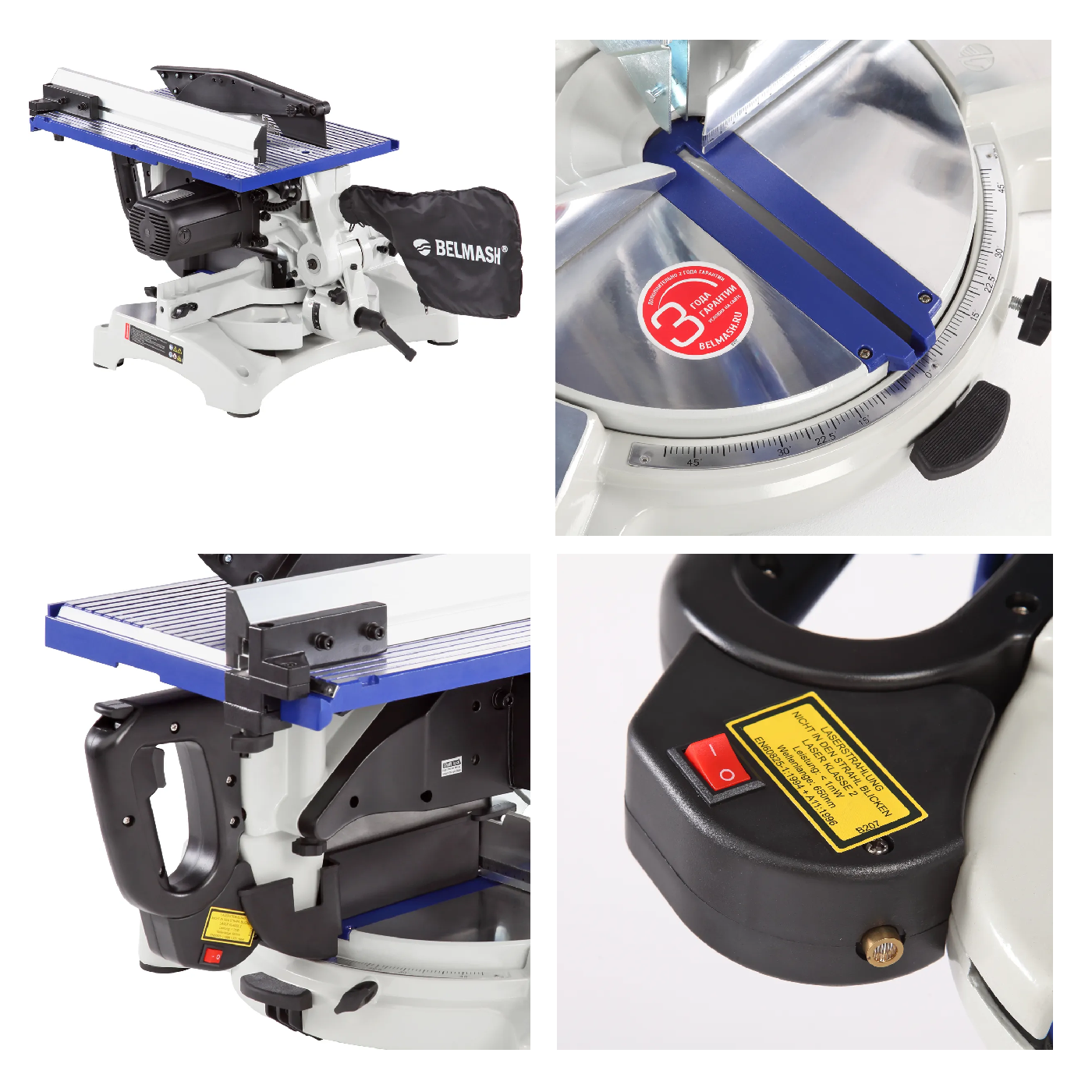

Пила оснащена поворотным основным столом (-50. ..+50 градусов), его диаметр 315мм. Вместе с неподвижным основанием максимальная ширина составляет 475 мм.
Стол оборудован упором со шкалой на правой стороне 0-240 мм. На упоре можно закрепить струбцину или устройство для резки заготовок одинаковой длины (в комплекте поставки).

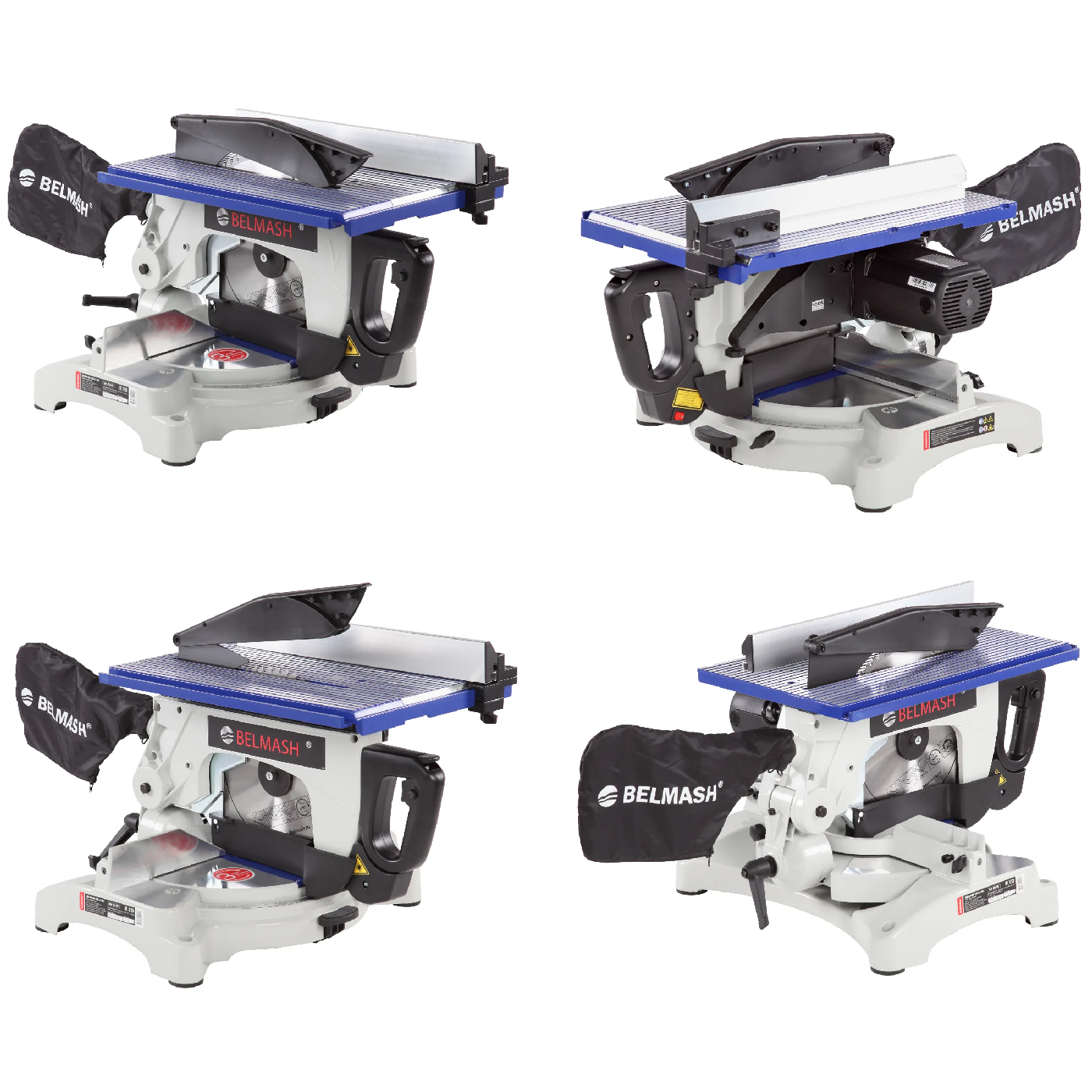

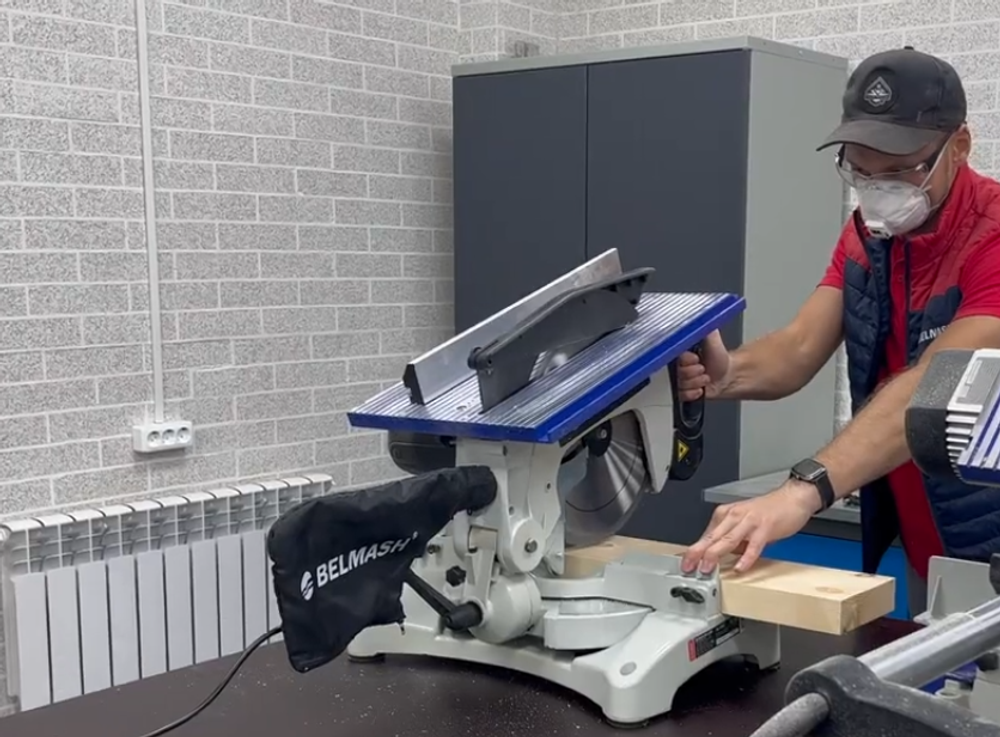

Наличие верхнего рабочего стола. Его размер 325 ×475 мм. На него устанавливается параллельный упор с алюминиевой направляющей длиной 458мм и высотой55 мм. Ход упора 160 мм вправо. Имеется соответствующая шкала на передней части верхнего стола.

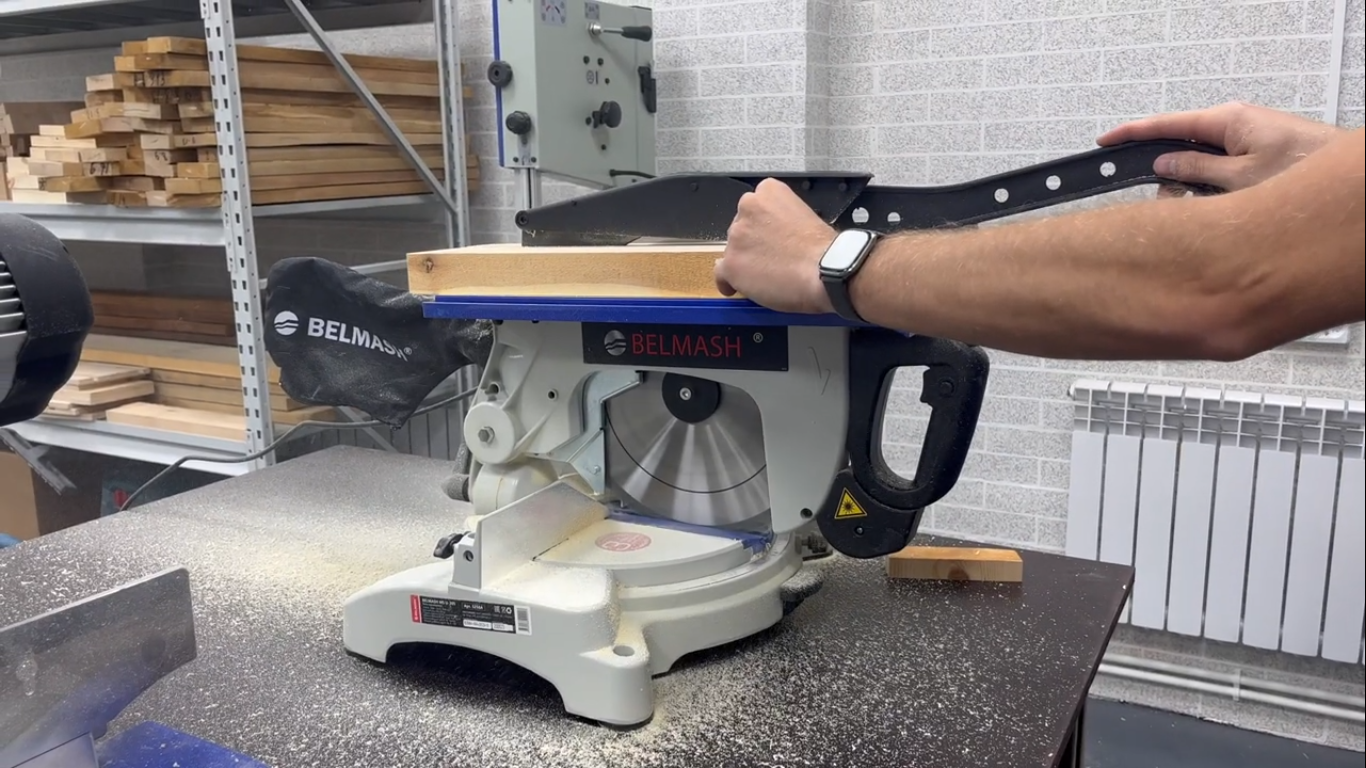

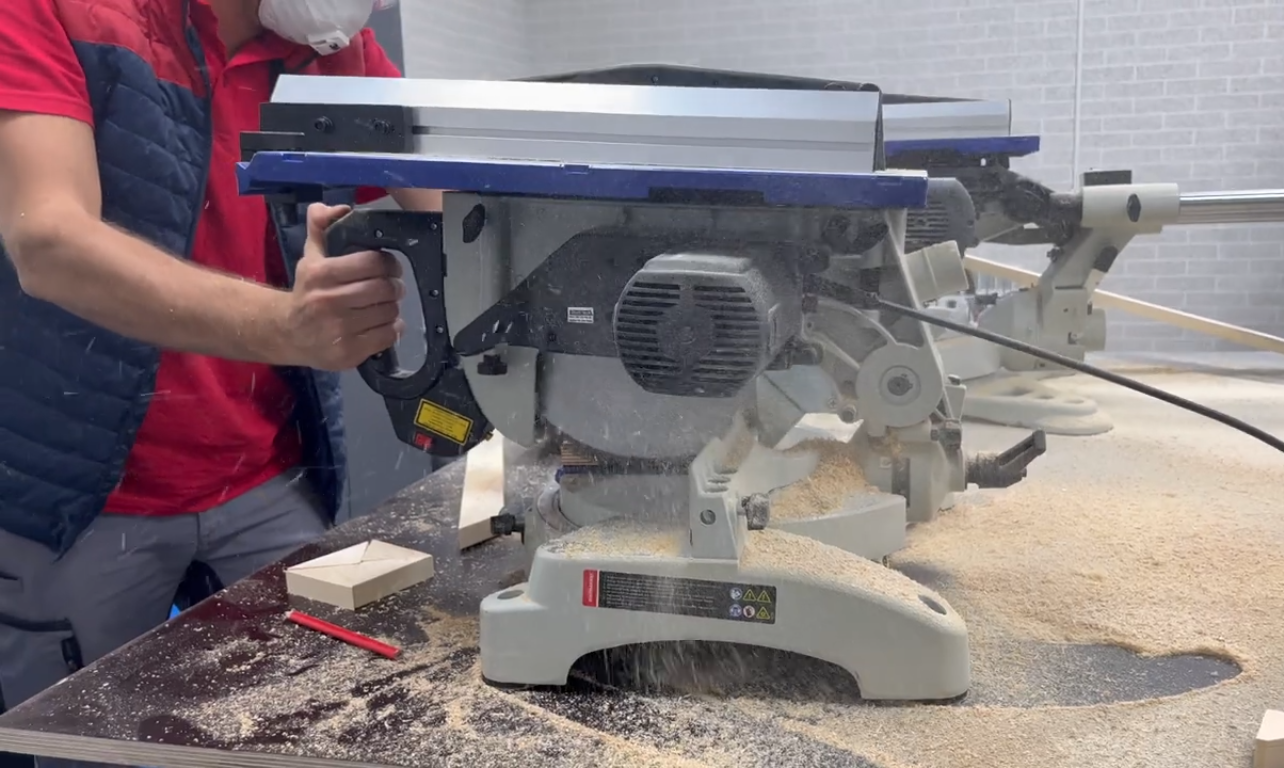

В режиме циркулярного станка можно делать пропилы до 50 мм высотой, высота пропила регулируемая.

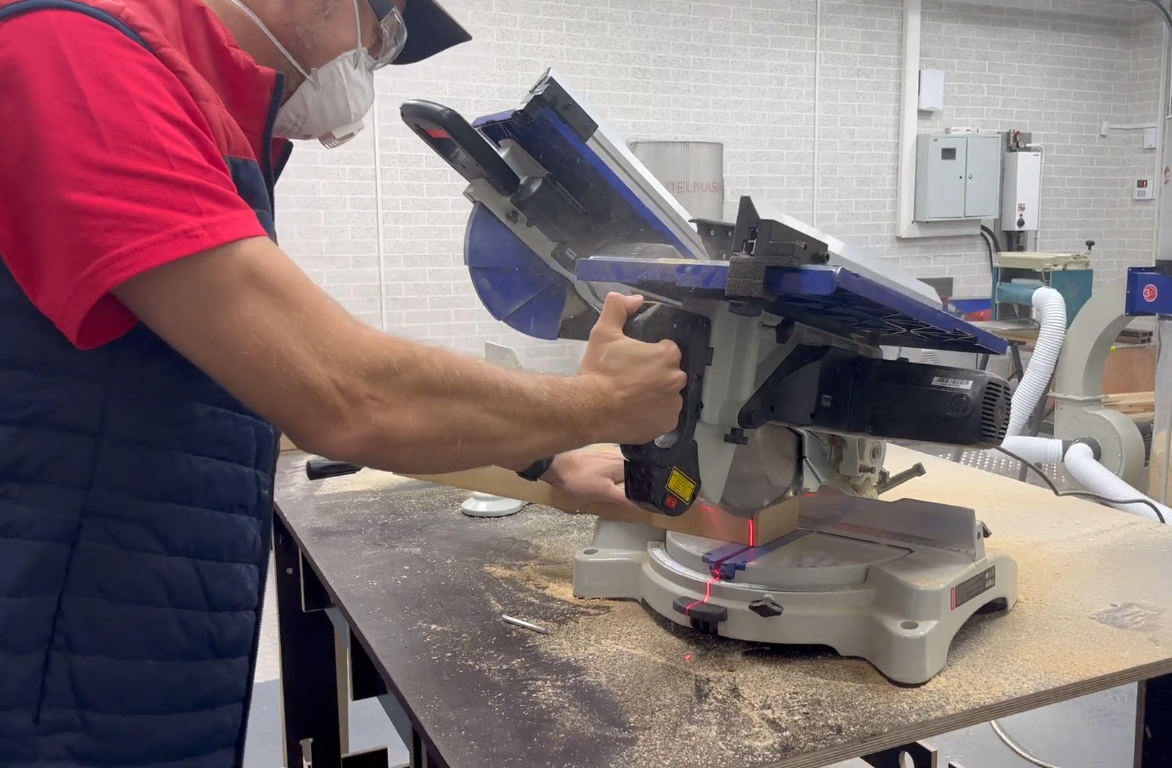

В конструкции предусмотрен лазерный указатель, для точного позиционирования заготовки.
Под установку основания необходима площадка 485 ×335 мм. При необходимости его можно закрепить, имеются 4 отверстия.
Оснащена патрубком для удаления стружки D 40 мм и мешком -стружкосборником.
Соответствует требованиям^
ТР ТС 010/2011 «О безопасности машин и оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ»

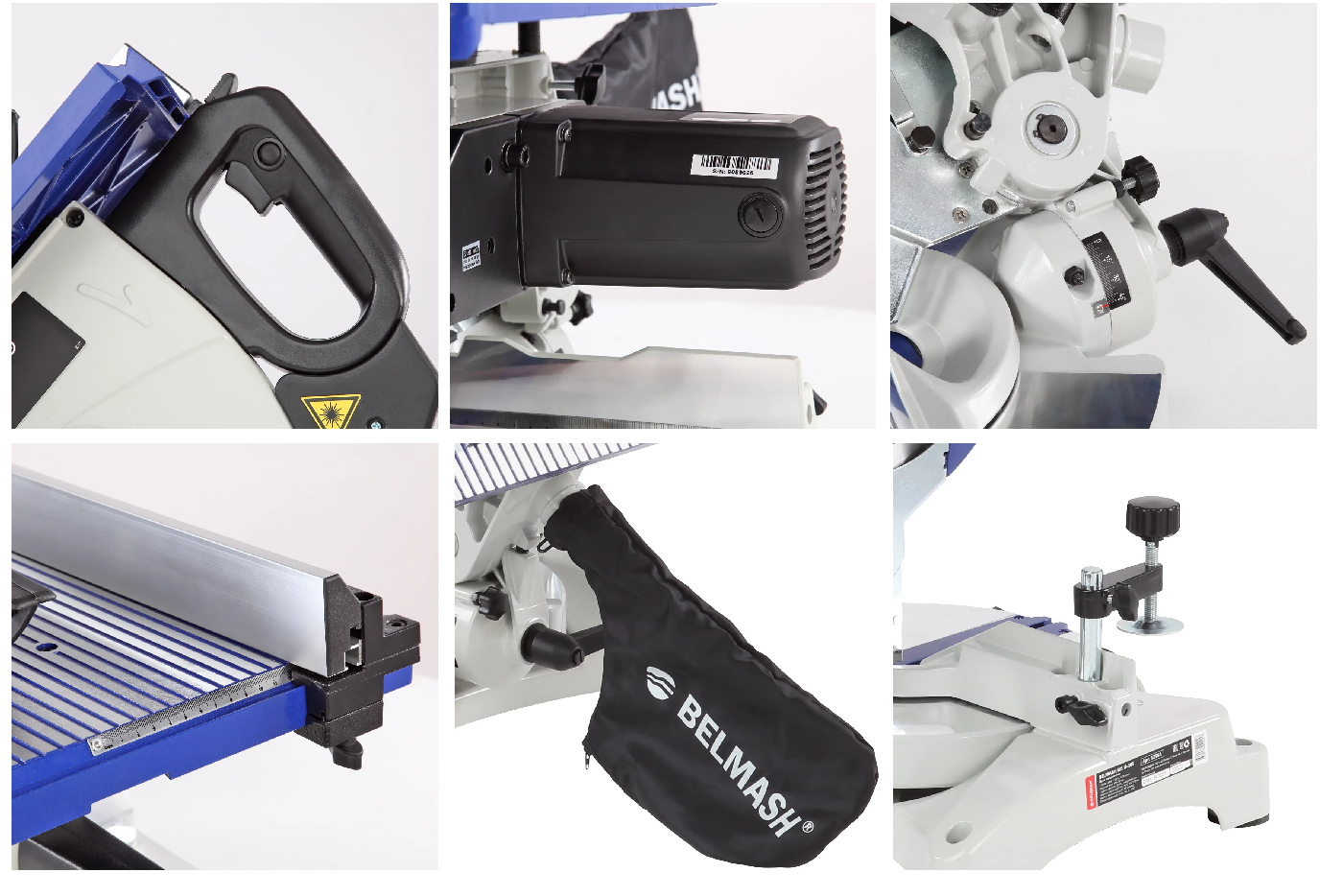

Преимущества
-

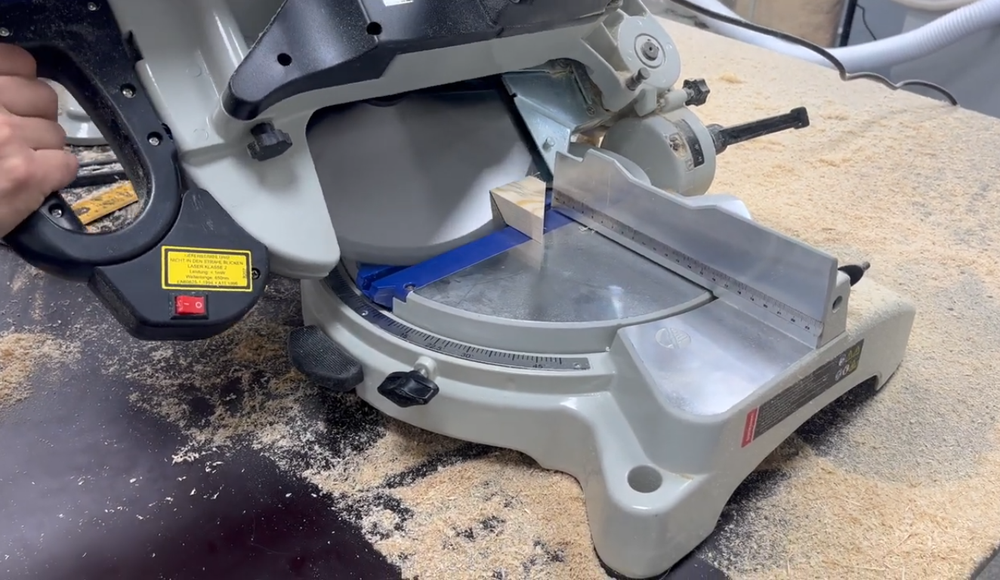

Поворотный рабочий стол
-
Стопор основных углов поворота
-
Регулируемый ограничитель глубины пропила
-
Механизм блокировки вала для облегчения замены пильного диска
-

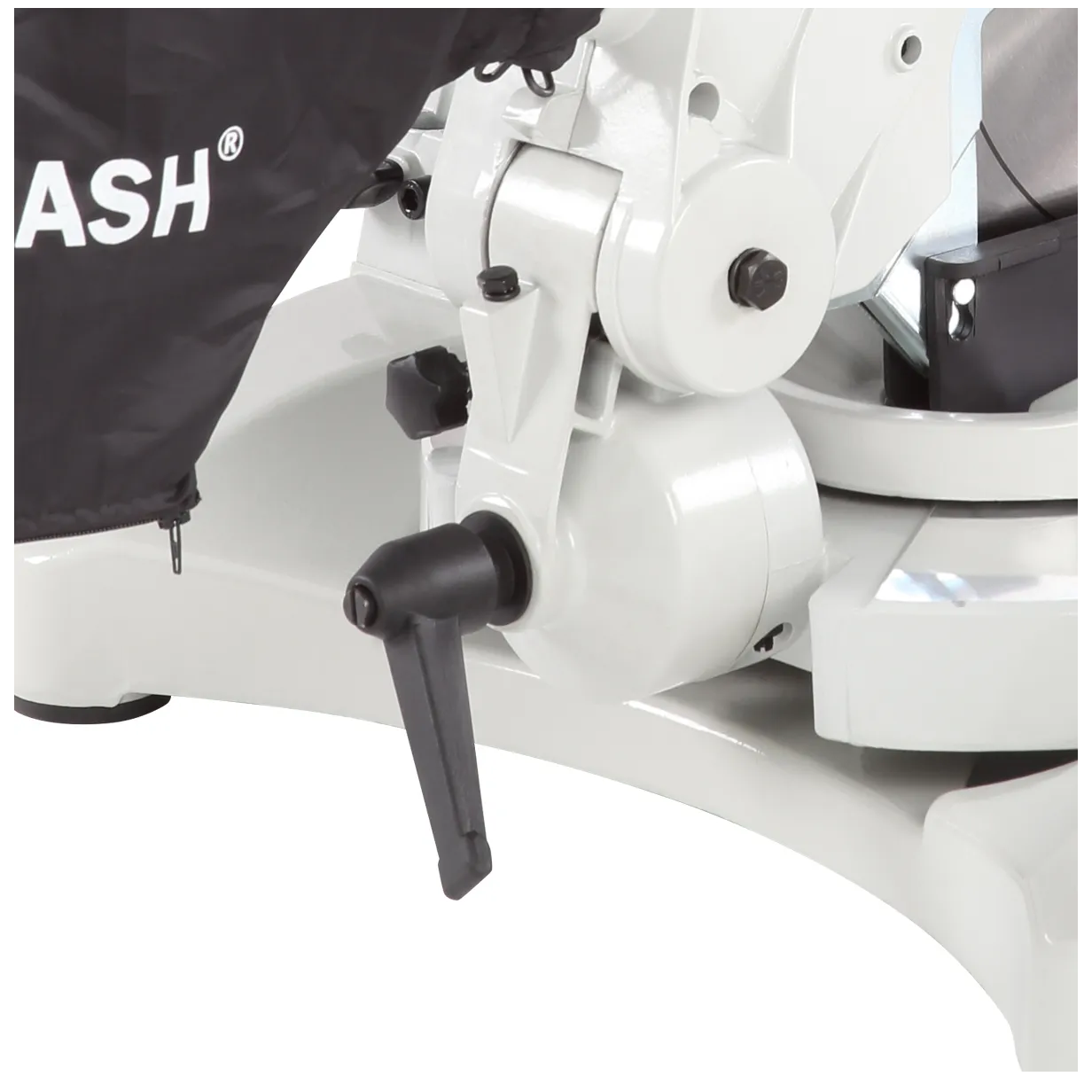

Регулировка наклона пильного диска
-
Прижим заготовки
-
Лазерный указатель
Характеристики
Мощность 1700 Вт
Напряжение питающей сети 220 В
Частота тока 50 Гц
Тип электродвигателя Коллекторный
Диаметр пильного диска 305 мм
Посадочный диаметр пильного диска 30 мм
Частота вращения пильного диска 4500 об /мин
Тип ремня поликлиновой 8PJ284
Тип передачи Ременная
Материал рабочего стола Алюминий
Размеры дополнительного стола (Д Ш) 325 [ 475 мм
Количество дополнительных столов 1 шт.
Размер параллельного упора (Д В) 458 [ 55 мм
Лазер - указатель
Угол поворота -50 …+50 °
Частота вращения вала двигателя 15600 об /мин.
Максимальная глубина пропила под углом 90º (дерево) 90 мм
Угол наклона 0…+45 (влево) °
Ширина пропила при повороте стола 0/45° 165 /120 мм
Максимальная глубина пропила под углом 45° 65 мм
Ограничитель глубины пропила
Глубина пропила на верхнем рабочем столе 50 мм
Длина электрошнура 1,8 м
Диаметр патрубка пыле/стружкоудаления 40 мм
Уровень звукового давления (шума) 94,6 дБ
Габаритный размер (Д Ш В) 980 х 1200 х 720 мм
Масса нетто 24 кг
Размер упаковки (Д Ш В) 620 х 495 х 445 мм
Масса брутто 24 кг
Комплектация
Пила торцовочная в сборе
Диск пильный 305×3,0/2,0×30 мм 60T*
Струбцина
Мешок-стружкосборник
Толкатель
Скоба зажимная
Кожух защитный нижний*
Комплект ключей
Щётка графитовая 2 шт
Ремень поликлиновой (дополнительный)
Руководство по эксплуатации

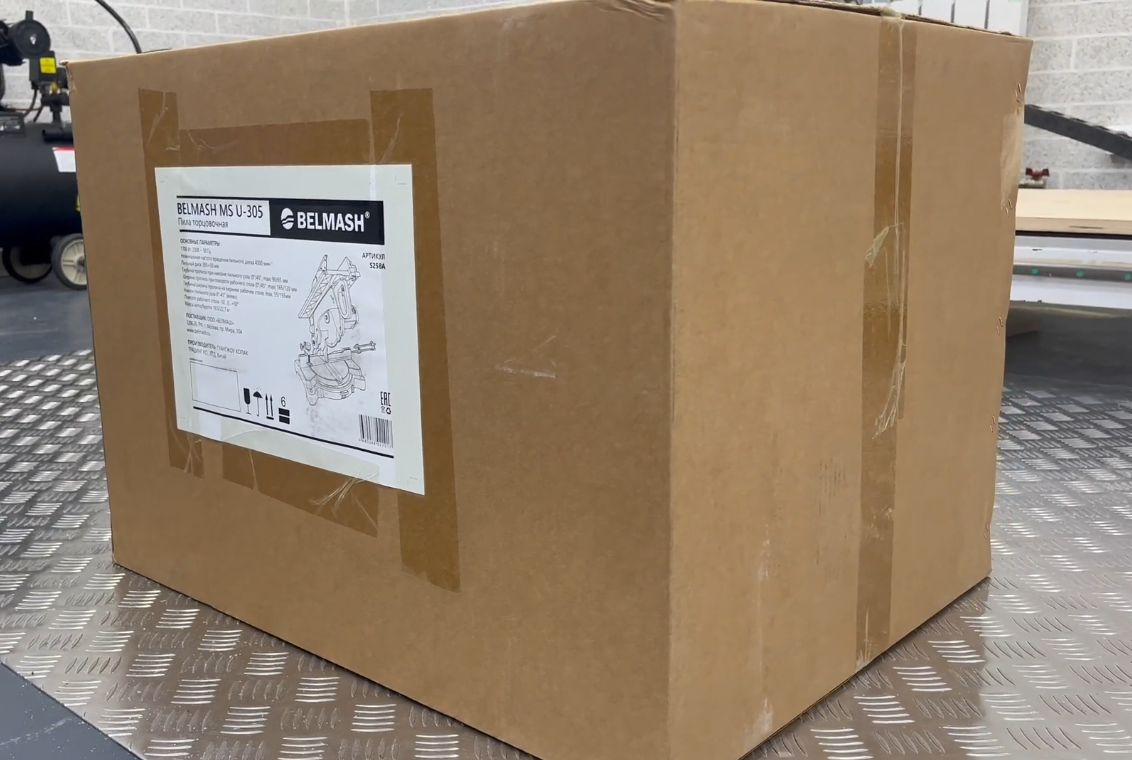

Упаковка
*деталь может быть установлена на изделие
Произведено BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
