Применение
Для выравнивания толщины деревянных заготовок.
Описание

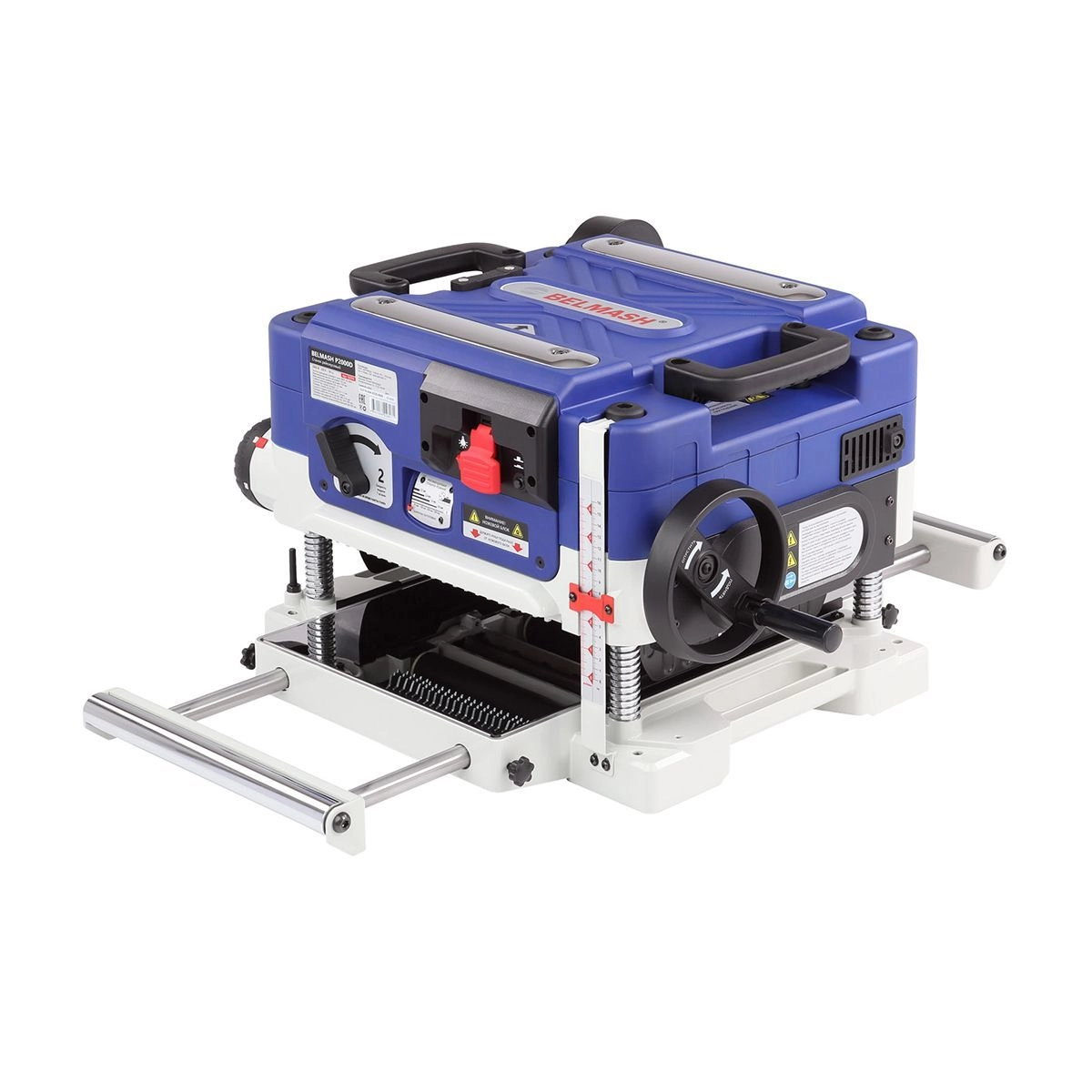

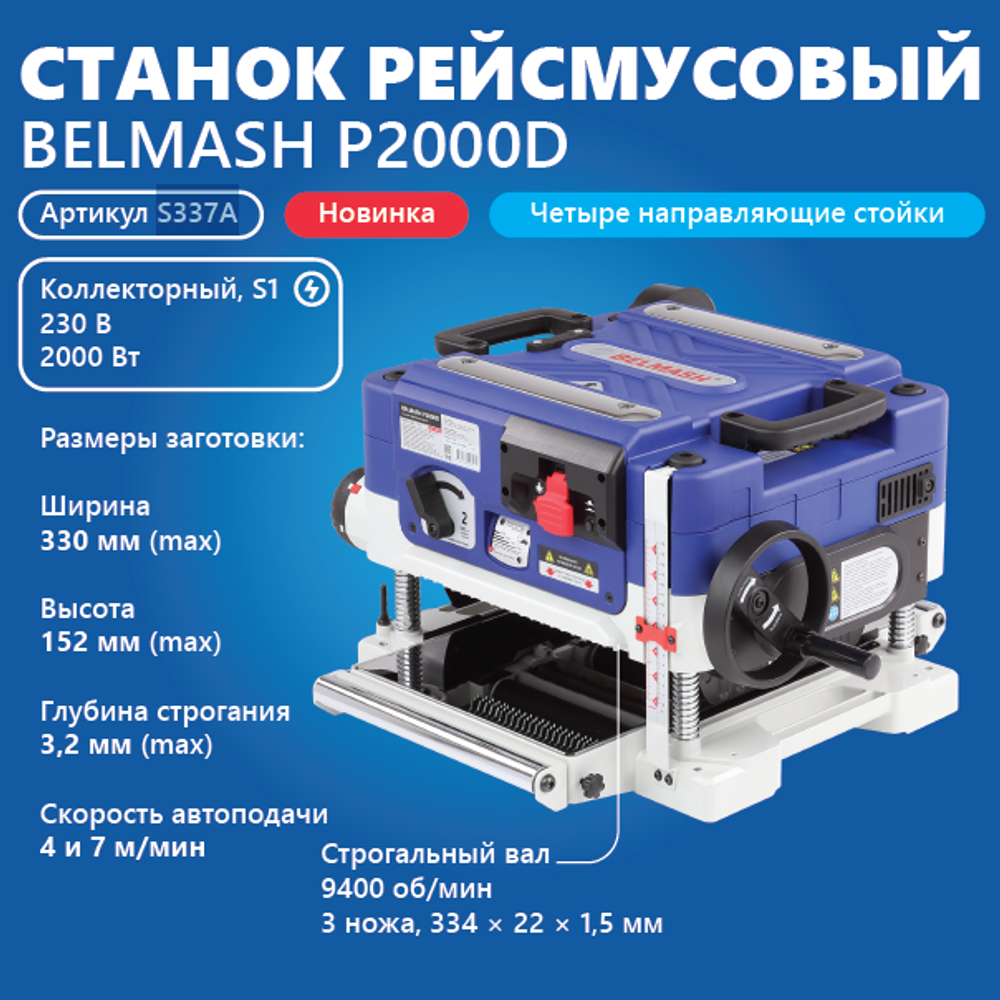

Четыре направляющие стойки обеспечат высокую жесткость конструкции режущего узла, параллельность ножевого вала и минимизируют вибраций. Регулировка высоты рабочей платформы осуществляется поворотом маховика от 5 до 152 мм. Шкала глубины строгания и ограничитель высоты с фиксацией на 5, 10, 18, 20, 25 и 30 мм. Быстро устанавливается нужная толщина обработки и можно повторять параметры для серийных деталей.

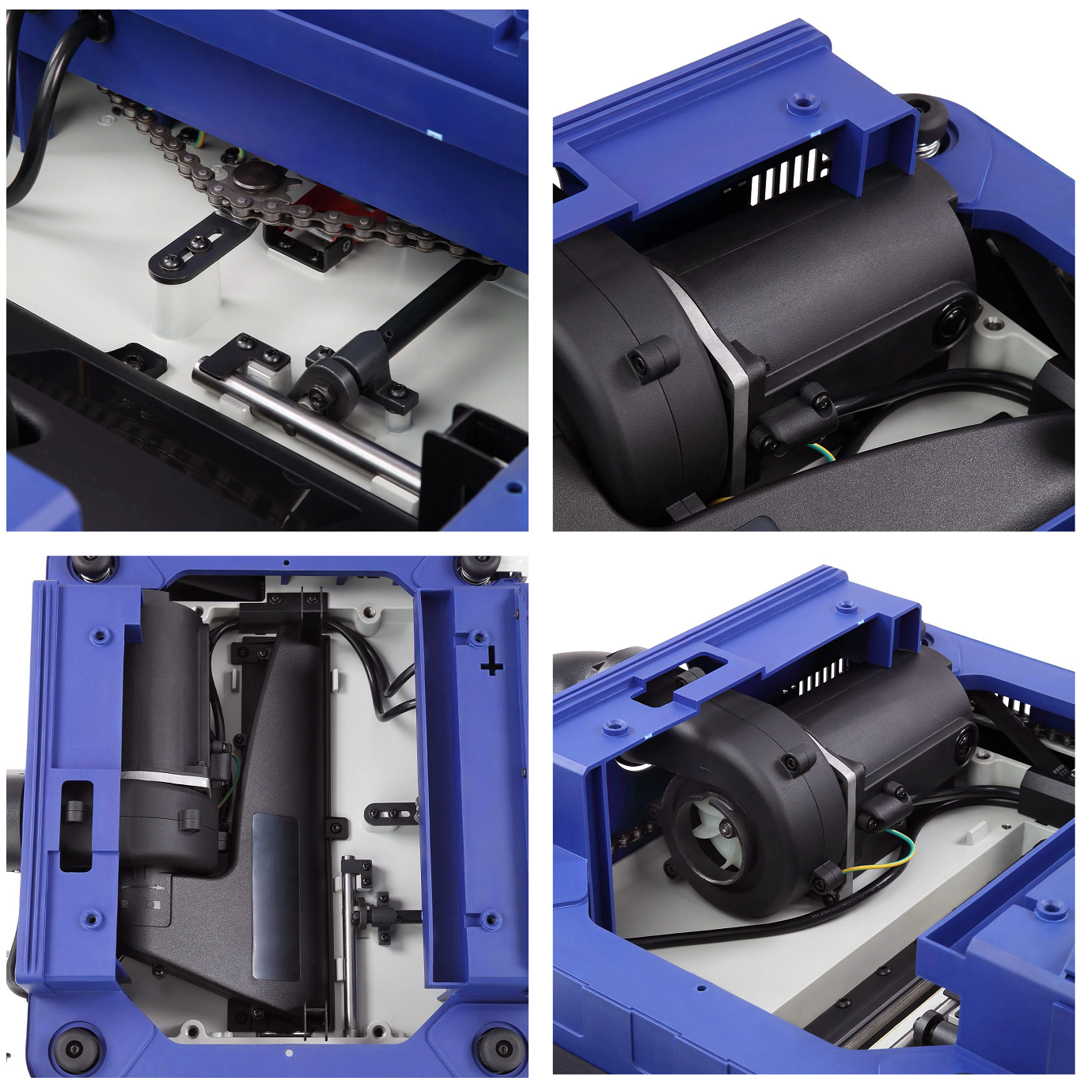

Оснащен коллекторным двигателем 2 кВт, частота вращения ножевого вала 9 400 об/мин. Режим работы двигателя S1 от сети 230 В, вилка стандартная российская.
Автоматический выключатель защитит оборудование от перегрузок, продлевая срок службы станка.

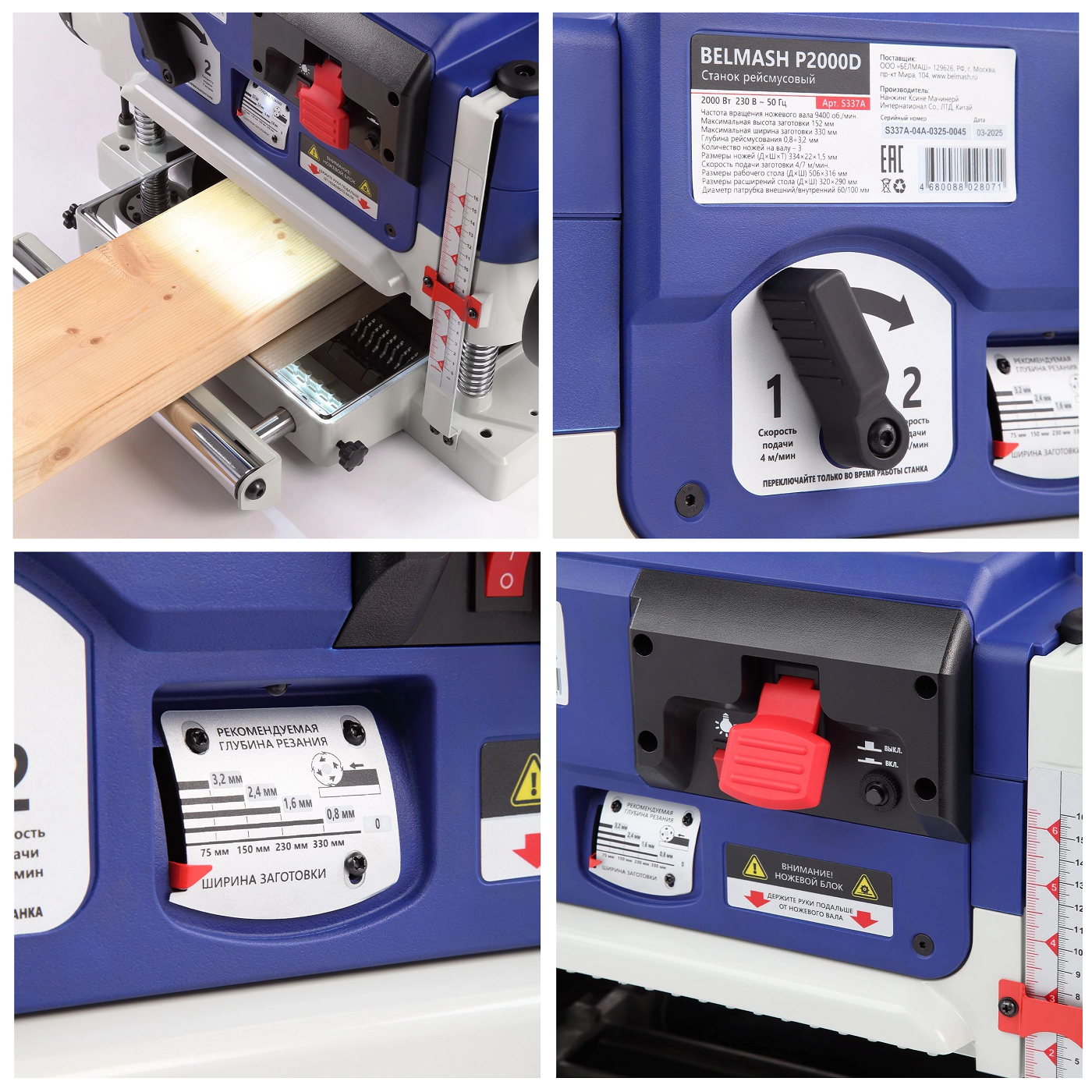

Строгальный вал D 45,4 мм имеет 3 ножа размером 334х22х1,5 мм. Двусторонние ножи можно перевернуть и продолжить работу. Максимальная ширина заготовки 330 мм. Глубина рейсмусования за один проход от 0,8 до 3,2 мм. Чем шире ваша заготовка, тем меньше глубина съёма.

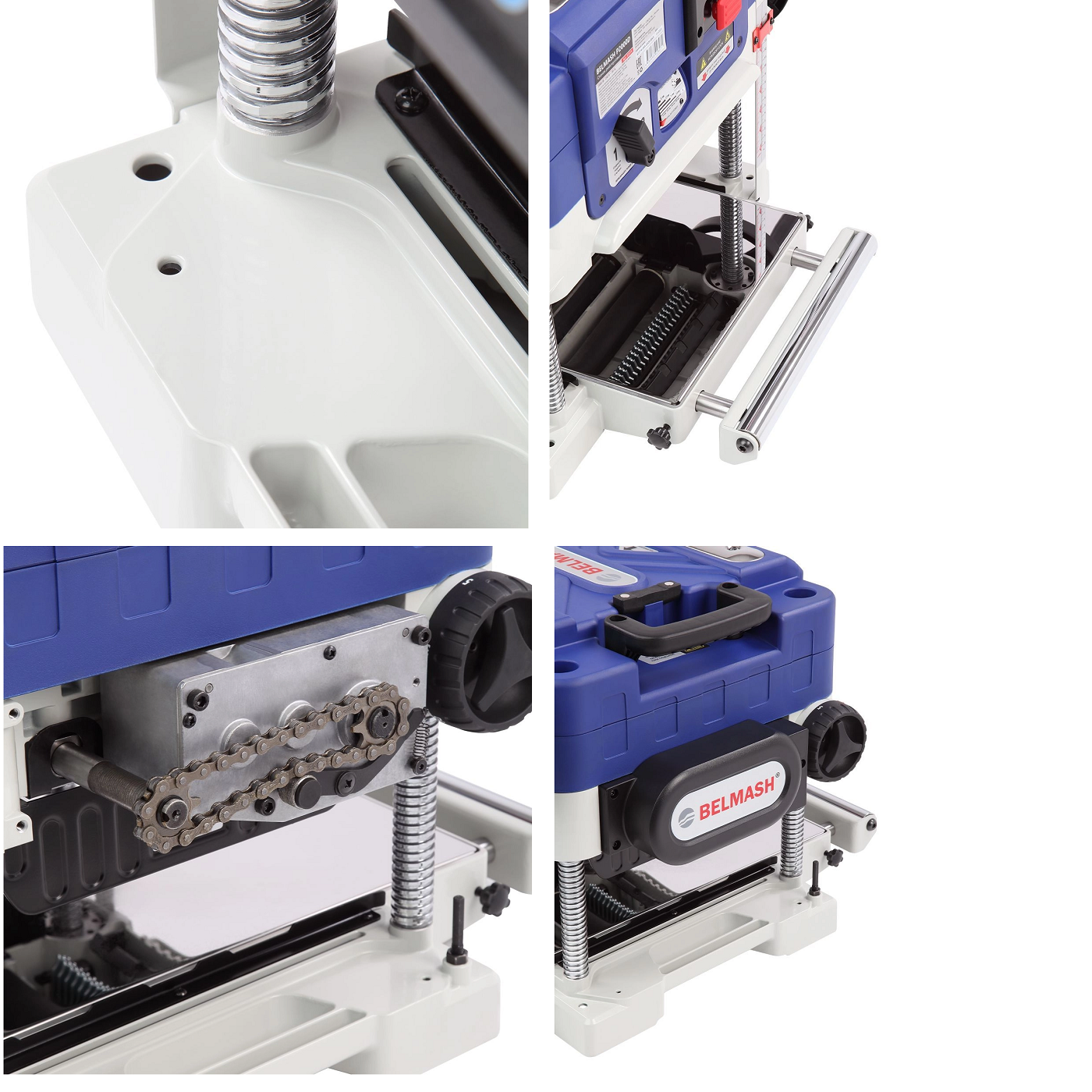

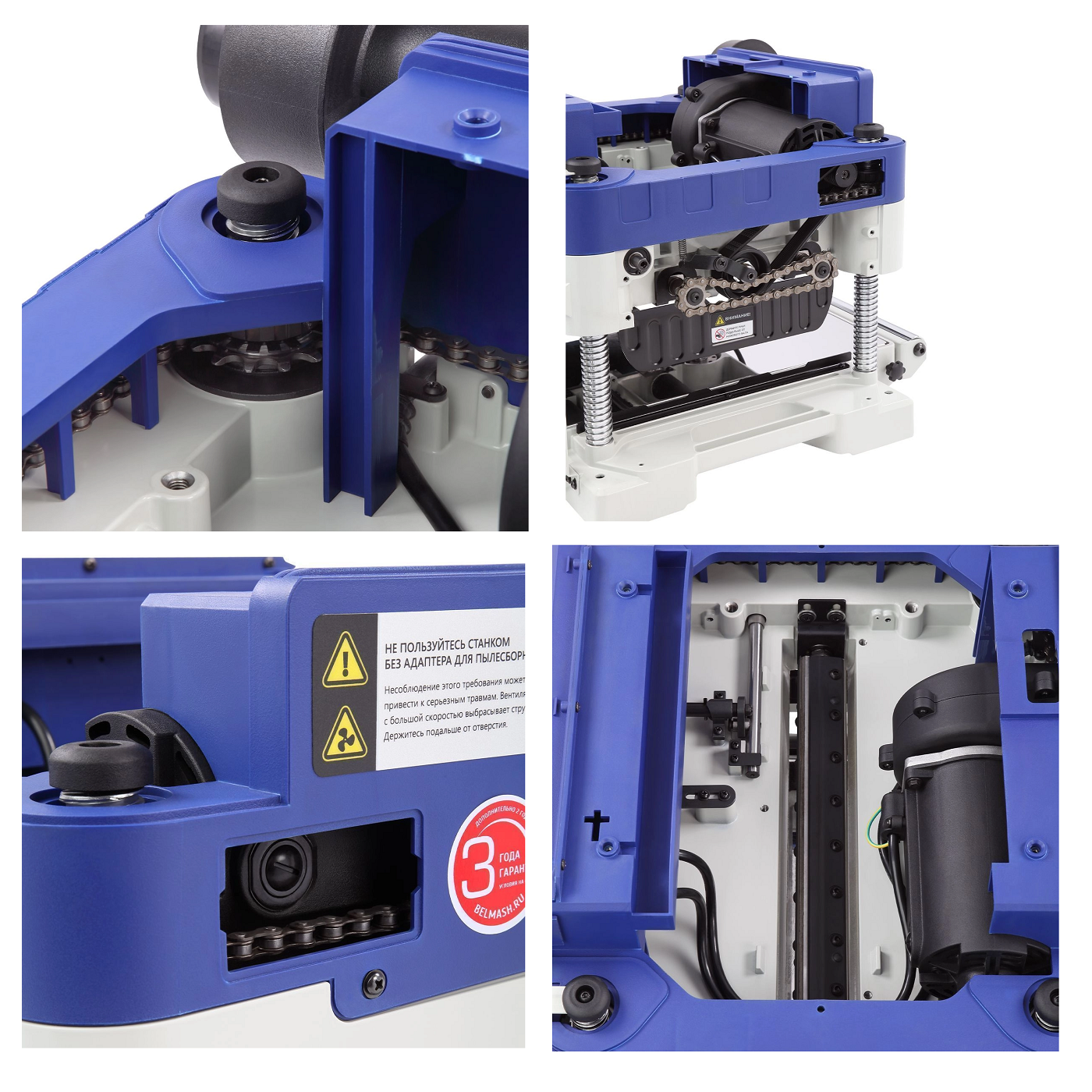

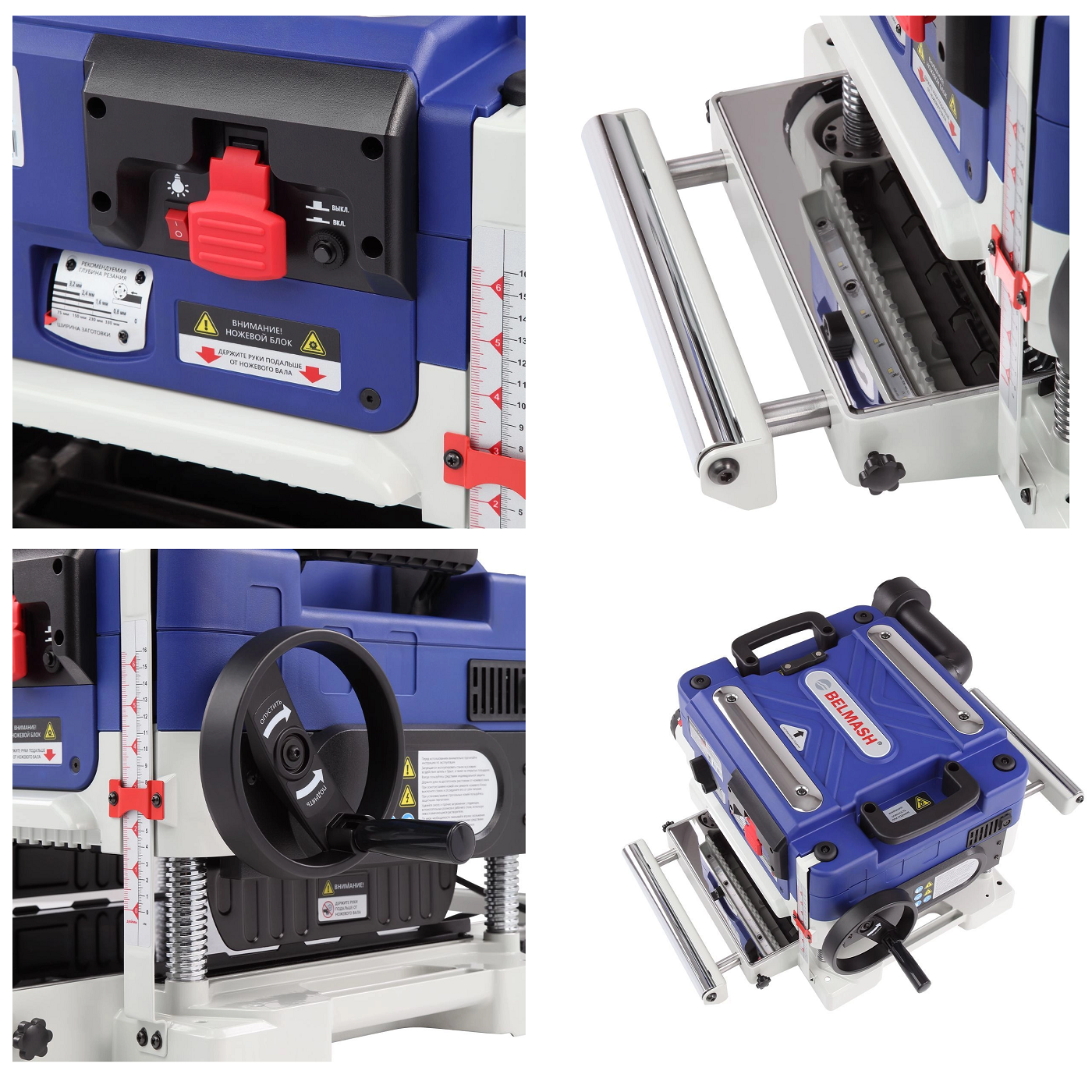

Автоматическая подача материала осуществляется 2 стальными валами с резиновым покрытием на скорости 4 или 7 м/мин. Резиновое покрытие обеспечит надежный захват заготовки без повреждения поверхности. Для удобства работы с длинными заготовками имеются выдвижные ролики 335х330 мм, которые поддержат материал и облегчат работу.
Рабочий стол 506х316 мм из стальной накладки на алюминиевом основании. Такая конструкция выдерживает значительные нагрузки, служит долго. Дополнительная стабилизация достигается за счет крепления станка к верстаку , общего веса станка 49,5 кг.
Оборудован:

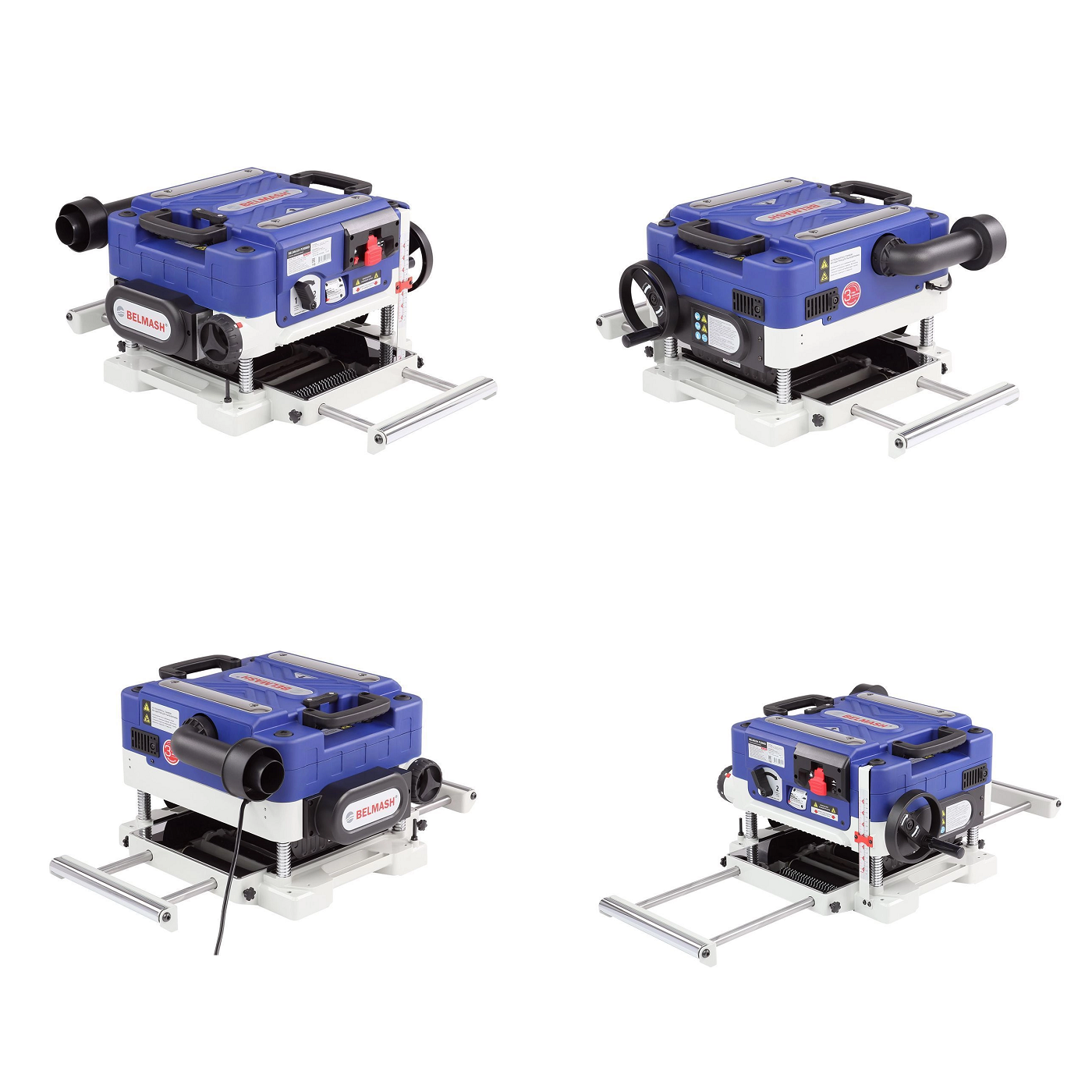

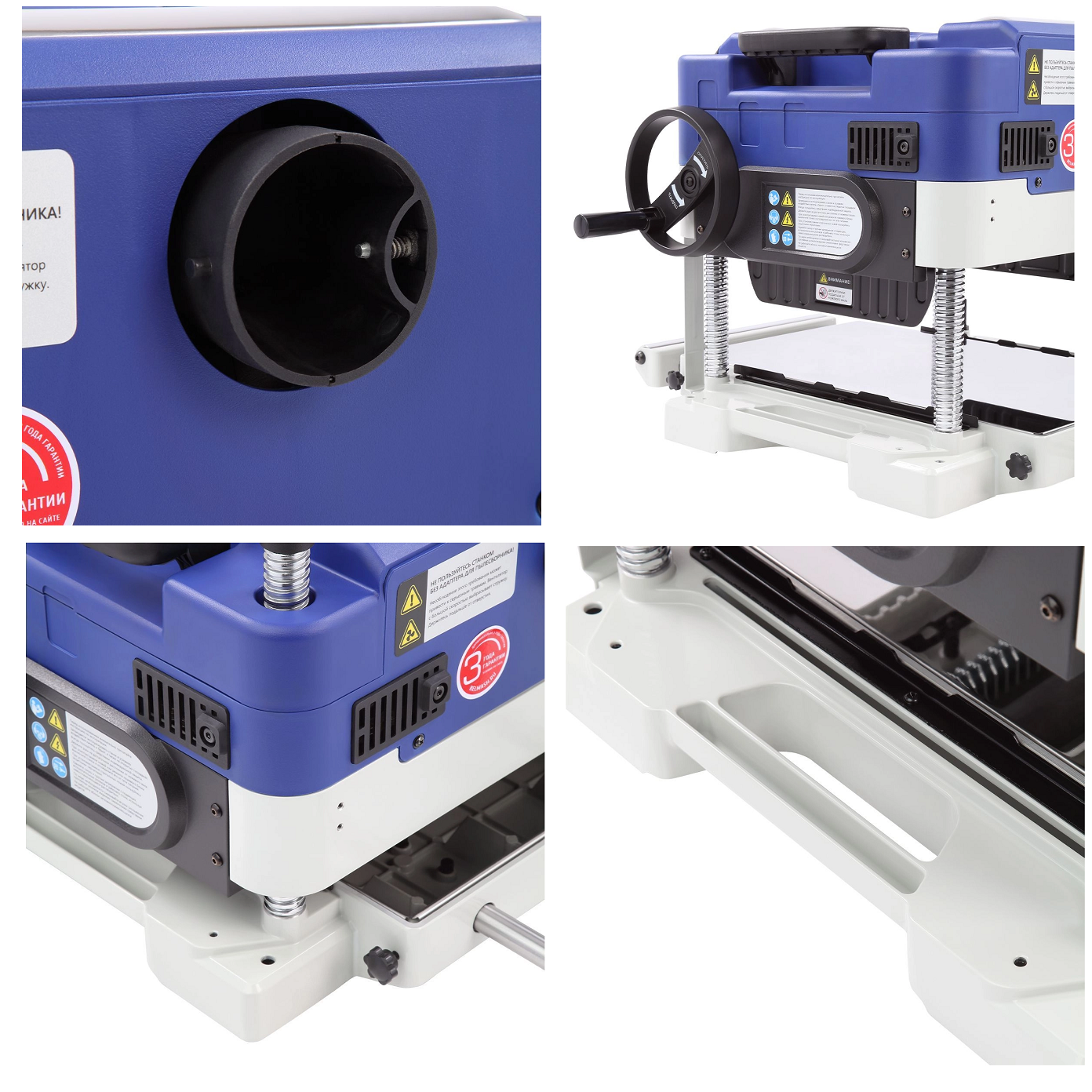

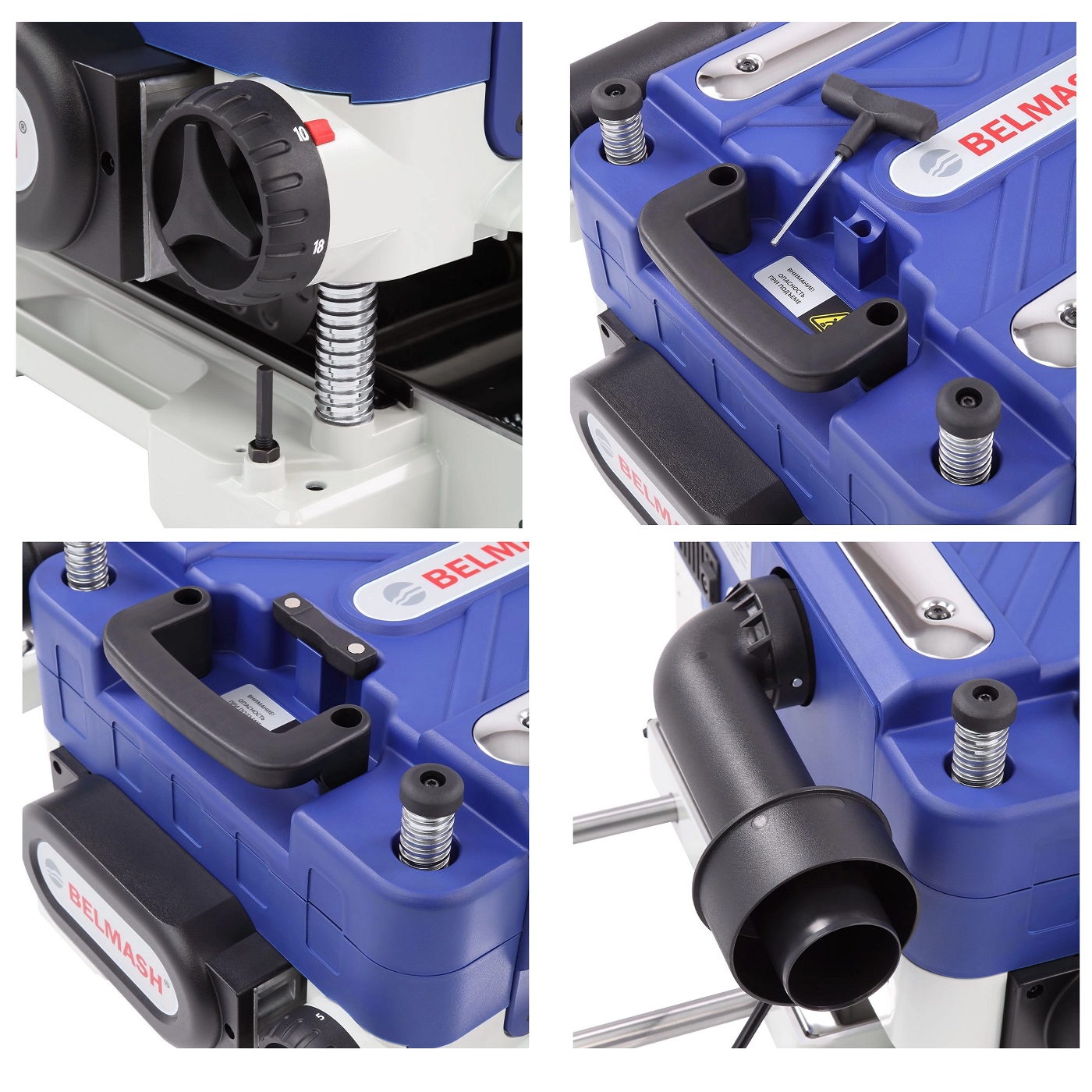

- Собственной системой пылеудаления с мощной турбиной для отвода стружки в фильтр-мешок
- Когтевой защитой для предотвращения выброса заготовки

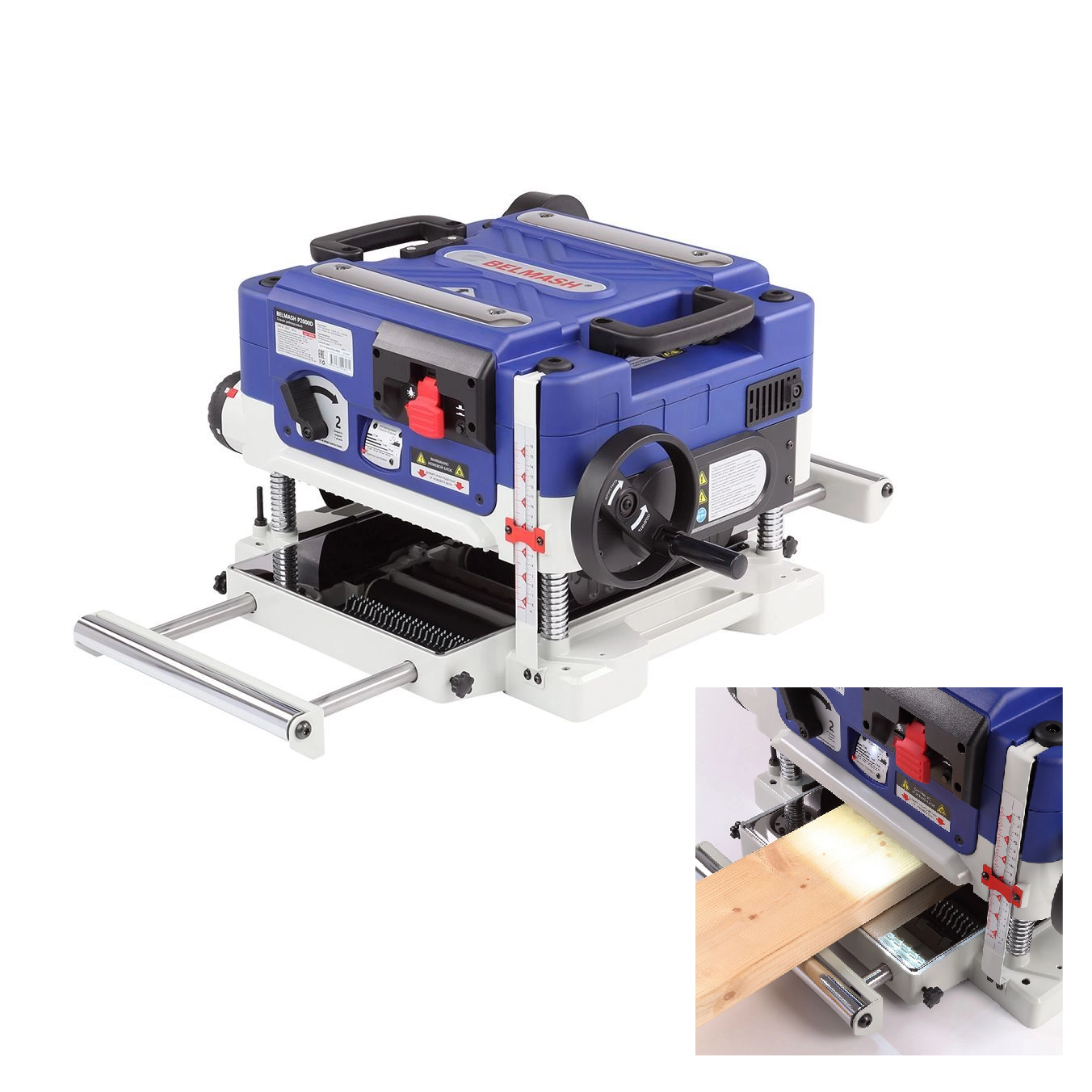

- Светодиодными лампами, которые обеспечивает дополнительную подсветку указателя глубины строгания
- Эргономичными ручками для переноски, которые помогают перемещать станок

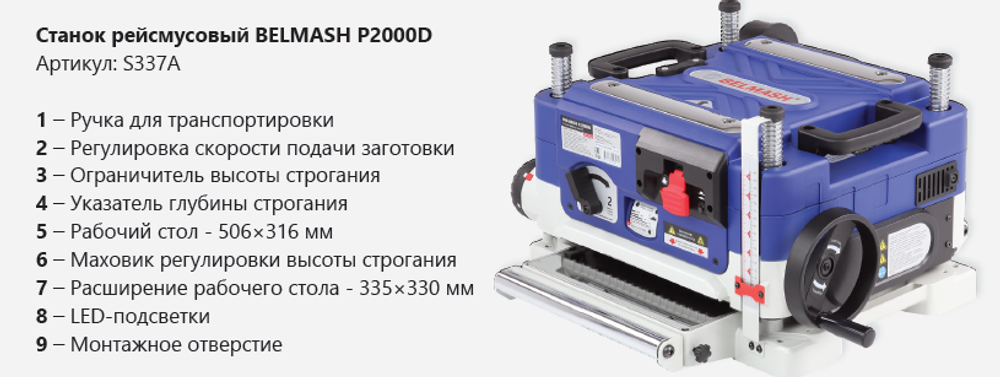

Преимущества
-
Четыре направляющие стойки повысят жесткость конструкции, минимизируя вибрации и обеспечат точность обработки.
-
Мощный двигатель 2000 Вт. 3-х ножевой вал.
-
Регулируемая глубина строгания 0,8–3,2 мм за проход.
-
Расширяемый рабочий стол с выдвижными роликами размером 335×330 мм поддержат длинные заготовки.
-
Встроенная система отвода стружки с турбиной и фильтр -мешком.
-
Подсветка указателя глубины строгания.
Характеристики
Мощность 2000 Вт
Тип строгального вала С прямыми ножами
Напряжение питающей сети 230 В
Частота тока 50 Гц
Тип электродвигателя Коллекторный
Режимы работы S1
Частота вращения ножевого вала 9 400 об/мин
Количество ножей на валу 3 шт.
Размер ножей (Д Ш В) 334 х 22 х 1,5 мм
Максимальная ширина рейсмусуемой заготовки 330 мм, высота 152 мм
Тип ремня 9PJ170
Материал рабочего стола Стальная накладка на алюминиевом основании
Размер рабочего стола (Д Ш) 506 х 316 мм
Размеры дополнительного стола (Д Ш) 335 х 330 мм
Материал дополнительных столов Сталь
Количество скоростей 2
Диаметр вала 45,4 мм
Тип привода Ременной
Высота рабочей поверхности над уровнем верстака 68 мм
Маркировка выключателя HY18
Габаритный размер станка в сборе, max 1175 × 683 × 452 мм
Габаритный размер станка в сборе, min 610 × 608 × 348 мм
Глубина рейсмусования за 1 проход (min-max) 0,8-3,2 мм
Скорость автоподачи 1 4 м/мин
Скорость автоподачи 2 7 м/мин
Длина электрошнура 1,95 м
Диаметр патрубка пыле/стружкоудаления 100/60 мм
Уровень звукового давления (шума) 90 дБ
Размер упаковки (Д Ш В) 710 х 620 х 440 мм
Масса нетто 49.5 кг
Масса брутто 54 кг
Комплектация
Станок рейсмусовый
Пружина
Адаптер к патрубку
Патрубок для отведения отходов
Фильтр мешок для сбора отходов
Маховик регулировки глубины строгания
Ключ Т-образный
Руководство по эксплуатации
Упаковка
Произведено BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
