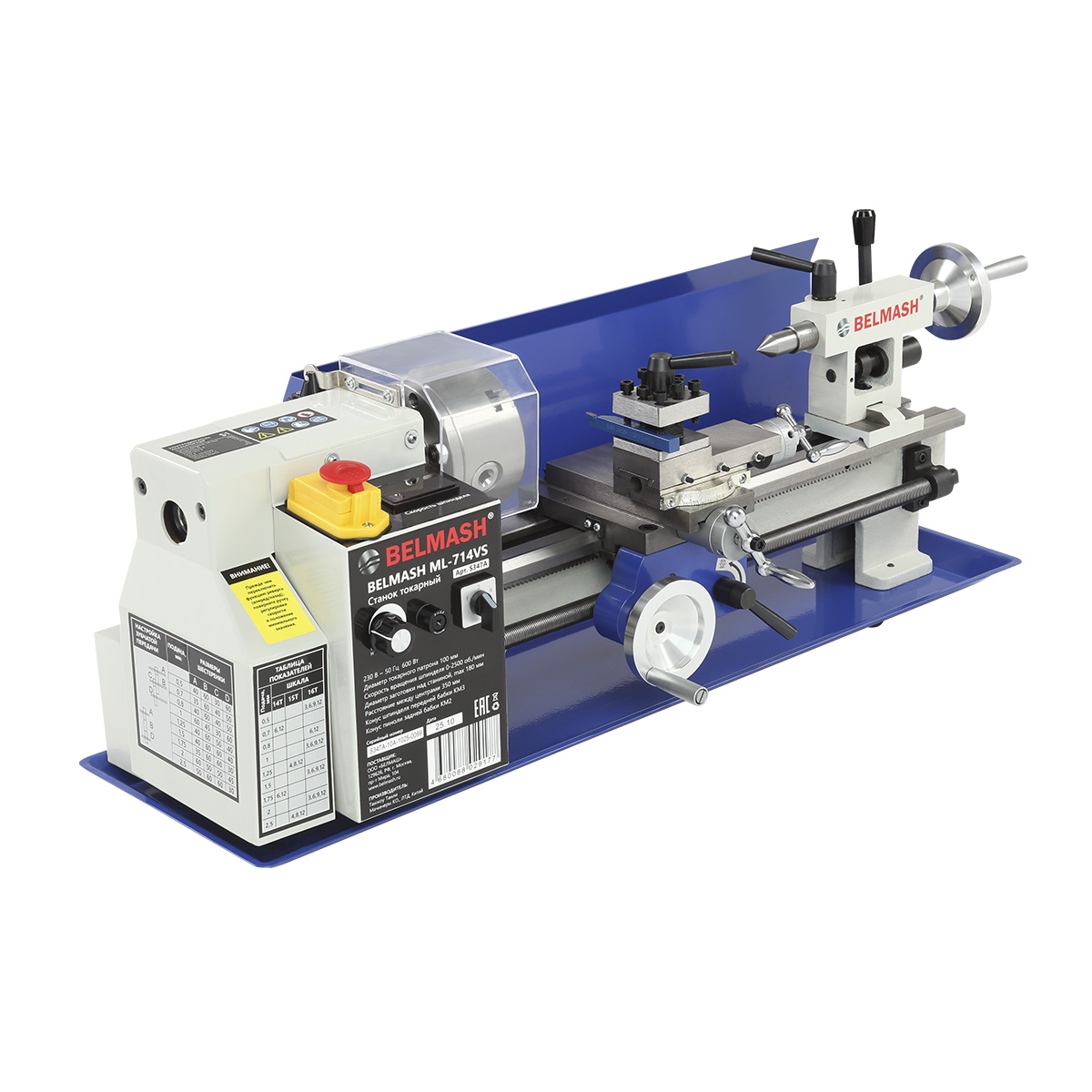

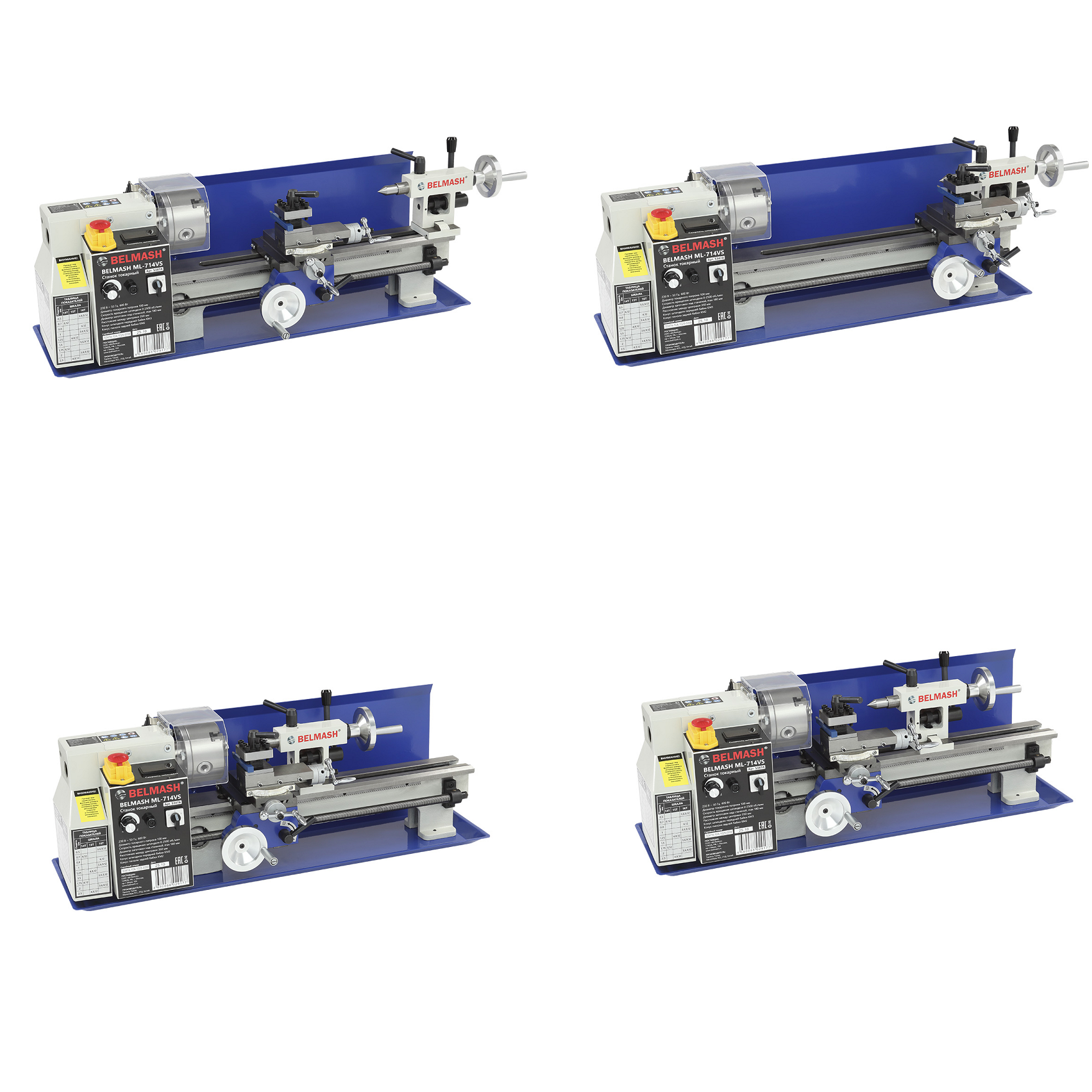

Применение

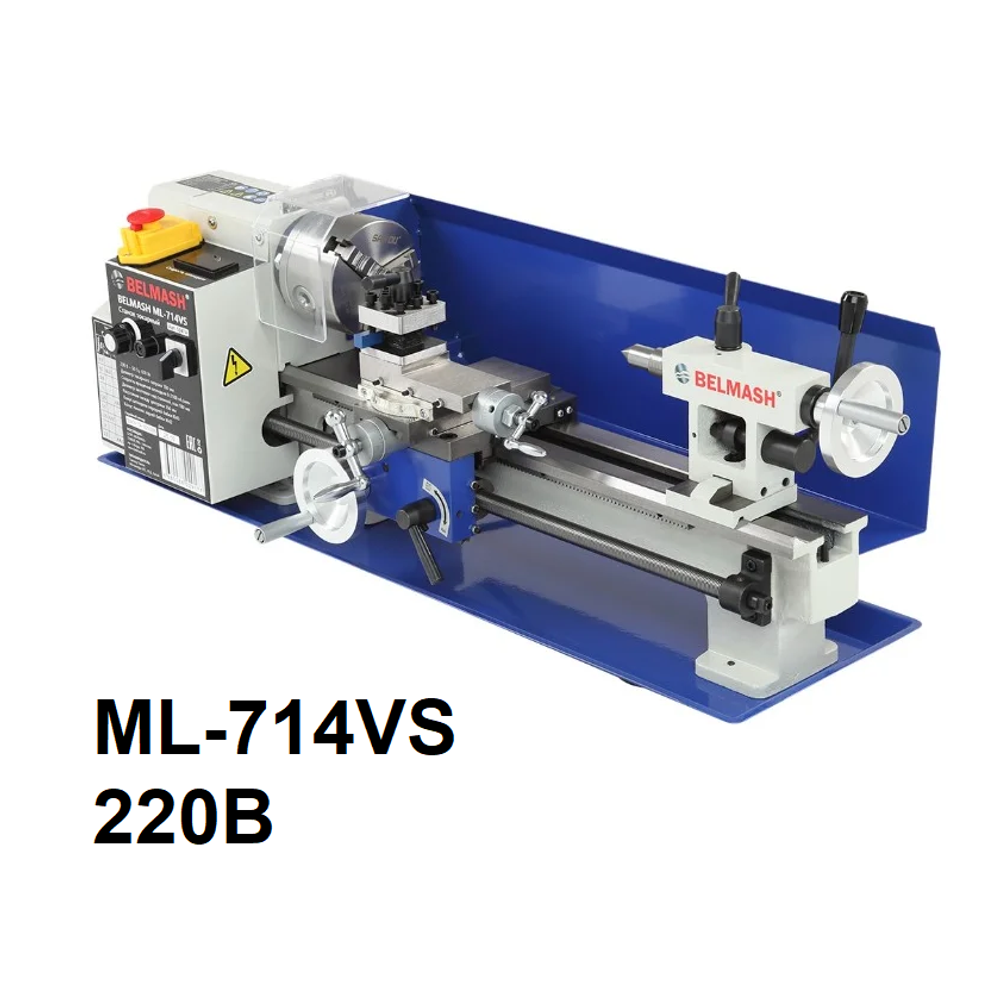

Токарный станок по металлу для выполнения широкого спектра операций в условиях мастерской, гаража или небольшого производства.
Для точения, растачивания, сверления, торцевания и нарезания метрической резьбы на деталях из стали, цветных металлов и пластмасс.
Поддерживает точение, сверление, растачивание и нарезание метрической резьбы 0,5–2,5 мм с автоподачей, закрывая большинство задач мастерской.
При массе 42,5 кг станок обрабатывает заготовки до 180 мм над станиной и до 340 мм между центрами, оставаясь компактным для гаража или мастерской.
Описание
Оснащен электродвигателем мощностью 600 Вт с режимом непрерывной работы S1, обеспечивая стабильную производительность при длительной эксплуатации.
Ременная передача с зубчатым ремнём снизит вибрации и уровень шума, повышая точность обработки срок службы узлов.
Наличие реверса расширяет функциональные возможности, упрощает операции нарезания резьбы.
Имеет плавную регулировку частоты вращения шпинделя в диапазоне 0 – 2500 об/мин, позволяя точно подобрать режим обработки под материал и тип операции.

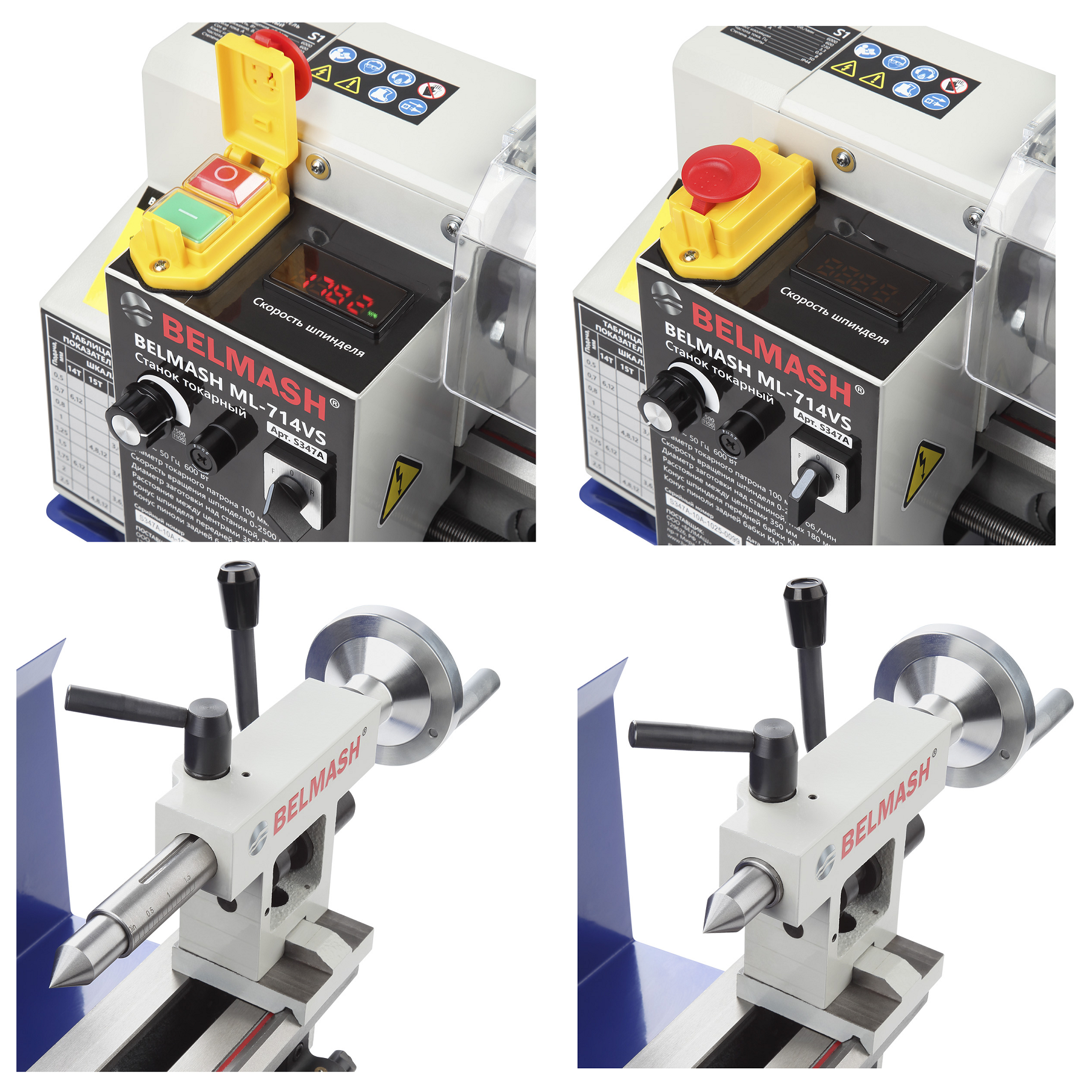

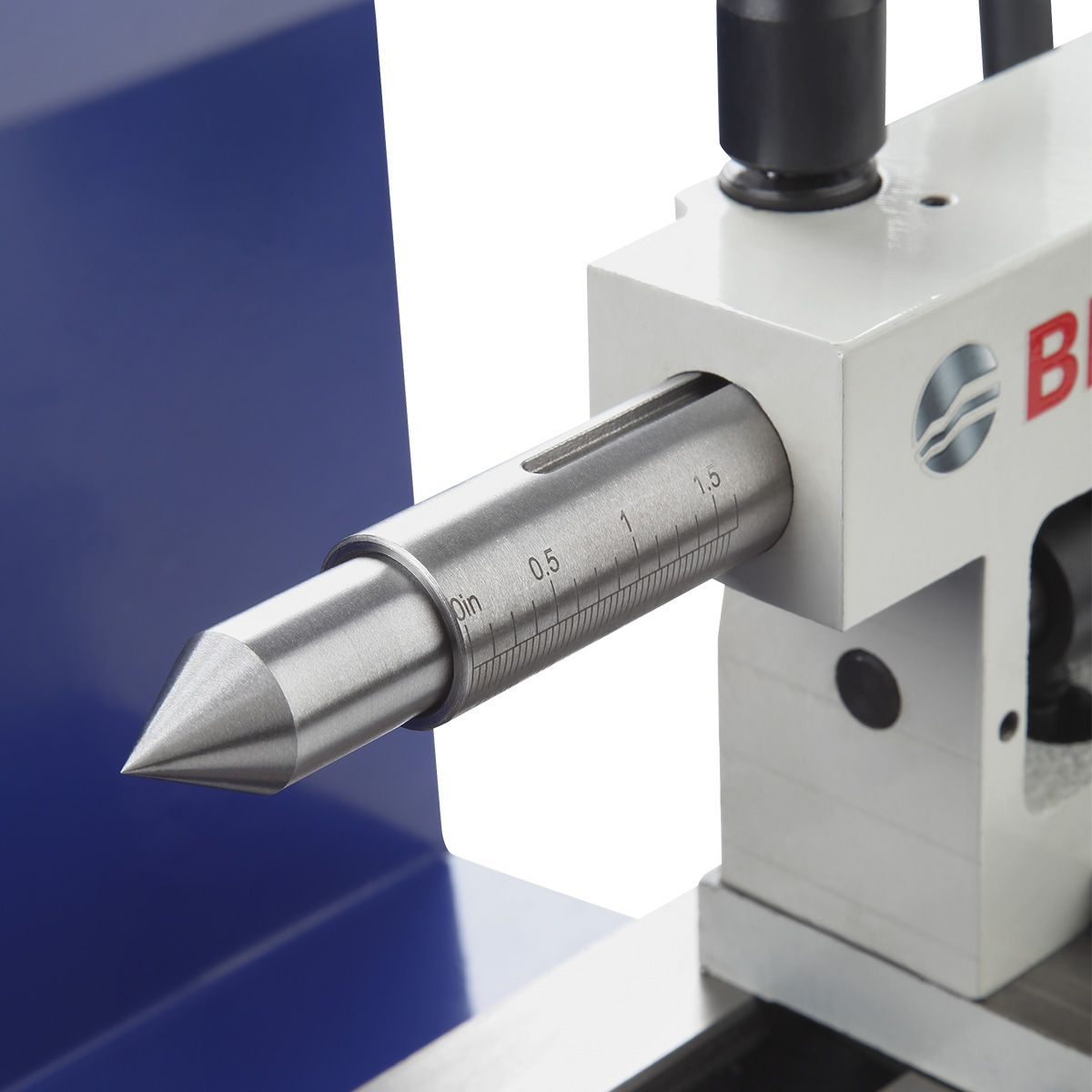

Шпиндель с конусом МТ3 и сквозным отверстием 20 мм обеспечит работу с длинными заготовками, задняя бабка с конусом МТ2 и ходом пиноли до 60 мм повысит универсальность станка.
Прочная станина, суппорты и бабки изготовлены из чугуна HT200, гарантируя высокую жёсткость конструкции, устойчивость к вибрациям и точность позиционирования инструмента.

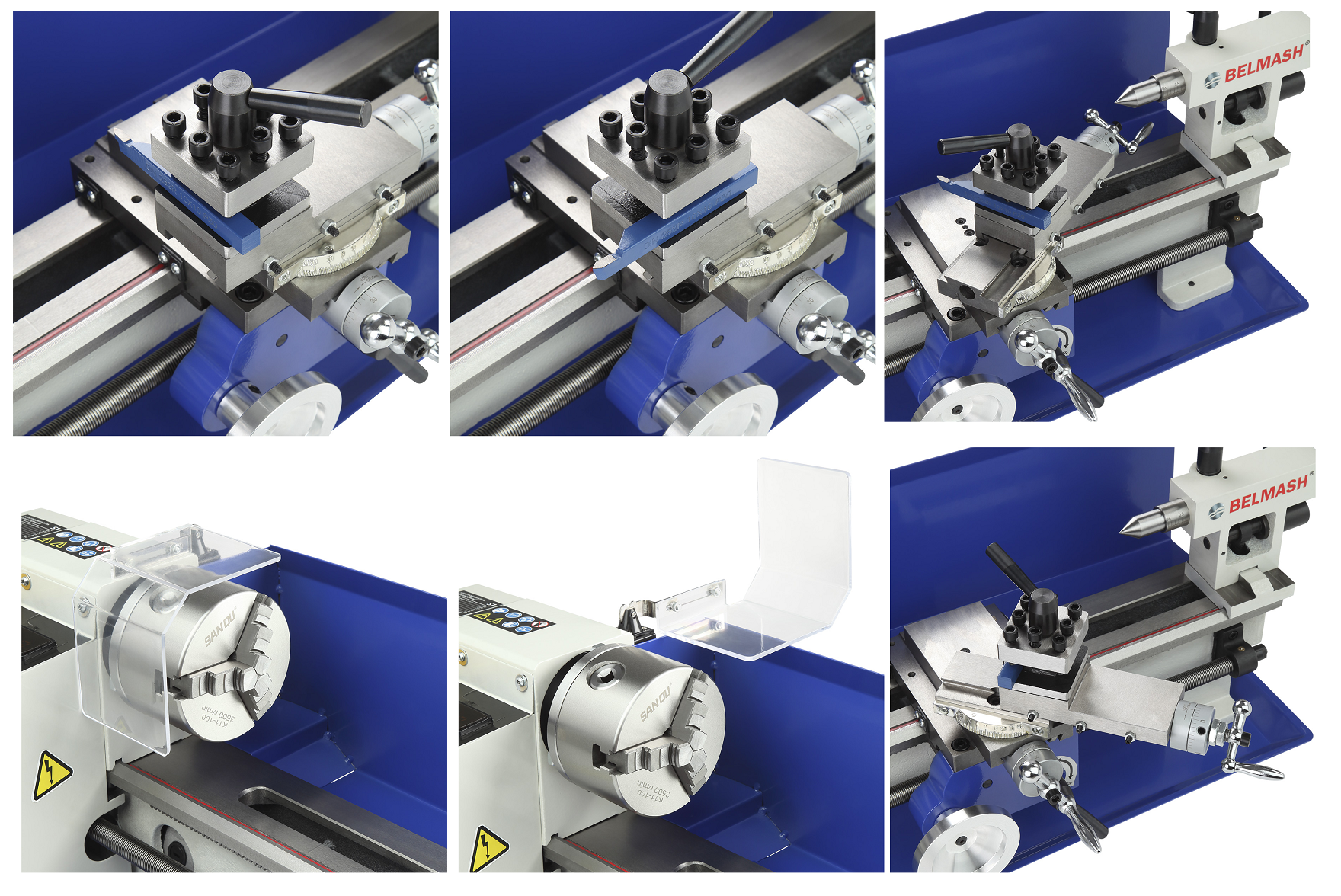

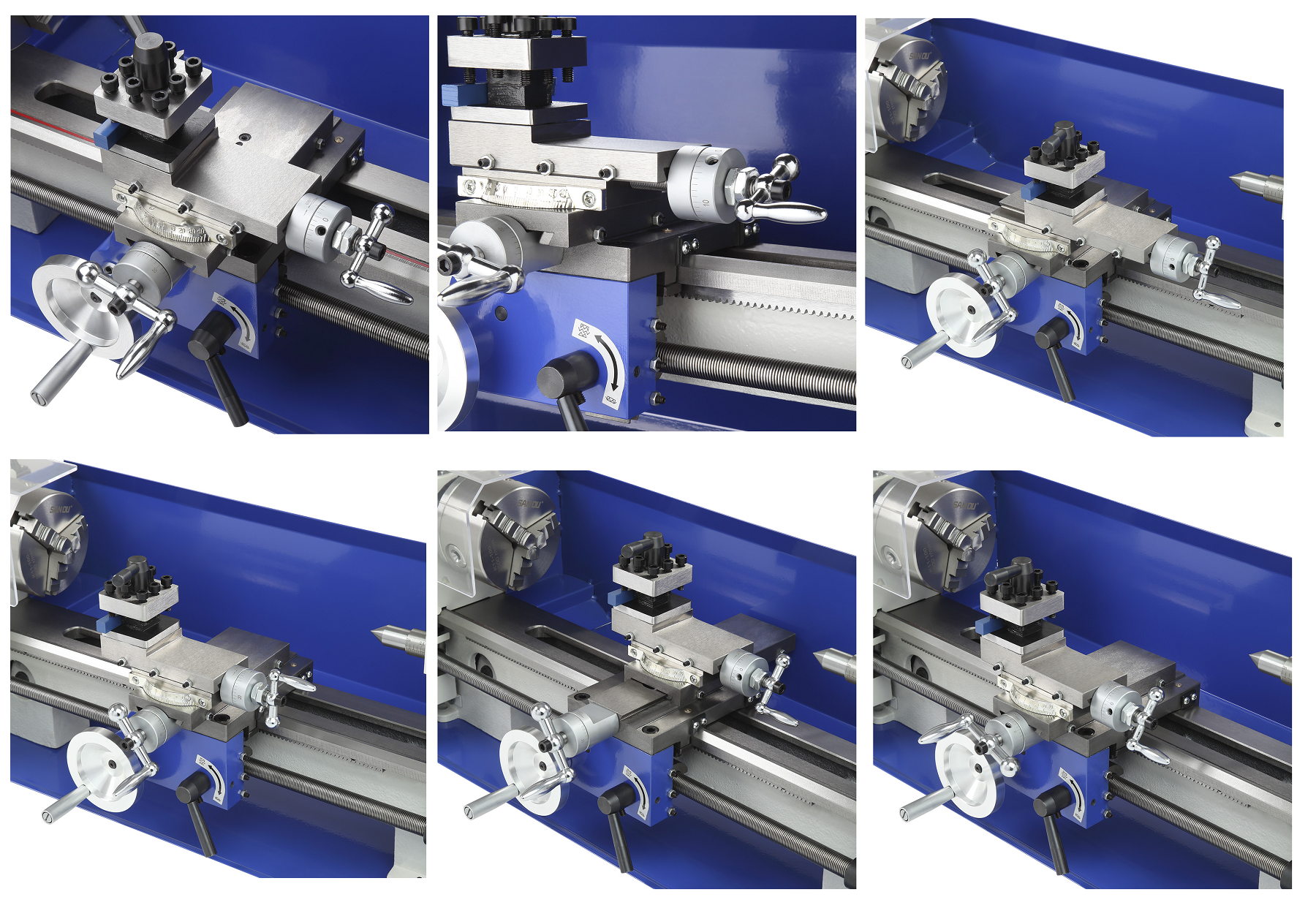

Продольный и поперечный суппорты с точной подачей 0,025 мм и возможностью поворота на ± 40° позволят выполнять сложные токарные операции и конусную обработку.

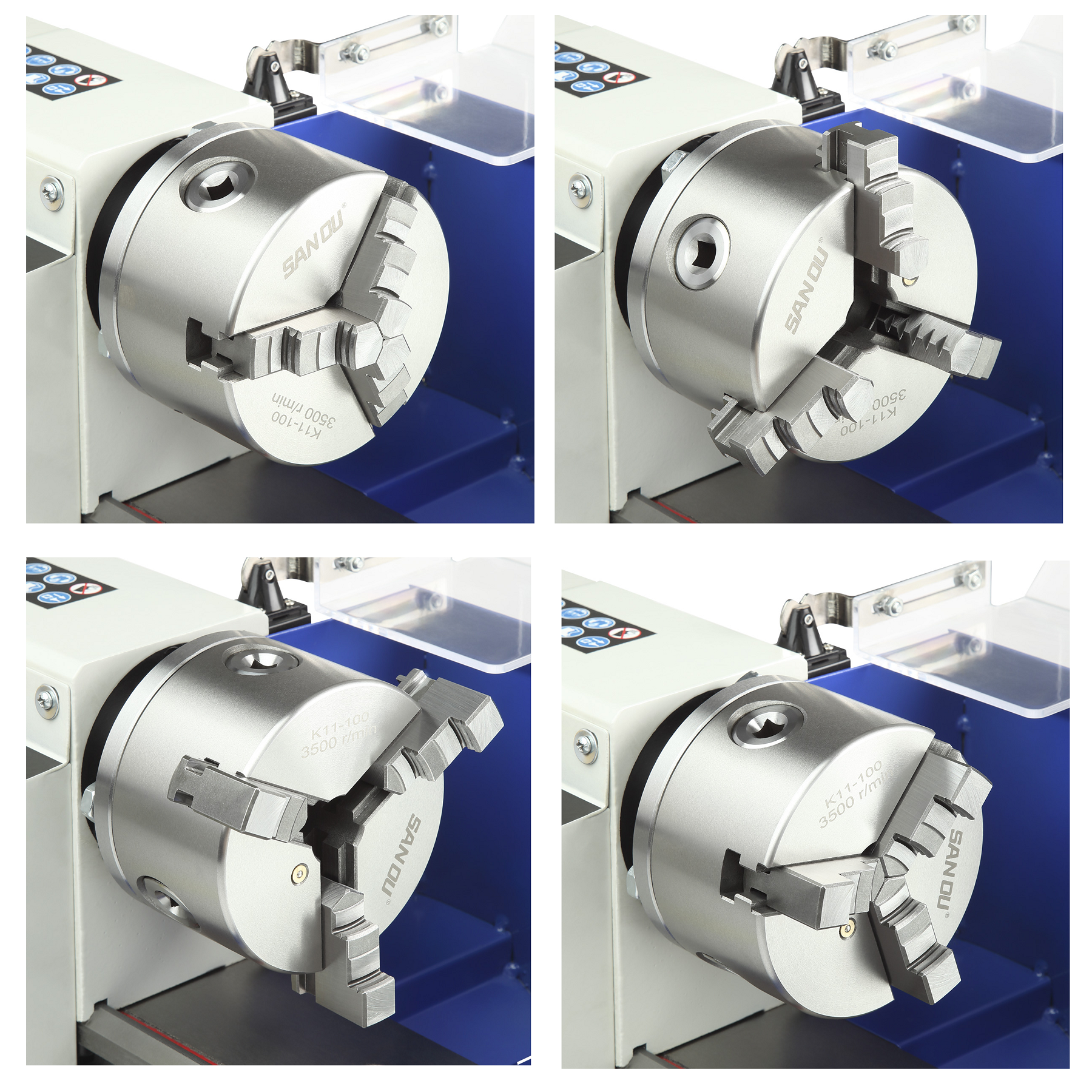

3-х кулачковый патрон D 100 мм с широким диапазоном зажима обеспечит надёжную фиксацию заготовок.
Поддержка автоподачи при нарезании резьбы и диапазон метрических резьб 0,5 - 2,5 мм делают станок удобным для точных и повторяемых работ.
Для комфортной и безопасной эксплуатации станок оснащён защитным экраном, магнитной LED- подсветкой с гибкой штангой, обеспечивающей хорошую видимость рабочей зоны.

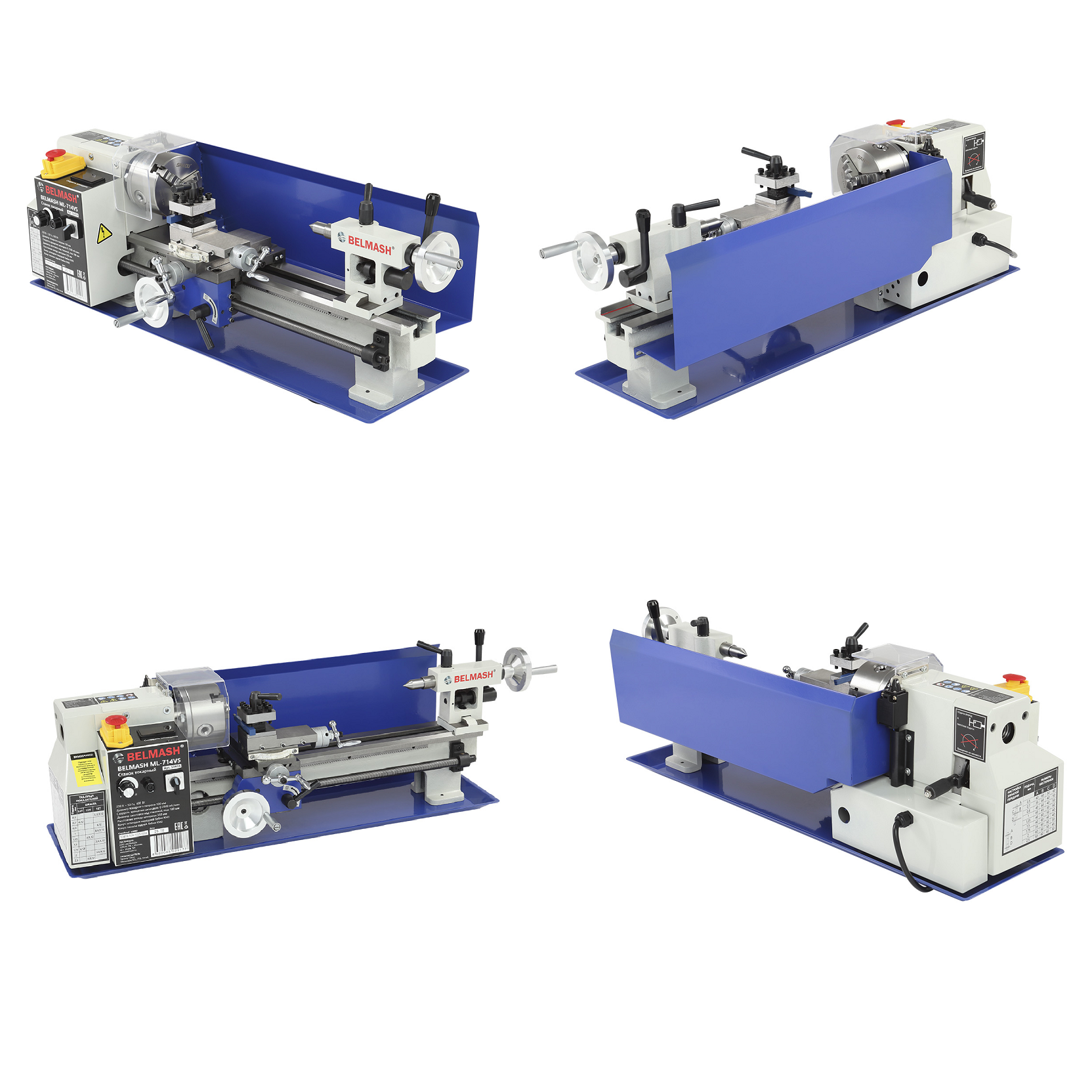

Компактные габариты, умеренный вес позволят легко разместить оборудование на верстаке без потери устойчивости.
Токарный станок является оптимальным решением для пользователей, которым требуется надёжный, точный, универсальный инструмент для регулярной обработки металла в ограниченном рабочем пространстве.
Соответствует требованиям технических регламентов:
ТР ТС 010/2011 «О безопасности машин и оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Преимущества
-
Жёсткая чугунная конструкция снизит вибрации и обеспечивает стабильную точность обработки.
-
Диапазон оборотов 0 –2500 об/мин позволит подобрать оптимальный режим под разные материалы и операции.
- Реверс, точная подача суппортов с шагом 0,025 мм, поворот продольного суппорта ± 40° и 4-х позиционный резцедержатель дают полный контроль над обработкой.
- Конусы шпинделя MT3 и пиноли MT2, патрон Ø100 мм позволят использовать стандартную и доступную оснастку.
- Ременная передача с зубчатым ремнём работает тише, снижает вибрации, продлевает срок службы узлов.
- Защитный экран и магнитная LED -подсветка улучшают обзор рабочей зоны, повышают безопасность оператора.
Характеристики
Напряжение питающей сети 220 В
Частота тока 50 Гц
Тип электродвигателя Коллекторный
Потребляемая мощность 600 Вт
Режимы работы S1
Тип ремня Зубчатый
Маркировка/размер ремня (ДШТ) 1,5 х 90/424 х 10 х 2 мм
Конус шпинделя передней бабки КМ3 (МТ3)
Диаметр сквозного отверстия шпинделя передней бабки 20 мм
Конус пиноли задней бабки КМ2 (МТ2)
Ход пиноли задней бабки, max 60 мм
Ход продольного/поперечного суппортов 75 / 75 мм
Шаг хода продольного/поперечного суппортов 0,025 / 0,025 мм
Угол поворота продольного суппорта 40°... + 40 °
Ход каретки суппортов 350 мм
Шаг угла поворота резцедержателя 90 °
Расстояние между центрами, max 340 мм
Максимальный диаметр обработки над станиной 180 мм
Диапазон метрических резьб 0,5 - 2,5 мм
Диапазон зажима внутренними кулачками патрона 2 - 30 мм
Диапазон распора внутренними кулачками патрона 30 - 90 мм
Диапазон зажима внешними кулачками патрона 30-80 мм
Размер угольных щеток (ДШТ) 12 х 10 х 3 мм
Тип передачи Ременная
Диаметр патрона 100 мм
Частота вращения шпинделя 0 -2500 об/мин.
Подсветка Магнитная с гибкой штангой
Длина электрошнура 1,2 м
Тип токарного патрона Трехкулачковый
Диапазон частоты вращения шпинделя передней бабки 0 -2500 об/мин.
Материал изготовления:
- станины Чугун (HT200)
- суппортов поперечного/продольного Чугун (HT200)
- каретки суппортов Чугун (HT200)
- бабок передней/задней Чугун
- шкивов приводных Углеродистая сталь
Высота рабочей поверхности над уровнем верстака 220 мм
Уровень звукового давления (шума) 85 дБ
Габаритный размер (Д Ш В) 883 х 360 х 380 мм
Размер упаковки (Д Ш В) 870 х 330 х 430 мм
Масса нетто 42.5 кг
Масса брутто 51.3 кг
Комплектация
Станок токарный в сборе
Экран защитный*
Патрон трехкулачковый*
Отвертка крестовая 2
Набор шестигранных ключей (2, 2,5, 3, 4, 5, 6 мм)
Ключ рожковый 17/14 мм 2
Ключ рожковый 14/12 мм
Набор токарных резцов 10×10 (7 шт.)
Ящик пластиковый
Ножка виброгасящая 4
Ремень зубчатый (дополнительный)
Предохранитель плавкий
Центр задней бабки
Масленка пластиковая
Ключ токарного патрона
Набор сменных шестеренок (9 шт.)
LED-подсветка на магните с кабелем в футляре
Ручка маховика 2
Винт-фиксатор 4
Кулачок обратный 3
Поддон
Винт крепления поддона М6×20 4
Ручка поперечного суппорта
Руководство по эксплуатации
Упаковка
*Деталь может быть установлена на изделие
