Применение
Для любительского применения.
Станок предназначен для фугования древесины и продуктов ее переработки.
Описание

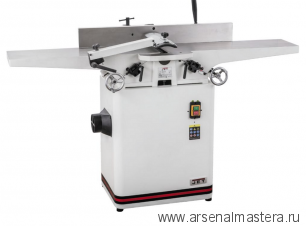

Фуговальный станок с длинными чугунными столами. Благодаря тому, что он выполнен по той же компоновочной схеме, что и профессиональные модели Jet, он точен и удобен в работе.
Конструктивно он состоит из двух частей. В нижней, играющей роль тумбы-подставки, располагается однофазный асинхронный («индукционный») мотор мощностью немного более киловатта и кожух сбора стружки со 100-миллиметровым патрубком для подключения к вытяжной установке. Верхняя часть состоит из чугунного основания, где размещен строгальный вал, и чугунных же рабочих столов с соответствующим оснащением, состоящим из защитного кожуха и упора заготовки. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола регулируют глубину строгания, для чего есть соответствующая разметка; принимающий (задний) смещают только при наладочных операциях во время обслуживания станка.
Упор заготовки чугунный, с механизмом для регулировки наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.
Ножевой вал укомплектован тремя ножами, допускающими повторную заточку. Их типоразмер такой же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.
Особенности
-
Регулировка глубины строгания
-
Регулируемый фуговальный упор
-
Регулируемое ограждение ножевого вала
-
Фуговальные столы из чугунного литья
-
Фуговальный упор из чугунного литья
Характеристики
Напряжение, В 230
Потребляемая мощность, кВт 1,5
Частота вращения строгального вала 4400 об/мин
Диаметр строгального вала 61 мм
Размер ножей (ДхШхТ) 155х19х3,0 мм
Количество ножей 3
Максимальная ширина заготовки, мм 150
Глубина строгания за один проход 0-3,0 мм
Размеры фуговального стола (ДхШ) 1215x182 мм
Размеры фуговального упора (ДхВ) 750x114 мм
Угол наклона фуговального упора -45-0-45°
Диаметр вытяжного штуцера, мм 100
Тип станка Дерево
Длина, мм 1215
Ширина, мм 650
Высота, мм 1050
Масса, кг 103
Длина в упаковке, см 124,5
Ширина в упаковке, см 37,5
Высота в упаковке, см 30,5
Масса в упаковке, кг 118
Комплектация
Станок
Комплект ножей (установлен на валу)
Фуговальный упор
Ограждение ножевого вала
Производство JPW Tools AG (Швейцария/Тайвань).
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
