Применение

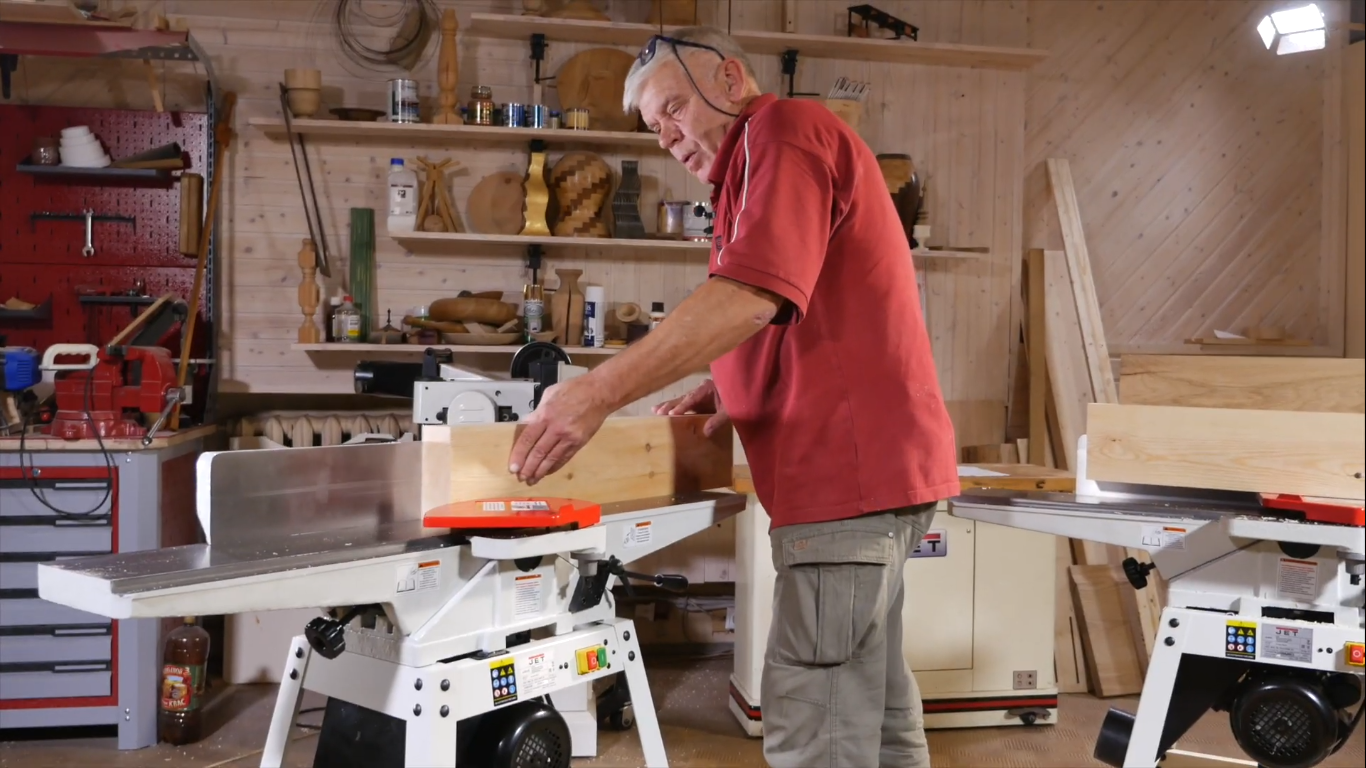

Фуговальный станок с длинными чугунными столами для любительского применения

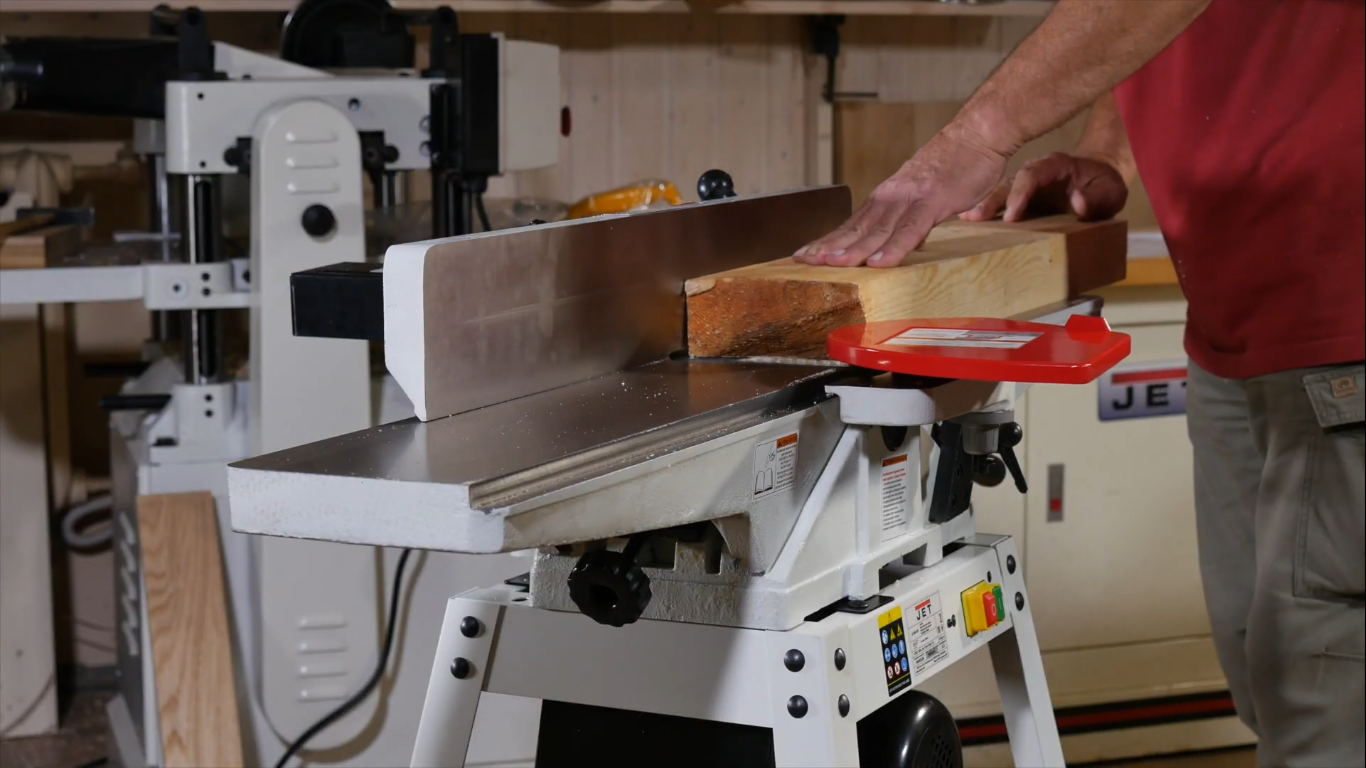

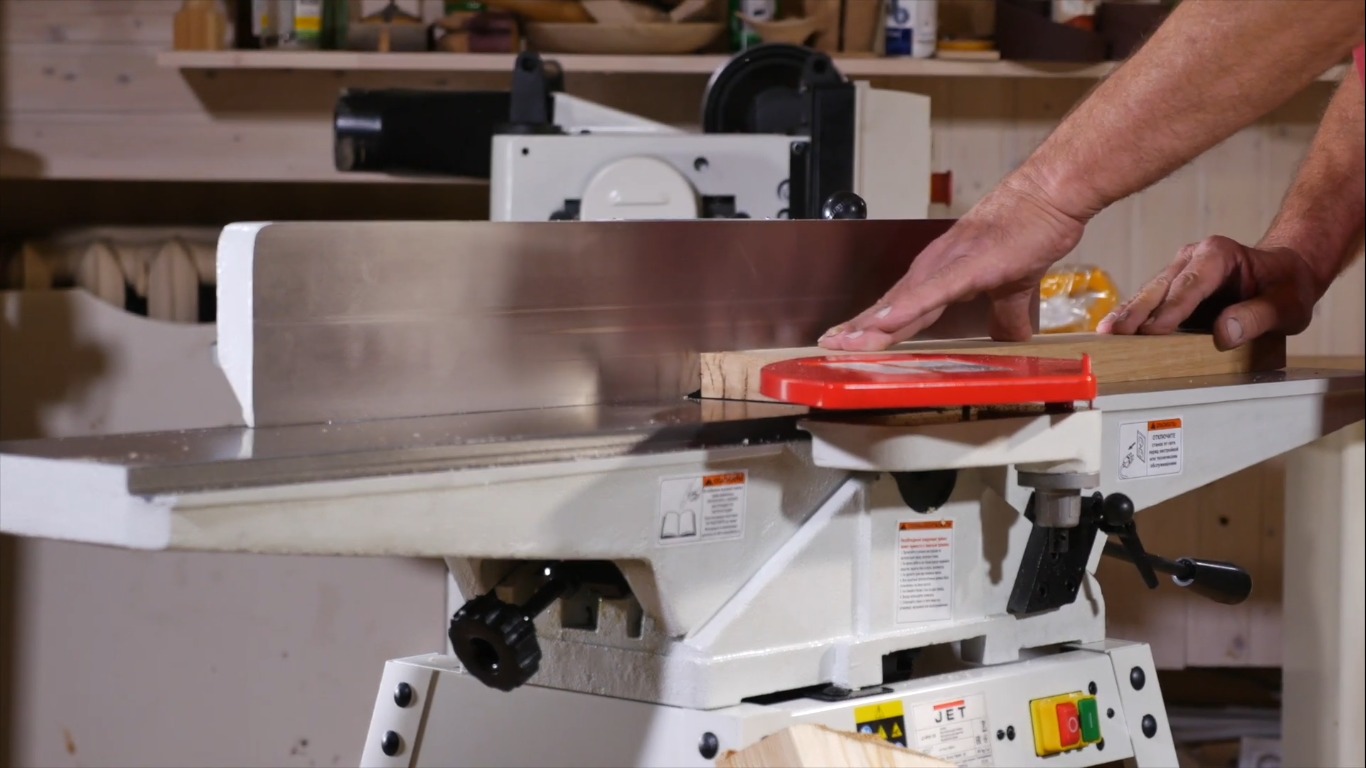

Предназначен для строгания древесины и древесных материалов.
Описание

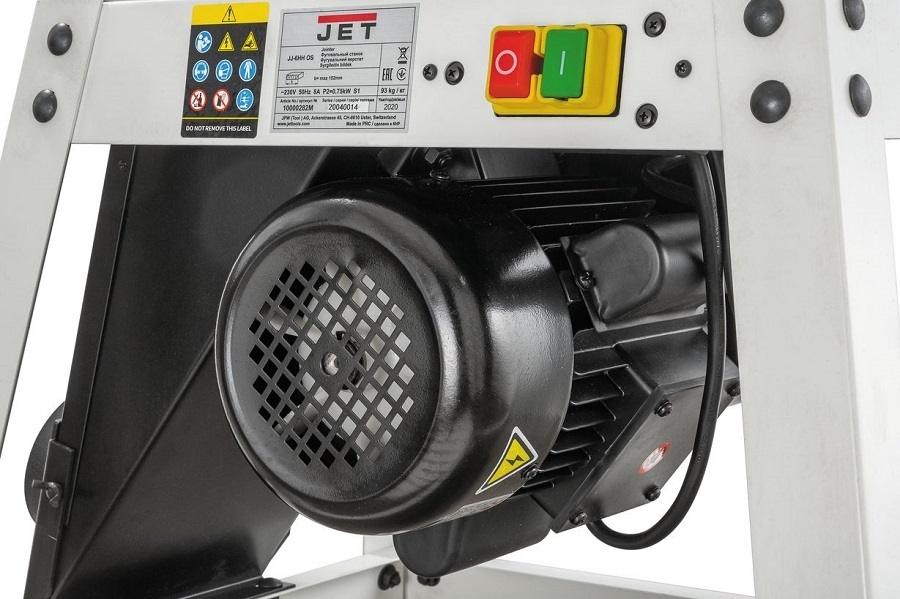

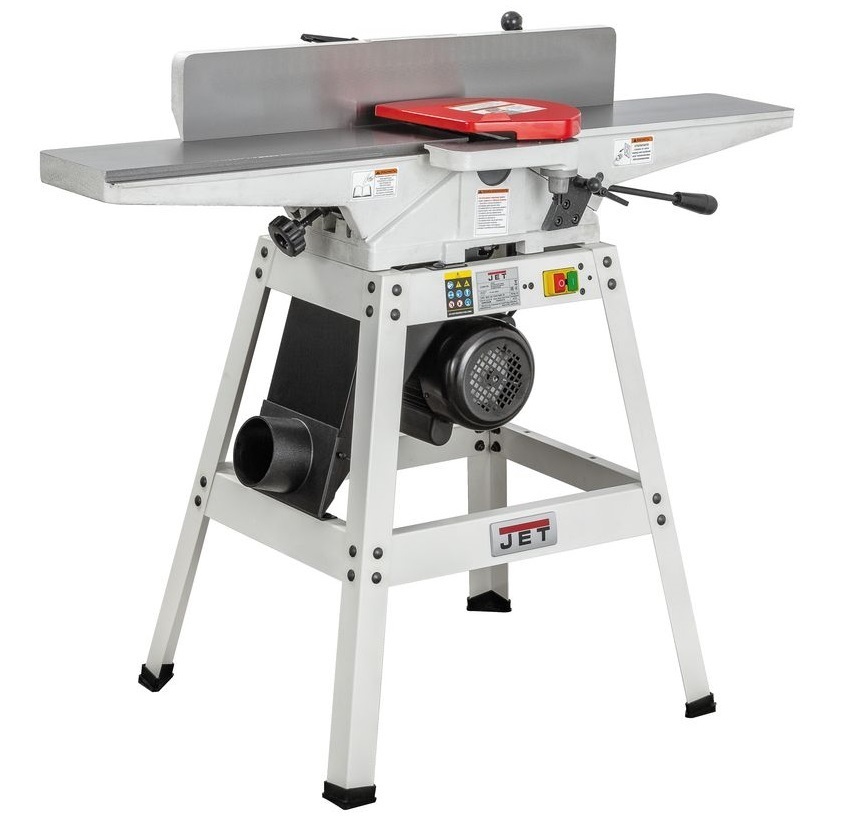

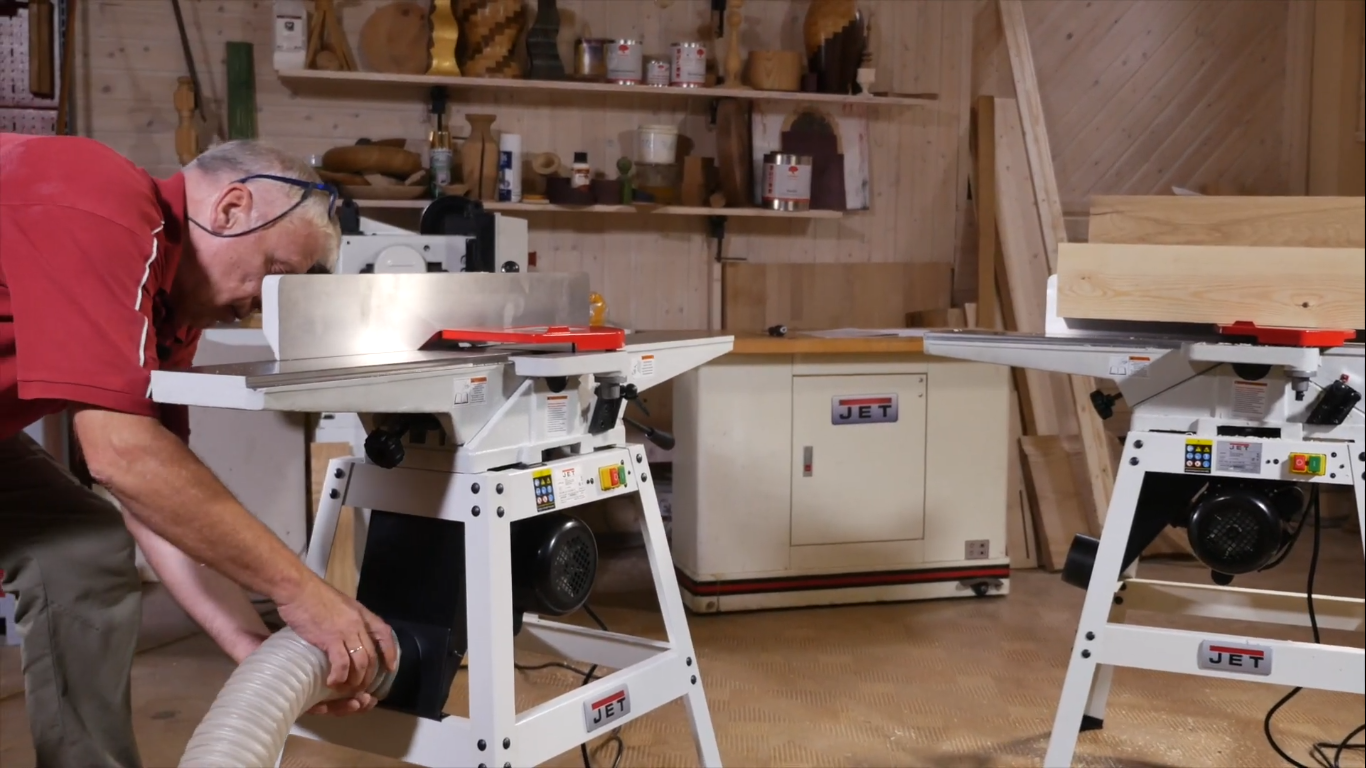

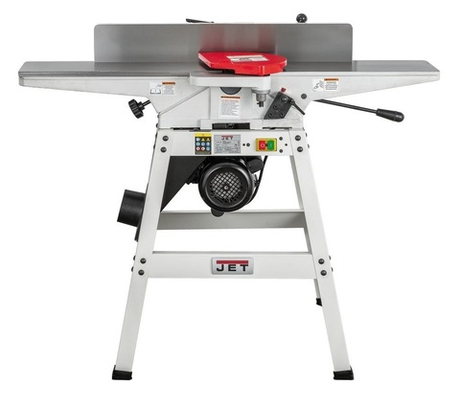

Имеет классический дизайн с регулировкой высоты столов по наклонным направляющим. Базируется на открытой подставке, в пространстве которой расположен асинхронный однофазный двигатель. Привод ножевого барабана одним клиновым ремнем. Регулируемый фуговальный упор и его кронштейн сделаны из массивных чугунных отливок. Сдвижной защитный экран – алюминиевый. Стружка удаляется через 100-миллиметровый патрубок и кожух, расположенные снизу станка.

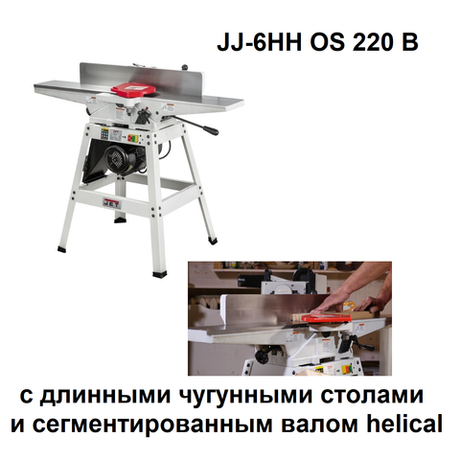

В штатной комплектации строгание производится тремя прямыми лезвиями. Для повышения качества обработки древесины и улучшения рабочих параметров можно приобрести и установить вал helical. Он оснащен тридцатью твердосплавными режущими сегментами, каждый из которых имеет четыре грани для переворачивания при износе. Лезвия расположены в несколько спиральных рядов и имеют скругленные радиусные кромки, за счет чего достигается более качественное без характерной «гребенки» строгание, снижается вероятность выкрашивания сучков и разлохмачивания волокон на свилеватых участках. Уменьшается уровень вибрации, стружка отходит более мелкая – она не забивает каналы системы аспирации и плотнее укладывается в накопитель.
Правильная установка ножей имеет решающее значение для надлежащей работы фуговального станка и очень важна для поддержания остроты ножей. Если один нож выше, чем другие, он испытывает большую нагрузку, и, следовательно, изнашивается намного быстрее, чем другие. Существует два варианта установки ножей - метод линейки и метод установочного шаблона. У каждого варианта есть свои преимущества и недостатки, и правильный выбор для вас станет вопросом личных предпочтений.

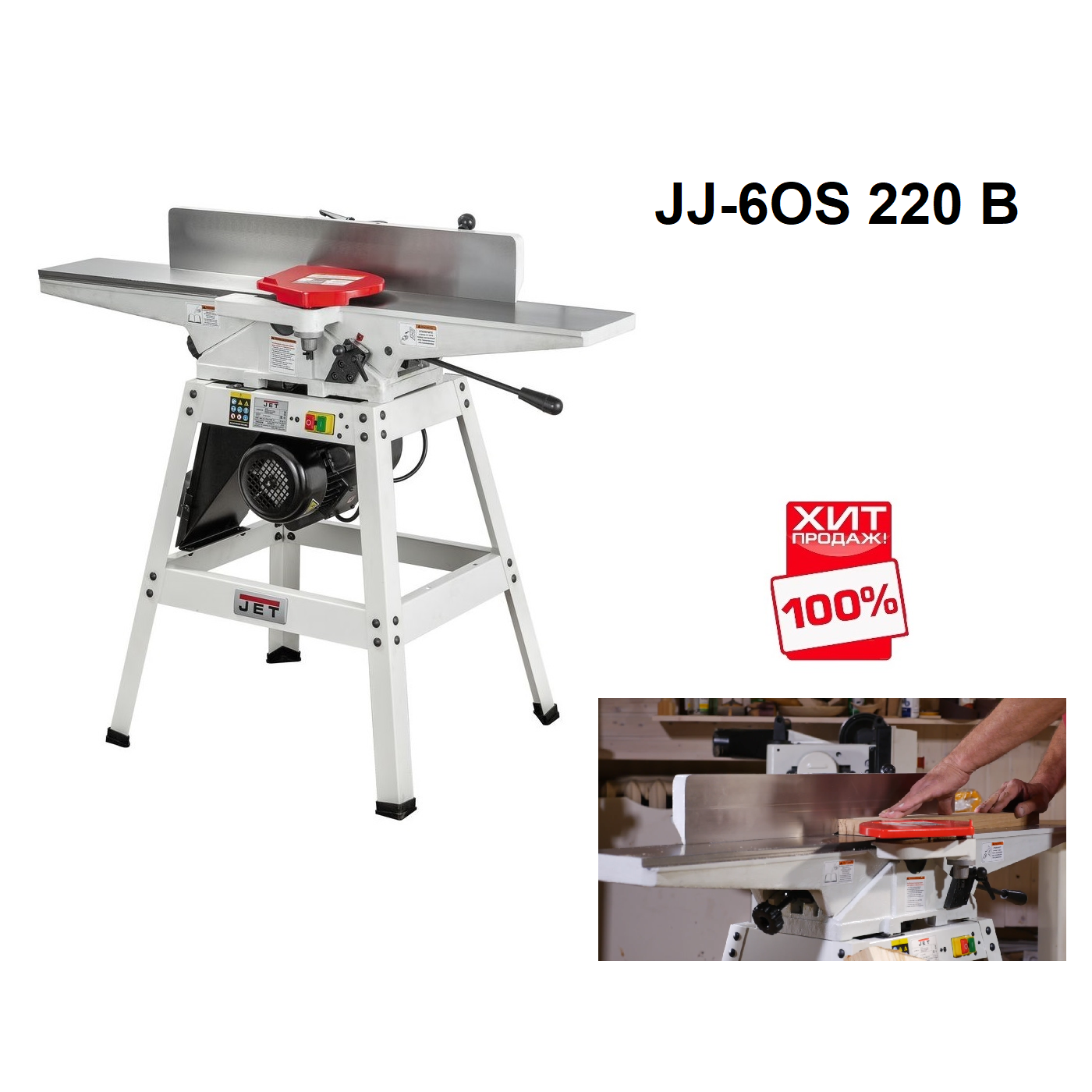

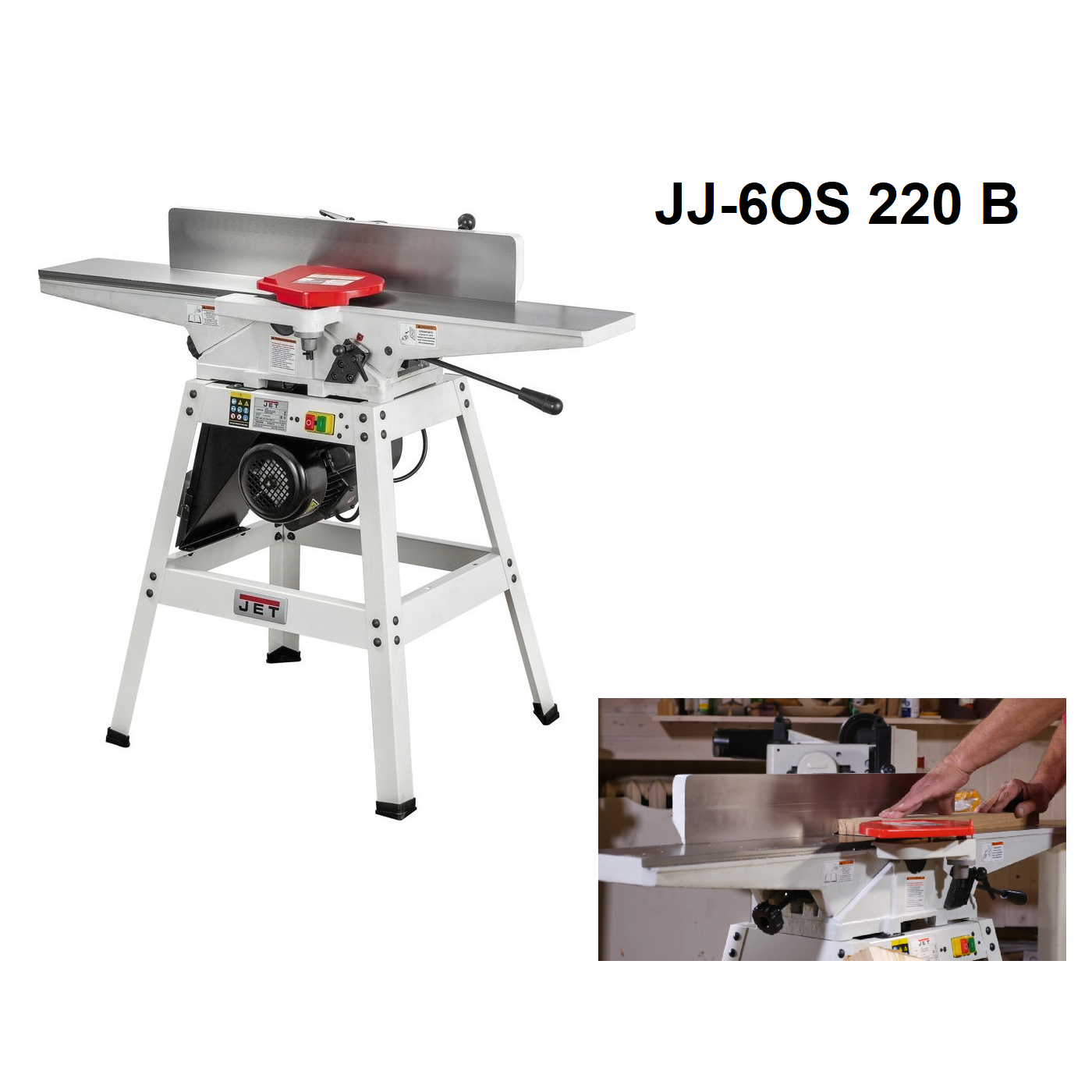

Ножевой вал helical с многогранными режущими пластинами (артикул 10000098) предназначен для замены ножевого вала с прямыми ножами на фуговальном станке модели JJ-6OS (установка вала описана в инструкции ниже).
Преимущества
-
Возможность установки строгального вала helical
-
Регулировка глубины строгания
-

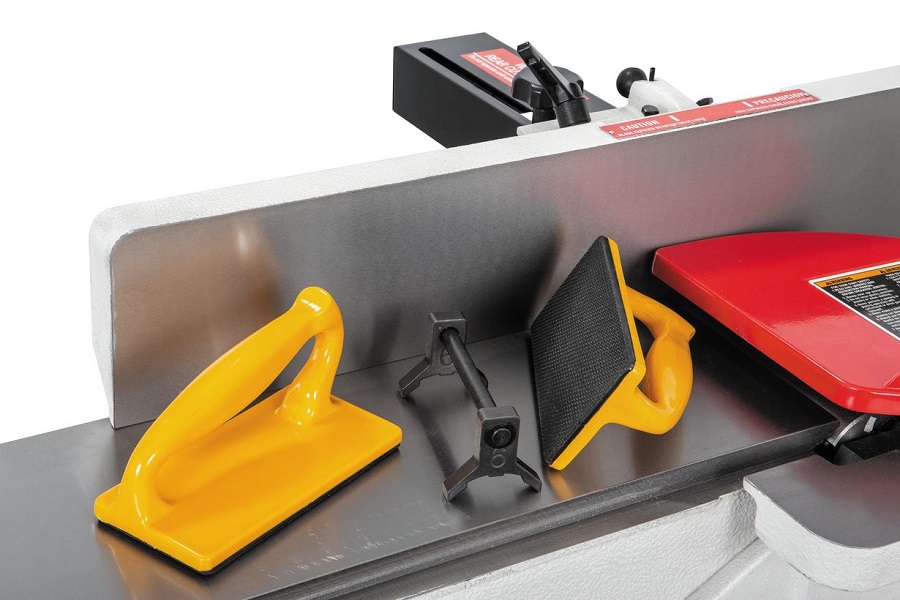

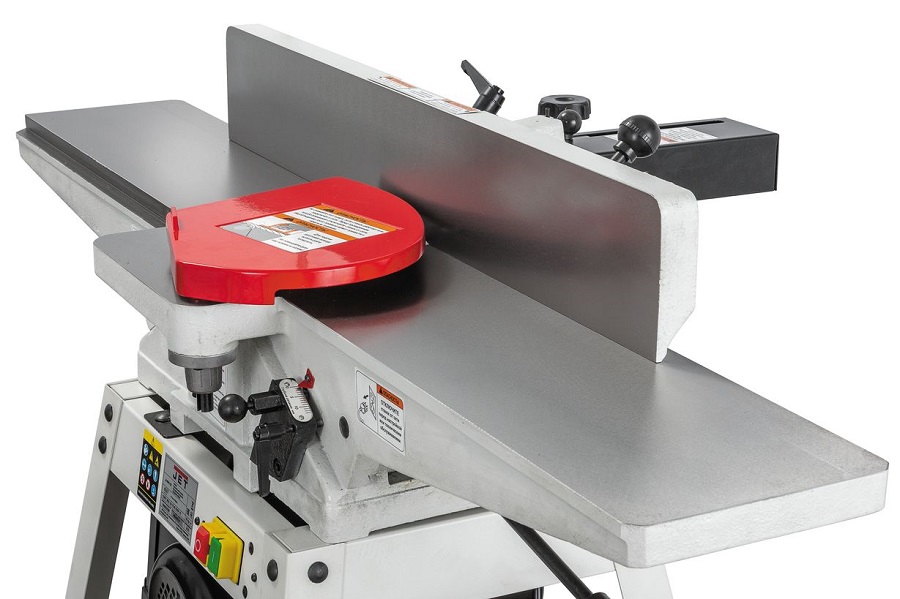

Регулируемый фуговальный упор
-
Сдвижное ограждение ножевого вала
-
Фуговальные столы из чугунного литья
-
Комплект опорных ног для напольной установки
Характеристики
Напряжение, В 220
Потребляемая (выходная) мощность, кВт 1,1 (0,75)
Частота вращения строгального вала 4800 об/мин
Диаметр строгального вала 65 мм

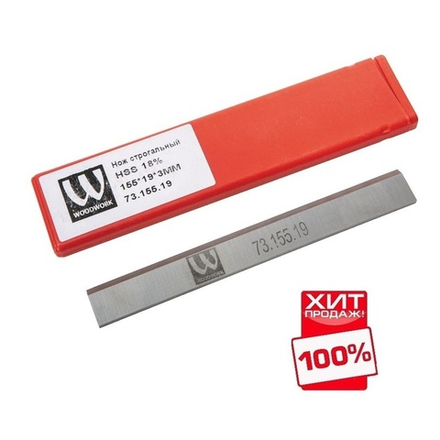

Размер ножей (ДхШхТ) 152х16,5х3,0 мм
Количество ножей 3
Максимальная ширина заготовки, мм 150 мм
Глубина строгания за один проход 0-3 мм
Размеры фуговального стола (ДхШ) 1180x190 мм
Размеры фуговального упора (ДхВ) 745x115 мм
Угол наклона фуговального упора -45°-0-45°
Диаметр вытяжного штуцера, мм 100 мм
Длина, мм 1180
Ширина, мм 630
Высота, мм 970
Масса, кг 93
в упаковке
Длина , см 123
Ширина , см 53
Высота , см 38
Масса кг 99
Комплектация
Комплект ножей (установлен на валу)
Фуговальный упор
Ограждение ножевого вала
Комплект опорных ног
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
