Применение
Для обработки древесины с целью придания ей необходимых размеров и форм.
При соответствующей наладке на станке можно выполнять следующие виды обработки:
-
строгание (фугование) по пласти или кромкам
-
строгание (фугование) под углом (по ребрам)
-
выборку четверти

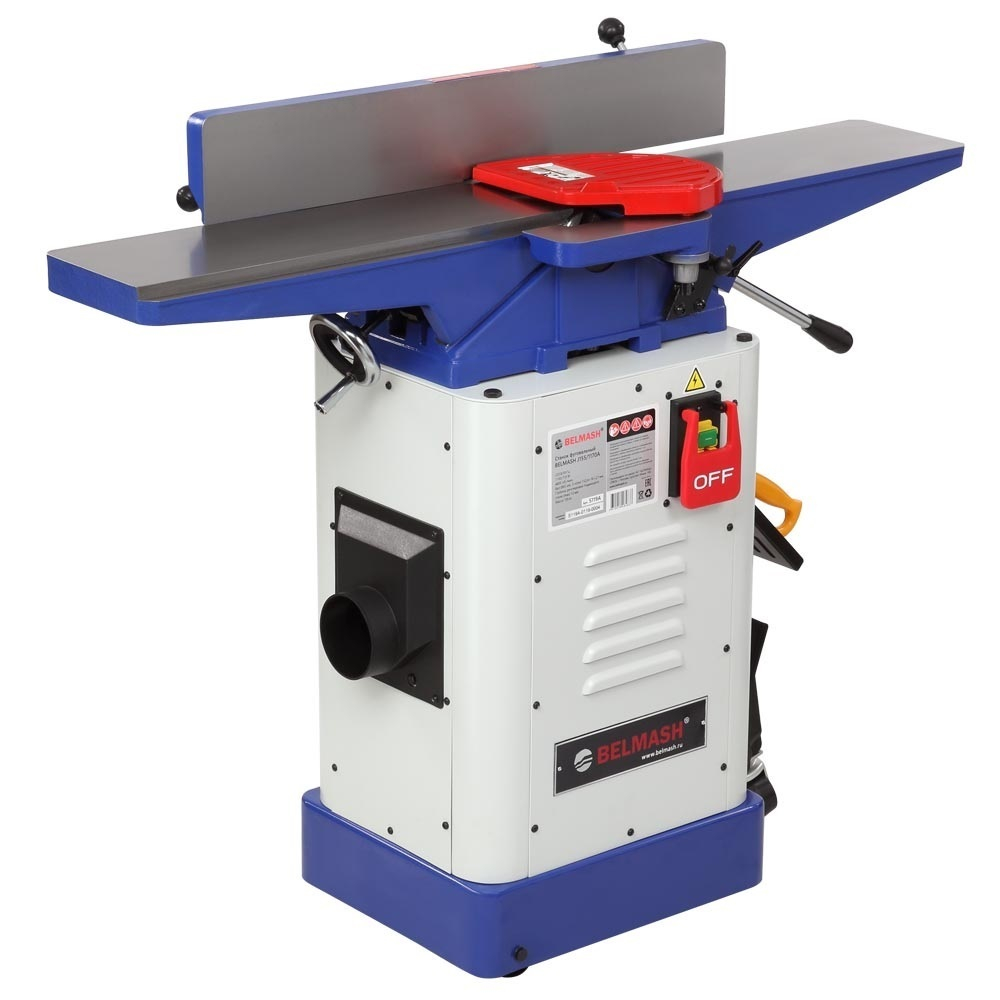

Описание

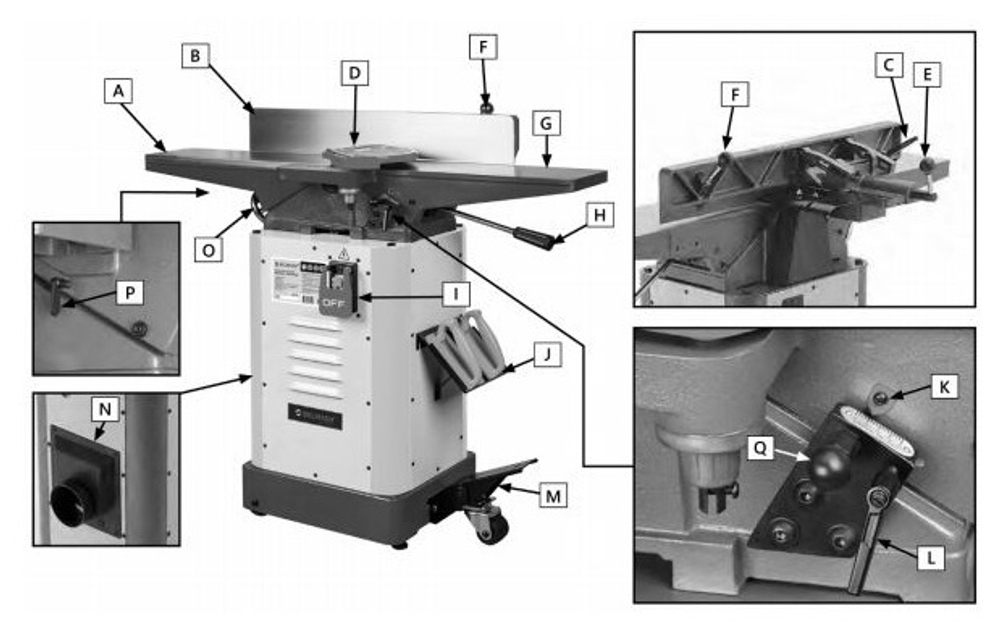

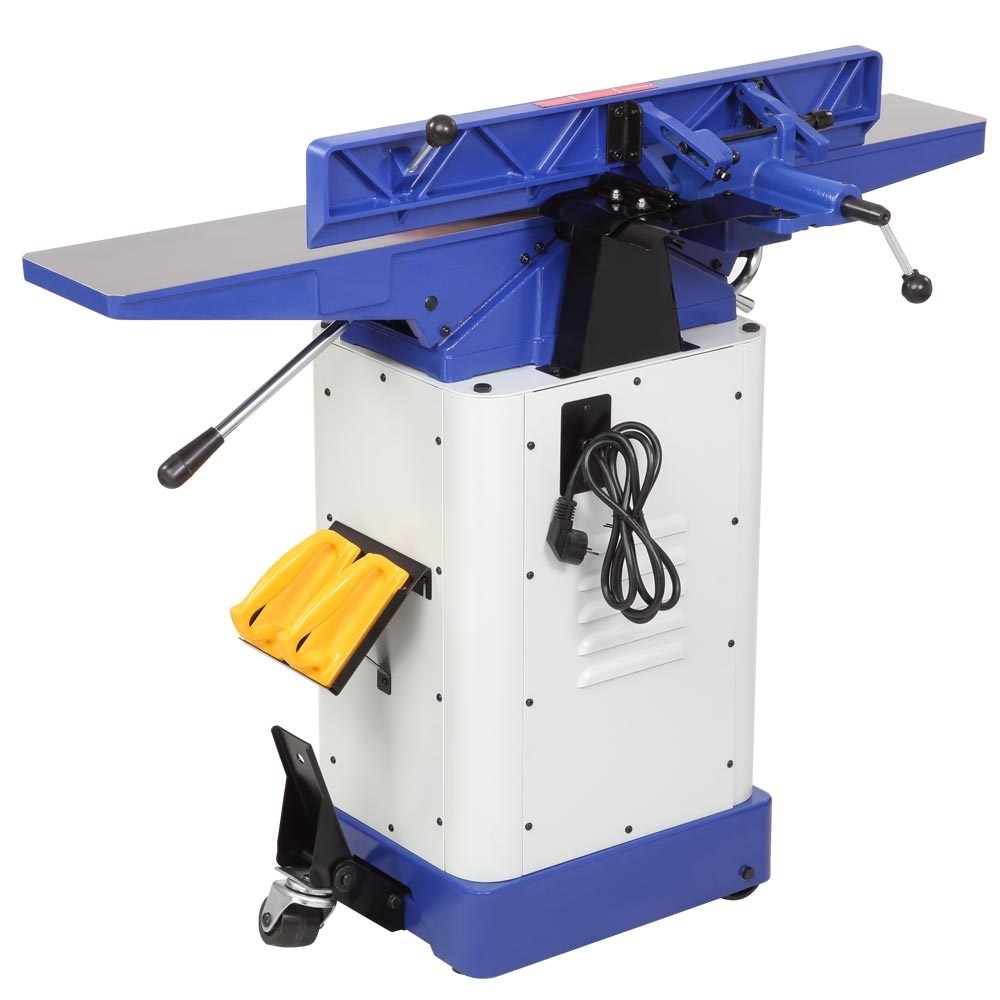

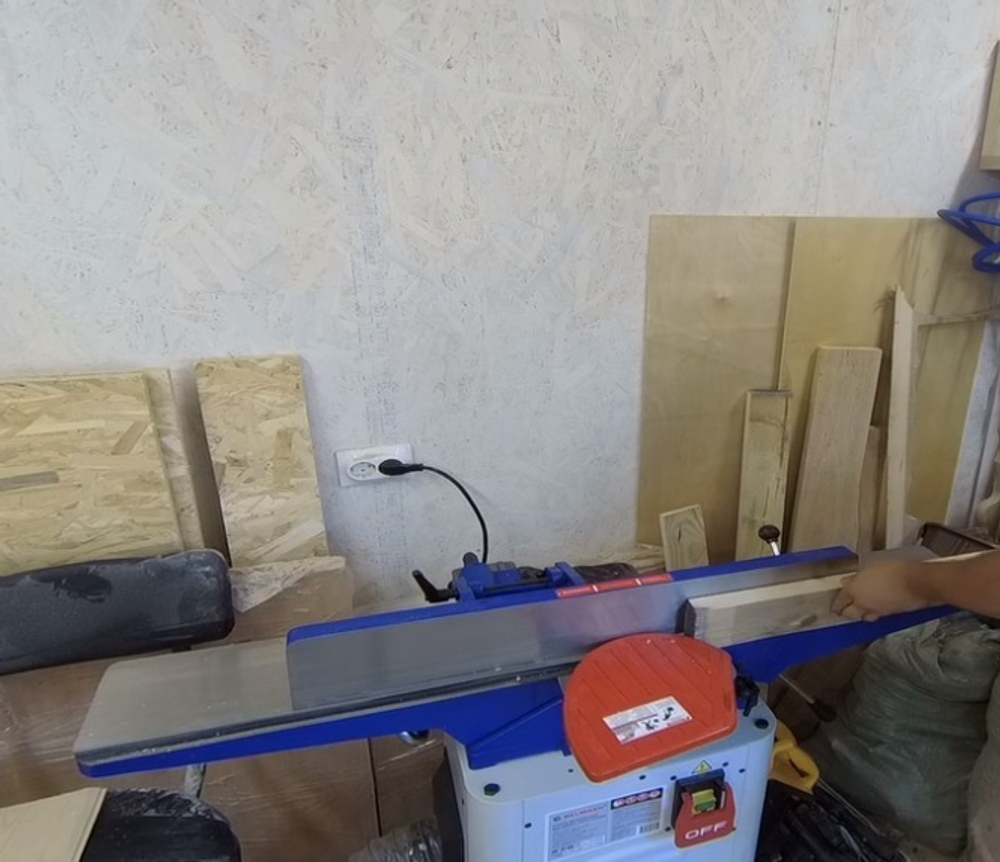

Основными деталями станка являются ножевой вал, столы приема и подачи и параллельный упор. Типичный рез на фуговальном станке выполняется путем прочного удержания заготовки на столе приема и с упором на параллельную направляющую и движении заготовки вдоль ножевого вала. По мере движения заготовки по ножевом валу, ножи выполняют несколько тонких резов, «сбривая» поверхность заготовки. После прохода по ножевом валу заготовка попадает на стол приема, который так же, как и параллельный упор продолжает направлять заготовку в плоскости до тех пор, пока она вся не пройдет через ножевой вал. Большинство резов повторяют несколько раз, чтобы достичь желаемого результата.

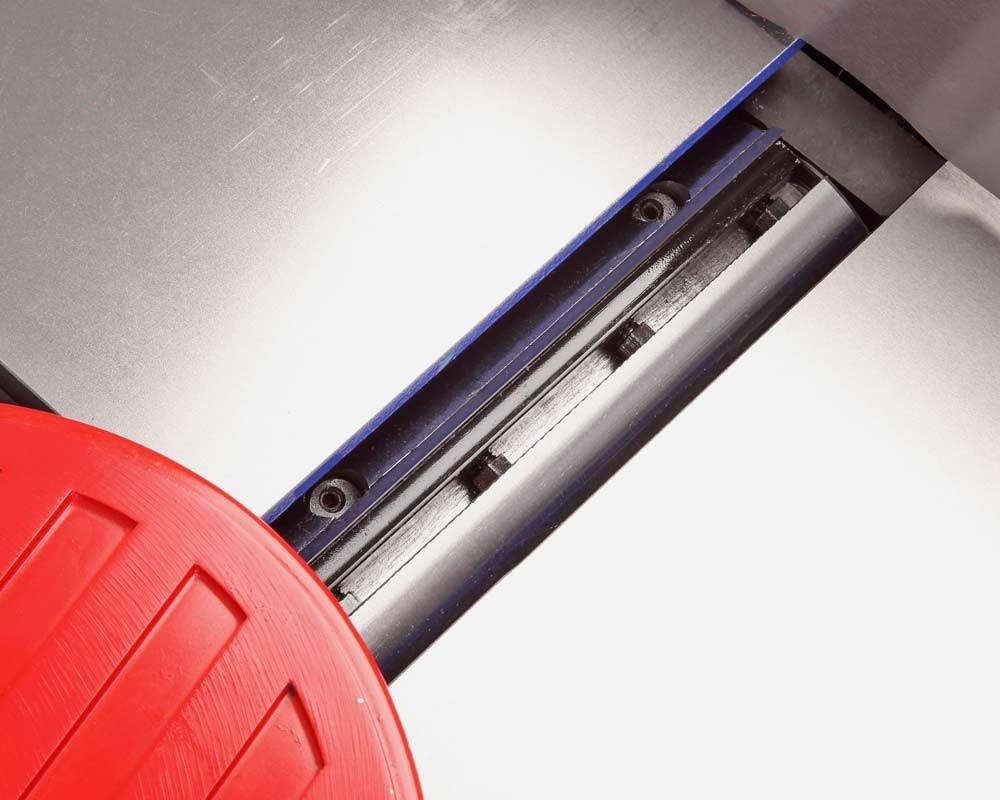

Максимальная ширина обрабатываемой заготовки составляет 152 мм. Строгальный вал оснащен тремя ножами.

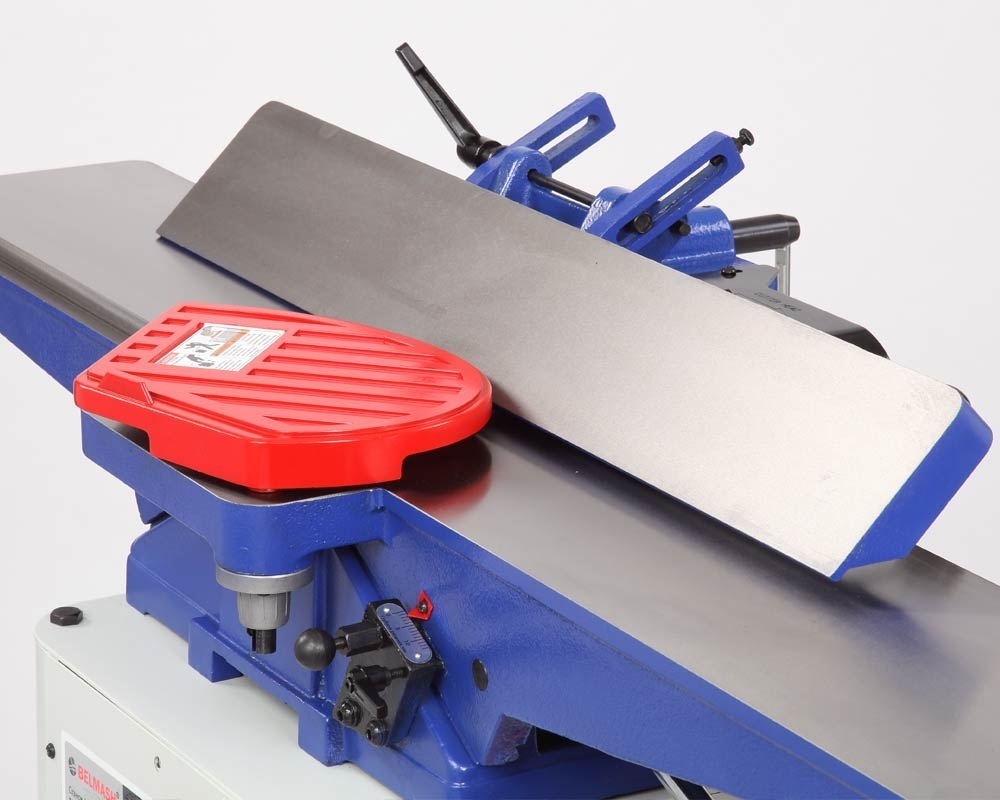

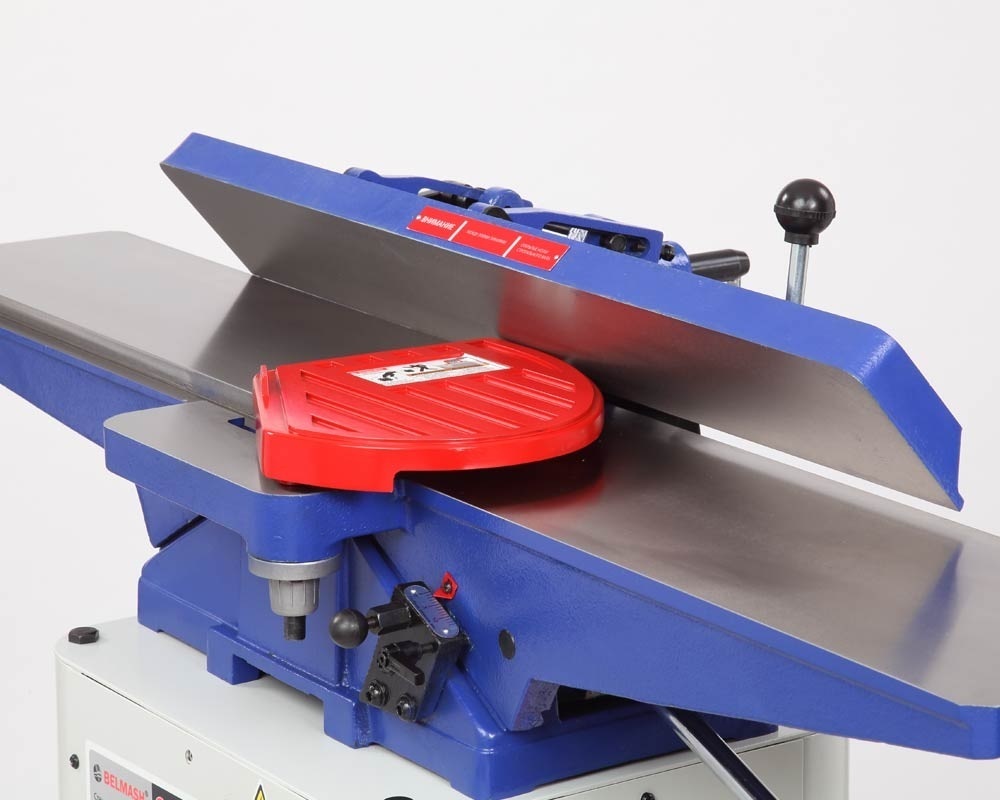

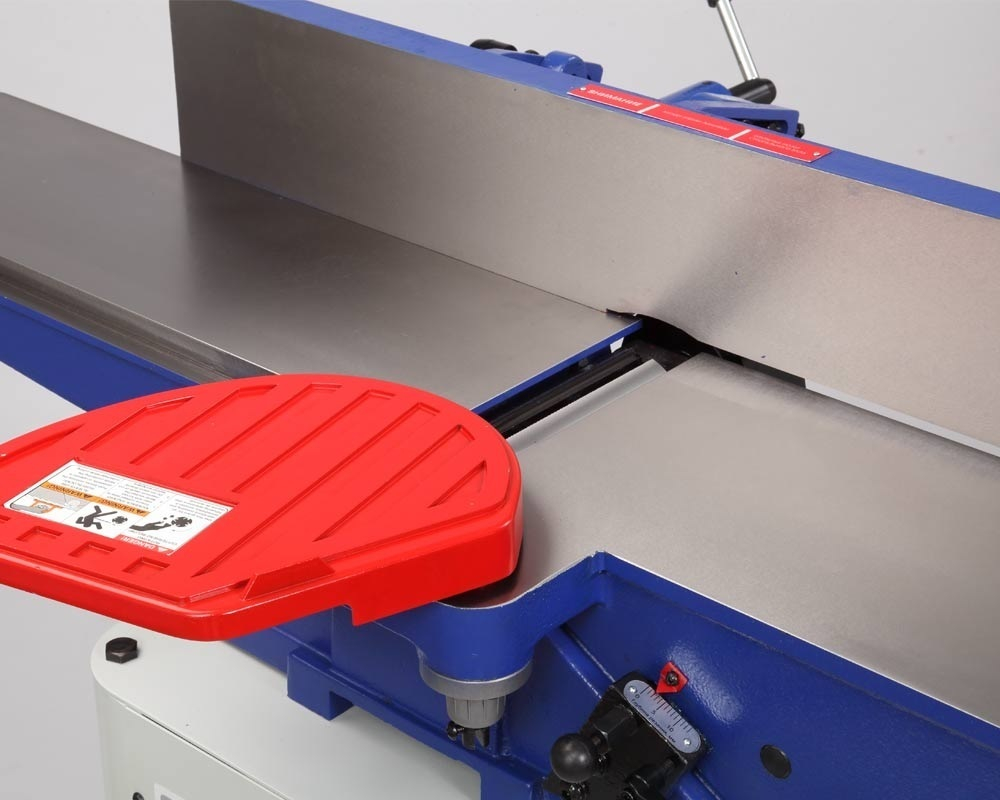

Рабочий стол и параллельный упор выполнены из чугуна. Для безопасной работы станок оборудован литым защитным кожухом ножевого вала. Также в комплекте есть специальные упоры для подачи заготовки.

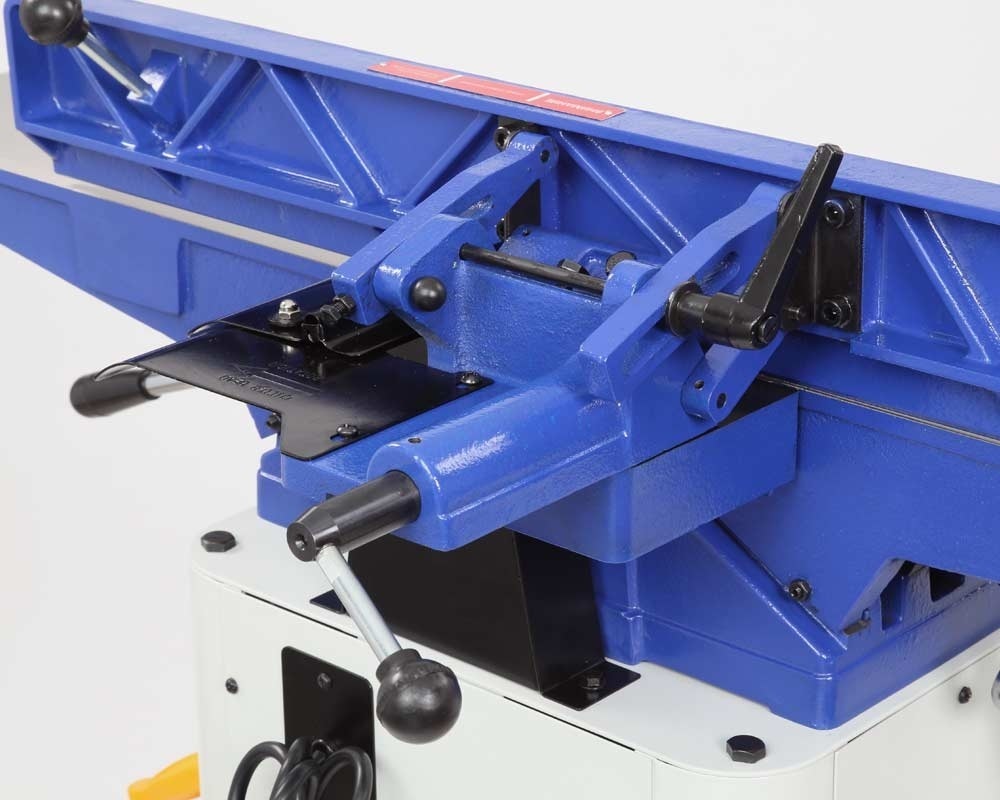

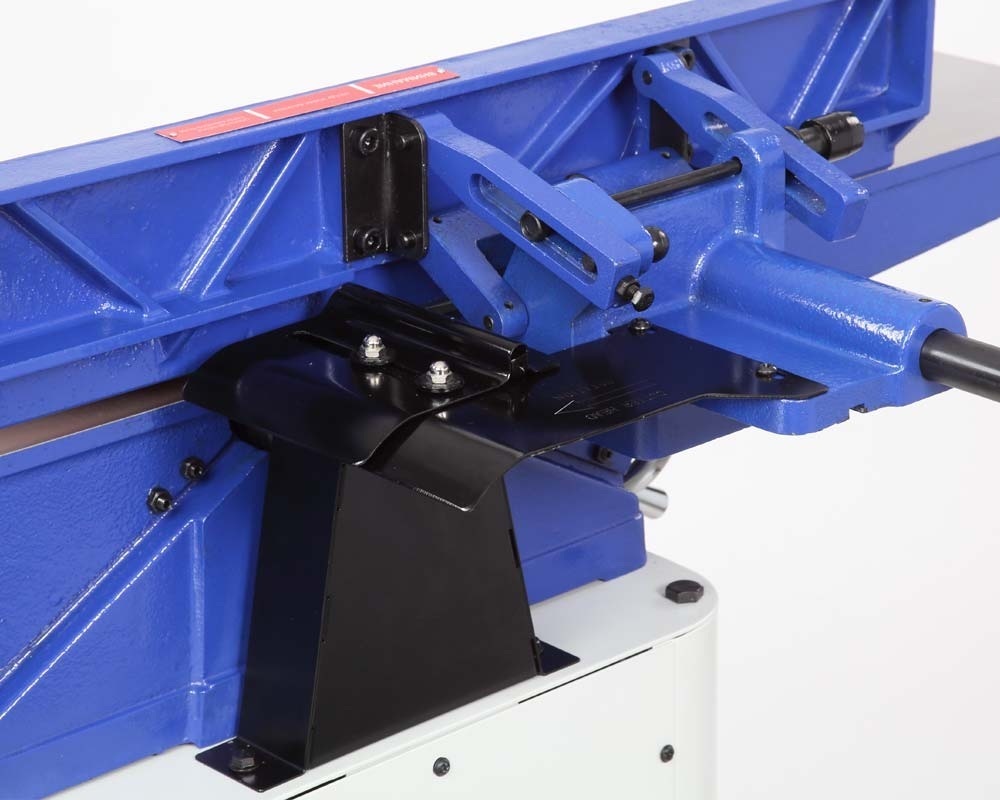

Параллельный упор позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны.

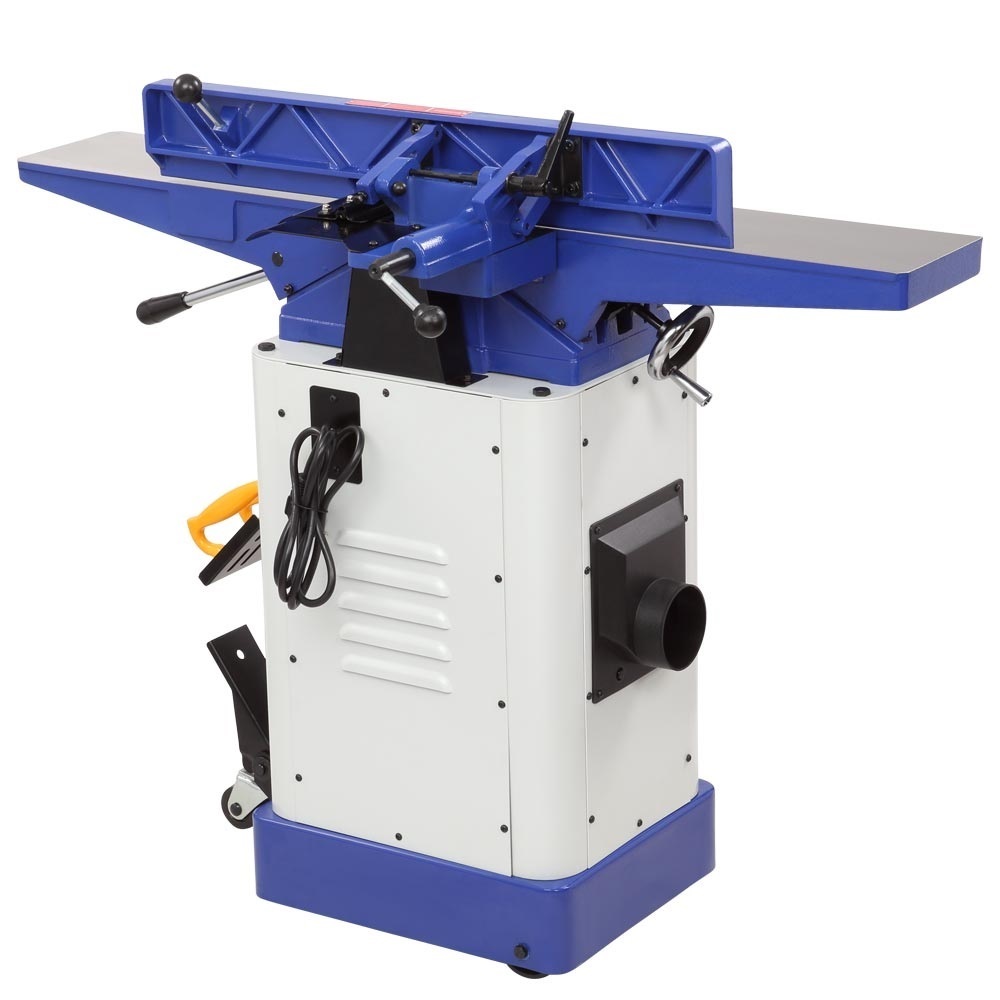

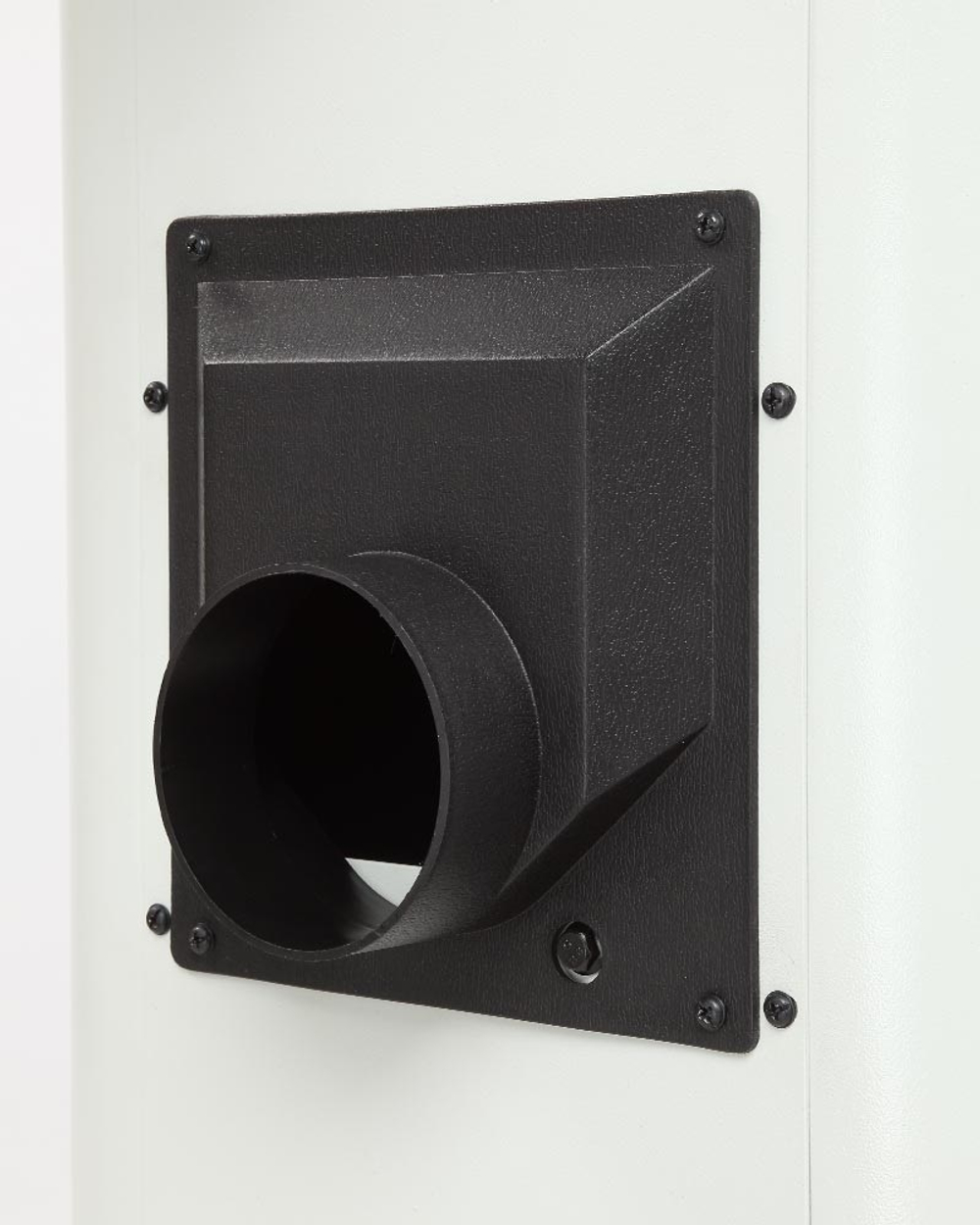

Для отвода отходов обработки установлен аспирационный патрубок диаметром 103 мм, к которому можно подключить вытяжную установку.

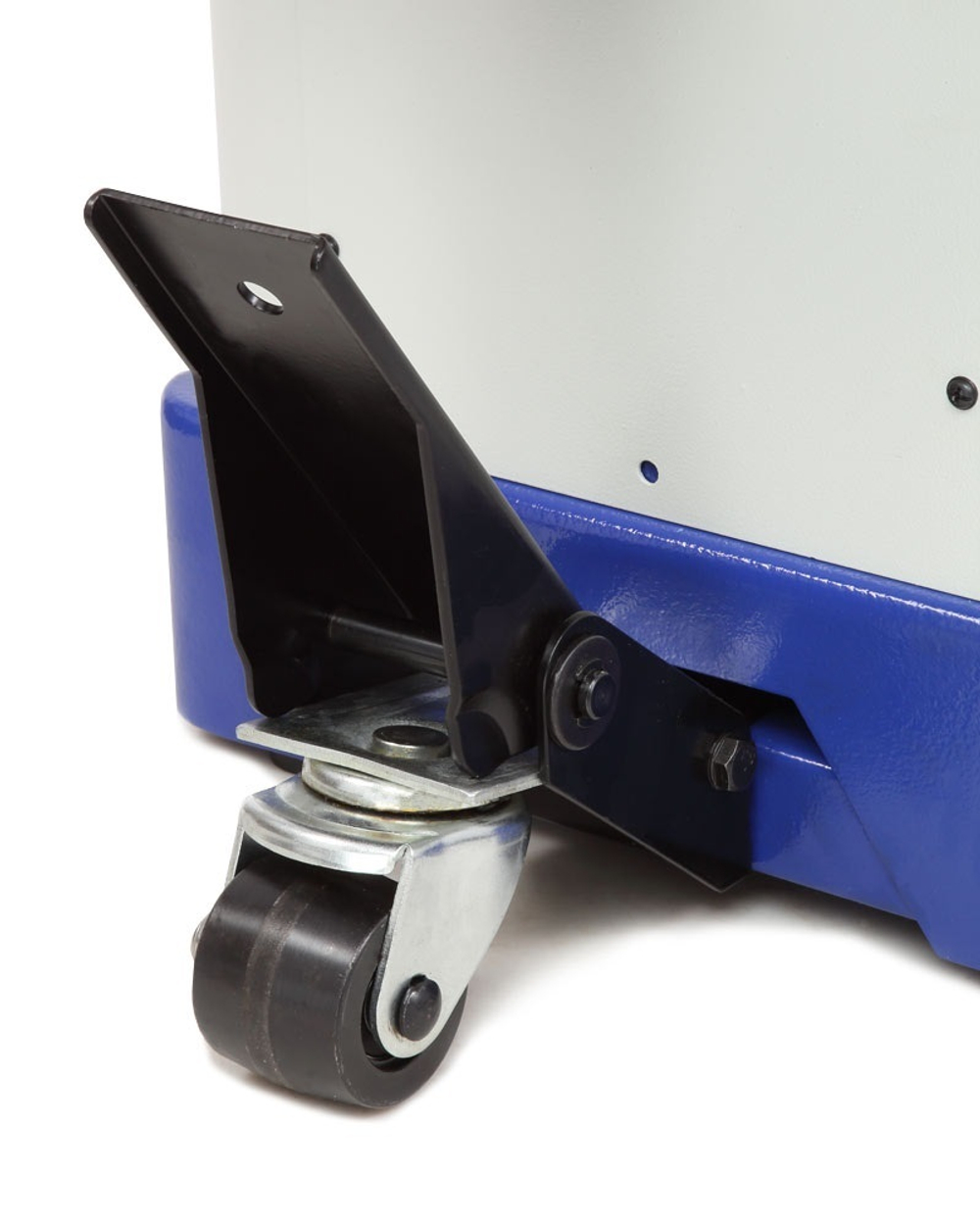

Устройство выполнено на стальной, сборной станине, оснащено подкатным приспособлением.
Характеристики
Мощность 1100 Вт
Мощность на валу 735 Вт
Тип строгального вала с прямыми ножами
Напряжение питающей сети 230 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Частота вращения ножевого вала 4800 об/мин
Максимальная ширина строгания 152 мм
Диапазон углов строгания с помощью параллельного упора -45-0-45° °
Количество ножей на валу 3 шт.
Размер ножей (Д x Ш x В) 155,5 x 17 x 3 мм
Максимальная глубина строгания 3 мм
Тип ремня Клиновой (А914)
Диаметр режущего вала 65 мм
Тип передачи Ременная
Высота рабочей поверхности относительно пола 848 мм
Диаметр патрубка пыле/стружкоудаления 102 мм

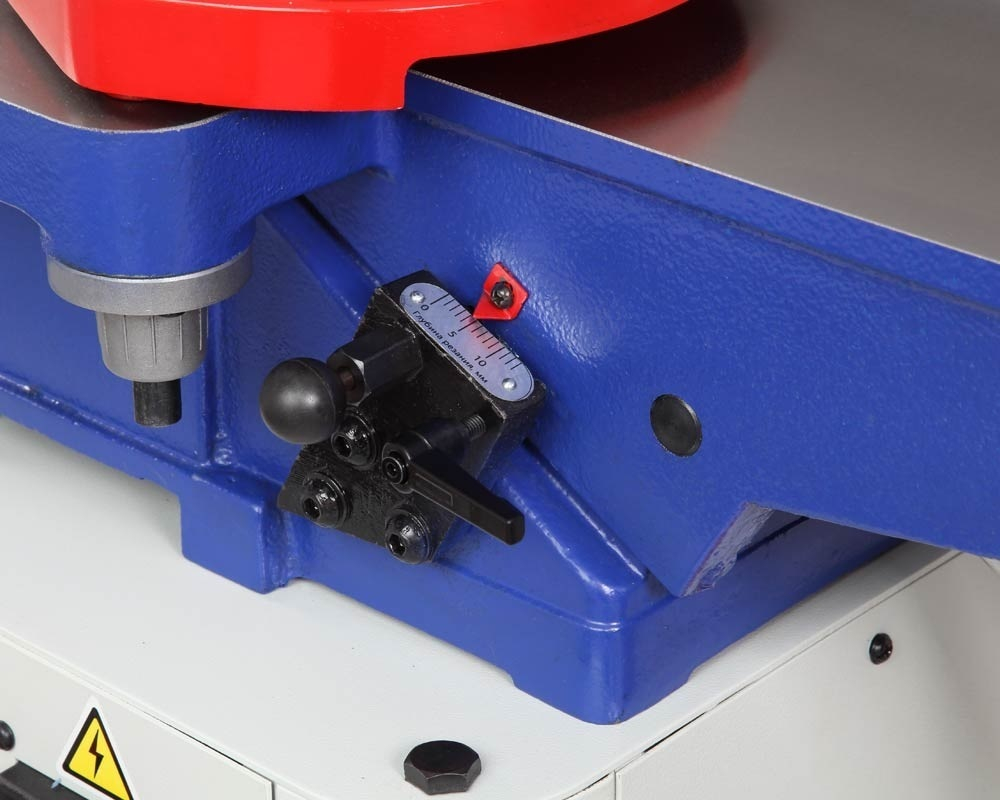

Глубина регулировки подающего стола (max) 12 мм

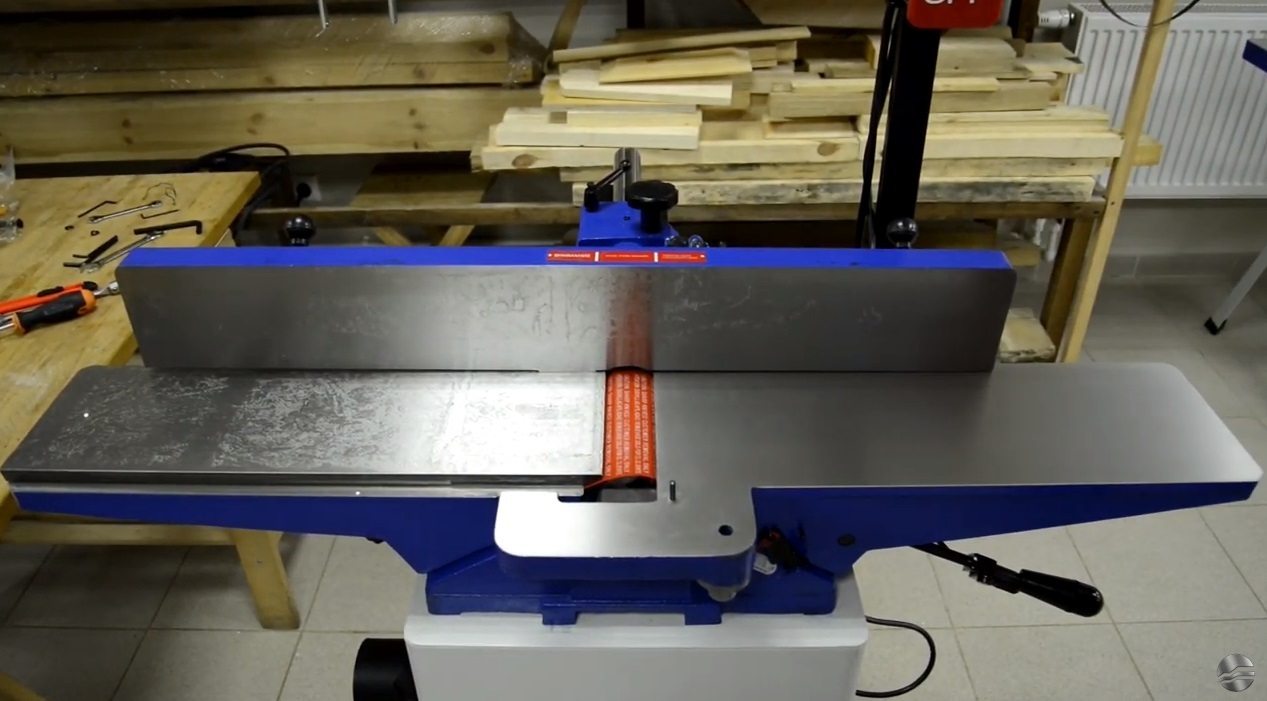

Материал рабочих столов Чугун
Длина подающего стола 556 мм
Длина приемного стола 565 мм
Размер параллельного упора (Д x В) 746 x 114 мм
Материал параллельного упора Чугун
Возможность установки строгального вала helical, spiral есть
Минимальная длина обрабатываемой заготовки 200 мм
Минимальная ширина обрабатываемой заготовки 9 мм
Общая длина строгальных столов 1195 мм
Ширина рабочих столов 6 дюйм
Габаритный размер (Д x Ш x В) 1195 x 780 x 975 мм
Размер упаковки (Д x Ш x В) 1245 x 584 x 406 мм
Масса нетто 105 кг
Масса брутто 108 кг
Комплектация
Подставка
Кожух ремня
Полка для ручных прижимов
Желоб для отходов резания

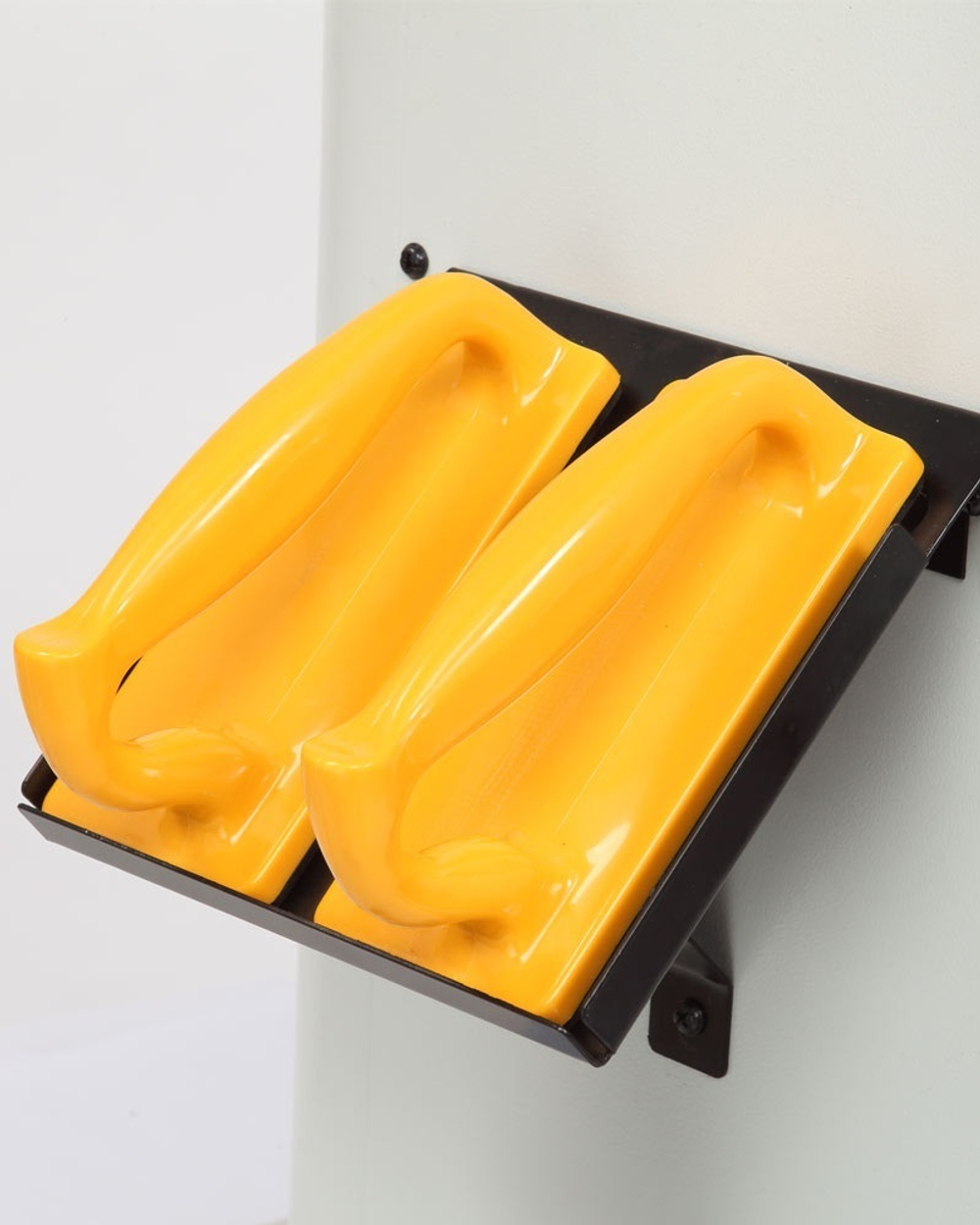

Прижимы (толкатели), 2 шт.
Стойка основания
Цоколь основания с опорами и роликами
Столы фуговальные в сборе
Упор параллельный с сборе
Ограждение ножевого вала
Устройство перемещения (педаль) с крепежом
Электродвигатель с выключателем
Маховик

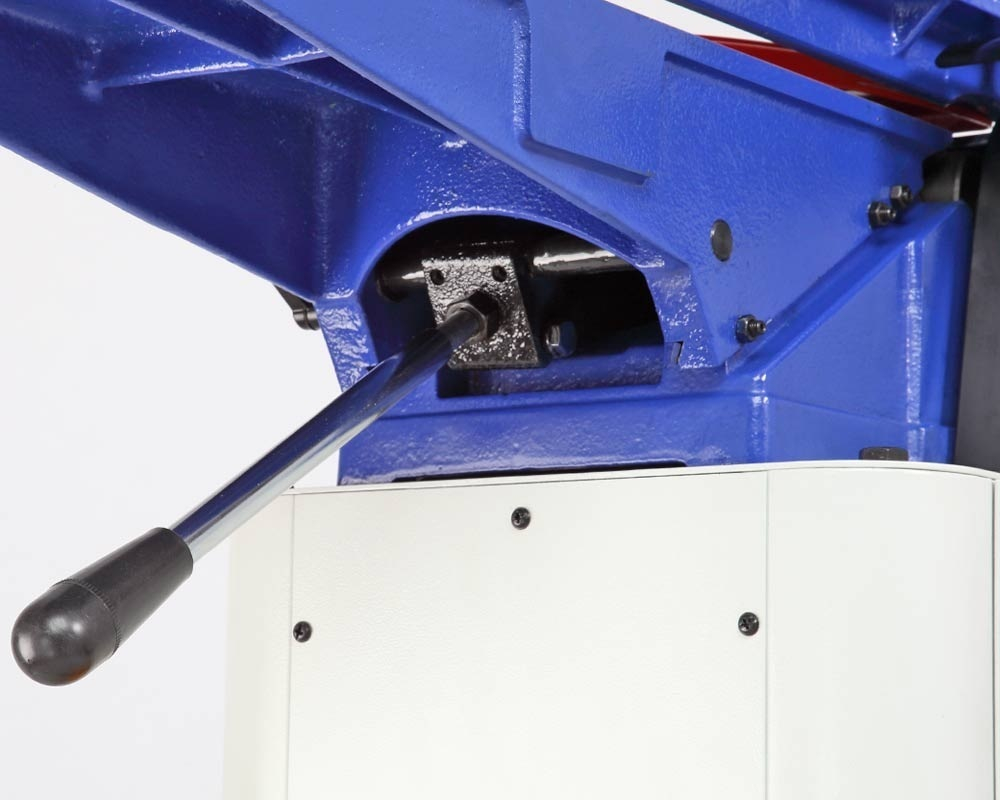

Рычаг загрузочного стола
Ручки регулировки параллельного упора, 2 шт.
Патрубок для отвода стружки
Ремень клиновой
Шкив электродвигателя
Кожух
Устройство для установки ножей
Комплект крепежа
Комплект ключей
Упаковка
Руководство по эксплуатации
Произведено BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
