Применение
Для обработки древесины с целью придания ей необходимых размеров и форм.
При соответствующей наладке можно выполнять: строгание (фугование) по пласти или кромкам, строгание (фугование) под углом (по ребрам).
Описание

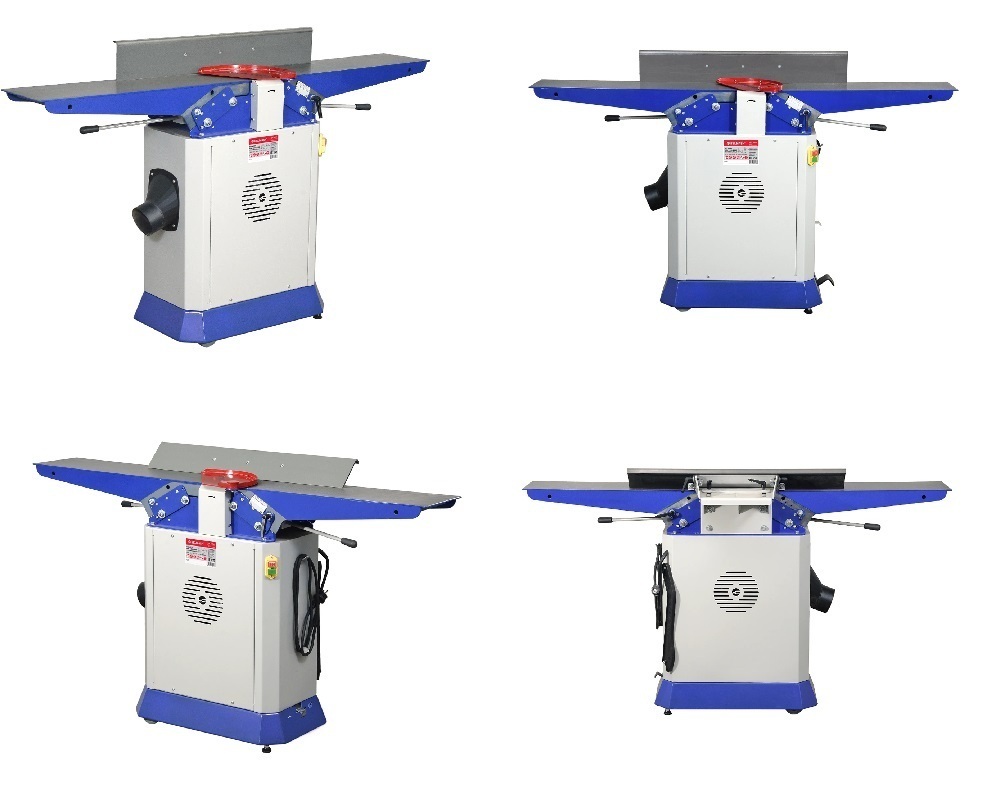

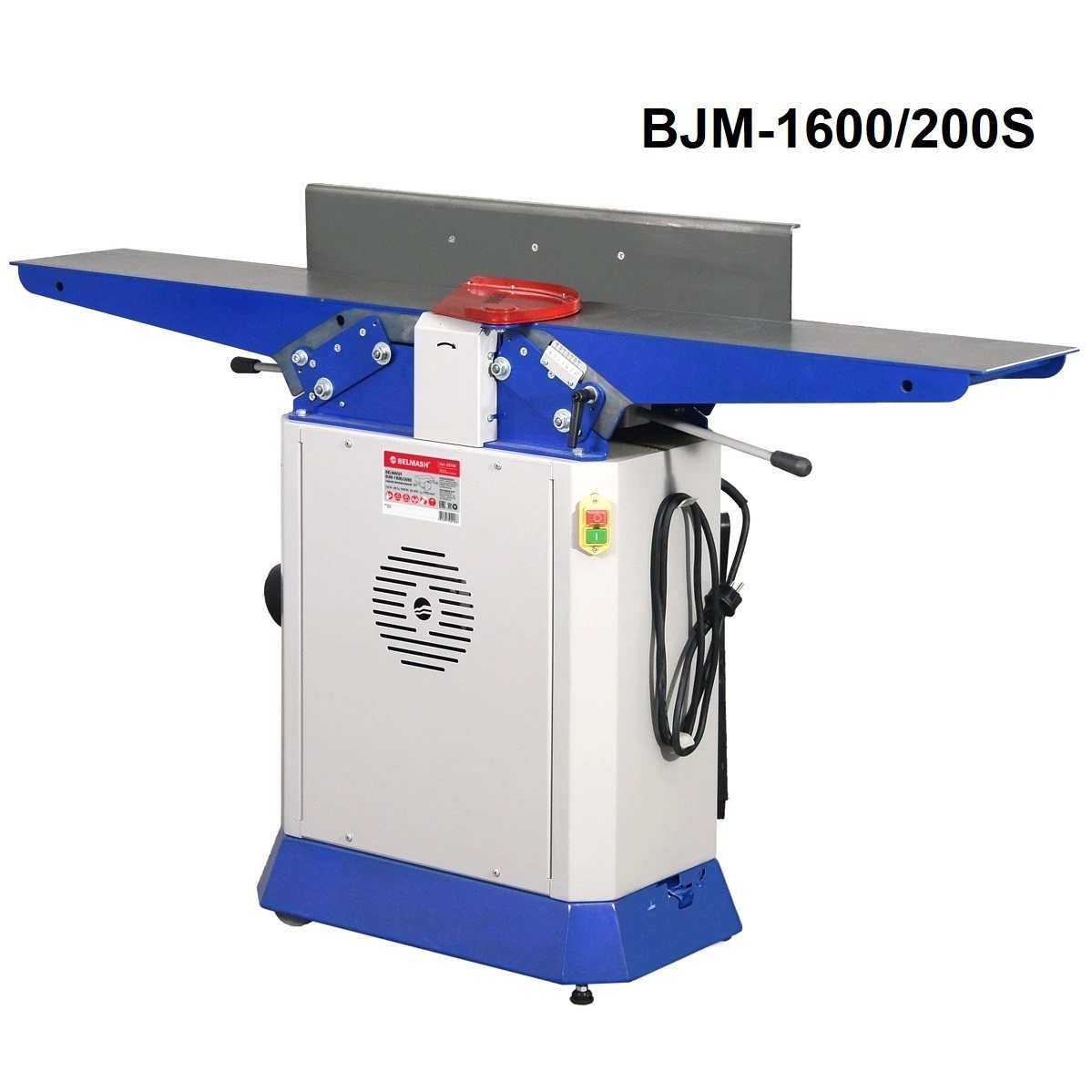

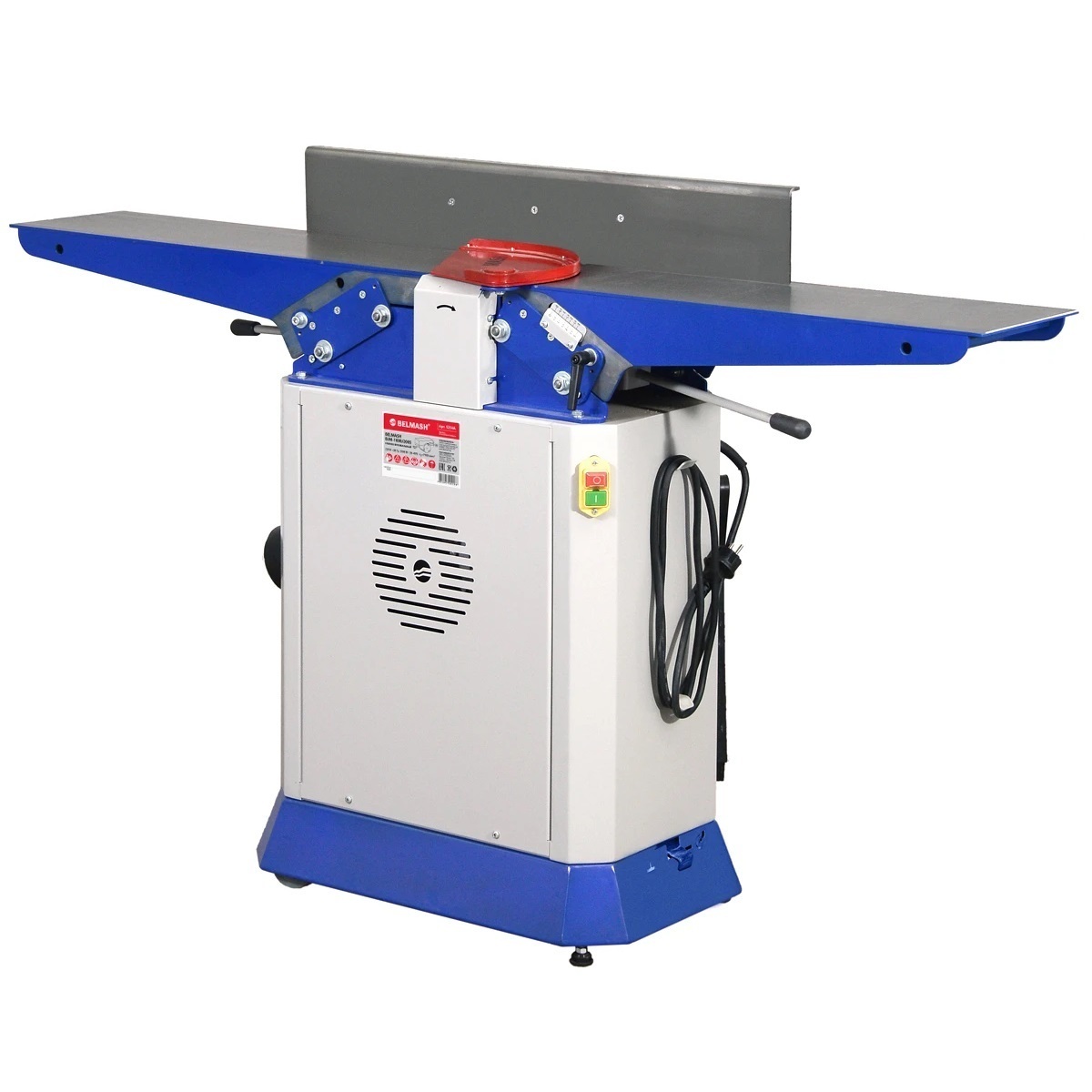

Имеет напольное исполнение. В качестве привода используется асинхронный электродвигатель. Вращение к ножевому валу передается поликлиноременной передачей. Натяжение ремня - автоматически под действием веса двигателя и тяговой пружины. Оснащен встроенным устройством отключения от источника питания при перегреве двигателя.
Фуговальный стол выполнен из листовой шлифованной стали толщиной 5 мм.
Общий размер 1566 х 226 мм, что хорошо для обработки массивных заготовок.
Допуск плоскостности рабочей поверхности загрузочного и приёмного столов – 0,1 мм, упора – 0,2 мм; допуск параллельности рабочей поверхности столов – 0,2 мм. Такая конструкция и исполнения является хорошей альтернативой станкам с чугунными столами.

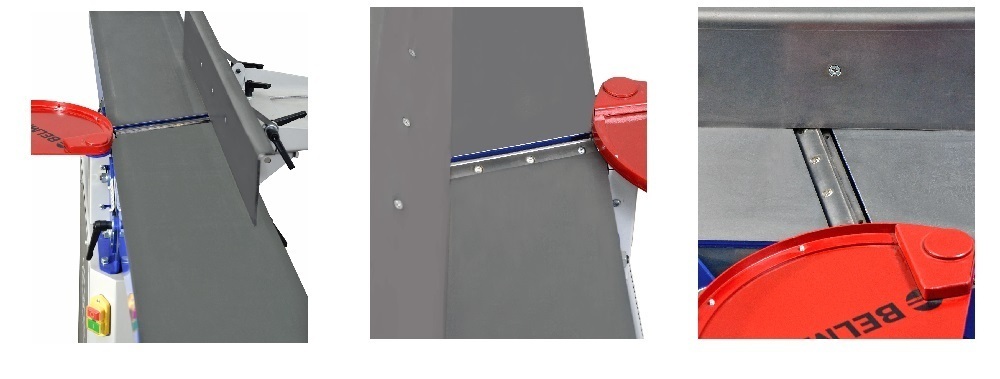

Диагональное расположение режущего узла. Такое нестандартное техническое решение позволит избежать классического удара от прямо расположенного ножа по заготовке, равномерно распределив нагрузку. Конструктив близок по типу реза к сегментированным валам Helical. Максимальная ширина обработки 204 мм. Цельный стальной строгальный вал оснащен тремя ножами, длина 214 мм.
Для отвода отходов обработки установлен аспирационный патрубок D 100 мм, к которому можно подключить вытяжную установку.
Станок легко перемещать в пределах мастерской, имеется устройство перемещения и встроенные ролики.
Для безопасной работы оборудован защитным кожухом ножевого вала, в комплекте есть толкатель.
Преимущества
-
Мощный асинхронный двигатель с тепловой защитой – 2000 Вт
-
Диагональное расположение ножевого вала
-
Рабочие столы и упор из шлифованной стали (толщина 5 мм)
-
Высокая точность, усиленная конструкция и легкая настройка столов
-

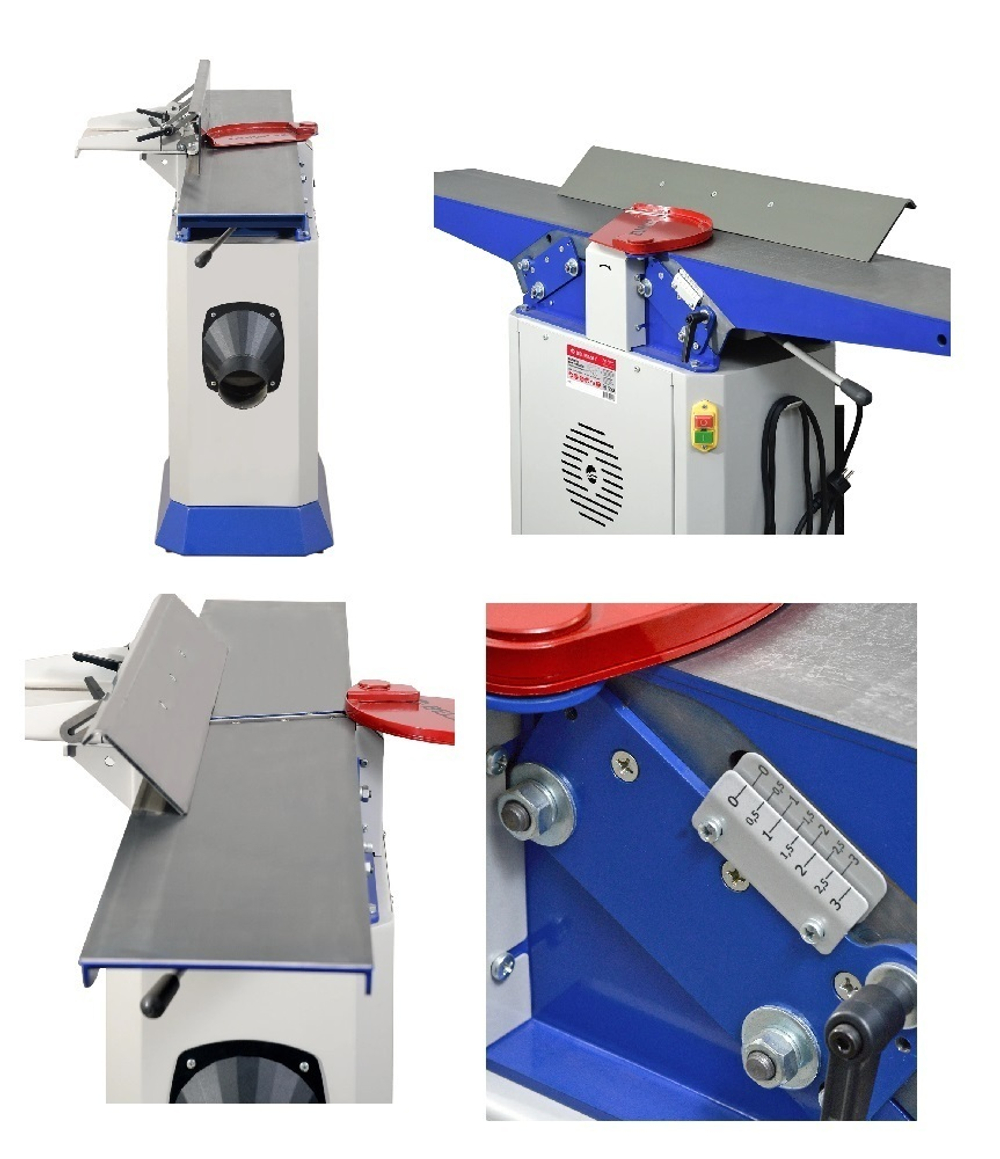

Регулируемая шкала глубины реза
-
Автоматическое натяжение ремня
-
Патрубок 100 мм для подключения вытяжной установки
-
Наличие устройства для перемещения
Характеристики
Мощность 2000 Вт
Напряжение питающей сети 230 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Частота вращения ножевого вала 7700 об/мин
Максимальная ширина строгания 204 мм
Диапазон углов строгания с помощью параллельного упора 0-45 °
Количество ножей на валу 3 шт.
Размер ножей (Д Ш В) 214 х 2 х 20 мм
Угол заточки 40 °
Максимальная глубина строгания 3 мм
Тип ремня 6PJ813
Диаметр режущего вала 55 мм
Высота рабочей поверхности относительно пола 840 мм
Длина подающего стола 765 мм
Длина приемного стола 765 мм
Размер параллельного упора (Д В) 800 х 122 мм
Диаметр патрубка пыле/стружкоудаления 100 мм
Размер упаковки место 1 (Д Ш В) 725 х 640 х 400 мм
Размер упаковки место 2 (Д Ш В) 1608 х 419 х 232 мм
Габаритный размер (Д Ш В) 1566 х 560 х 967 мм
Масса нетто 97 кг
Масса брутто 129 кг
Комплектация
Станок
Основной механизм станка
Упор
Ограждение ножевого вала
Корпус с двигателем
Кожух для удаления стружки
Планка
Пружина
Стенка
Планка 3 шт
Ремень 6PJ813
Комплект крепежных изделий
Комплект ключей
Руководство по эксплуатации
Произведено BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
