Применение

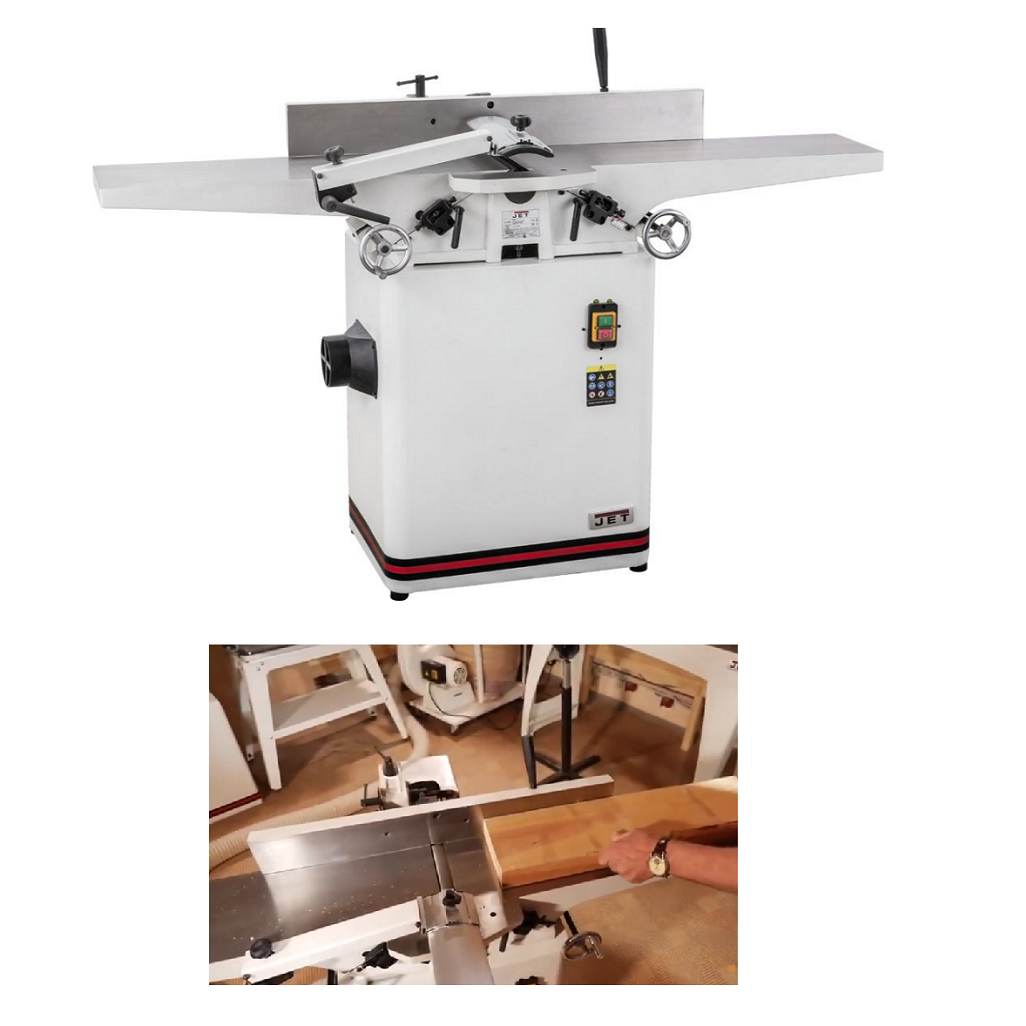

Фуговальный станок с шириной строгания 200 мм и длинными чугунными столами, предназначенный для любительского применения.
Станок предназначен для фугования древесины и продуктов ее переработки.
Класс Полупрофессиональный
Описание

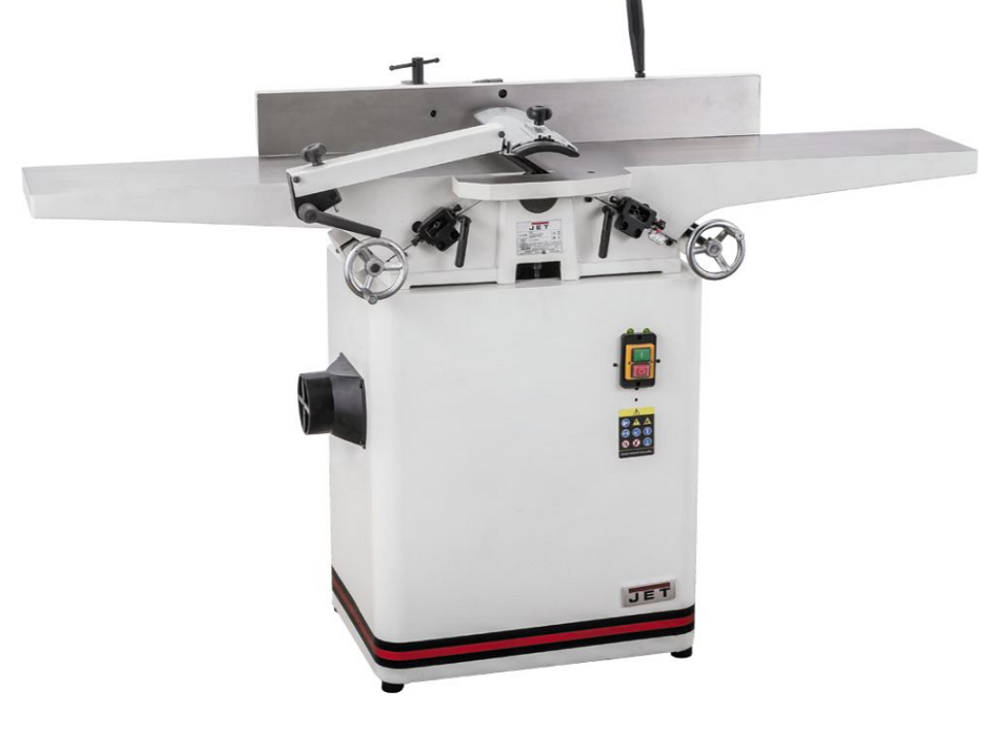

Фуговальный станок JET JJ-8-M отличается точностью и надежностью.

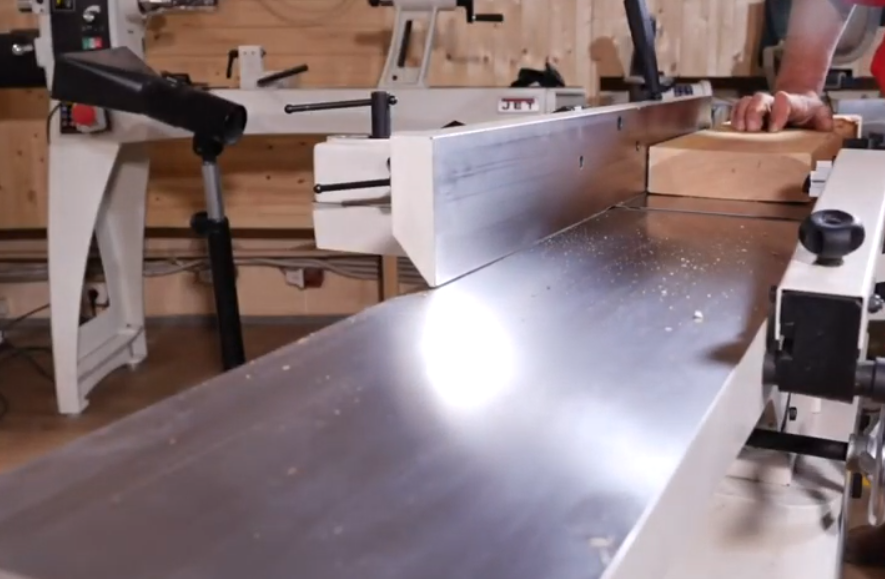

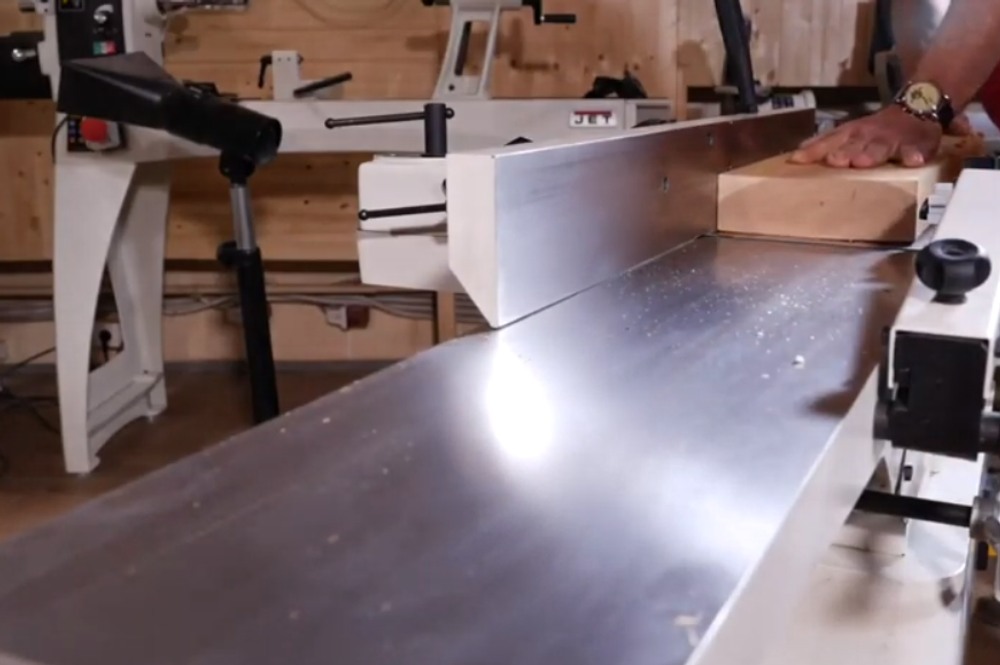

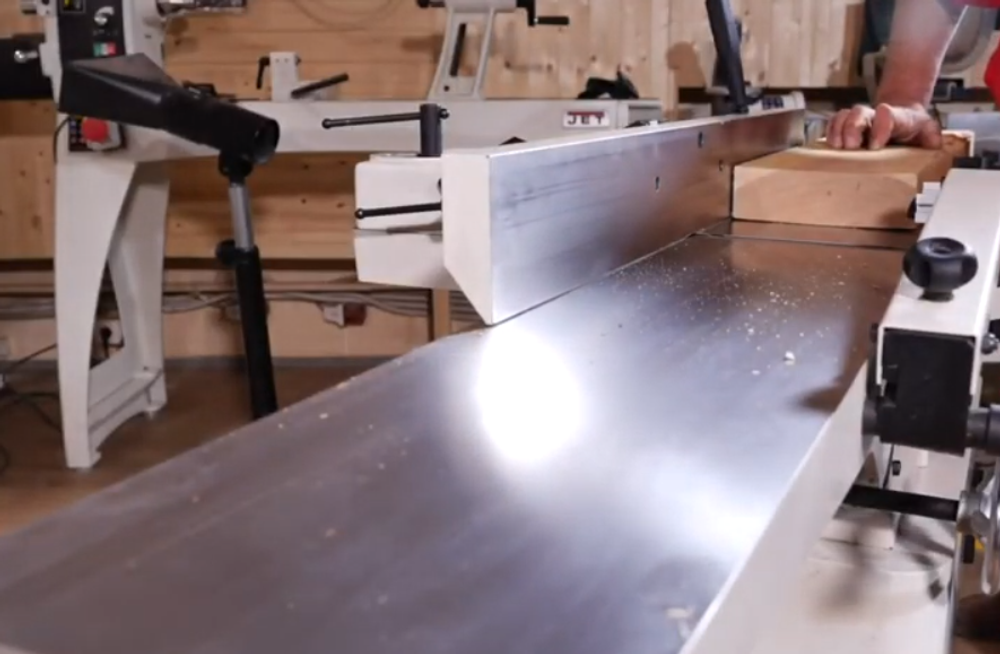

Длинные чугунные столы гарантируют удобство обработки габаритных заготовок.
Оснащен мощным асинхронным мотором, который способствует высокой эффективности.
Благодаря кожуху для сбора стружки рабочее место остается в чистоте.
По компоновке и устройству он повторяет профессиональные модели Jet, что делает его таким же точным и удобным в работе.
Конструкция состоит из двух частей.

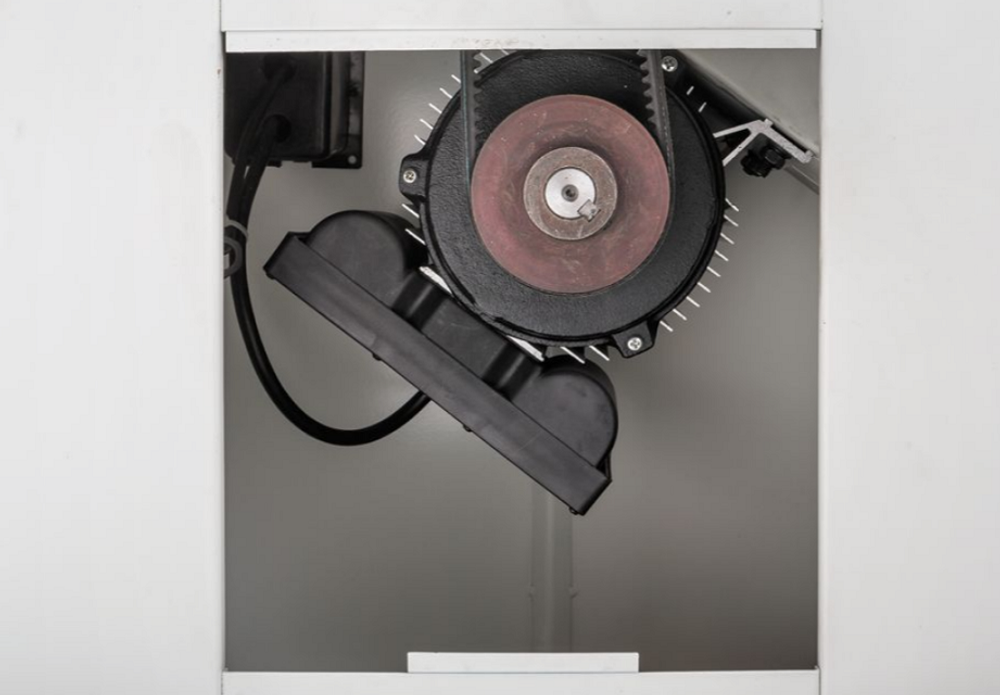

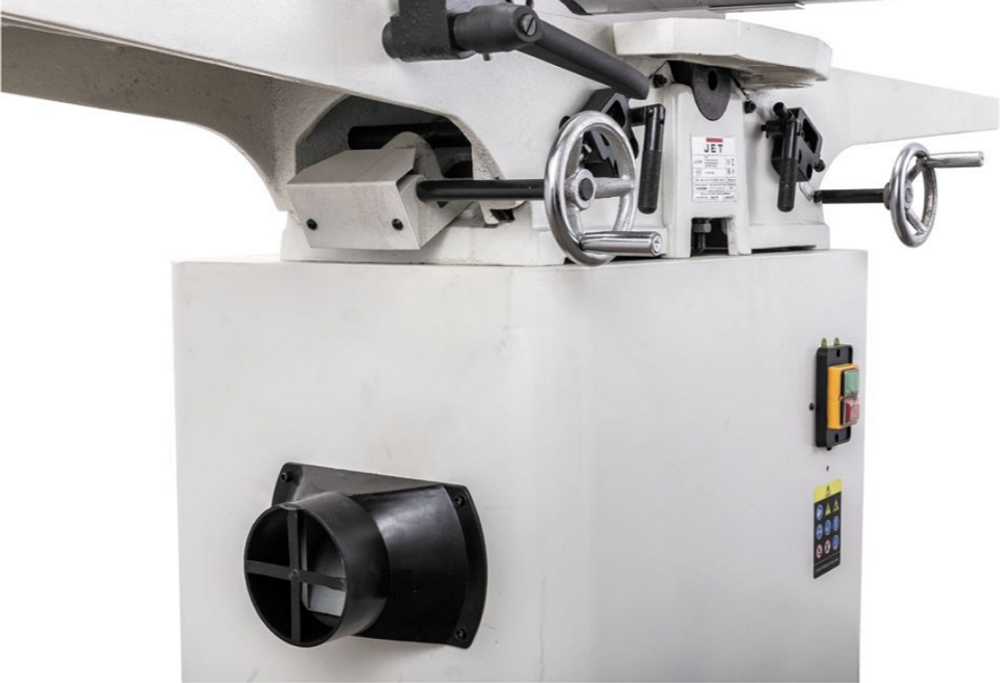

В нижней (она играет роль тумбы-подставки) однофазный асинхронный мотор и кожух сбора стружки со 100-миллиметровым аспирационным патрубком.
В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал.

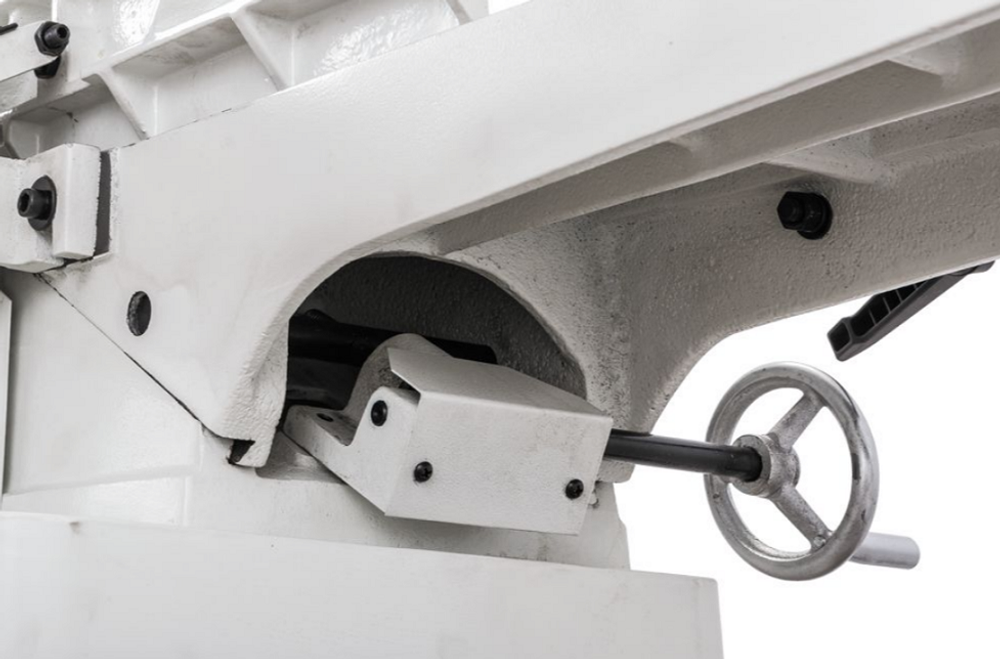

Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками.
Перемещением подающего (переднего) стола устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания станка при наладочных операциях.

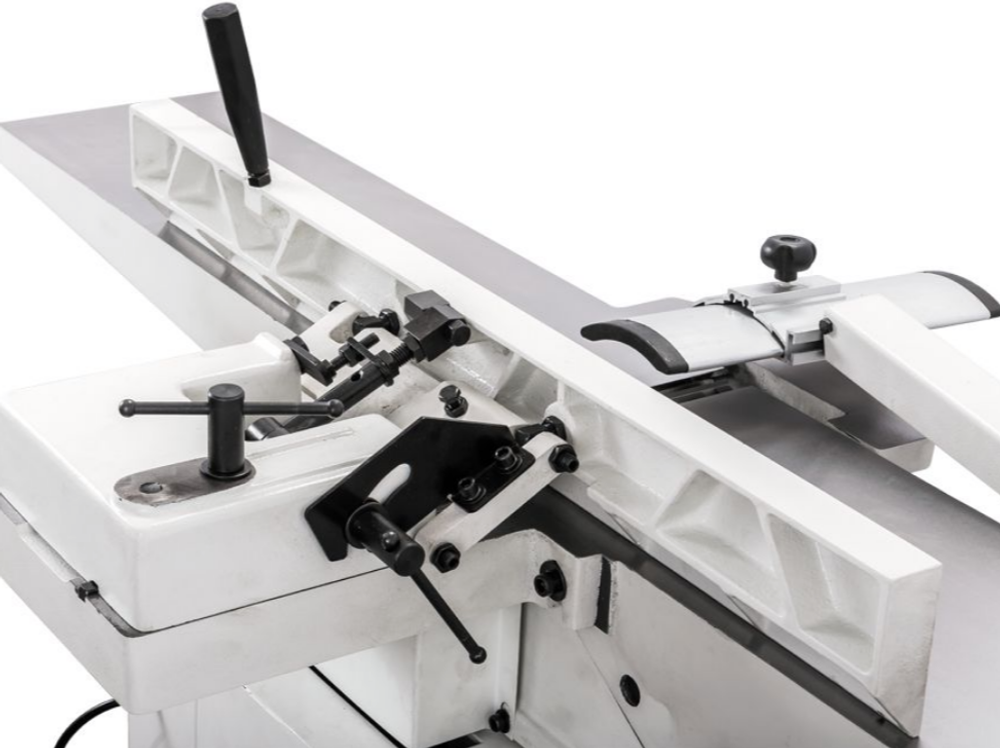

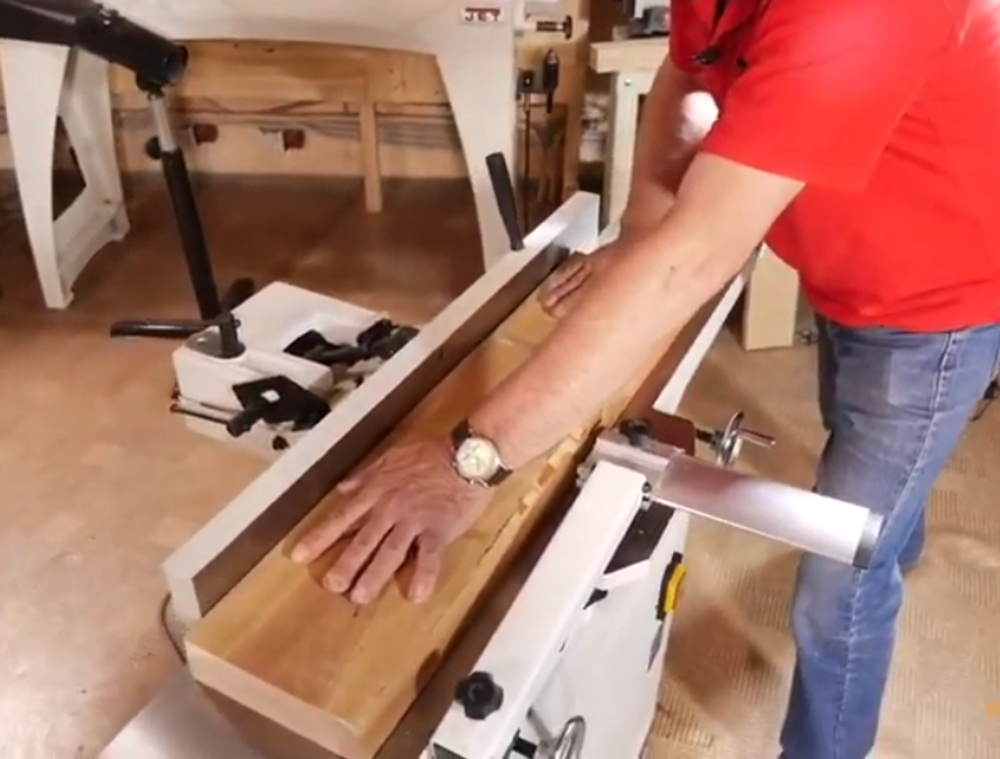

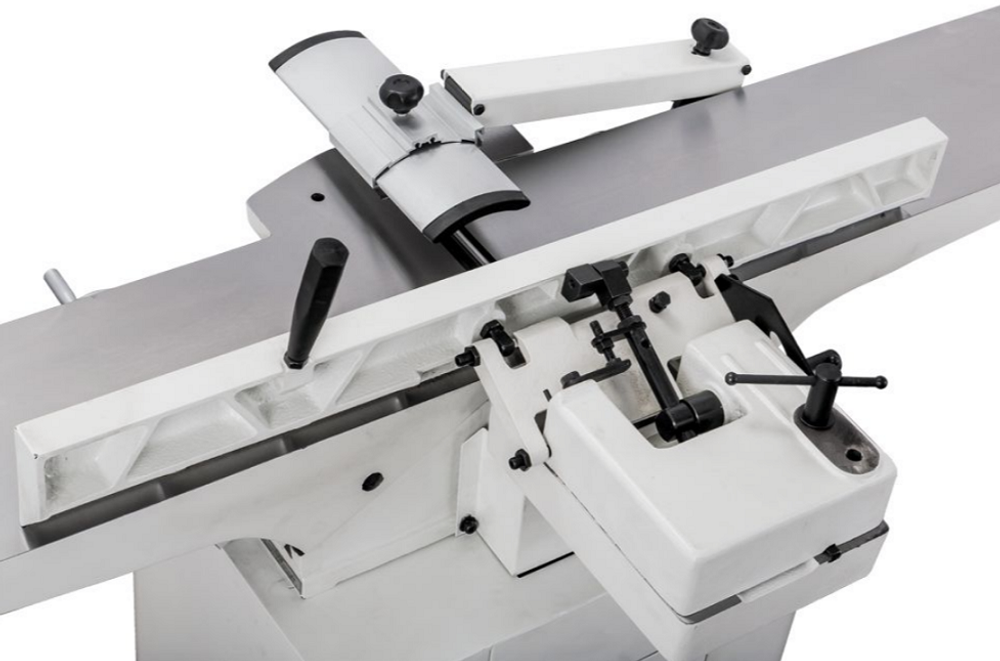

Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны).
Фиксация выбранного положения производится резьбовым зажимом.

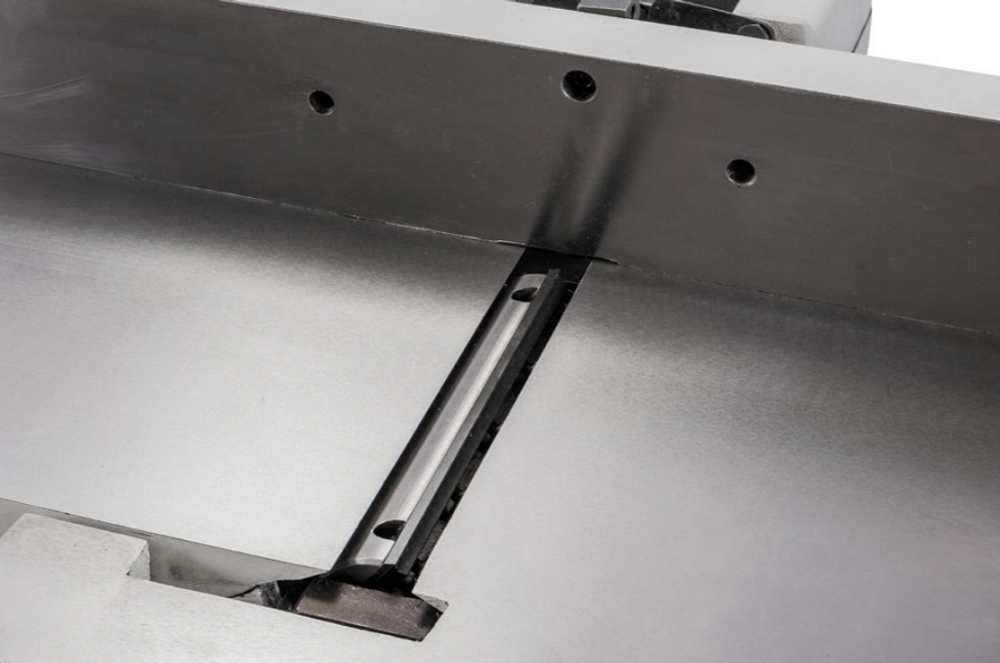

Ножевой вал укомплектован тремя ножами, допускающими повторную заточку.
Их типоразмер и ассортимент такой же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.
Преимущества
-
Регулировка глубины строгания
-
Регулируемый фуговальный упор
-
Регулируемое ограждение ножевого вала
-
Фуговальные столы из чугунного литья
-
Фуговальный упор из чугунного литья
Характеристики
Напряжение, В 230
Потребляемая (выходная) мощность, кВт 2,1 (1,5)
Частота вращения строгального вала 4400 об/мин
Диаметр строгального вала 65 мм
Размер ножей (ДхШхТ) 205х19х3,0 мм
Количество ножей 3
Максимальная ширина заготовки, мм 200
Глубина строгания за один проход 0-3,0 мм
Размеры фуговального стола (ДхШ) 1530х230 мм
Размеры фуговального упора (ДхВ) 850х104 мм
Угол наклона фуговального упора -45-0-45°
Диаметр вытяжного штуцера, мм 100
Длина, мм 1540
Ширина, мм 700
Высота, мм 1050
Масса, кг 142

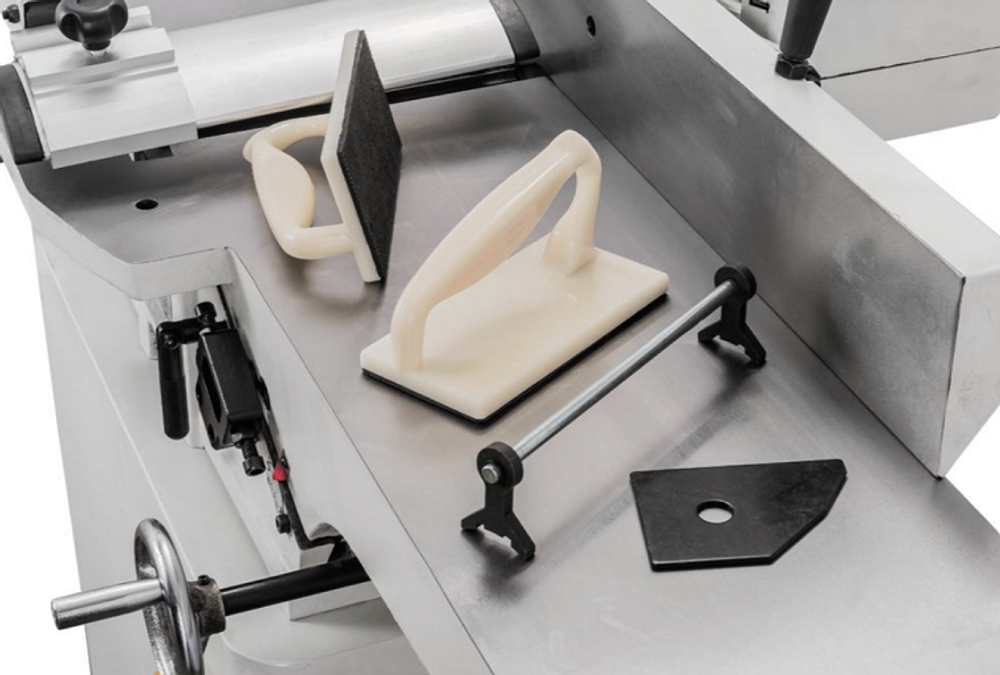

Комплектация
Комплект ножей (установлен на валу)
Фуговальный упор
Ограждение ножевого вала
Производство JET
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
