Применение
Для индивидуального использования
На нем можно производить распиловку с ручной подачей заготовки (цельное дерево, фанера, ДВП, МДФ, ДСП, ОСП и т.п.)
-
вдоль и поперек волокон
-
вдоль и поперек волокон с наклоном режущего инструмента
-

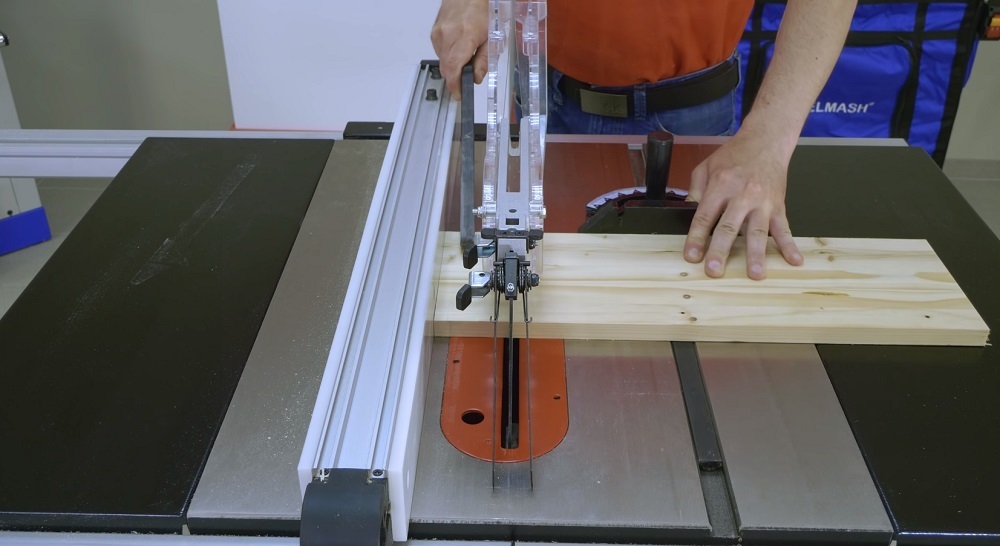

вдоль волокон с помощью параллельного упора
-

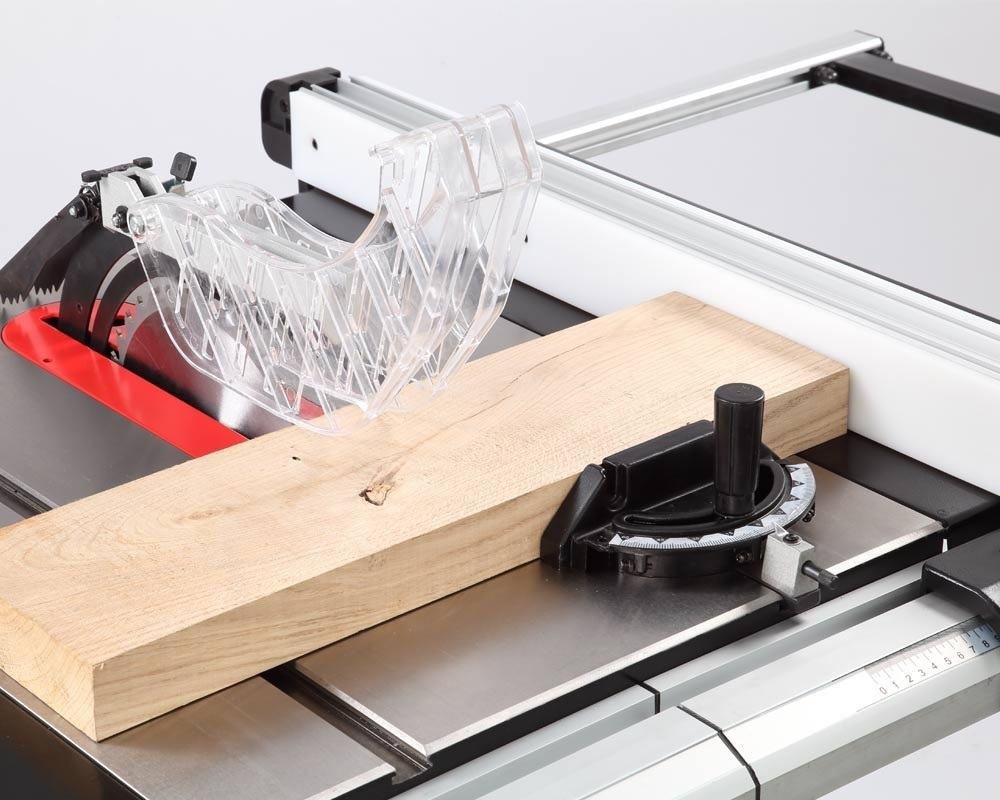

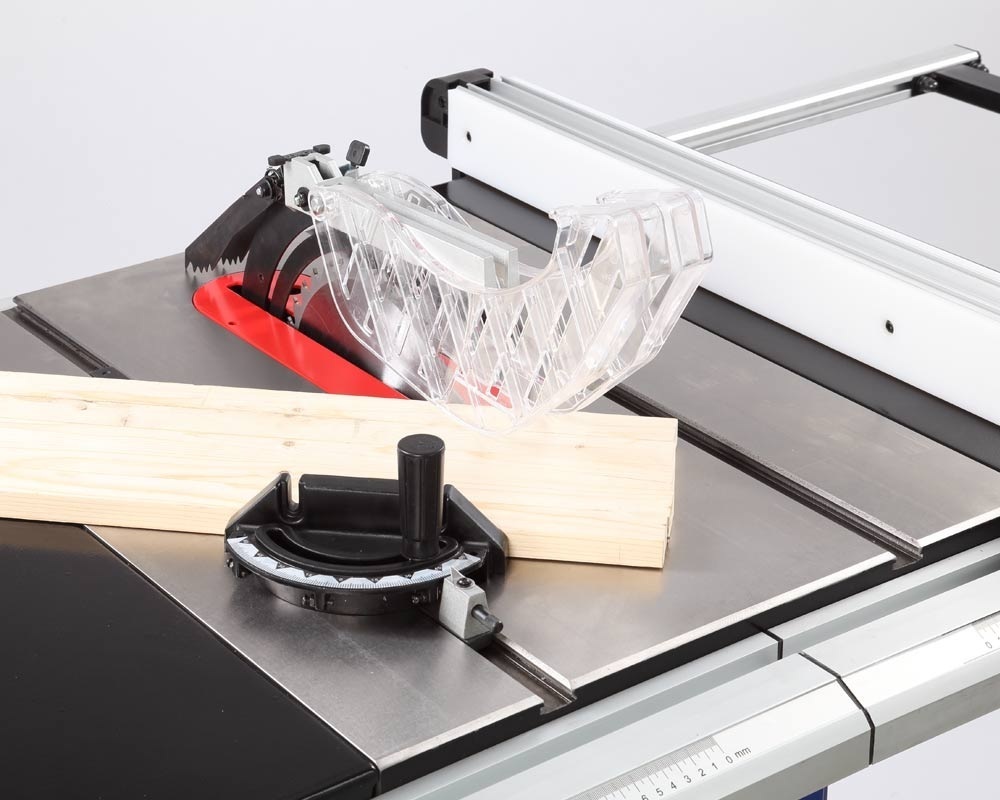

поперек волокон под углом с помощью углового упора
-
отбор четверти.
Описание

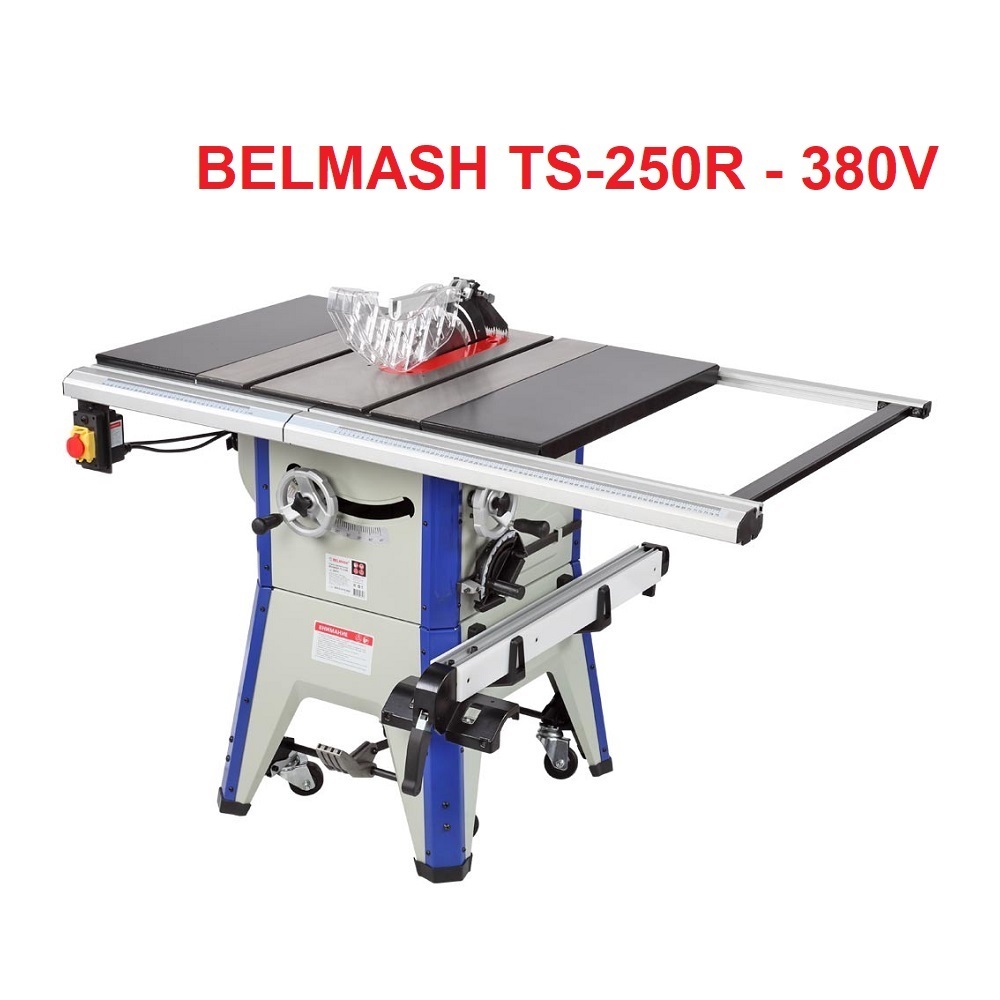

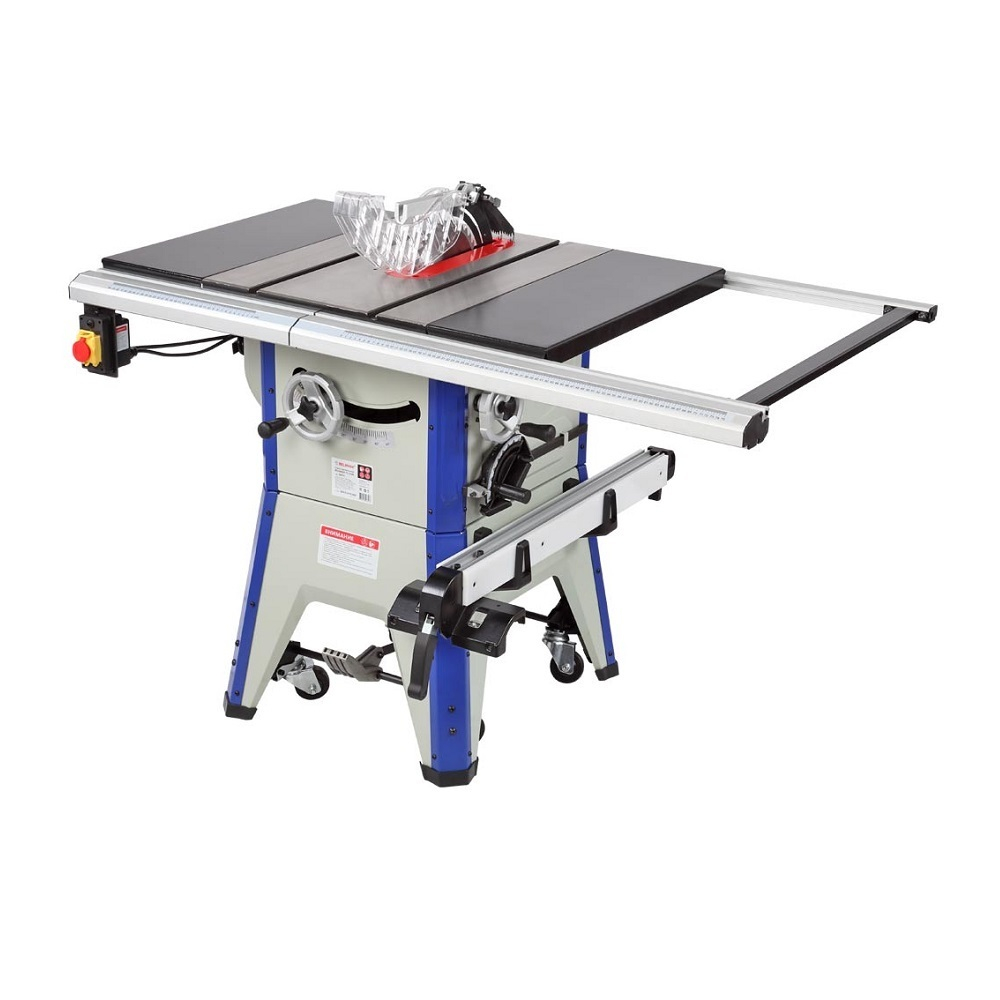

Модель оснащена асинхронным двигателем мощностью 1800 Вт и предназначена для работы дисками диаметром до 254 мм, с высотой пропила до 80 мм. Работает от сети 380 Вт.

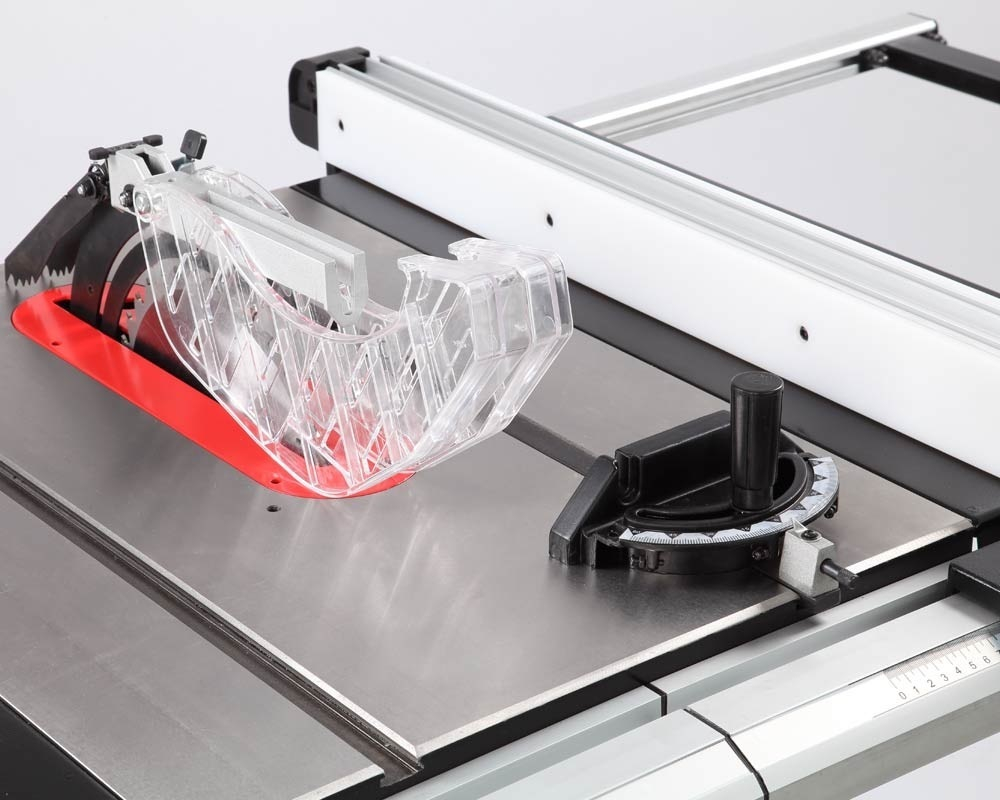

Чугунный рабочий стол с двумя дополнительными секциями из стали характеризуется повышенной прочностью поверхности. Стол имеет два стандартных паза для установки углового упора или дополнительных приспособлений.

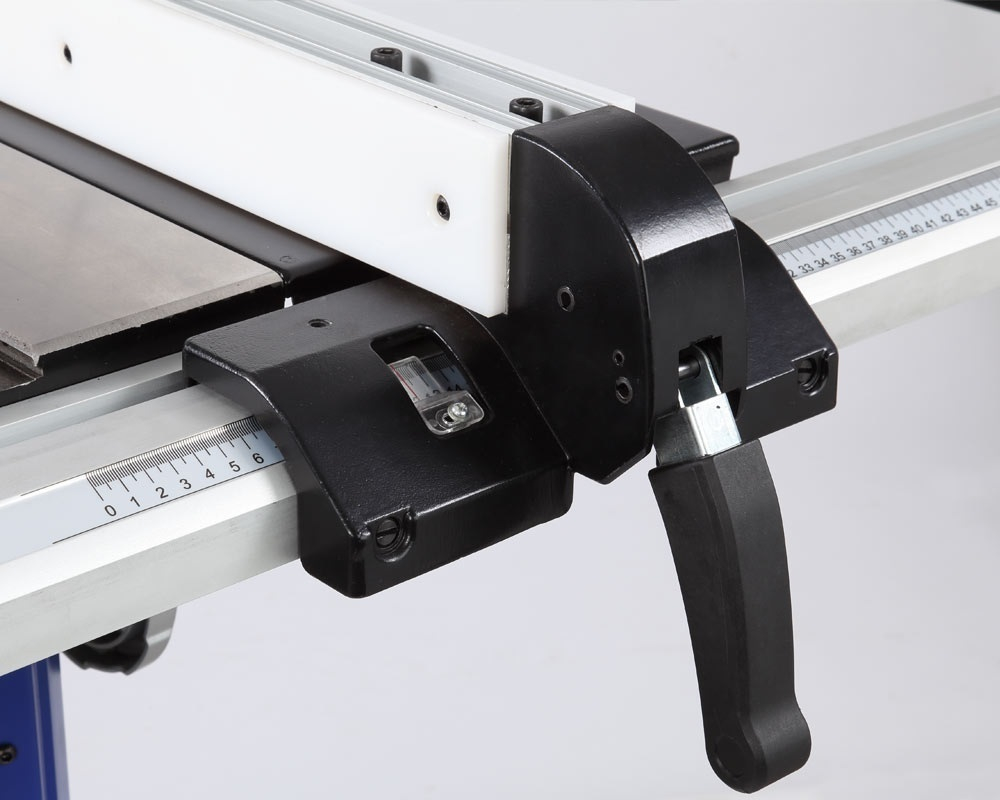

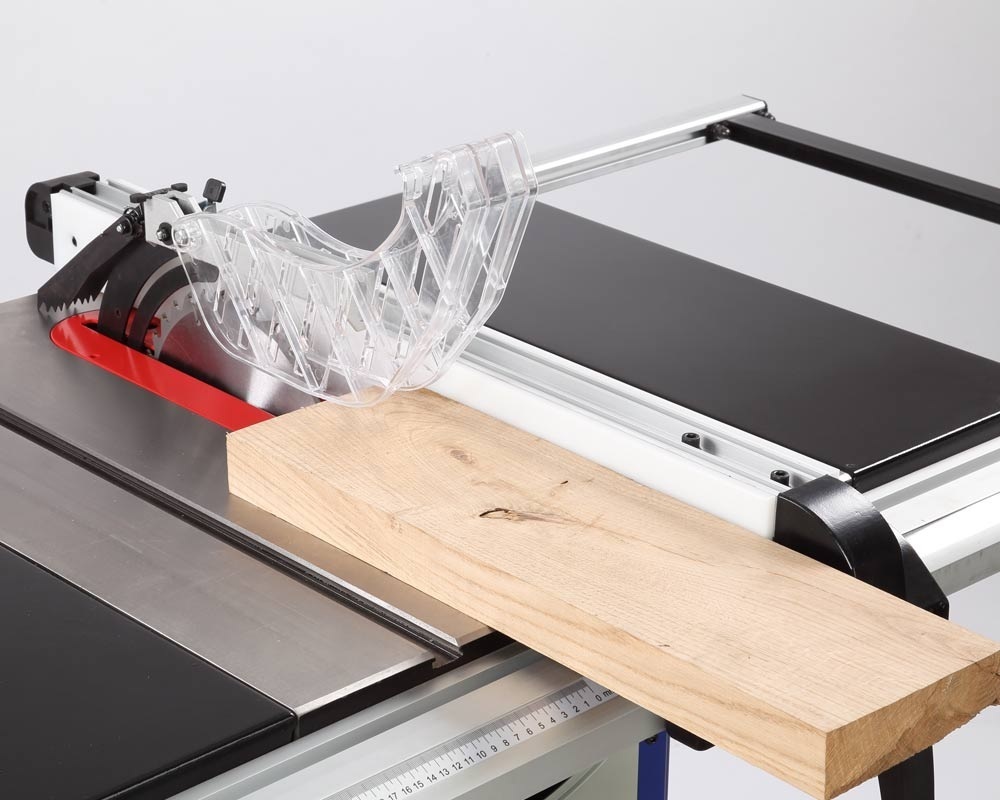

Параллельный упор, выполненный из алюминиевого профиля с накладками из фторопласта, с надежным фиксатором положения на направляющих.

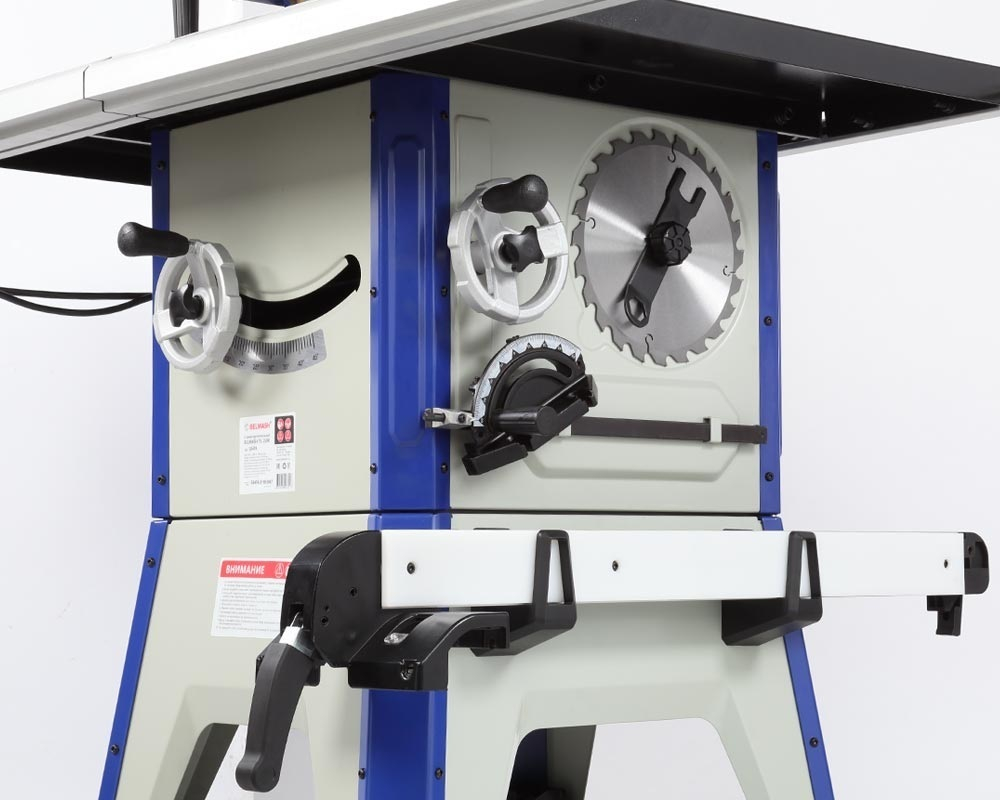

Корпус изделия сварной, закрытый, изготовлен из листовой стали, имеет отверстие для установки патрубка для отвода стружки (O 100 мм), снабжен специальными держателями для хранения толкателя, углового упора, параллельного упора, ключа и пильных дисков.

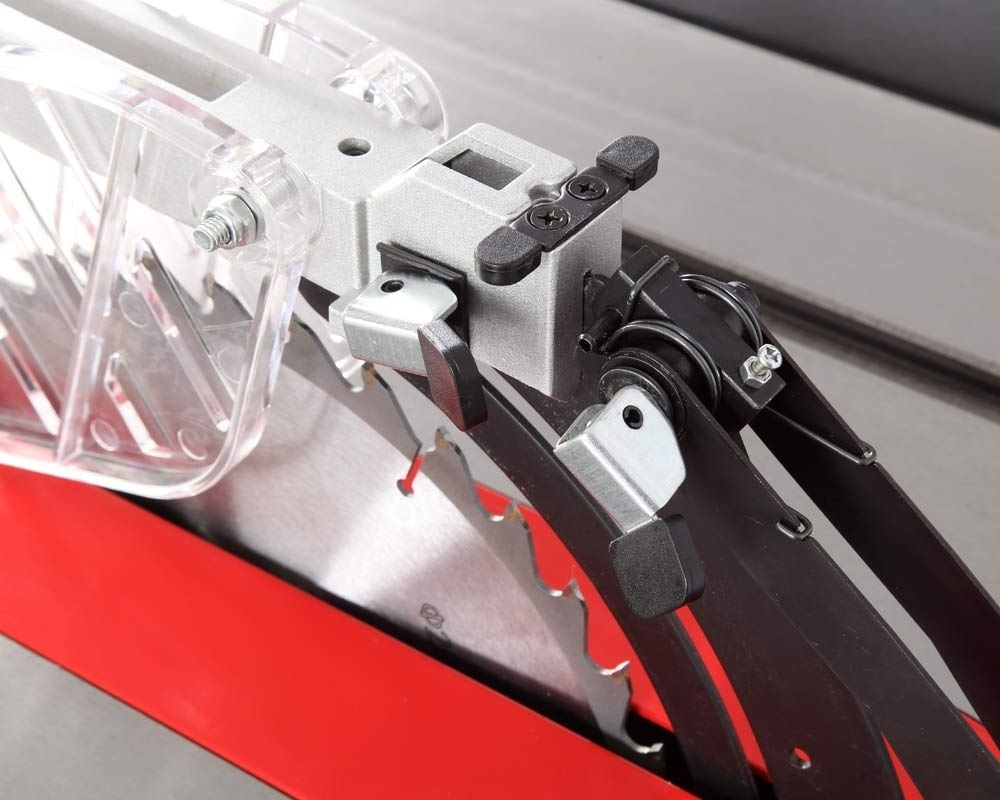

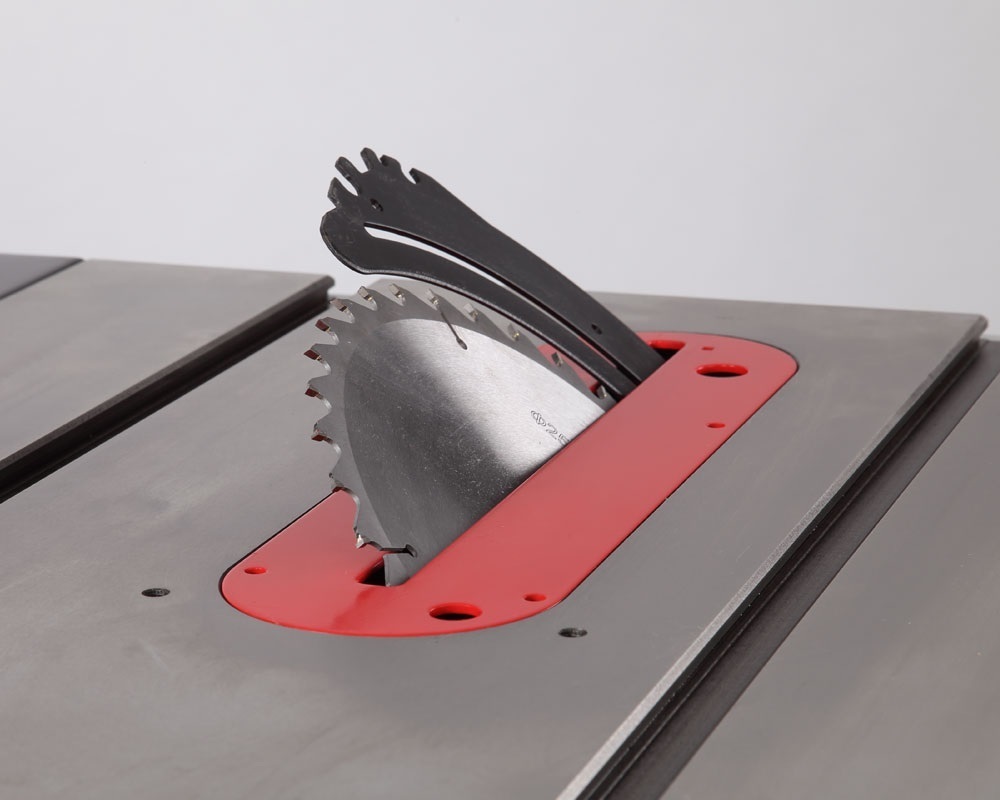

Механизм защиты от отброса заготовки позволяет безопасно распиливать заготовки.
Преимущества
-

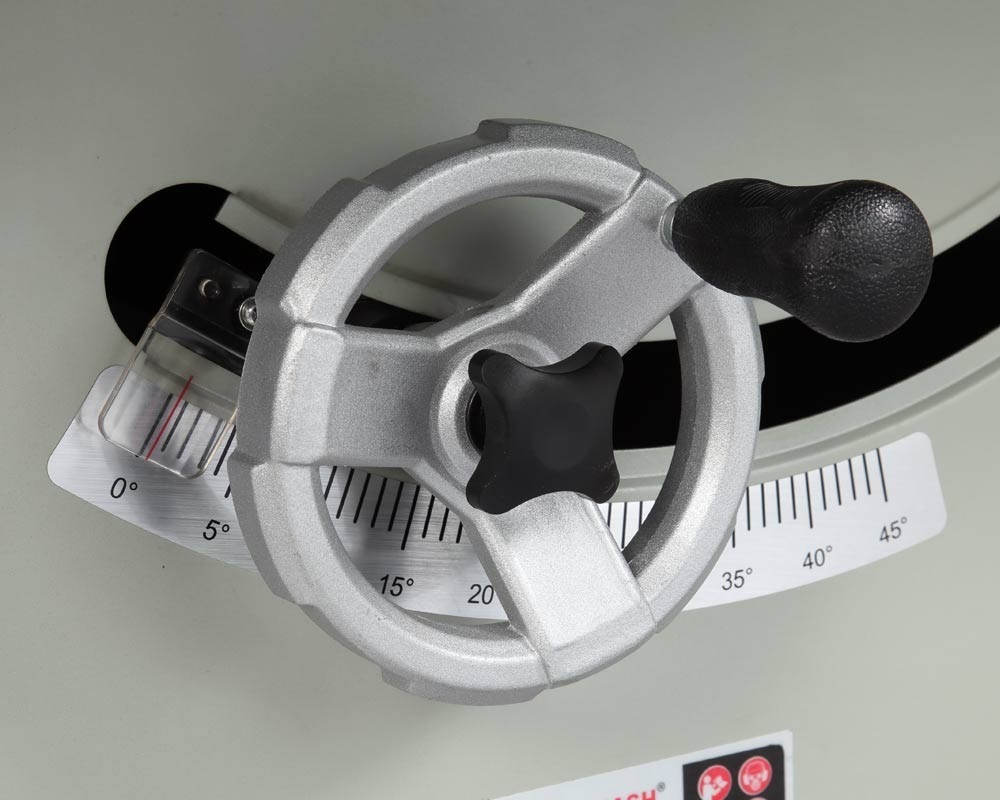

С помощью приспособления возможна распиловка под углом в диапазоне от -60 до +60 градусов, а также с наклоном пильного диска (от 0 до 45 градусов влево).
-
Возможна установка наборных дисков DADO, с посадочным диаметром 15,88 мм и шириной до 19 мм, для этого в комплектации станка имеется специальный вкладыш.
-
Для установки стандартных дисков с посадкой 30 мм в комплектации имеется переходное кольцо 30/15,85 мм.
-

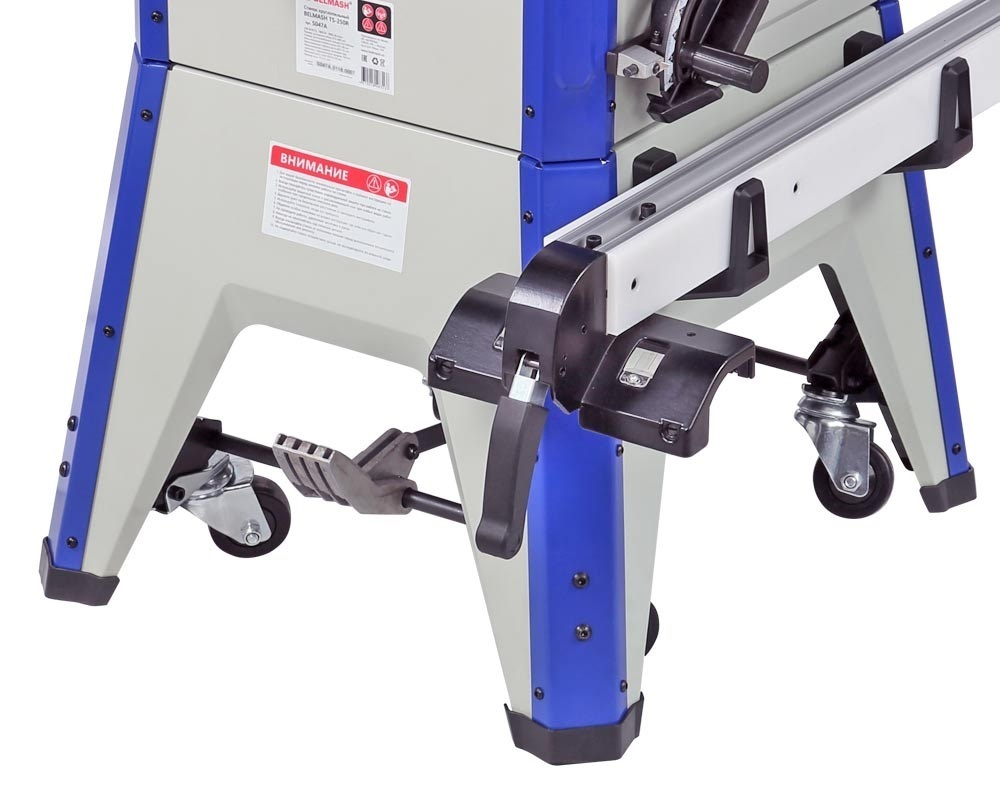

Перемещение станка осуществляется благодаря удобной системе выдвигаемых поворотных колес.
Характеристики
Мощность 1800 Вт
Напряжение питающей сети 400 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Диаметр пильного диска 254 мм
Частота вращения пильного диска 4200 об/мин
Посадочный диаметр пильного диска 30 мм
Диапазон углов распиловки по торцу -60...+60 °
Диапазон углов наклона пильного диска 0...45 (влево) °
Максимальная толщина распиливаемого материала 80 мм

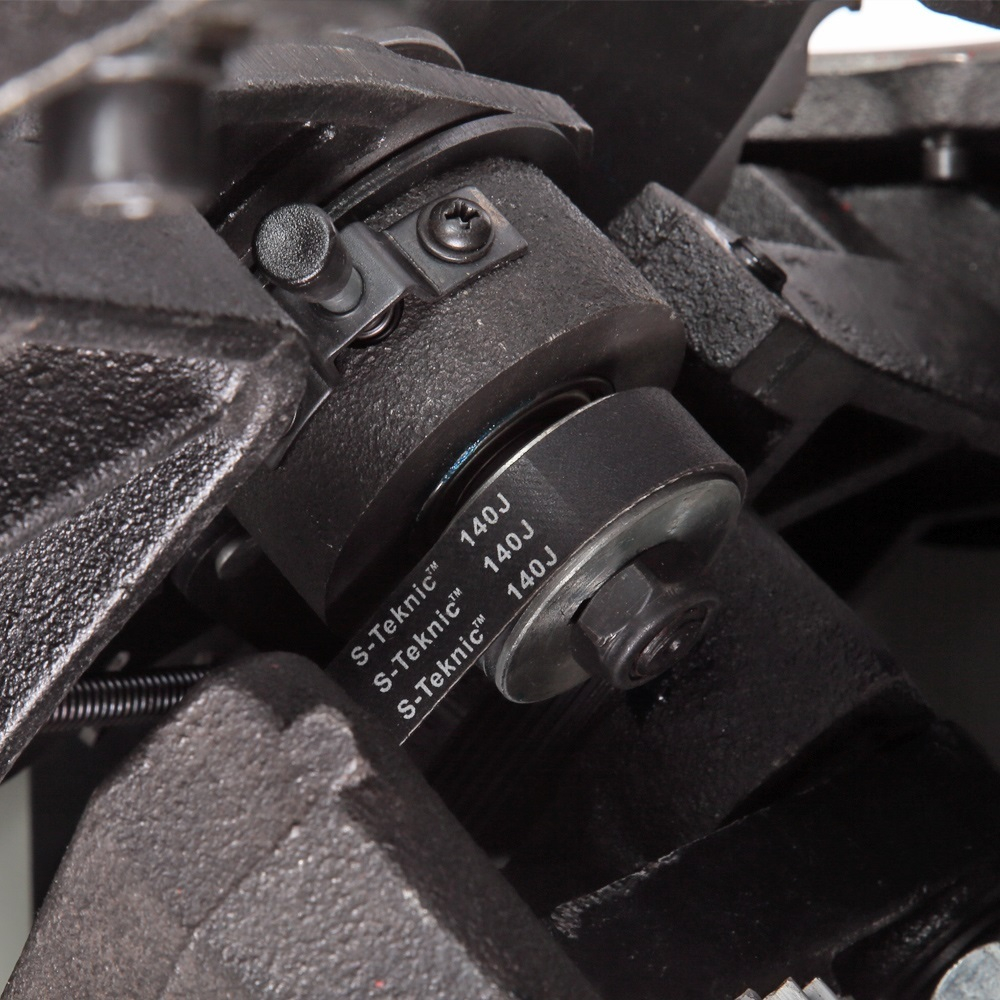

Тип ремня Поликлиновой (140J6)
Толщина расклинивающего ножа 2,5 мм
Тип передачи Ременная
Максимальная толщина распиливаемого материала при 45° 55 мм
Максимальный ход вправо от пилы 750 мм
Высота рабочей поверхности относительно пола 950 мм
Материал рабочего стола Чугун
Размер рабочего стола (Д x Ш x Т) 512 x 685 x 40 мм
Размеры дополнительного стола, ДxШ 252 x 685 мм
Количество дополнительных столов 2 шт.
Тип паза Т-образный
Количество пазов 2 шт.
Размер паза (Ш x В) 19 x 9,5 мм
Диаметр патрубка пыле/стружкоудаления 100 мм
Максимальный диаметр пазовального диска (DADO) 203 мм
Максимальная ширина пропила 19 мм
Материал дополнительных столов Сталь
Максимальный ход влево от пилы 370 мм
Габаритный размер (Д x Ш x В) 1440 x 1060 x 1135 мм
Размер упаковки (Д x Ш x В) 1140 x 765 x 575 мм
Гарантийный срок 12 мес.
Масса нетто 120 кг
Масса брутто 128 кг
Комплектация
Станок в сборе
Опора ролика 4
Руководство по эксплуатации
Комплект инструмента 1
Комплект крепежа 1

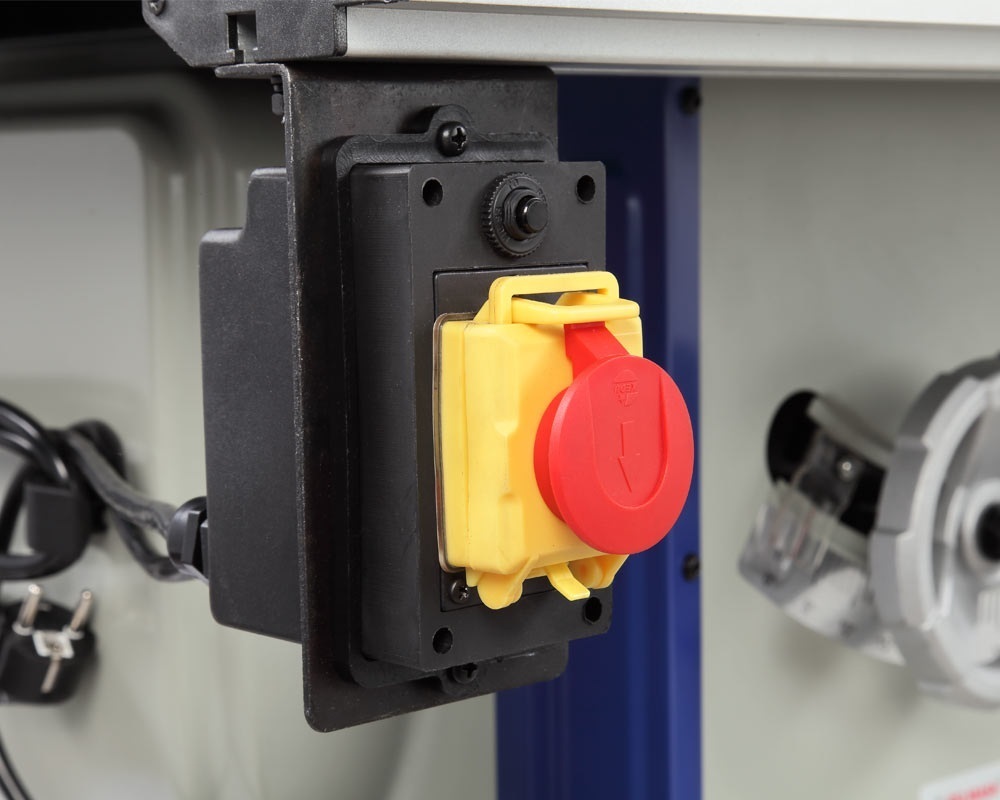

Выключатель в сборе 1
Панель основания «с» 1
Панель основания «в» 1
Панель основания «а» 2
Опора угловая 8
Опора задних роликов в сборе 1
Опора передних роликов в сборе 1
Пластина соединительная для роликов 1
Толкатель 1

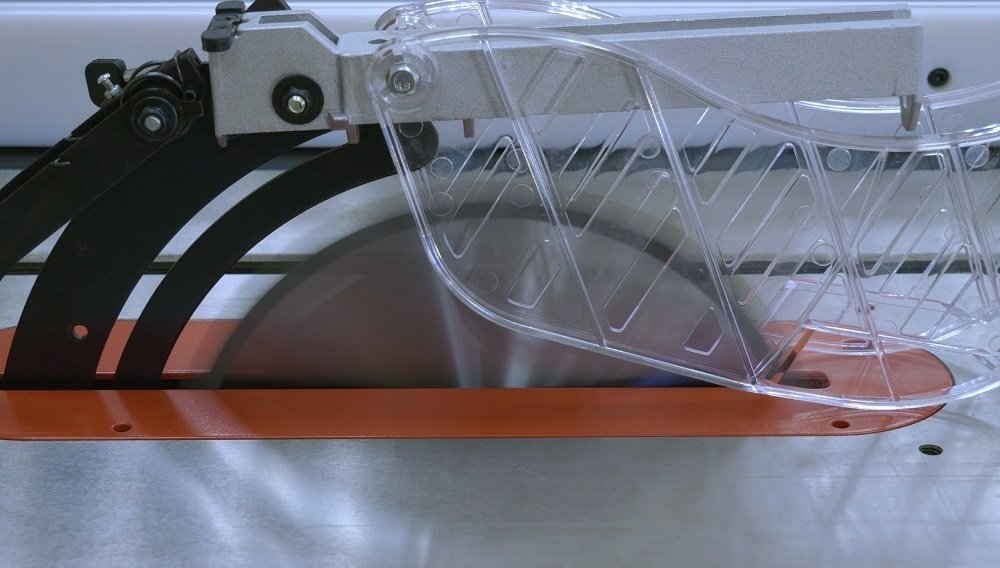

Кожух защитный пильного диска 1

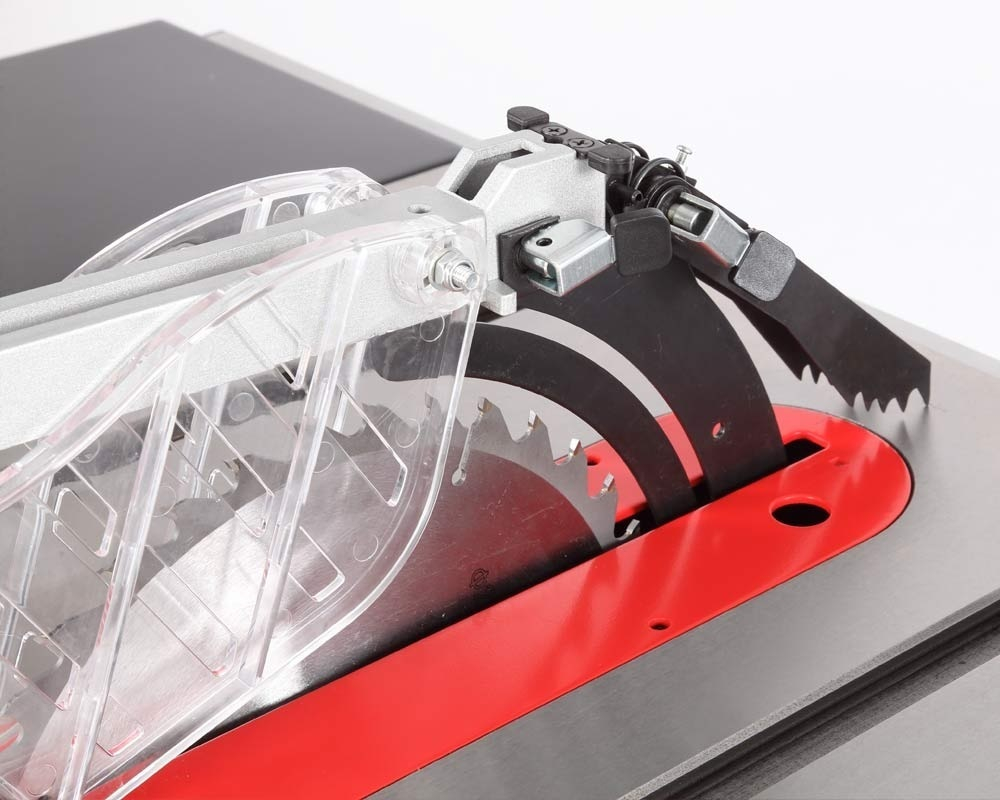

Защитный элемент от обратной отдачи в сборе (гребенка) 1
Ролик 4
Секция стола дополнительная 2
Держатель кабеля питания 2

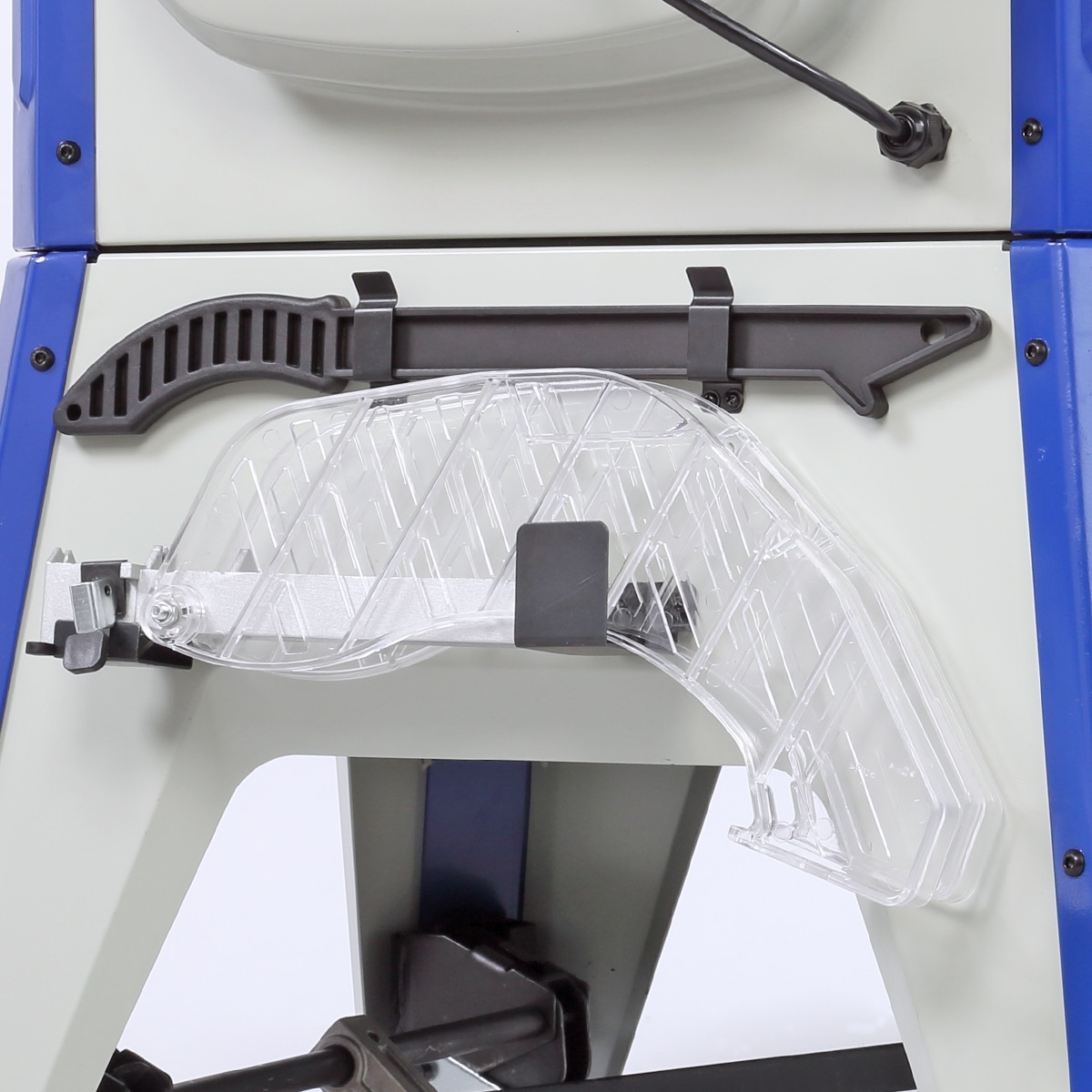

Кронштейн для хранения толкателя 2
Кронштейн для хранения кожуха пильного диска 2
Кронштейн для хранения параллельного упора 2

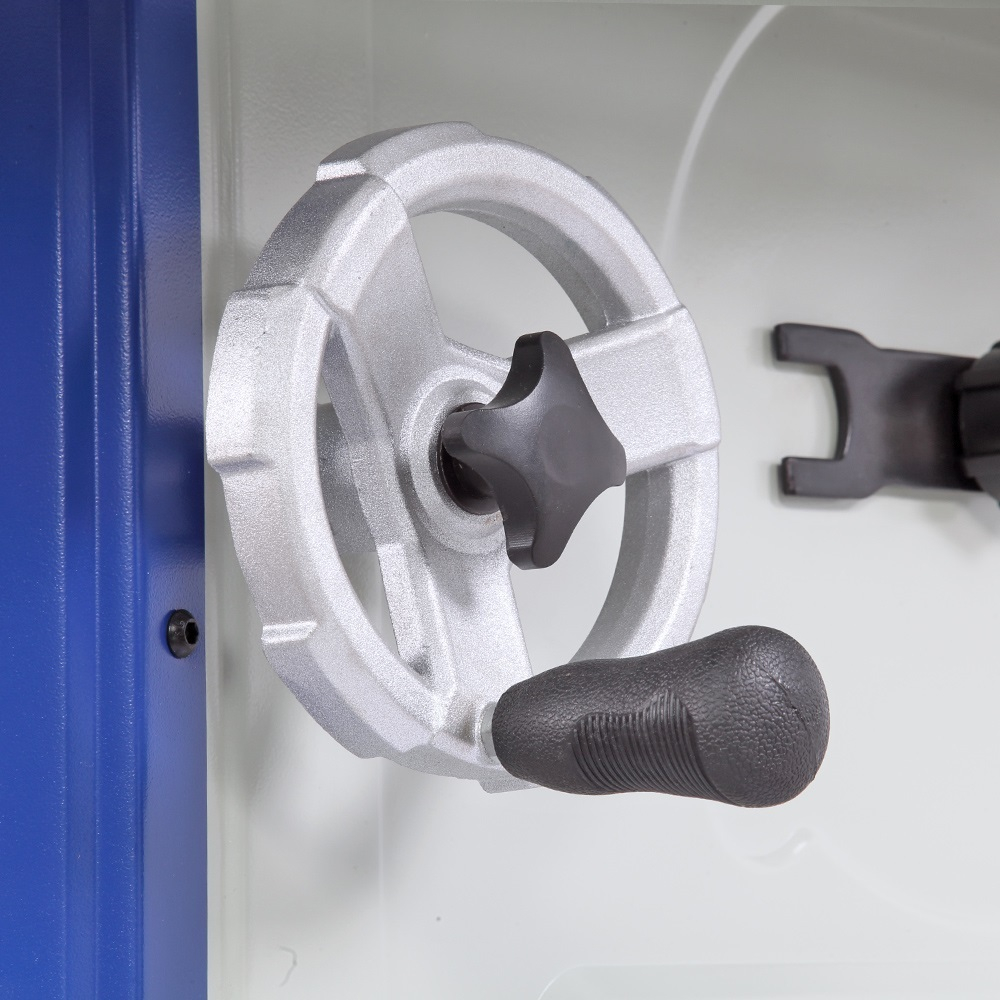

Маховик с ручкой 2
Направляющая задняя 2
Переходное кольцо 16 / 30 мм 1

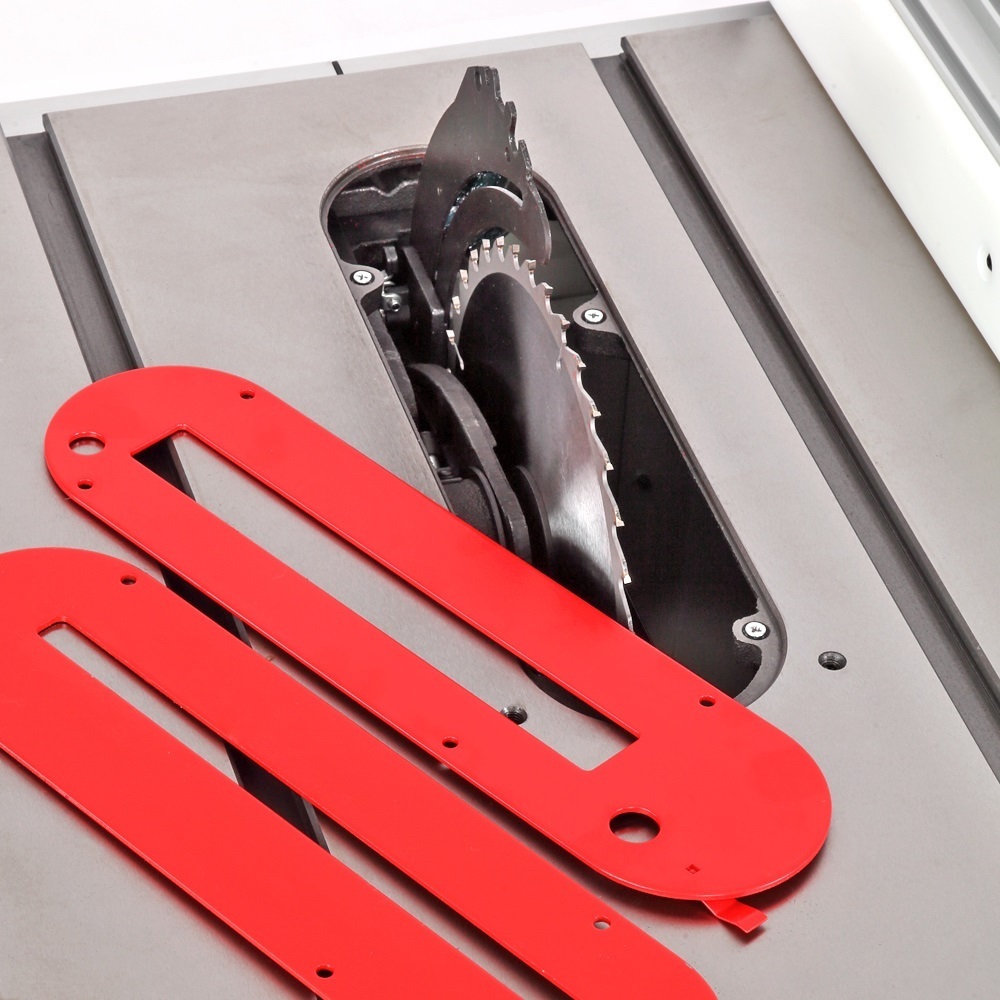

Вставка под диск DADO 1
Направляющая передняя 2
Угловой упор в сборе 1
Параллельный упор в сборе 1
Патрубок для отвода стружки 1
Вставка пильного стола 1
Планка 1
Производство BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
