Применение
Фуговальный станок с шириной строгания 200 мм для любительского применения, Хобби.
Для фугования древесины и продуктов ее переработки.
Благодаря технологии helical станок походит для интенсивной эксплуатации: его обслуживание максимально упрощено, качество строгания на высоком уровне, стабильно во времени и мало зависит от сучковатости и свилеватости древесины.
Описание

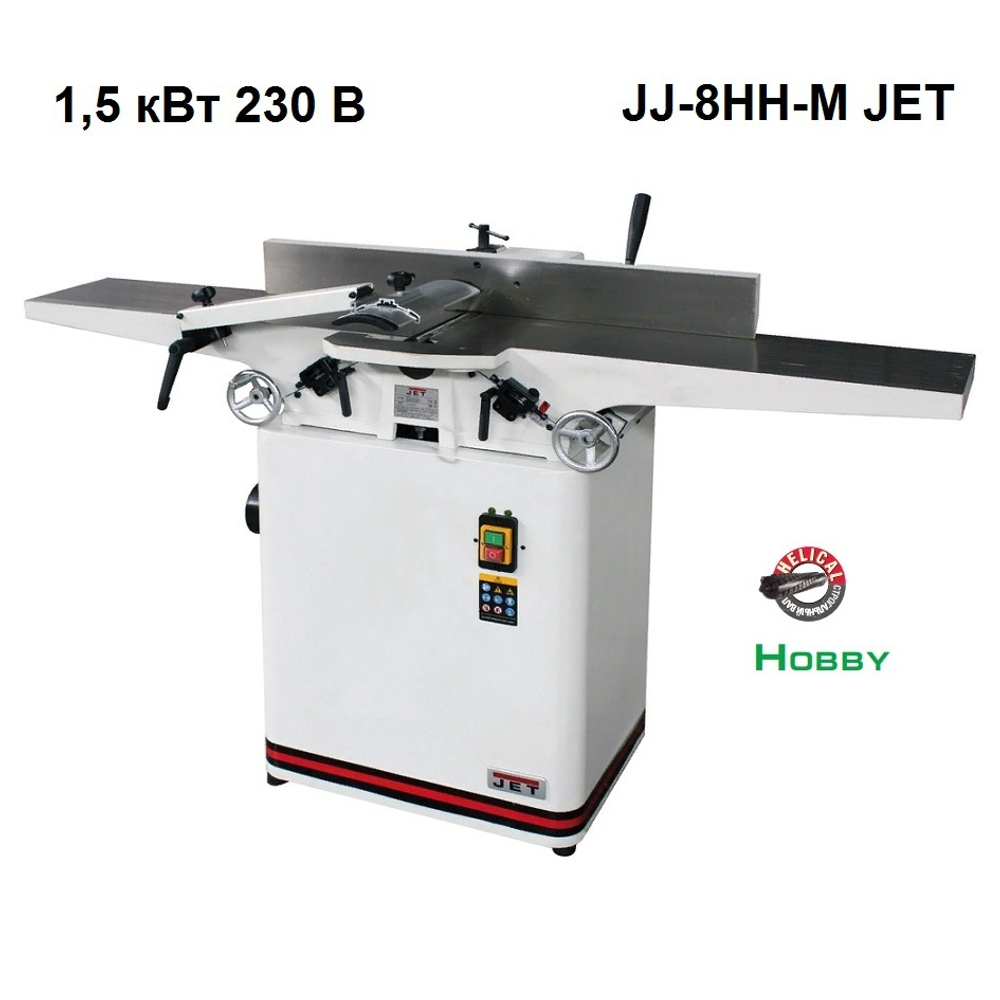

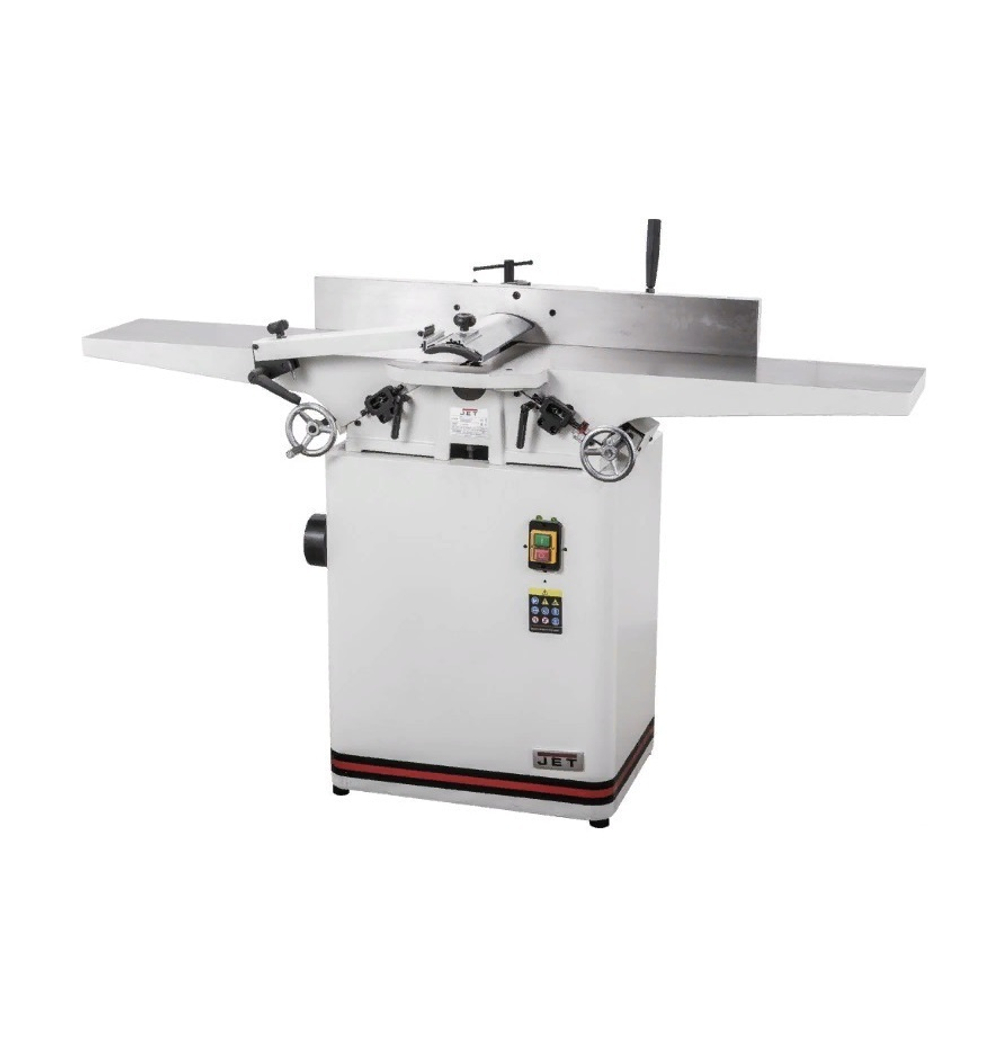

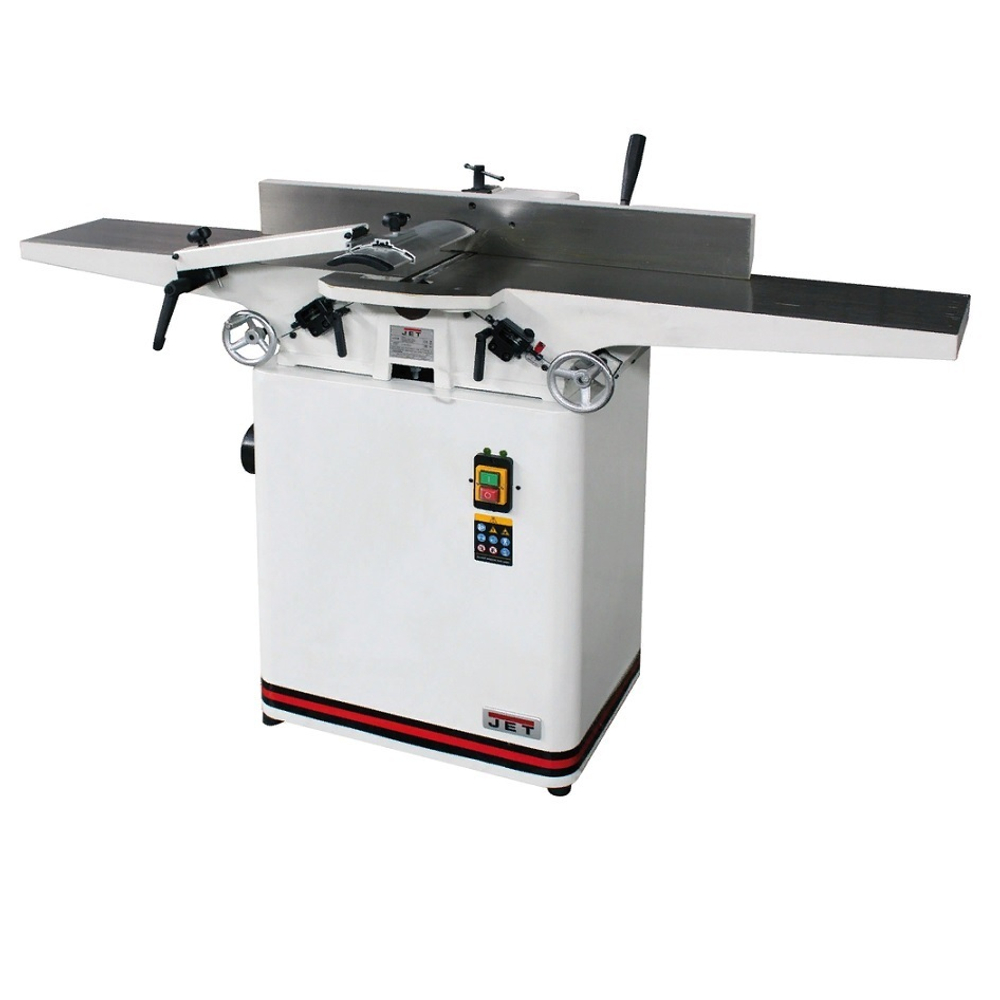

Фуговальный станок с чугунными столами и шириной строгания 200 мм, штатно оборудованный ножевым валом helical.

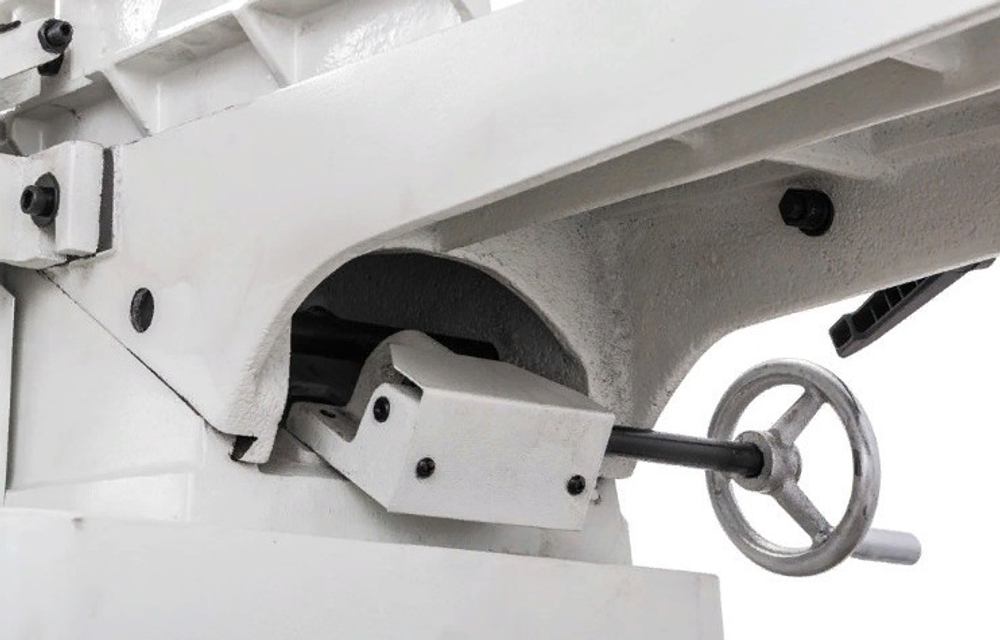

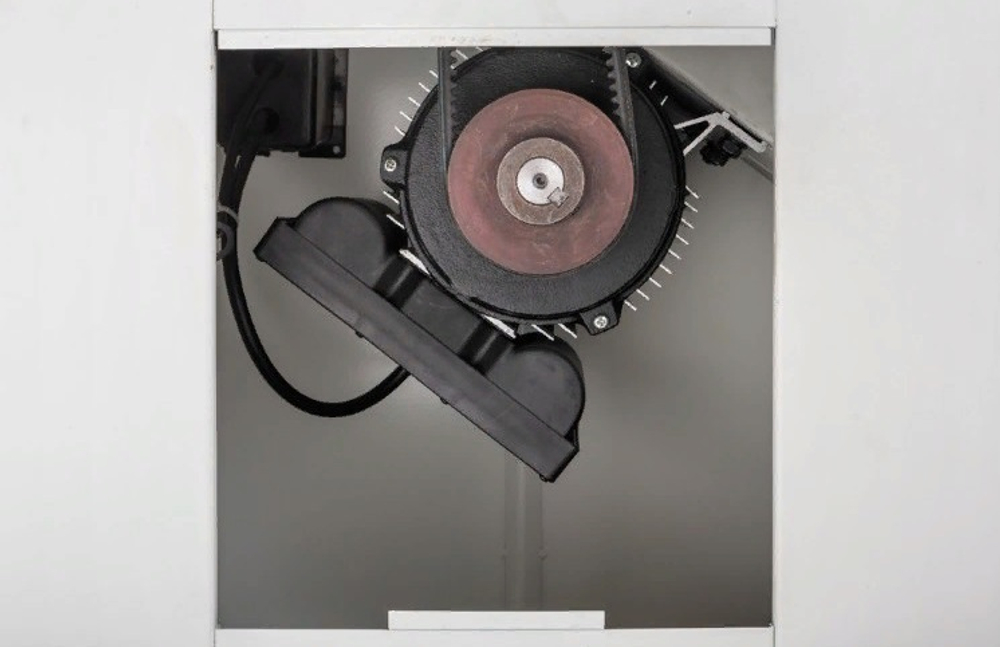

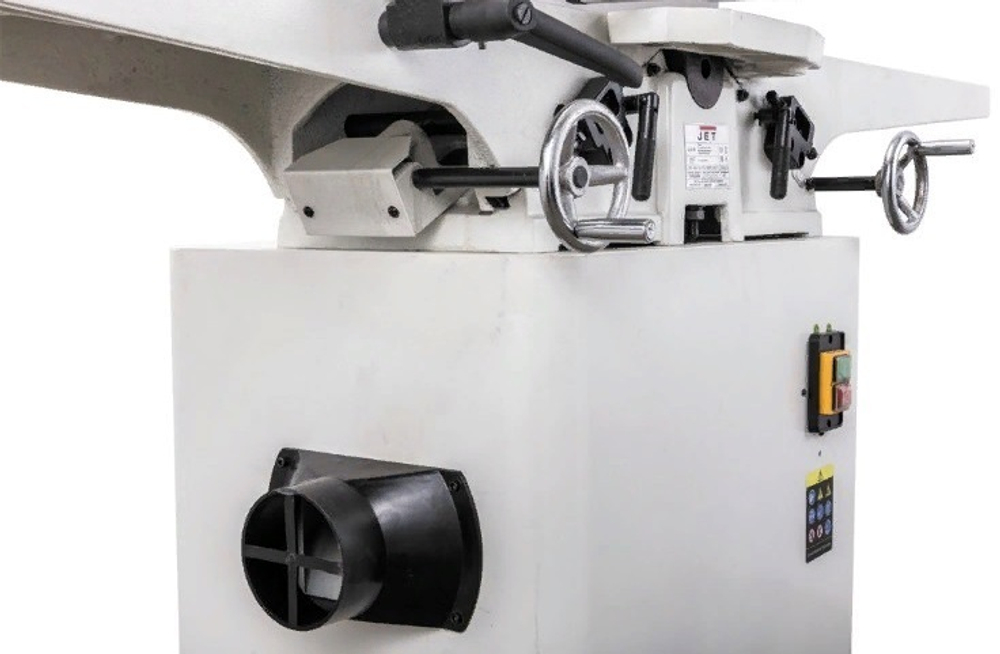

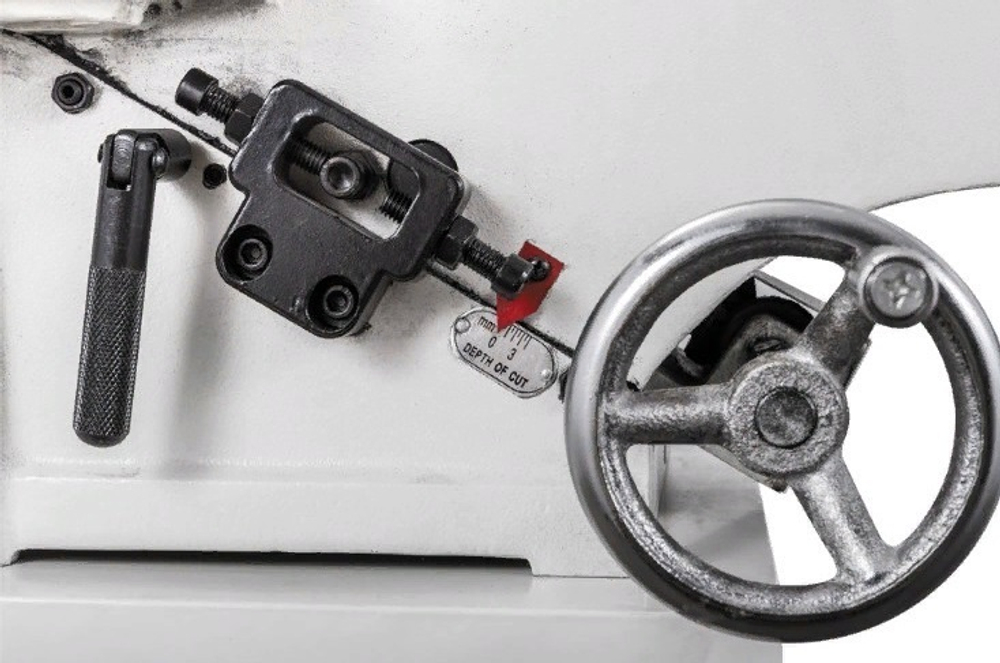

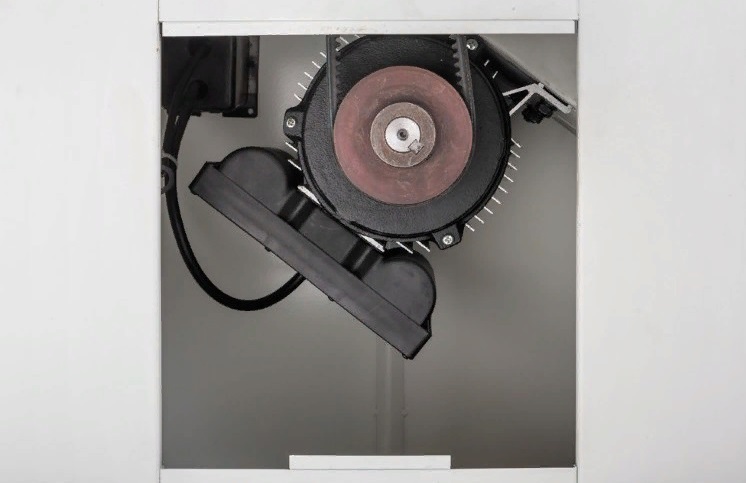

Конструкция образована двумя частями. В нижней, она играет роль тумбы-подставки, однофазный асинхронный мотор и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания при наладочных операциях.

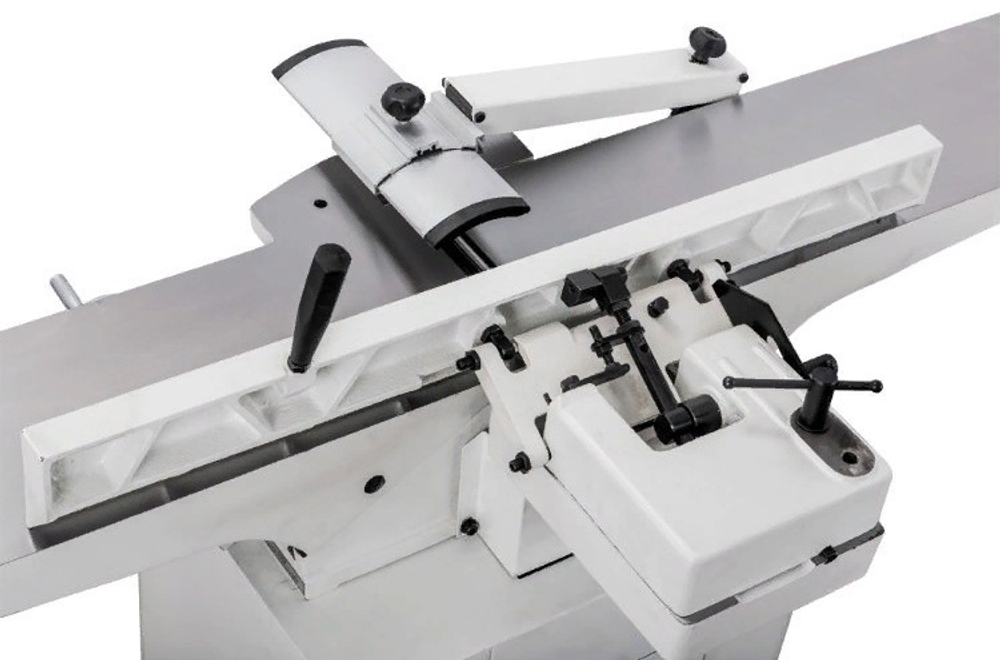

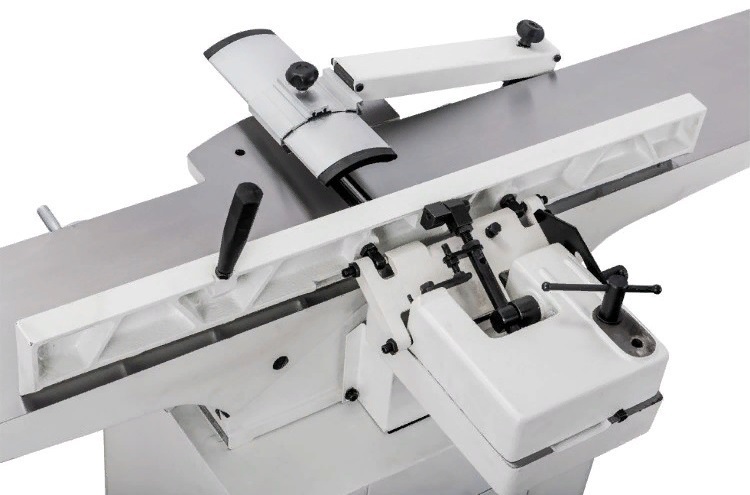

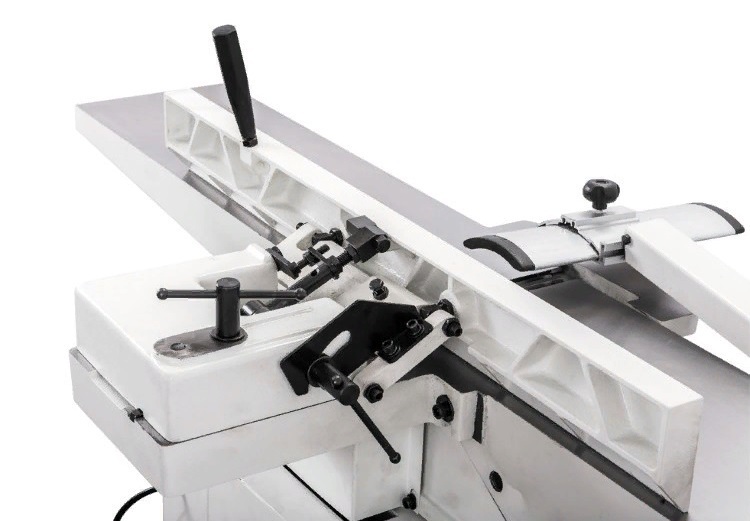

Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

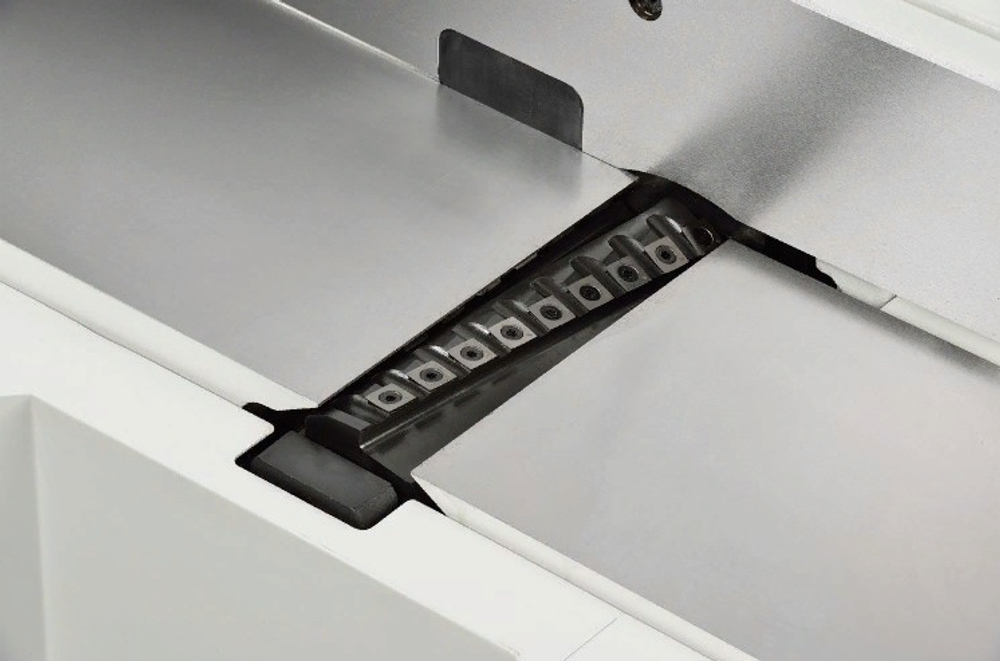

Вал helical имеет 36 твердосплавных лезвий, расположенных по спирали в четыре ряда, сегменты имеют по четыре режущих кромки, что кратно увеличивает их ресурс. Переворачивают и заменяют их выборочно, по мере необходимости, никаких настроечных операций при этом не требуется. Стружка отходит мелкая, она не забивает каналы системы аспирации и легко удаляется. Спиральное расположение обеспечивает последовательный заход ножей в заготовку, что снижает шум, вибрацию и ударные нагрузки.
Преимущества
-
Ножевой вал helical
-
Регулировка глубины строгания
-
Регулируемый фуговальный упор
-
Регулируемое ограждение ножевого вала
-
Фуговальные столы из чугунного литья
-
Фуговальный упор из чугунного литья
Характеристики
Мощность выходная 1,5 кВт
Мощность потребляемая 2,1 кВт
Зона обработки 200 мм
Частота вращения 5200 об/мин
Диаметр вытяжного штуцера 100 мм
Напряжение 230 В
Масса 193 кг
Габариты 1790x700x1150 мм
Вал 72 мм
Количество ножей 36
Глубина обработки 0-3 мм
Упор 1010х120 мм, угол наклона: -45-0-45°
Размер ножей 15х15х2,5 мм
Макс. размер заготовки 200 мм
Размер стола 1780х230 мм
Уровень шума:
становлен в соответствии со стандартом EN 1807:1999 (погрешность 4 дБ)
Заготовка из древесины хвойных пород: Ш=100 мм, Д=1000 мм, влажность 8,5%
Уровень акустической мощности (по EN 3746): Холостой ход 90,0 дБ(А) В процессе работы 97,5 дБ(А)
Уровень звукового давления (по EN 11202): Холостой ход 82,9 дБ(А) В процессе работы 89,7 дБ(А)
Фуговальный станок был проверен на предмет выделения пыли. При скорости воздушного потока 20 м/с через пылевыпускное отверстие диаметром 100 мм: Вакуумметрич. давление 600 Па Объемный расход 1000 м3 /ч Станок соответствует действующему ограничению по выделению пыли в производственном помещении - 2 мг/м3 .

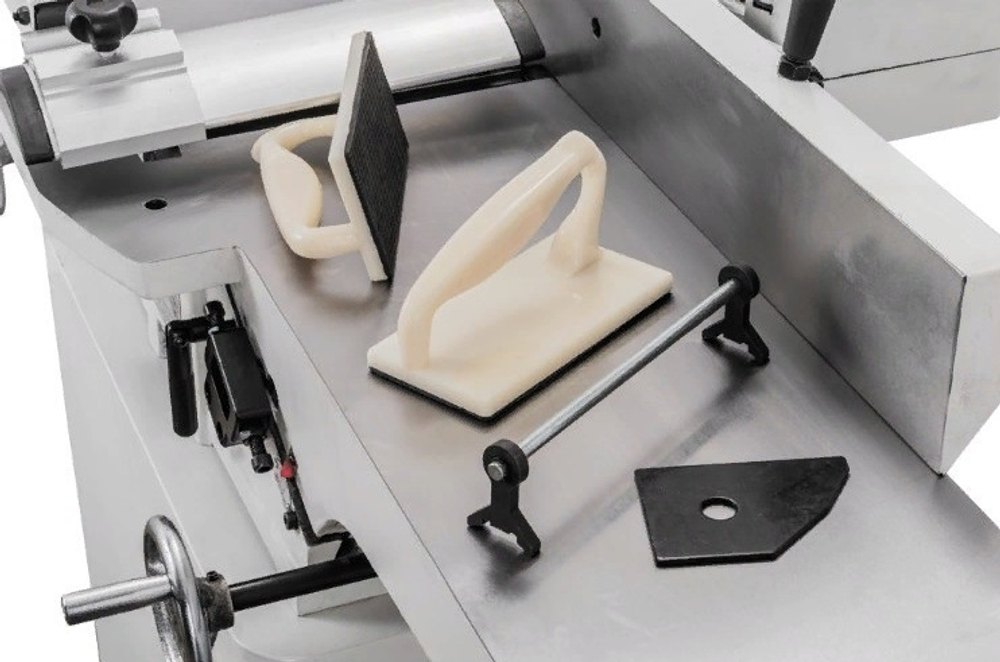

Комплектация
Комплект ножей (установлен на валу)
Фуговальный упор
Ограждение ножевого вала
Производство Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
