Применение
Для мастерских, профессионального использования
Станок предназначен для фугования древесины и продуктов ее переработки.
Описание

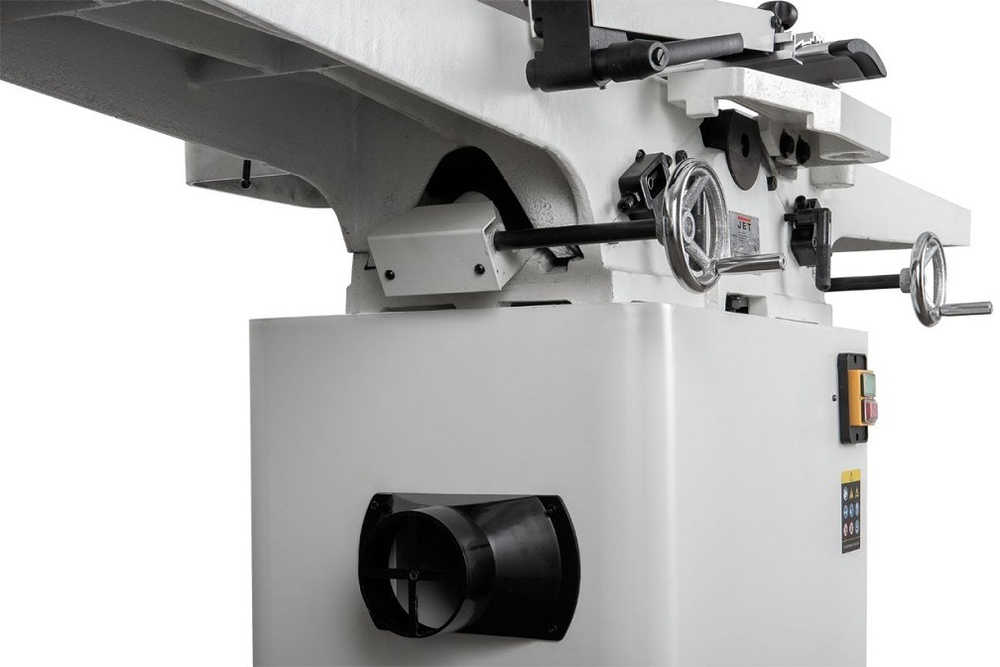

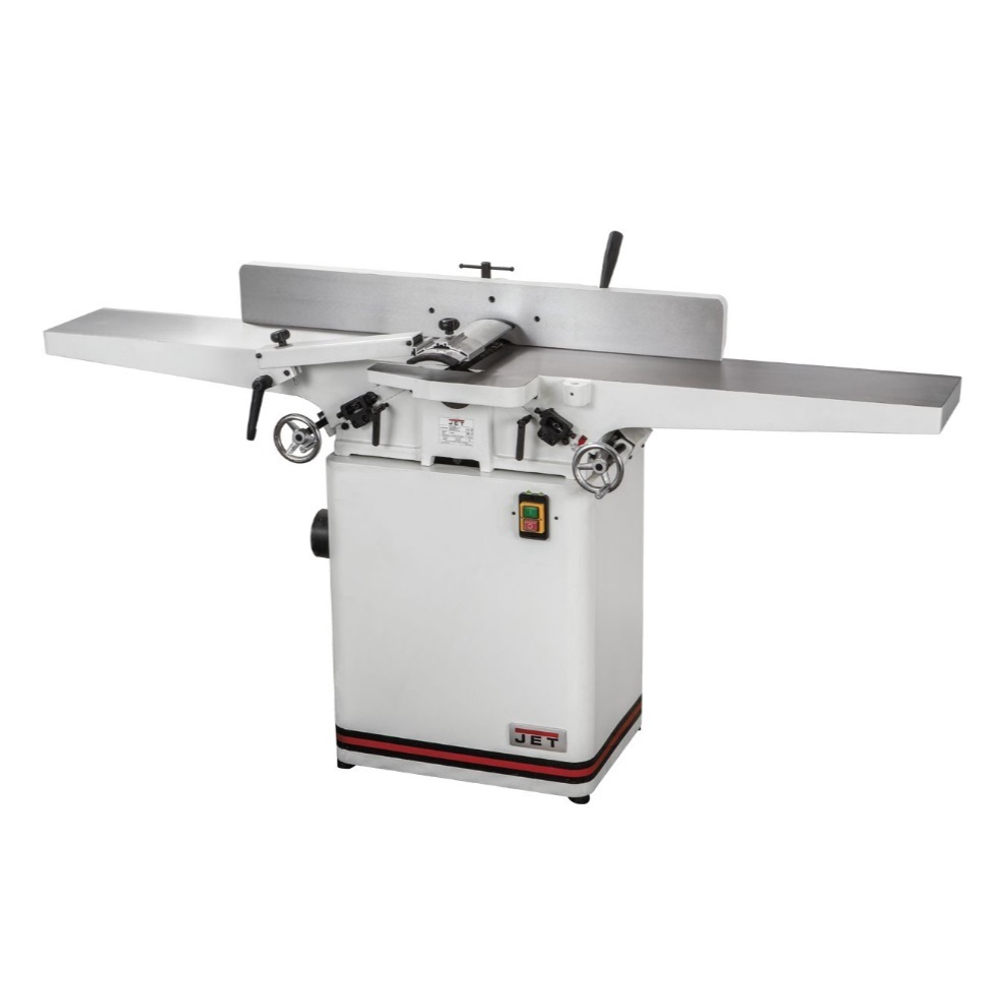

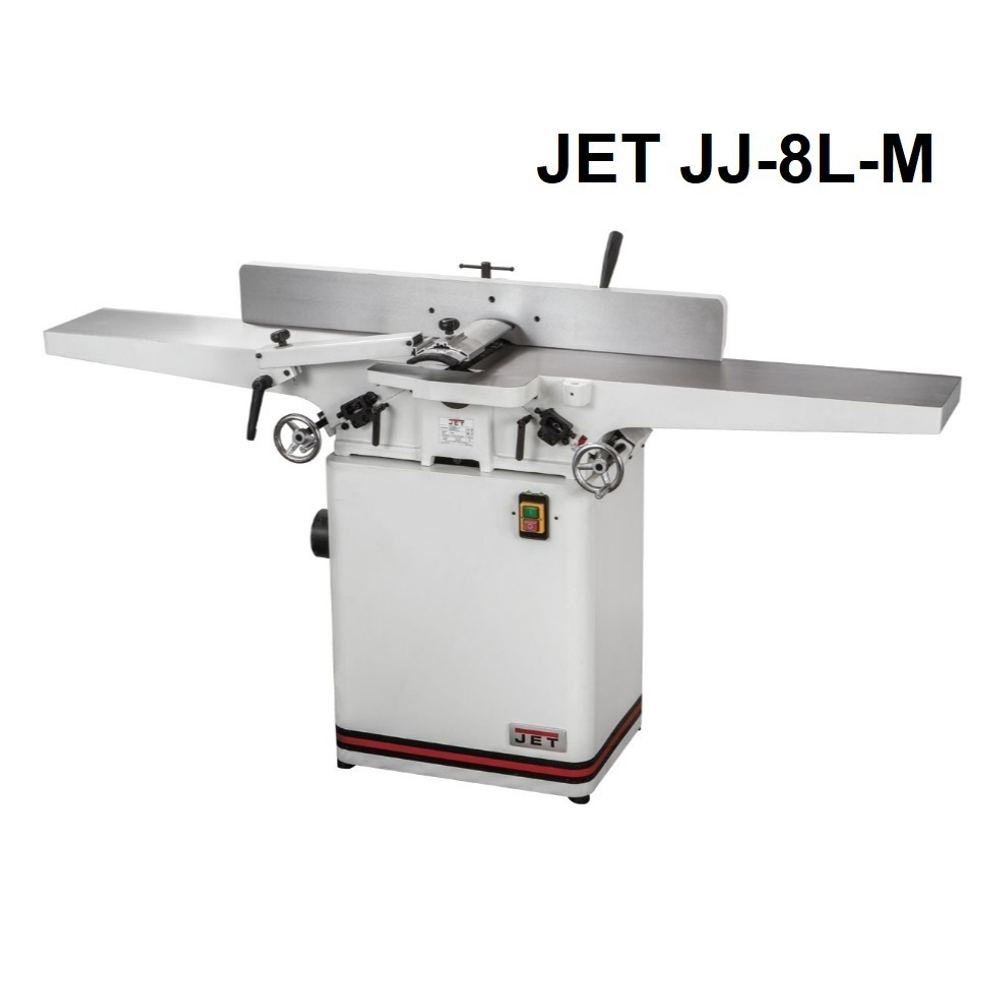

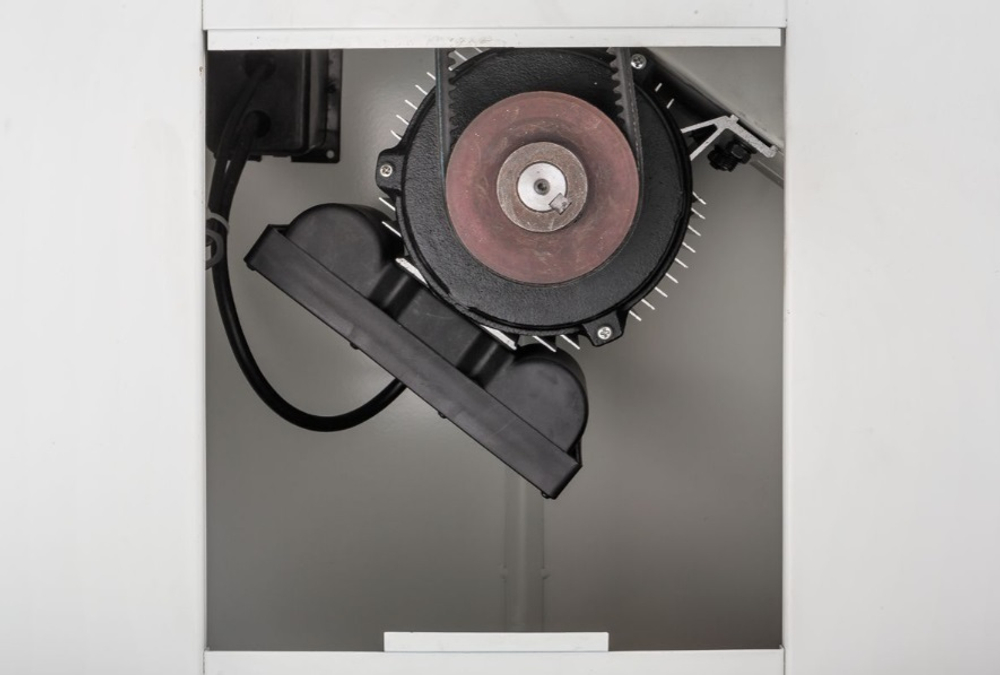

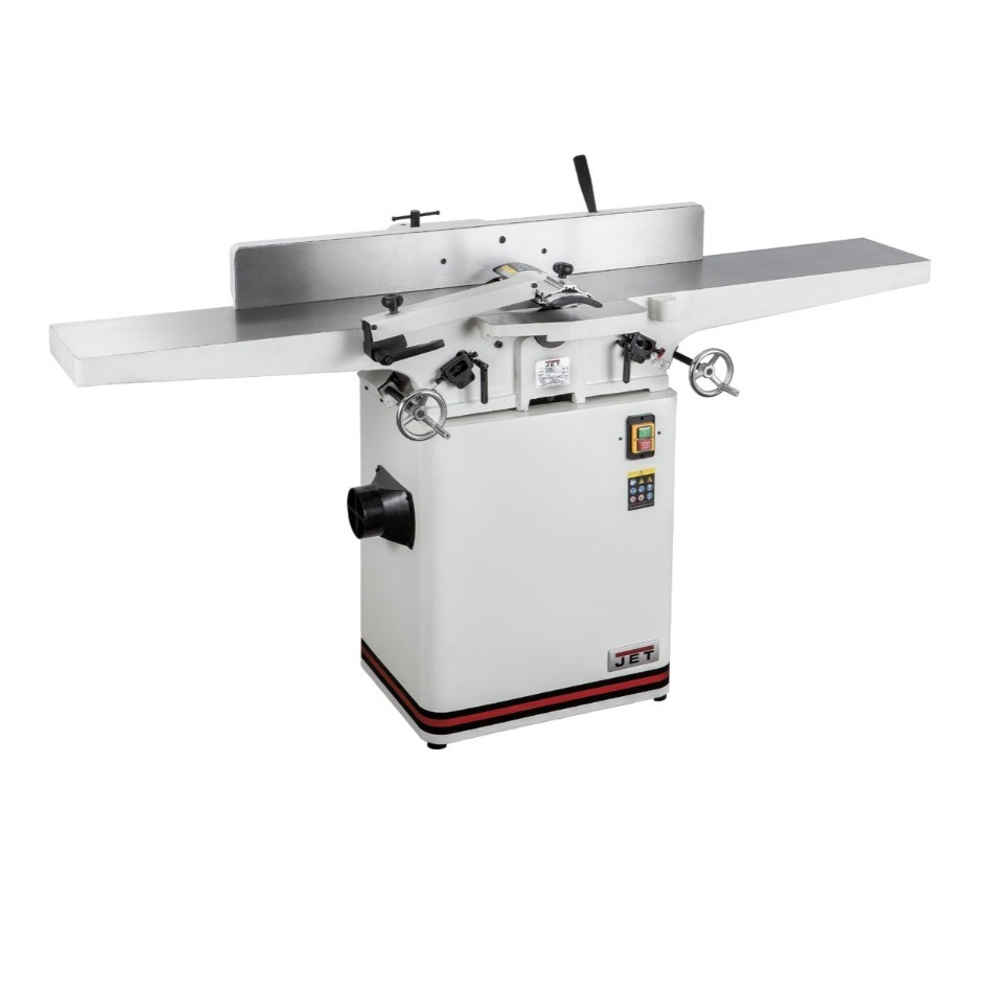

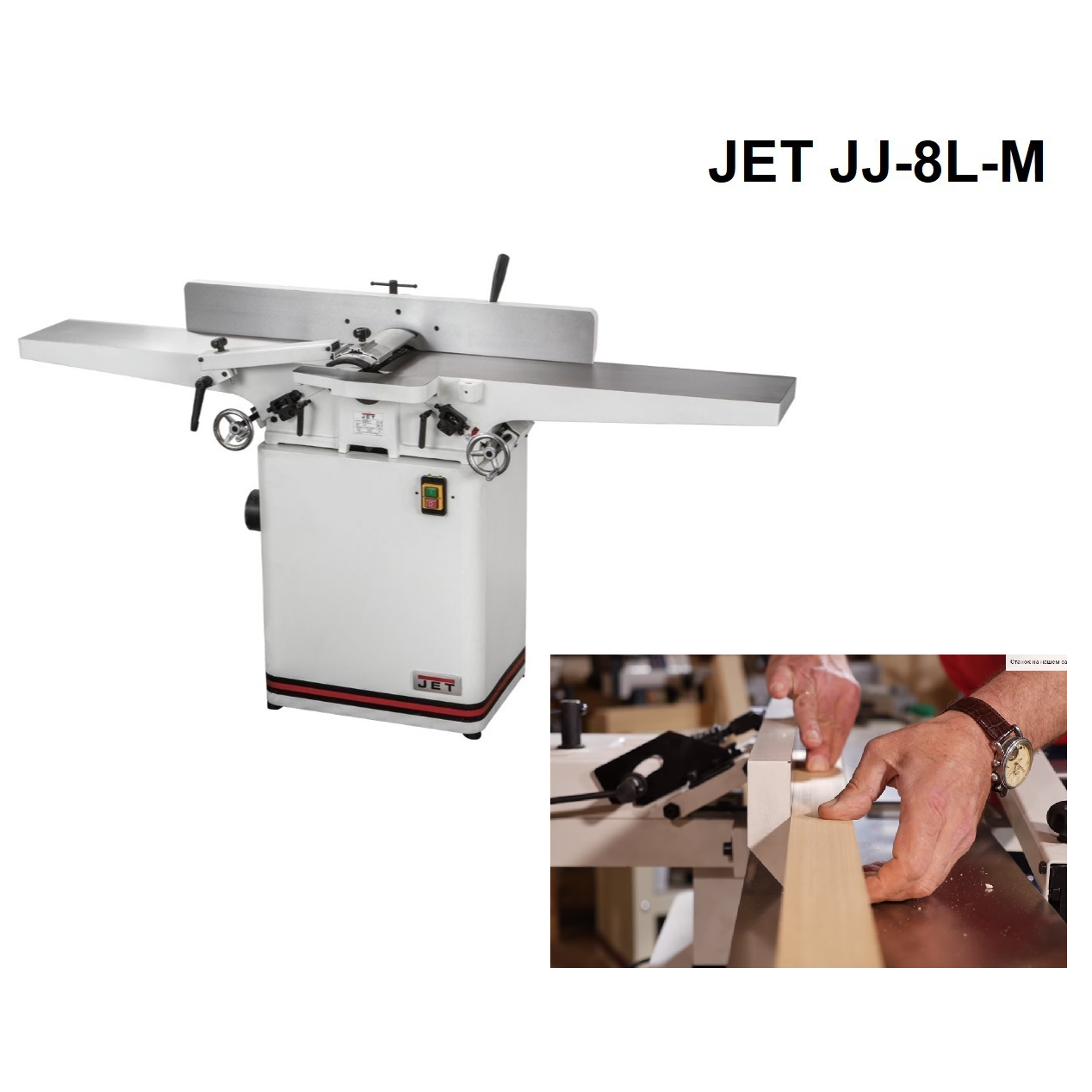

Фуговальный станок с длинными чугунными столами и шириной строгания 200 мм. Конструкция образована двумя частями. В нижней, она играет роль тумбы-подставки, однофазный асинхронный мотор и кожух сбора стружки со 100 - миллиметровым аспирационным патрубком. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал.

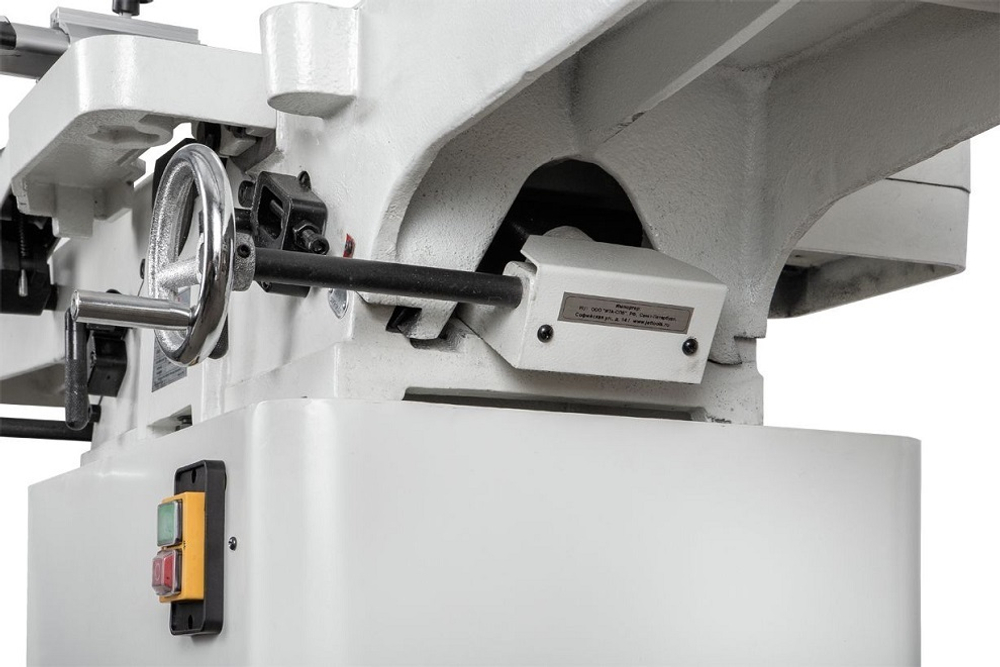

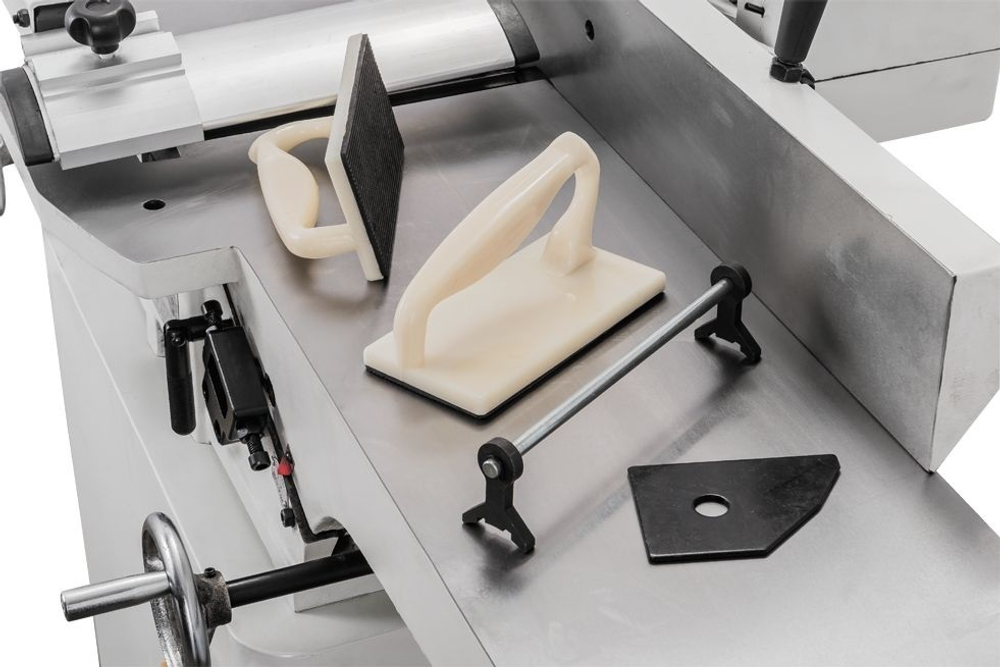

Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания при наладочных операциях.

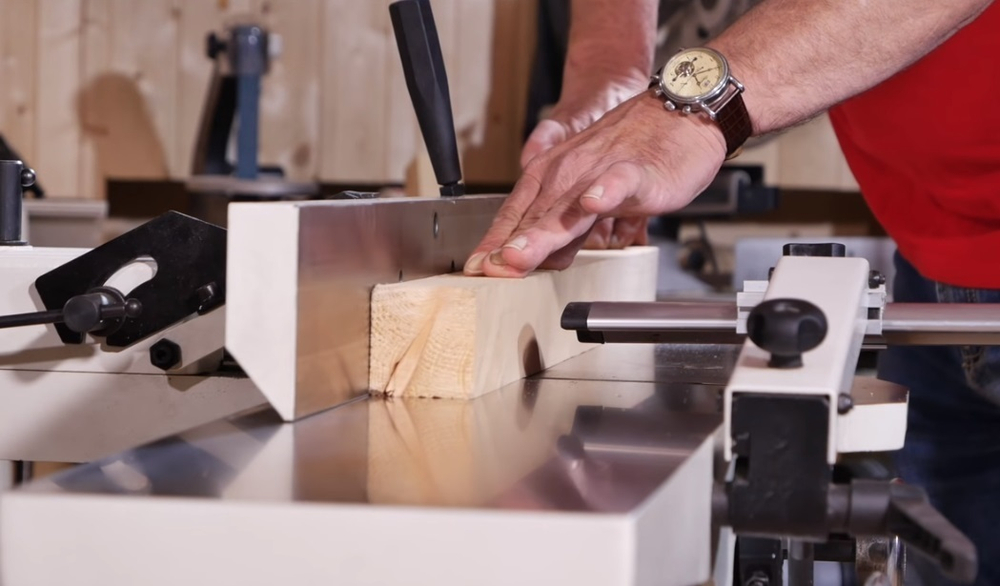

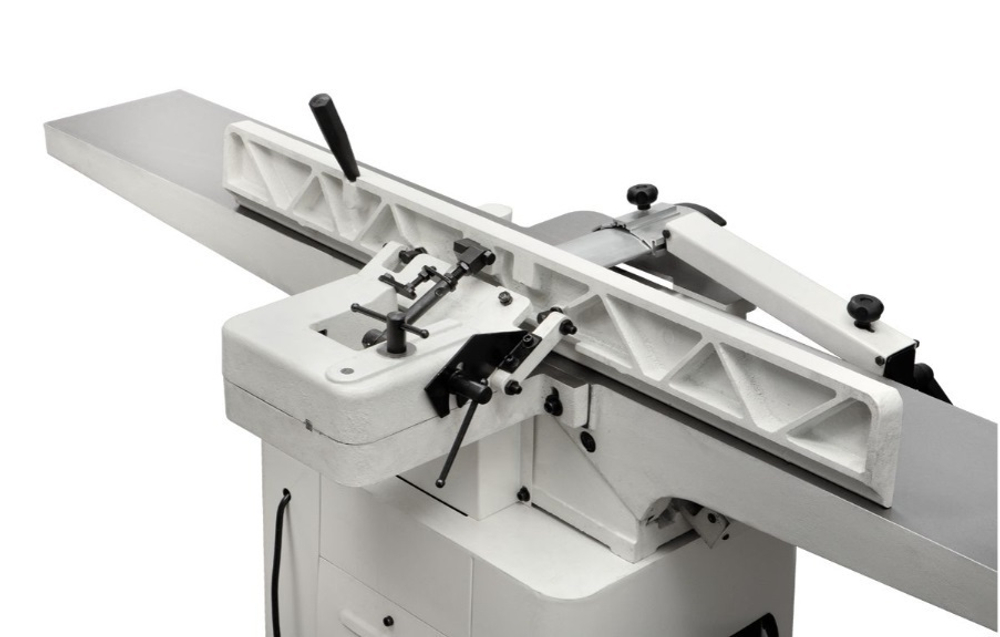

Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

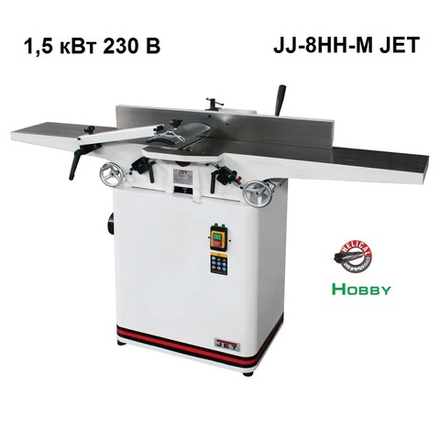

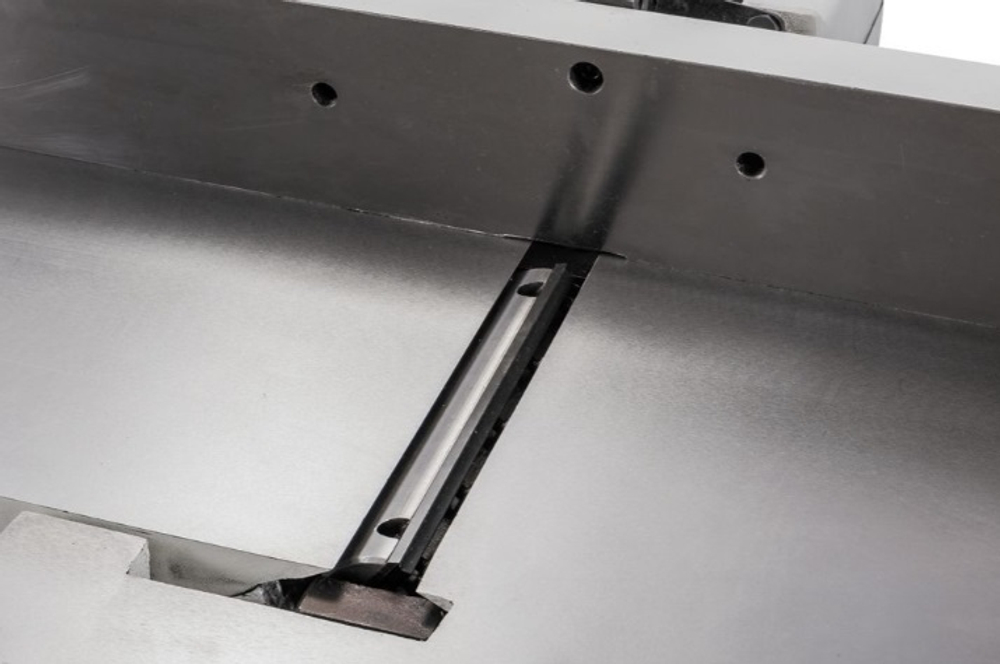

Стандартный четырехножевой строгальный вал, с которым станок поставляется, можно заменить на helical, он лучше походит для интенсивной эксплуатации, требует меньше работ по обслуживанию, обеспечивает более высокое и стабильное качество строгания. На нем установлено 36 твердосплавных лезвий, расположенных по спирали в четыре ряда.
Сегменты имеют по четыре режущих кромки, что кратно увеличивает их ресурс. Переворачивают и заменяют их выборочно, по мере необходимости. Никаких настроечных операций при этом не требуется.
Стружка отходит мелкая, она не забивает каналы системы аспирации и легко удаляется. Спиральное расположение обеспечивает последовательный заход ножей в заготовку, что снижает шум, вибрацию и ударные нагрузки.
Преимущества
-

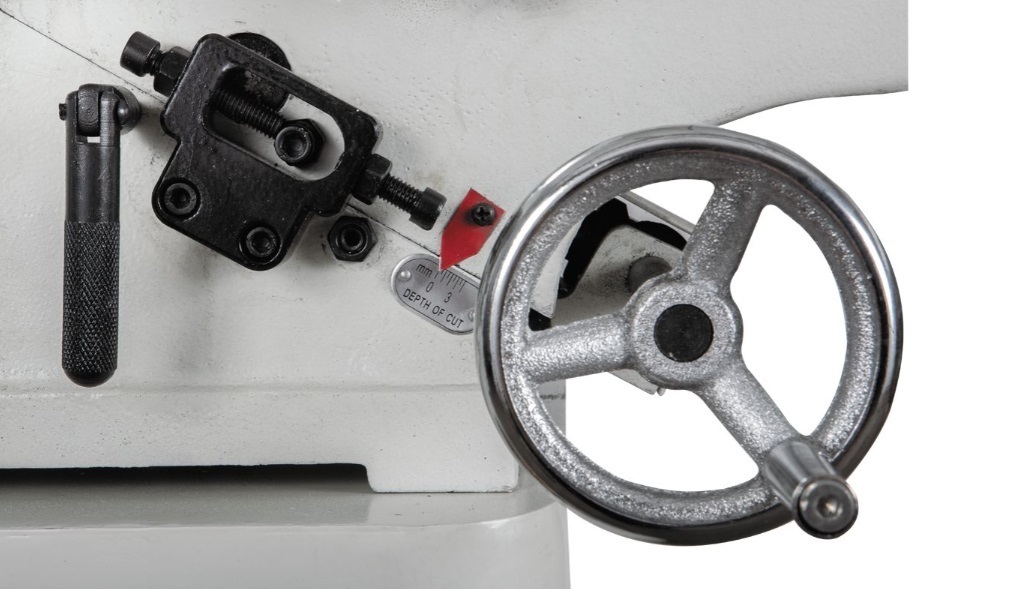

Регулировка глубины строгания
-

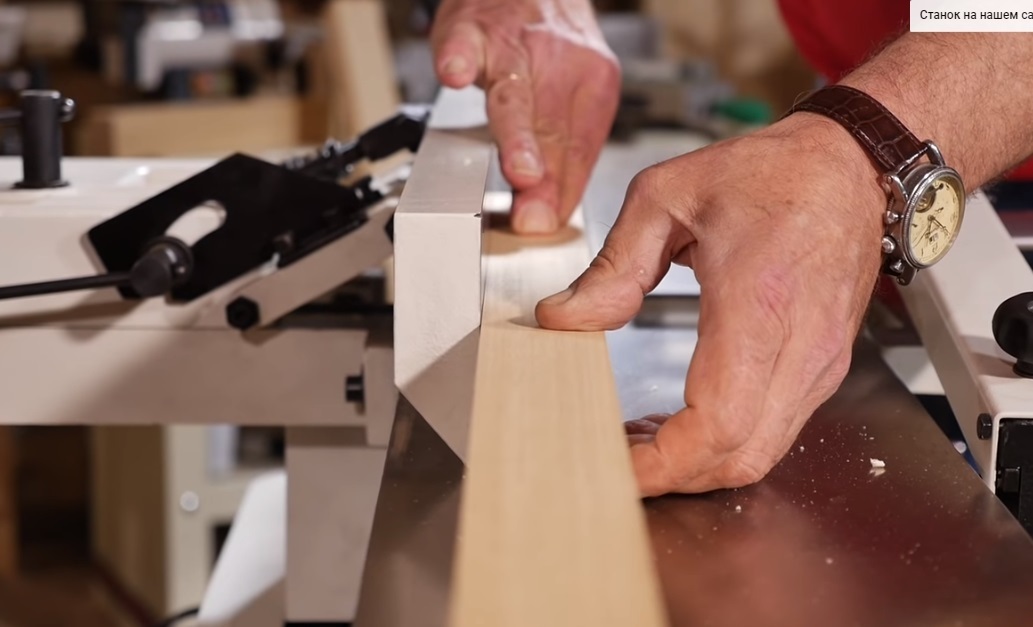

Регулируемый фуговальный упор
-
Регулируемое ограждение ножевого вала
-
Фуговальные столы из чугунного литья
-
Фуговальный упор из чугунного литья
Характеристики
Напряжение, В 230
Потребляемая (выходная) мощность, кВт 2,1 (1,5)
Частота вращения строгального вала 5200 об/мин
Диаметр строгального вала 72 мм

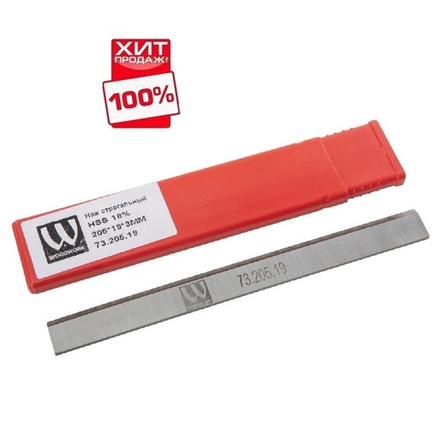

Размер ножей (ДхШхТ) 205х19х3,0 мм
Количество ножей 4
Максимальная ширина заготовки, мм 200
Макс. глубина строгания за один проход 0-3,0 мм
Размеры фуговального стола (ДхШ) 1780х230 мм
Размеры фуговального упора (ДхВ) 1010х120 мм
Угол наклона фуговального упора -45-0-45°
Диаметр вытяжного штуцера, мм 100 мм
Длина, мм 1790
Ширина, мм 700
Высота, мм 1150
Масса, кг 193
Длина в упаковке, см 190
Ширина в упаковке, см 50
Высота в упаковке, см 32
Масса в упаковке, кг 203
Комплектация
Станок
Комплект ножей (установлен на валу)
Фуговальный упор
Ограждение ножевого вала
Производство Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
