Применение
Разработан специально для небольших мастерских, позаимствовал много индустриальных особенностей.
Универсальные столярные мастерские.
Для профессионального и любительского использования в производственных цехах и частных столярных мастерских.
Для среднеинтенсивной эксплуатации.
Шлифование, калибрование, выравнивание древесных заготовок или материалов похожей плотности и свойства. Там, где рейсмус не подходит (или опасно), можно использовать барабанный шлифовщик для калибрования или выравнивания заготовок. Если требуется финишная шлифовка, то с материалами вплоть до 180G можно делать это на этом станке.
Массив древесины любых лиственных / хвойных пород, листовой материал любой плотности сопоставимой с древесиной твердолиственных пород. Фанера, МДФ, пластики и аналоги.
Описание:
Очень жесткая конструкция этого шлифовщика обеспечивается мощным сварным кабинетом и статичной установкой шлифовальной консоли.
Работа без вибраций, минимум настроек и подстроек по ходу работы.

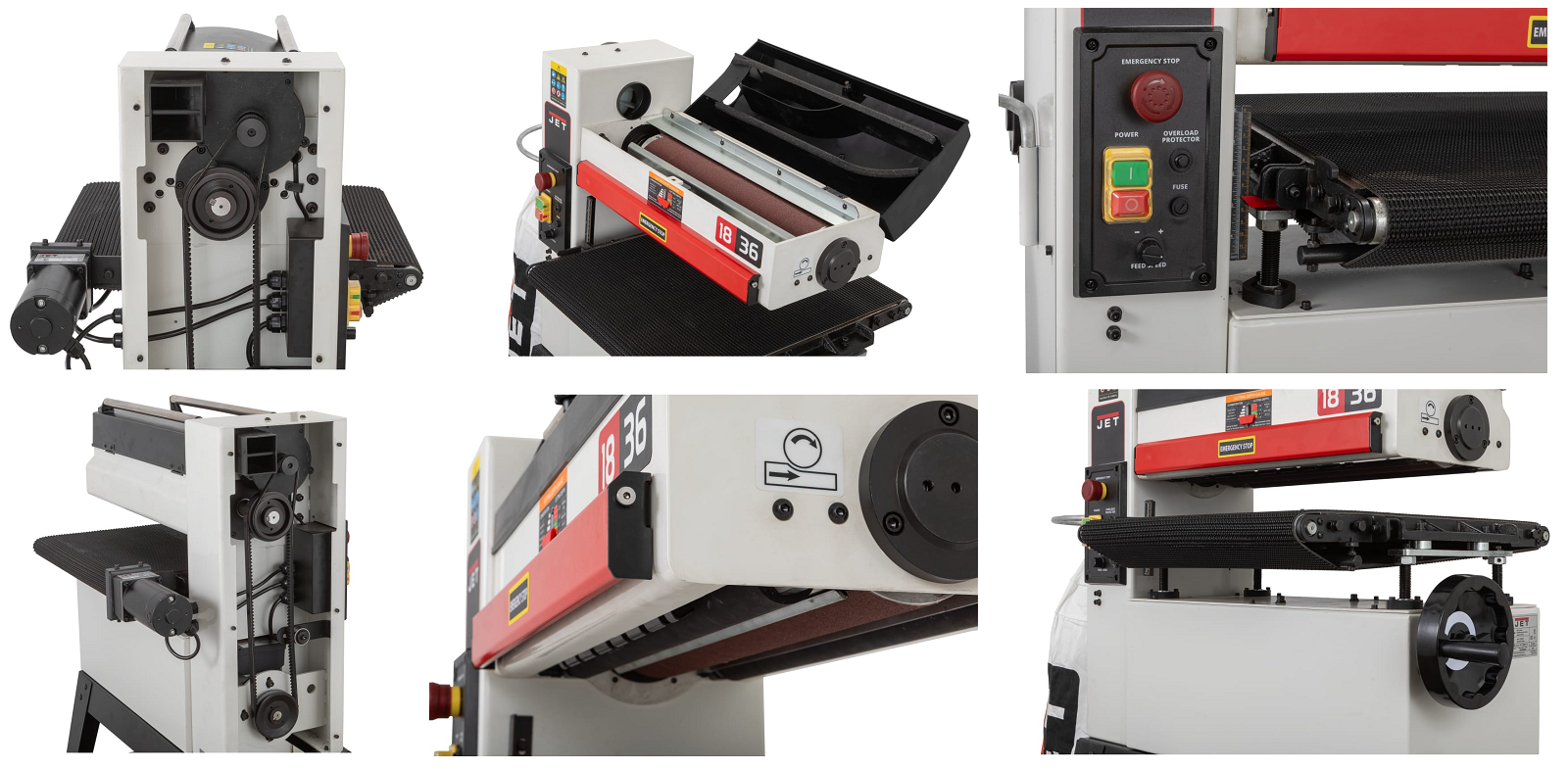

Высота обработки заготовок меняется перемещением стола. Устройство почти такое же как в рейсмусовых станках Джет. 4 подъемно -опорные колонны и цепной привод через ведущую звездочку. Все это расположено в беспыльном подстолье станка, не требует частого ухода.
Фиксация стола жесткая, прижимом барашка внутри маховика. При такой конструкции как в рейсмусе освобождается верхний капот, его можно использовать для укладки или передачи заготовок. Для этого в капот интегрированы 2 ролика. Шлифовальный узел устроен прагматично.
Алюминиевый барабан. Лента натянута на барабане при помощи подпружиненного фланца с одной стороны. Шлифматериал натягивается постоянно. Как правило так организовано натяжение ленты в индустриальных станках. Вдоль барабана расположены 2 пластины, позволяющие эффективно собирать с него пыль.

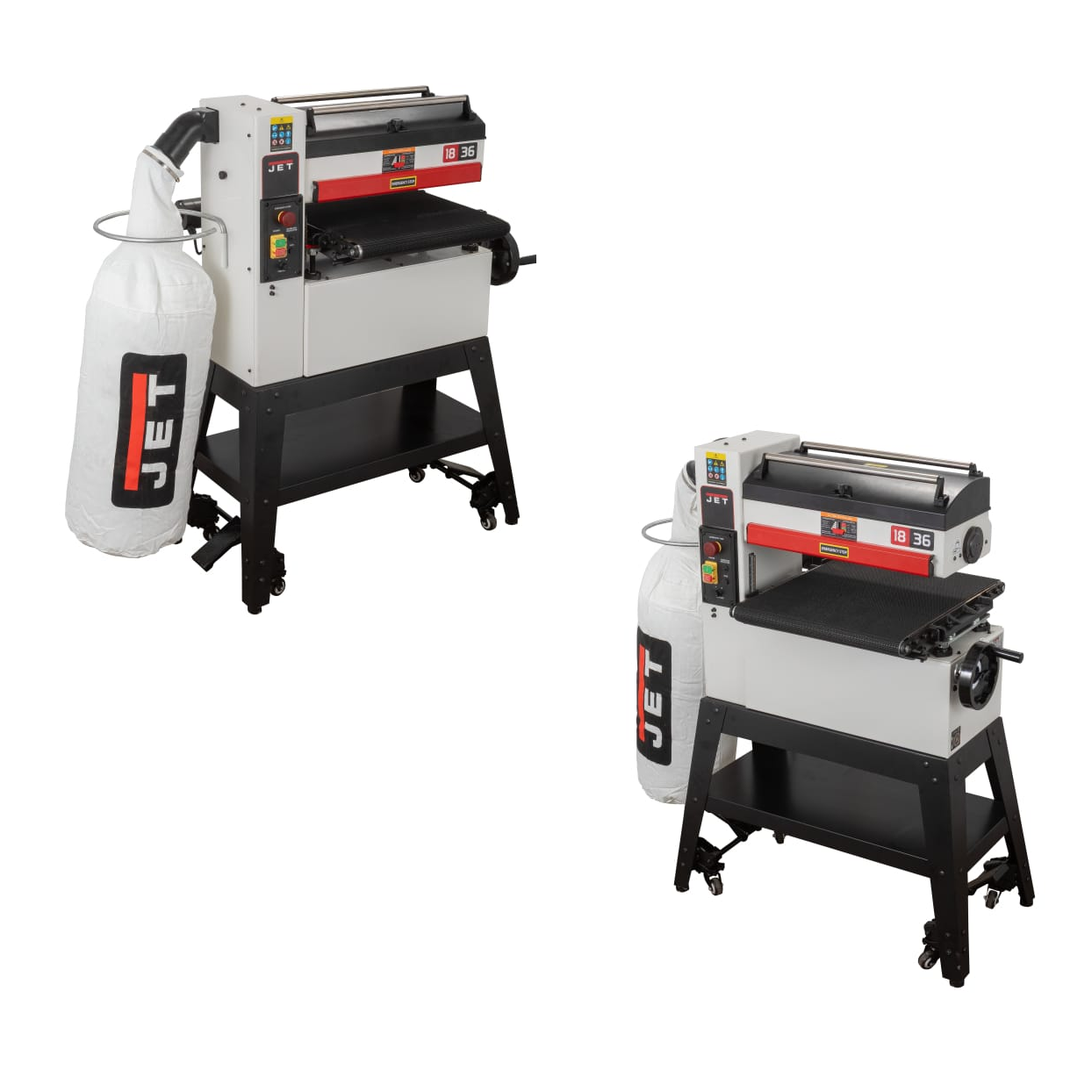

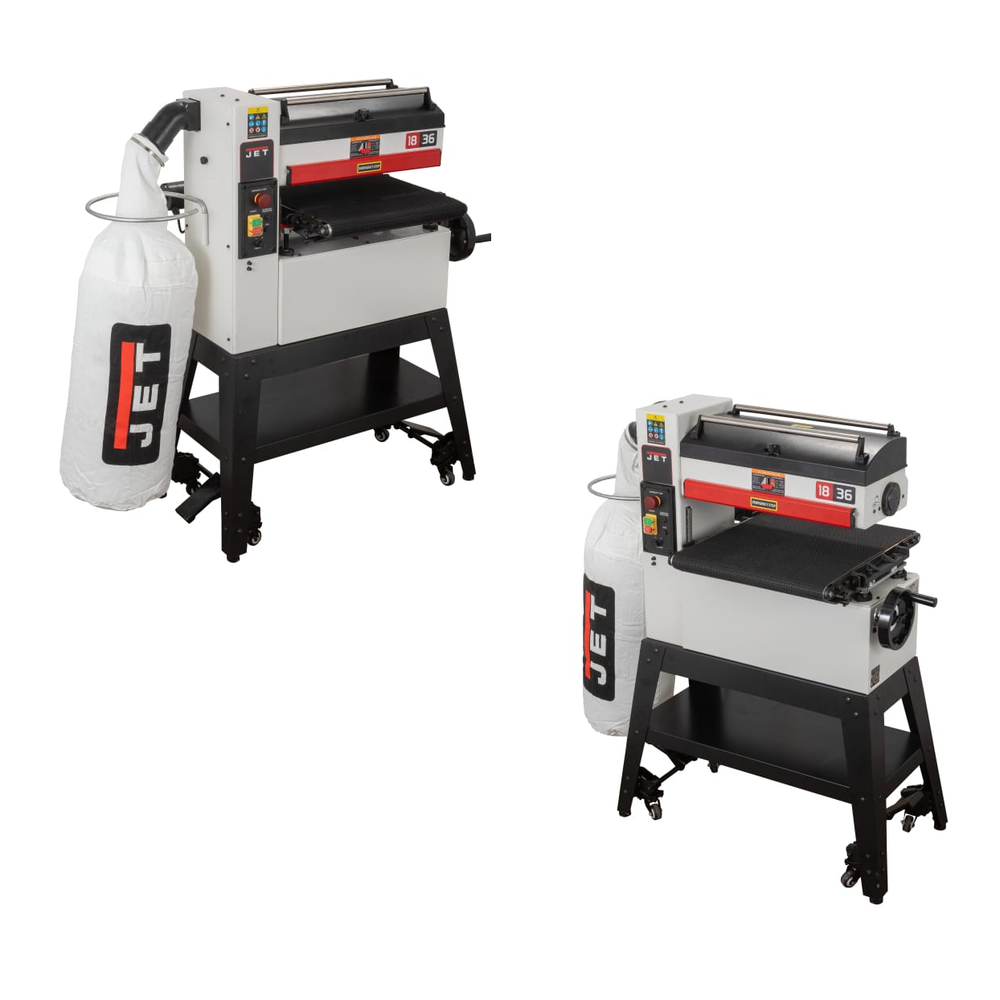

Интегрированное пылеудаление. Турбина приводится в действие ремнем от основного двигателя. Забирает пыль прямо из рабочей зона и отправляет ее в матерчатый фильтр -пылесборник. Что дает станку мобильность.
Подключаете станок к стандартной системе пылеудаления или системе типа «Циклон», видите, что шлифование станет беспыльным.
Подача заготовок на высоком профессиональном уровне. Прижимные, подающий и принимающий ролики. Увеличенный их диаметр по сравнению с предыдущими моделями JET. Ролики с резиновым покрытием, уверенное продвижение заготовок через зону шлифования. Они подпружинены.
Натяжение пружин можно подстроить под работу с материалом. С стандартной заводской комплектации установлен транспортер из износоустойчивого полимерно -тканного материала. Как на промышленных станках. Он не повреждает заготовок, проведет их через станок и долго прослужит.
Если больше подходит стандартная подающая лента из абразива, можно опционально приобрести ее и заменить в станке. Станок работает стабильно с любой из них. Плавная регулировка скорости движения транспортера помогает правильно настроить интенсивность шлифования.
Чем скорость медленней, тем выше интенсивность воздействия, медленней сама работа.

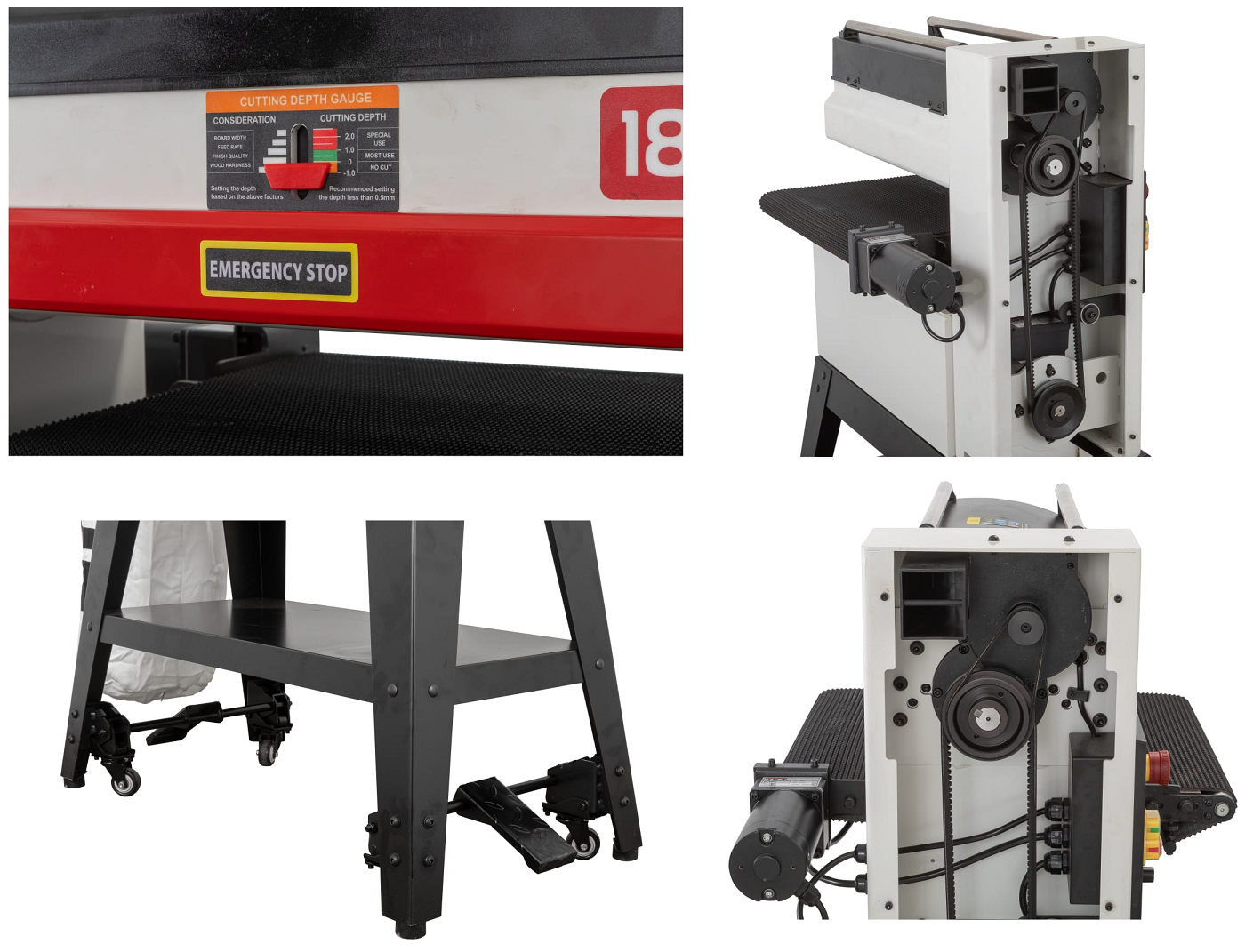

Безопасность возложена на клавишу полной аварийной остановки. При непредвиденном попадании чего -то в рабочую зону, неожиданно возникшей опасности, нажатие клавиши остановит станок полностью. Остановит и вращение барабана, движение транспортера. Эти системы обычно в промышленных шлифовщиках только. Раньше была только аварийная кнопка -грибок на контрольной панели, здесь он тоже, есть.
Консольный тип станка даст возможность обработать не только стандартную ширину в 457мм, но и двойную ширину с переворотом. Потребуется определенный навык и, не надо думать, что это могут быть огромные, тяжелые щиты. Эта опция станет спасительным выходом из ситуации.
Полка в открытой подставке – органайзер для шлифматериалов и др. принадлежностей,например, чистящих карандашей.
4 колеса в опорных ногах позволят с легкостью переместить станок в мастерской, снова жестко установить на поверхности. Для этого нужно нажать / или отпустить педаль.
Стальное подстолье. Четкая параллельность стола, шлифовального барабана. Опора стола на 4- е колонны.
Возможность автономной работы или подключения к любым системам пылеудаления.
Привод турбины пылеудаления осуществляется от двигателя, через ременную передачу.
Однофазный, асинхронный двигатель 220 В.
Заготовка при работе всегда остается горизонтально на поверхности стола.
Готов к эксплуатации после минимальной досборки в силу особенностей транспортировки.
Преимущества
- Барабан консольного типа / консоль установлена статично
- Регулировка высоты шлифования перемещением стола
- Регулировка высоты стола вращением маховика / жесткая фиксация стола
- Плавная регулировка скорости подачи заготовок
- Корпус сварной из листовой стали
- Алюминиевый шлифовальный барабан
- Система фиксации / натяжения шлифовальной ленты с постоянным натягом
- Интегрированная система удаления пыли с матерчатым фильтром - пылесборником
- 2 ролика на капоте барабана для передачи заготовок
- Транспортер индустриального типа из полимерно- тканной ленты
- Устройство быстрой аварийной остановки
- Колеса для перемещения станка в мастерской во всех 4 -х опорах
- Полка органайзер
Характеристики
Напряжение, В 220
Потребляемая (выходная) мощность, кВт 1,8 (1,35)
Скорость движения шлифовальной ленты 950
Частота вращения барабана, об/ми 1500
Шлифовальный барабан Ø100 х 467 мм
Ширина шлифовальной ленты, мм 76 мм
Скорость подачи, м/мин 0,5-4
Ширина области шлифования в два прохода, мм 457 (914)
Толщина заготовки, мм 3-115
Минимальная длина / ширина заготовки, мм 115/25
Диаметр вытяжного штуцера, мм 100
Длина, мм 950
Ширина, мм 560
Высота, мм 1250
Масса, кг 120
В упаковке: Длина , см 840, Ширина, см 600, Высота, см 780
Масса в упаковке, кг 140
Комплект поставки
Станок
Фильтр-пылесборник
Набор ключей для сборки
Угловой патрубок для фильтра пылесборника и подключения вытяжной установки – из 2-х частей
Кольцевой кронштейн удерживающий фильтр-пылесборник
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Всемирно известные станки и инструменты JET производятся международным концерном JPW Tools AG (Швейцария). Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
Рекомендация "Арсенал Мастера"
Pекомендуем к покупке, доставим по всей России.
Доступно для покупки: Транспортерная лента из абразивного материала, Чистящий карандаш, Шлифовальные материалы в ассортименте
Принцип работы шлифовальных станков
ОСНОВНАЯ ОПЕРАЦИЯ, выполняемая при помощи шлифовальных станков – это шлифование плоских, внешних поверхностей заготовок любой геометрической формы. Выравнивание после склеивания или в др. случаях любых древесных заготовок. Калибрование, т.е. приведение заготовок к нужной толщине, последовательным снятием излишнего шлифованием.
Запущенный двигатель, через ременную передачу вращает шлифовальный барабан с намотанной шлиф. лентой. Второй мотор двигает транспортер в направлении барабана с выбранной скоростью. Заготовка, которая уложена на подающий транспортер, перемещается через рабочую зону. В рабочей зоне ее подхватывает подающий ролик, прижимает к ленте. Последовательно вступает в работу шлифовальный вал и после него принимающий ролик. Т.о. во время основной работы заготовка плотно прижата к ленте транспортера, а вал вращается на встречу и снимает с нее нужную толщину. Скорость движения заготовки можно менять от 0,5 до 4 -х метров в минуту. Оператор вручную укладывает заготовку на рабочий стол, вручную принимает ее с противоположной стороны. «Чище» шлифовка происходит в направлении волокон, но в JWDS-460-M можно работать также поперек волокон, и по диагонали. Обработка в барабанных шлифовщиках считается финишной, требует только небольшой чистовой дошлифовки.
Все регулировки параметров обработки в этой модели ручные. Оператор вручную выбирает скорость подачи / глубину съема материала для оптимизации интенсивности нагрузки, воздействия.
Отведение пыли из зоны обработки происходит с помощью системы автоматического пылеудаления. Станок можно подключить к системе стружко /пылеудаления.
