Применение
Для обработки древесины (цельного дерева, фанеры, ДВП, МДФ, ДСП, ОСП и т.п.) пилением с целью придания им необходимых форм и размеров, с ручной подачей заготовки.
При соответствующей наладке на станке можно выполнять:
-
распиловку вдоль и поперек волокон,
-
распиловку вдоль и поперек волокон с наклоном режущего инструмента,
-
распиловку вдоль и поперек волокон под углом с помощью углового упора,
-
отбор четверти.

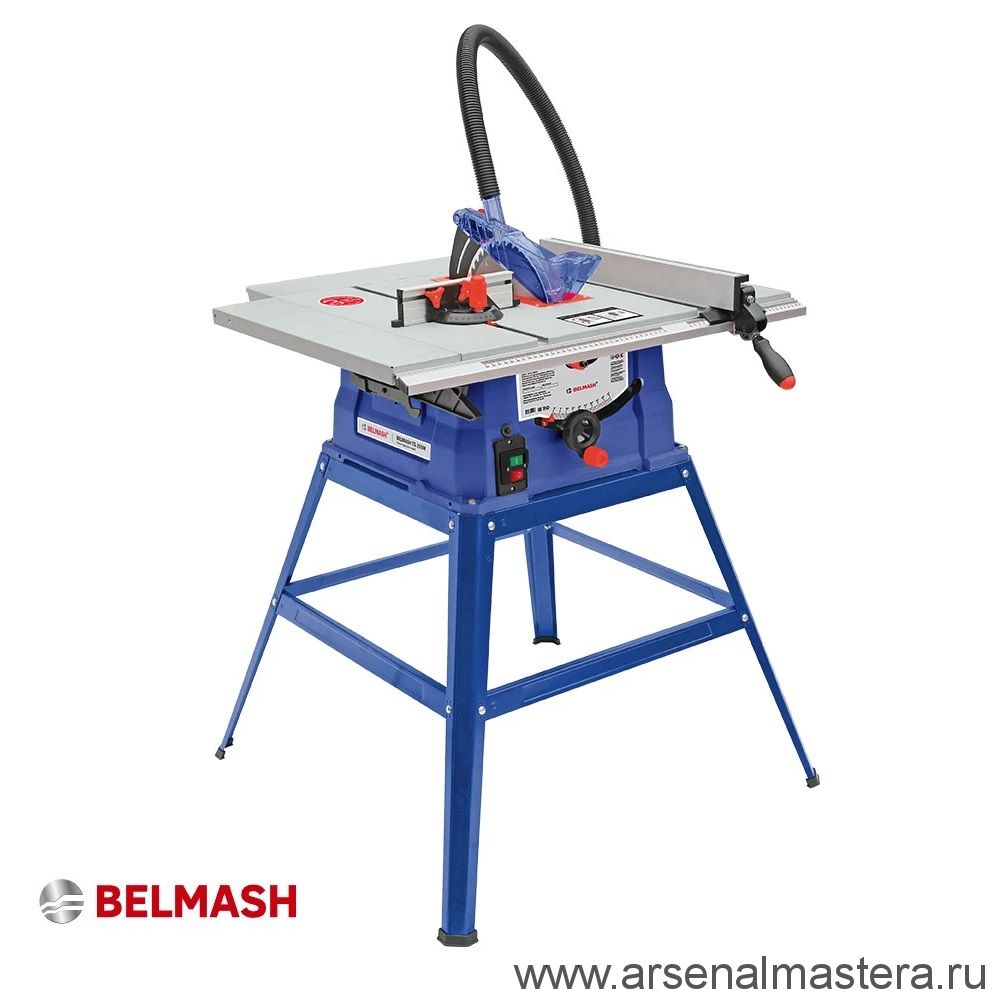

Описание
Имеет однофазный коллекторный двигатель - 1500 Вт (режим S1).
В качестве режущего инструмента используются пильные диски с наружным диаметром 255 мм с наклоном от 0 до 45 градусов (влево). Максимальная высота пропила - 80 мм (без наклона диска).
Оснащен основным стальным столом, двумя боковыми и одним задним стальными расширениями. Общий размер рабочей поверхности 768×670 мм. Основной стол имеет стандартные Т-образные пазы по обе стороны от режущего инструмента под установку углового упора (-60...+60 град.). Параллельный упор можно поставить справа и слева от пильного диска. На передней направляющей параллельного упора есть шкалы для точного позиционирования.
Корпус изделия закрытый, изготовлен из пластика. Снабжен специальными держателями для упоров, толкателя, ключей и пильного диска.
Установка станка может быть напольной (с использованием штатного основания) и настольной (для крепления к верстаку имеются специальные отверстия в корпусе).
Станок соответствует требованиям технических регламентов:
ТР ТС 010/2011 «О безопасности машин и оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».
Технические характеристики
Мощность 1500 Вт
Напряжение питающей сети 230 В
Частота тока 50 Гц
Тип электродвигателя Коллекторный
Диаметр пильного диска 255 мм
Частота вращения пильного диска 4500 об/мин
Максимальная ширина распиливаемого материала, при использовании параллельного упора 275/380 мм
Диапазон углов наклона пильного диска 0…45 (влево) °
Максимальная толщина распиливаемого материала 80 мм
Толщина расклинивающего ножа 2,3 мм
Тип передачи Редуктор
Максимальная толщина распиливаемого материала при 45° 55 мм
Высота рабочей поверхности относительно пола 895/290 мм
Материал рабочего стола Сталь
Размер рабочего стола (Д × Ш × Т) 538 × 553 мм
Количество дополнительных столов 3 шт.
Тип паза Т-образный
Количество пазов 2 шт.
Размер паза (Ш × В) 19 × 5 мм
Диаметр патрубка пыле/стружкоудаления 30/100 мм
Выключатель KJD22
Диапазон углов углового упора -60...+60 °
Размер бокового расширения (Д×Ш) 115 × 540 мм
Материал бокового расширения рабочего стола Сталь
Размер заднего расширения (Д×Ш) 553 × 117 мм
Материал заднего расширения рабочего стола Сталь
Материал направляющей параллельного упора Алюминий
Габаритный размер без основания (Д × Ш × В) 830 × 790 × 460 мм
Габаритный размер (Д × Ш × В) 830 × 790 × 1350 мм
Размер упаковки (Д × Ш × В) 710 × 620 × 360 мм
Масса нетто 26,5 кг
Масса брутто 29,5 кг
Комплектация
Станок круглопильный 1
Диск пильный (255×2,8/1,7×30 мм 40Т)* 1
Адаптер стружкоотведения 1
Расширение стола боковое (левое, правое) 2
Кожух защитный пильного диска в сборе 1
Упор угловой 1
Держатель отводящего шланга 1
Направляющая параллельного упора 1
Шланг отводящий 1
Расширение стола заднее 1
Толкатель 1
Ключ гаечный* 2
Направляющая параллельного упора передняя 2
Ручка блокировки параллельного упора 1
Нож расклинивающий 1
Винт-барашек параллельного упора 2
Комплект крепежа 1
Поперечина верхняя длинная 2
Поперечина верхняя короткая 2
Поперечина нижняя длинная 2
Поперечина нижняя короткая 2
Опора станка 4
Накладка опоры прорезиненная 4
Руководство по эксплуатации 1
Упаковка 1
*деталь может быть установлена на изделие
Производство BELMASH (Беларусь)
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
