Применение
Крупный радиально-сверлильный станок для напольной установки.
Для эксплуатации в ремонтных мастерских с небольшими объёмами работ по сверлению и для использования в гараже, на даче в любительских целях.
Описание
Конструкция сверлильной части позволяет менять вылет (расстояние до колонны) и наклон. Рабочий стол также не совсем обычный: он круглый и поворотный. Стандартные регулировки по высоте, по углу предусмотрены. Такой набор возможностей по настройке позволяет устанавливать самые разные по форме и габаритам детали, а также точно сверлить отверстия в ряд или по окружности.

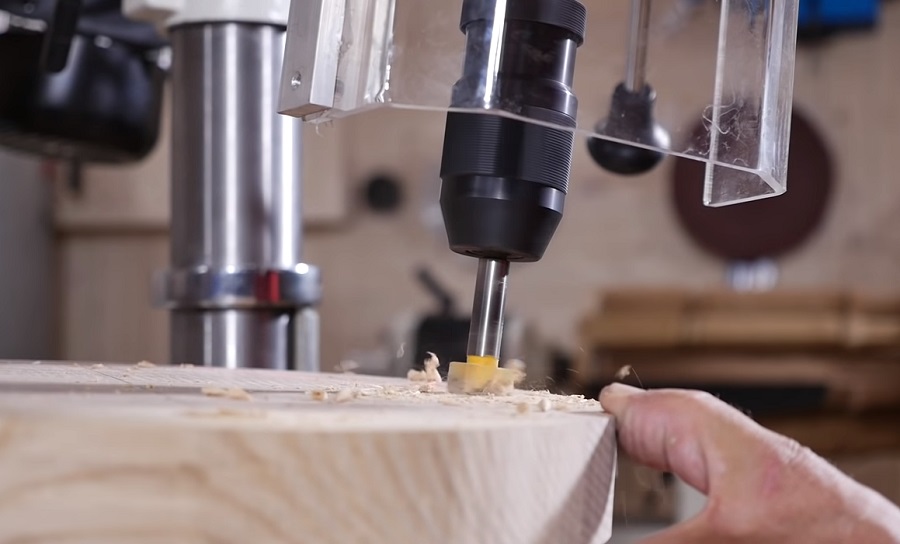

Шпиндель станка имеет конус посадки МК-2, в него можно установить оправку патрона (штатно поставляется быстрозажимной), цанговый зажим или сверла с коническим хвостовиком. Для ограничения подачи пиноли при сверлении на заданную глубину используется поворотная муфта с разметкой в миллиметрах. Скорости вращения переключают сменой положения ремня на ступенчатых шкивах. Предусмотрен лазерный указатель, особенно полезный, когда центр сверления трудно угадать из-за крупного размера оснастки без выраженного острия. В комплекте станочные тиски с набором для крепежа к столу или основанию.
Преимущества
-
Регулируемый ограничитель глубины сверления
-
Контроль глубины сверления по лимбу
-
Лазерный указатель оси сверления
-
Регулировка наклона сверлильной части
-

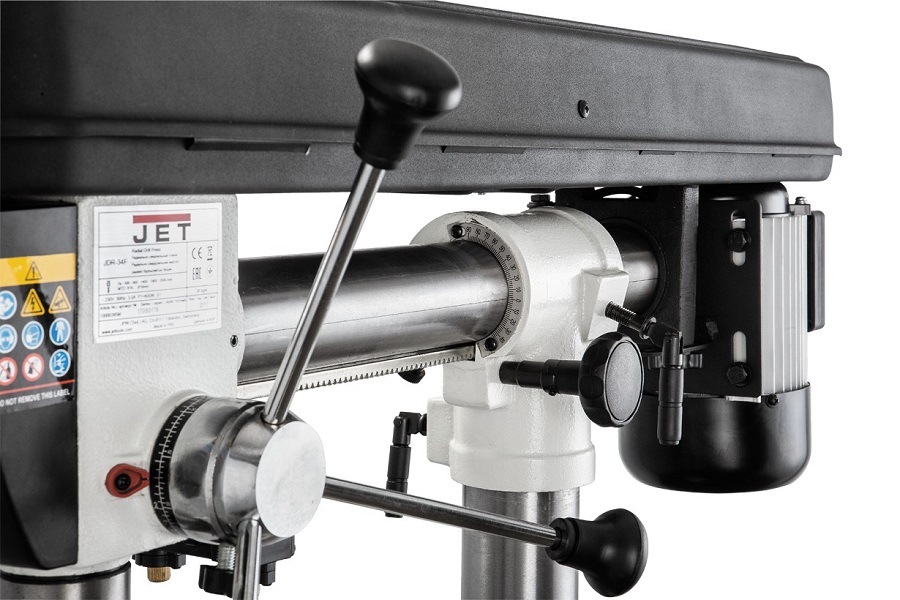

Регулировка вылета (продольный ход сверлильной части)
-
Рабочий стол из чугунного литья
-
Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
-
Регулировка наклона рабочего стола
-

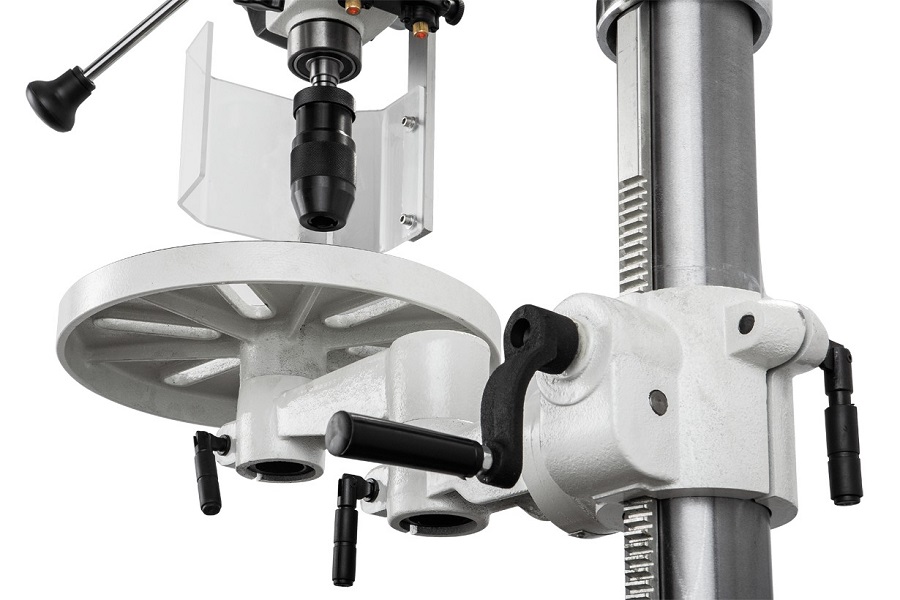

Поворотный рабочий стол
-
Быстрозажимной сверлильный патрон
Характеристики
Потребляемая (выходная) мощность двигателя, кВт 0,6 (0,35)
Напряжение, В 400
Ход пиноли шпинделя, мм 80
Вылет шпинделя, мм 155-410
Число скоростей 5
Частота вращения шпинделя на холостом ходу, об/мин 500-2500
Размеры рабочего стола (ДхШ), мм o300
Угол наклона рабочего стола ±0-90°
Максимальный диаметр зажима для сверл, мм 16
Конус шпинделя/ посадка патрона МК2/ В16
Максимальное расстояние шпиндель-стол, мм 650
Расстояние шпиндель основание, мм 1200
Угол наклона сверлильной части 0-90°/0-45°
Длина, мм 830
Ширина, мм 320
Высота, мм 1660
Масса, кг 61
в упаковке
Длина см 139,2
Ширина см 49
Высота см 26
Масса кг 62,25
Комплектация
Быстрозажимной сверлильный патрон с оправкой
Блок лазерной индикации оси сверления
Производство Jet (Швейцария/Тайвань).
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
