Применение
Служит для обработки металлических заготовок.

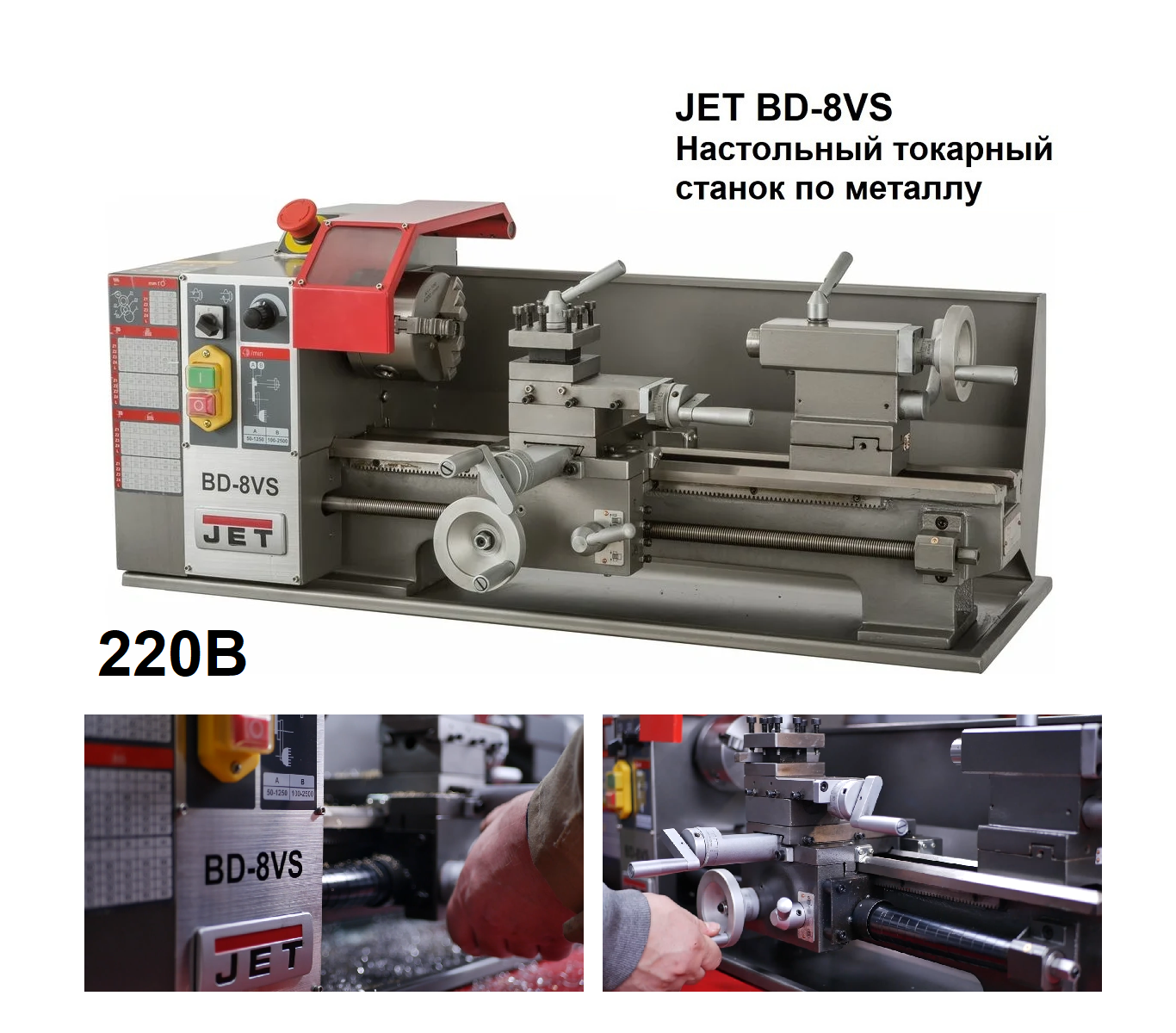

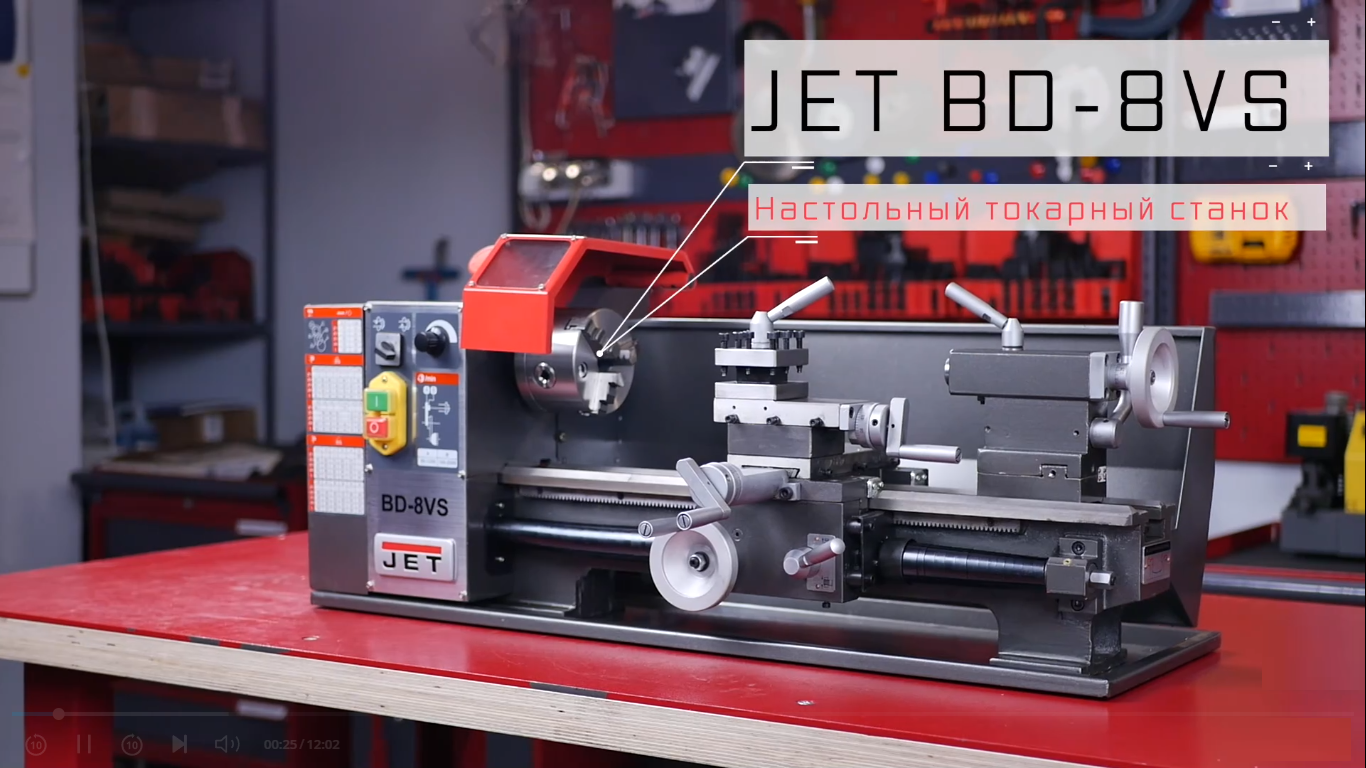

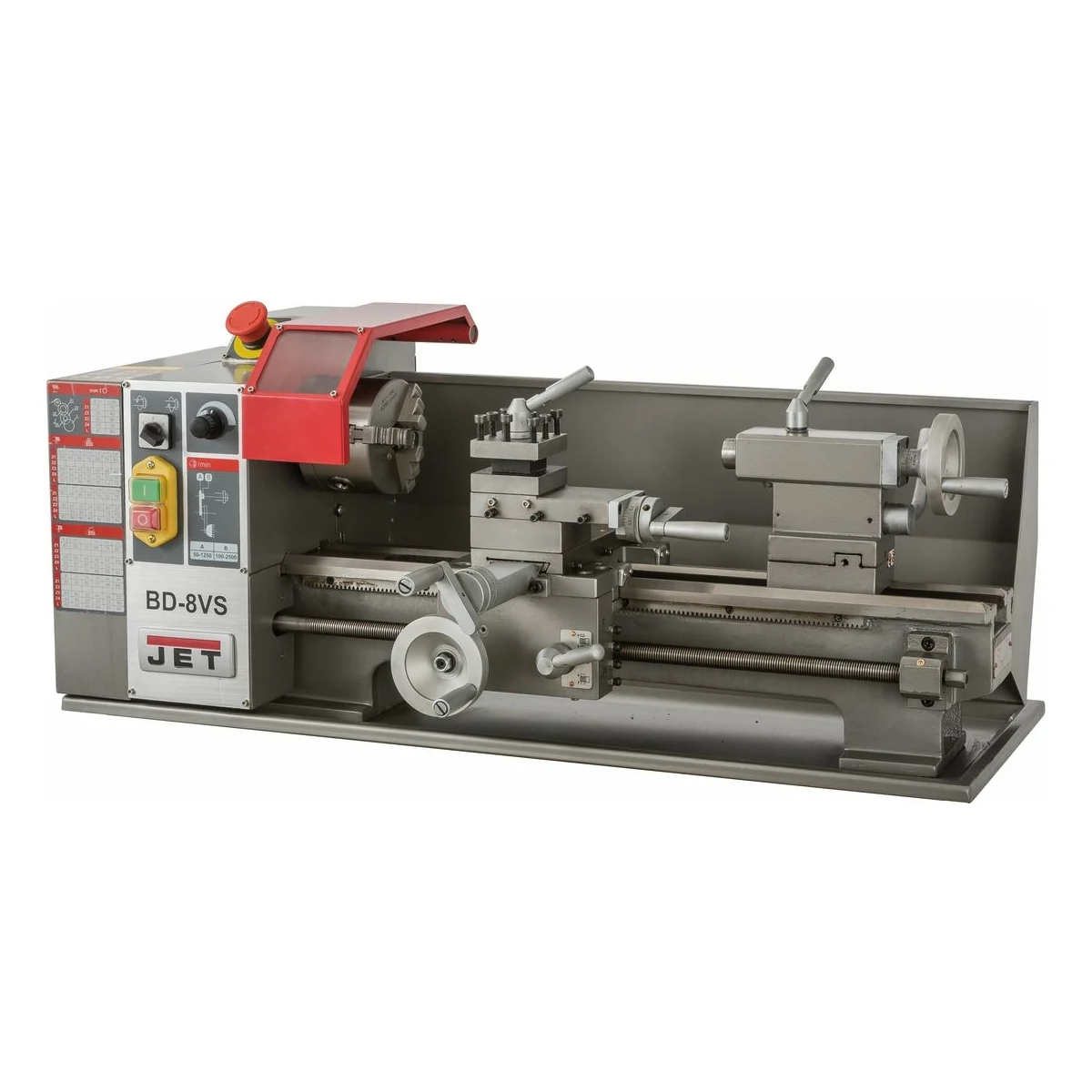

Описание

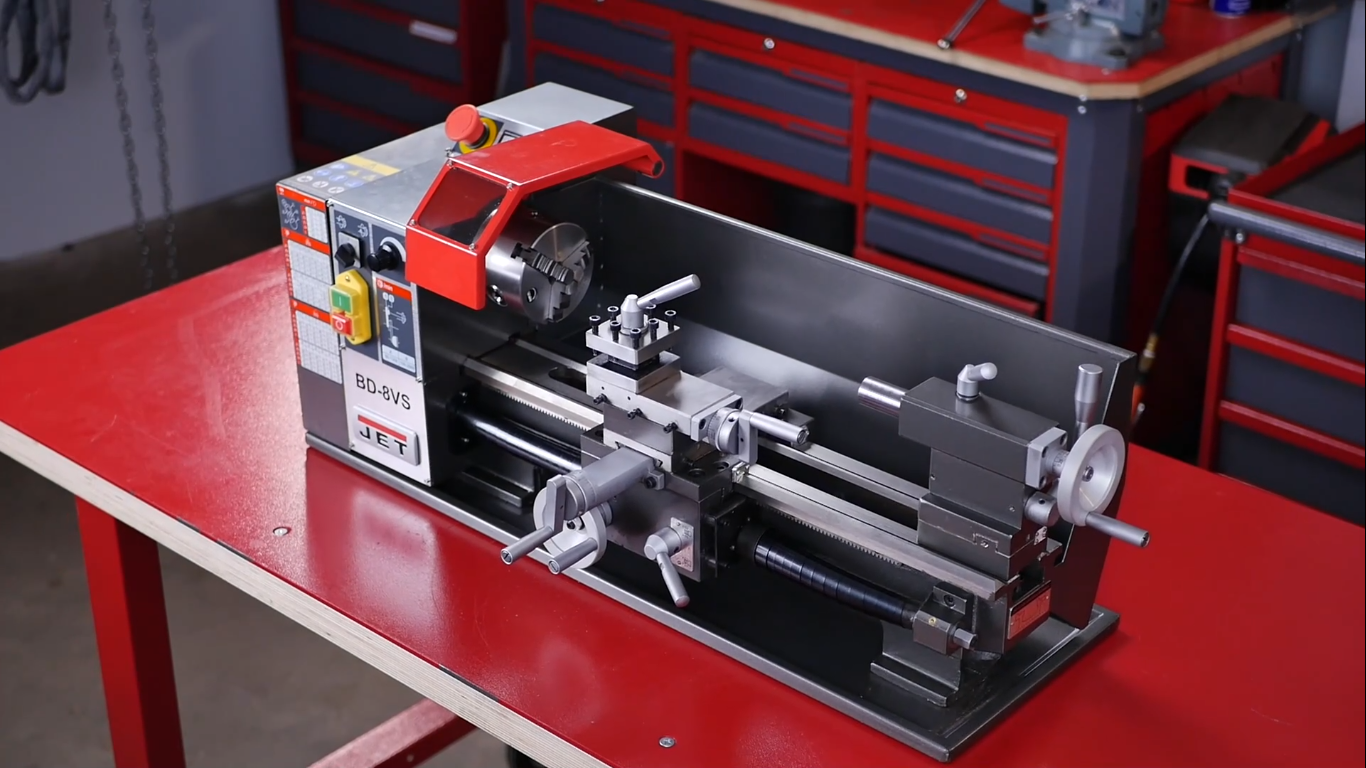

Поставляется с поддоном для сбора стружки и через поддон прикручивается к тумбе или верстаку.
Способен обрабатывать заготовку диаметром до 210 мм над станиной,
Если точить над суппортом, то этот диаметр уменьшается до 135 мм.
При этом максимальная длина обработки РМЦ - 400 мм.
Вращение заготовки обеспечивает двигатель мощностью 0,6 кВт, двигатель коллекторный, надежный.
Наличие плавной регулировки скорости в 2-х диапазонах, диапазоны меняются путем перекидывания ремня на шкивах. Всего диапазона два 50 - 1250 и 100 - 2500. Плавная регулировка позволяет подобрать режимы резания под любой тип материала.
Может нарезать метрические и дюймовые резьбы, для смены шага резьбы необходимо набирать гитару из шестеренок. Все шестеренки металлические, имеют хороший ресурс работоспособности.
Можно нарезать 14 метрических и 12 дюймовых резьб.

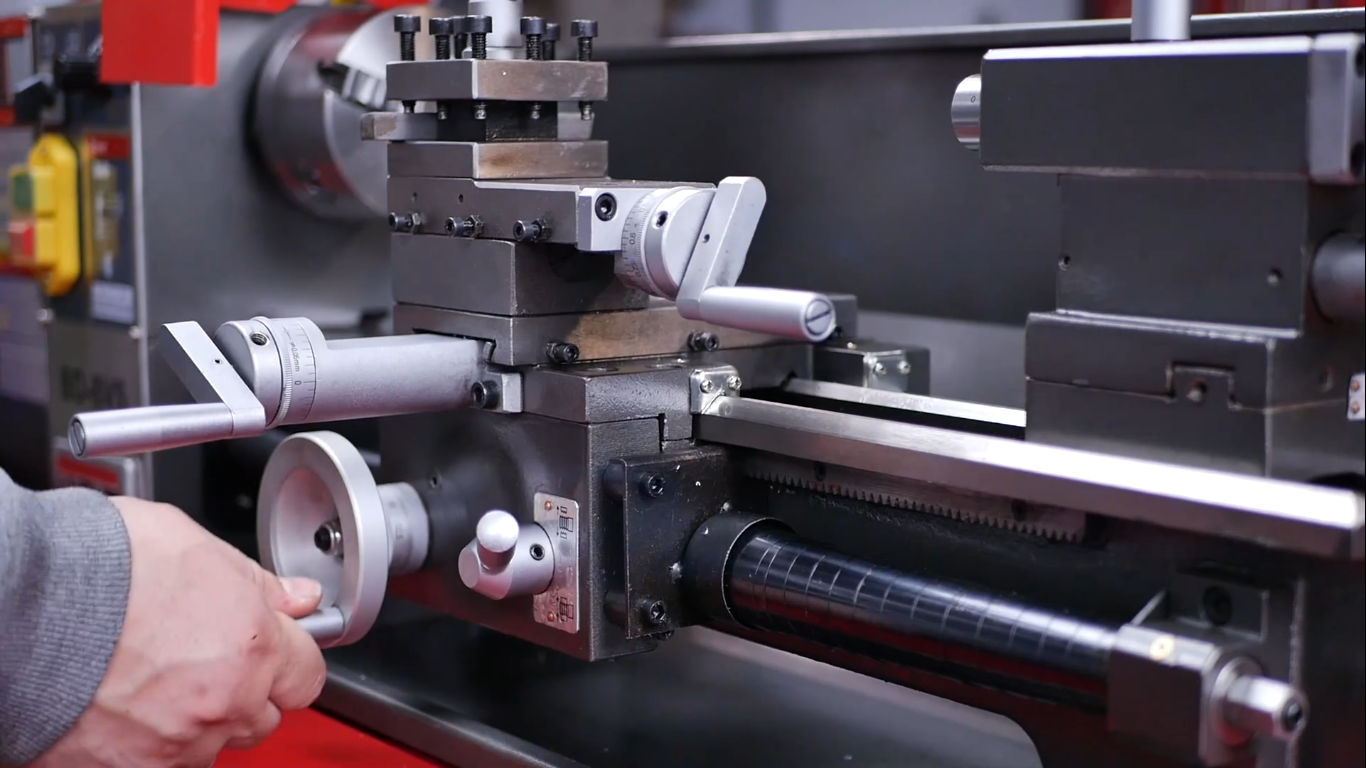

Для качественного и быстрого точения предусмотрена автоматическая подача суппорта, подача продольная. Всего подач две 0,1 мм на оборот и 0,2 мм на 1 оборот шпинделя.

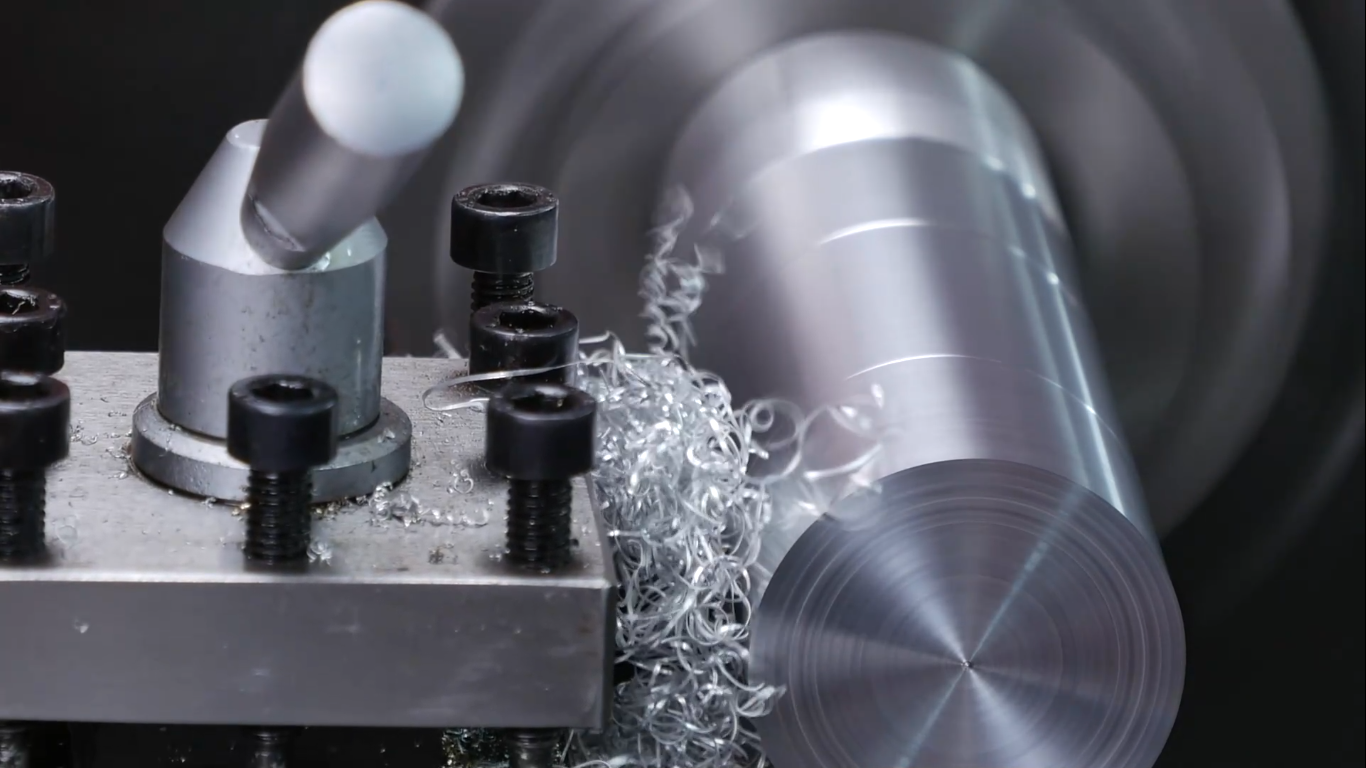

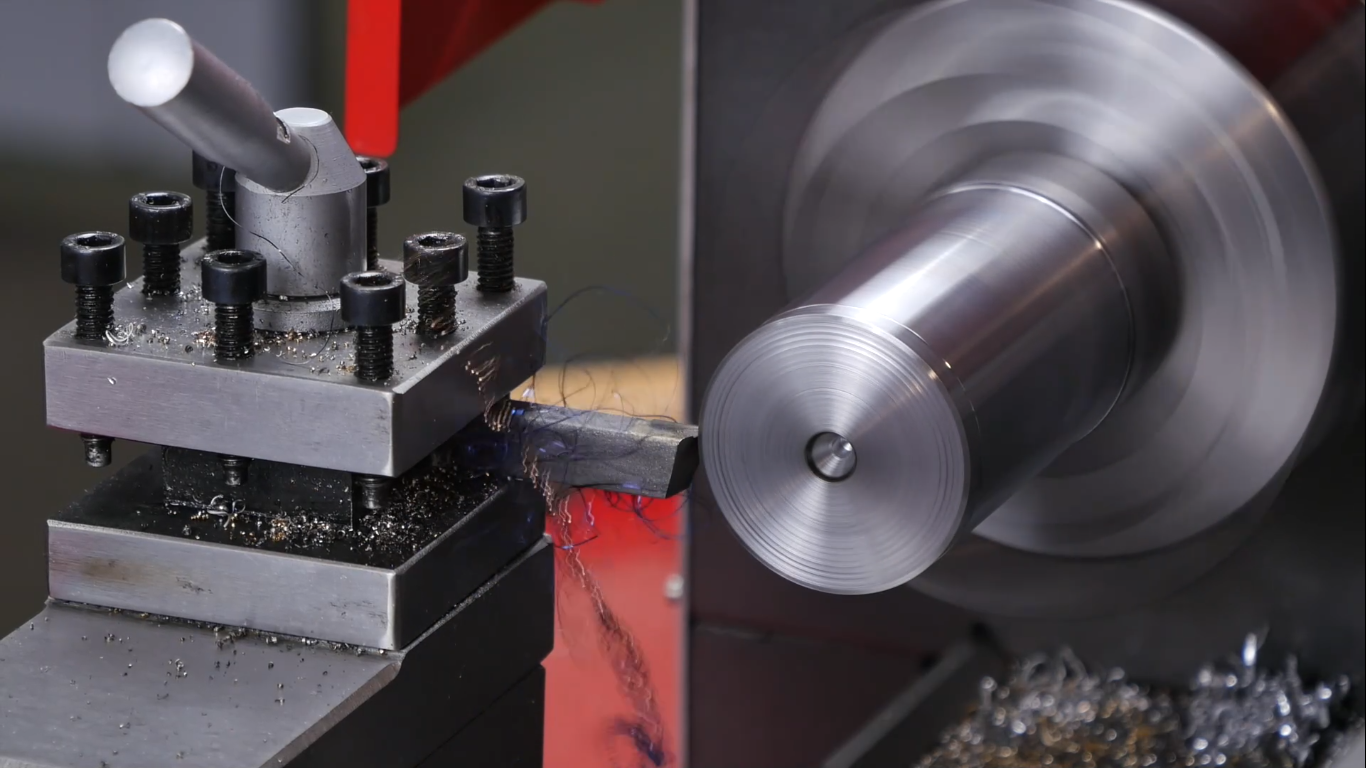

Имеет возможность точить конуса, 4 - х позиционная резцедержка поворачивается вместе с верхней кареткой на 90 градусов в обе стороны, это проточка, так называемых, малых конусов.
Можно протачивать конуса по всей длине станка за счет юстировки задней бабки. Возможно смещать заднюю бабку относительно центров на + / - 10 мм.

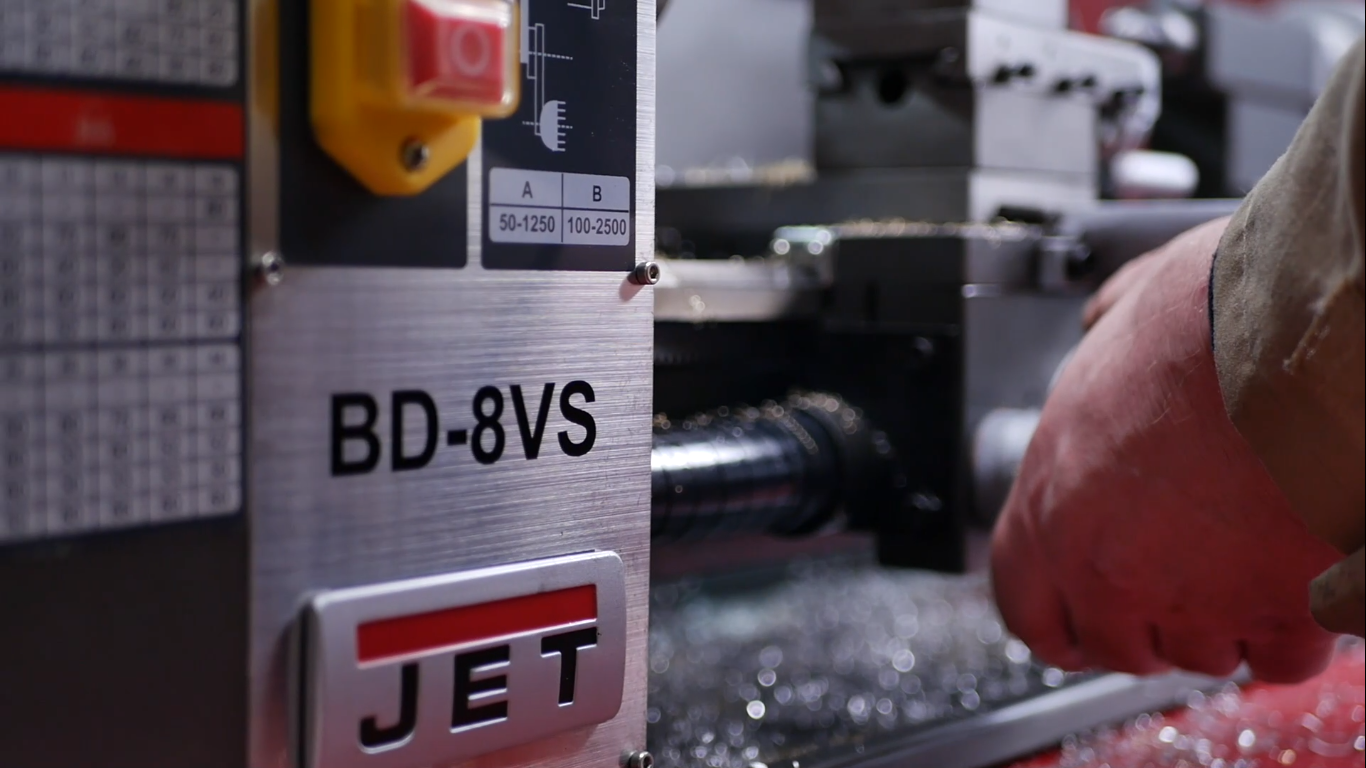

На лицевой панели расположены все важное в управлении.
Плавная регулировка вращения шпинделя в 2-х диапазонах. Диапазоны перекидываются ремнями. Правое и левое вращение шпинделя. Кнопка включения и выключения вращения шпинделя, таблица настройки гитары станка на метрическую и дюймовую резьбы.
На дисплее отображается частота вращения шпинделя. Кнопка аварийной остановке станка отключает вращение и подачу на станке в случае опасной ситуации.
Преимущества
-
Правое и левое вращение шпинделя
-
Плавная регулировка оборотов в 2 - х диапазонах
-
Возможность нарезания дюймовой, метрической резьбы
-
Чугунная станина закалена, отшлифована
-
Быстрая фиксация задней бабки
-
Юстировка задней бабки для точения конуса
-
Автоматическая подача при точении
-
Металлические шестерни гитары зубчатых колес
-
Цифровая индикация частоты вращения шпинделя
-
Аналог СН - 1 Умелец
Характеристики
Напряжение, В 230
Диаметр обточки над станиной, мм 210
Диаметр обточки над поперечным суппортом, мм 135
Расстояние между центрами, мм 400
Частота вращения шпинделя, об/мин 50 - 2500
Количество скоростей шпинделя бесступенчато
Конус шпинделя МК-3
Диаметр проходного отверстия шпинделя, мм 21
Диапазон продольной подачи, мм/об 0,1; 0,2
Количество продольных подач 2
Диапазон метрической резьбы, мм 0,25 - 3,0
Количество метрических резьб 14
Дюймовая резьба, TPI 8 - 44
Количество дюймовых резьб 12
Шаг ходового винта, мм Tr 16x2
Макс. размер резца, мм 10 x 10
Ход поперечного суппорта, мм 100
Ход верхнего суппорта, мм 75
Пиноль задней бабки МК-2
Ход пиноли задней бабки, мм 50
Диаметр пиноли, мм 25
Расстояние между направляющими, мм 100
Мощность двигателя, кВт 0,6
Потребляемая мощность, кВт (S6 40%) 1
Тип двигателя Коллекторный
Длина, мм 890
Ширина, мм 390
Высота, мм 310
Масса, кг 75
В упаковке
Длина, см 91
Ширина , см 50
Высота, см 44
Масса, кг 85
Комплектация
Станок
Невращающийся центр МК-3
Невращающийся центр МК-2
3-x кулачковый патрон 100 мм с обратными кулачками
Защитная крышка патрона с концевым выключателем
4-х позиционный резцедержатель
Поддон для сбора стружки
Сменные металлические шестерни 30/35/40/42/50/52/60/66T
Масляный шприц
Ключ для 3-х кулачкового патрона
Набор инструмента для обслуживания станка
Руководство по эксплуатации
Дисплей цифровой индикации частоты вращения шпинделя
Защитная задняя стенка
Производство Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
