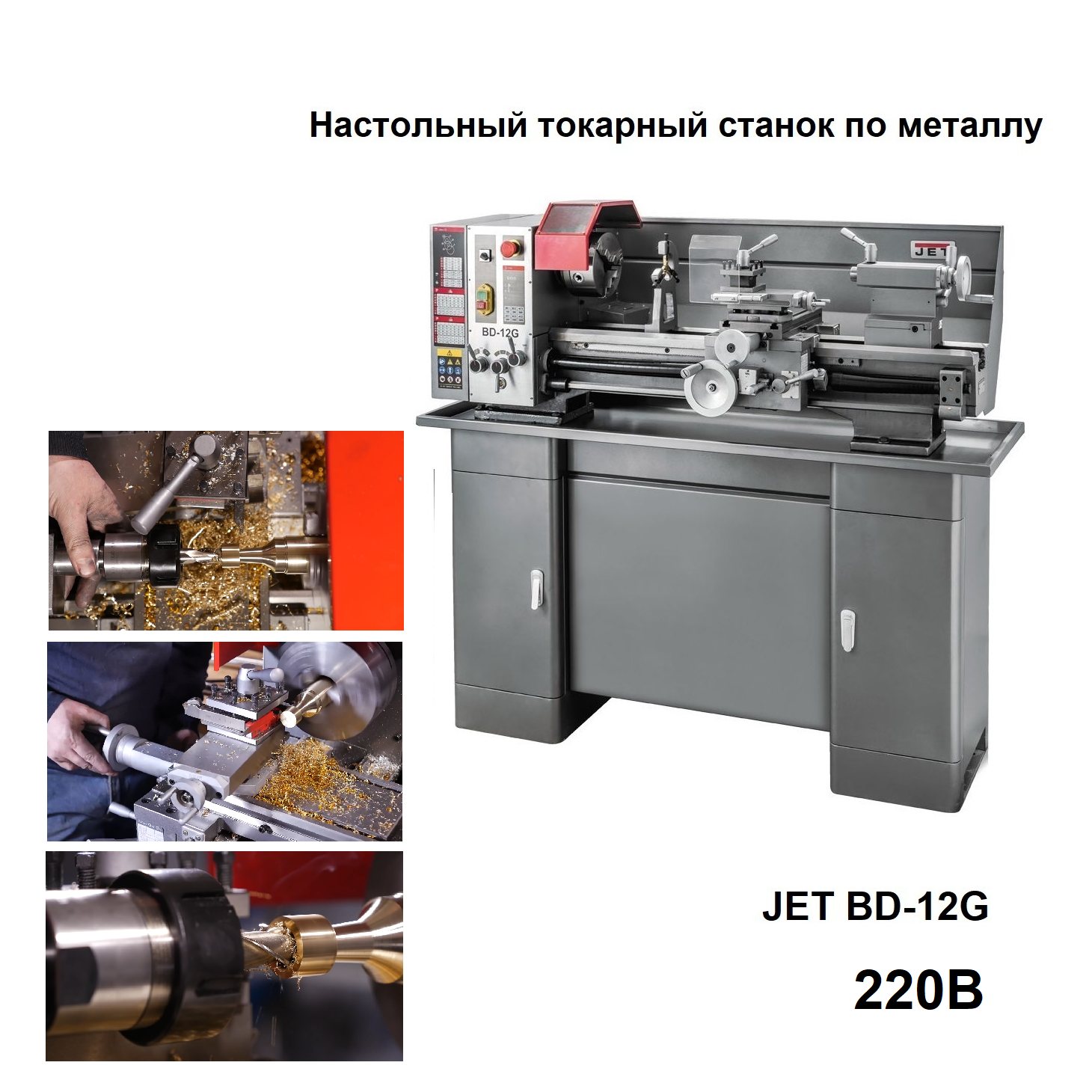

Применение
Служит для нарезания дюймовой и метрических резьб.

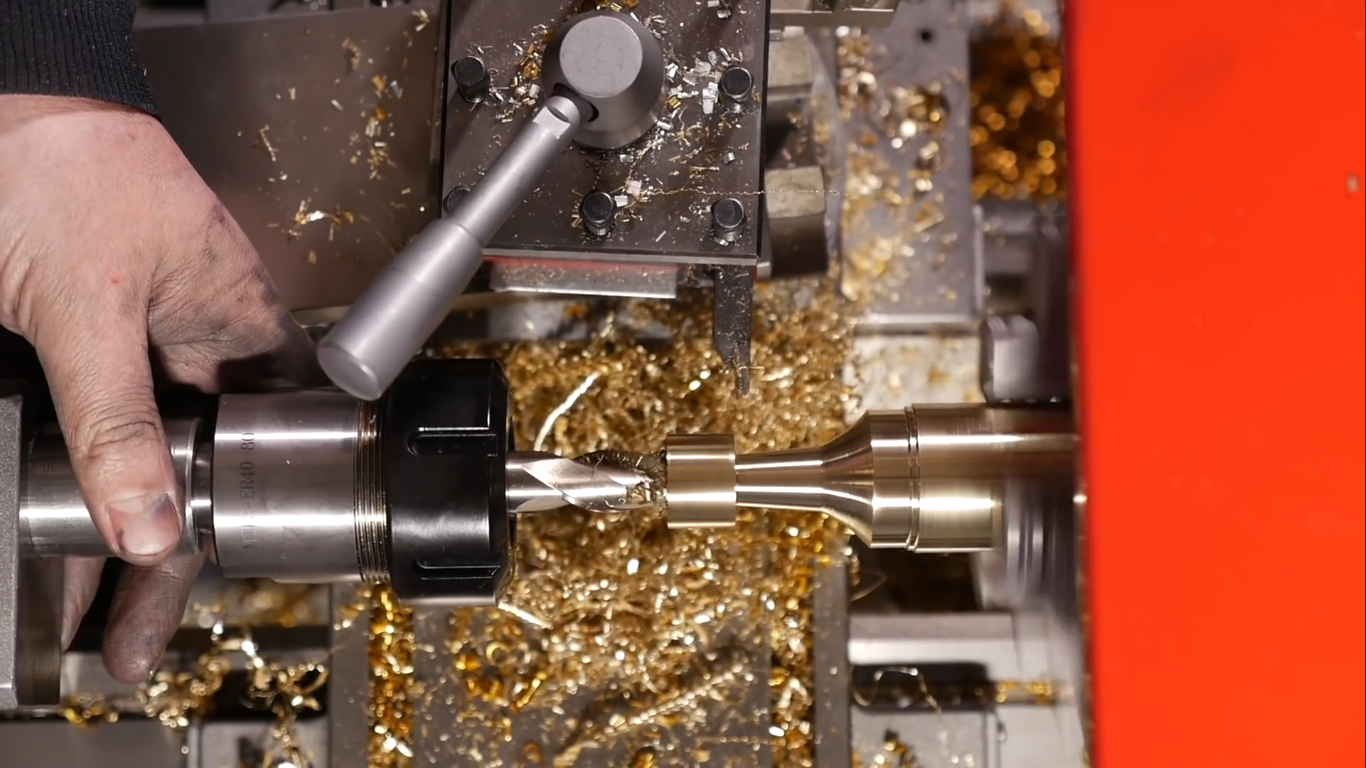

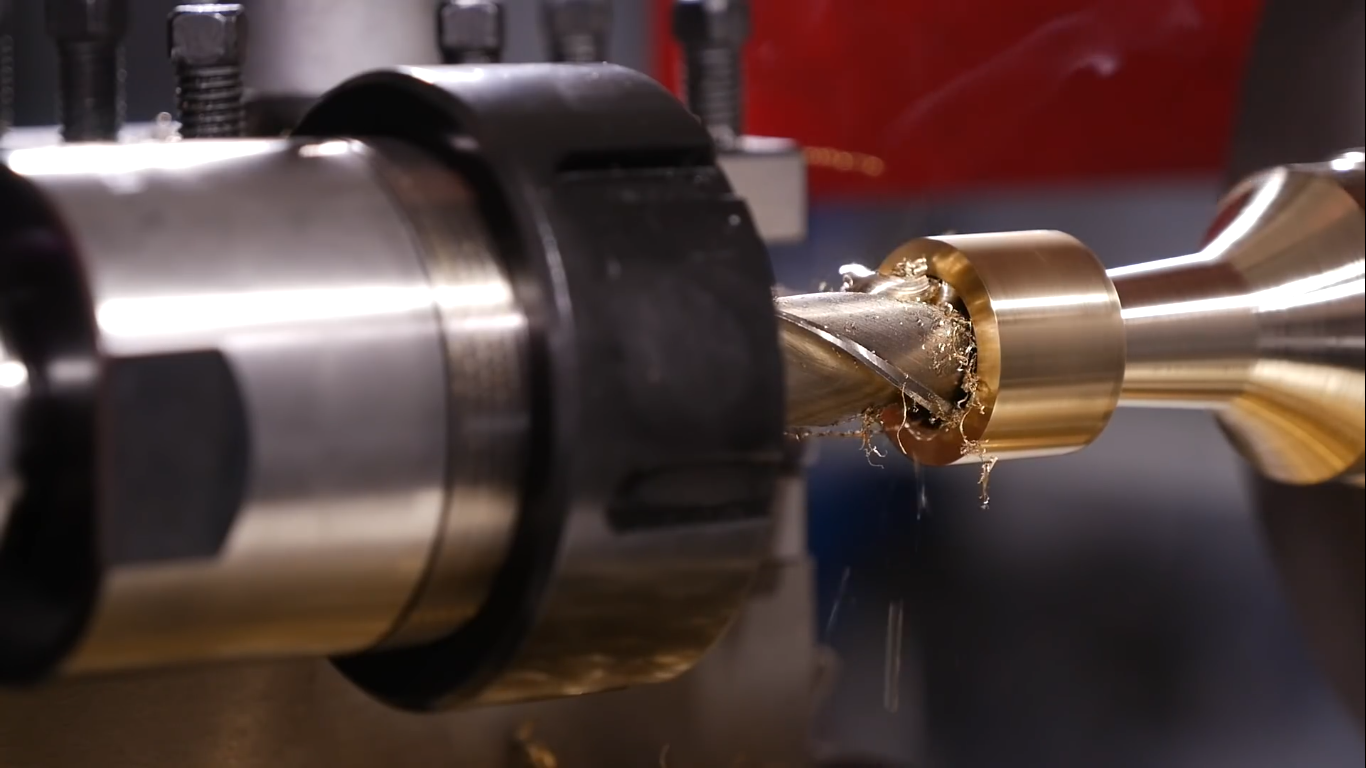

Выполняет все операции токарного станка.
Для мелкосерийного производства.
Описание

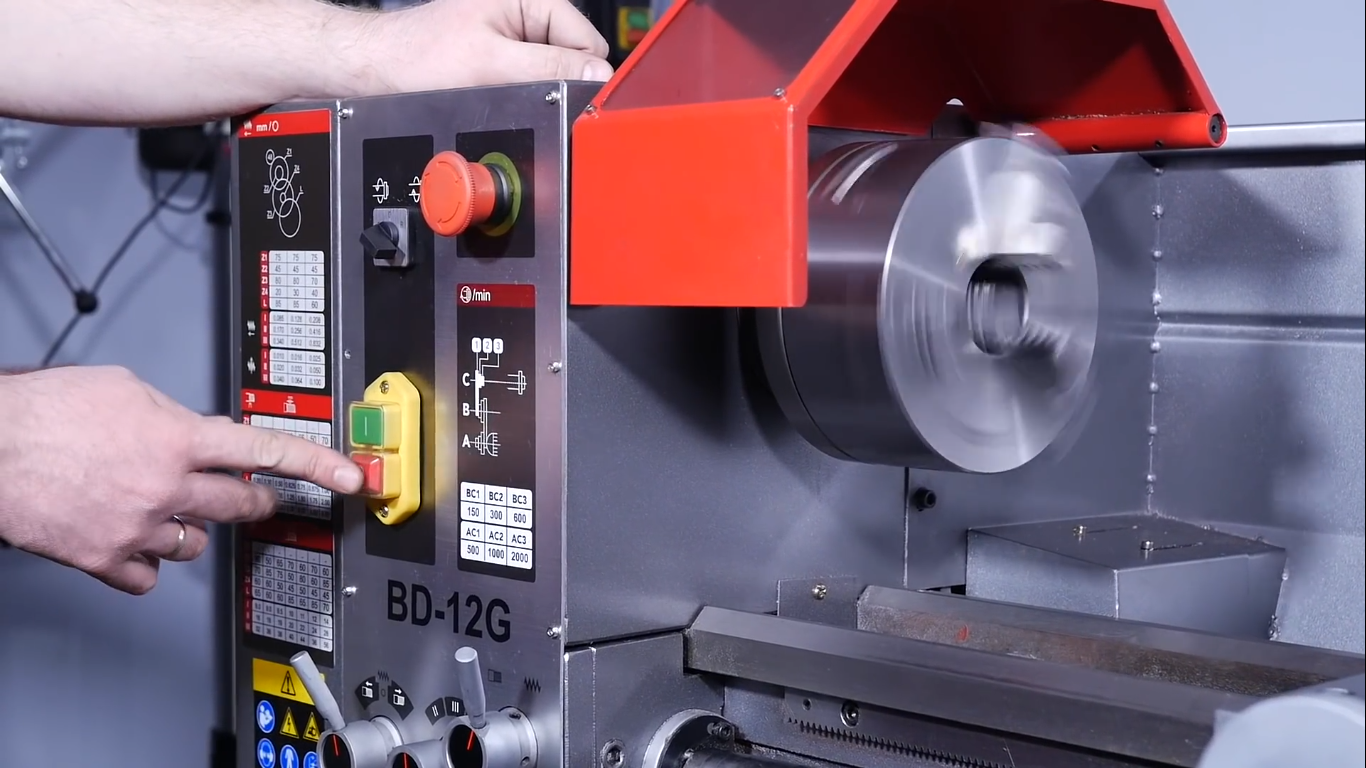

Асинхронный двигатель обеспечит высокую производительность.. 6 ступеней регулировки скорости вращения шпинделя позволят выбрать наиболее оптимальный режим обработки заготовки

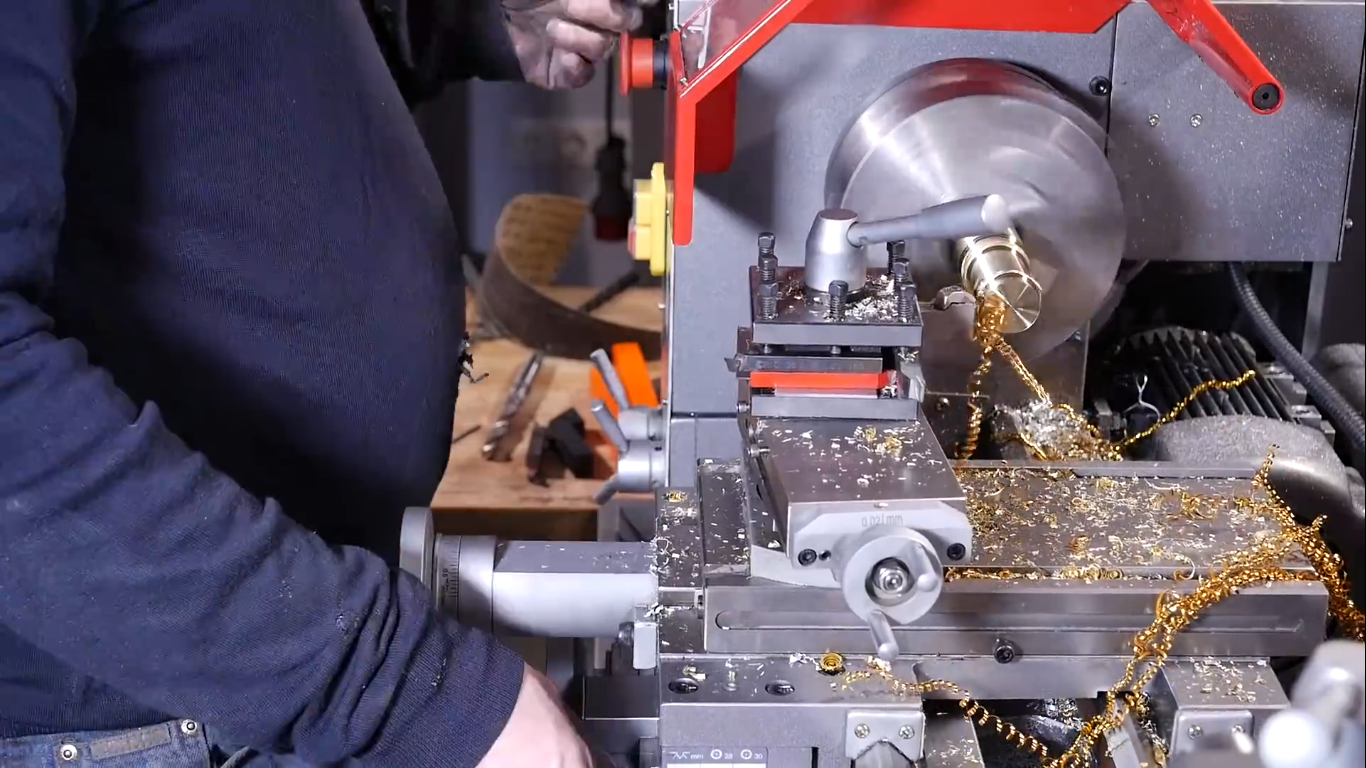

Продольный и поперечный ход суппорта осуществляются автоматическим путем.

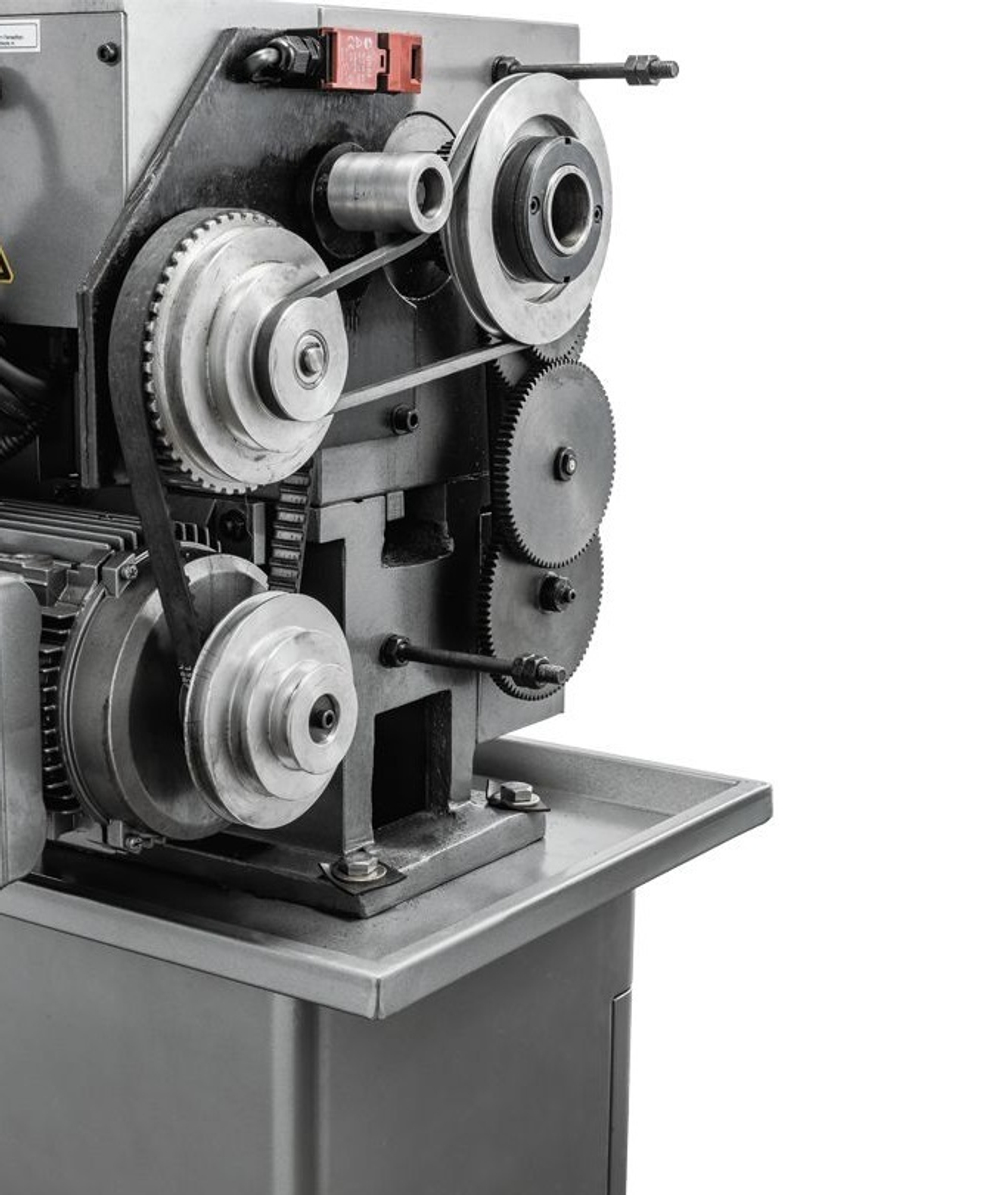

На станке отсутствует потеря момента, скорости вращения шпинделя изменяются перебрасыванием ремня на шкивах.
Всего скоростей 6 в диапазоне 150 - 2000 об/мин. Расстояние между центрами 750мм, максимальный диаметр над станиной 300мм.
Предусмотрено
-
возможность нарезание правой и левой резьбы,
-
автоматическая продольная подача суппорта,
-
возможность поворота резцедержателя для проточки малых конусов,
-
юстировка задней бабки для проточки больших конусов.

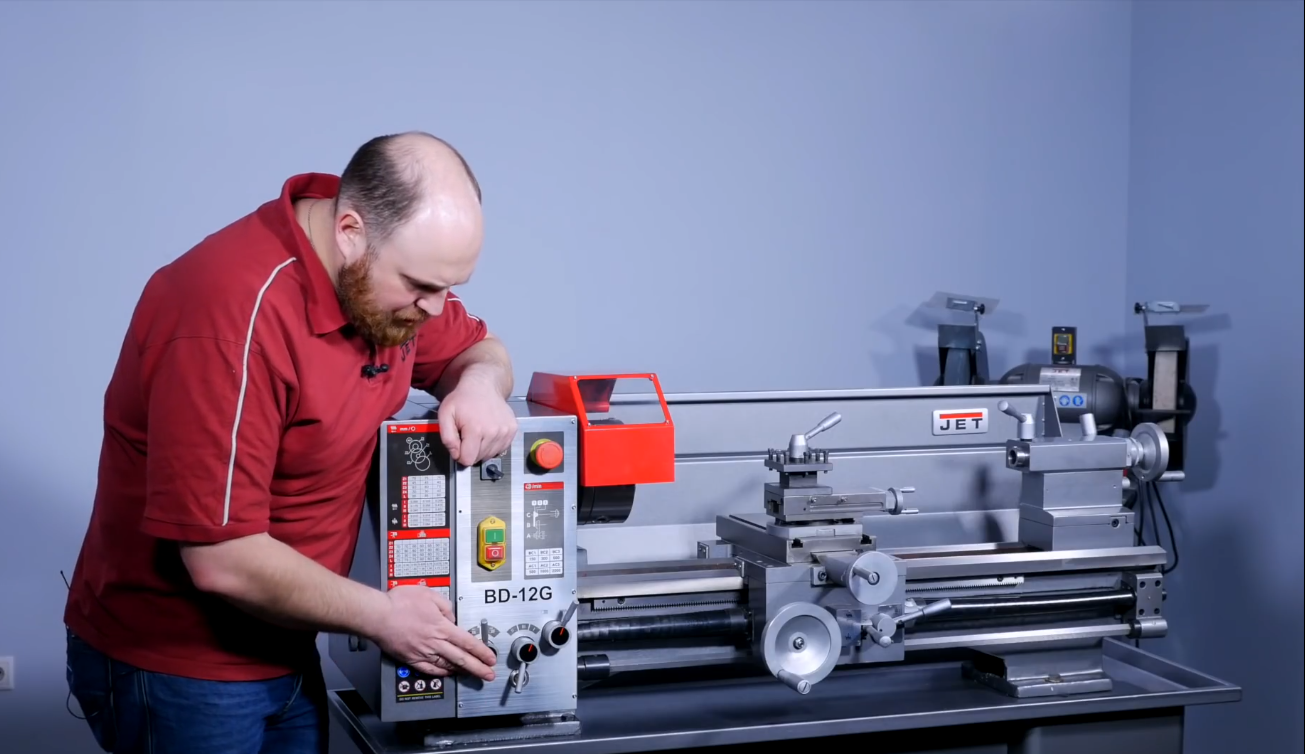

На станке установлена 3 - х ступенчатая коробка подач, она позволяет изменять шаг резьбы или скорость автоматической подачи без замены шестеренок.
Все шестерни на станке из металла.
Преимущества
-

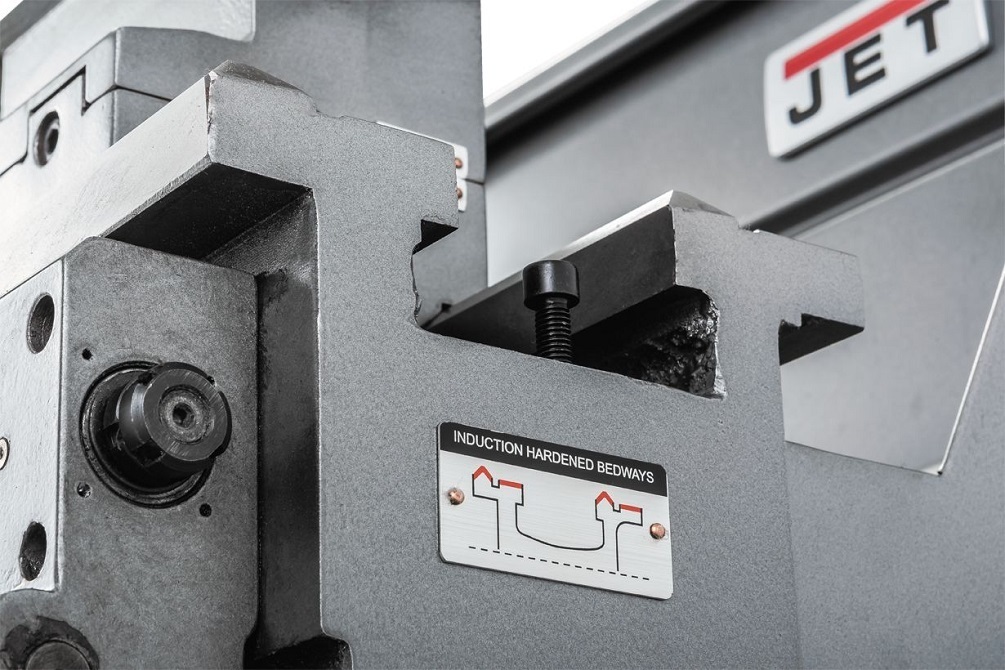

Станина из чугуна устойчива к разрушению, закалена и отшлифована.
-
Увеличенные размеры рабочей зоны
-

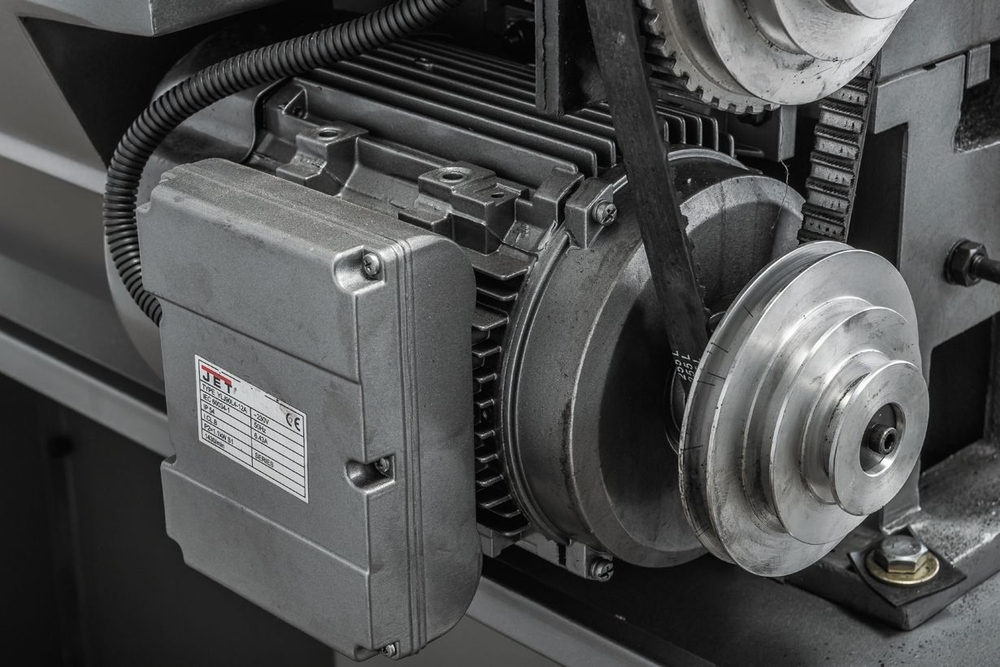

Мощный асинхронный электродвигатель
-
Возможность нарезания левой резьбы
-
Возможность нарезания дюймовой и метрической резьб
-

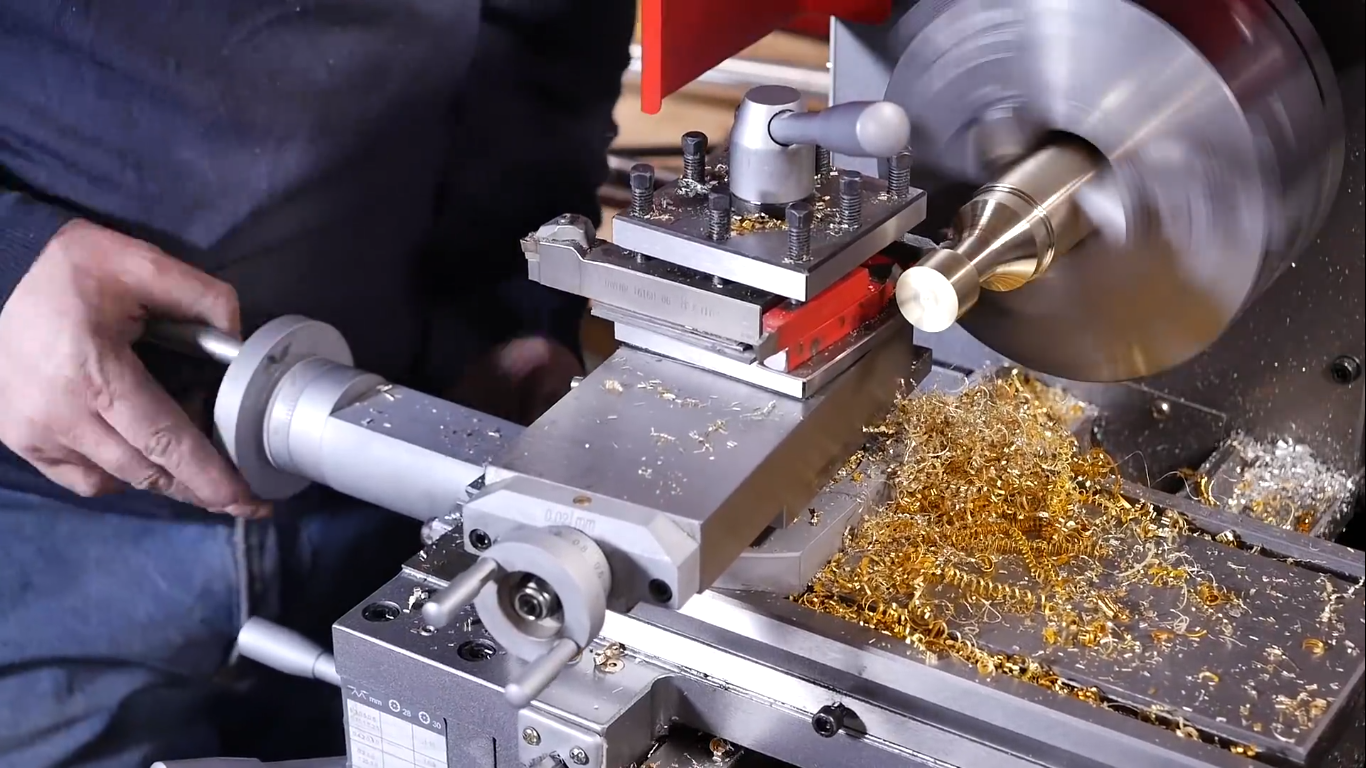

Автоматическая подача при точении (продольная и поперечная)
-
На одной настройке гитары три режима автоматического точения или нарезания резьбы
-
Регулировка зазоров направляющих при помощи клиновых планок
-
Подставка входит в стандартную комплектацию (поставляется раздельно от станка)
-
Чугунная станина закалена и отшлифована
-
Массивная конструкция станины из чугуна гарантирует работу без вибрации
-
Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
-
Автоматическая продольная и поперечная подача
-
Ходовой винт и вал подачи
-
Аналог ТВ-11
Характеристики
Напряжение, В 220
Диаметр обточки над станиной, мм 300
Диаметр обточки над поперечным суппортом, мм 170
Расстояние между центрами, мм 750
Частота вращения шпинделя, об/мин 150 - 2000
Количество скоростей шпинделя 6
Конус шпинделя МК-5
Диаметр проходного отверстия шпинделя, мм 38
Диапазон продольной подачи, мм / об 0.01 /0.02 /0.04 /0.016 /0.032 /0.064 /0.025 /0.05 /0.1
Количество продольных подач 9
Диапазон метрической резьбы, мм 0,2 - 4,0
Количество метрических резьб 21
Дюймовая резьба, TPI 8 - 56
Количество дюймовых резьб 21
Шаг ходового винта, мм Tr 20 x 2,5
Макс. размер резца, мм 16 x 16
Ход поперечного суппорта, мм 170
Ход верхнего суппорта, мм 90
Пиноль задней бабки МК-3
Ход пиноли задней бабки, мм 80
Диапазон неподвижного люнета, мм 3 - 55
Диапазон подвижного люнета, мм 3 - 55
Диаметр пиноли, мм 35
Расстояние между направляющими, мм 180
Мощность двигателя, кВт 1,1
Потребляемая мощность, кВт (S6 40%) 1,5
Тип двигателя Асинхронный, 220В, 50 Гц
Длина, мм 1400
Ширина, мм 700
Высота, мм 700
Масса, кг 357
В упаковке
Длина, см 155
Ширина, см 75
Высота , см 75
Масса, кг 402
Комплектация
Станок
Невращающийся центр МК-3
Невращающийся центр MК-5

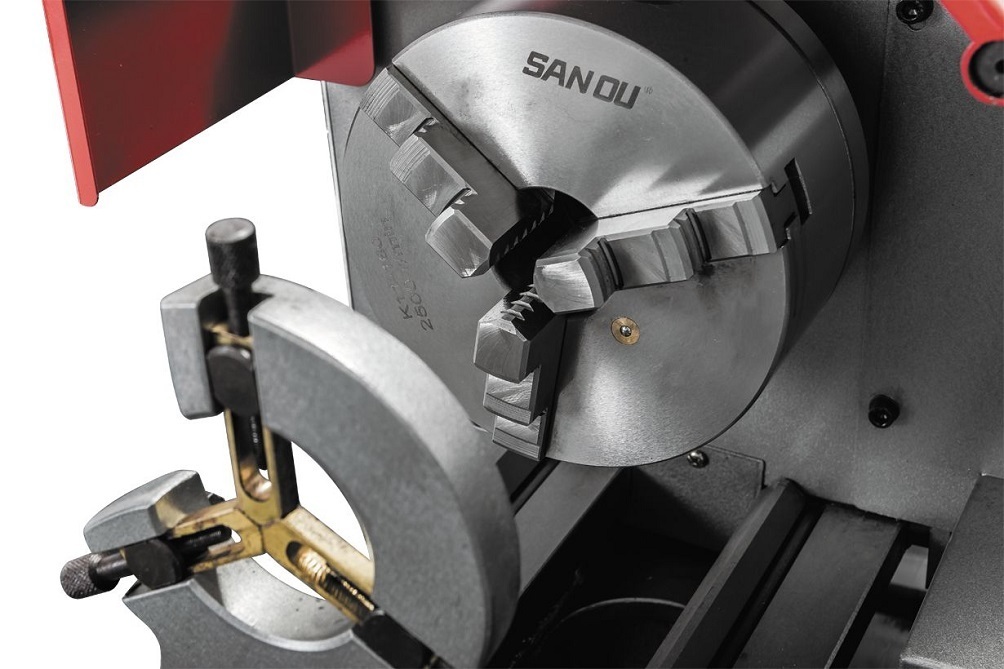

3-x кулачковый патрон 160 мм с обратными кулачками
Сменные шестерни 30/40/50/60/60/65/70/80T
4-х-позиционный резцедержатель с фиксатором
Защитный спиральный кожух ходового винта
Защитный экран резцедержателя
Защитный экран патрона с концевым выключателем
Защитная задняя стенка

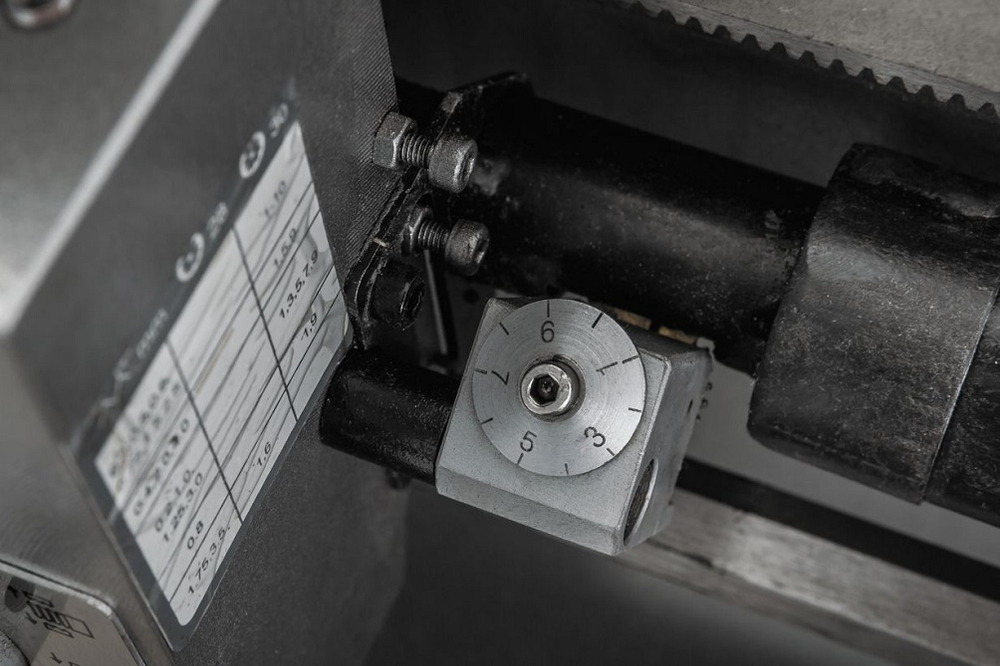

Указатель резьбы
Подставка
Поддон для сбора стружки
Неподвижный люнет
Масляный шприц
Ключ для 3-х кулачкового патрона
Ключ резцедержателя
Набор инструмента для обслуживания станка
Руководство по эксплуатации
Произведено Jet
