Применение

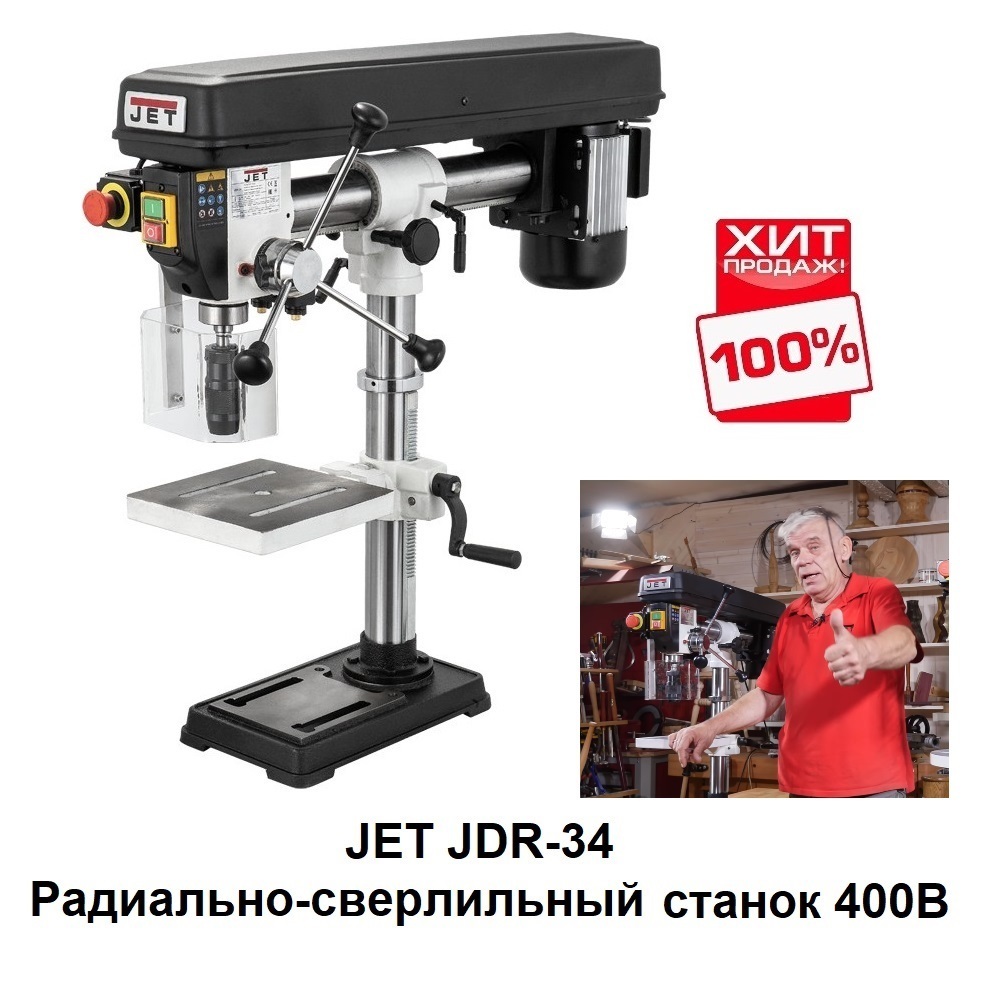

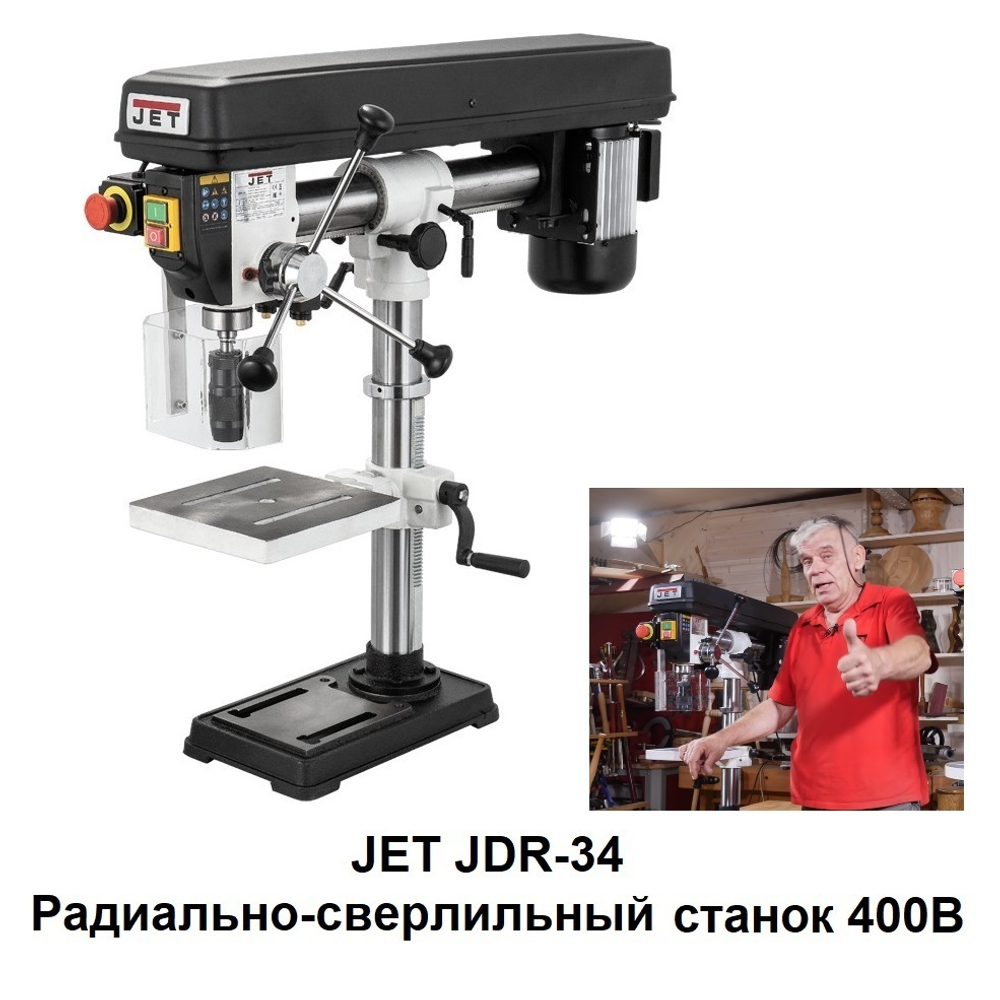

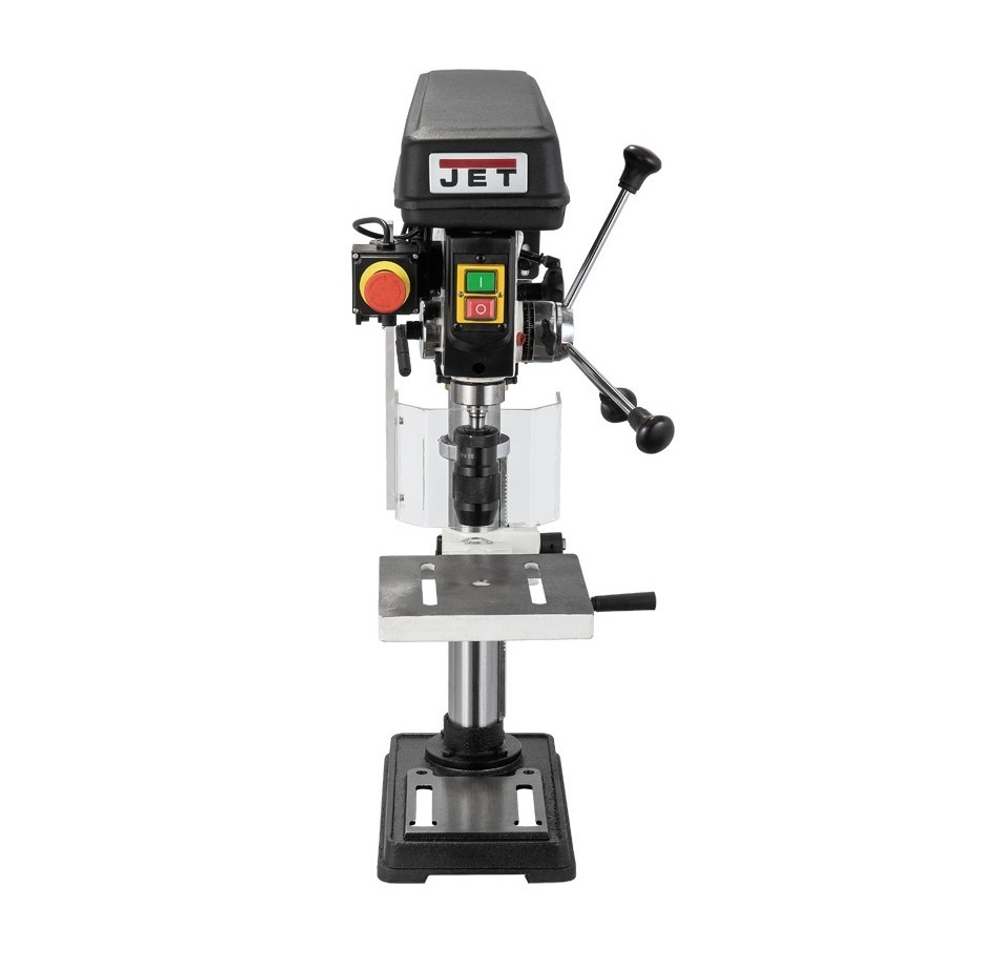

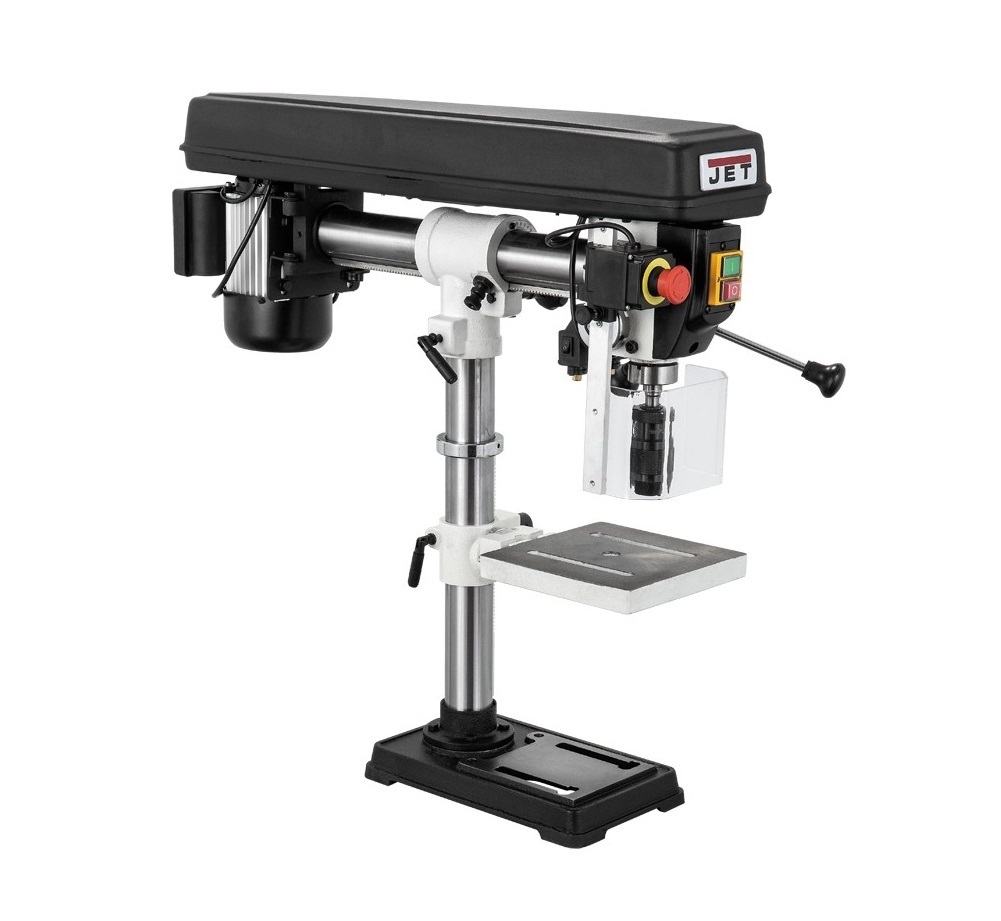

Настольный радиально-сверлильный станок Jet JDR-34 для работы с заготовками из металла, древесины, пластика и др. материалов.
Описание
Имеет расширенные возможности по настройке и регулировке, этим отличает его от моделей стандартной конструкции. Сверлильная часть установлена на горизонтальной цилиндрической направляющей, может перемещаться относительно колонны. Позволяет регулировать величину вылета: увеличивать, если того требуют размеры заготовки, или уменьшать, способствует повышению жёсткости. Можно сверлить ряд отверстий без переустановки детали. Кроме линейного перемещения возможен и наклон сверлильной части: до 45° в одну сторону и до 90° в другую. При этом все другие регулировки, присущие стандартным станкам, есть и здесь: рабочий стол можно поднять, опустить, наклонить или демонтировать.

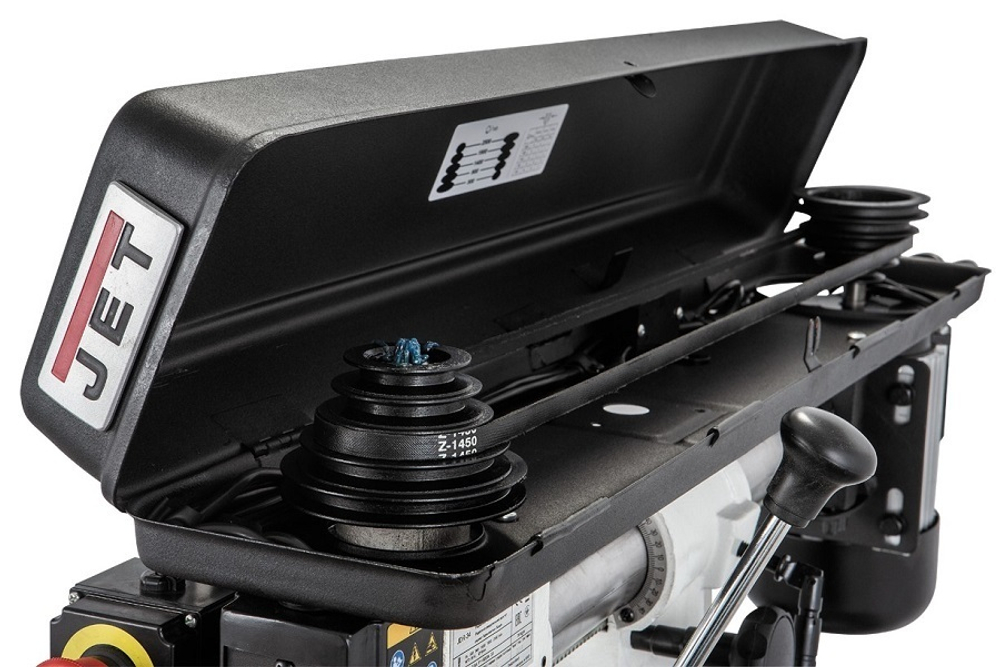

Для установки ограничителя глубины сверления предусмотрена поворотная муфта с миллиметровой разметкой и фиксатором. Частоту вращения сверла меняют переустановкой ремня между парой ступенчатых шкивов. Комплектуется удобным быстрозажимным патроном, станочными тисками, лазерным указателем места сверления.
Преимущества
-
Регулируемый ограничитель глубины сверления
-
Контроль глубины сверления по лимбу
-

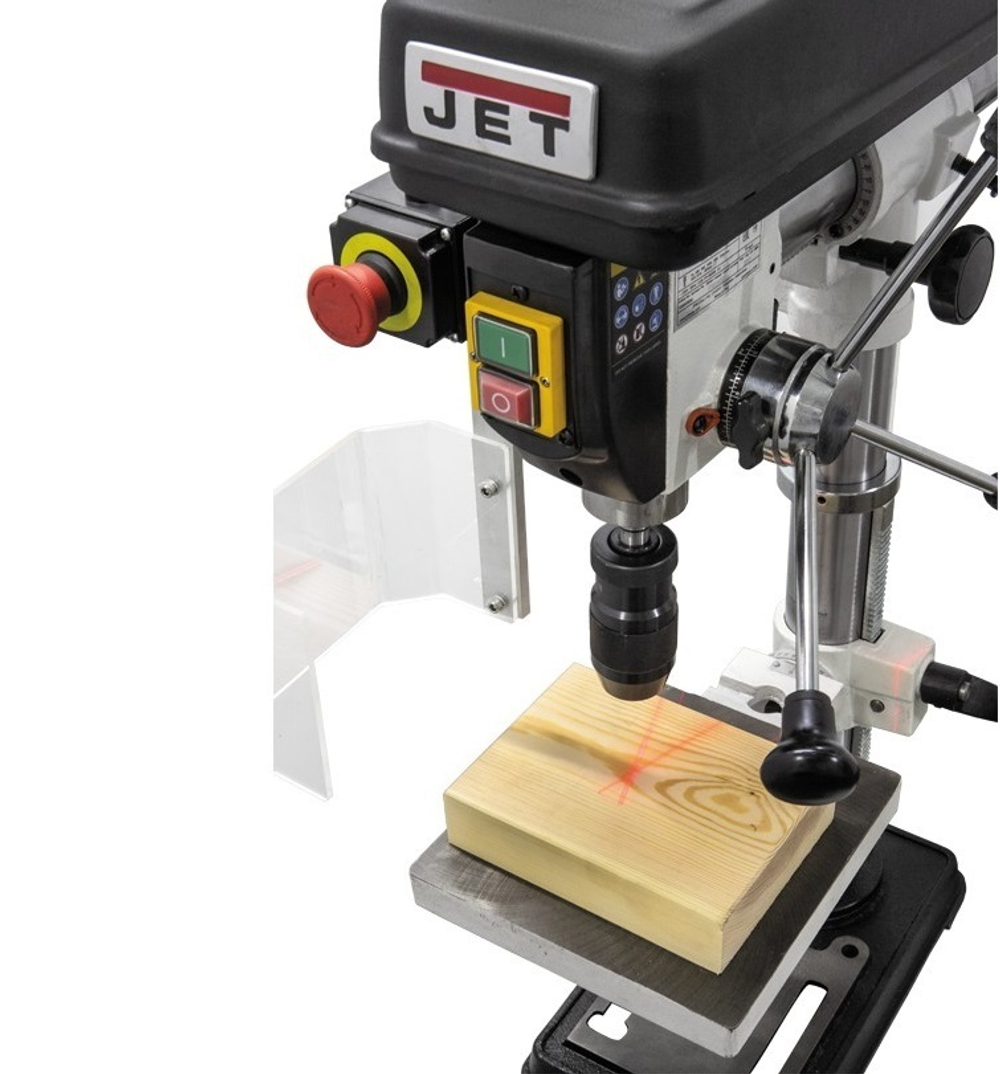

Лазерный указатель оси сверления
-

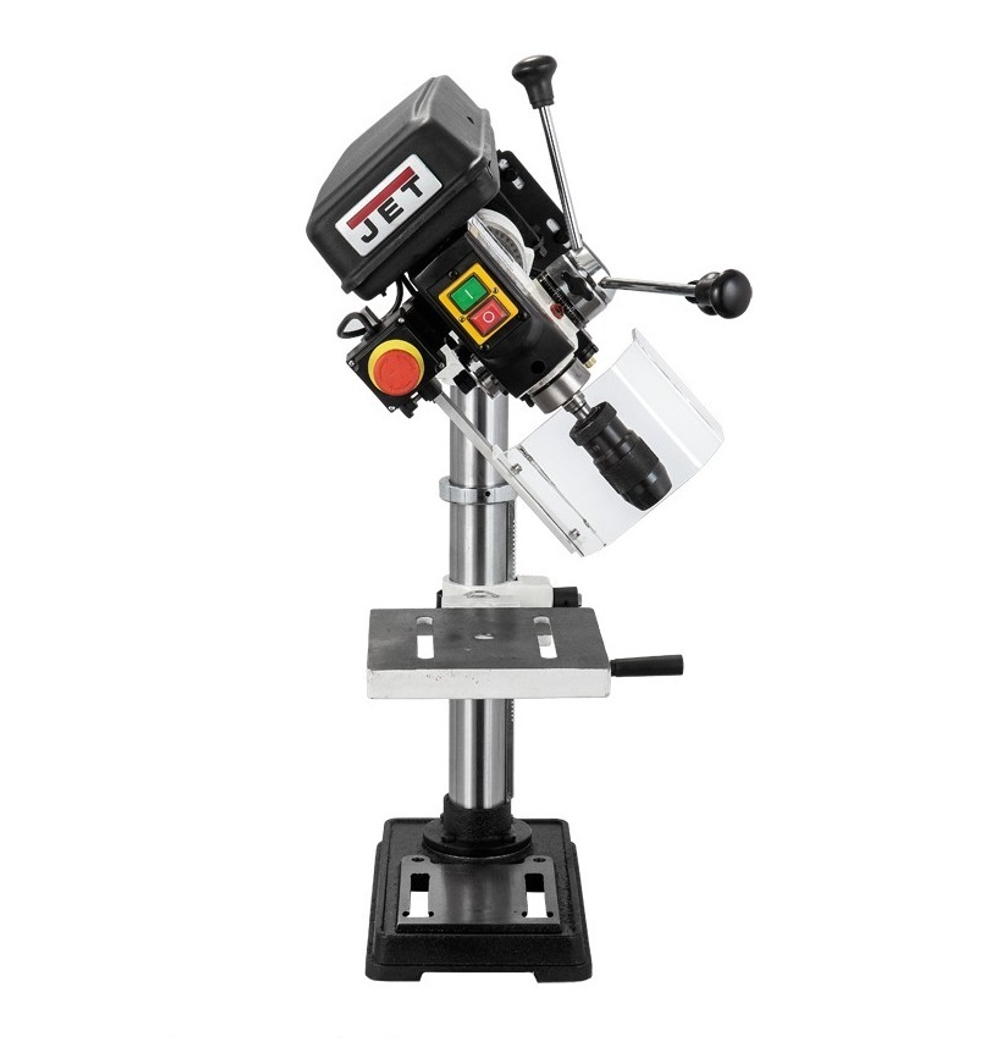

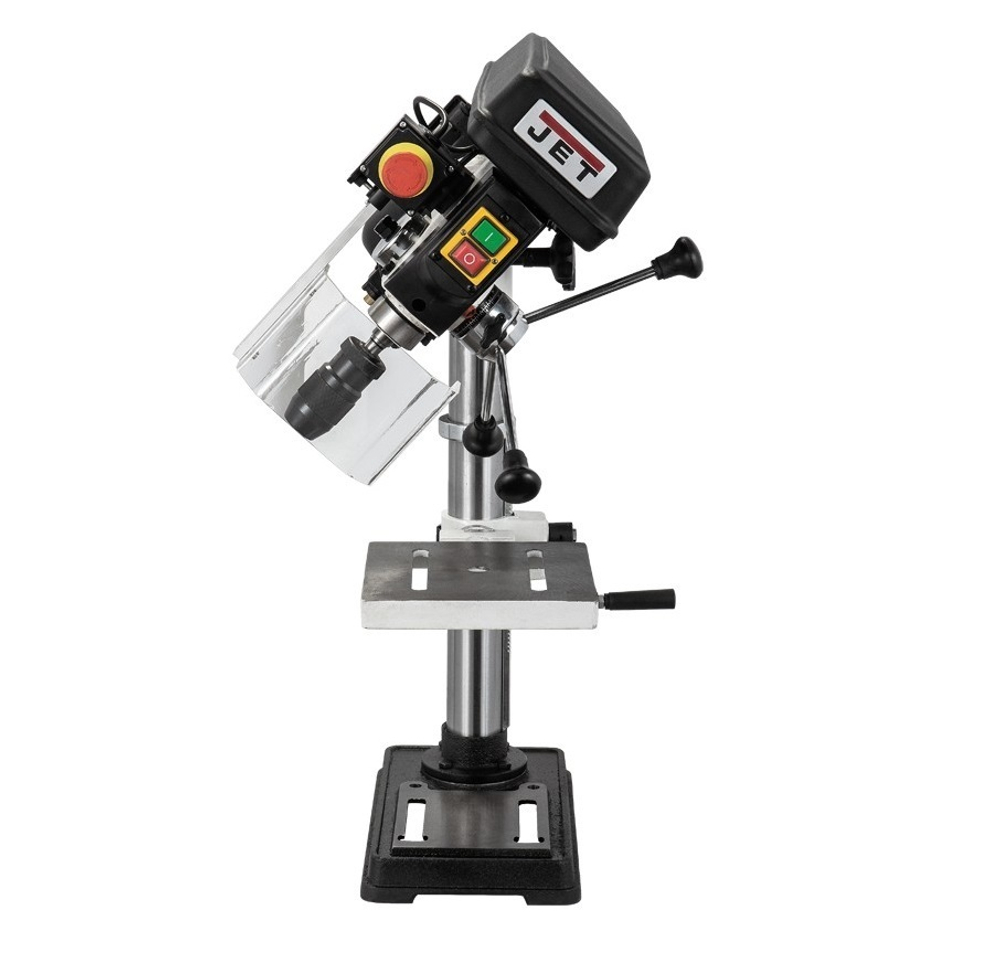

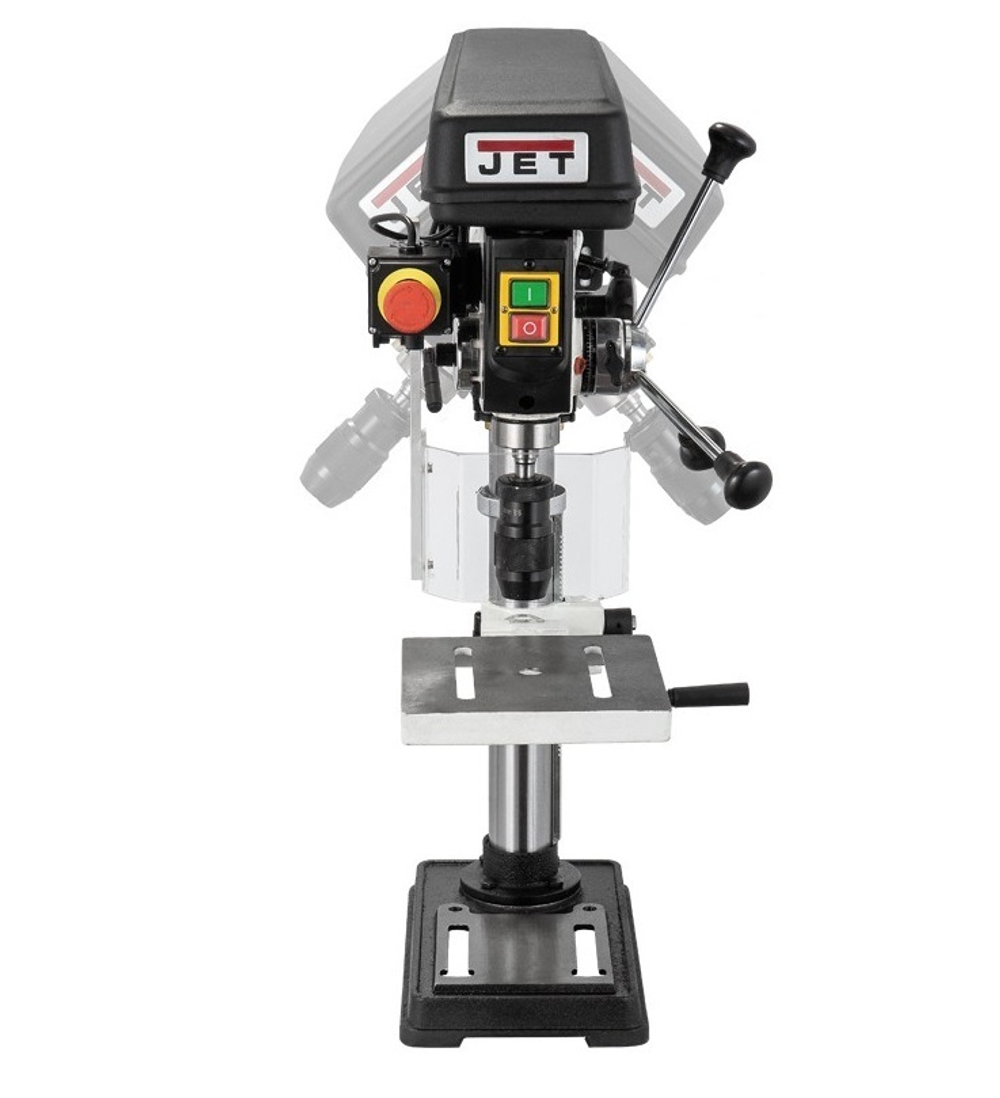

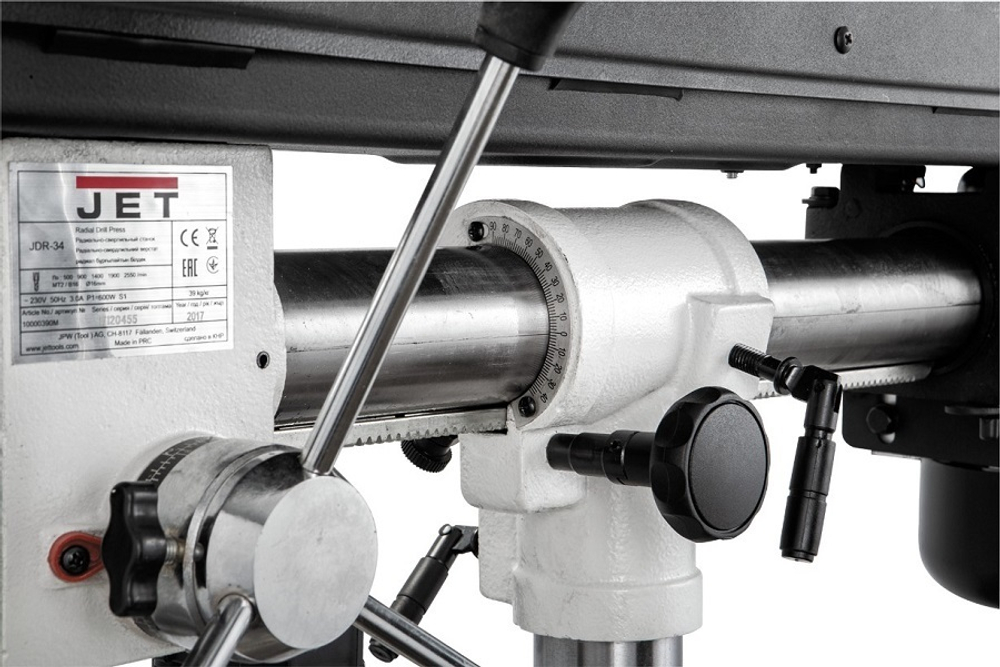

Регулировка наклона сверлильной части
-

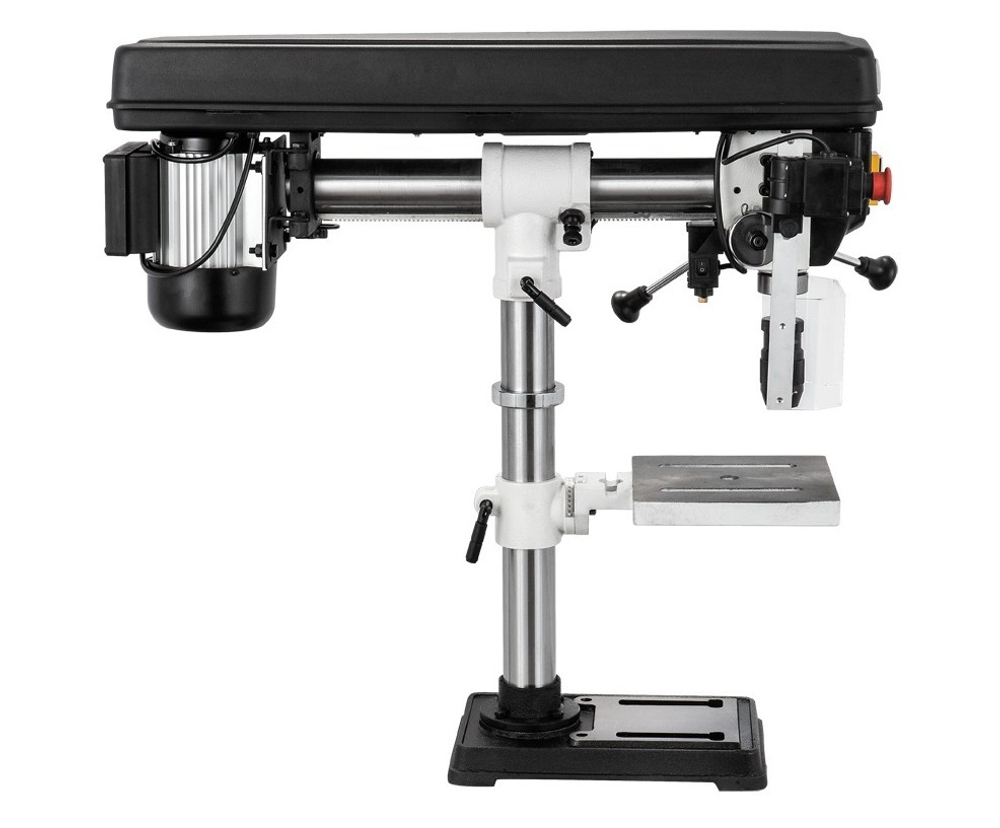

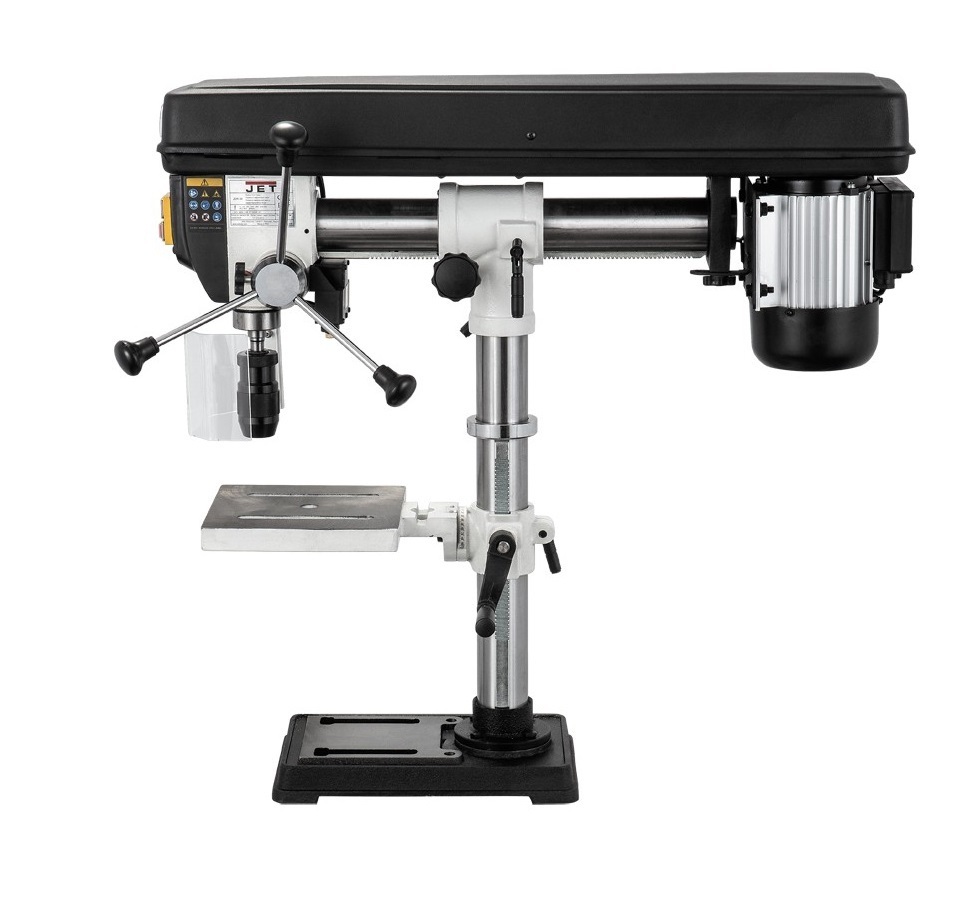

Регулировка вылета (продольный ход сверлильной части)
-

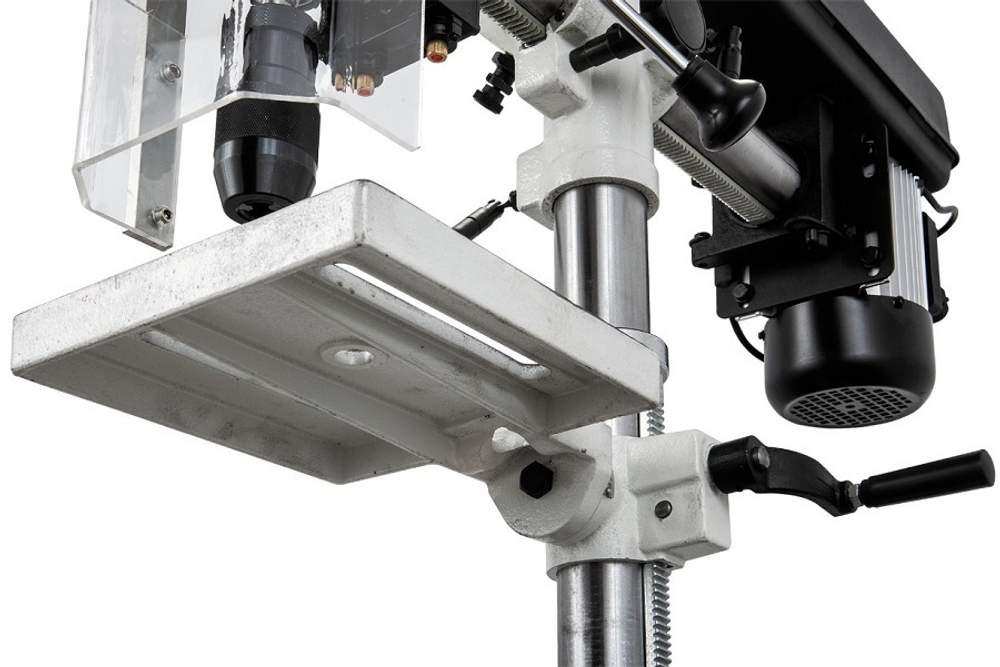

Рабочий стол из чугунного литья
-

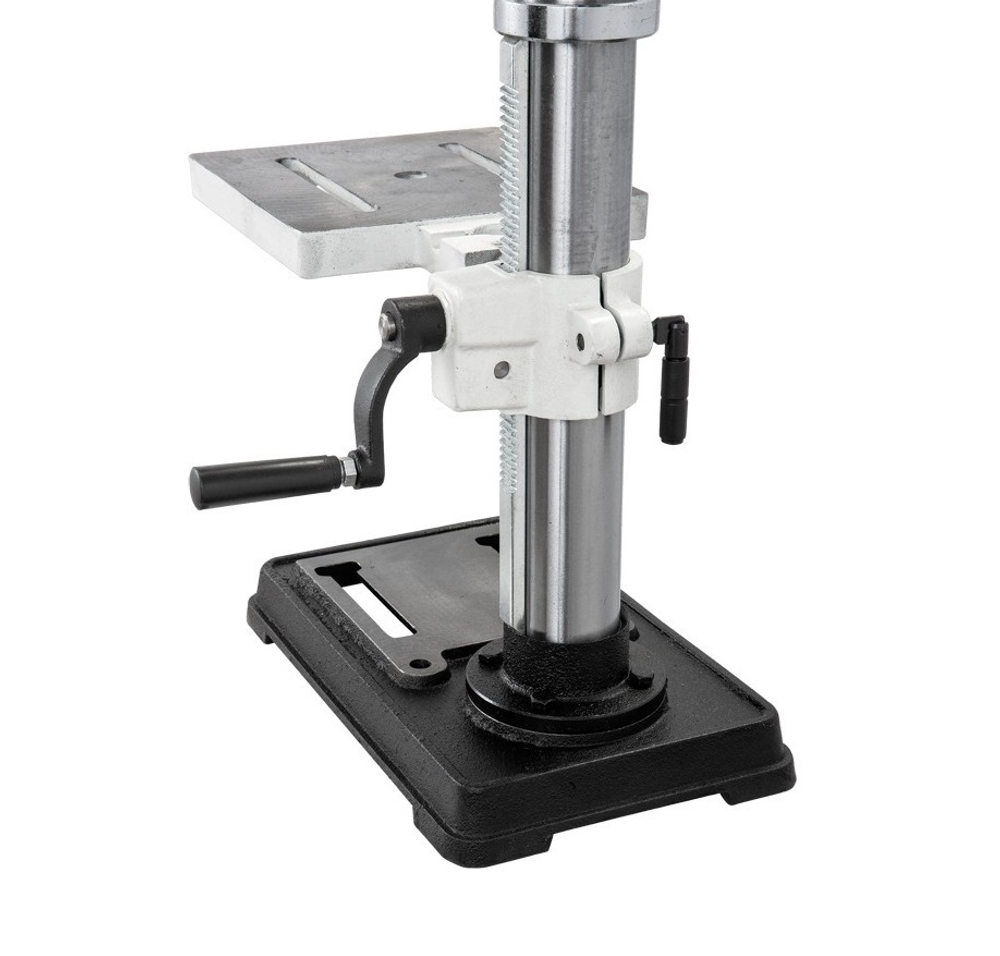

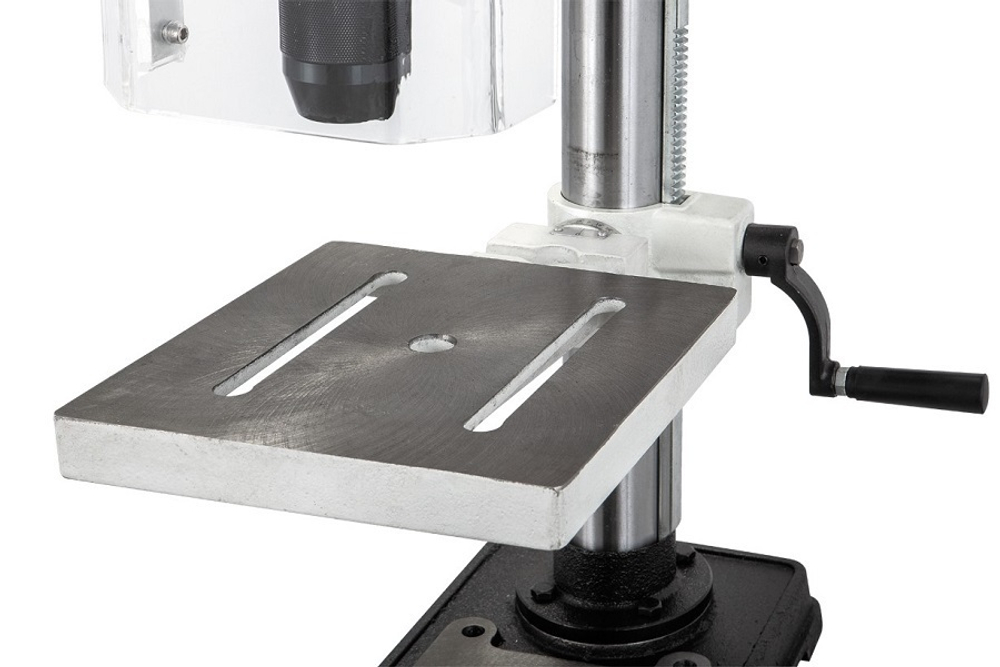

Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
-
Регулировка наклона рабочего стола
-
Поворотный рабочий стол
-

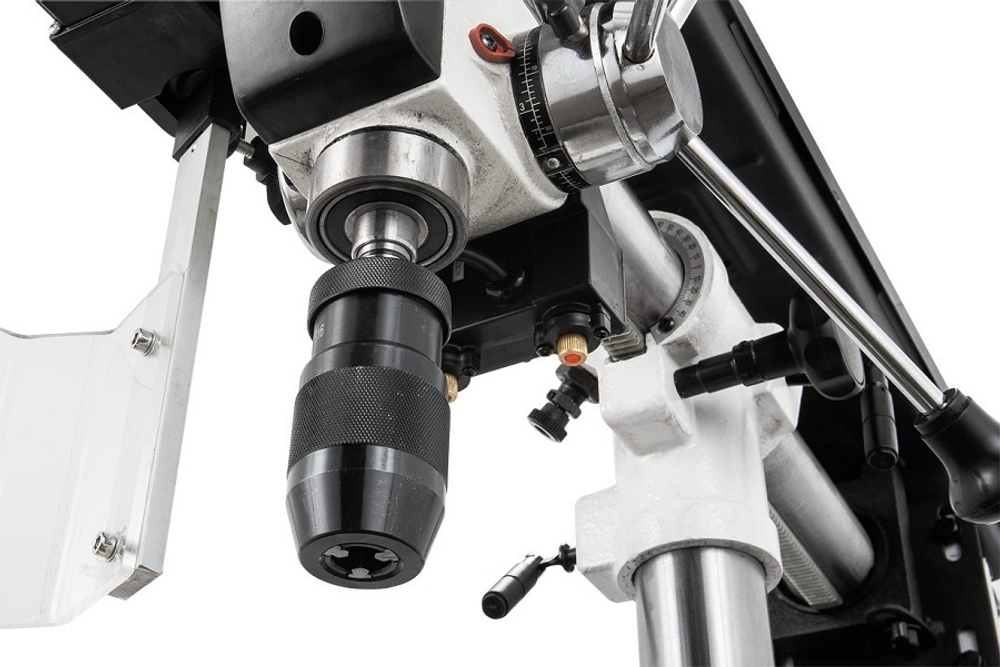

Быстрозажимной сверлильный патрон
Характеристики
Потребляемая (выходная) мощность двигателя, кВт 0,6 (0,35)
Напряжение, В 400
Ход пиноли шпинделя, мм 80
Вылет шпинделя, мм 155-410
Число скоростей 5
Частота вращения шпинделя на холостом ходу, об/мин 500-2500
Размеры рабочего стола (ДхШ), мм 220 х 230
Угол наклона рабочего стола ±0-90°
Максимальный диаметр зажима для сверл, мм 16
Конус шпинделя/ посадка патрона МК2/ В16
Максимальное расстояние шпиндель-стол, мм 235
Расстояние шпиндель основание, мм 350
Угол наклона сверлильной части 0-90°/0-45°
Длина, мм 830
Ширина, мм 320
Высота, мм 760
Масса, кг 42
В упаковке
Длина см 89
Ширина см 35
Высота см 31,8
Комплектация
Быстрозажимной сверлильный патрон с оправкой
Блок лазерной индикации оси сверления
Производство Jet (Швейцария/Тайвань).
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
