Применение
Может применяться для серийного изготовления деталей.
Улучшенная модель станка JET JDP-13FM
Для сверления дерева, расщепляемых пластмасс и металлов
Описание

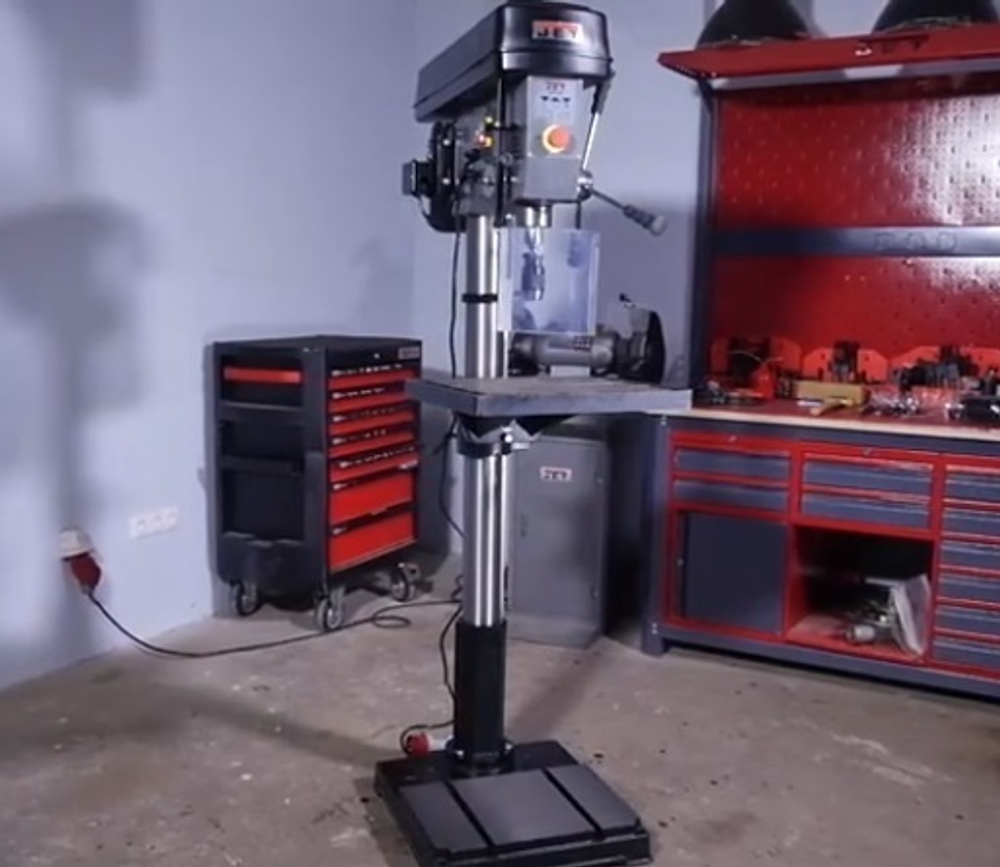

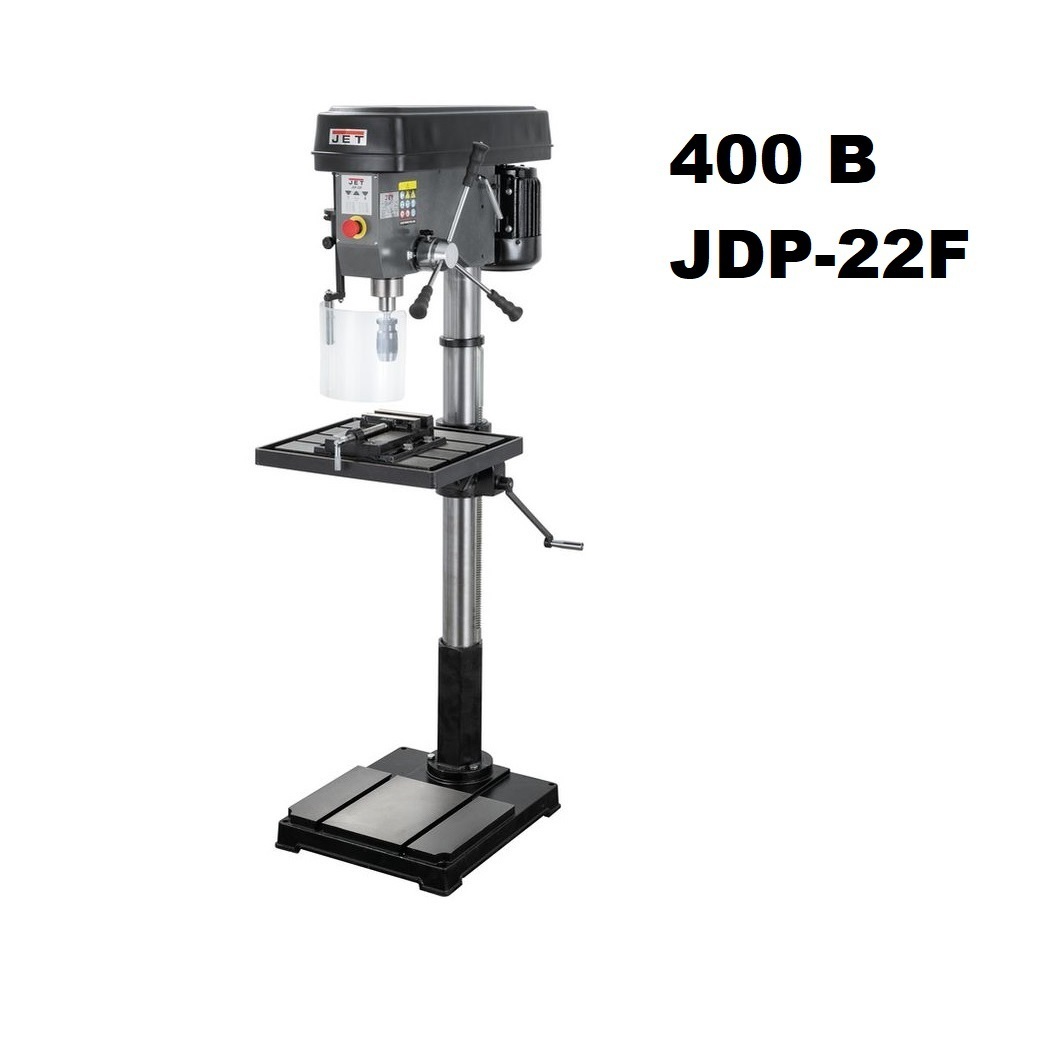

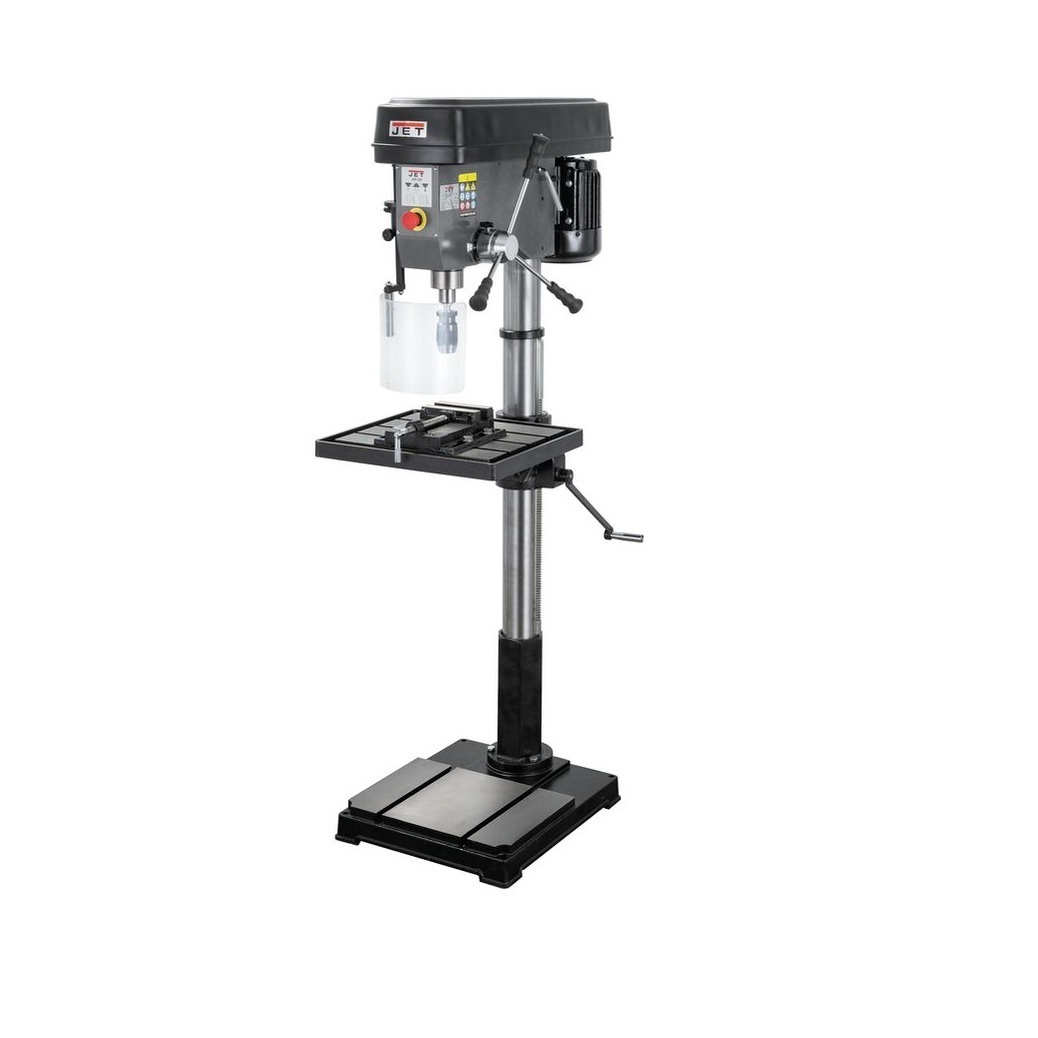

Напольный сверлильный станок промышленной серии по металлу. Качество исполнения деталей и механизмов, хороший показатель точности и долговечности

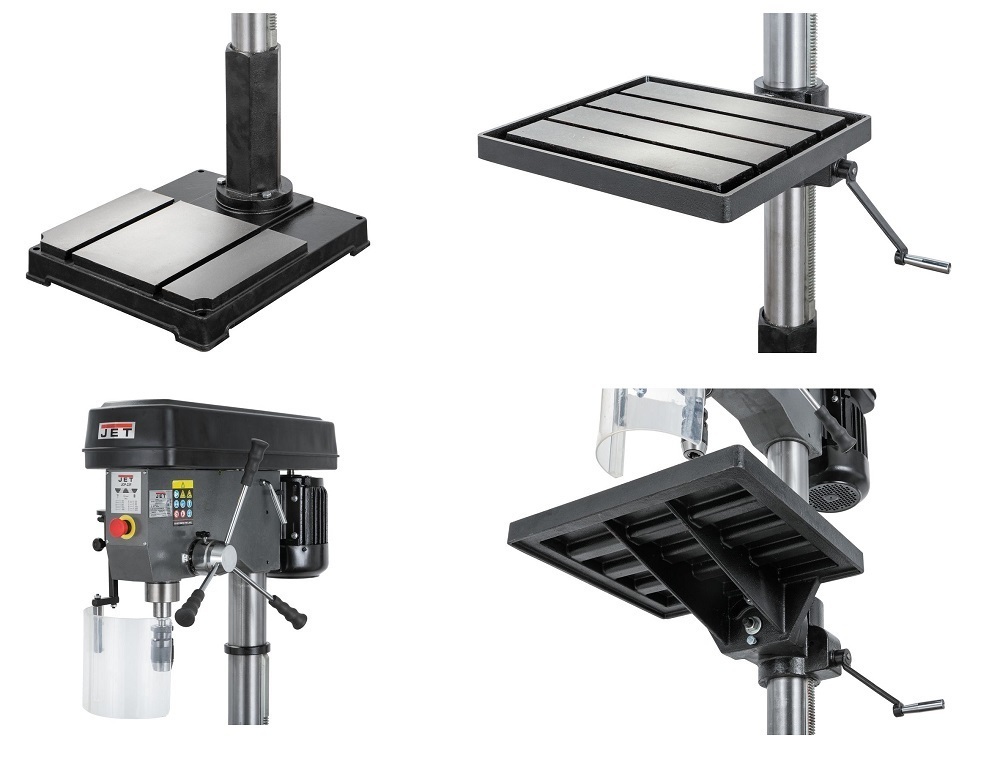

Имеет тяжелое и устойчивое чугунное основание 465x330 мм, в нем предусмотрены 2-Т образных паза с шириной 18 мм, для закрепления заготовки прихватами или др. зажимными приспособлениями. На основание установлена толстостенная колонна D 92 мм с зубчатой рейкой для возможности перемещения стола по вертикали. Рабочий стол и основание изготовлены из качественного чугуна, Размер стола размер 470 х 415 мм с 2 - мя Т - образными пазами шириной 14 мм. Максимальное расстояние между шпинделем и основанием 1220 мм, расстояние между шпинделем и рабочим столом 690 мм.
Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо / влево в пределах ± 45 °.

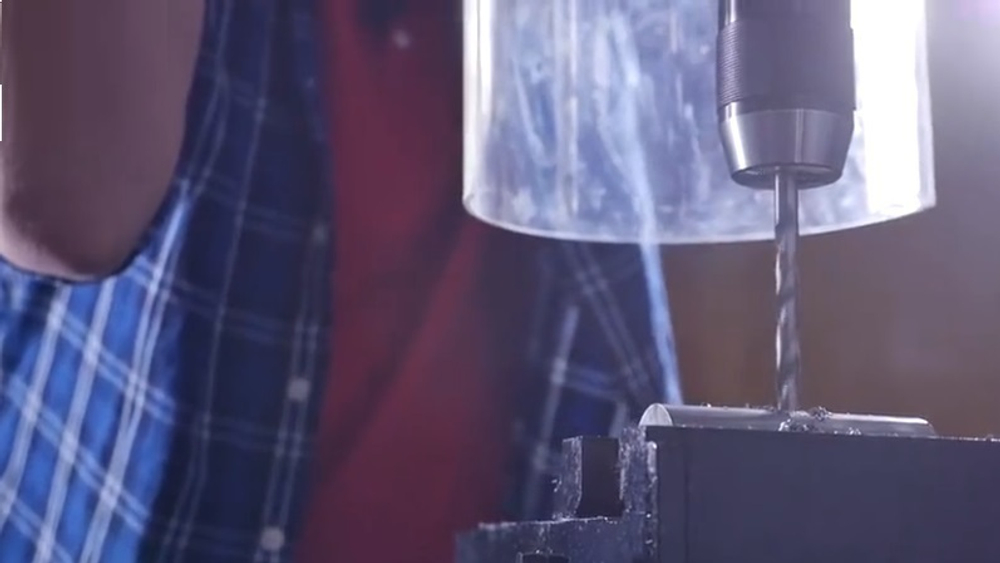

Сверлильная головка позволит сверлить максимальные диаметры отверстия в стали до 25 мм, и в чугуне до 28 мм. Конус шпинделя МК-3.
Мощность приводного двигателя 750 Вт.

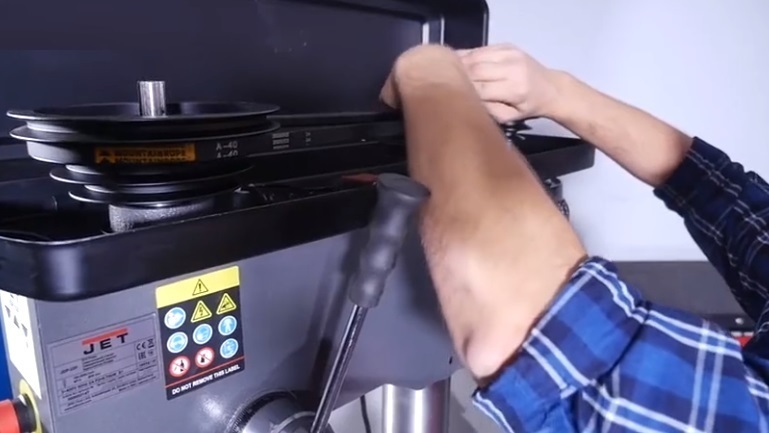

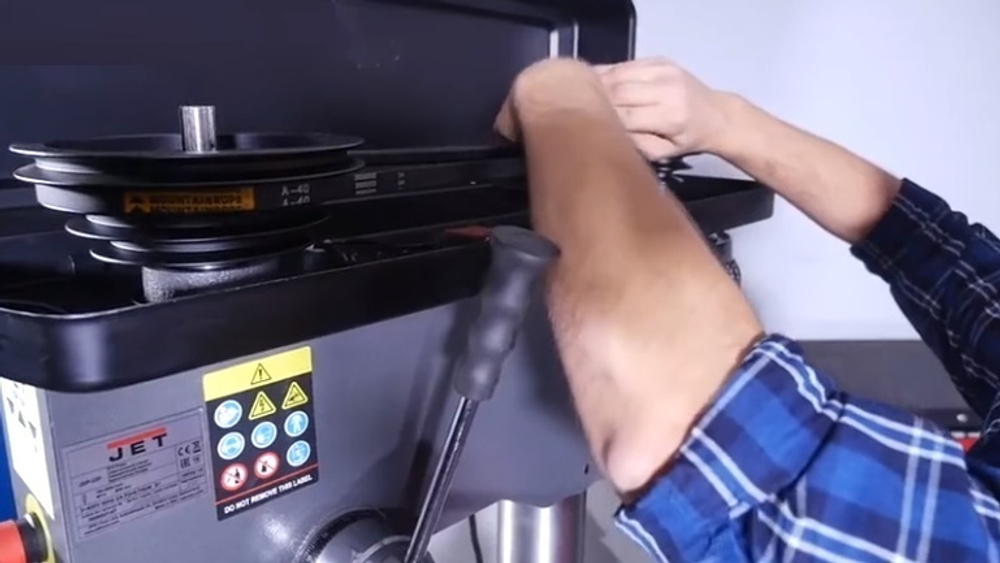

Вращающий момент с двигателя на вал шпинделя передается с помощью клинового ремня через шкивную группу. Диапазон частоты вращения шпинделя от 150 до 2850 об / мин и имеет 12 скоростей.

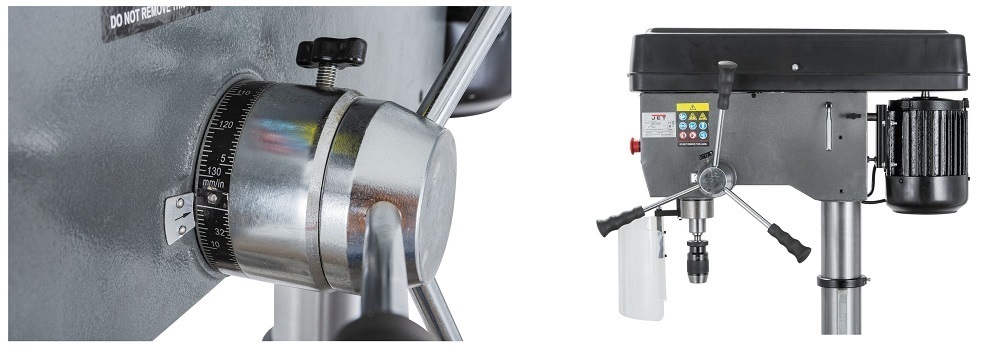

Ход пиноли шпинделя 120мм. Для контроля глубины сверления есть шкала с миллиметровой и дюймовой разметкой, регулируемый ограничитель.
Для обеспечения безопасной работы на станке установлен прозрачный защитный экран с концевым выключателем. Под кожухом коробки скоростей ременной передачи есть защитный выключатель, который не позволяет включить станок при открытой крышке. Для аварийной остановки, на передней панели станка находится красный аварийный выключатель грибкового типа.
Характеристики
Напряжение, В 400
Максимальный диаметр сверления сталь, мм 25
Максимальный диаметр сверления чугун, мм 28
Частота вращения шпинделя, об/мин 150 - 2850
Количество скоростей шпинделя 12
Тип привода Ременной
Конус шпинделя MK-3
Расстояние шпиндель-стол, мм 690
Расстояние шпиндель-основание, мм 1220
Вылет шпинделя, мм 280
Ход пиноли шпинделя, мм 120
Диаметр пиноли, мм 40
Диаметр стойки, мм 92
Размер стола, мм 470x415
Наклон стола вправо 45
Наклон стола влево 45
Размер Т-образного паза стола, мм 14
Количество Т-образных пазов стола, шт 3
Размер основания, мм 465 x 330
Размер Т-образного паза основания, мм 18
Количество Т-образных пазов основания, шт 2
Мощность двигателя, кВт 0,75
Потребляемая мощность, кВт (S6 40%) 1
Тип двигателя Асинхронный
Устройство подачи СОЖ нет
Автоподача - нет
Автореверс - нет
Длина, мм 855
Ширина, мм 575
Высота, мм 1695
Масса, кг 164
В упаковке
Длина , см 90
Ширина , см 50
Высота , см 182
Масса, кг 168
Комплектация
-
Станок
-
Быстрозажимной сверлильный патрон 1-16 мм/В16
-
Оправка сверлильного патрона МК-3/В16
-
Клин-выколотка
-
Защитный экран сверлильного патрона
-
Инструкция по эксплуатации
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
