Применение
для работы с древесиной и ламинированными материалами на её основе.
Описание

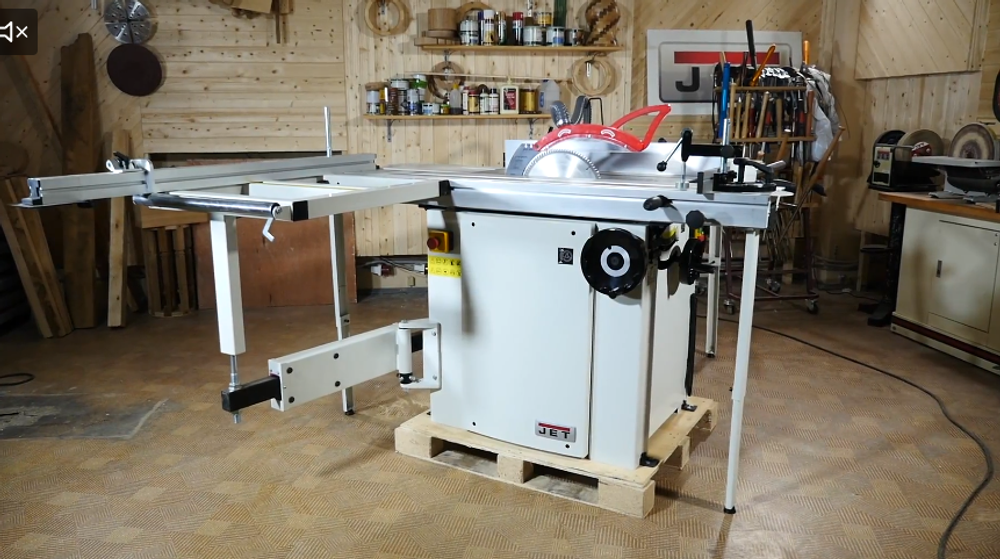

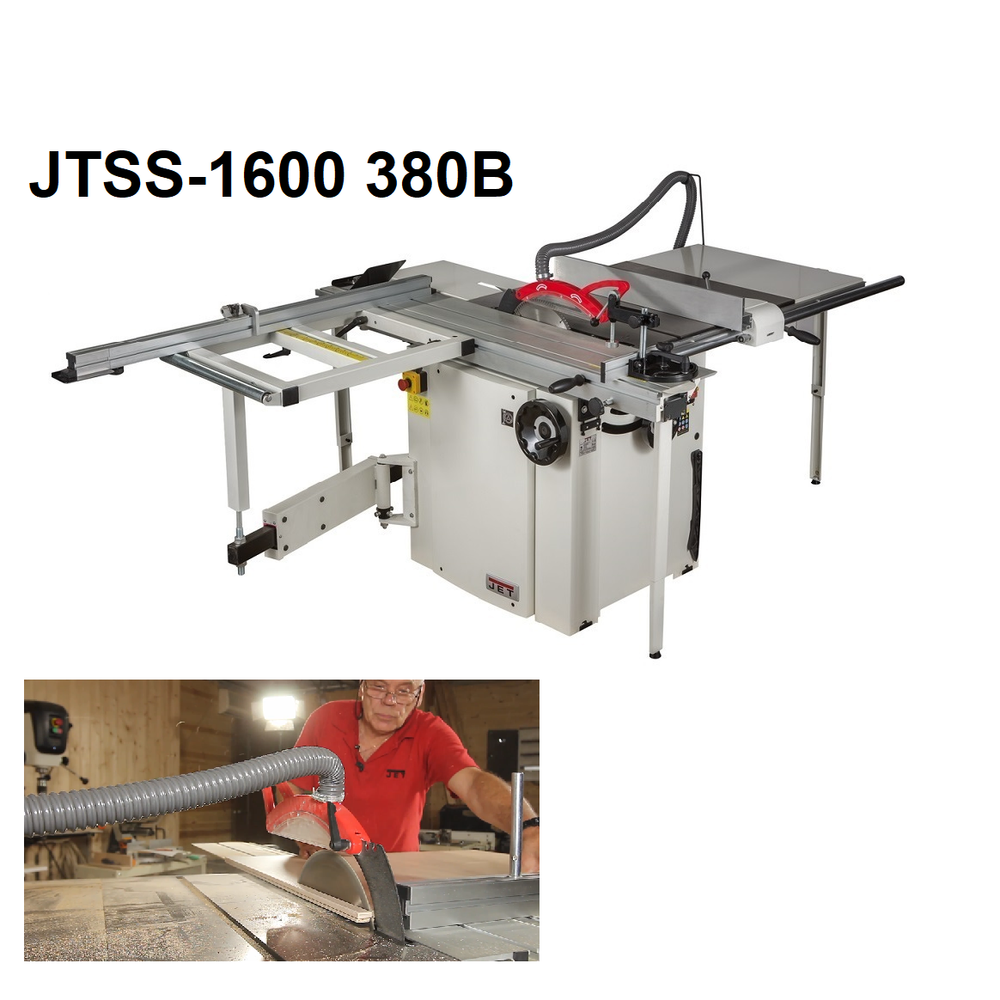

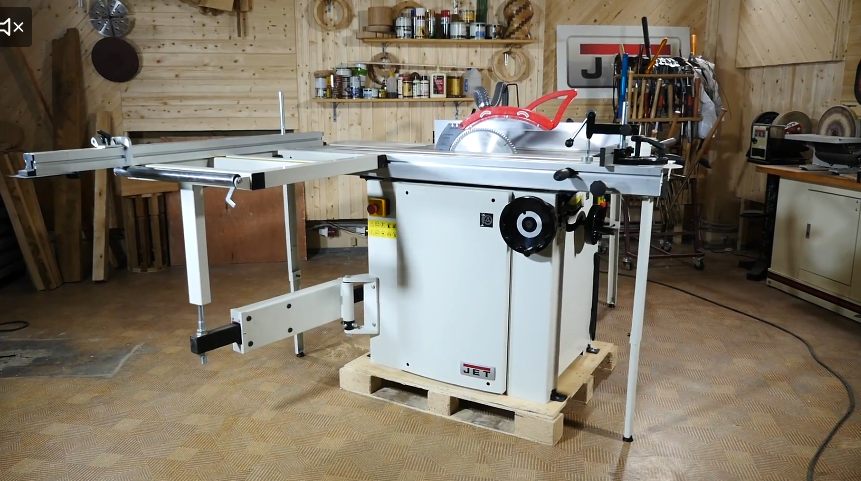

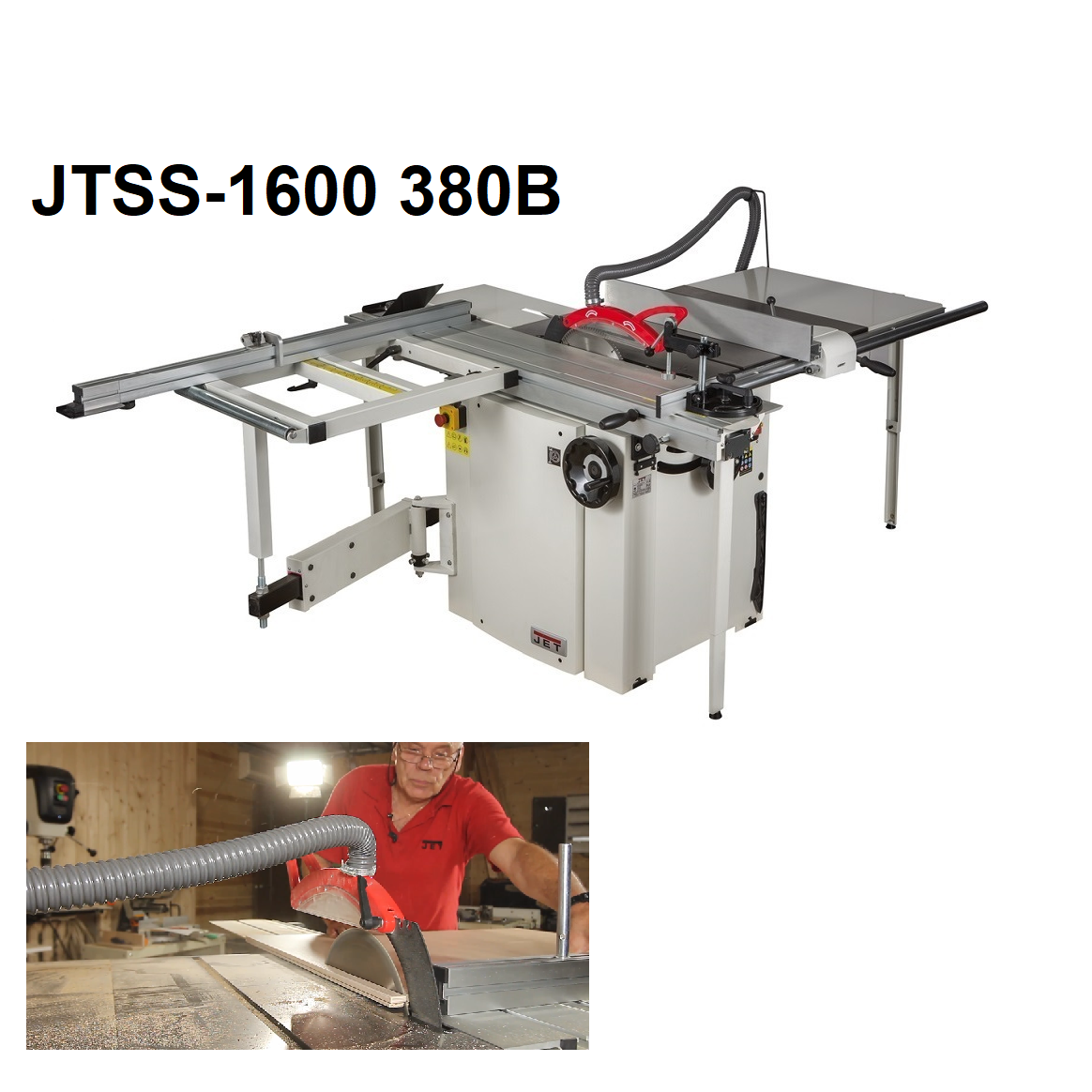

Профессионального класса. С завода укомплектован большинством вспомогательных узлов.
Рабочий стол из чугунного литья, его можно расширить 1 или 2 секциями. Первым ставится чугунный расширитель, к нему можно пристыковывать сегмент из стального листа, оборудованный опорой. Такая база позволит распиливать детали с отступом 1 220 мм от параллельного упора. Сам упор выполнен по классической для профессиональных станков схеме: крепится к массивному чугунному основанию, которое перемещается по цилиндрической направляющей и фиксируется эксцентриковым стопором.

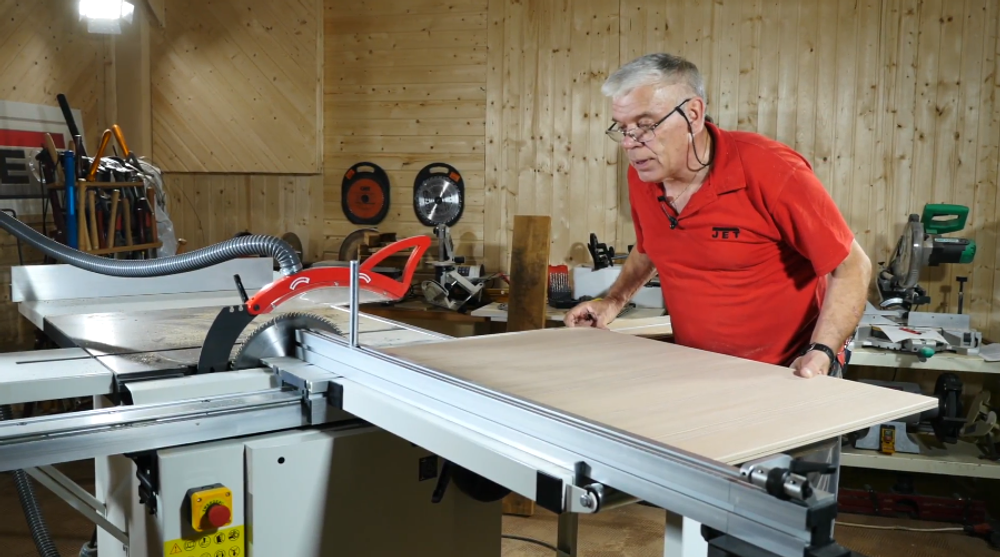

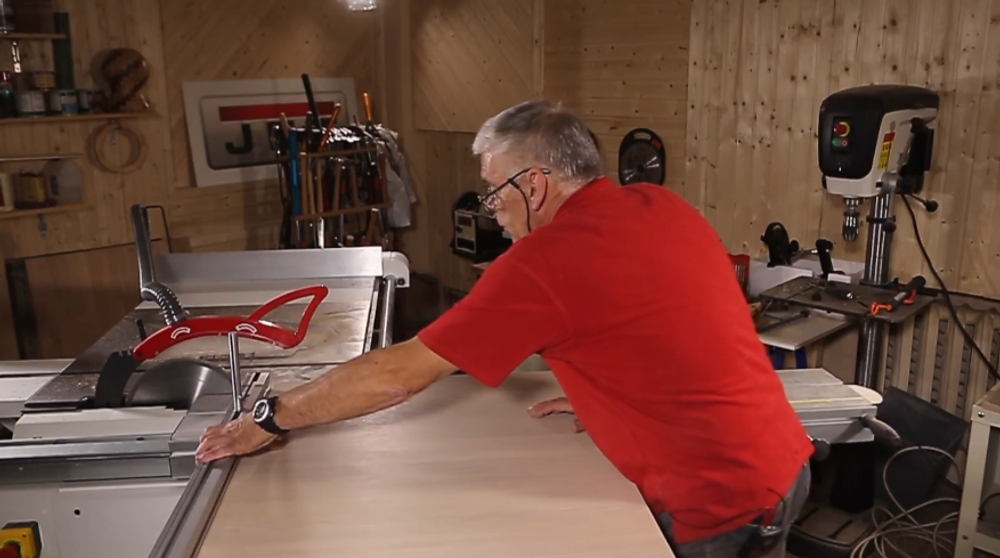

Оборудован подвижным столом (кареткой), ход его 1600 мм. При работе деталь фиксируют при помощи углового упора, эксцентрикового прижима или продольного упора. В стандартном комплекте расширение подвижного стола с телескопической опорой и раздвижным поворотным упором заготовки. В разложенном состоянии его длина 2 200 мм, в сложенном 1 200 мм.

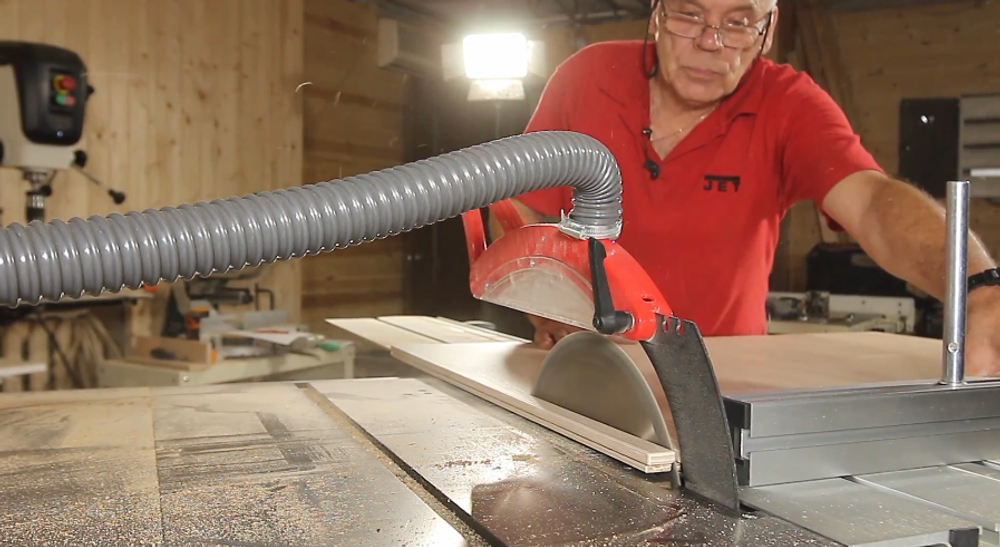

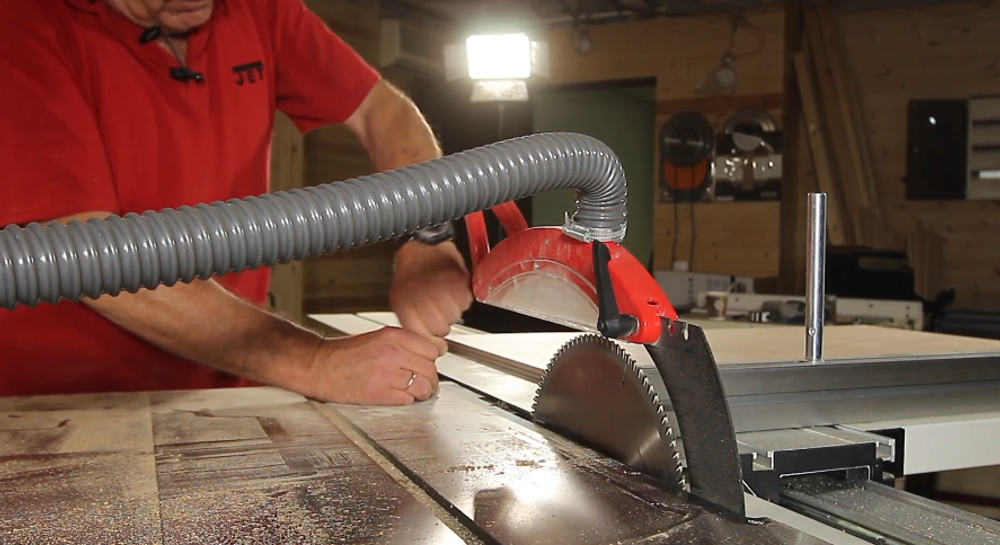

Предусмотрен подрезной диск с приводом от основного двигателя, есть регулировка наклона и высоты установки пильного модуля. Можно подключиться к системе удаления опилок с отсосом как из нижней полости, так и от верхнего кожуха диска.
Преимущества
-
Привод подрезного диска от основного двигателя
-
Пильный модуль из чугунного литья
-
Регулировка положения расклинивающего ножа, наклона пильного диска, глубины пропила
-
Рабочий стол из чугунного литья
-
Съемный расширитель рабочего стола из чугуна справа
-
Съемный расширитель рабочего стола из стального листа справа
-
Съемный удлинитель рабочего стола из стального листа
-
Регулируемый параллельный упор с эксцентриковым зажимом
-
Подвижный стол из алюминиевого профиля
-
Съемный расширитель подвижного стола с телескопической опорой
-
Эксцентриковый прижим заготовки для фиксации на подвижном столе
-
Регулируемый продольный упор заготовки
-
Выдвижной концевой упор заготовки
-
Поворотный упор подвижного стола с угловой разметкой
Характеристики
Потребляемая (выходная) мощность двигателя, кВт 3,8 (3,0)
Напряжение, В 380
Удлинение рабочего стола (ДШ), мм 500 х 310
Размеры подвижного стола (ДШ), мм 1600 х 270
Расширение подвижного стола (ДШ), мм 580 х 680
Максимальная ширина до ограничителя торцевого упора подвижного стола, мм 2200
Ход подвижного стола (каретки), мм 1600
Максимальная длина распила на подвижном столе, мм 1350
Частота вращения подрезного диска на холостом ходу, об /мин 8700
Внешний (посадочный) диаметр подрезного диска, мм 90 (20)
Расширение рабочего стола из чугуна справа (ДШ) 800х400 мм
Дополнительное расширение рабочего стола из стального листа справа (ДШ) 800х440 мм
Частота вращения пильного диска на холостом ходу, об/мин 4700
Внешний (посадочный) диаметр пильного диска, мм 315 (30)
Угол наклона пильного диска 0 - 45am;
Максимальная глубина пропила под углом 0° и 45°, мм 100 и 80 мм
Размеры рабочего стола (ДШ), мм 800 х 385 мм
Максимальная ширина заготовки при пилении с параллельным упором справа, мм 1 220
Диаметр вытяжного штуцера, мм 100
Длина, мм 1600
Ширина, мм 2280
Высота, мм 865
Масса, кг 250
В упаковке:
Длина , см 94
Ширина, см 80
Высота, см 104
Масса, кг 300
Комплектация
-
Станок
-
Пильный диск Z96
-
Подрезной диск Z20
-
Параллельный упор
-
Чугунный расширитель рабочего стола справа
-
Стальной из листа расширитель рабочего стола справа и опора для него
-
Удлинитель рабочего стола
-
Подвижный стол
-
Упор подвижного стола с угловой разметкой
-
Расширитель подвижного стола с телескопической опорой и с выдвижным упором заготовки
-
Прижим заготовки
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
