Обзор столяра Владимира Жиленко на Шипорезку Woodwork SMT-300. Установка, настройка, тест приспособления
Владимир Жиленко - столяр с богатейшим опытом
На своем столярном канале на Ютюбе делится процессами изготовления столярных изделий:
Расскажем об обзоре Владимира про Шипорезку WOODWORK SMT-300.
ХИТ - Новинка 2022!
|
Артикул: SMT-300
|
Видео Шипорезка SMT-300 обзор от В. Жиленко
Статья написана по Видео выше
Вступление
По форме зуба, шипа можно сказать, что ящичные соединения бывают с прямым шипом, в форме ласточки (ласточкин хвост или усеченная пирамида), фигурное соединение.
Прямое соединение выполняется ручным инструментом, на фрезерах, на фрезерных станках, на распиловочных станках
Ящичное соединение с шипом в форме ласточки выполняется в основном руками и на шипорезке
Для выполнения руками соединения надо приобрести инструмент, такой как: японская пила, магнитное стусло, стамеска, киянка, измерительный и разметочный инструмент
В небольших столярных мастерских можно использовать прямое ящичное соединение, используя фрезерный станок, распиловочный станок
Для того, чтобы получить ящичное соединение в форме ласточкин хвост очень удобно иметь шипорезку
Владимир купил Шипорезку WOODWORK SMT-300 у нас в Арсенал Мастера РУ (пусть она вам послужит долгие годы!)
Покупка бюджетная. Приспособение полность укомплектовано, рассчитана на выполнение одной операции (ящичное соединение в форме ласточкиного хвоста)

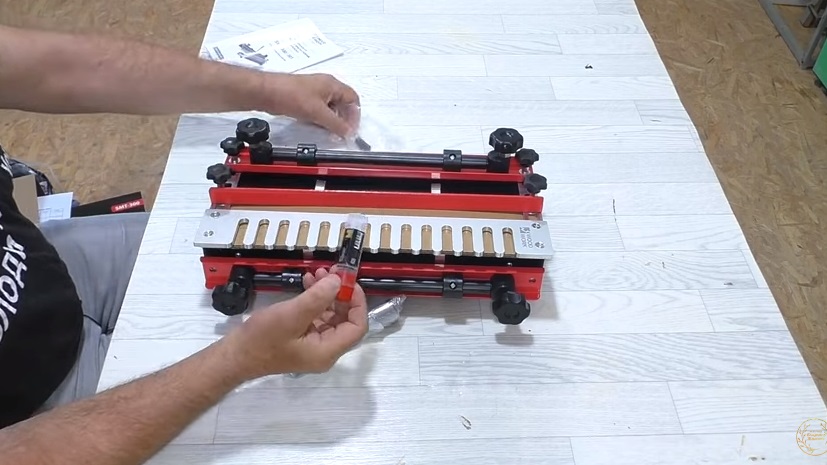

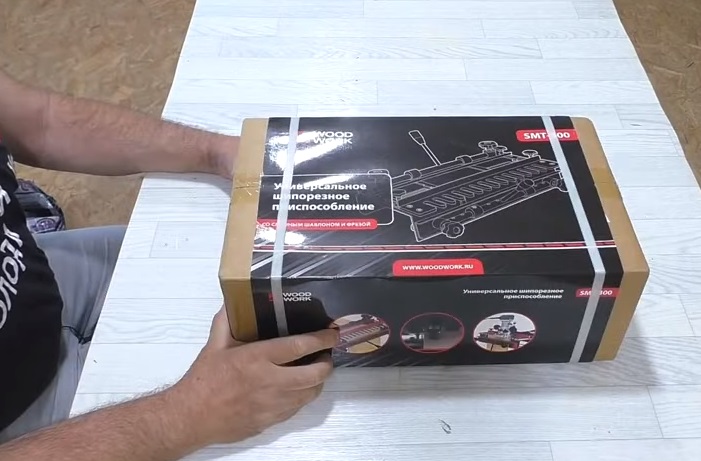

Распакуем ее . Что же внутри. Упаковка фирменная от Арсенала
Универсальное приспособление, со сменным шаблоном и фрезой указано на коробке. Значит можно дополнительно купить фрезу, шаблон.
Первый раз показалось Владимиру, что оно небольшое. Но он ошибся - оно большое, ширина обрабатываемой заготовки 300 миллиметров
По весу тяжеленькая.
В комплекте фреза, установлен подшипник, хвостовик 8 мм, диаметр 15 мм, угол 14, H 12. То есть можно использовать небольшой ручной фрезер
Втулка для фрезы, если хвостовик не 8 мм , а 12 мм
Настройка шипорезки перед работой

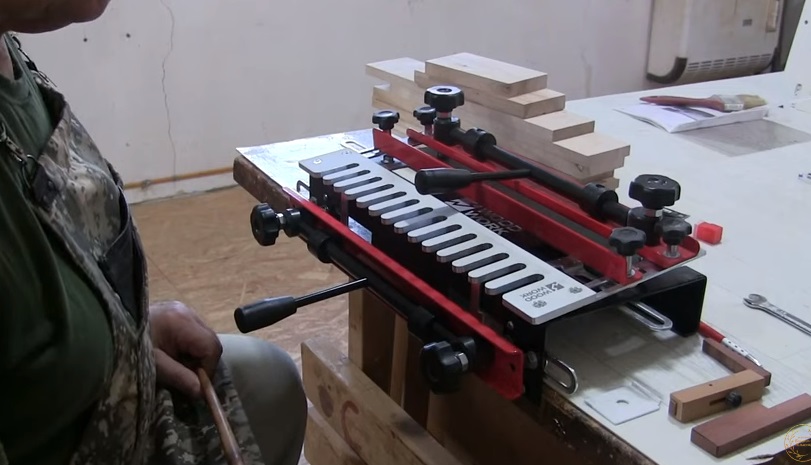

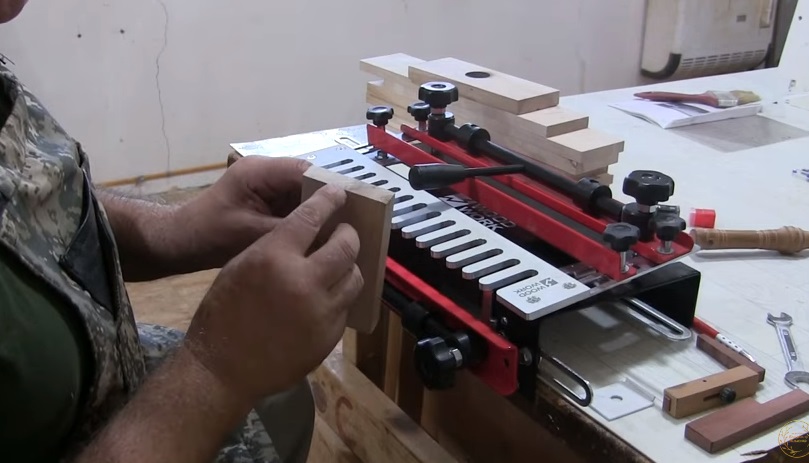

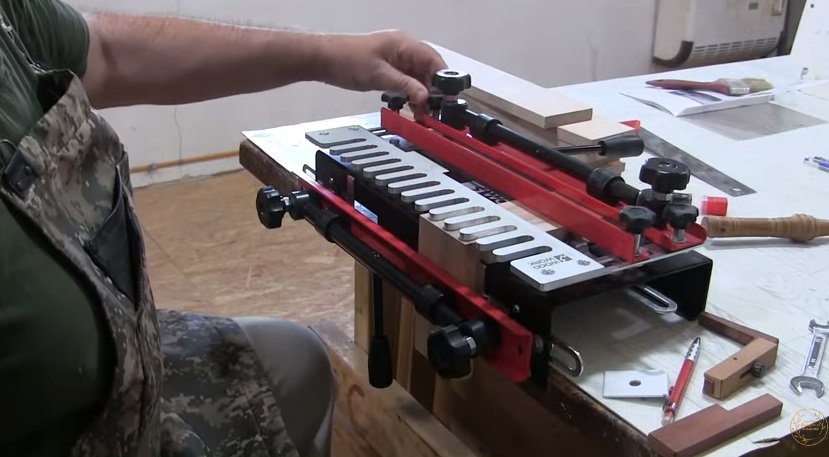

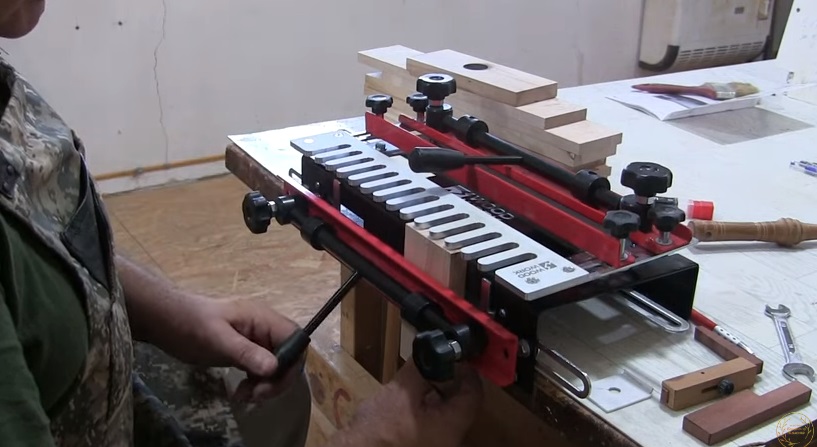

Владимир объясняет про основные узлы: корпус, 2 прижима эксцентриковых с планками горизонтальной и вертикальной. Основная деталь гребень. Прижимы горизонтальные и вертикальные
Пружины на шипорезке для фиксации заготовки в положении относительно гребня. Ширина гребня 12,8 мм. Значит если делать заготовки, то они должны быть кратные этому расстоянию по ширине
И шип получится полноценный.
Расскрывает как при заранее, не привязанное к размеру данной шипорезки, заготовки правильно работать.
Делится Золотым правилом про разницу между горизонтальной и вертикальной деталью .
Напоминает, что середина заготовки и середина гребня совпадать должны.
При установке горизонтальной детали, сдвиг ее равен одному шагу (зубу).

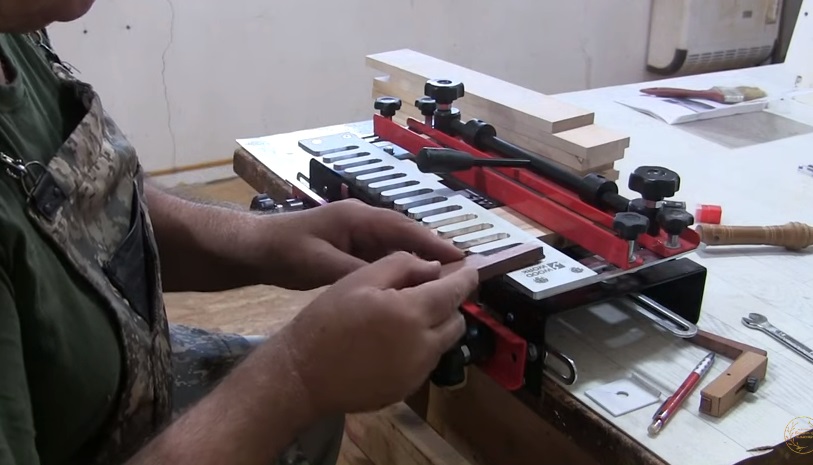

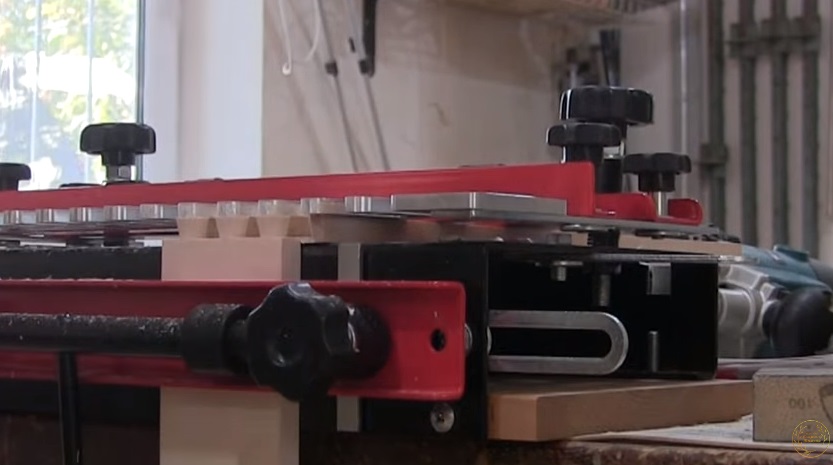

Ответственный момент совпадение двух плоскостей. Они должны быть идеально подогнаны.

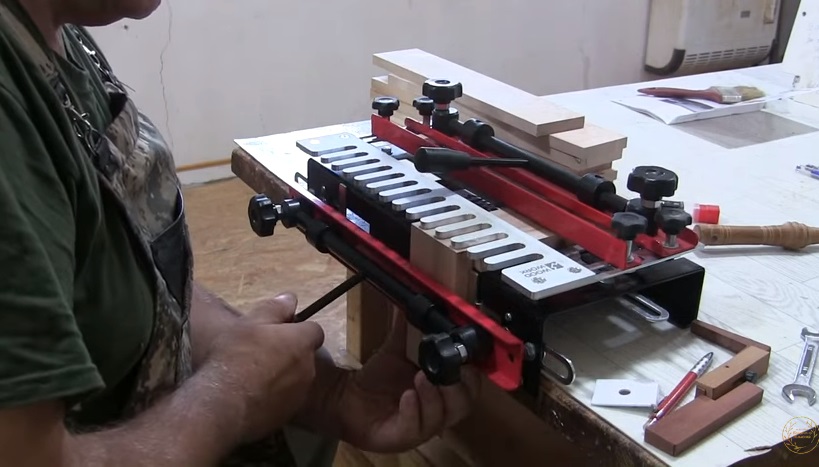

Винты справа и слева позволяют перемещать гребни

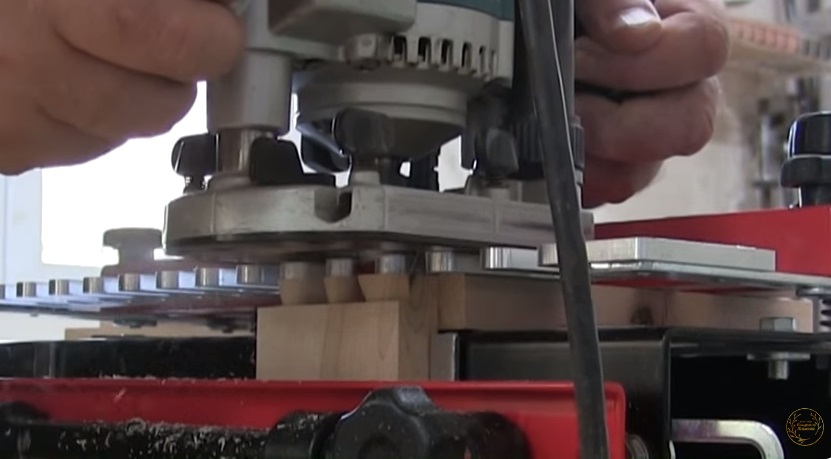

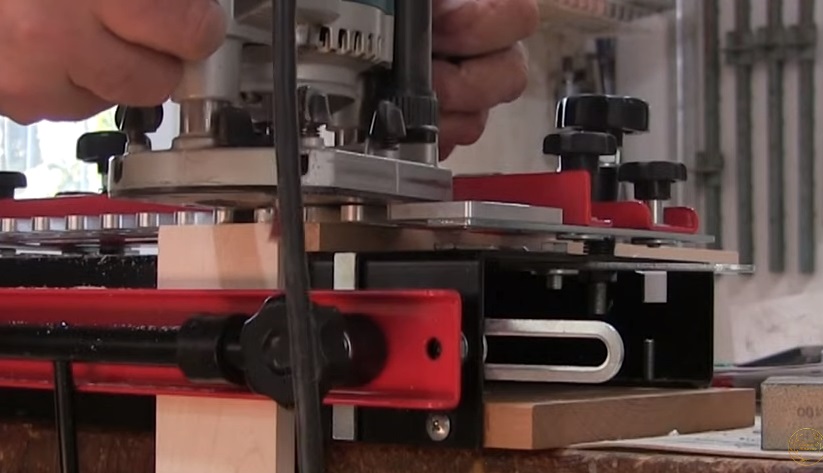

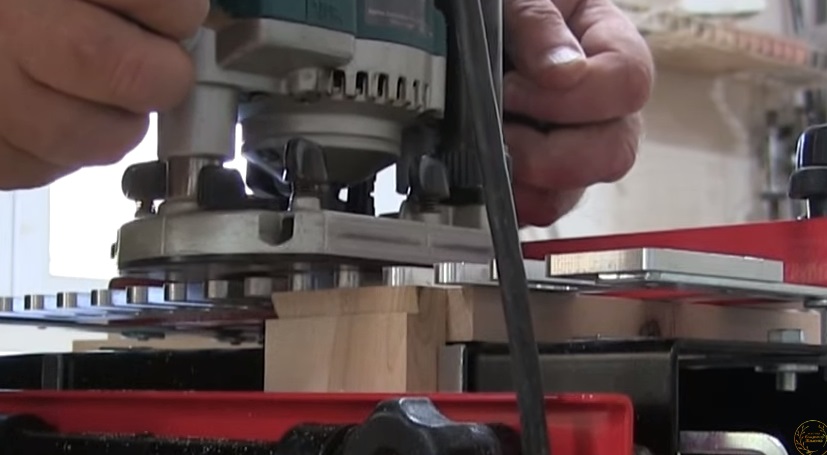

Первое фрезерование надо проходить справа налево, чтобы убрать сколы.
Затем слева направо
После окончания работы нельзя поднимать Фрезер, его надо вывести и потом приподнять.

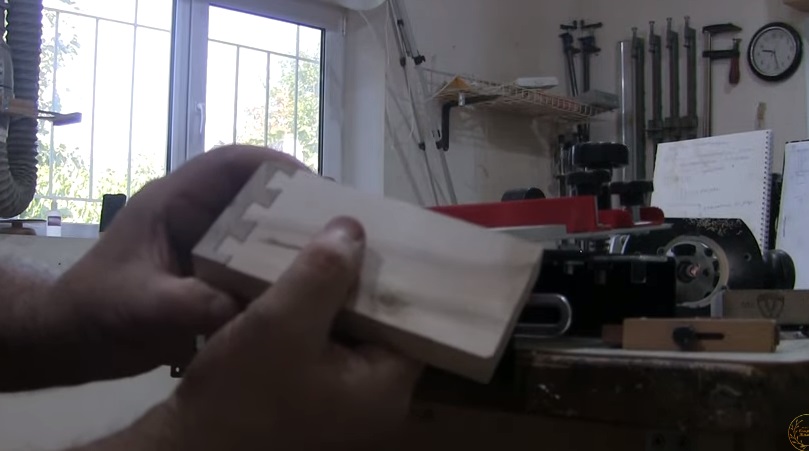

Результат. Надо корректировать немного (высота фрезы. наладка фрезера)

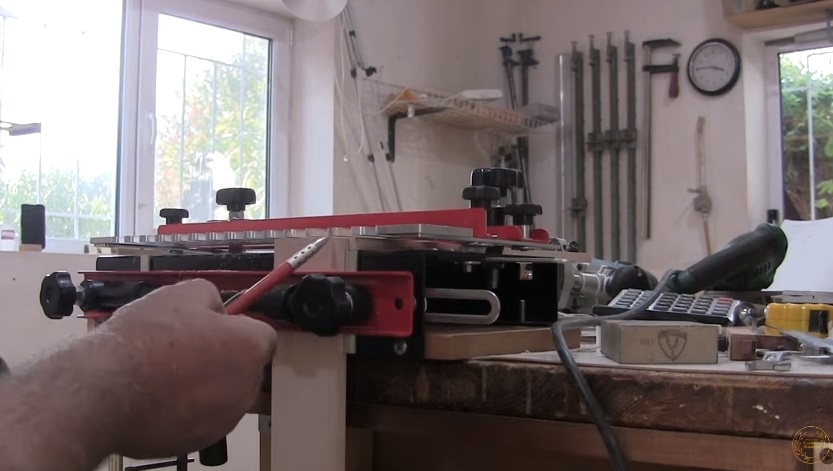

Владимир под себя шипорезку подстроил. На ней можно работать на заготовке шириной от 11 мм и более.
Тест - заготовка 12 мм

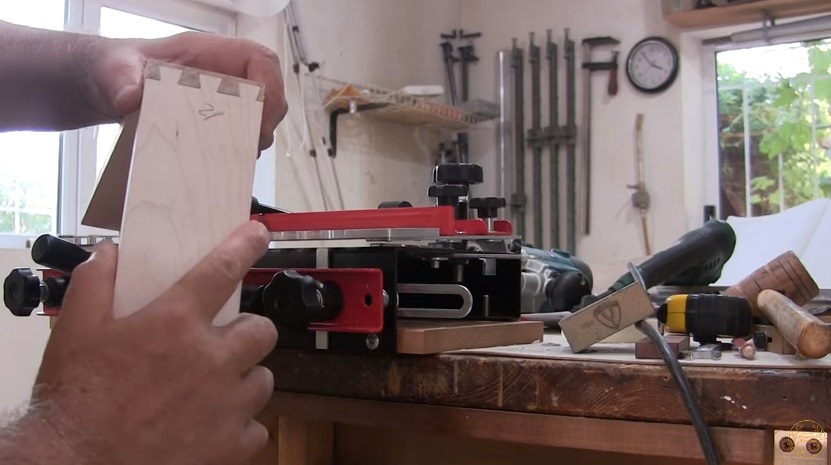

Доволен результатом после теста шипорезки WOODWORK SMT-300.
Рекомендуем к изготовлению ящичных соединений Шипорезное приспособоение WOODWORK SMT-300
