Применение:
Станок предназначен для профессионалов.
Его характеристики позволяют получать изделия превосходного качества, а продуманная и добротная конструкция свести до минимума время, необходимое для настройки и обслуживания.
Описание:

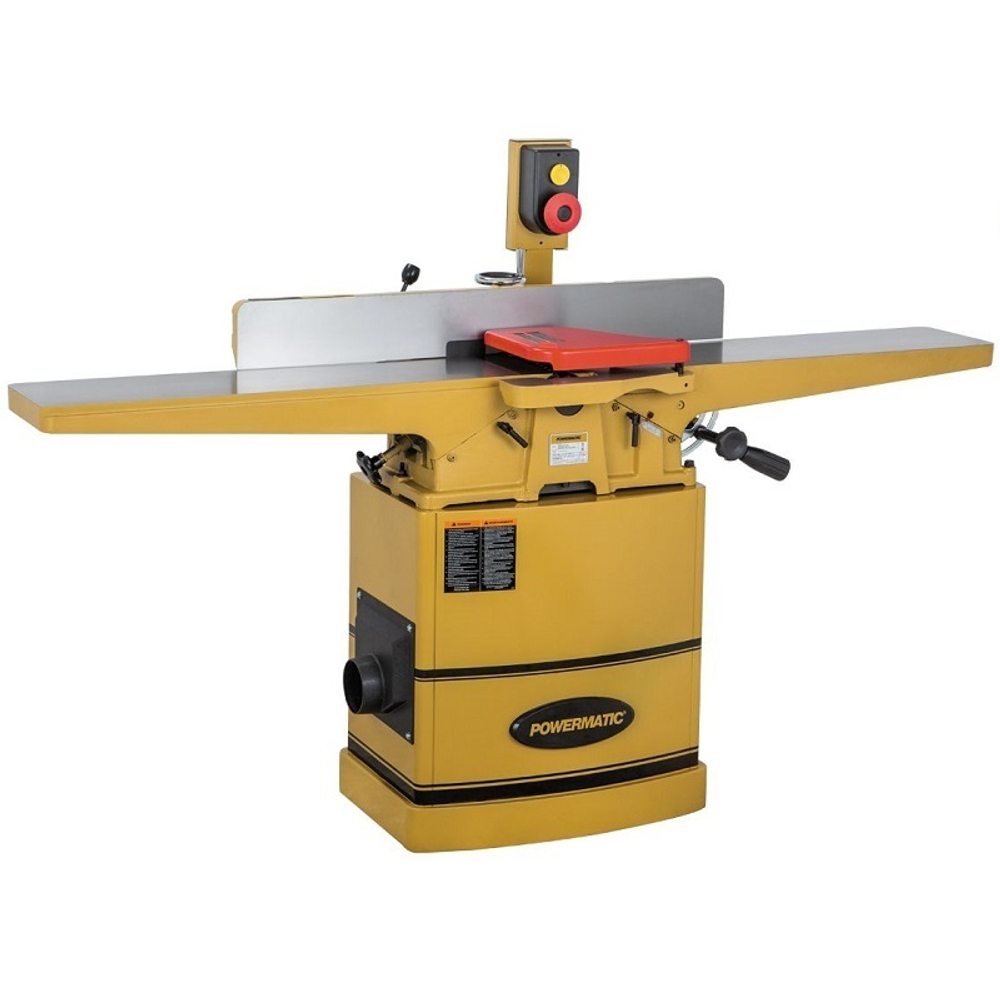

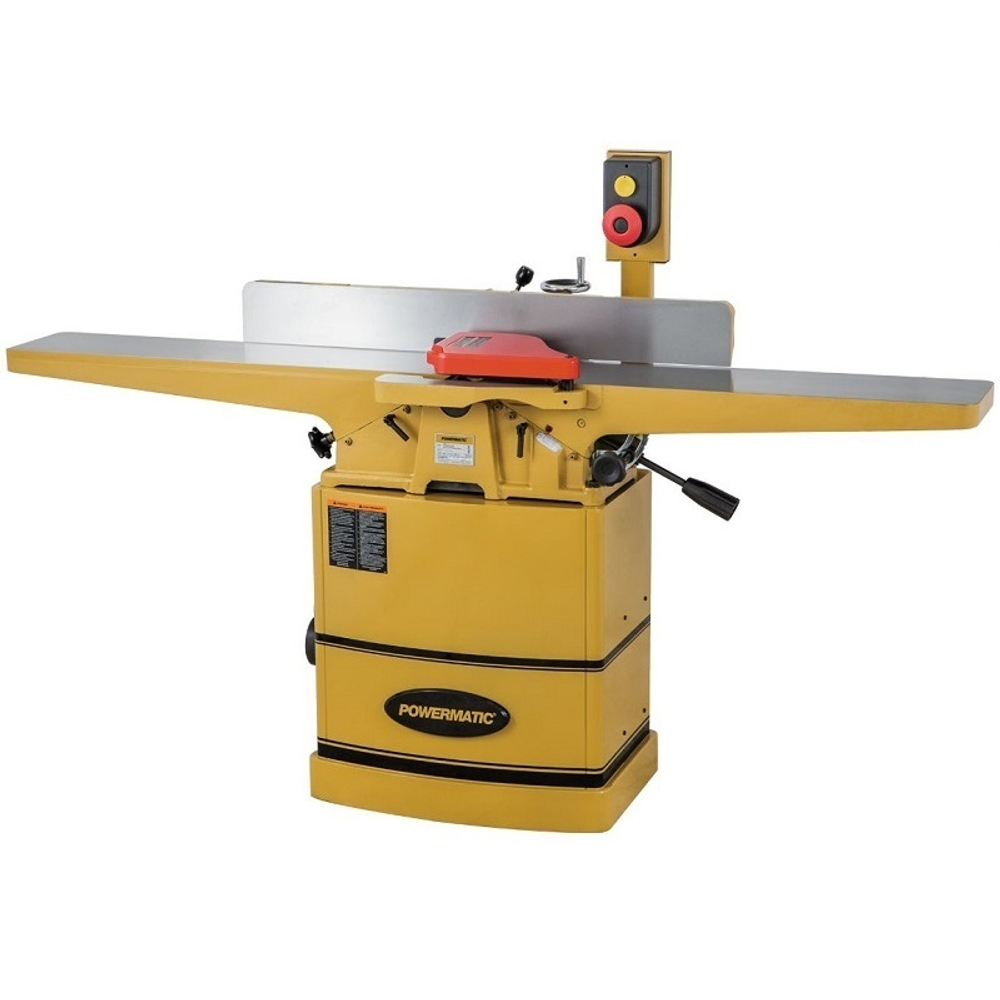

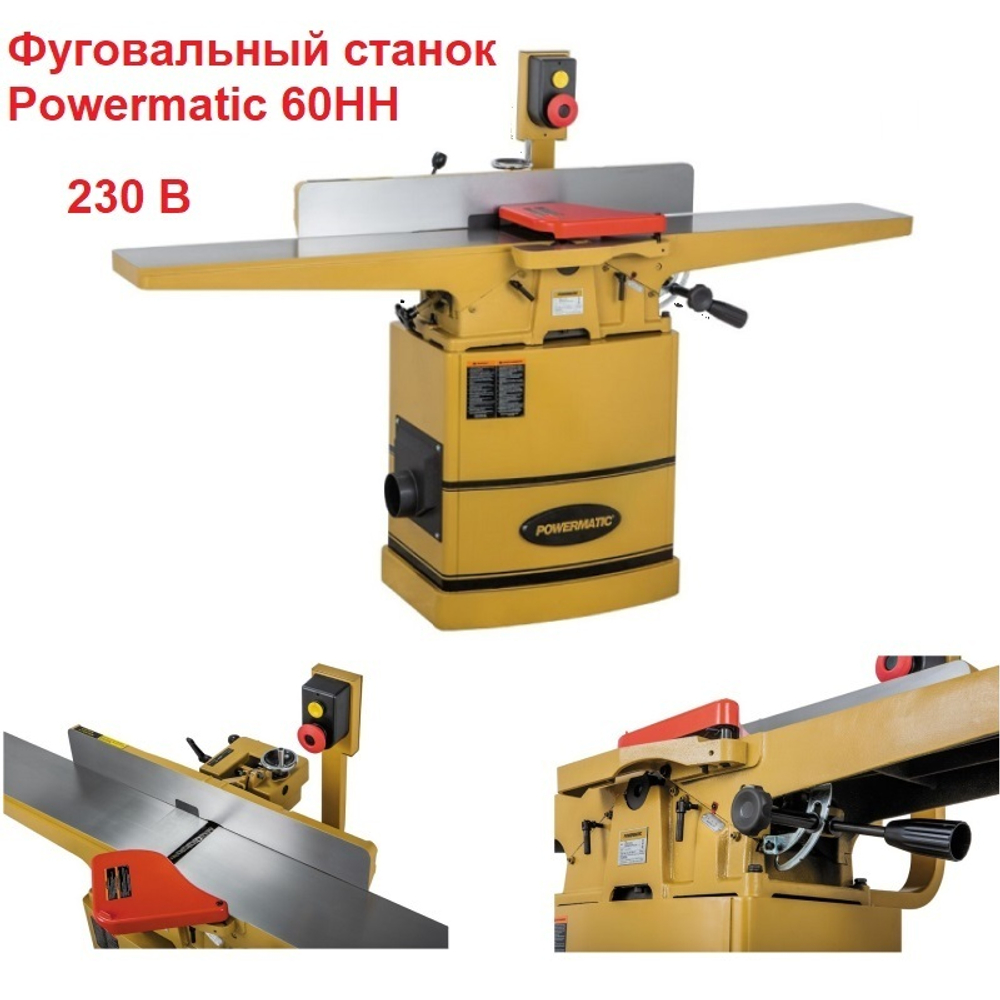

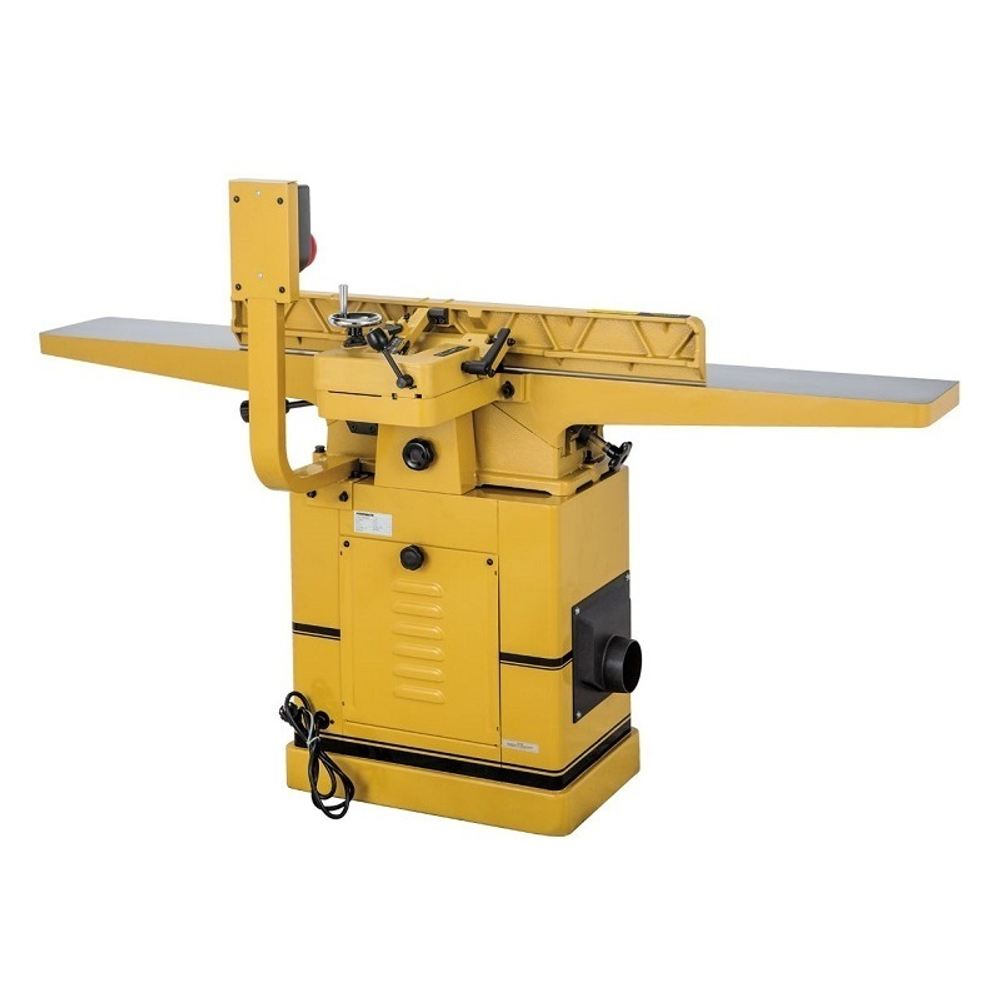

Powermatic 60HH — фуговальный станок jet с длинными чугунными столами, штатно оборудованный строгальным валом helical.
Как и все оборудование этой марки, он отличаются высоким качеством изготовления, тщательной проработкой деталей и превосходными рабочими параметрами.

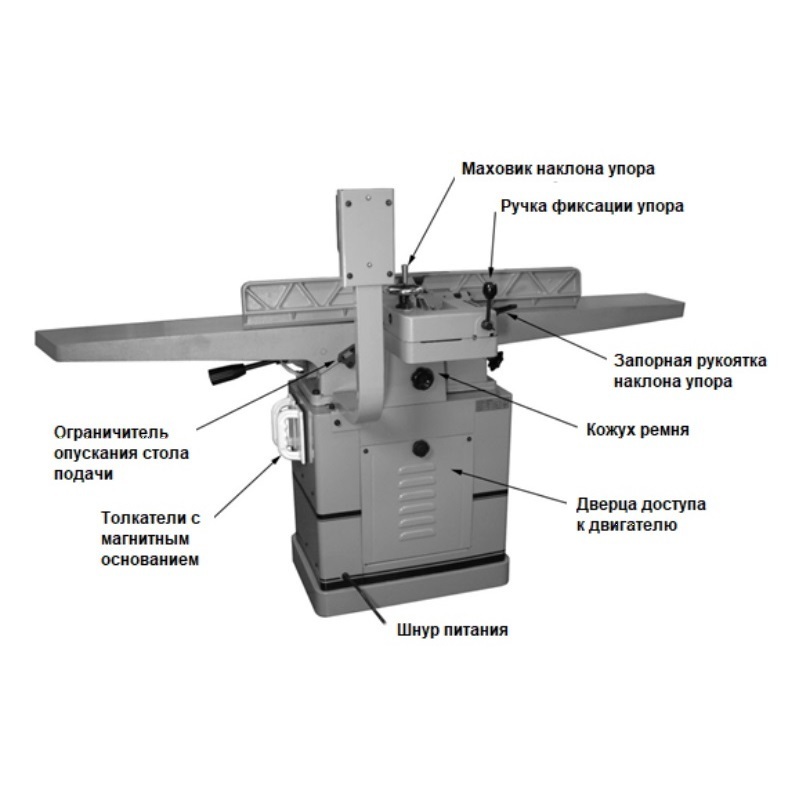

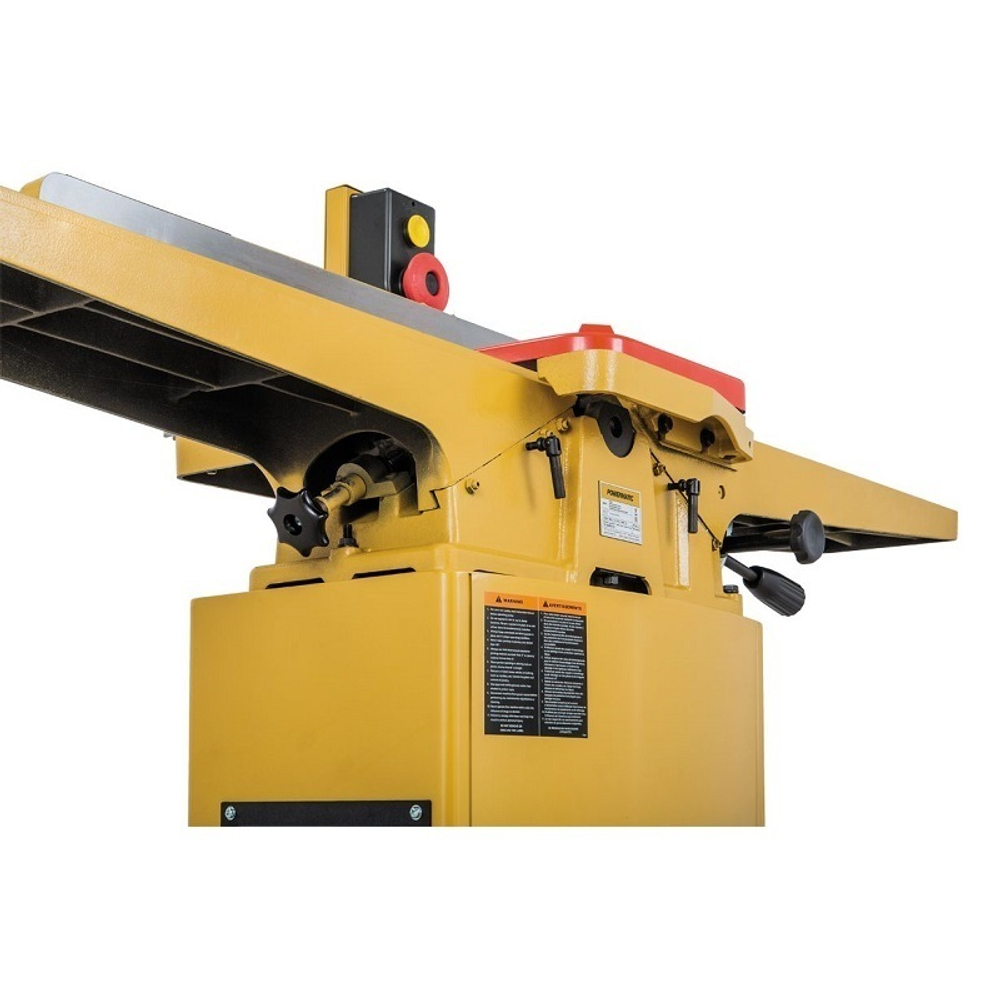

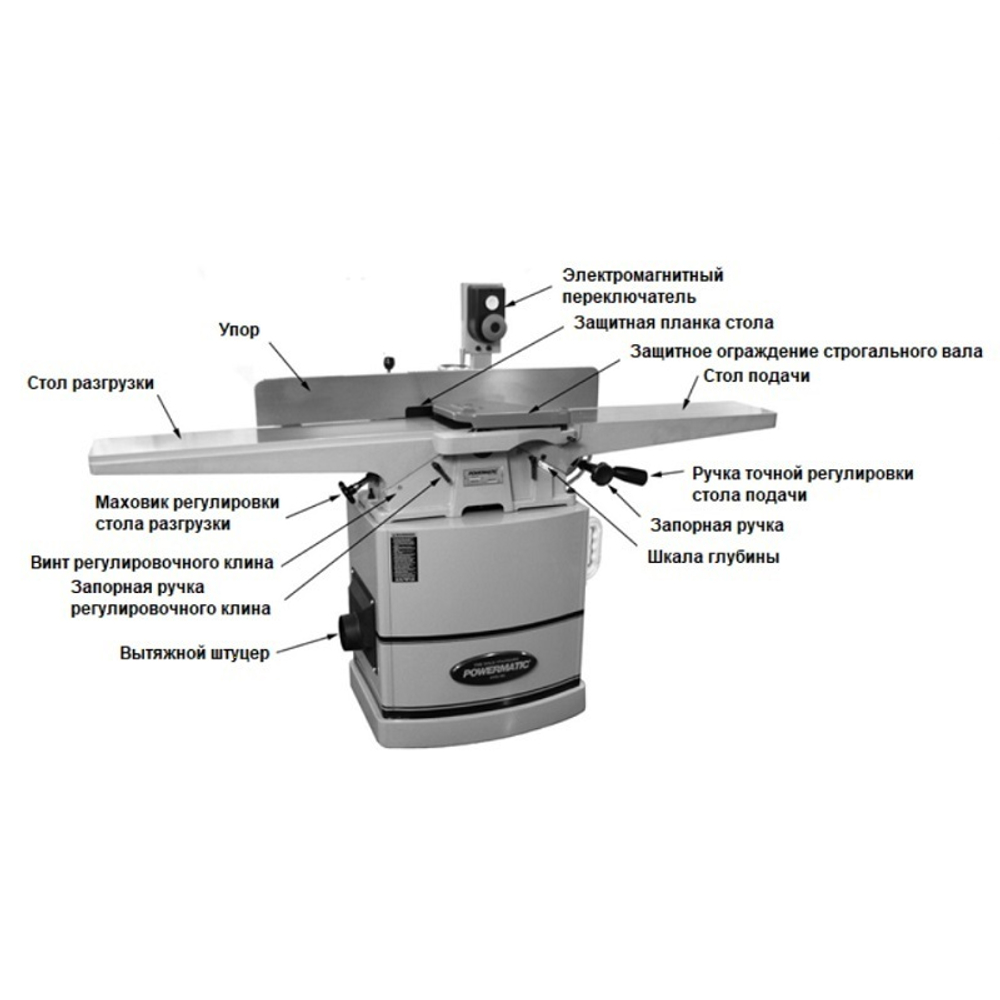

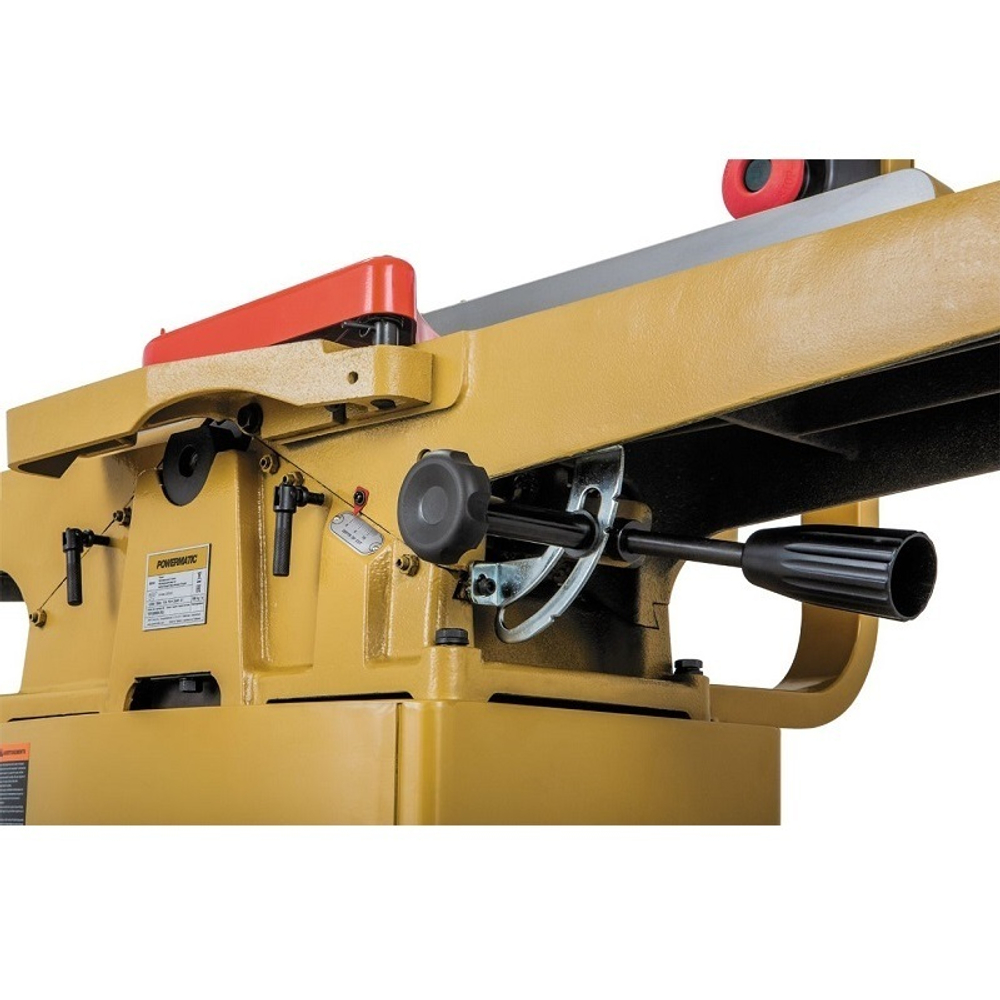

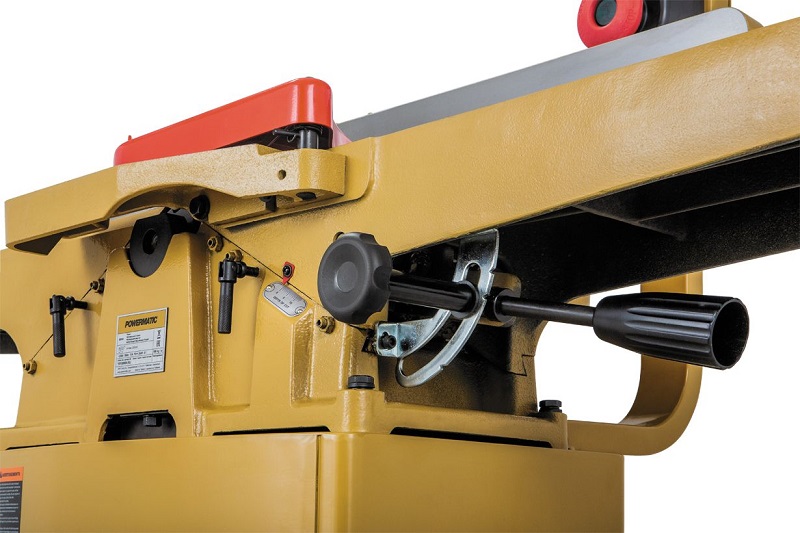

Столы установлены в пазах типа «ласточкин хвост» и имеют регулировку по высоте: приемный перенастраивают только при наладке и вводе в эксплуатацию, положением подающего задают глубину строгания, регулировка сделана двухступенчатой. Основной эксцентриковый механизм оборудован рычагом и предназначен для быстрого изменения высоты в широких пределах. Вспомогательный (для тонкой настройки) винтовой – вращая набалдашник рычага, производят подстройку в небольшом диапазоне. Массивный чугунный упор заготовки оборудован механическим узлом регулировки. Угол наклона меняют вращением маховика с ручкой. Привод осуществляется через червячную передачу.
Строгальный вал helical с твердосплавными режущими сегментами, расположенными в несколько рядов по спирали. Каждое лезвие имеет четыре режущих кромки, что кратно увеличивает его ресурс. Станки с такими валами имеют ряд общих достоинств: отличное качество строгания, в том числе свелеватой древесины, отсутствие ударных нагрузок при работе и характерной дробной структуры на проструганной поверхности, низкий уровень шума, небольшой размер отходящей стружки (упрощает аспирацию отходов), высокий ресурс ножей и, соответственно, продолжительные межсервисные интервалы.
Видео
Преимущества:
-
Ножевой вал helical
-
Эксцентриковый механизм регулировки глубины строгания с возможностью тонкой настройки
-
Регулировка глубины строгания
-

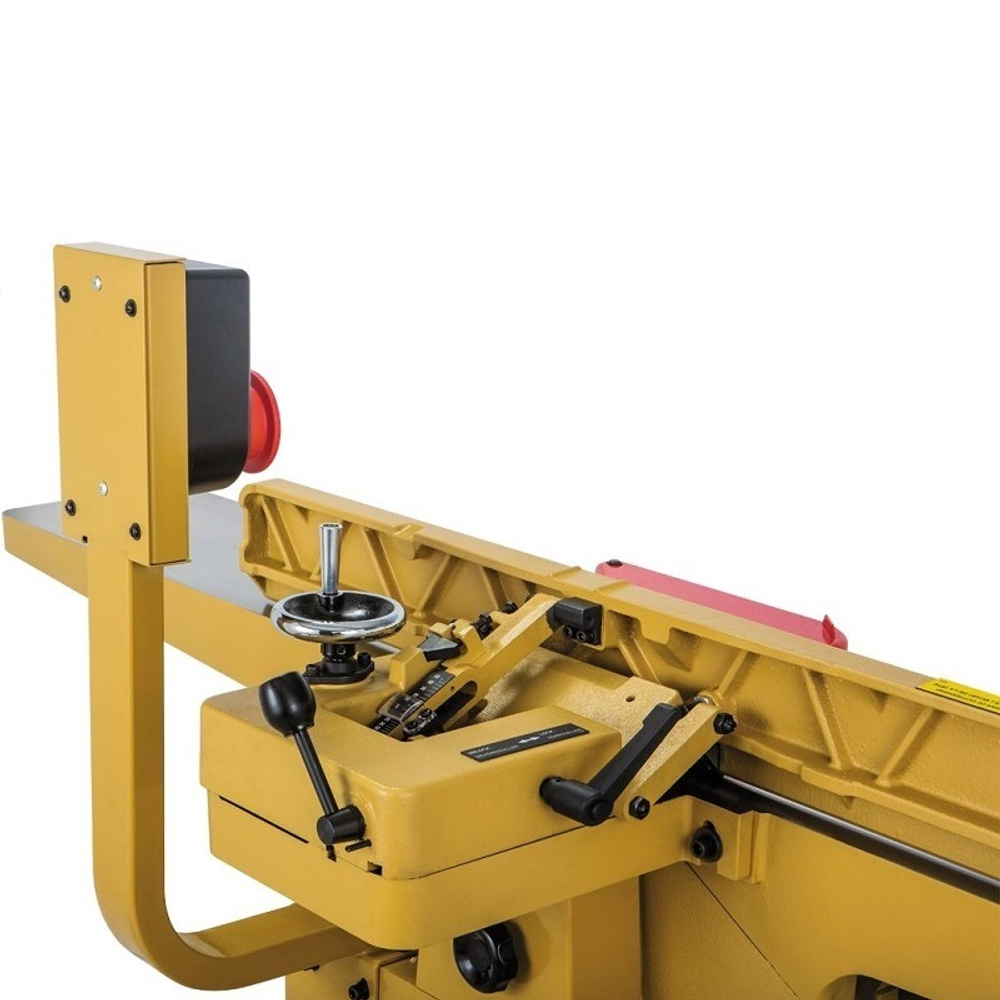

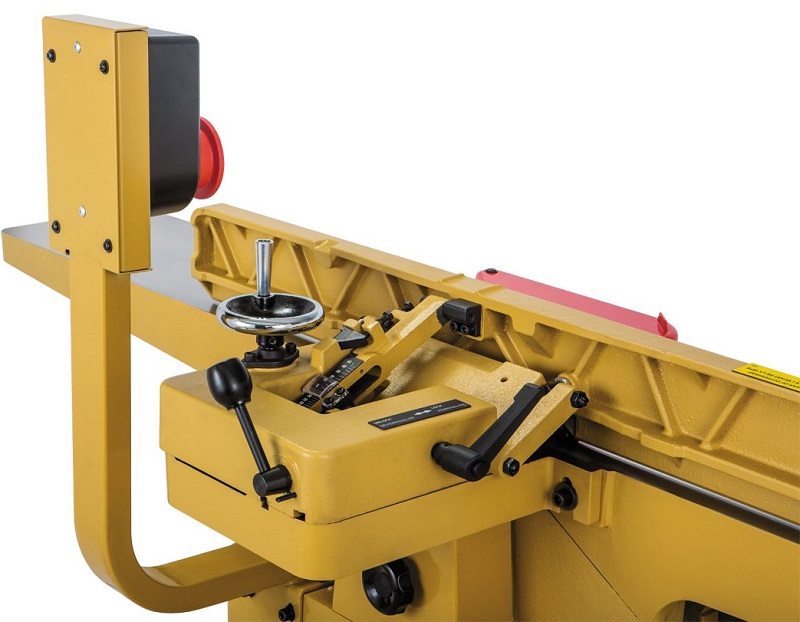

Фуговальный упор с механической регулировкой наклона
-
Регулируемое ограждение ножевого вала
-
Фуговальные столы из чугунного литья
-
Фуговальный упор из чугунного литья
-
Тумба-подставка для напольной установки
-
Две скорости вращения ленты
-
Два направления вращения ленты
-
Тиски и валы для изготовления седловин
-
Три зоны шлифования
-
Настройка угла
Характеристики:
Напряжение, В 230
Потребляемая (выходная) мощность, кВт 2,4 (1,5)
Частота вращения строгального вала 5700 об/мин
Диаметр строгального вала 78 мм
Размер ножей (ДхШхТ) 15х15х2,5 мм
Количество ножей 54
Максимальная ширина заготовки, мм 203 мм
Глубина строгания за один проход 0 - 3 мм
Размеры фуговального стола (ДхШ) 1854x216 мм
Размеры фуговального упора (ДхВ) 965x120 мм
Угол наклона фуговального упора -45°-0-45°
Диаметр вытяжного штуцера, мм 100 мм
Длина, мм 1854
Ширина, мм 635
Высота, мм 1168
Масса, кг 186
Комплект поставки:
-
Комплект ножей (установлен на валу)
-
Фуговальный упор
-
Ограждение ножевого вала
Производство Powermatic
Золотой стандарт с 1921 г. От семейного предприятия до ведущего производителя станков для деревообработки, эволюция Powermatic (Поверматик) отразила успех американской деловой изобретательности на протяжении 20-го века и в новом тысячелетии. Станки Powermatic отличаются высочайшим качеством исполнения и выдающимися характеристиками. Для промышленного применения и для столярных мастерских.
Рекомендация "Арсенал Мастера Ру"
Рекомендуем к покупке. Доставим в любой город России.
Полезно:
При фуговании коротких заготовок или заготовок толщиной менее 75 мм всегда используйте прижим или толкатель.
Фугование изогнутых поверхностей:
Если заготовка имеет вогнутую или искривленную поверхность, ее следует выровнять с помощью проходов с небольшой глубиной фугования. Подобные заготовки не следует сильно прижимать к столу; чрезмерное давление приведет к прогибу заготовки при прохождении ножей, и после завершения фугования она выгнется обратно и останется изогнутой.
Торцевое фугование:
Торцевое фугование является самой распространенной операцией, выполняемой на фуговальном станке. Установите упор заготовки перпендикулярно поверхности стола. Глубина фугования должна быть минимальной, но достаточной для получения прямого торца. Не снимайте более 3 мм материала за один проход. Подавая заготовку, плотно прижимайте ее к упору самой гладкой и прямой стороной.

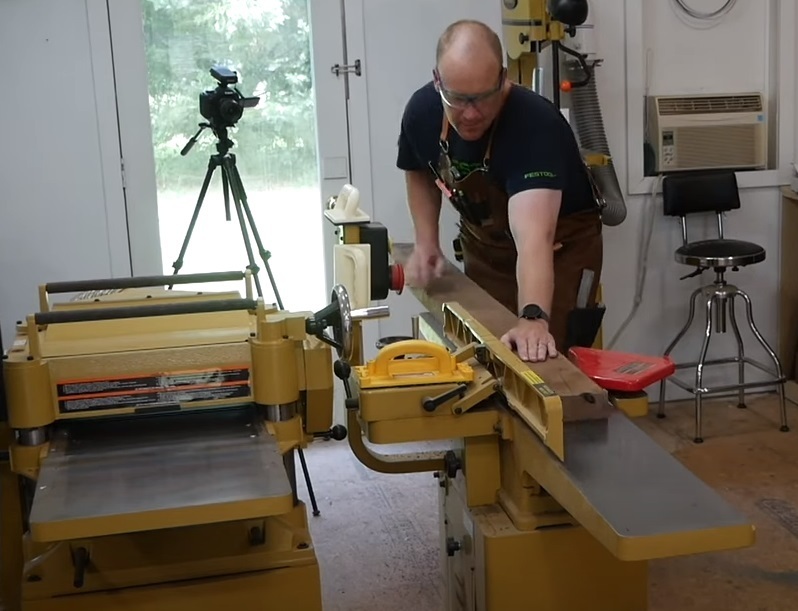

Посмотрите применение данного станка в Изготовлении обеденного стола:
