Применение
Модель успешно эксплуатируется в домашних мастерских, на небольших деревообрабатывающих точках и локальном мебельном производстве.
Высокая скорость движения пильного полотна позволяет уверенно работать с твердыми материалами.
Допускается оснащение оборудования пильными полотнами, чья ширина составляет 3-25 мм.

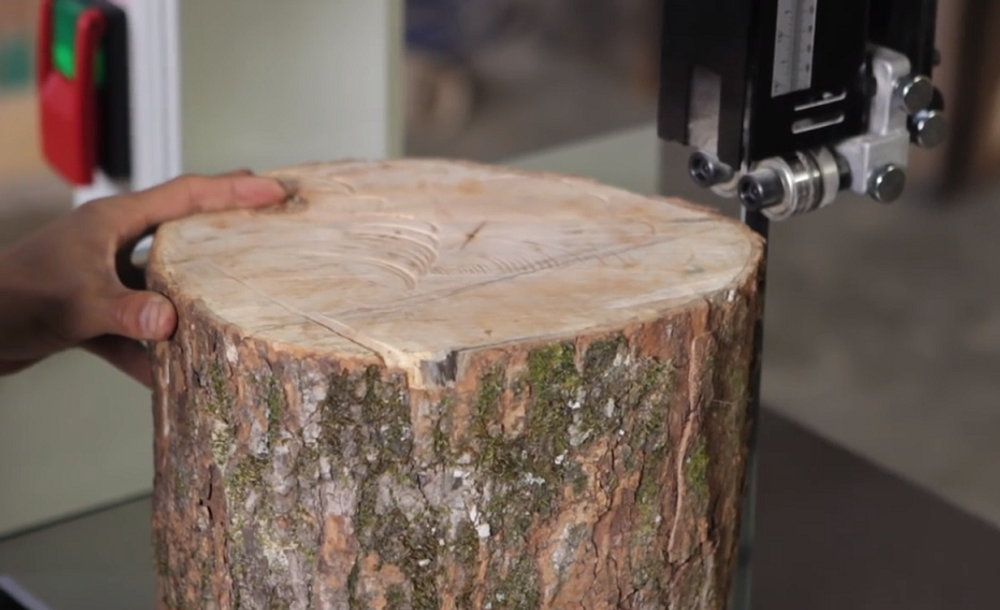

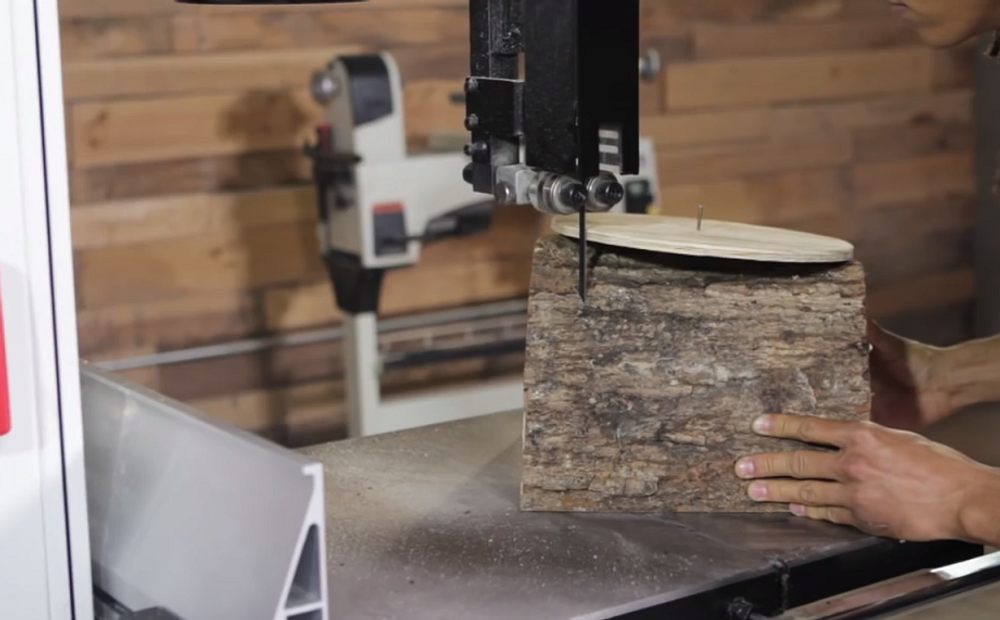

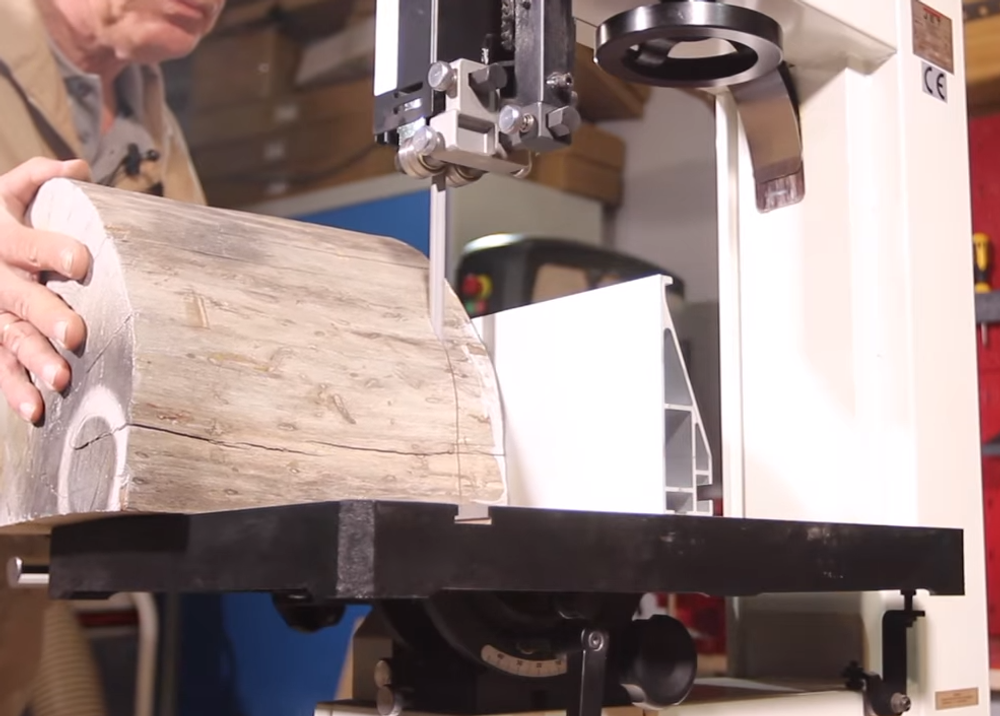

Конструкция пилы дает возможность резать детали толщиной до 356 мм и шириной до 360 мм.
Описание

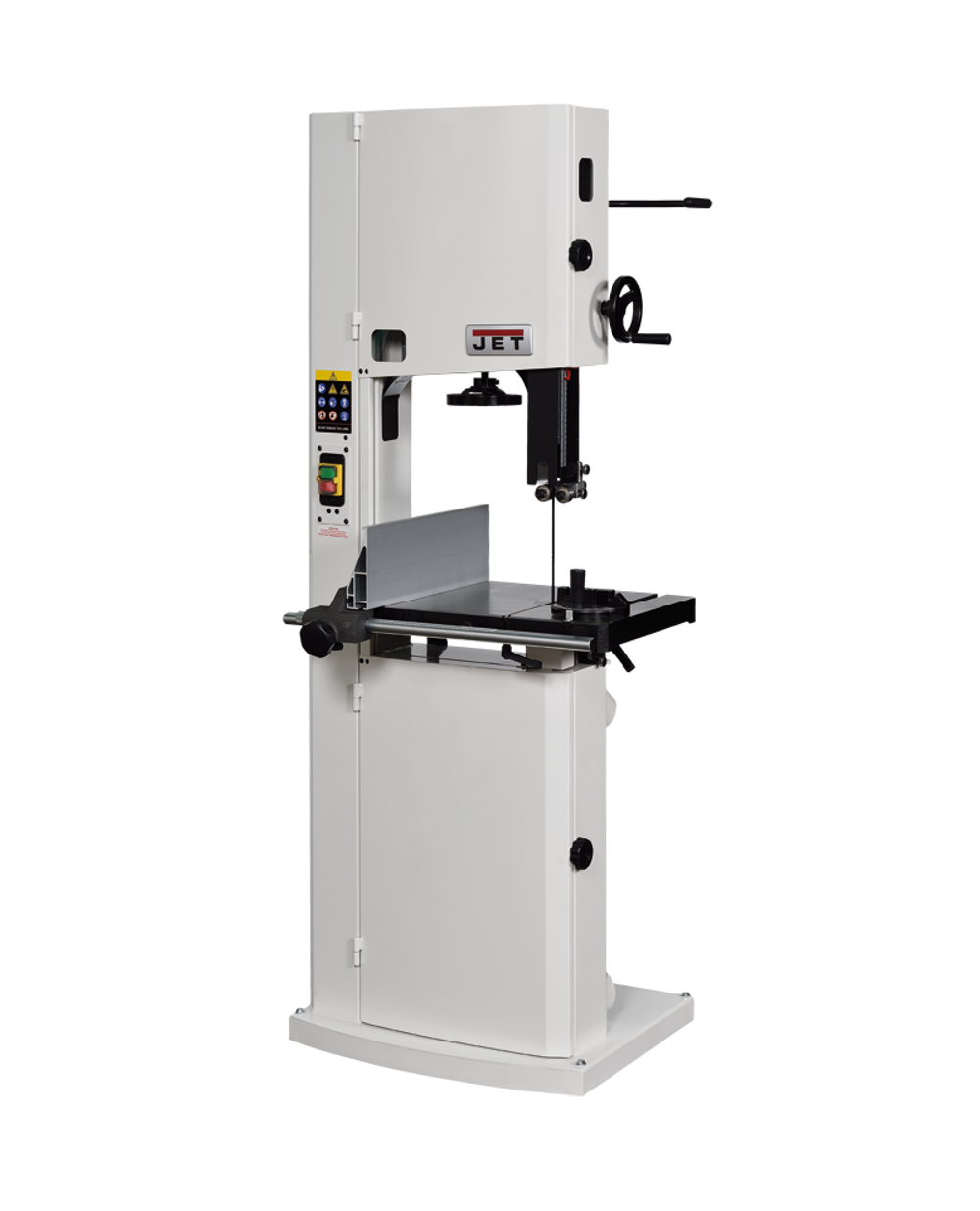

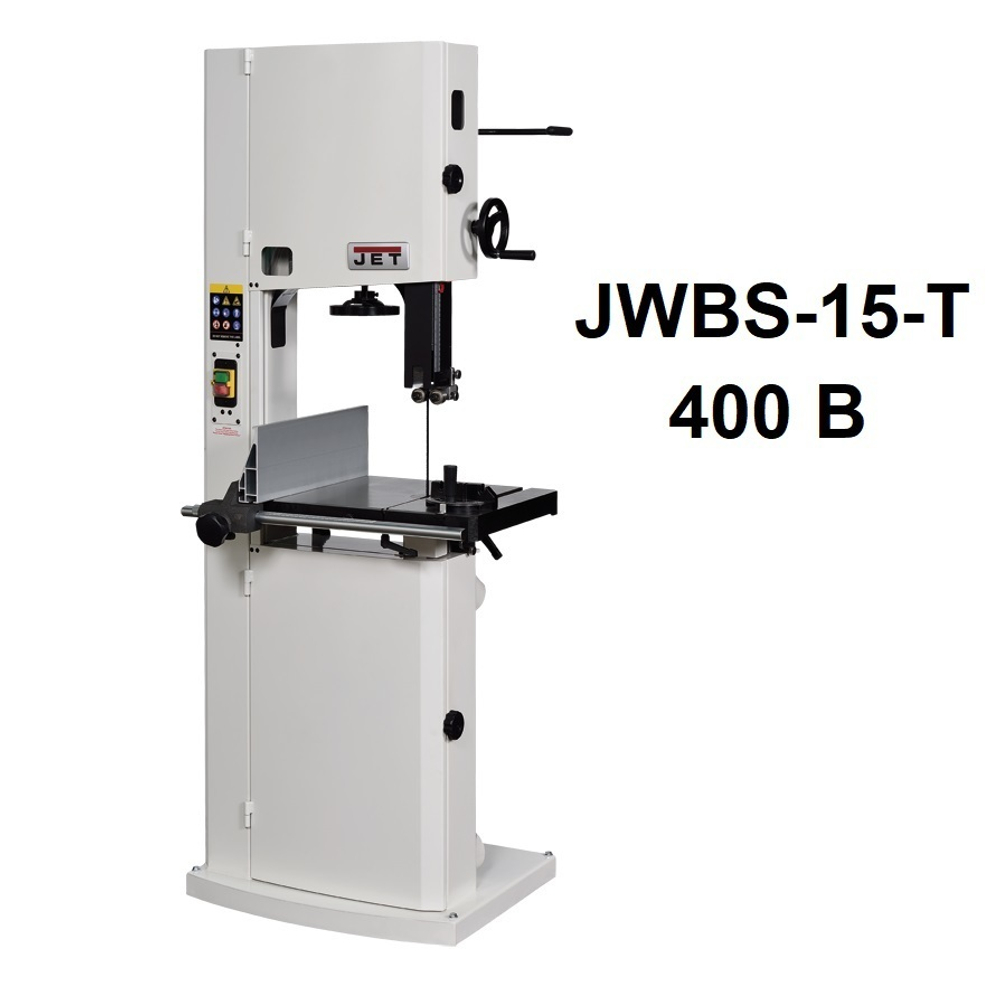

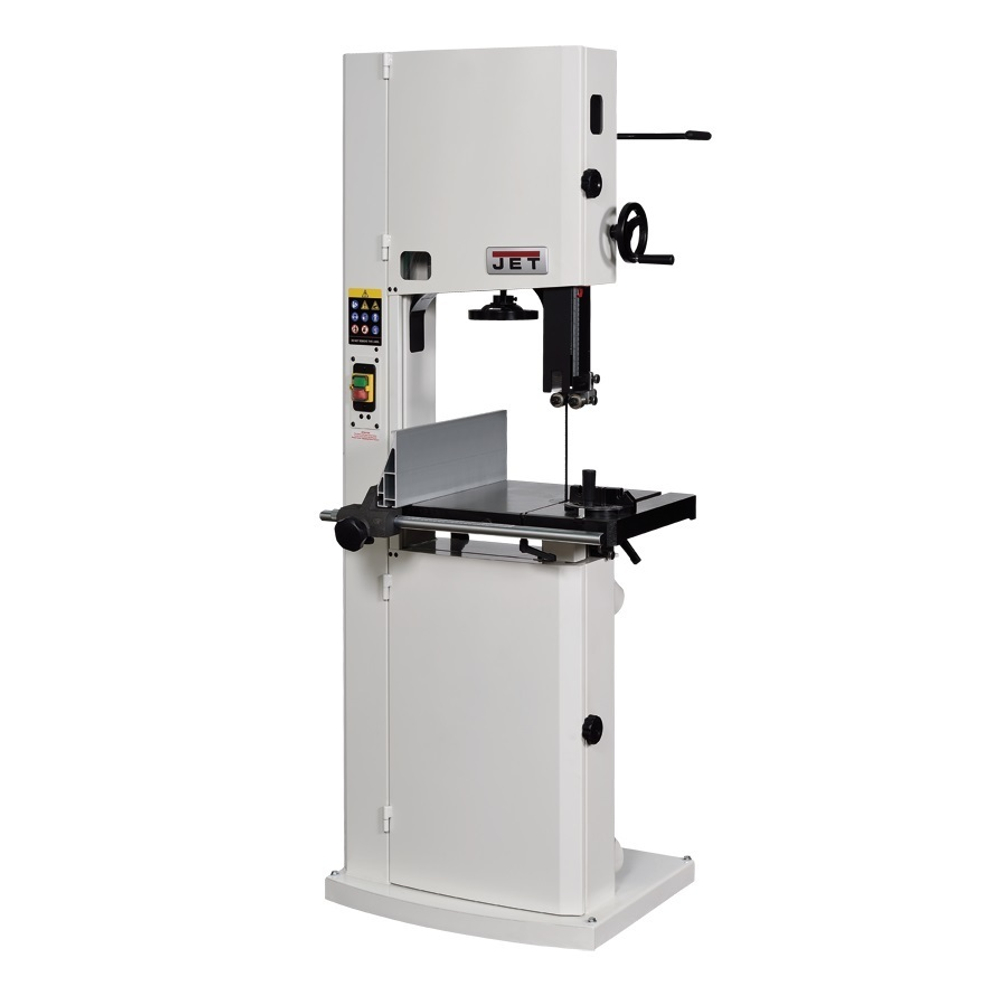

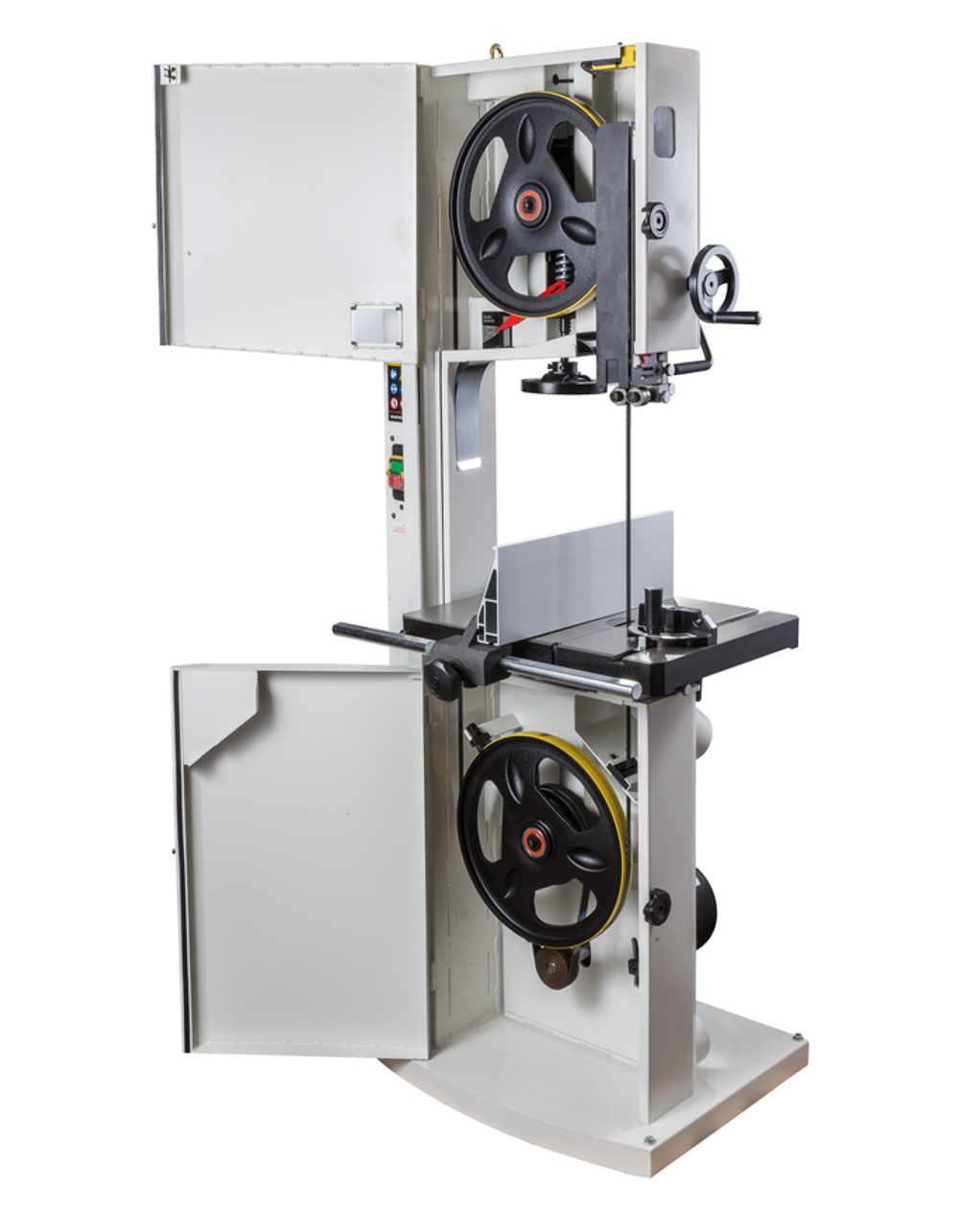

Jet JWBS-15 - ленточная пила нового поколения, предназначенная для профессионального использования.
Ее основное преимущество, на фоне аналогов прошлых поколений, - увеличенная высота распиловки.
Этот параметр очень важен для тех, кому нужен универсальный станок, способный взять на себя функции делительного.

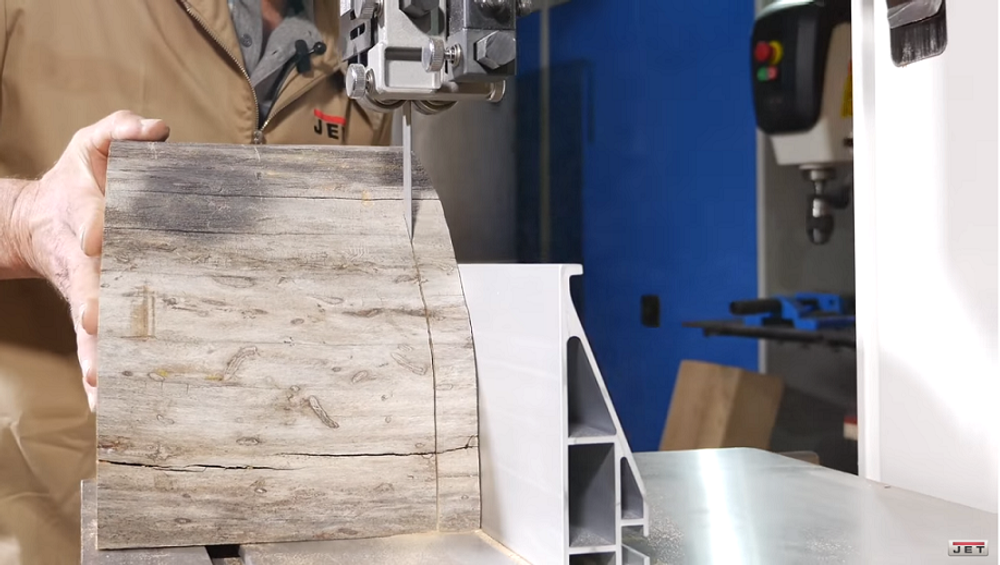

К подобным работам приспособлен и параллельный упор: направляющий профиль можно установить вертикально на боковую грань так, чтобы надежно фиксировать плоские заготовки при их роспуске на тонкие пластины.

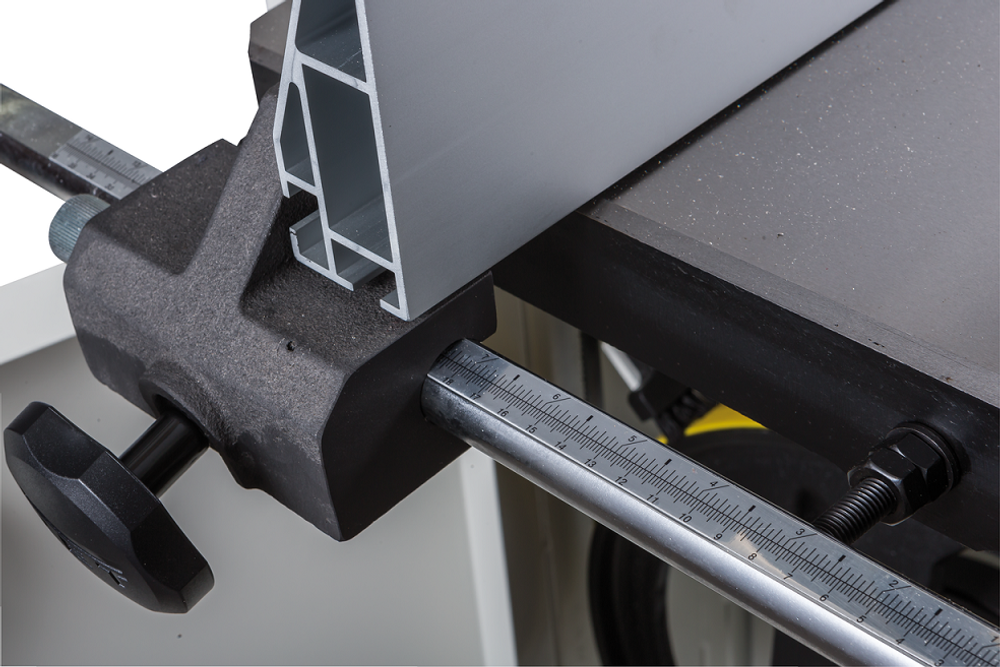

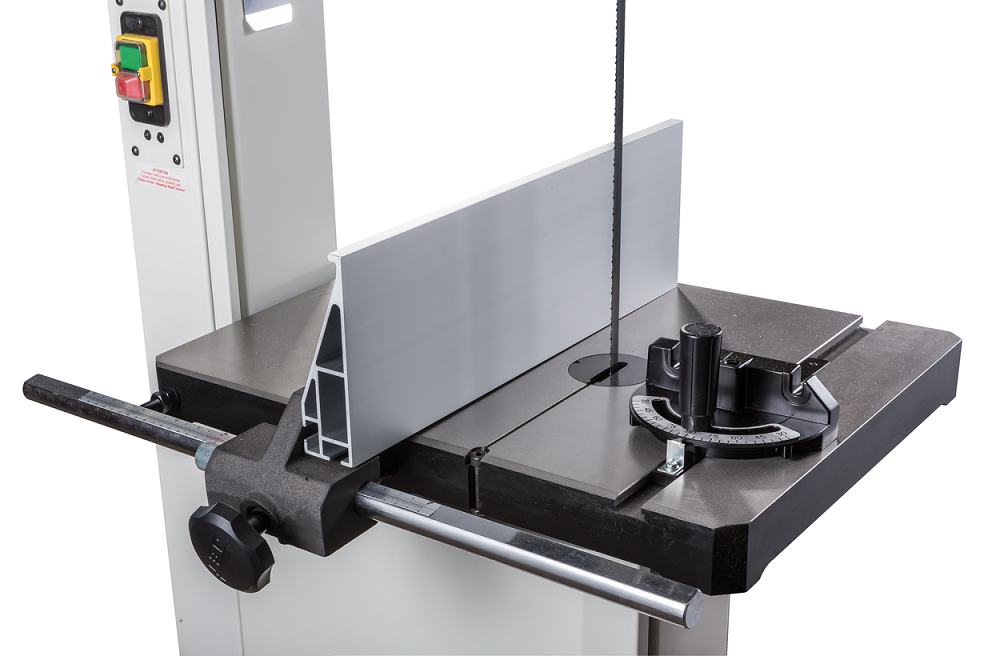

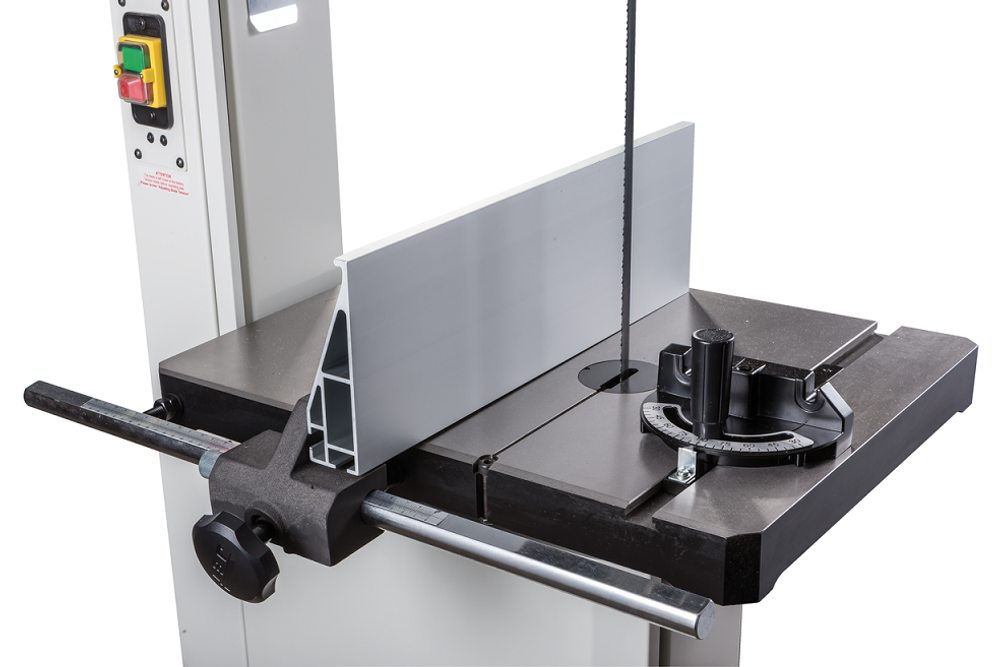

В целом конструкция бокового упора очень хорошо проработана и соответствует самым строгим требованиям: профиль жесткий и прочный, закреплен на массивном чугунном кронштейне, который перемещается по цилиндрической направляющей.
Предусмотрена грубая (вручную) и точная (микрометрическим винтом) установка.

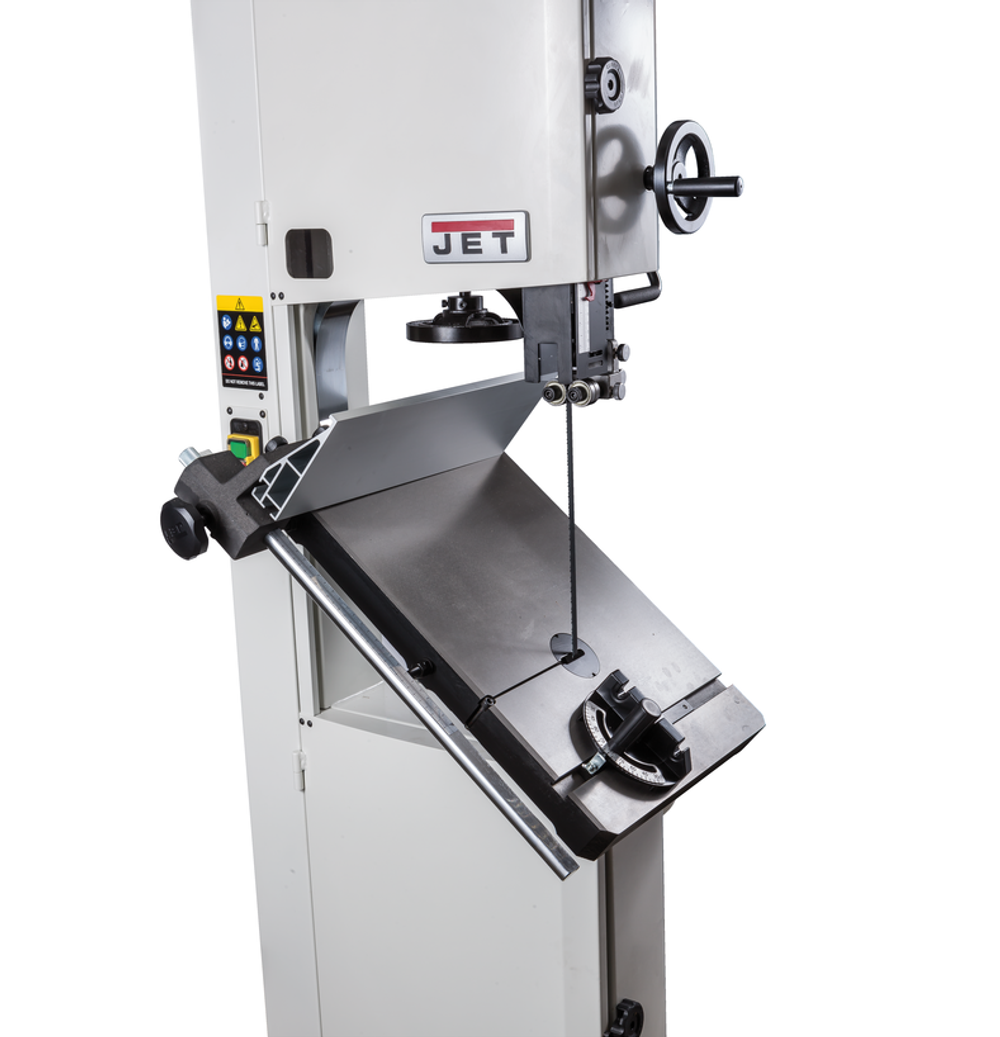

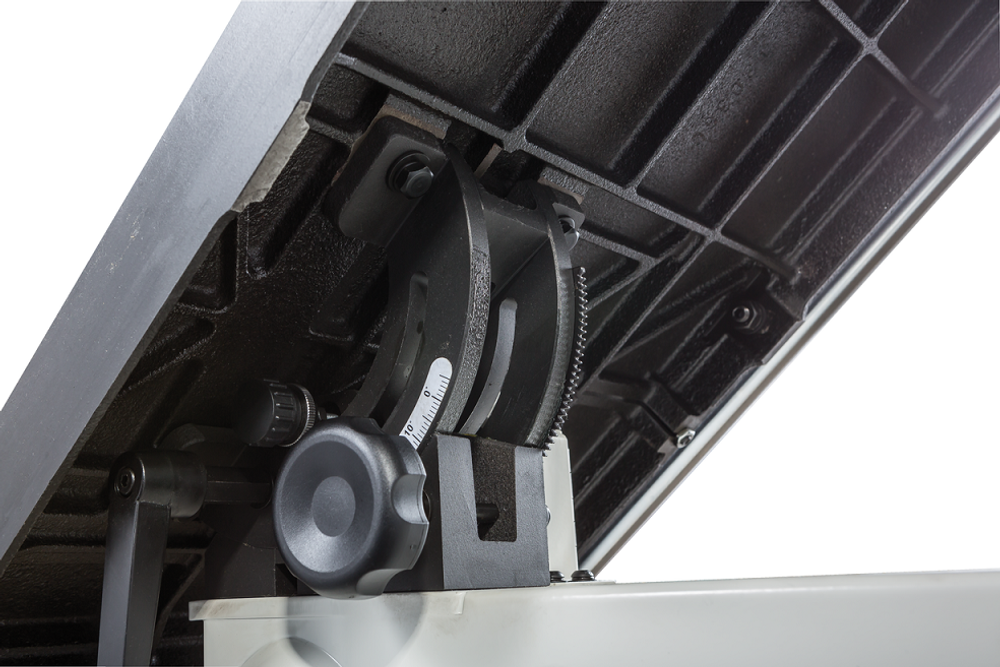

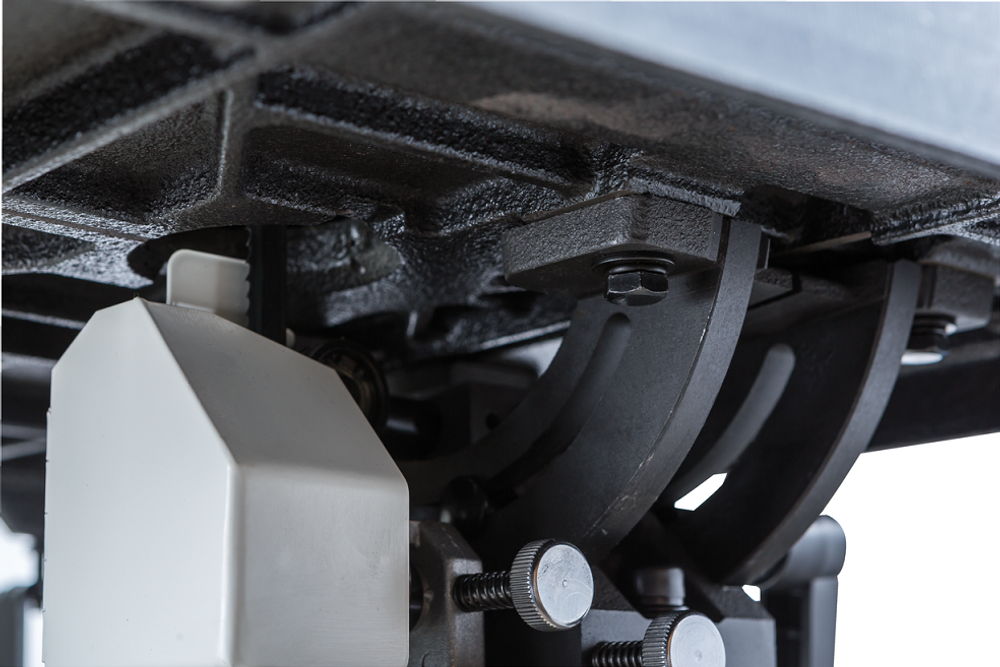

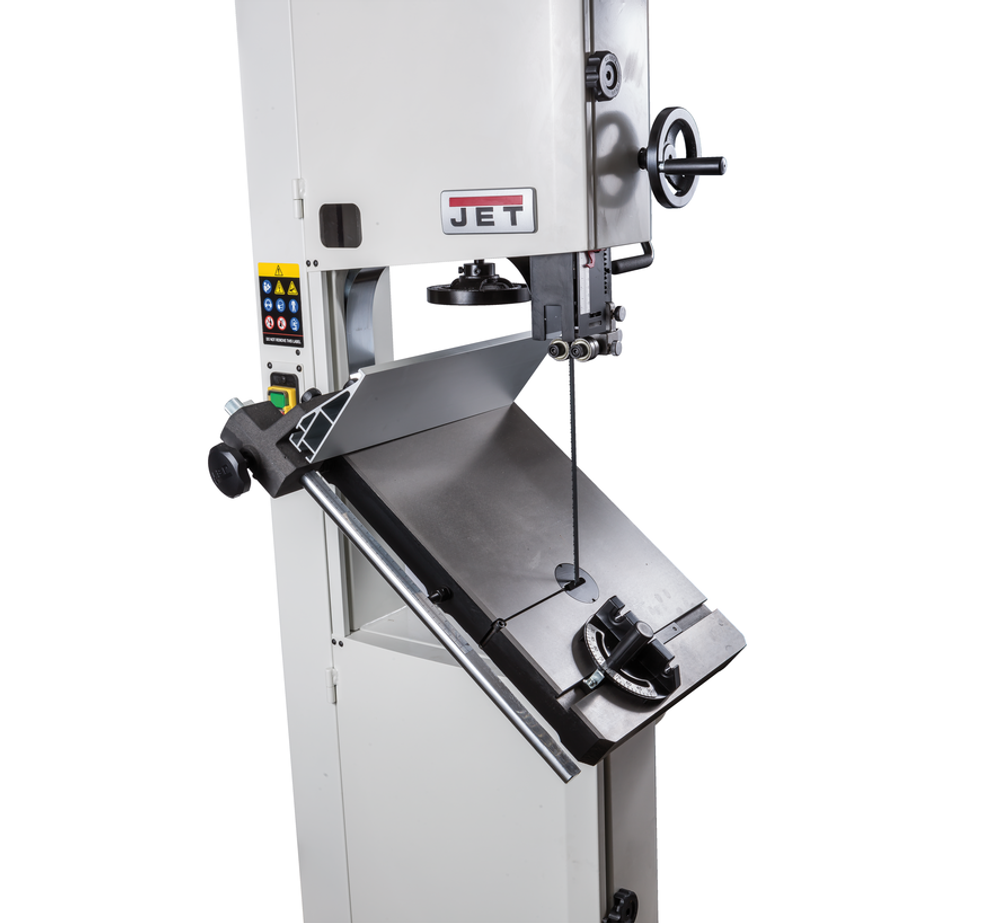

Рабочий стол чугунный, поворотные сегменты, на которые он опирается, из этого же материала. Наклон производится при помощи зубчатого механизма вращением рукоятки и возможен в обе стороны (на 5° в сторону станка и на 45° от него).
Для наибольшей эффективности пылеудаления установлено два 100-миллиметровых патрубка: один под рабочей поверхностью, второй в нижней части корпуса.

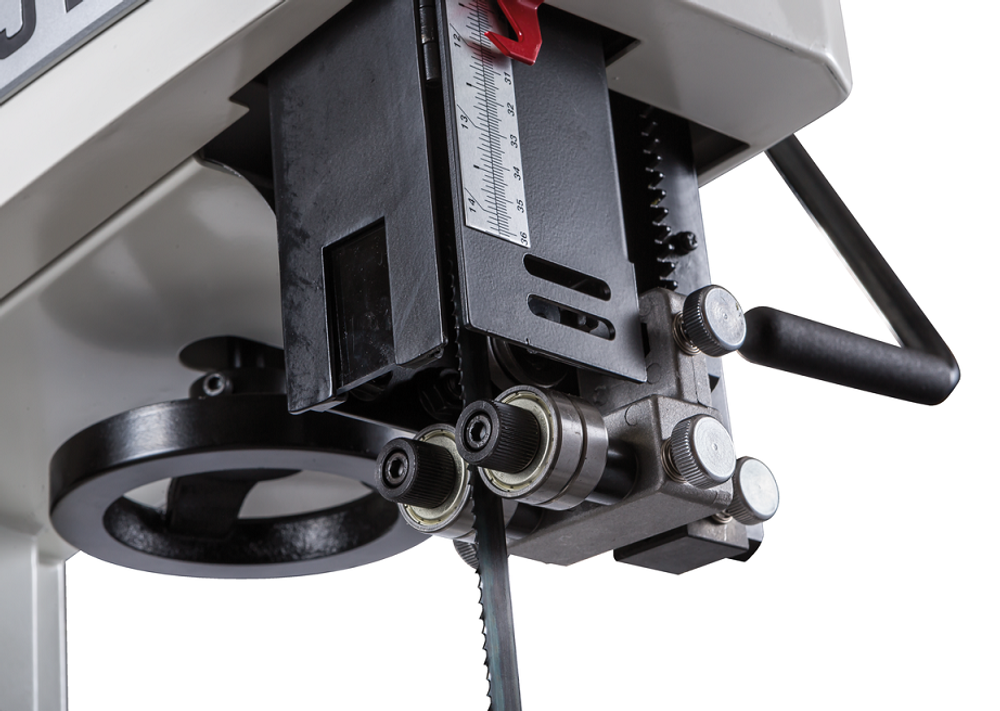

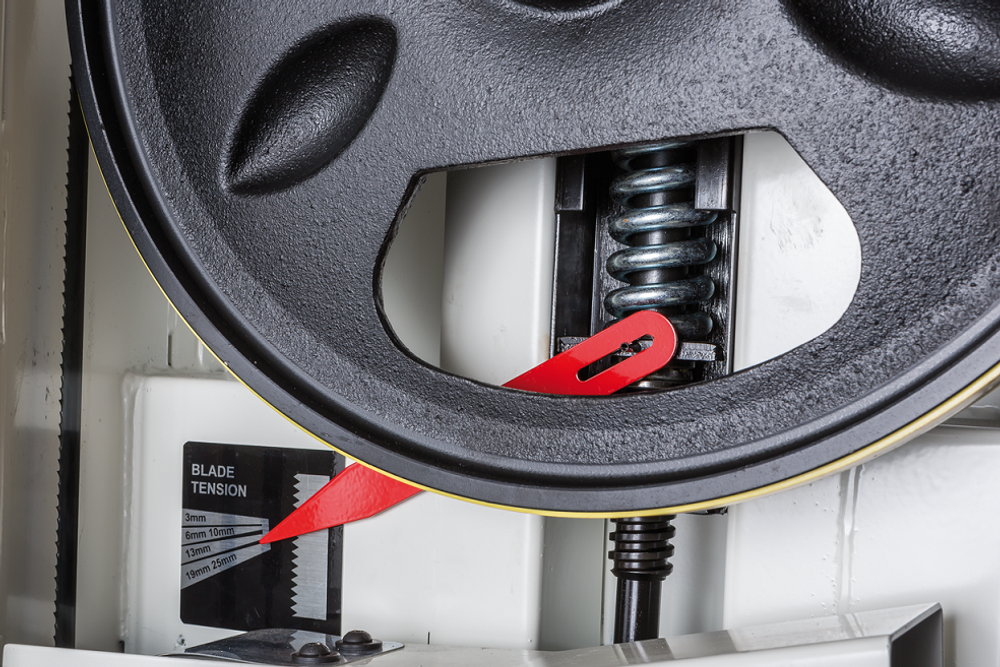

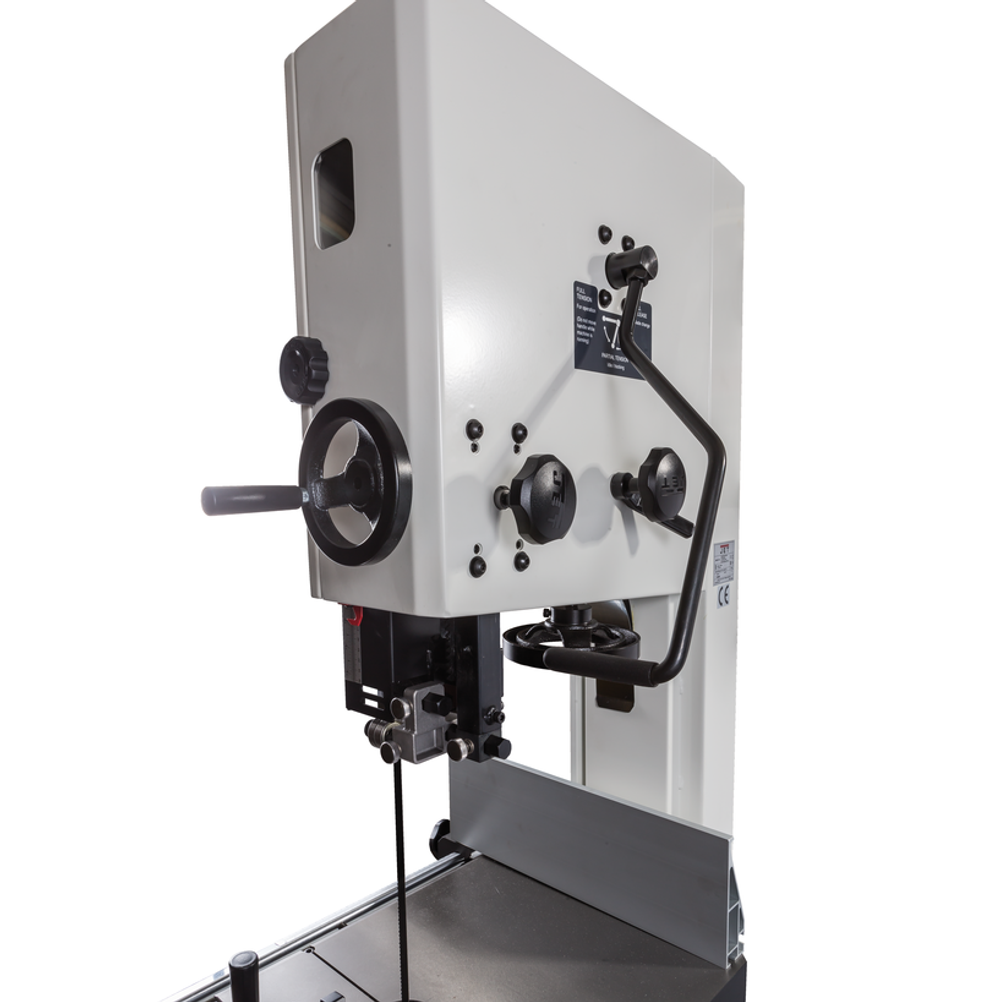

Механизм натяжения и центрирования ленты включает в себя две группы трехроликовых направляющих на шарикоподшипниках, стрелочный индикатор уровня натяжения, регулирующие маховики, два смотровых окошка и рычаг быстрого натяжения-ослабления.

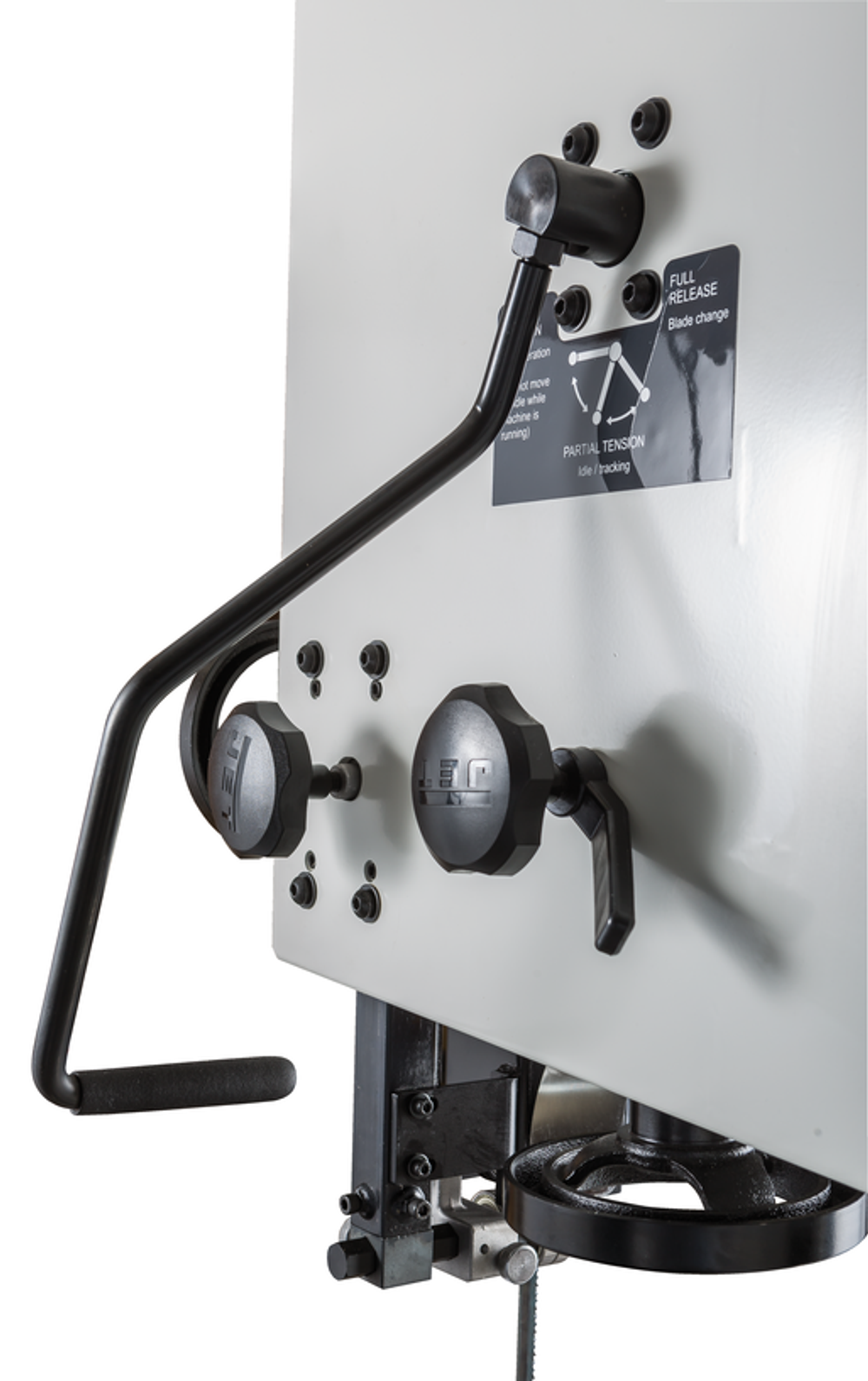

Он не совсем обычен, поскольку имеет не два, а три фиксированных положения: рабочее (плотно натянуто), для хранения (лента ослаблена, но держится на шкивах) и сервисное (для замены полотна).

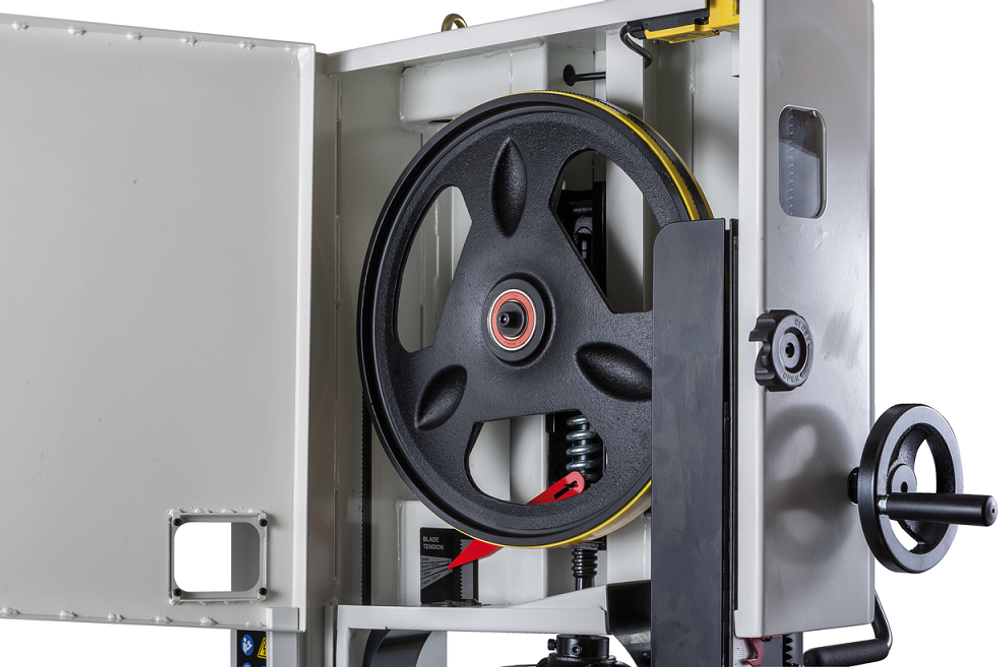

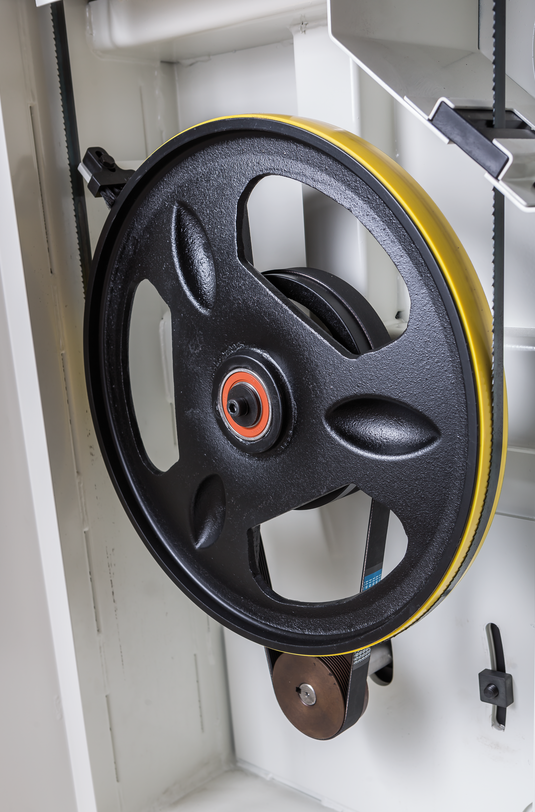

Чтобы улучшить плавность работы, использованы чугунные шкивы с массивным телом, а не в виде спицованных колес, как раньше.
Преимущества
-
Роликовые направляющие пильного полотна;
-
Трехпозиционный рычаг быстрого натяжения и ослабления пильного полотна;
-
Регулировка наклона пильного стола вращением рукоятки;
-

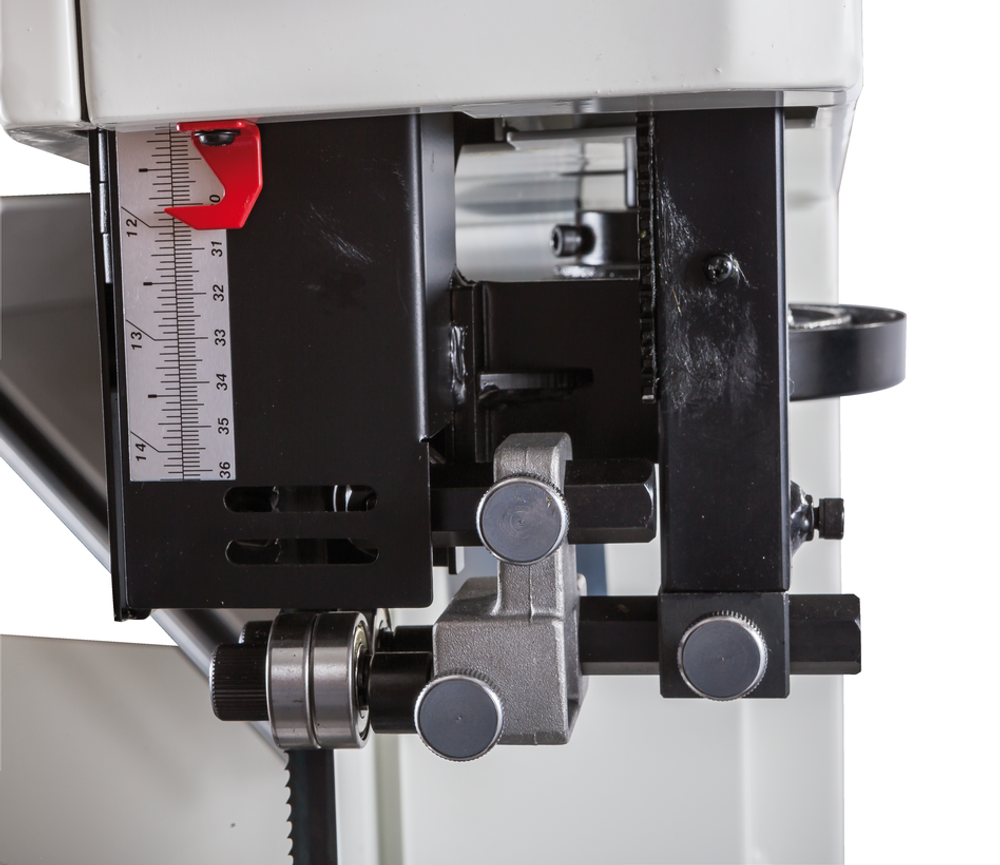

Регулировка высоты распиловки вращением рукоятки;
-
Рабочий стол из чугунного литья;
-
Двухпозиционный регулируемый параллельный упор с микрорегулировкой;
-

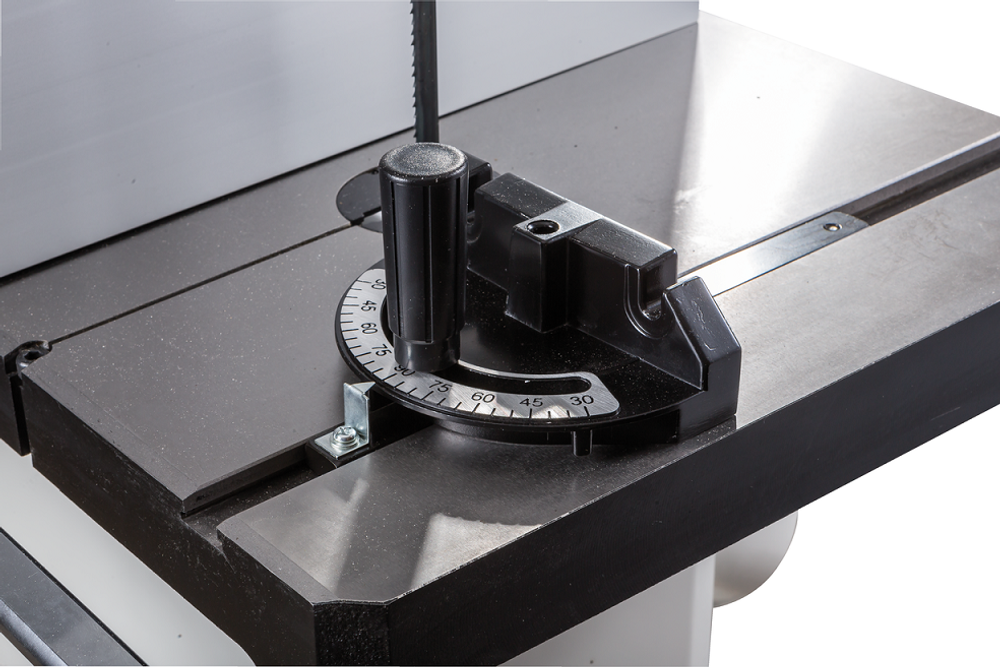

Подвижный угловой упор с направляющей вдоль Т-образного паза;
-
Направляющий профиль параллельного упора можно установить вертикально на боковую грань так, чтобы надежно фиксировать плоские заготовки при их роспуске на тонкие пластины;
-
Проработанная конструкция параллельного упора: профиль жесткий и прочный, закреплен на массивном чугунном кронштейне, который перемещается по цилиндрической направляющей;
-
Два 100-миллиметровых патрубка: один под рабочей поверхностью, второй в нижней части корпуса;
-
Механизм натяжения и центрирования ленты включает в себя две группы трехроликовых направляющих на шарикоподшипниках, стрелочный индикатор уровня натяжения, регулирующие маховики, два смотровых окошка и рычаг быстрого натяжения-ослабления;
-
Чугунные шкивы с массивным телом.
Характеристики
Напряжение, В 400

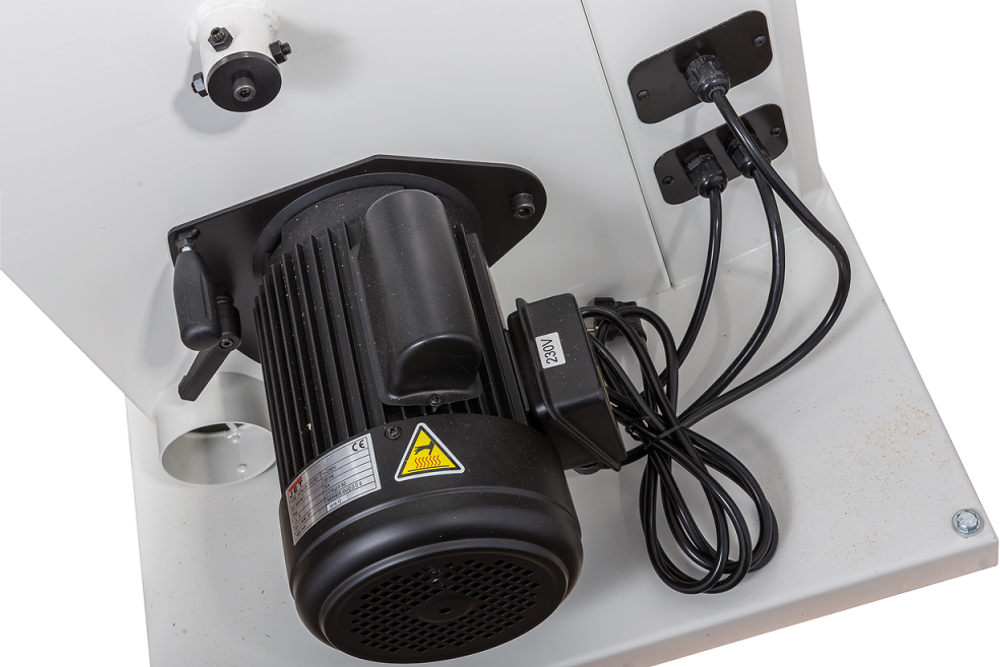

Потребляемая (выходная) мощность, кВт 2,4 (1,5)
Скорость движения полотна, м/мин 760
Длина пильного полотна, мм 3380 мм
Ширина пильного полотна, мм 3-25 мм
Диаметр шкивов, мм 375 мм
Угол наклона рабочего стола -5°-0-45°
Максимальная высота заготовки, мм 356 мм
Максимальная ширина заготовки (просвет до рамы), мм 360
Размеры рабочего стола (ДхШ), мм 405х545
Диаметр вытяжного штуцера, мм 100
Длина, мм 810
Ширина, мм 750
Высота, мм 1880
Масса, кг 174
Длина в упаковке, см 76
Ширина в упаковке, см 62,5
Высота в упаковке, см 20,2
Масса в упаковке, кг 203
Комплектация
Станок Jet JWBS-15
Пильное полотно 6 TPI 3380х13 мм
Параллельный упор
Угловой упор
Производство Jet (Швейцария/Тайвань).
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
