Применение
Для частных столярных мастерских.
Подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным и т.п.).
Описание
-
Одна из самых мощных моделей в линейке вытяжных установок (2200 Вт).
-
Рассчитана на подключение к сети 380В.
-
Двигатель асинхронный, мощность 2200 Вт, крыльчатка металлическая.
Благодаря адаптеру, входящему в комплект поставки, возможно подключение сразу трех станков, но возможно и подключение только одного, для этого нужно закрыть один из патрубков специальной крышкой.
На установке изначально установлен фильтр мешок, который опционально можно заменить на фильтр-картридж.Под основанием вытяжки установлены поворотные ролики для удобного перемещения по мастерской.

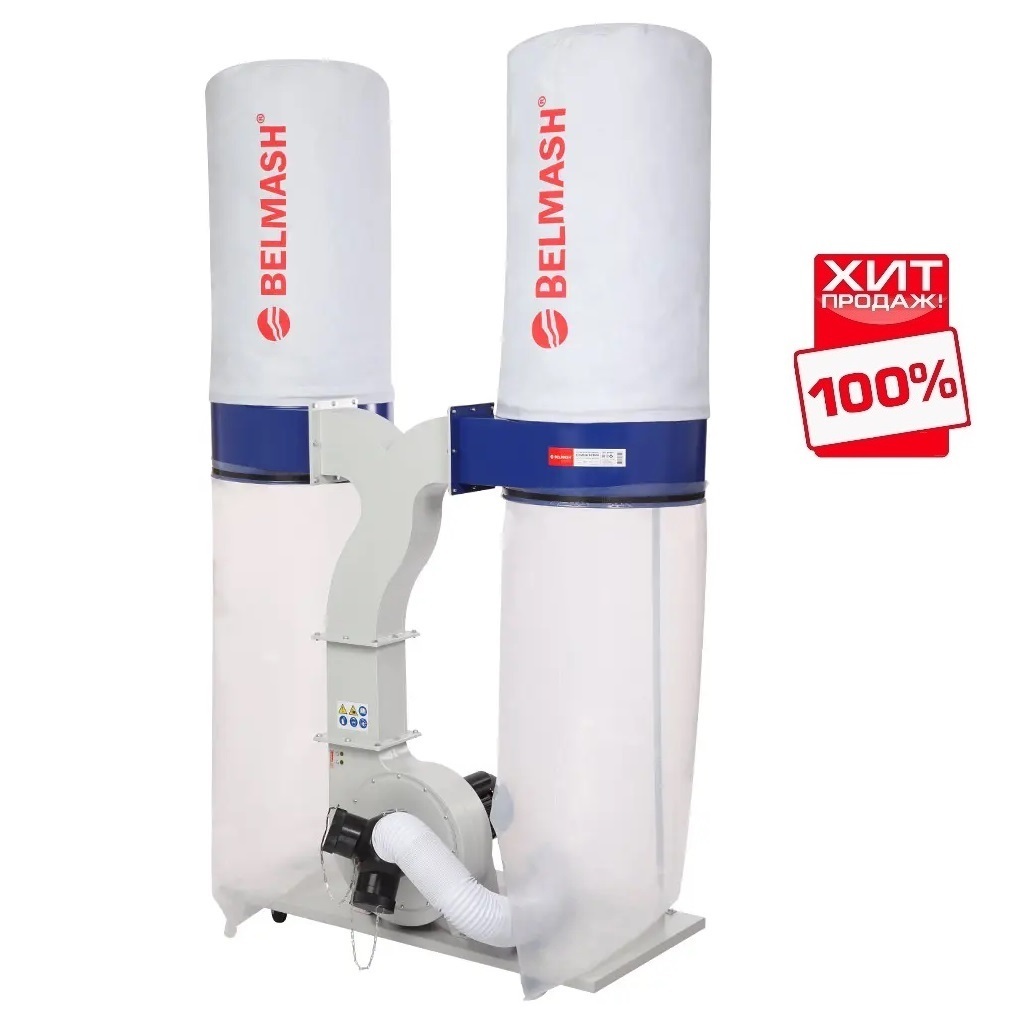

Установка состоит из двух одинаковых секций: к разделительному корпусу зажимами присоединены фильтр-мешок сверху и стружкосборник – снизу. Все элементы конструкции закреплены на общем основании с помощью кронштейнов и стоек. Выходной патрубок корпуса установки соединяется с обеими секциями тройником. В комплект поставки входит 4-х секционный переходник.

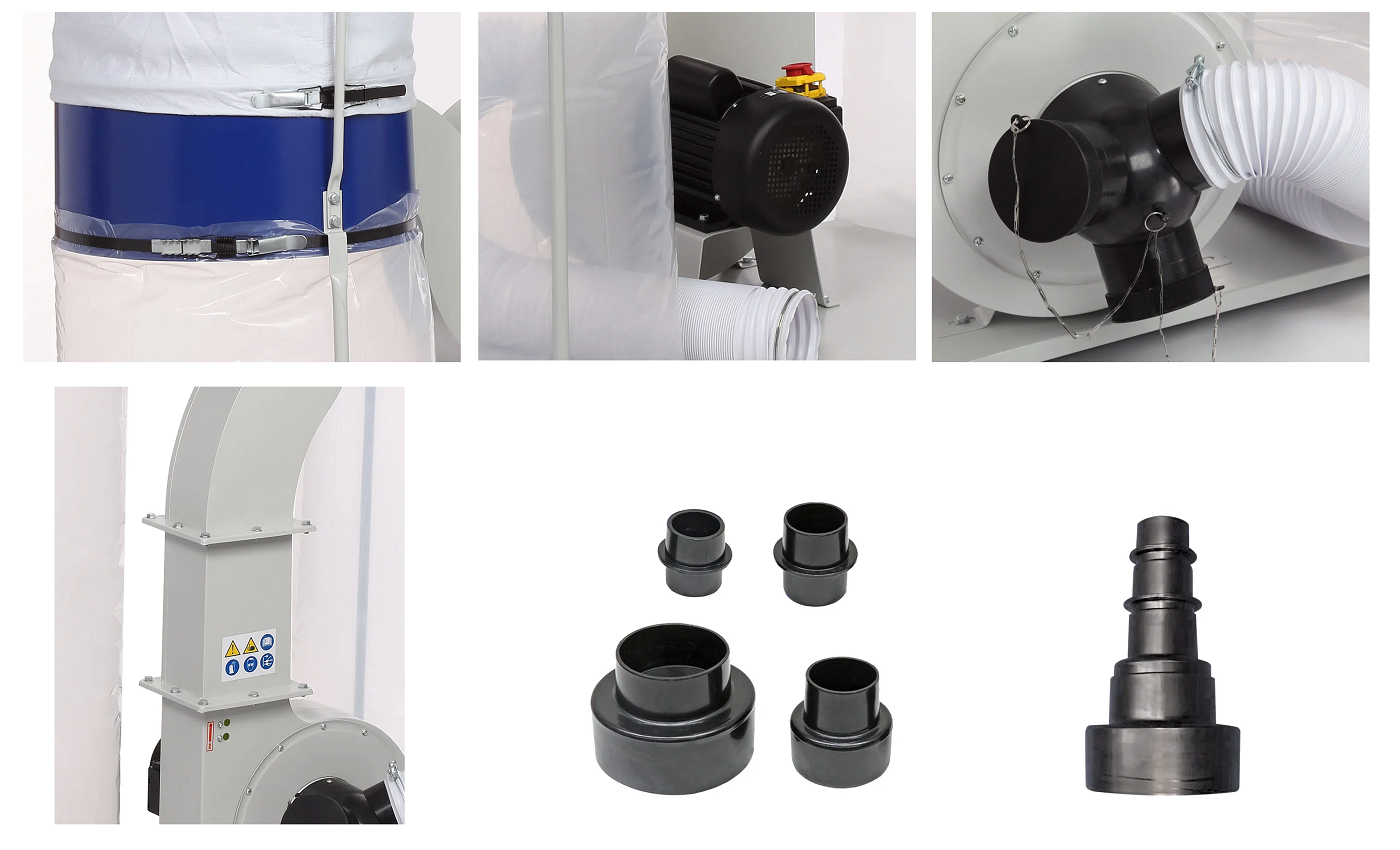

На входной патрубок вытяжки (O150 мм) устанавливается адаптер с тремя входами (O100 мм). Одновременно можно подключить три точки удаления отходов резания. Не нужные патрубки можно закрыть крышкой.
Установка имеет внушительные размеры: высота – 2,25 м, ширина – 1,42 м. Но несмотря на это ее легко перемещать по мастерской за счет поворотных колес на основании.
Характеристики
Мощность 2200 Вт
Объем стружкосборника 190 л
Объем всасывания 3900 м3/час
Частота вращения крыльчатки 2800 об./ мин
Разрежение воздуха 1800 Па
Напряжение питающей сети 400 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Размер стружкосборника (Д x В) 500 x 1100 мм
Уровень фильтрации 30 мкм
Диаметр крыльчатки 300 мм
Диаметр входного патрубка 150 мм
Диаметры 4-х секционного переходника 97/93-68/63 ; 62/58-45/40 ; 39/35-39/35 ; 34/28,5-35/28,5 мм
Диаметр шланга подключения 100 мм
Размер фильтр-мешка (Д x В) 500 x 850 мм
Количество входных патрубков адаптера переходного 3 шт.
Габаритный размер (Д x Ш x В) 1420 x 700 x 2250 мм
Размер упаковки (Д x Ш x В) 1160 x 560 x 570 мм
Масса нетто 47,4 кг
Масса брутто 52 кг
Комплектация
Установка вытяжная 1
Колеса 4
Руководство по эксплуатации 1
Комплект крепежа 1
Шланг подключения 1
Удлинение трубы соединительной 1
Труба соединительная 1
Стойка 2
Опора фильтр-мешка 2
Уплотнитель 4
Крышка адаптера 2
Основание установки 1
Переходник 4-х секционный 1
Адаптер переходной 1
Хомут шланга подключения 2
Зажим 4
Стружкосборник 4
Фильтр-мешок 2
Корпус разделительный 2
Кронштейн электродвигателя 1
Упаковка 1
Производство BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
