Применение
Подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным и т.п.).
Описание

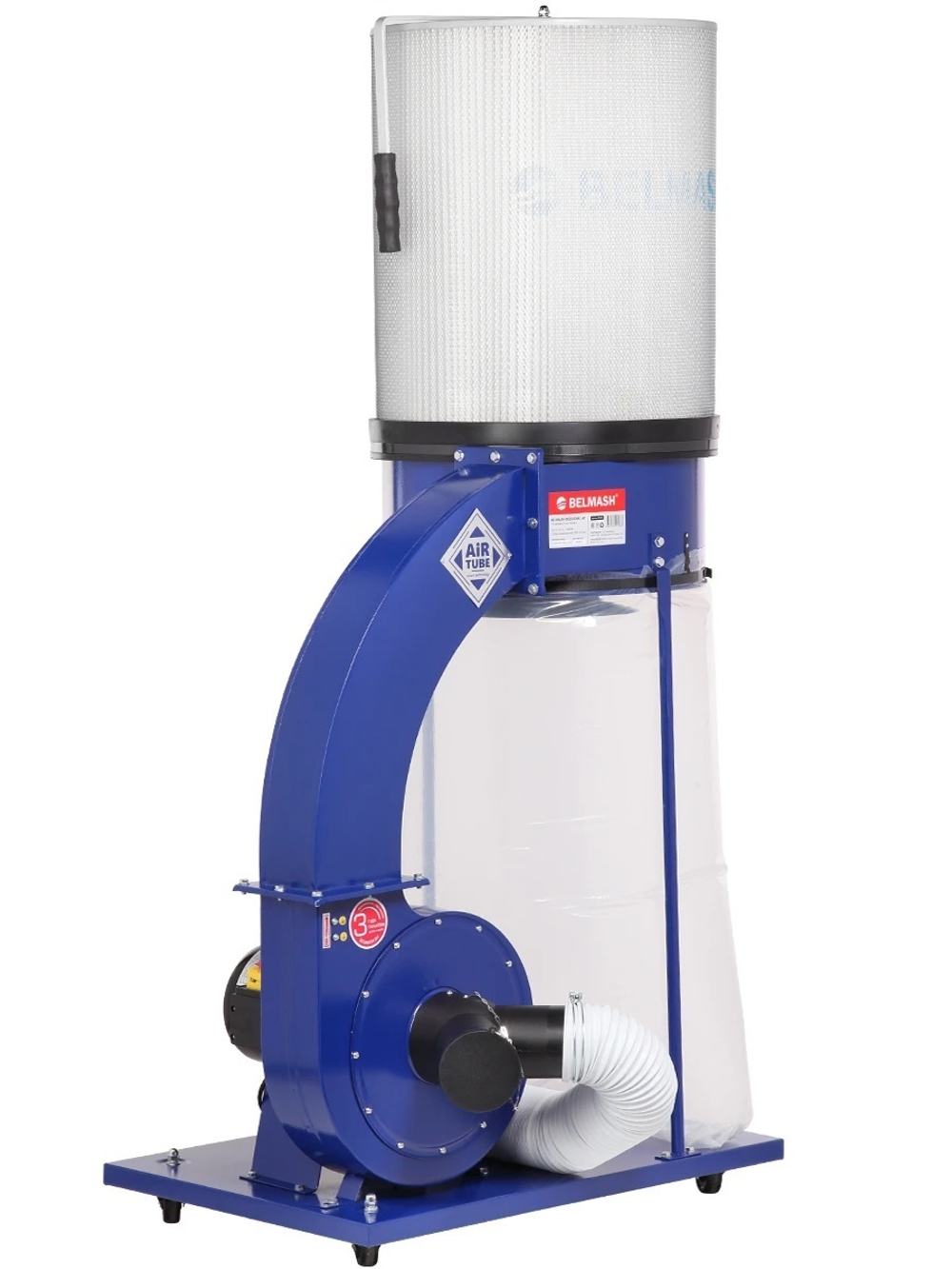

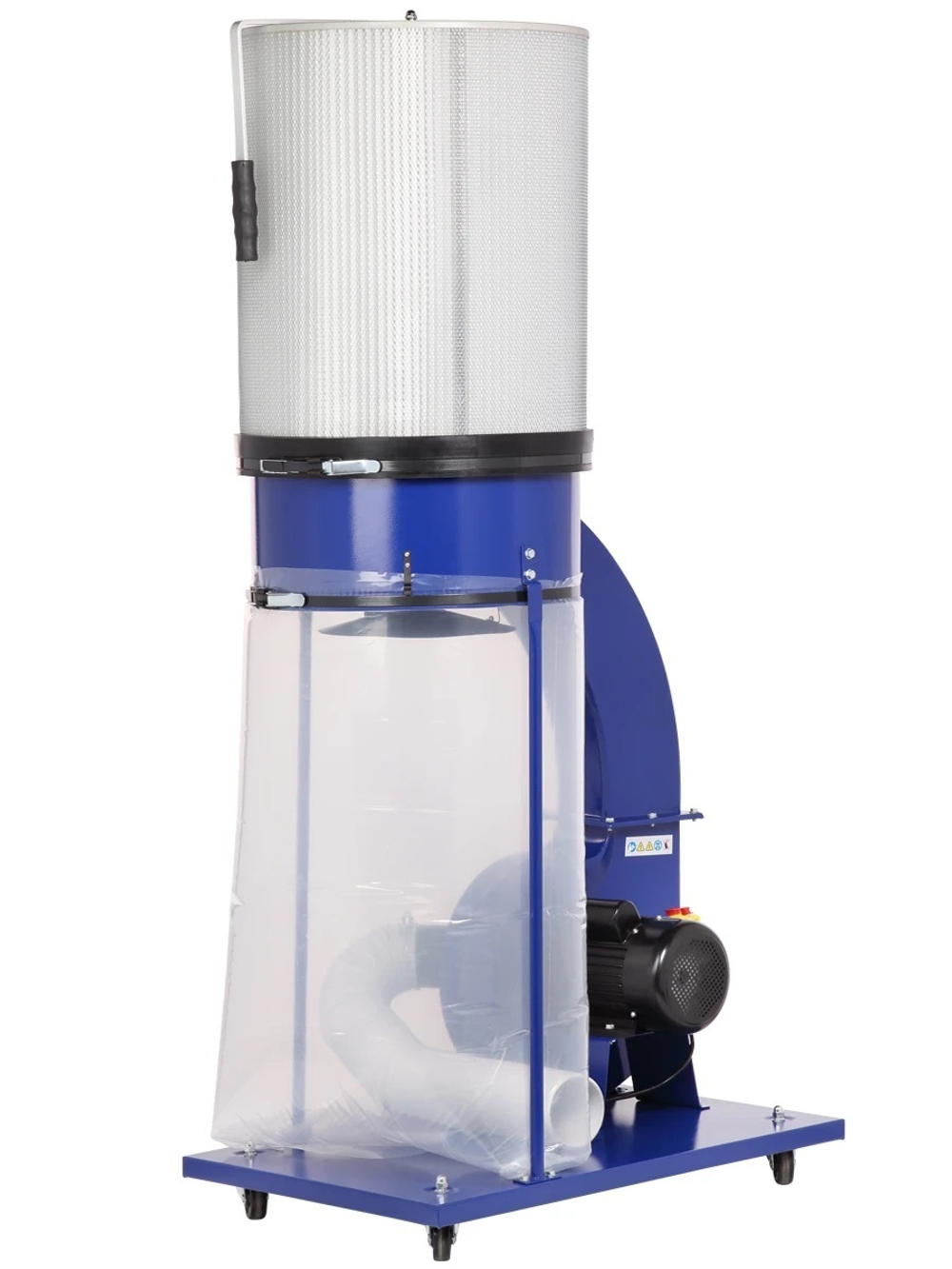

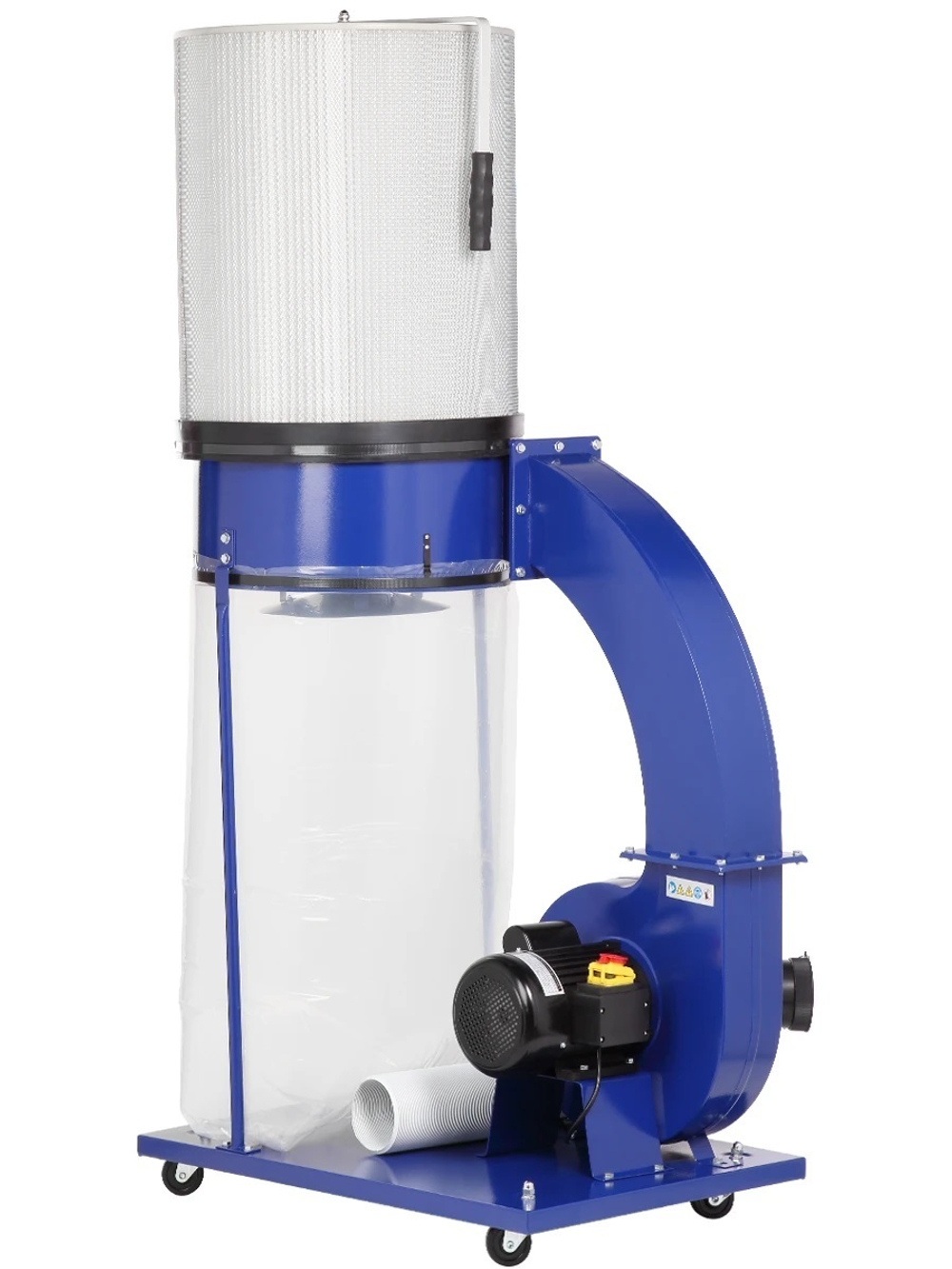

Вытяжная установка / стружкоотсос мощность 1500 Вт, подключение к однофазной сети. Вытяжка оснащена фильтр - картриджем, удерживает частицы до 1 мкм. Важно при работе со шлифовальными станками.

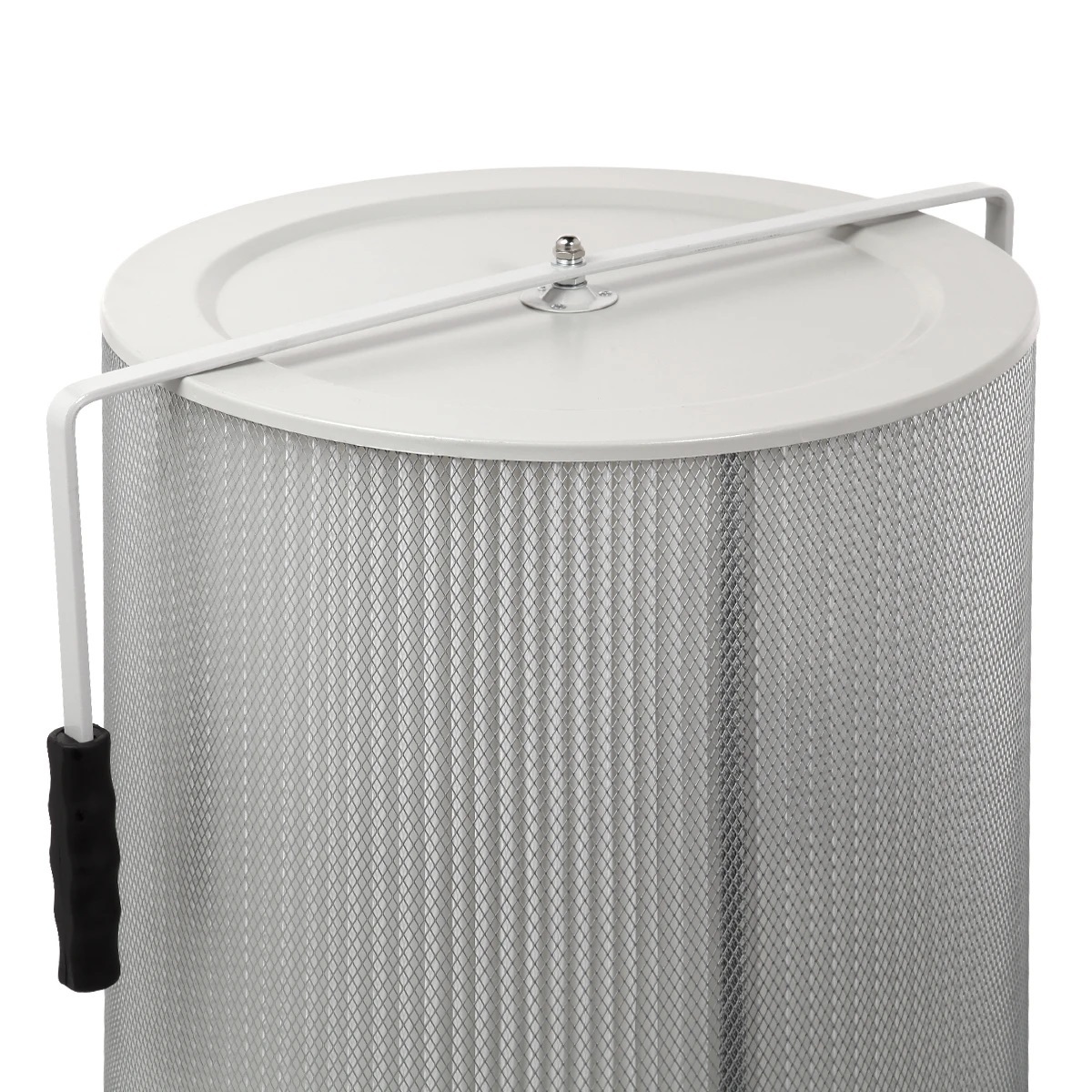

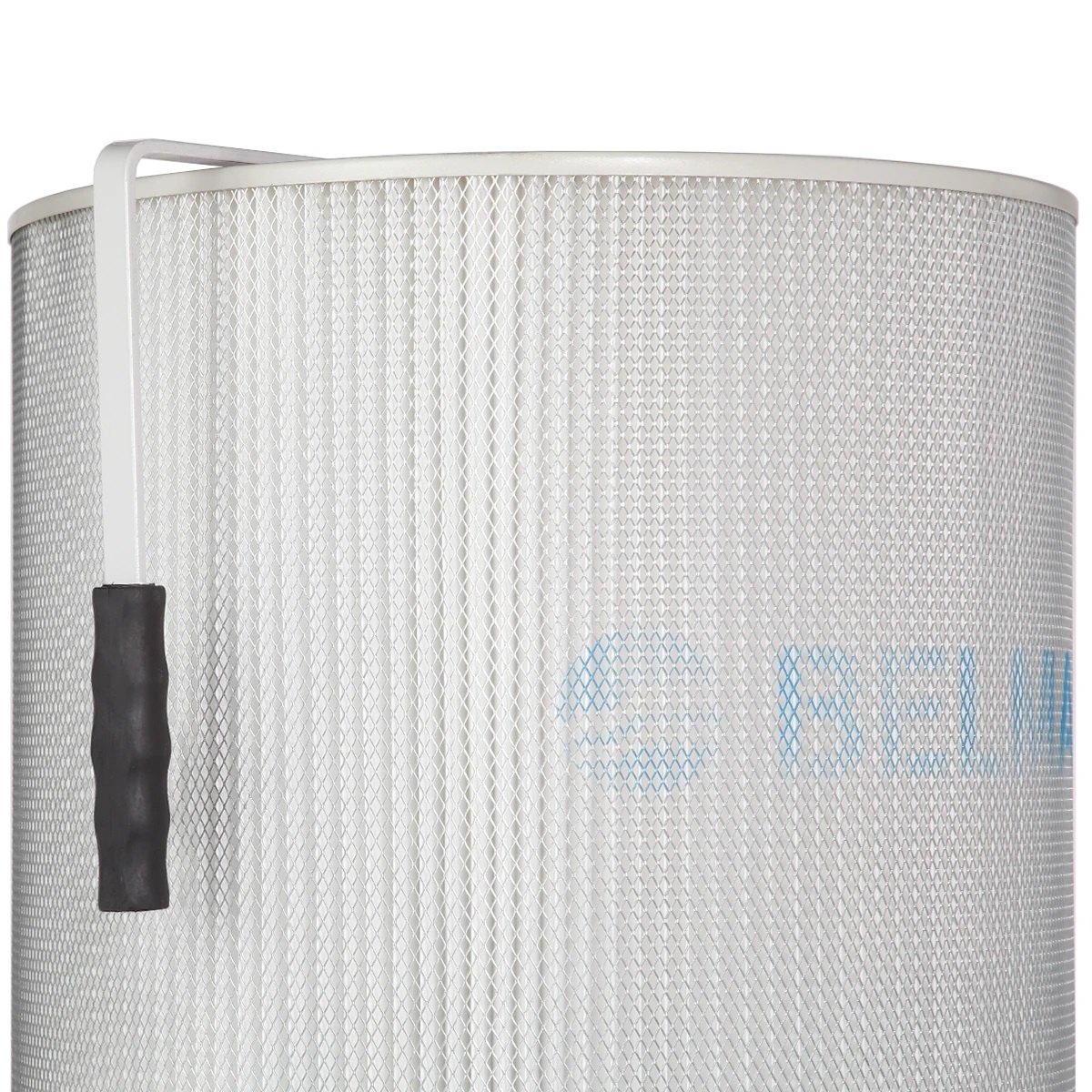

Быстрый процесс очистки происходит за счет встроенной системы встряхивания. При проворачивании рукоятки специальная лопасть внутри сбивает отложения со складок фильтра.
-
Наличие инновационной системы Air Tube.
-
Переходной адаптер дает возможность подключить установку сразу к двум точкам удаления отходов резания (к одному станку или разным).
-
Мобильность за счет колес на платформе установки.
-
Монтаж/демонтаж фильтр-картриджа и стружкосборника производится путем отсоединения зажимов (без специальных инструментов).
-
Стальная крыльчатка.

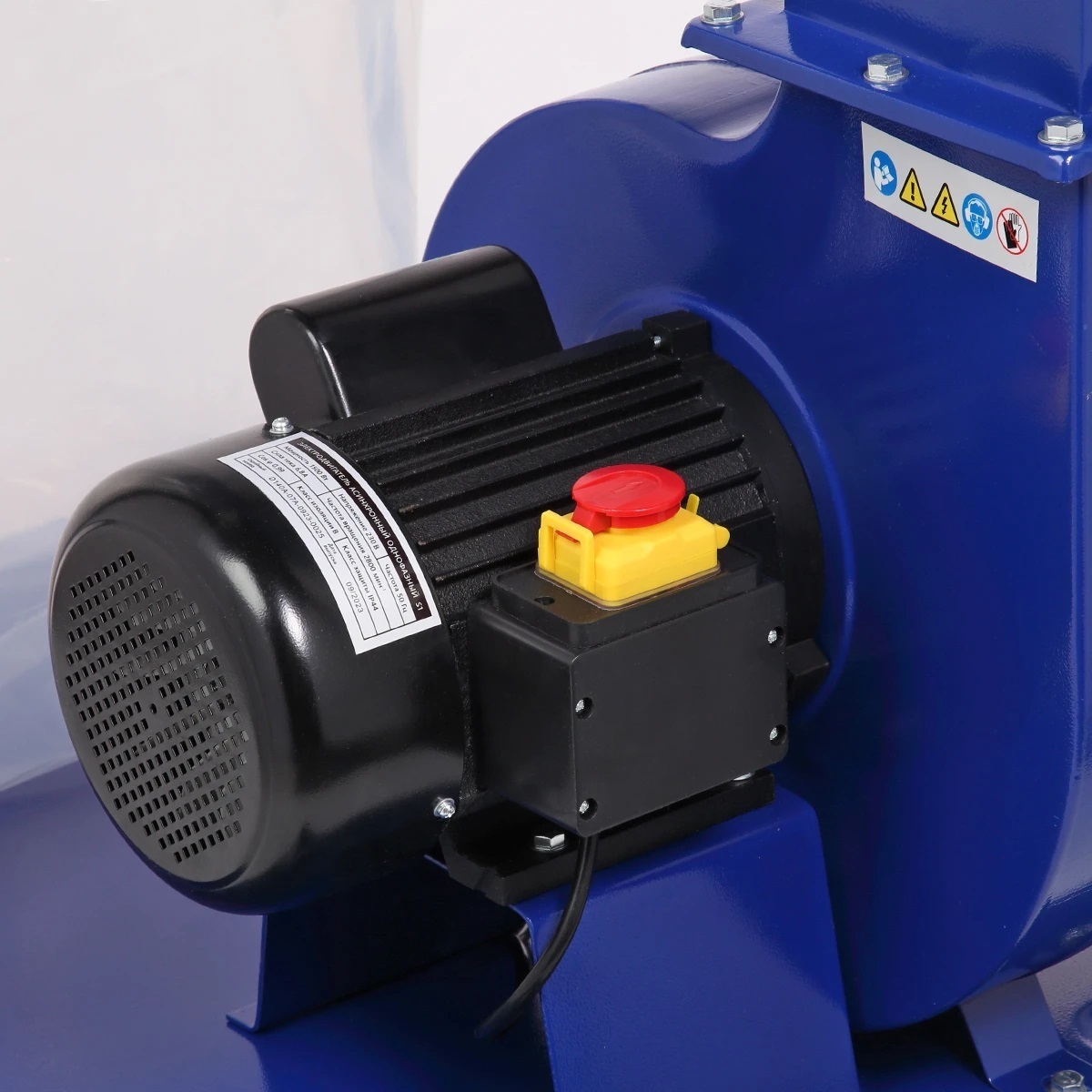

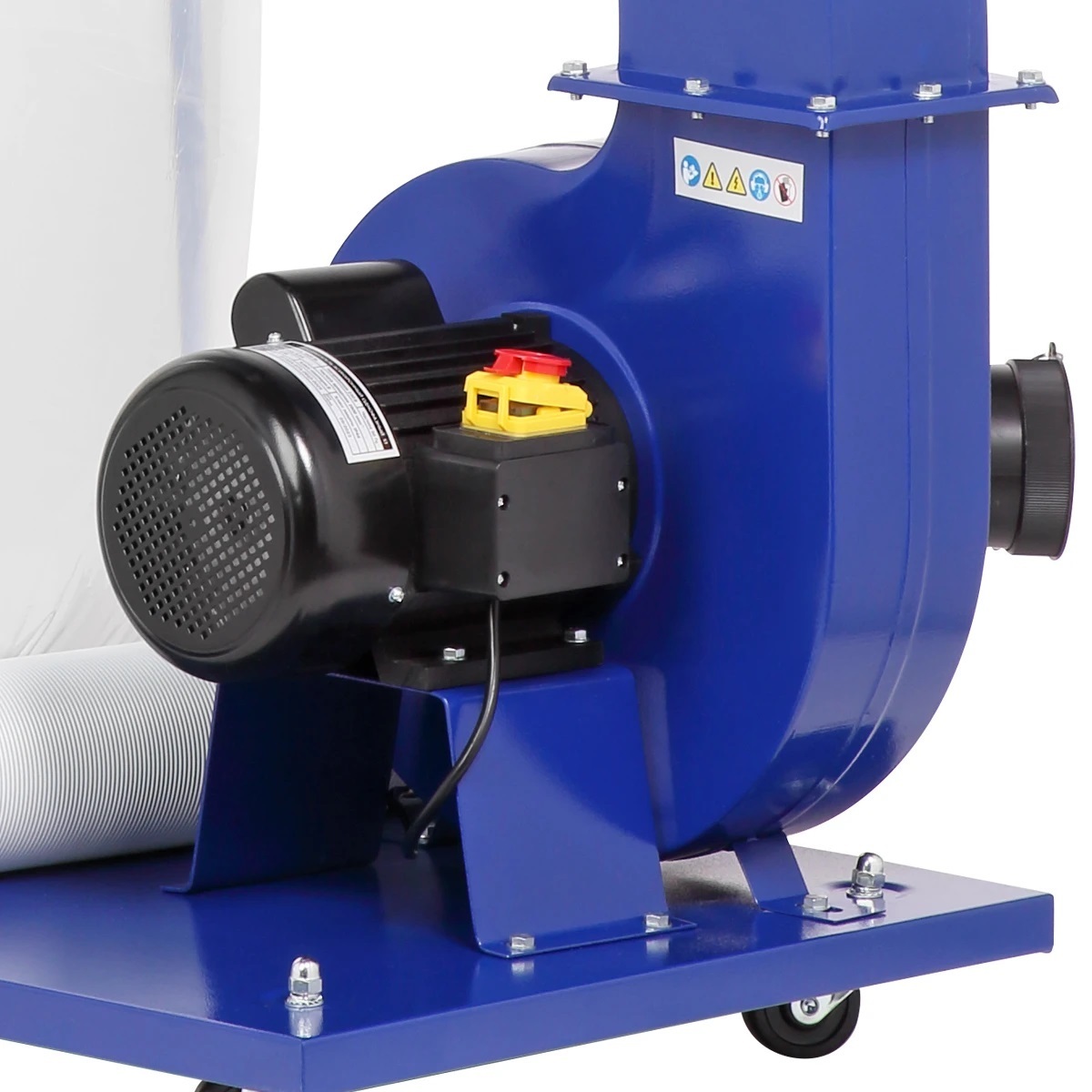

На основании размещены корпус установки и стойки. Двигатель асинхронный. Крыльчатка стальная. К выходному патрубку улитки крепится стальной отвод прямоугольного сечения, по которому воздух попадает в разделительный корпус.

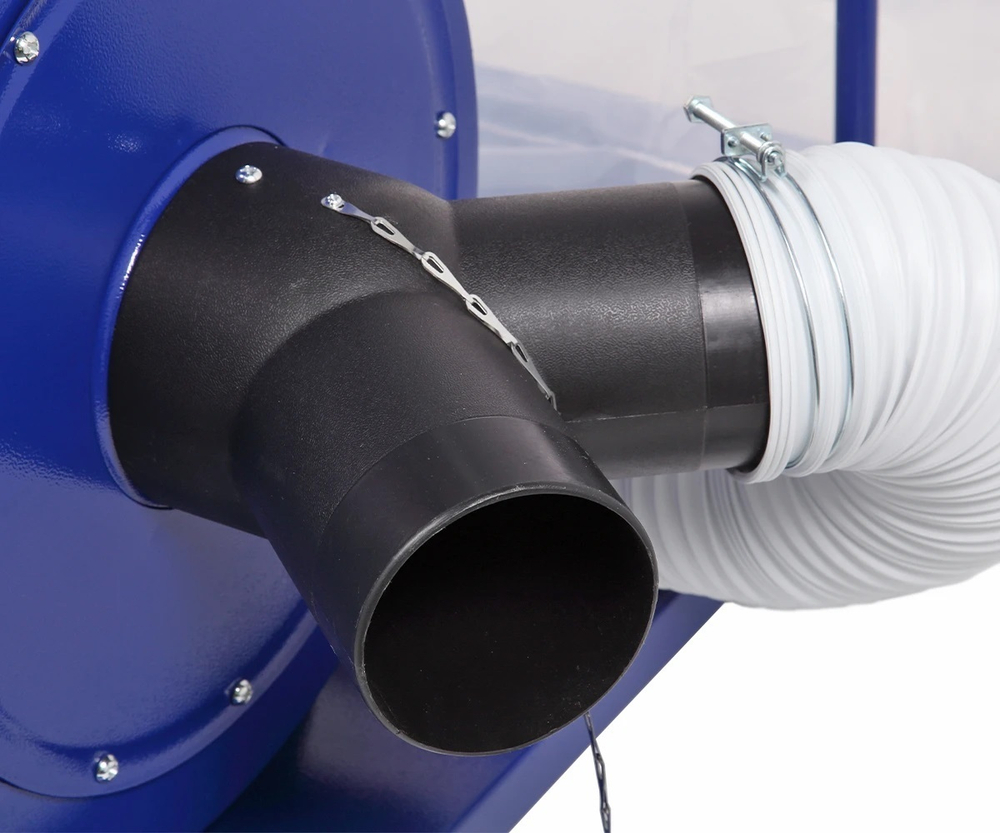

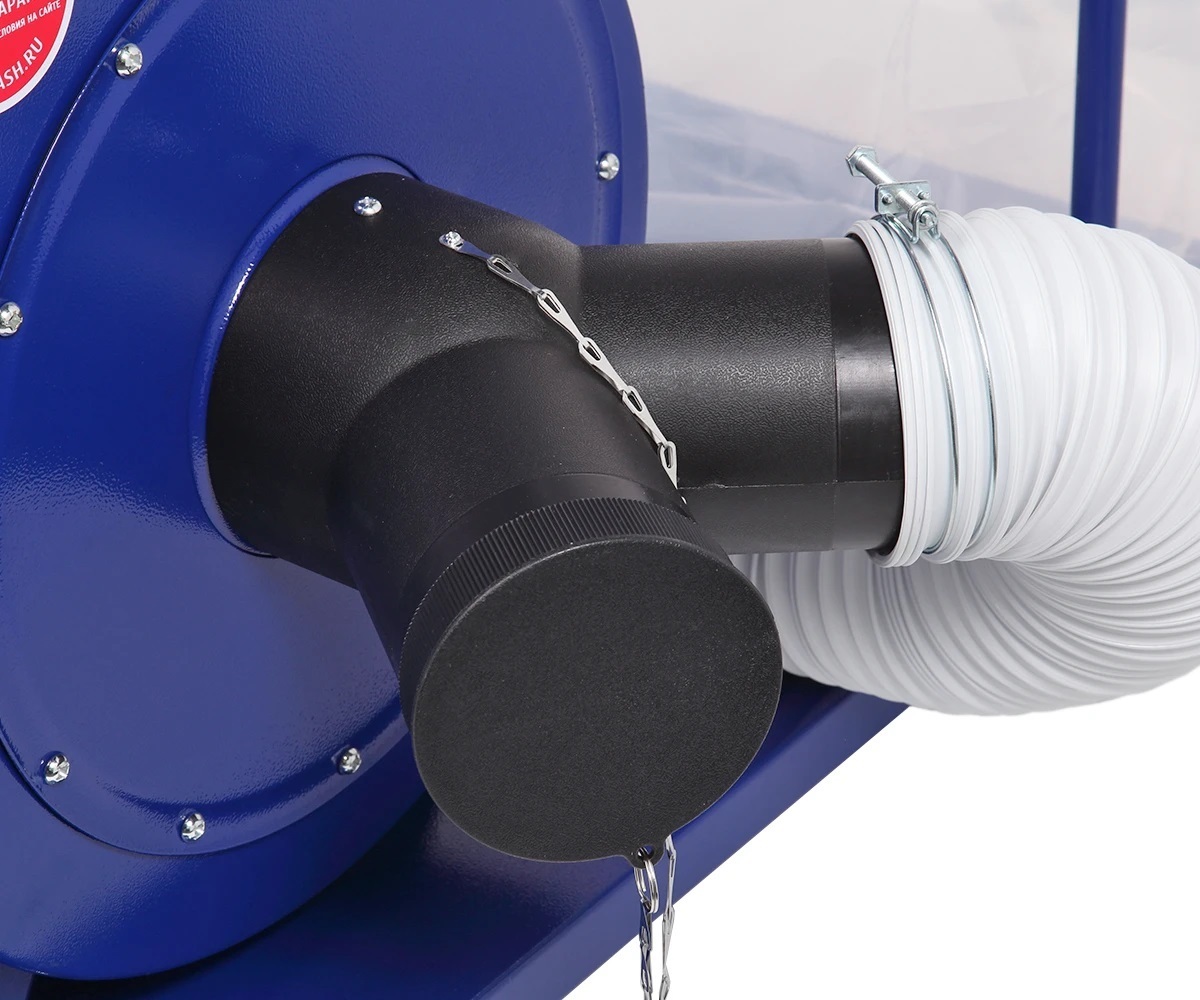

На входной патрубок вытяжки Диаметром 125 мм устанавливается адаптер с 2 входами по 100 мм, вытяжку можно подключить сразу к 2 точкам удаления отходов резания, мощности достаточно. В комплект поставки четырехсекционный переходник, можно подключиться не только к патрубкам с сечением 100 мм, 68, 45, 39, 35 мм.

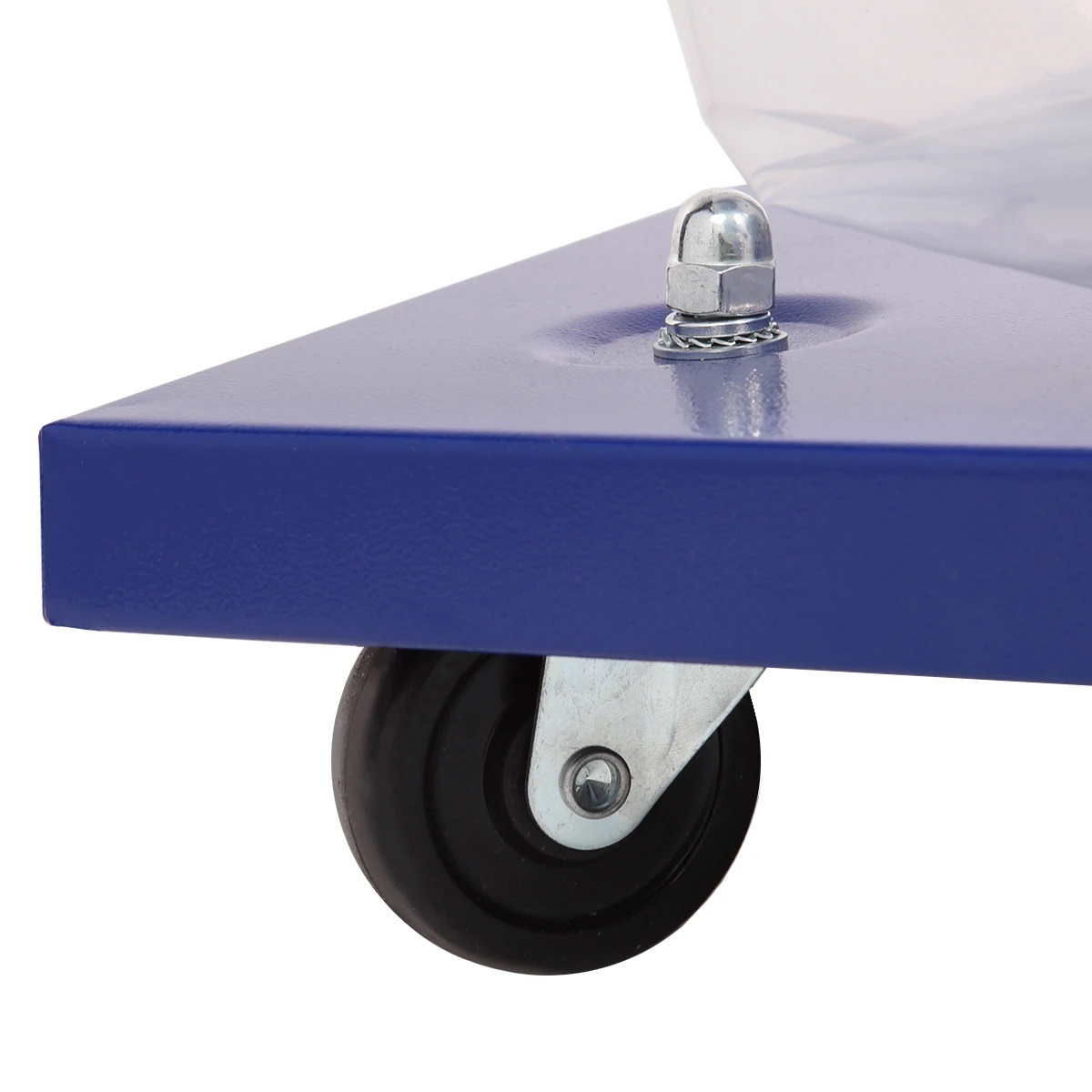

Вытяжку легко перемещать, на нижней платформе имеются четыре поворотных колеса.

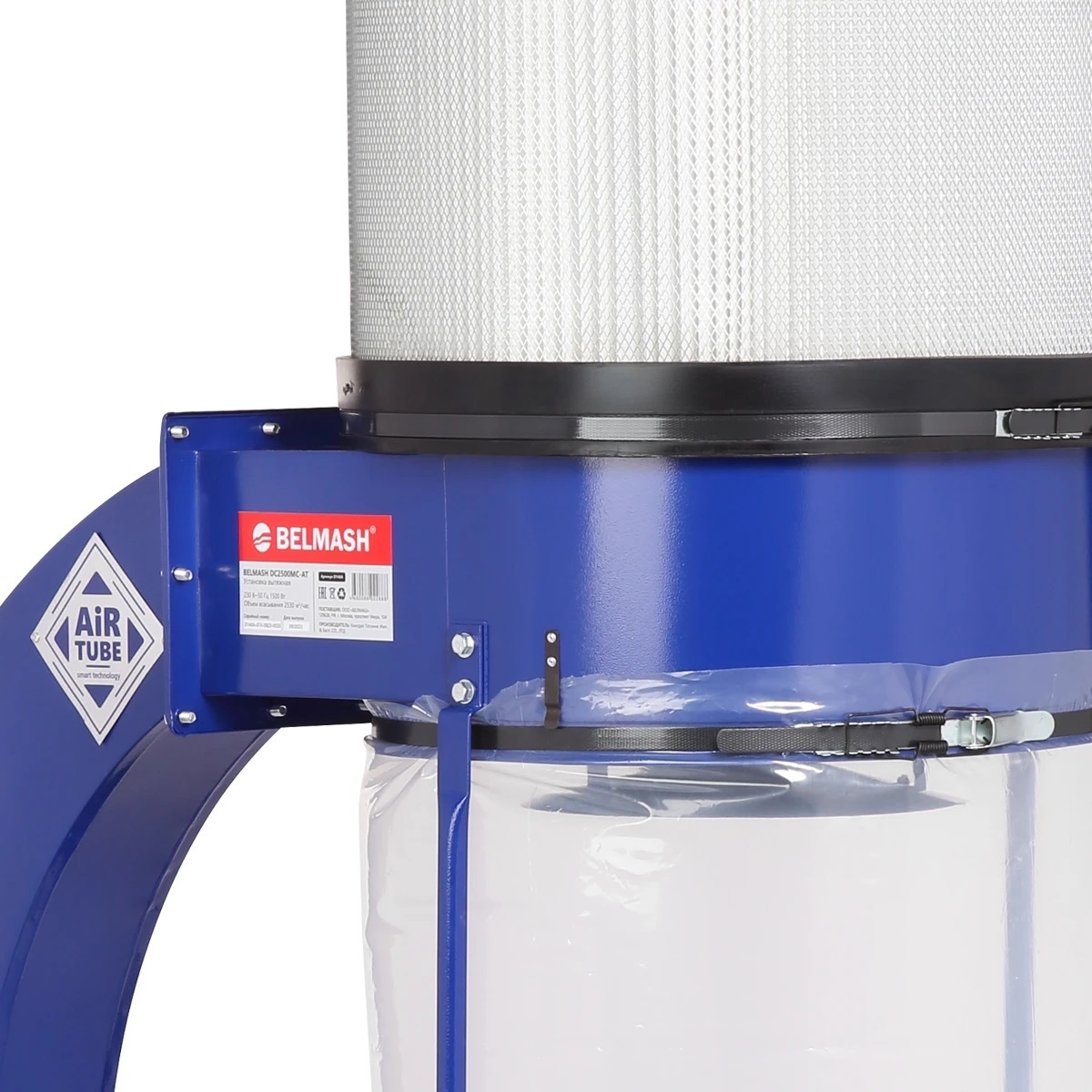

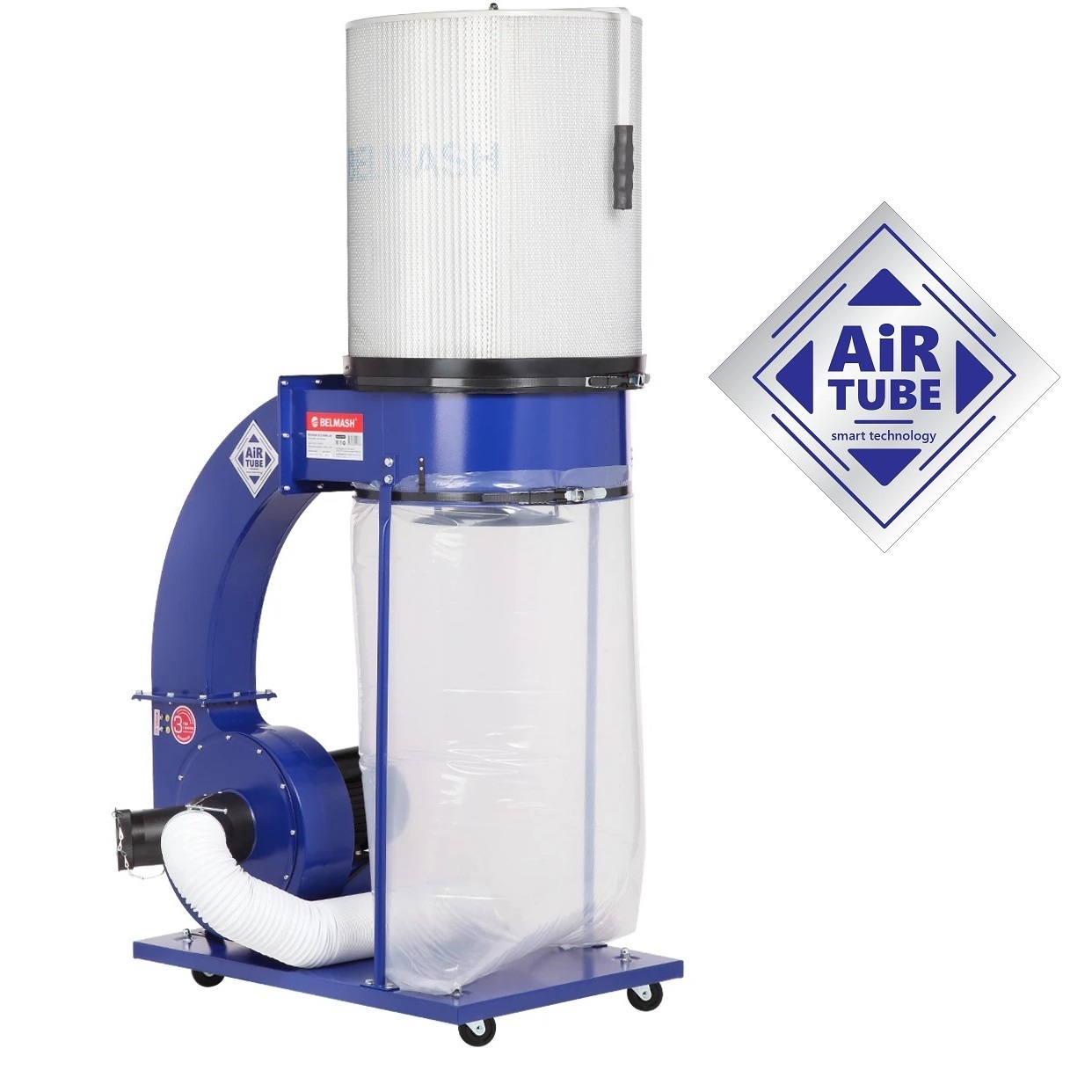

Air Tube
-
увеличивает срок службы фильтрующего элемента;
-
сохраняет максимальную производительность установки на более долгий срок;
-
увеличивает эффективность процесса разделения отходов деревообработки на фракции.

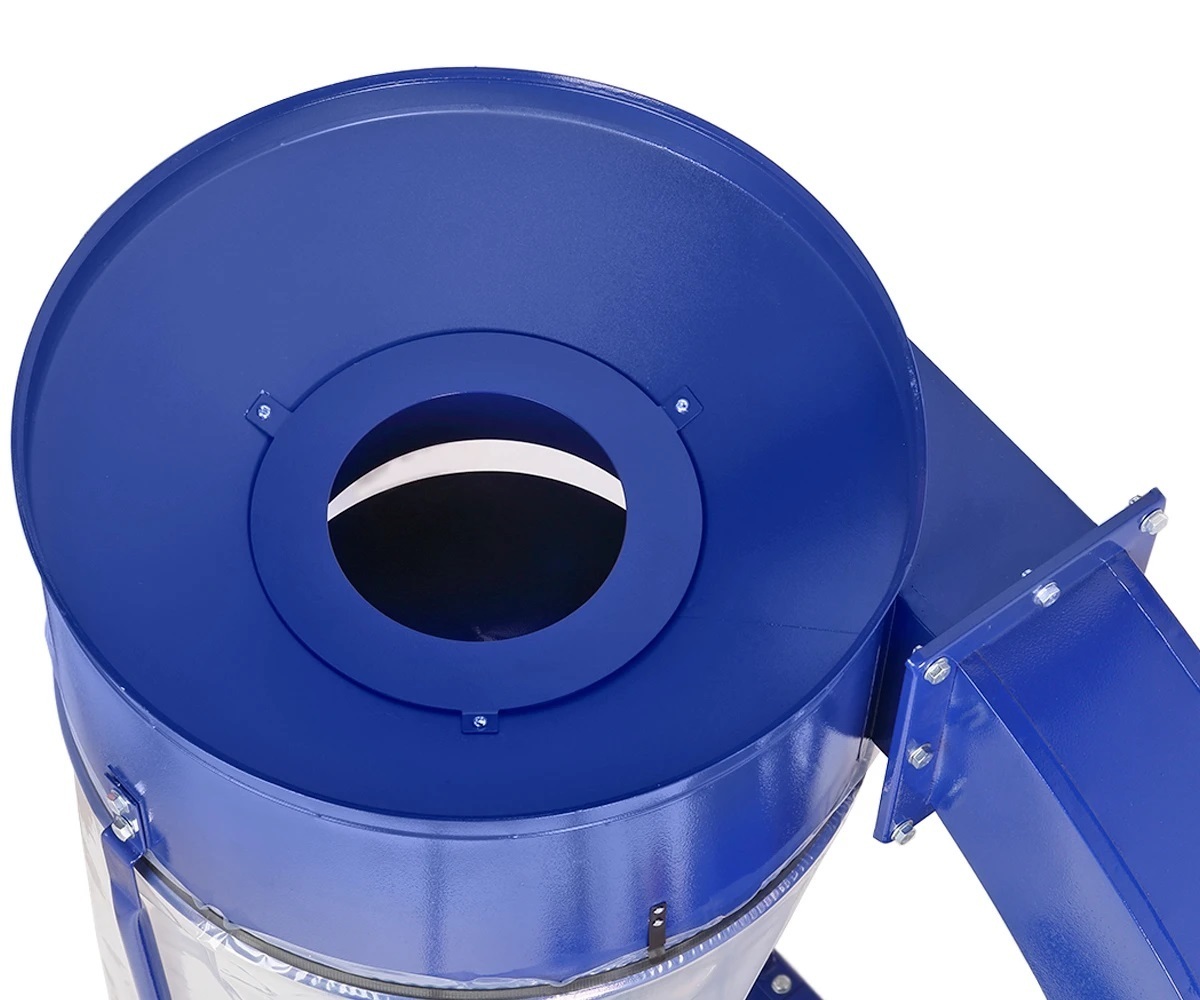

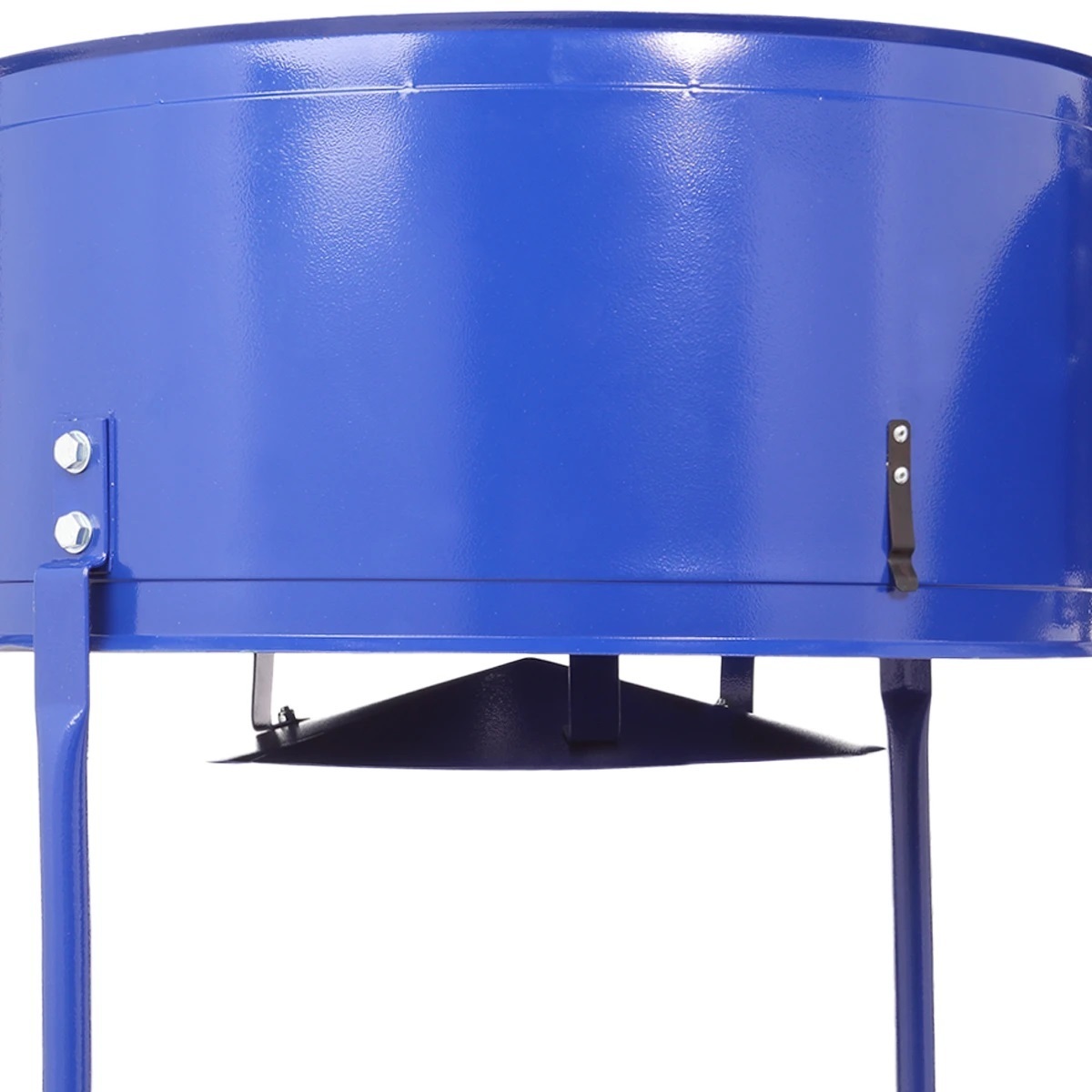

Основной принцип системы Air Tube - создание вращающегося воздушного потока за счет центробежной силы. Вращение потока воздуха разделяет частицы стружек, опилок и пыли от воздуха. Благодаря специальному разделителю более тяжелые частицы остаются в нижней части системы, а более легкие частицы с воздухом направляются внутрь верхнего фильтра для дальнейшей очистки.
С этой системой вы будете реже очищать и менять фильтр - картридж, сэкономите свой бюджет, время на обслуживание вытяжной установки.
Вытяжная установка соответствует требованиям технических регламентов
-
ТР ТС 010/2011 «О безопасности машин и оборудования»;
-
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
-
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».
Характеристики
Система Air Tube Да
Мощность 1500 Вт
Объем стружкосборника 157 л
Объем всасывания 2530 м3/час
Частота вращения крыльчатки 2800 об./ мин
Разрежение воздуха 1800 Па
Напряжение питающей сети 230 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Размер стружкосборника (Д В) 500 х 800 мм
Уровень фильтрации 1 мкм
Диаметр крыльчатки 300 мм
Диаметр входного патрубка 125 мм
Диаметры 4-х секционного переходника 97/93-68/63 62/58-45/40 39/35-39/35 34/28,5-35/28,5 мм
Диаметр шланга подключения 100 мм
Количество входных патрубков 2 шт.
Размер фильтрующего элемента (Д Ш В) 510 х 610 мм
Фильтрующий элемент Фильтр-картридж
Тепловая защита Да
Размер упаковки место 1 (Д Ш В) 915 х 570 х 570 мм
Размер упаковки место 2 (Д Ш В) 560 х 560 х 690 мм
Габаритный размер (Д Ш В) 1000 х 710 х 1750 мм
Масса нетто 50 кг
Масса брутто 53,2 кг
Комплектация
Узел вытяжной в сборе 1
Основание установки 1
Кронштейн электродвигателя 1
Корпус разделительный 1
Патрубок соединительный 1
Адаптер переходной 1
Крышка адаптера* 1
Колесо 4
Уплотнитель 2
Стойка 2

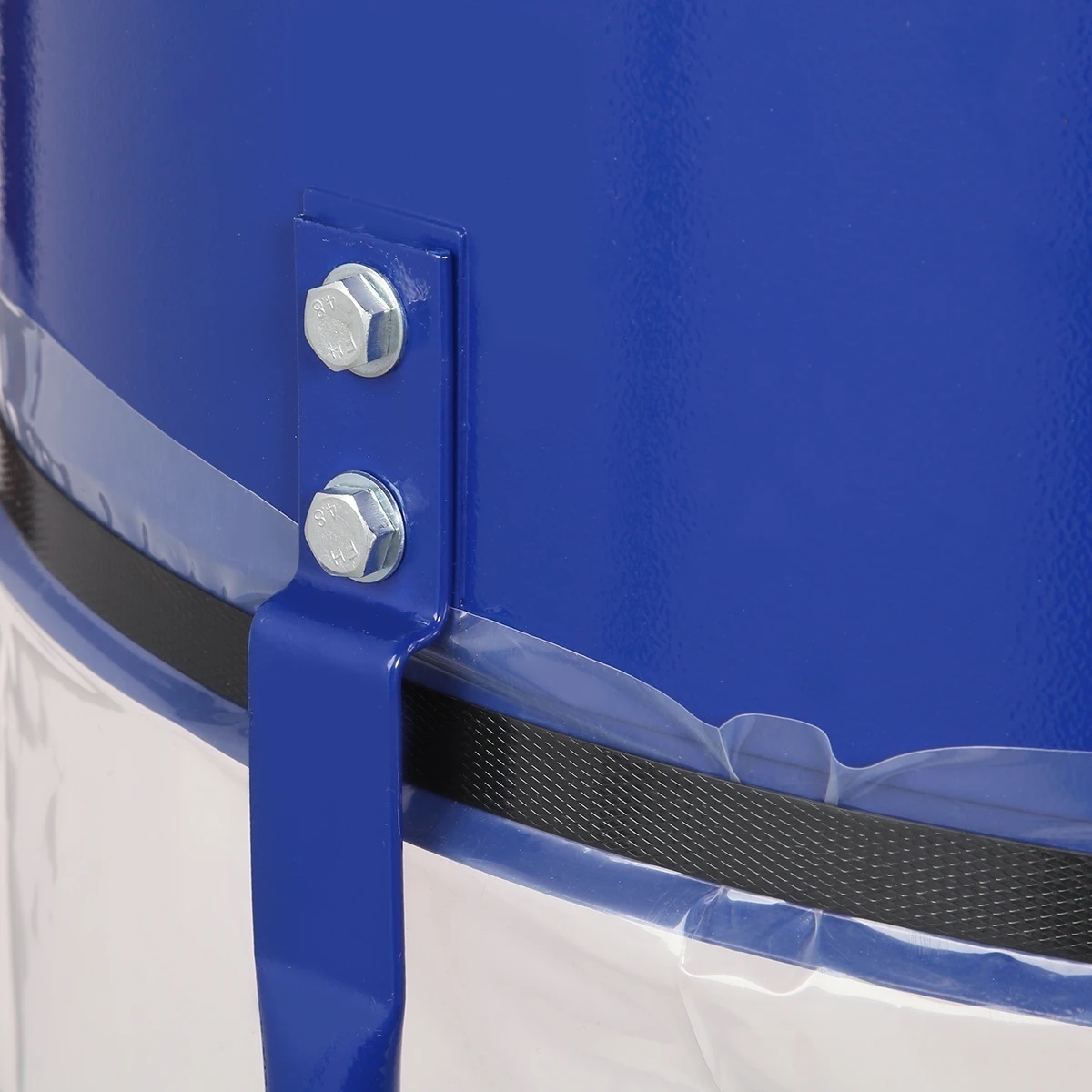

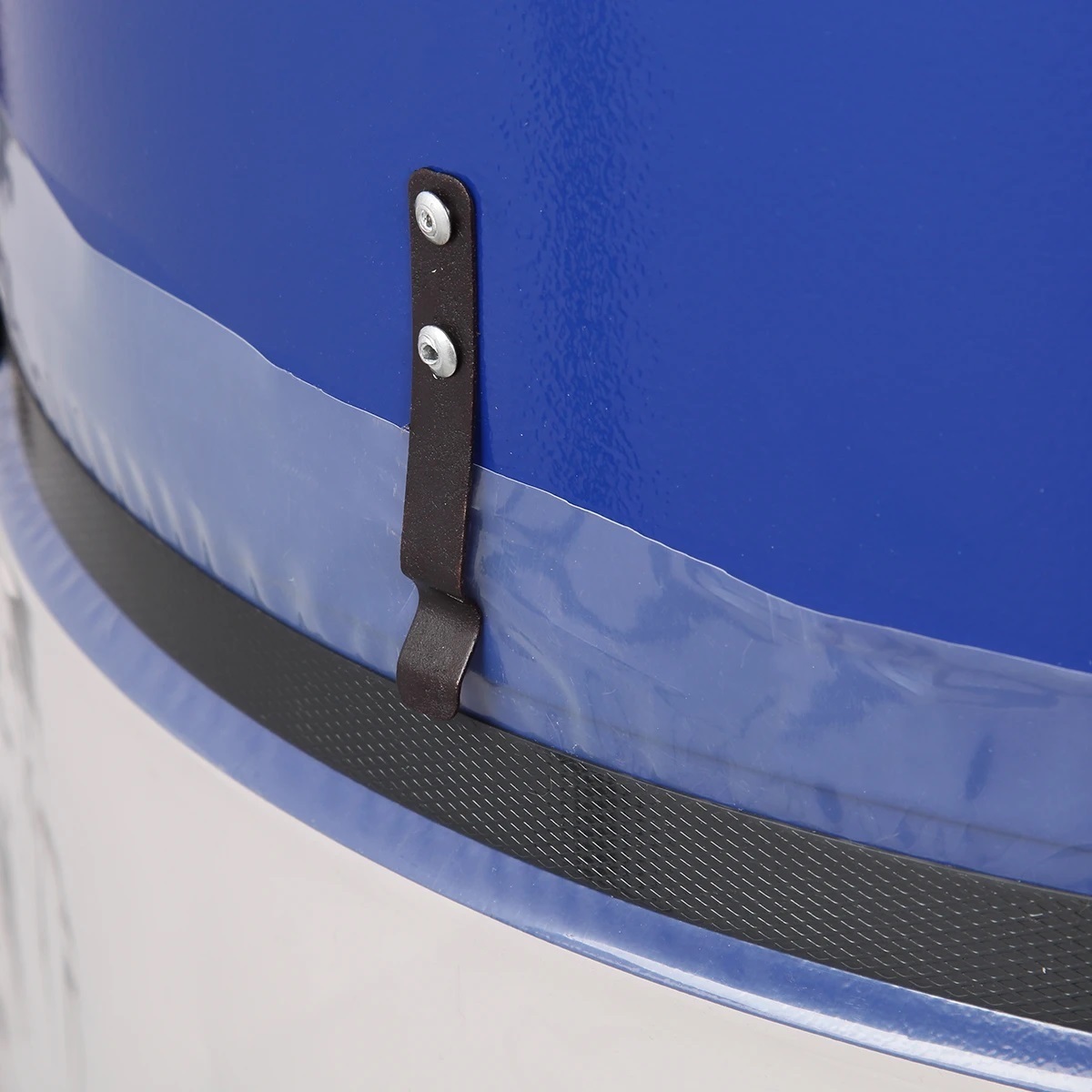

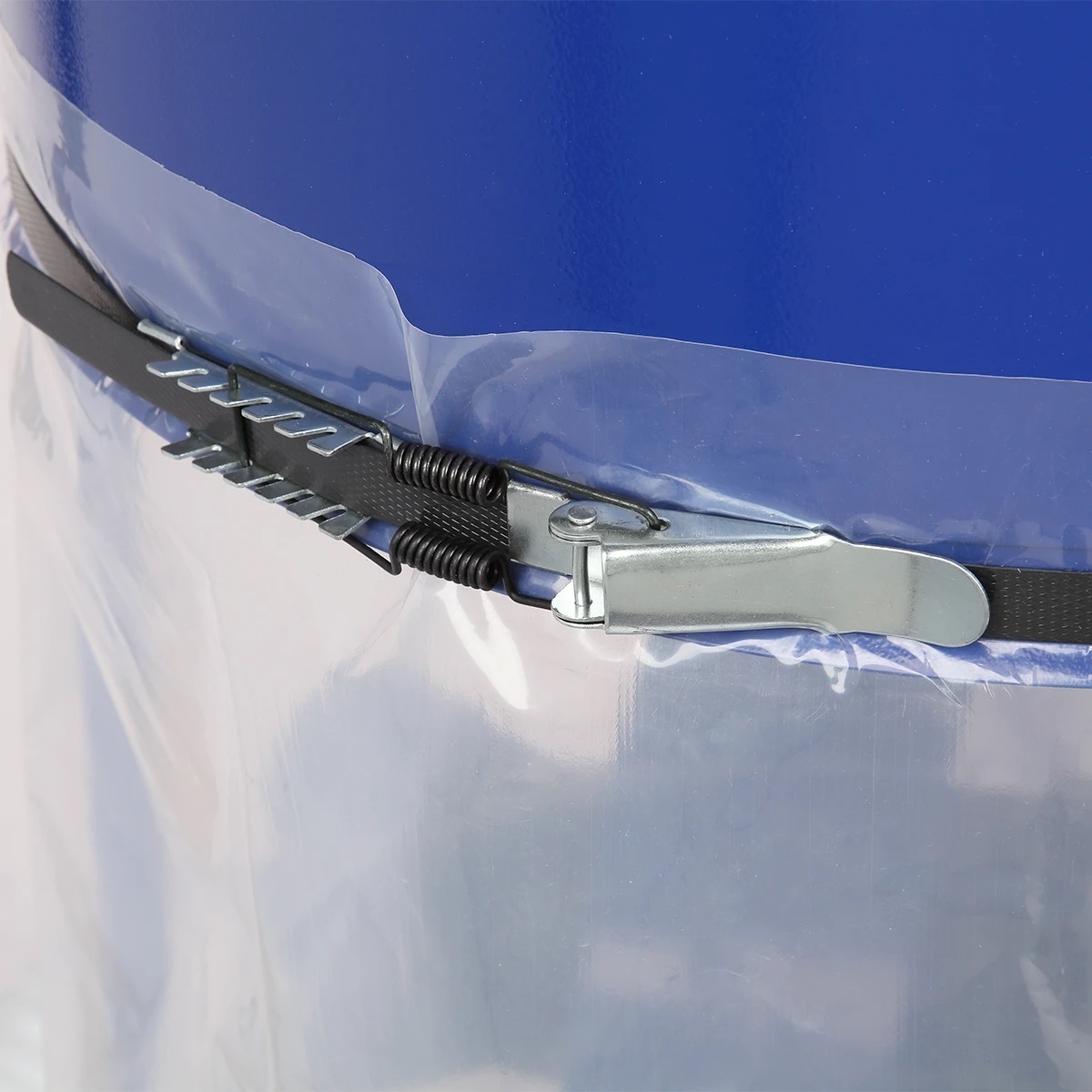

Зажим мешка-стружкосборника 1
Шланг подключения (O100 мм) 1
Хомут шланга подключения 2
Мешок-стружкосборник 2
Переходник четырехсекционный 1
Фильтр-картридж 1
Рукоятка очистки 1
Зажим фильтр-картриджа 1
Уплотнитель фильтр-картриджа 1
Комплект крепежа 1
Руководство по эксплуатации 1
Упаковка 2
*Деталь может быть установлена на изделие
Производство BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
