Применение
Установка подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным и т.п.).
Описание

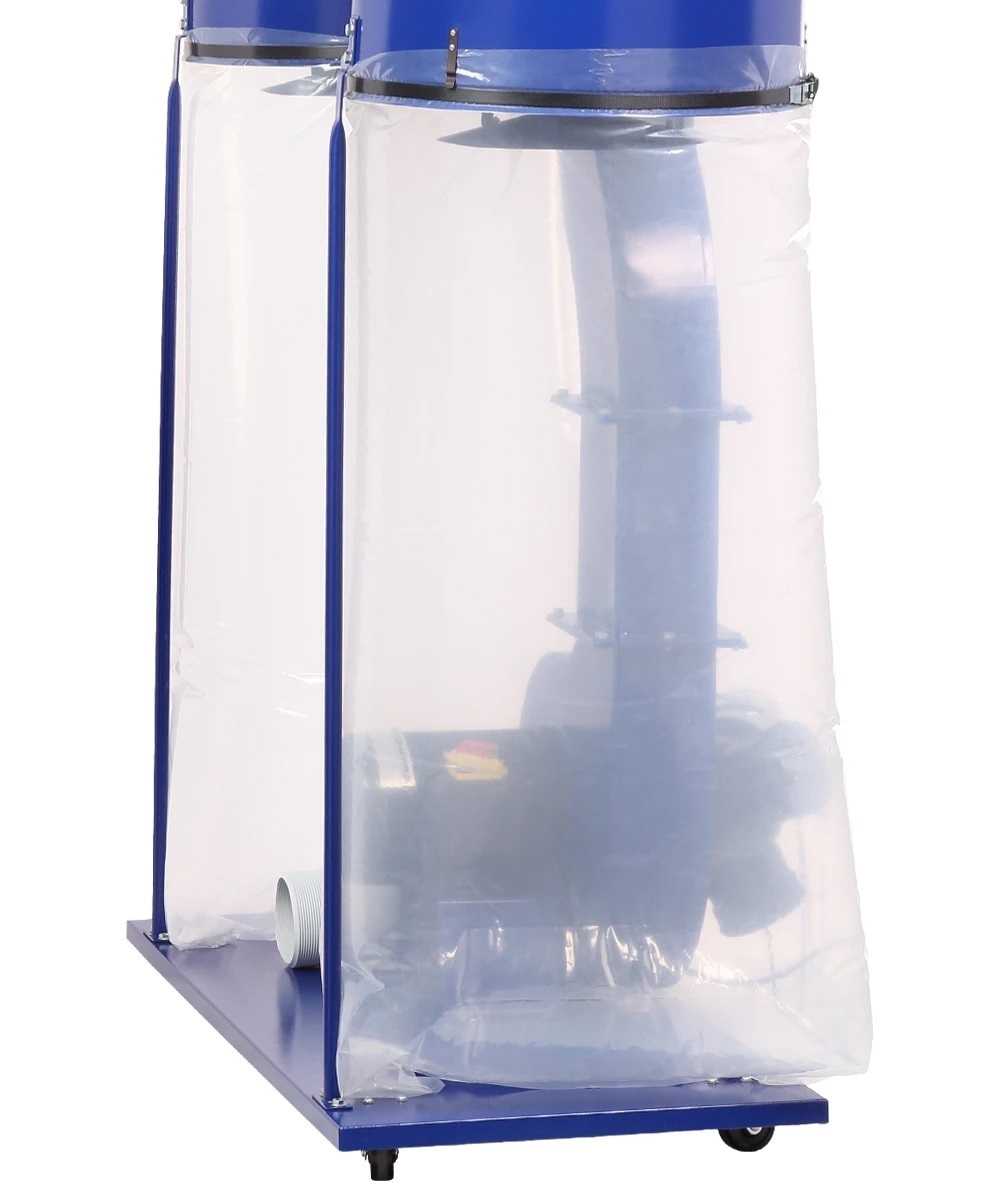

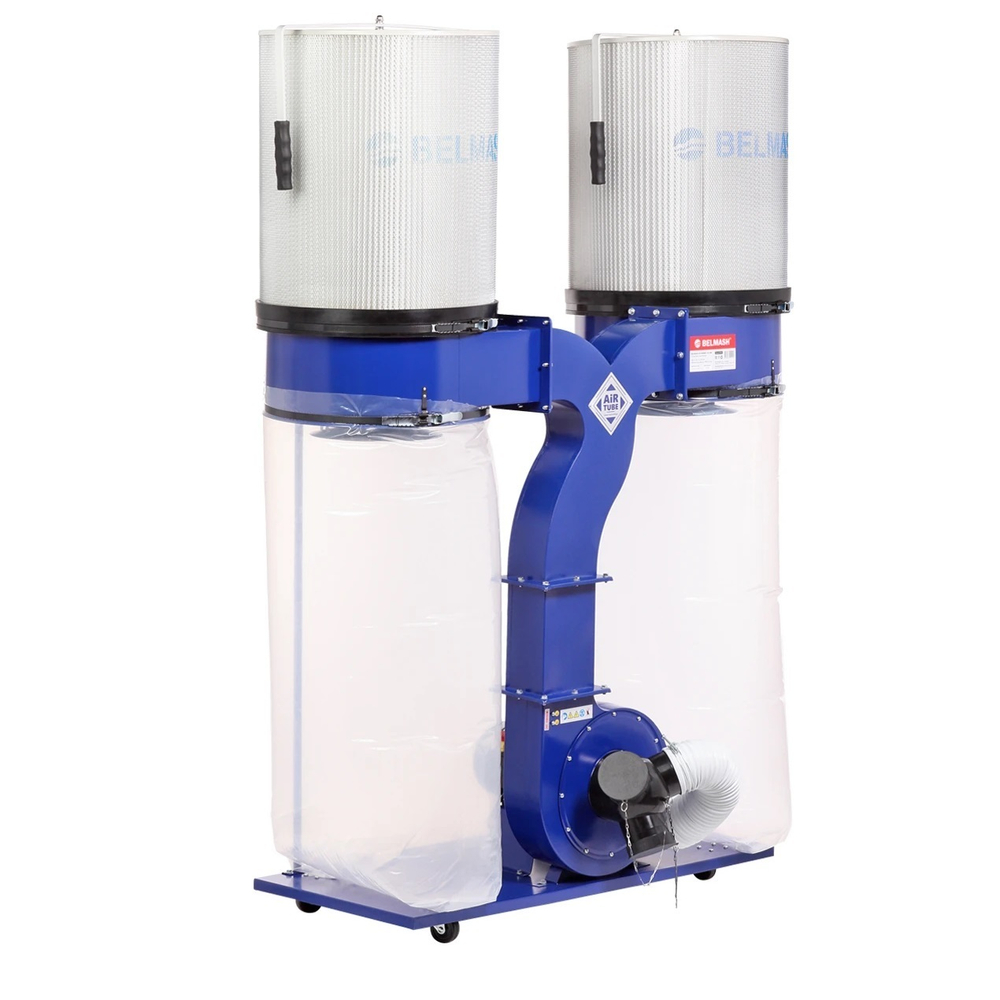

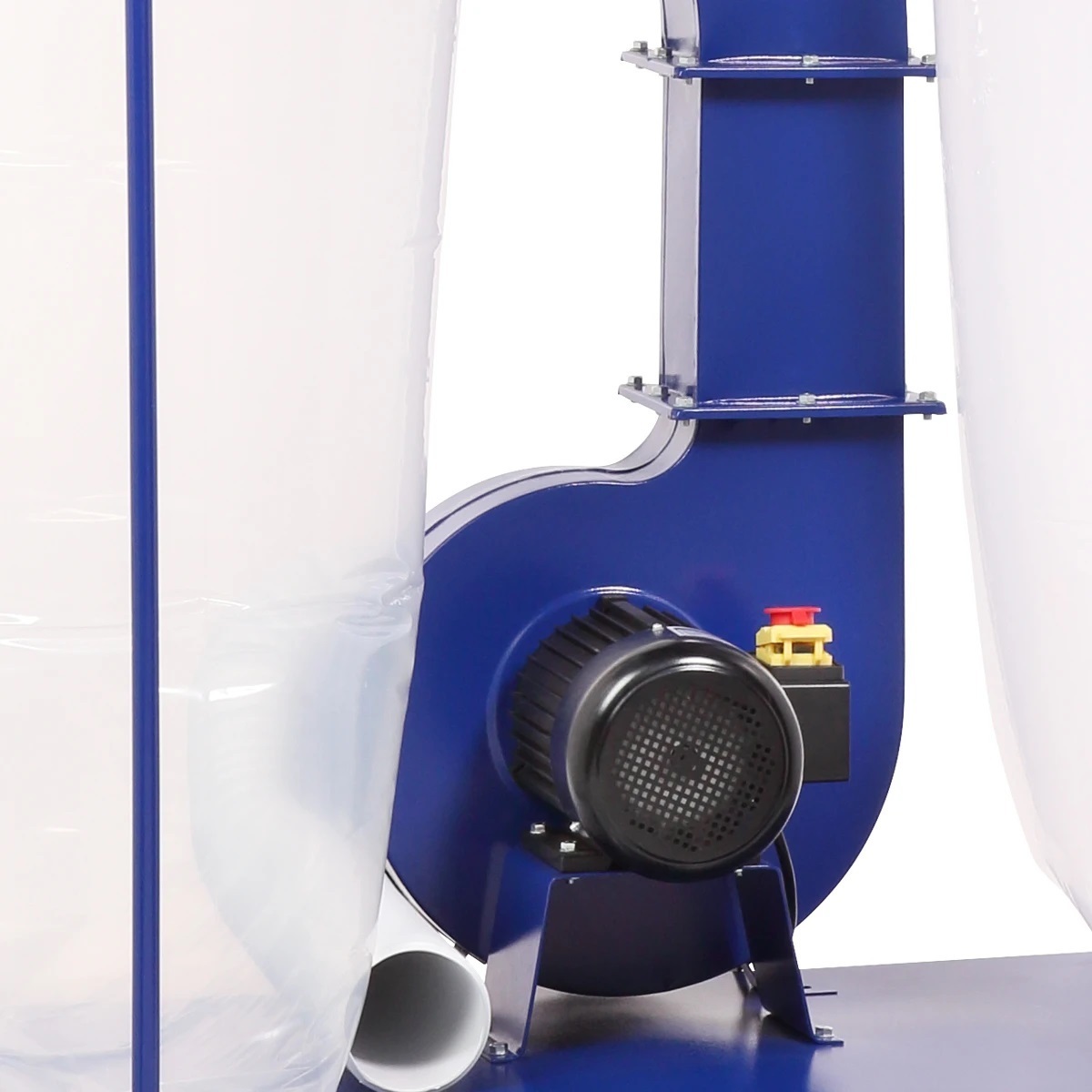

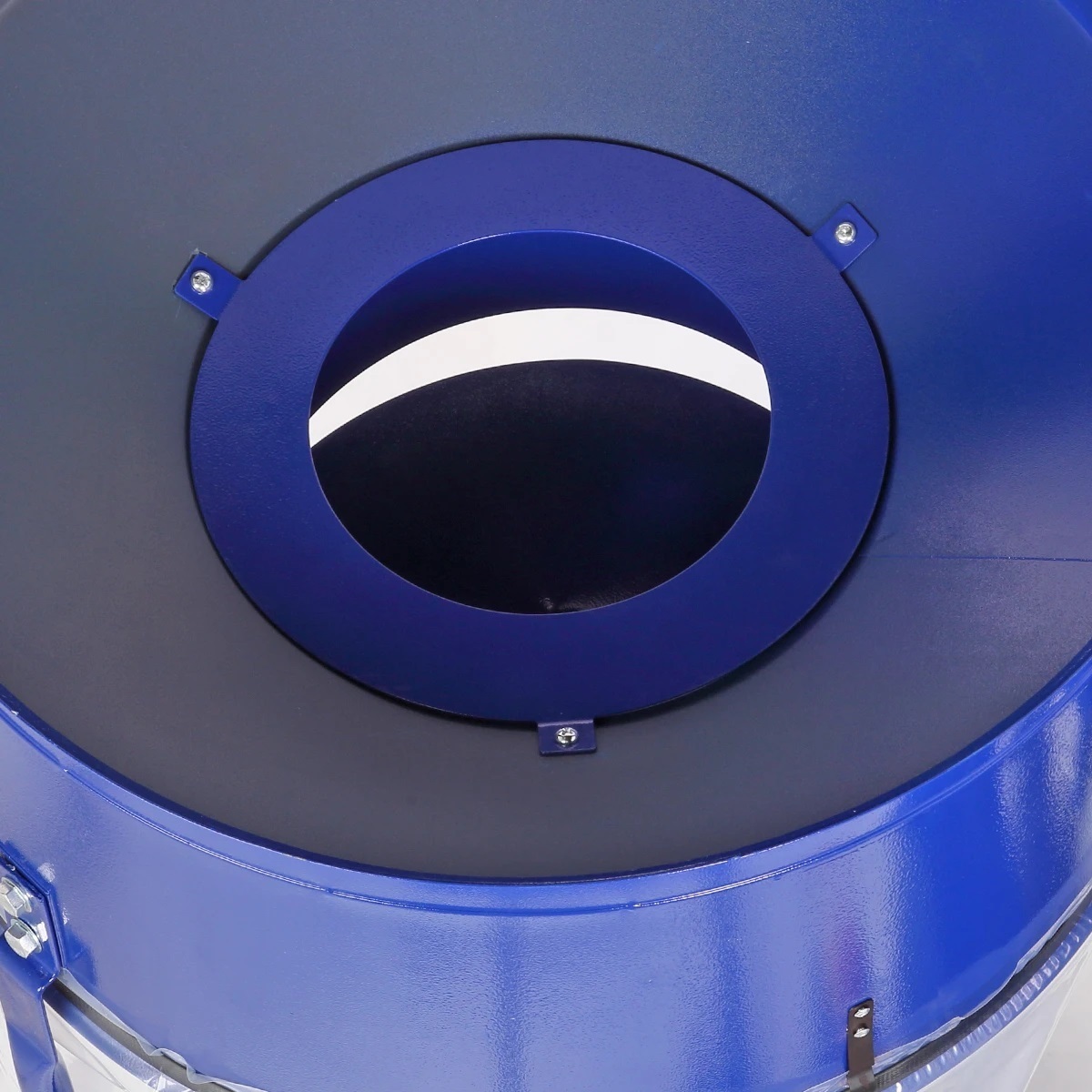

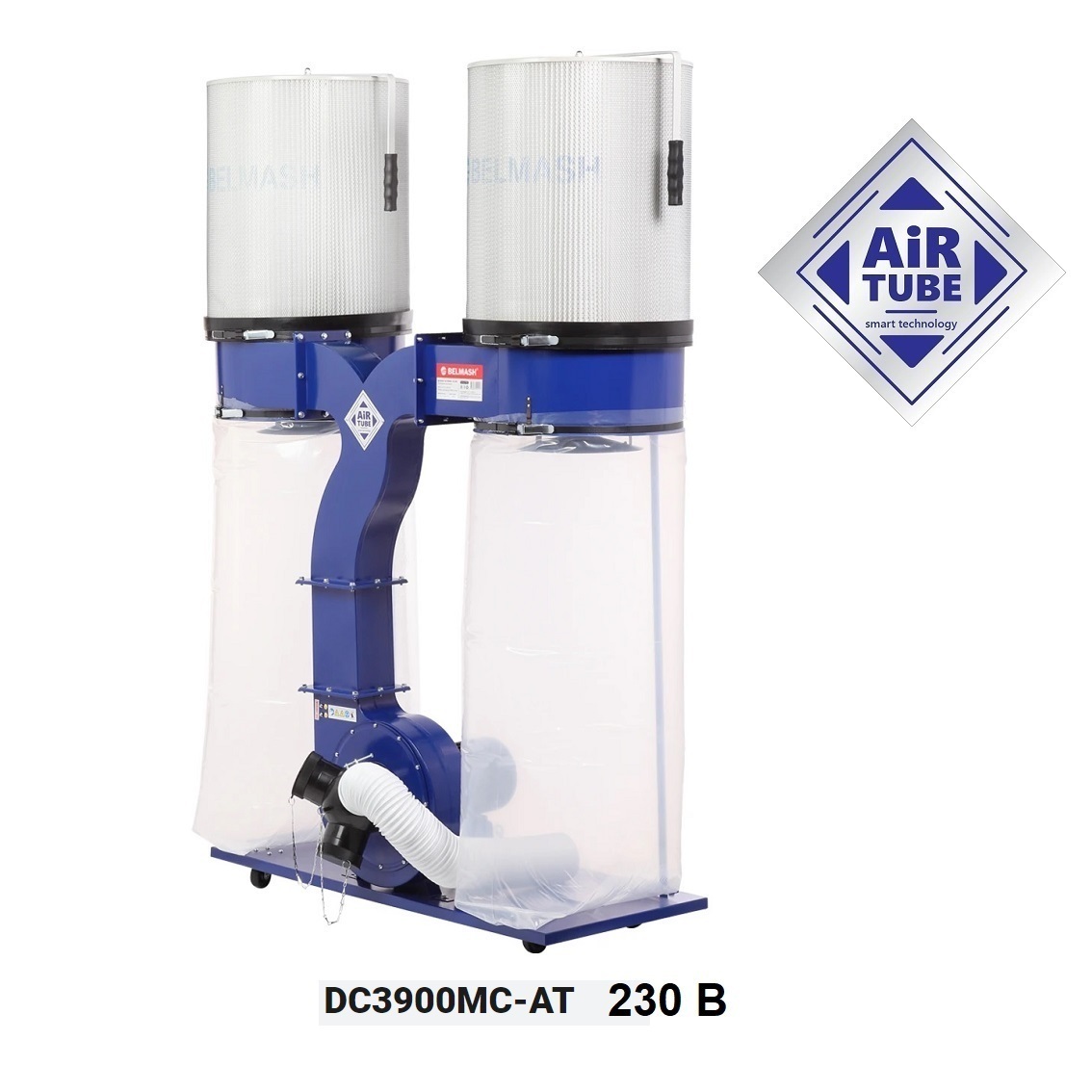

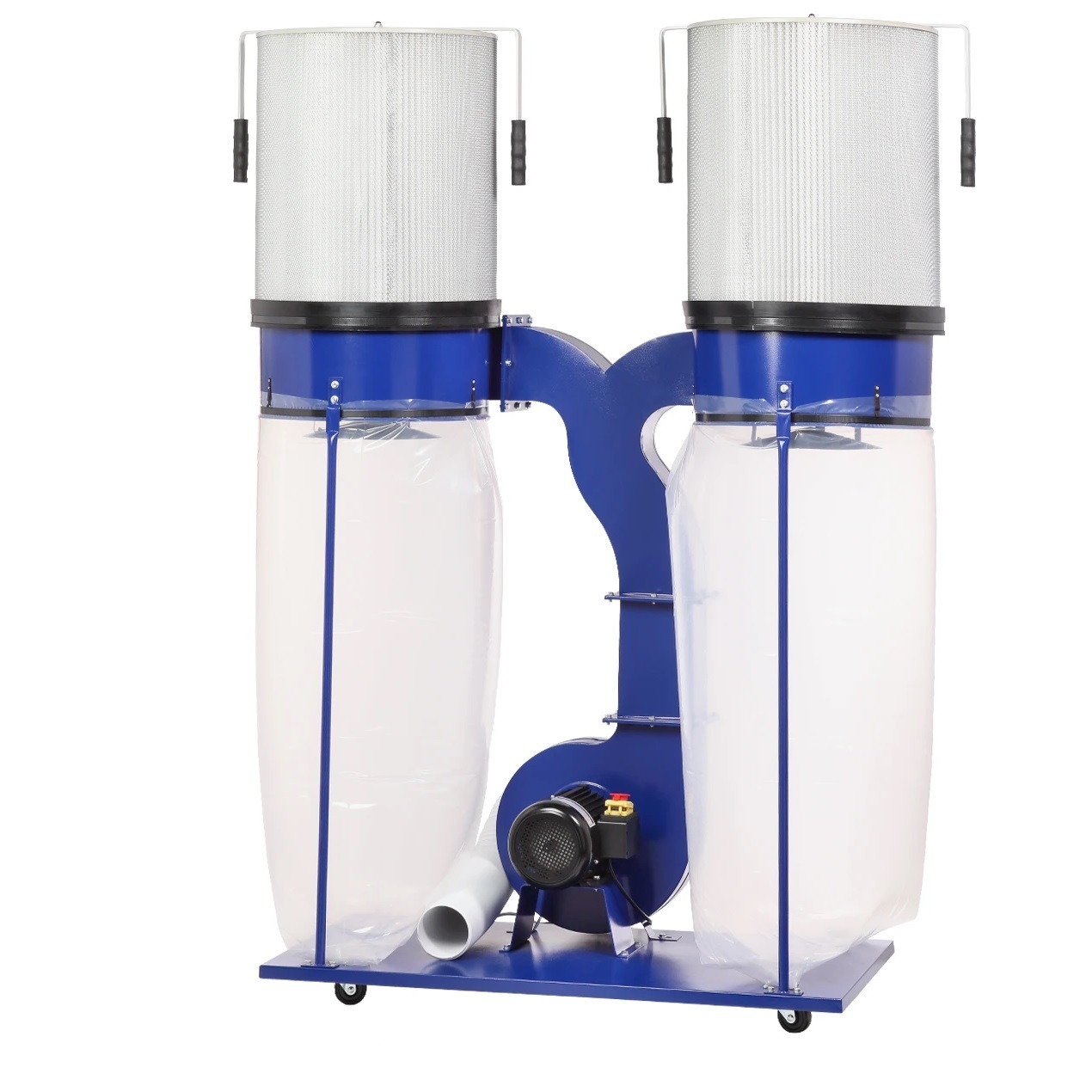

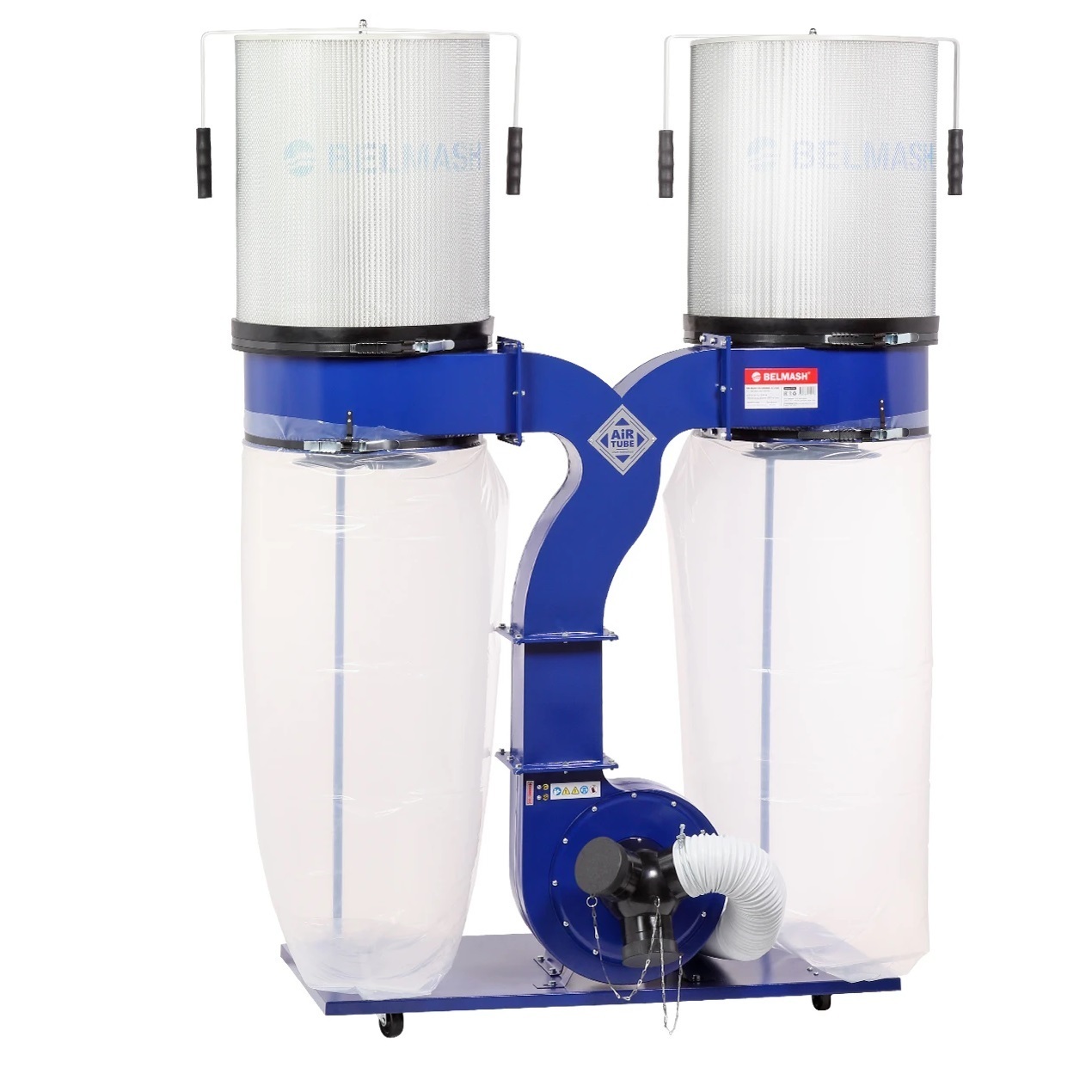

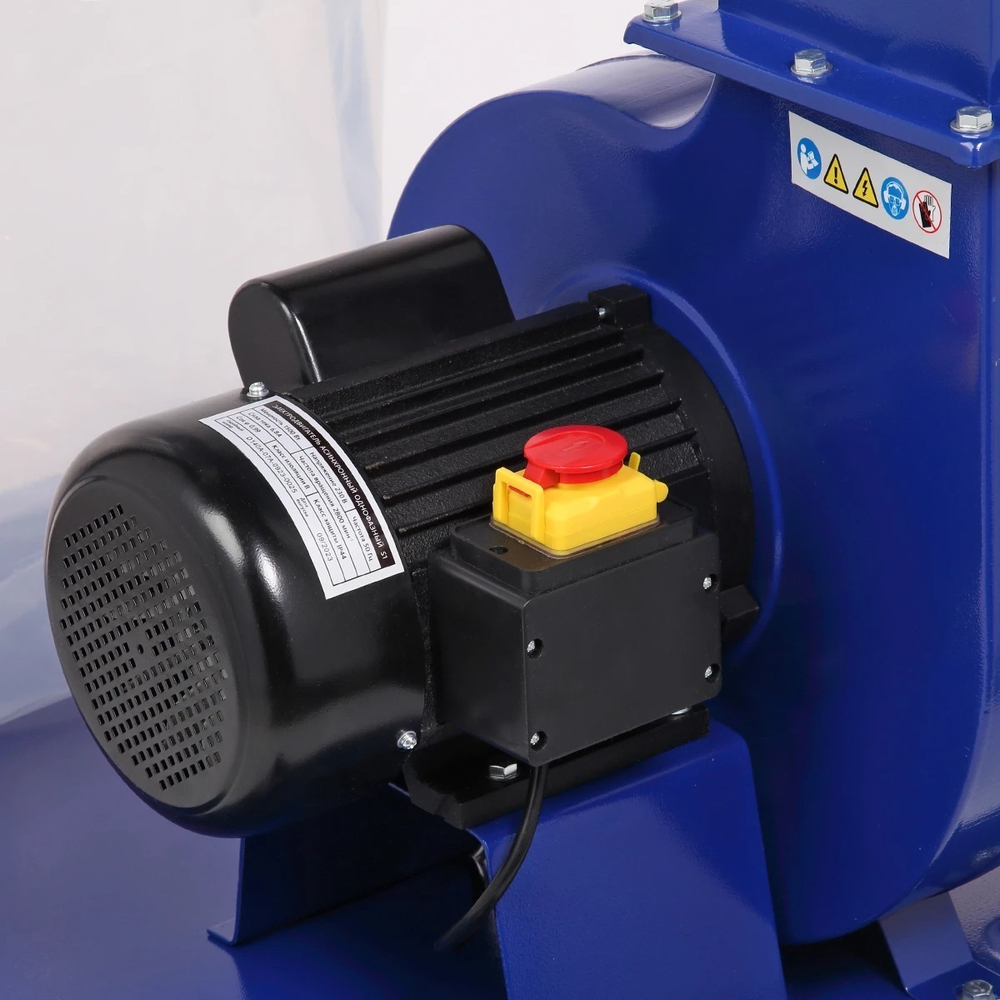

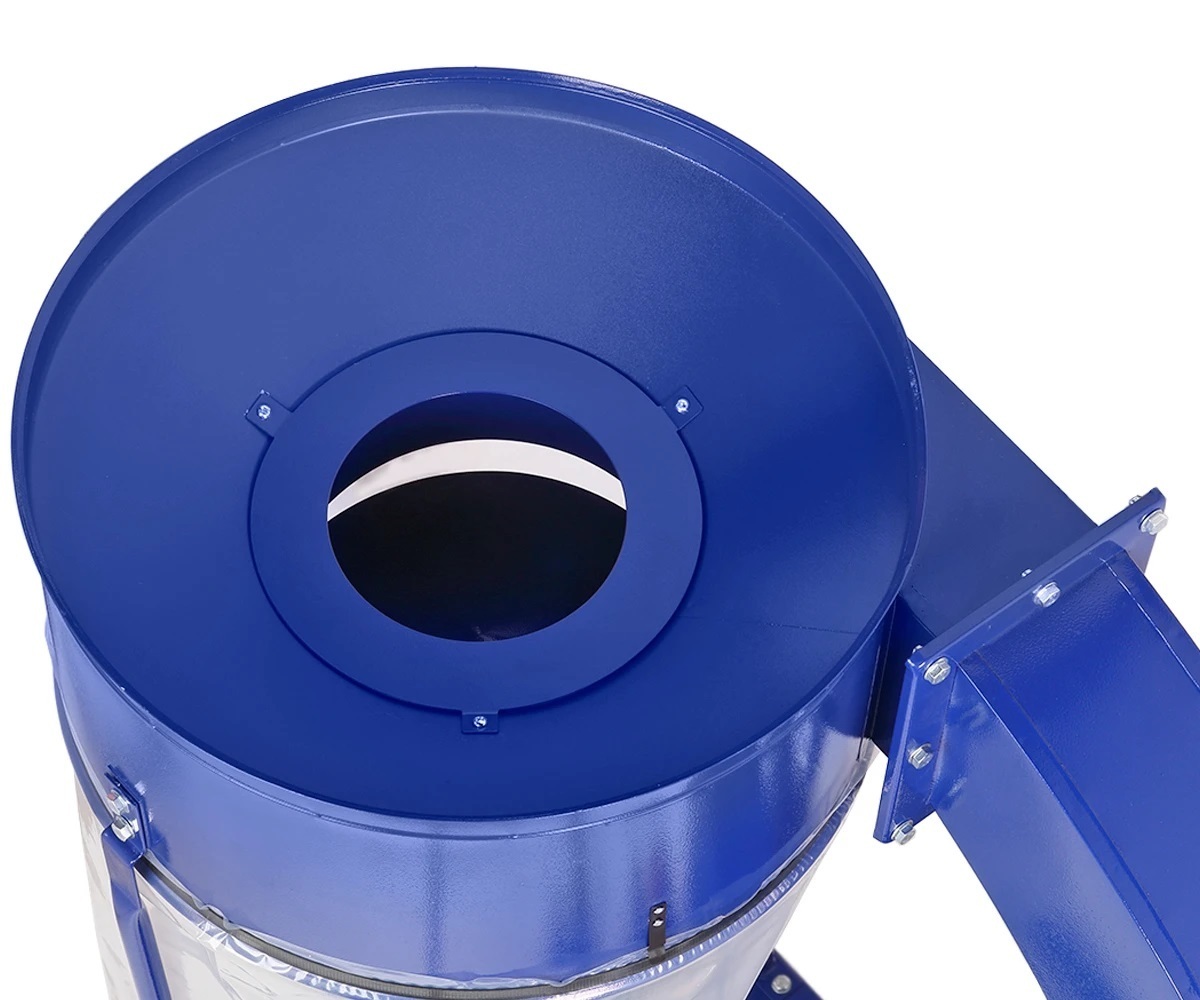

Одна из мощных моделей в линейке вытяжных установок 2,2 кВт. Рассчитана на подключение к однофазной сети 230 В. Двигатель асинхронный, крыльчатка и корпус выполнены из стали. Установка состоит из 2-х одинаковых секций: к разделительному корпусу зажимами присоединены фильтр - картридж сверху и стружкосборник снизу. Все элементы конструкции закреплены на общей платформе кронштейнами и стойками. Выходной патрубок улитки соединяется с обеими секциями тройником. Под основанием вытяжки установлены поворотные ролики для удобного перемещения по мастерской.

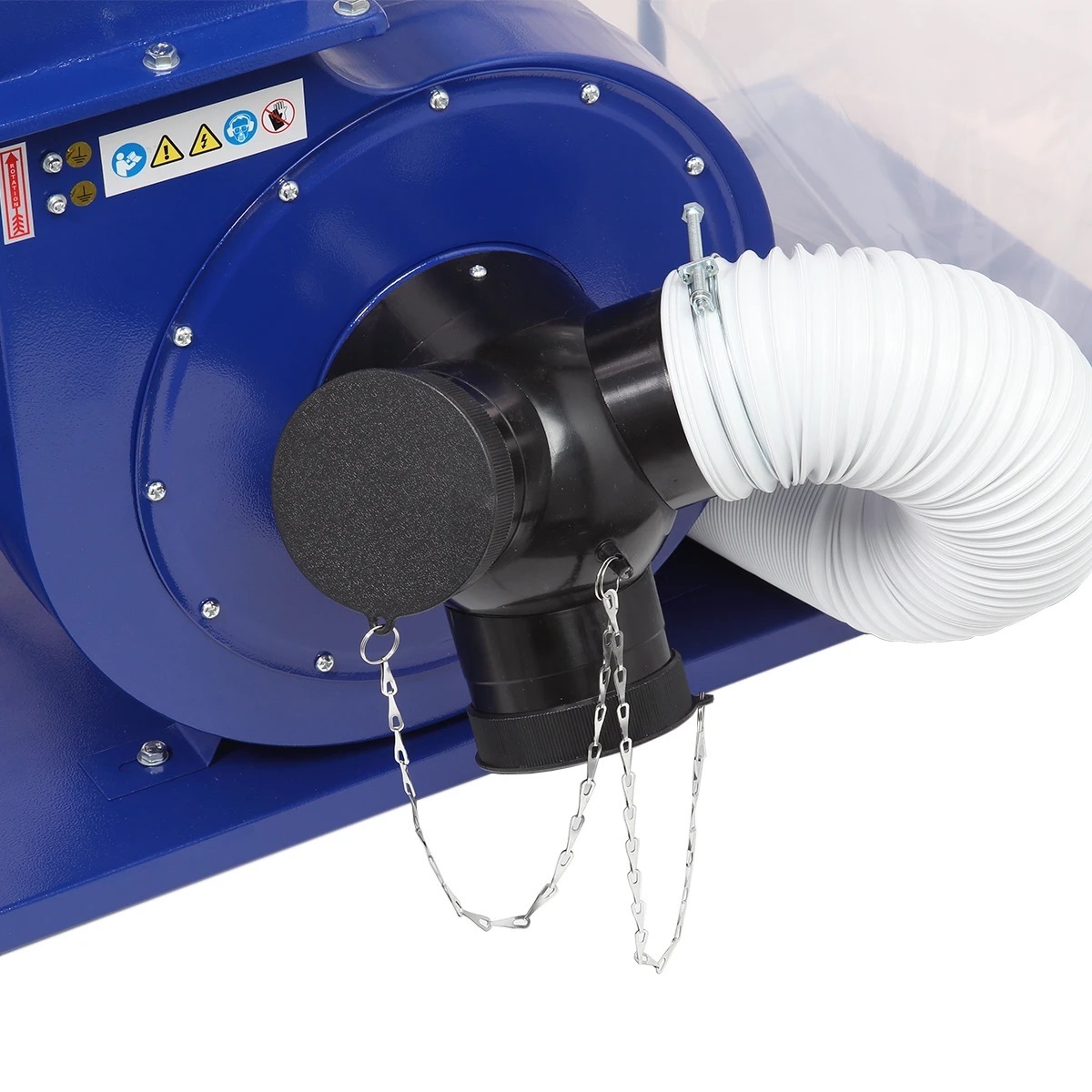

На входной патрубок вытяжки D 150мм устанавливается пластиковый адаптер с 3-мя входами D100мм. Одновременно можно подключить 3 точки удаления отходов резания. Не задействованные патрубки можно закрыть крышками. В комплект поставки входит 4-х секционный переходник.
Вытяжка имеет внушительные размеры: высота 2,05 м, ширина 1,42 м. Легко перемещается по мастерской за счет поворотных колес на основании.
Система Air Tube
-
увеличивает срок службы фильтрующего элемента
-
сохраняет максимальную производительность установки на более долгий срок
-
увеличивает эффективность процесса разделения отходов деревообработки на фракции.

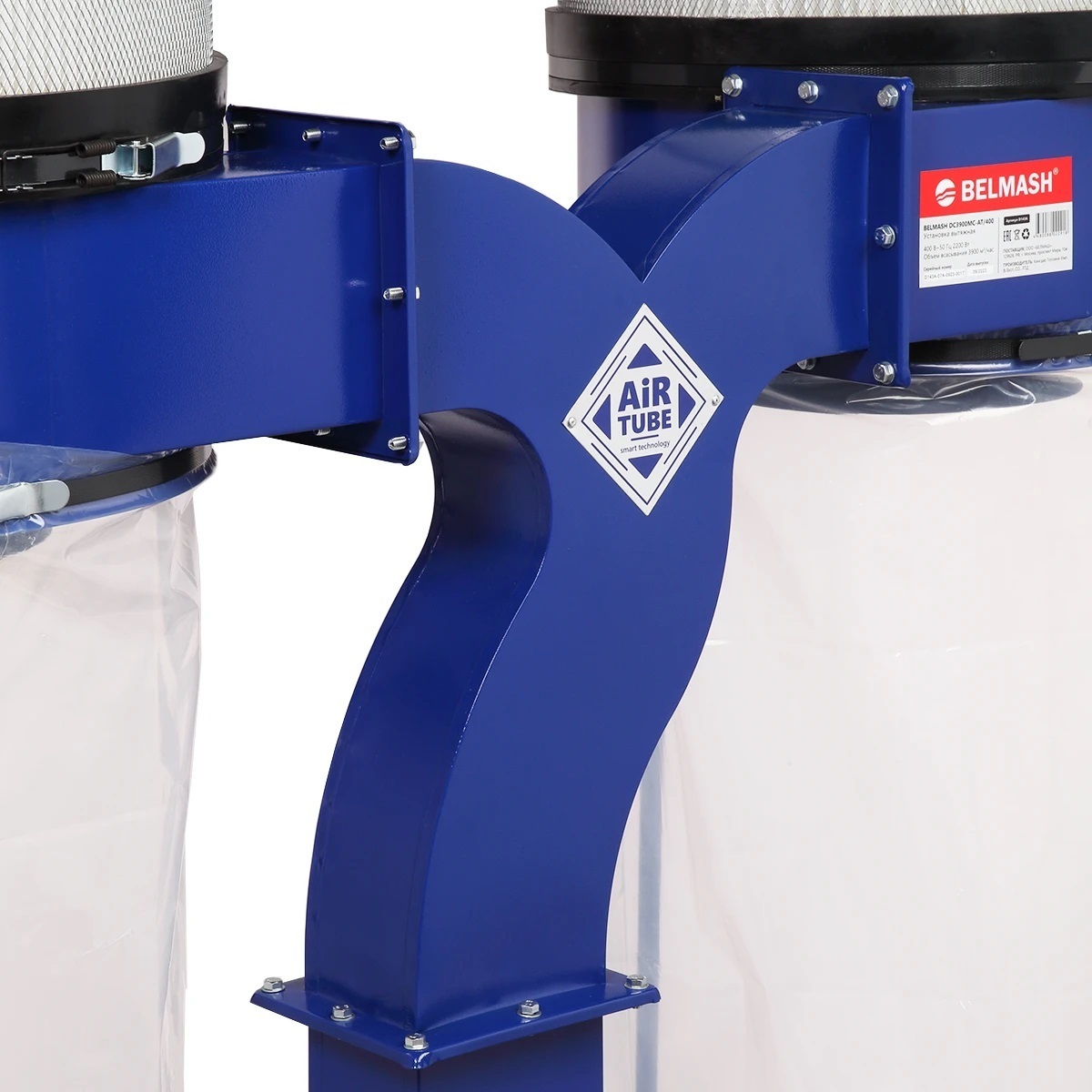

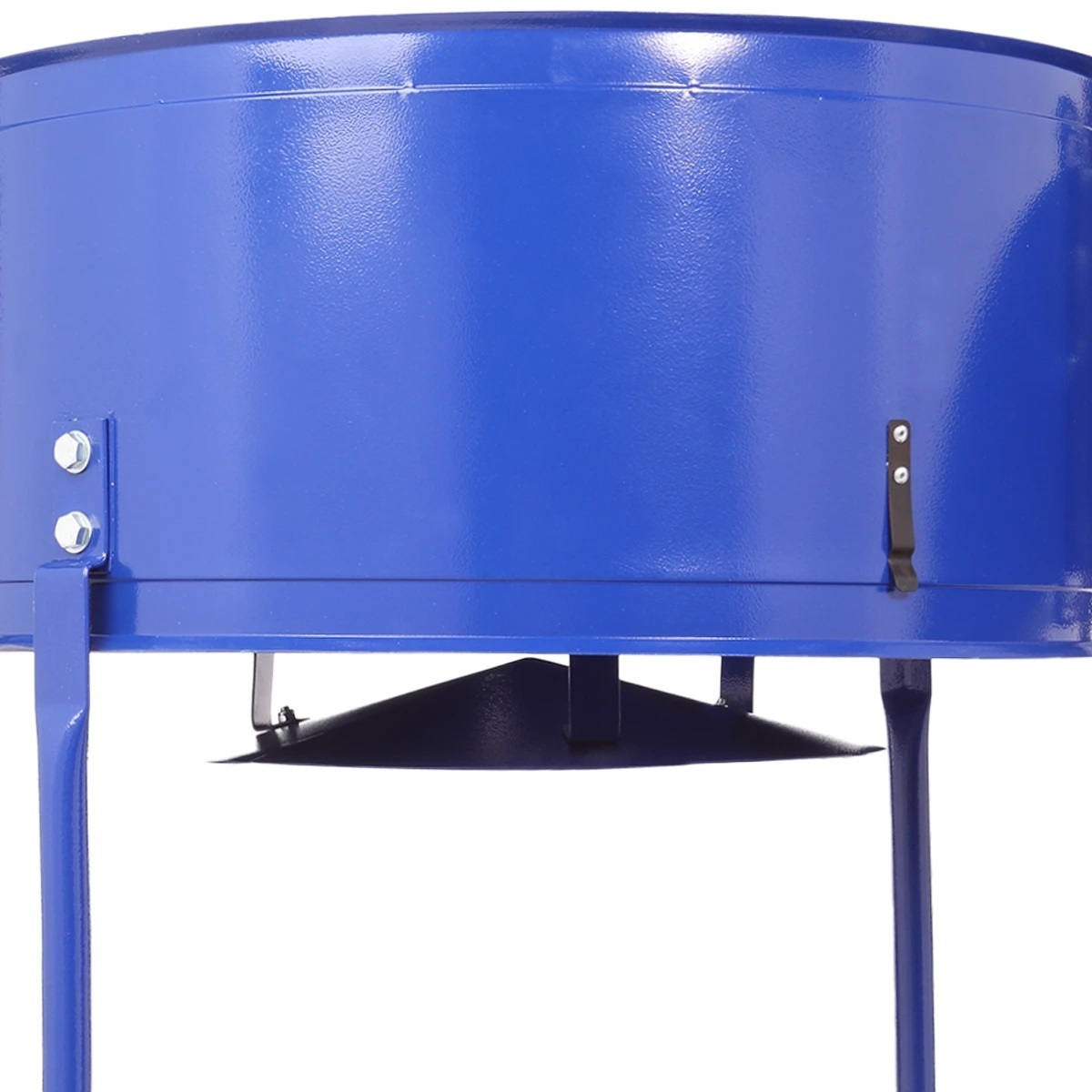

Основной принцип системы Air Tube - создание вращающегося воздушного потока за счет центробежной силы. Вращение потока воздуха разделяет частицы стружек, опилок, пыли от воздуха. Благодаря специальному разделителю более тяжелые частицы остаются в нижней части системы, более легкие частицы с воздухом направляются внутрь верхнего фильтра для дальнейшей очистки.
С системой будете реже очищать и менять фильтр - картридж, ощутимо сэкономите бюджет, время на обслуживание вытяжной установки.
Соответствует требованиям технических регламентов
ТР ТС 004/2011 «О безопасности низковольтного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
Преимущества
-
Наличие инновационной системы Air Tube
-
Фильтр - картриджи, которые удерживают частицы до 1 мкм. При работе со шлифовальными станками актуально
-

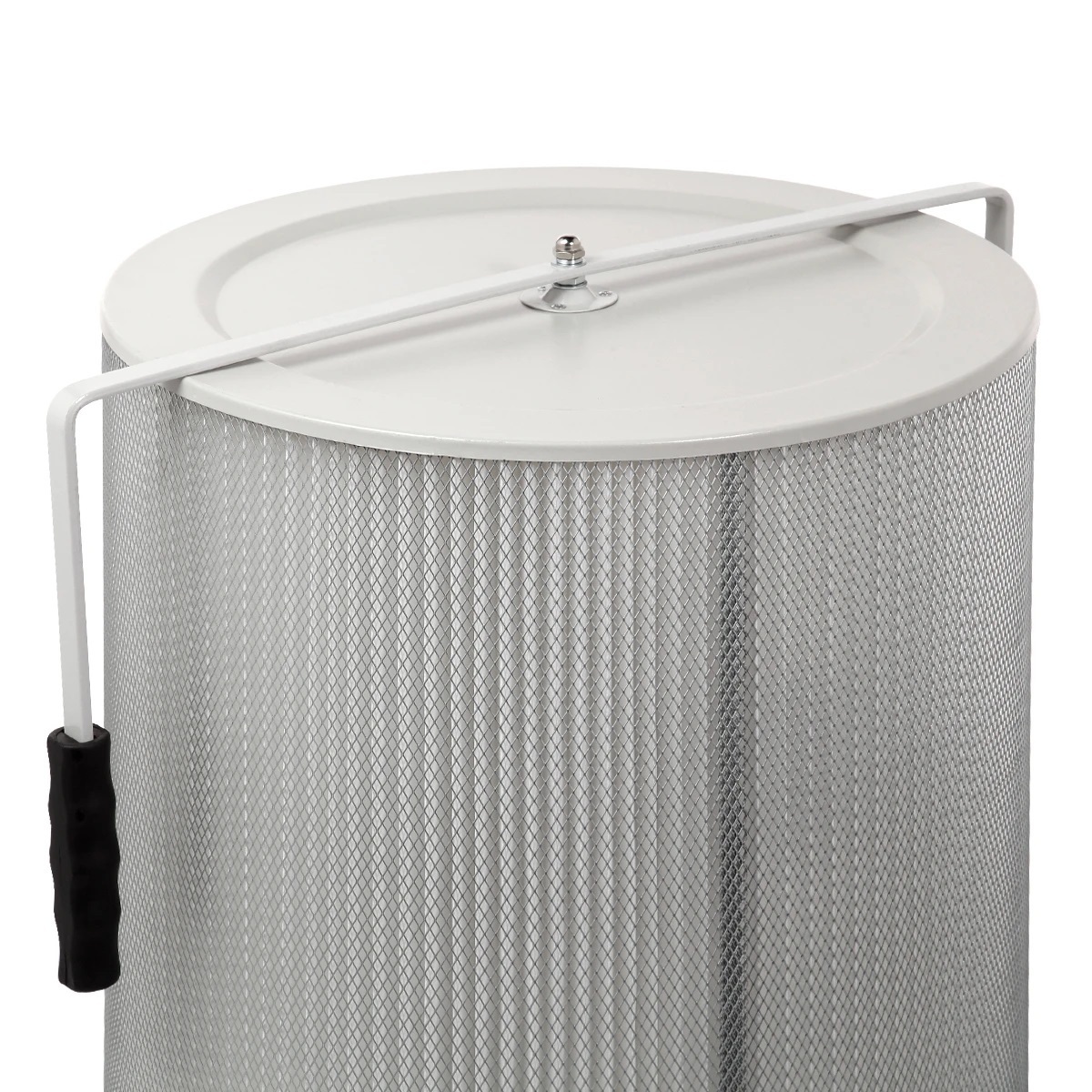

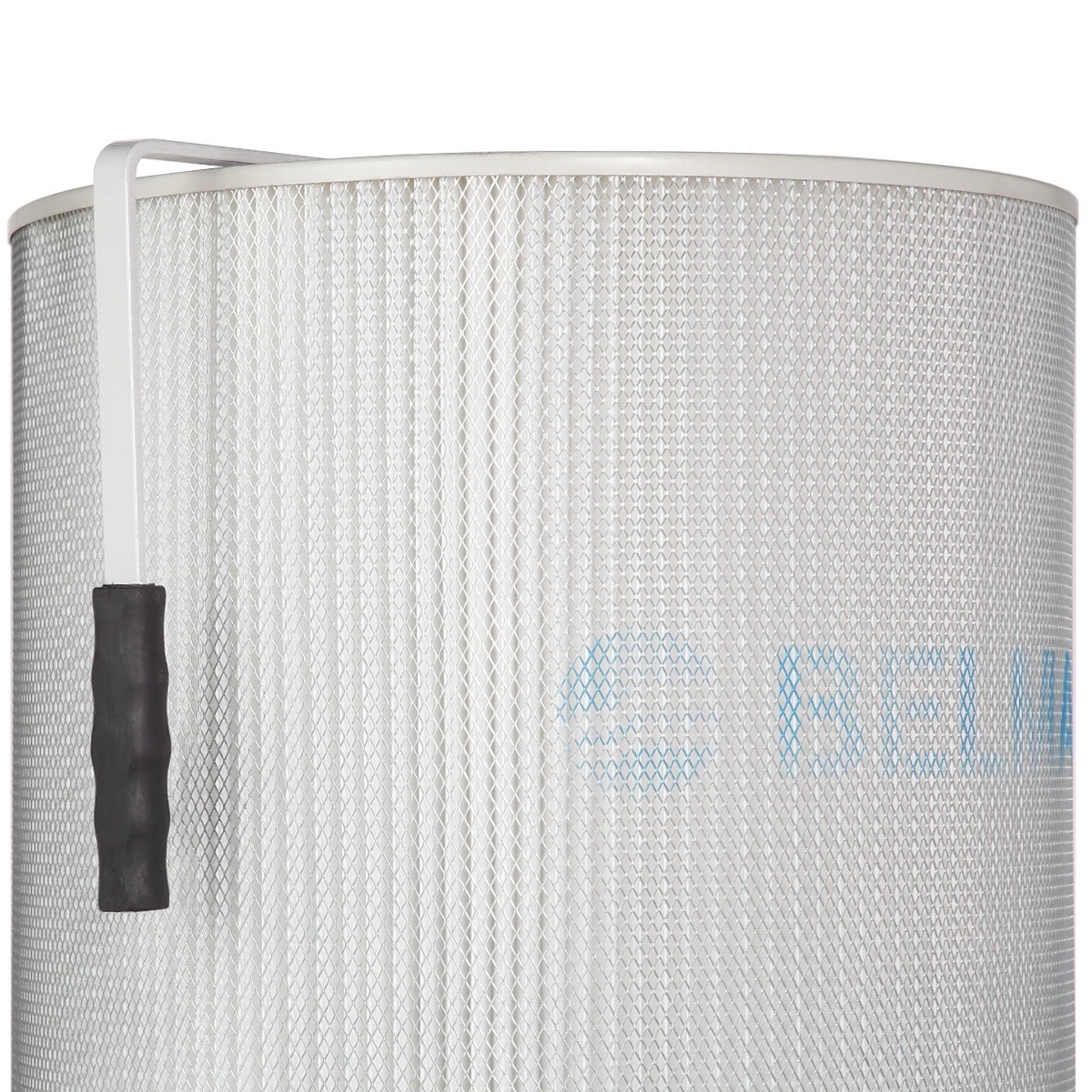

Быстрый процесс очистки за счет встроенной системы встряхивания. При проворачивании рукоятки специальная лопасть внутри сбивает отложения со складок фильтра
-
Переходной адаптер : подключение установки сразу к 3 точкам удаления отходов резания (к 1 станку или разным)
-

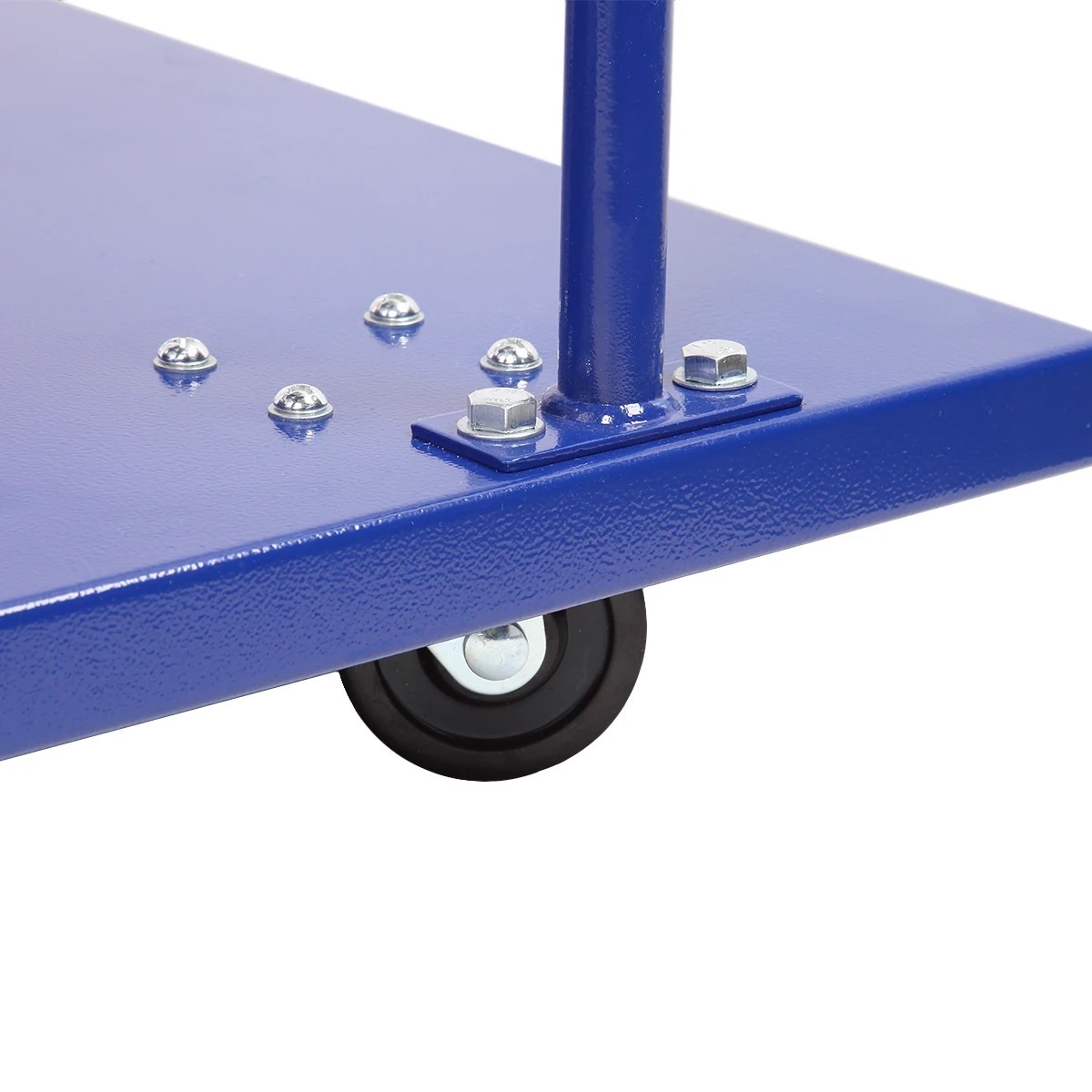

Мобильность за счет колес на платформе установки
-

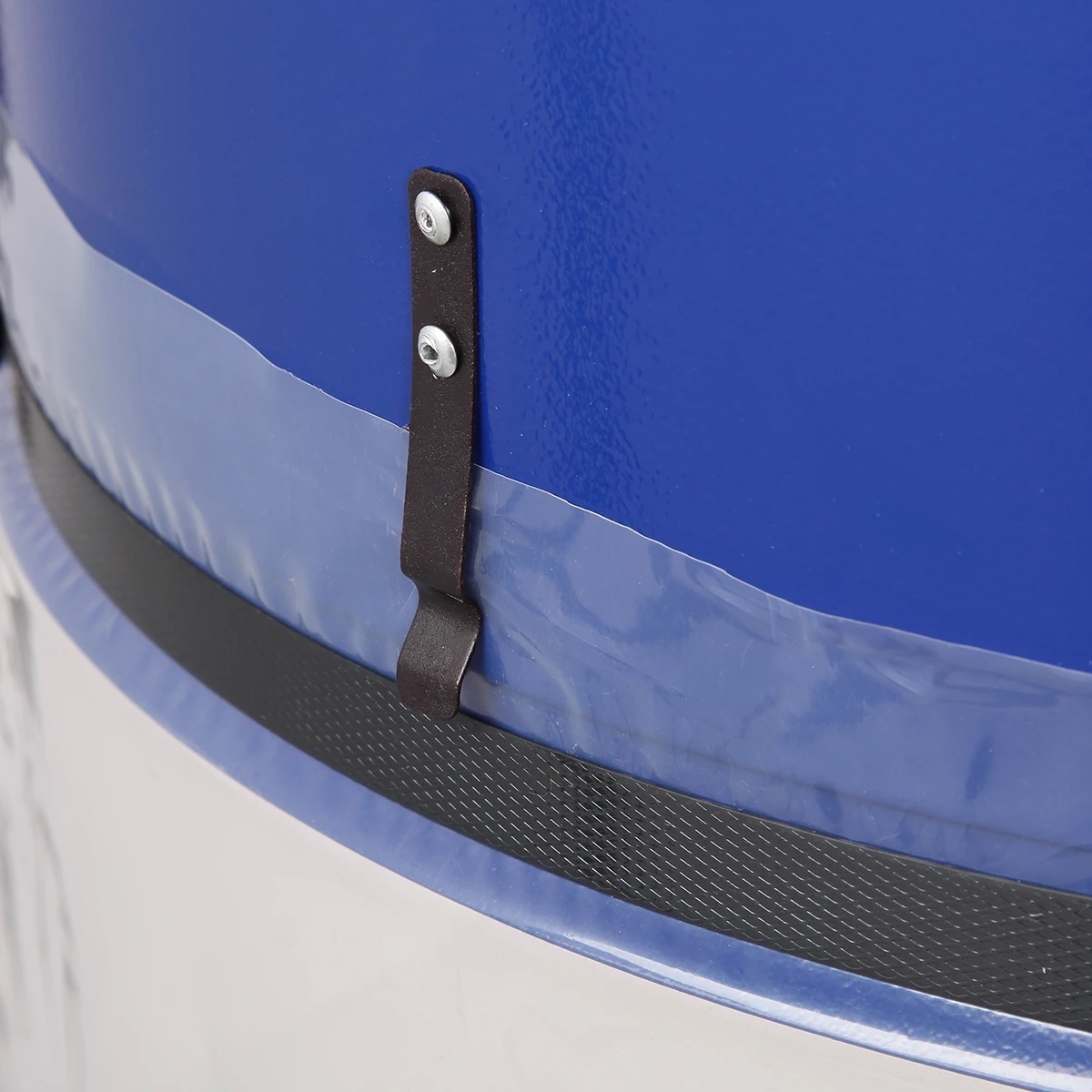

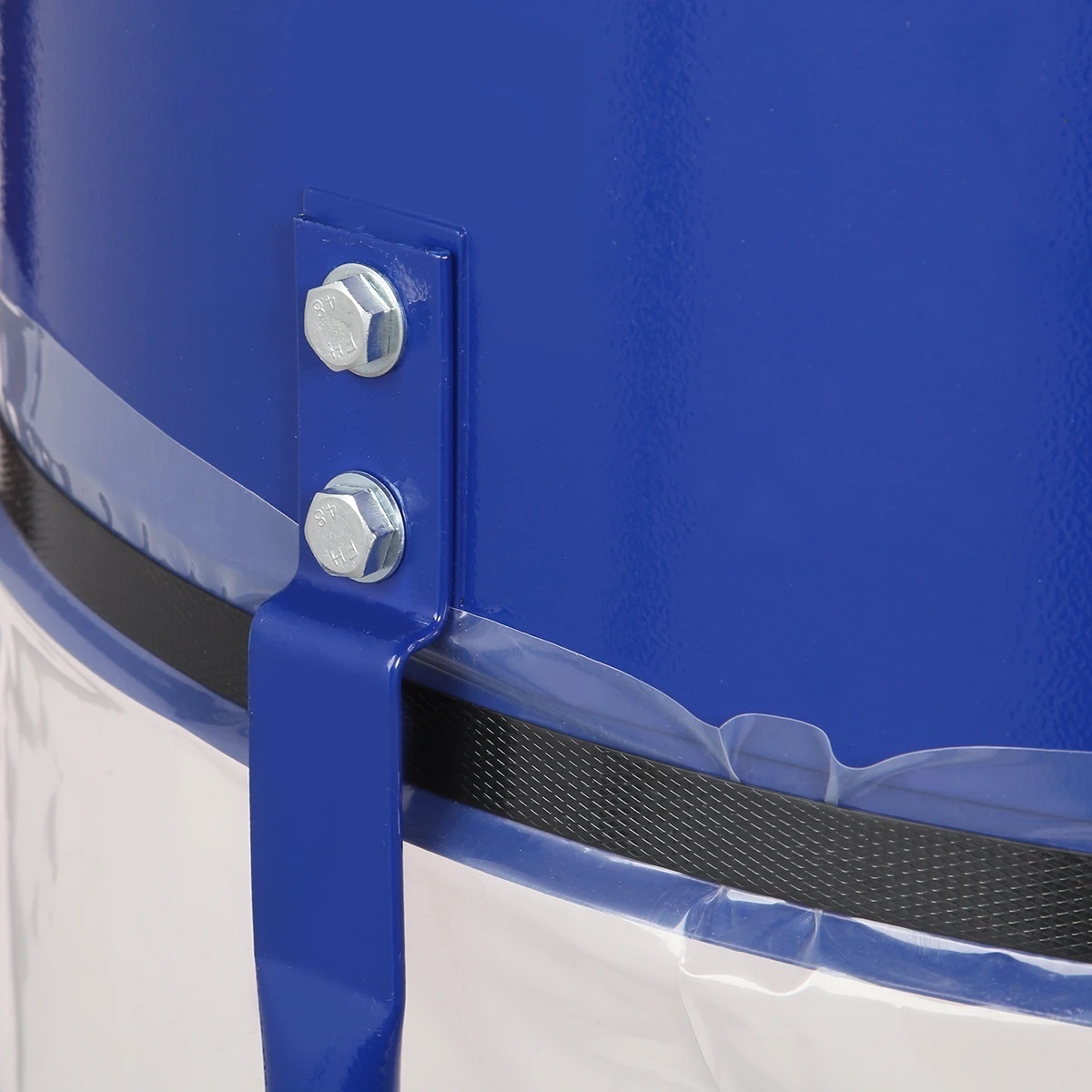

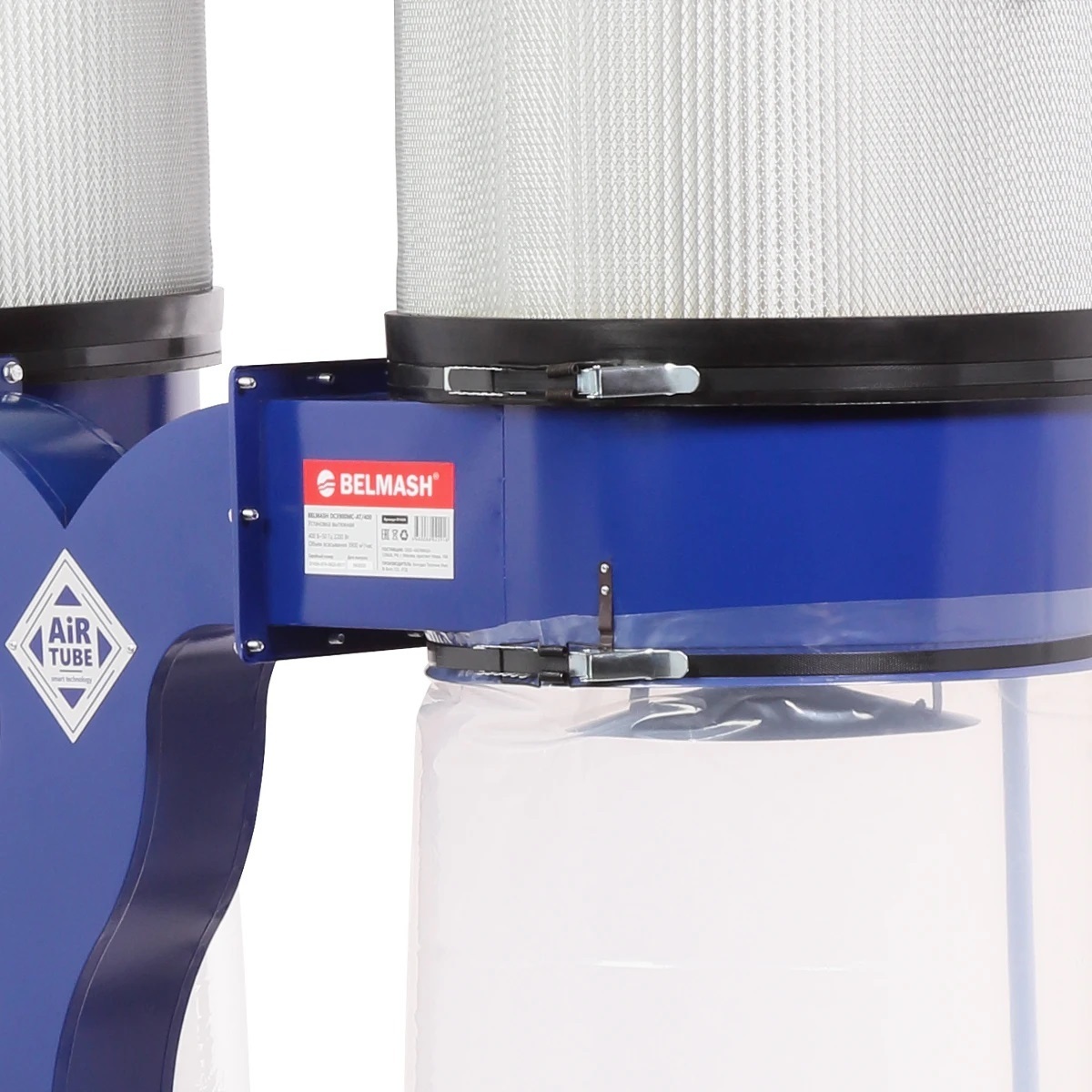

Монтаж / демонтаж фильтр - картриджа и стружкосборника путем отсоединения зажимов (без специальных инструментов)
-
Стальная крыльчатка
Характеристики
Система Air Tube Да
Мощность 2200 Вт
Объем стружкосборника 190 л
Объем всасывания 3900 м3/час
Частота вращения крыльчатки 2800 об./ мин
Разрежение воздуха 1800 Па
Напряжение питающей сети 230 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Размер стружкосборника (Д В) 500 x 1100 мм
Уровень фильтрации 1 мкм
Диаметр крыльчатки 300 мм
Диаметр входного патрубка 150 мм
Диаметры 4-х секционного переходника 97/93-68/63 62/58-45/40 39/35-39/35 34/28,5-35/28,5 мм
Диаметр шланга подключения 100 мм
Количество входных патрубков 3 шт.
Размер фильтрующего элемента (Д x Ш x В) 510 x 610 мм
Фильтрующий элемент Фильтр-картридж
Тепловая защита Да
Уровень звукового давления (шума) 85,5 дБ
Размер упаковки место 1 (Д Ш В) 1170 x 590 x 570 мм
Размер упаковки место 2 (Д Ш В) 560 x 560 x 690 мм
Размер упаковки место 3 (Д Ш В) 560 x 560 x 690 мм
Габаритный размер (Д Ш В) 1420 x 700 x 2250 мм
Масса нетто 67,3 кг
Масса брутто 75,5 кг
Комплектация
Узел вытяжной в сборе 1
Основание установки 1
Кронштейн электродвигателя 1
Корпус разделительный 2
Мешок-стружкосборник 4
Зажим мешка-стружкосборника 4
Адаптер переходной 1
Патрубок четырехсекционный 1
Крышка адаптера* 2
Колесо 4
Уплотнитель 4
Стойка 2
Труба соединительная 1
Удлинение трубы соединительной 1
Шланг подключения 1
Хомут 2
Фильтр-картридж 2
Рукоятка очистки 2
Зажим фильтр-картриджа 2
Уплотнитель фильтр-картриджа 2
Комплект крепежа 3
Упаковка 3
Производство BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
