Применение
Для мастреских, хобби.
Только для обработки древесины и подобных ей материалов.
Описание

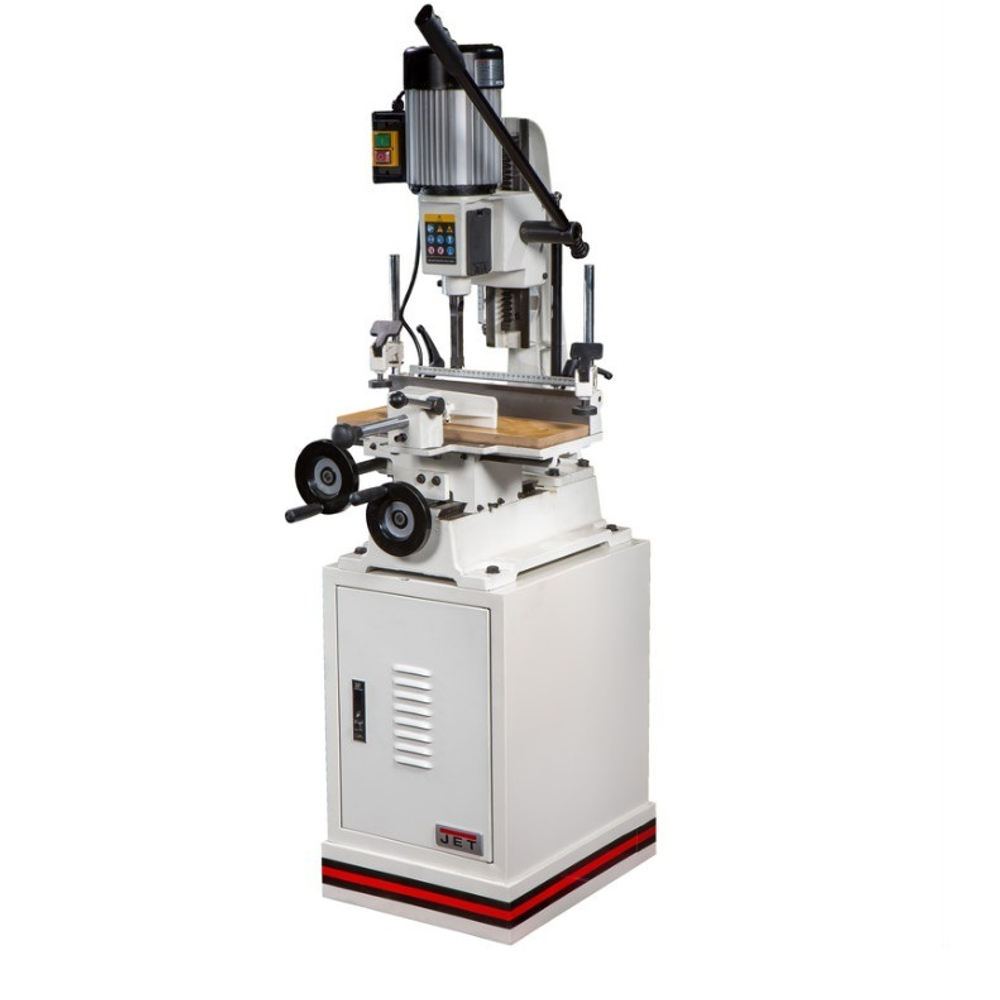

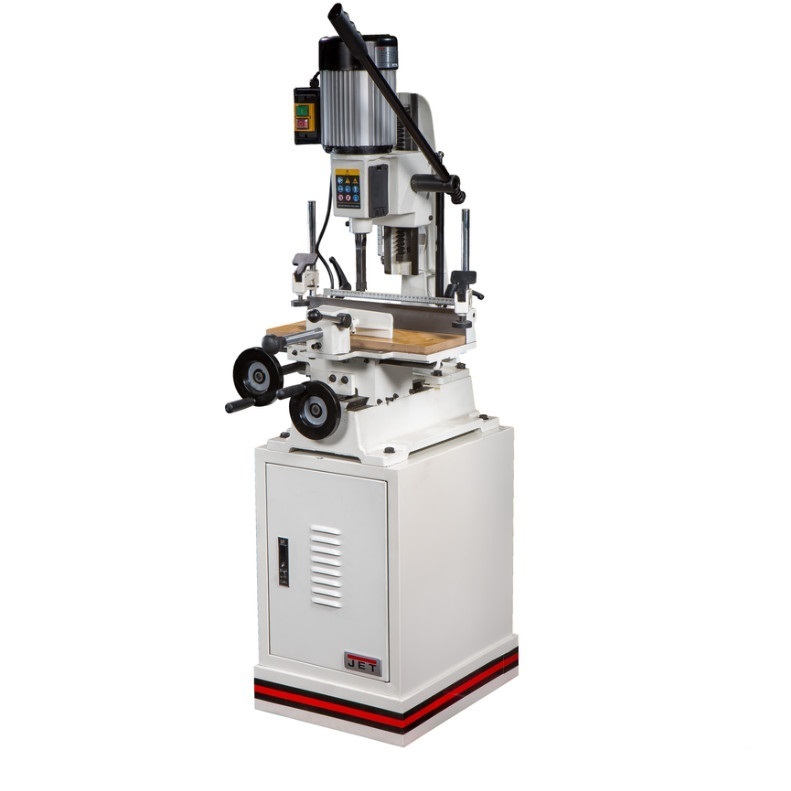

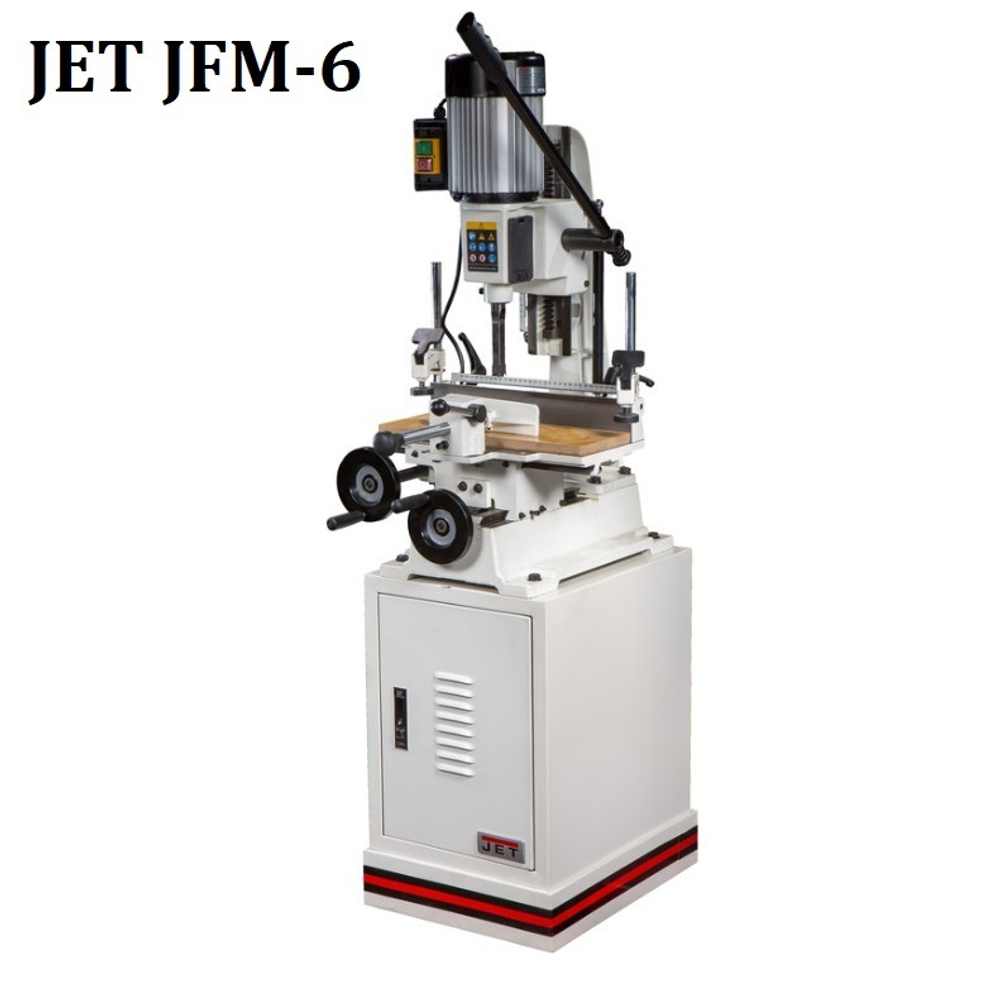

Долбёжно-пазовальный станок JET JFM-6 хорошо оснащенный, удобный и точный в работе настольный станок
Основание, колонна, рабочий стол, упоры и прижимы заготовки выполнены из массивных чугунных отливок, что обеспечивает высокую точность и отсутствие вибраций при работе. В комплект поставки входит металлическая тумба-основание с отсеком для хранения инструментов.
Предусмотрено несколько вариантов фиксации заготовки, что позволяет выбрать наиболее удобный способ работы. Прежде всего, деталь можно вручную прижимать к основному упору, жестко закрепленному на столе параллельно продольной оси подачи. Для подпора с другой стороны есть параллельный ему подвижный упор с эксцентриковым стопором выбранного положения. С двух сторон стола на вертикальных штангах смонтированы два одинаковых вертикальных прижима. Их можно поворачивать на оси и сдвигать вверх или вниз, отжав пластинчатый стопор (как на трубных струбцинах); прижим производится эксцентриковым механизмом. Наконец, для продольного позиционирования заготовок есть торцевой упор с несколькими степенями свободы для установки в разных плоскостях.

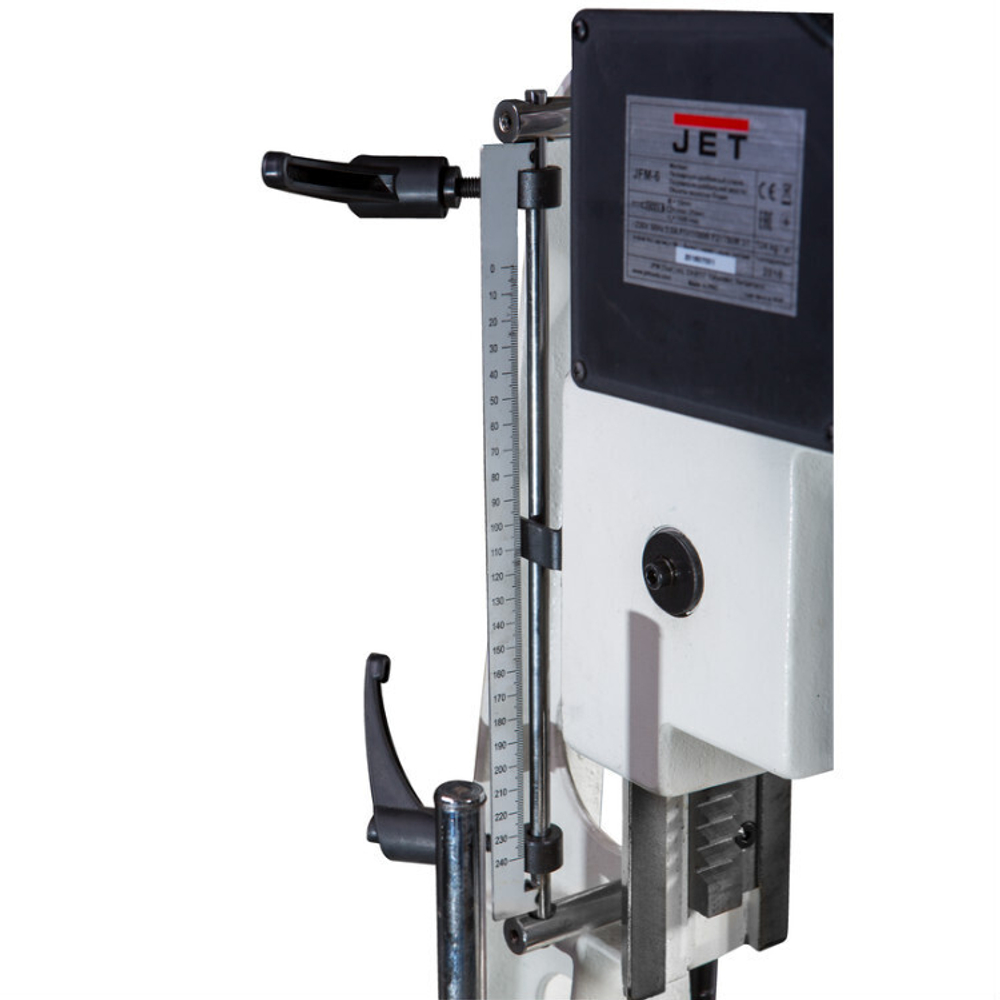

Стол можно подавать по двум горизонтальным осям при помощи вращающихся маховиков. Есть регулируемые ограничители хода. Вертикальная подача производится рычагом и тоже имеет ограничители, которые легко выставить, пользуясь предусмотренной шкалой. Положение самого рычага можно менять в зависимости от высоты заготовки или резца. Эта операция производится без вспомогательного инструмента: достаточно отвести рычаг в сторону для разблокировки зубчатой муфты и переставить его.
Продуманная, качественно изготовленная конструкция этого станка позволят выполнять пазы под прямым углом к поверхности заготовки с профессиональной точностью, быстро и с минимальными затратами усилий на предварительную настройку.
Станок предназначен для работы в закрытых помещениях и должен быть прочно установлен на твердой горизонтальной поверхности
Перед запуском станка всегда закрывайте защитное ограждение патрона. Необходимо соблюдать предписания о минимальных и максимальных размерах заготовки.
Не удаляйте стружку и части заготовки до тех пор, пока станок полностью не остановится.
Во избежание повышенной концентрации пыли в воздухе используйте подходящую систему сбора и фильтрации пыли. Очищайте станок от пыли после каждого использования и при необходимости.
Для лучшей производительности резец и сверло должны быть всегда острыми. Заточите сверло с помощью небольшого надфиля, повторяя первоначальную форму инструмента.
Преимущества
-

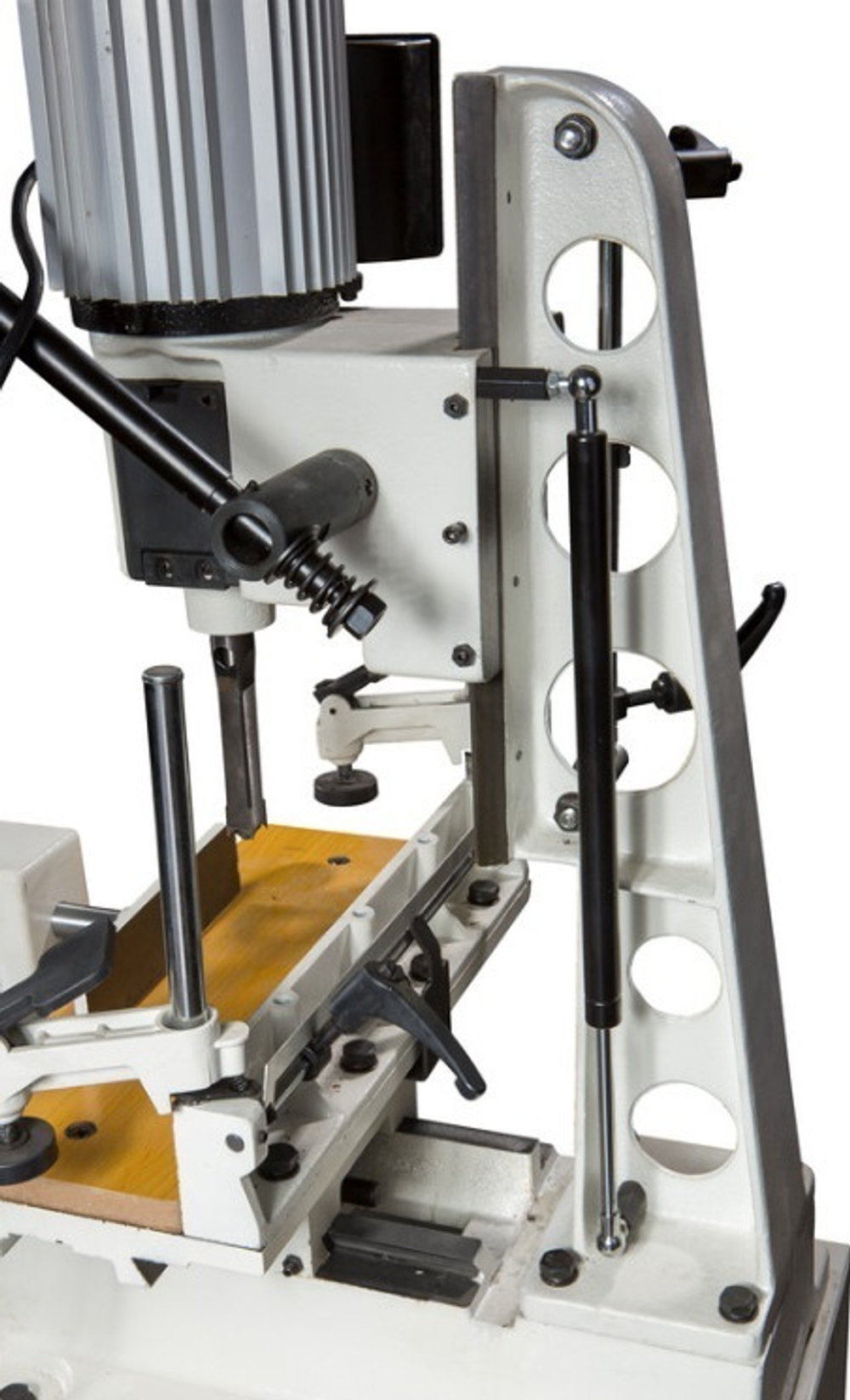

Реечный механизм подачи с газовым упором
-
Механизм быстрой регулировки высоты рычага подачи резца
-
Регулируемый упор глубины фрезерования
-
Продольный упор заготовки
-
Горизонтальный прижим (упор) заготовки с эксцентриковой фиксацией
-
Два вертикальных эксцентриковых прижима заготовки
-
Регулируемый торцевой упор заготовки
-

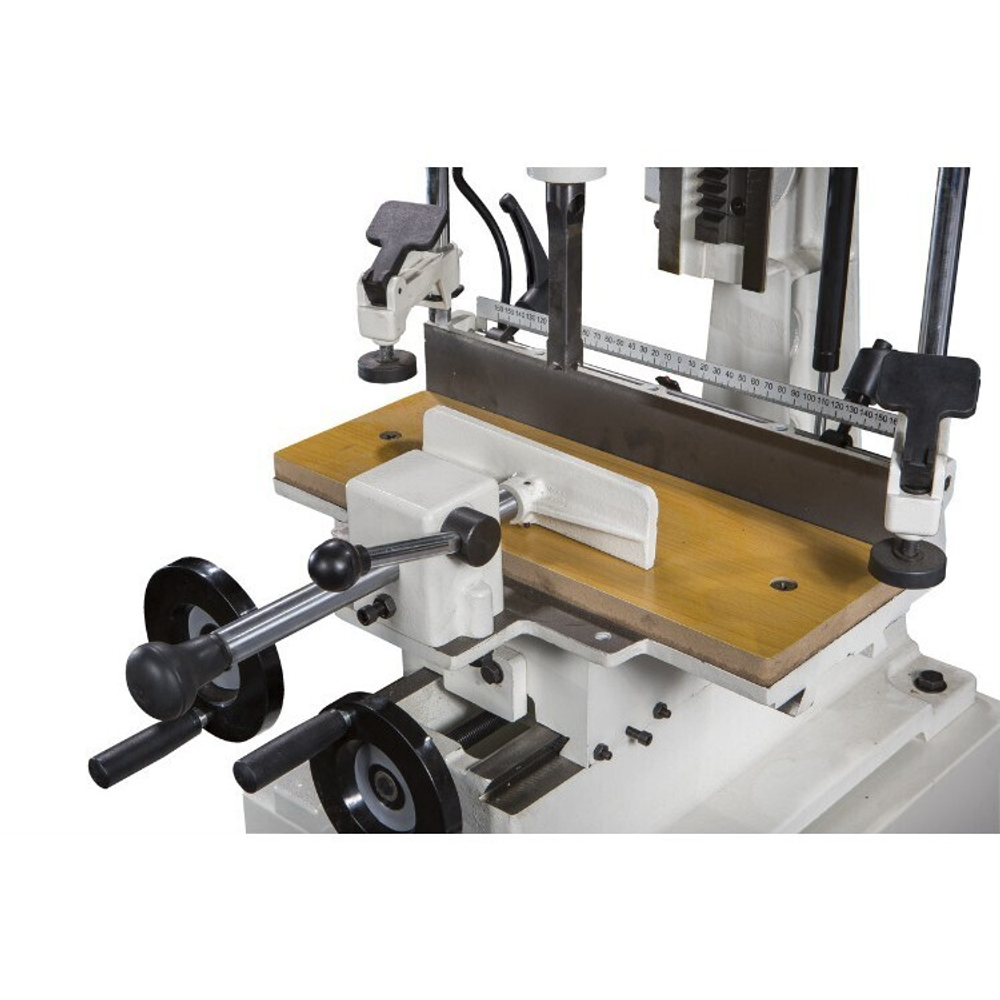

Координатный рабочий стол с маховиками подачи по осям
-
Регулируемые ограничители хода по осям
-
Рабочий стол из чугунного литья с деревянной накладкой
Характеристики
Напряжение, В 230
Потребляемая (выходная) мощность, кВт 1,1 (0,75)
Частота вращения шпинделя на холостом ходу, об/мин 1420
Максимальный диаметр зажима сверлильного патрона 16 мм
Максимальный размер резца (твердые/ мягкие породы) 16/ 19 мм
Ход резца 220 мм
Максимальная высота заготовки от стола, мм 320
Ход стола по осям (продольный/ поперечный) 175/ 150 мм
Размеры упора заготовки (ДхВ) 70х400 мм
Максимальное расстояние от упора до центра резца 140 мм
Длина, мм 850
Ширина, мм 700
Высота, мм 1720
Масса, кг 85
Длина в упаковке, см 56
Ширина в упаковке, см 48
Высота в упаковке, см 82
Масса в упаковке, кг 96
Комплектация
Сверлильный патрон и зажимной ключ

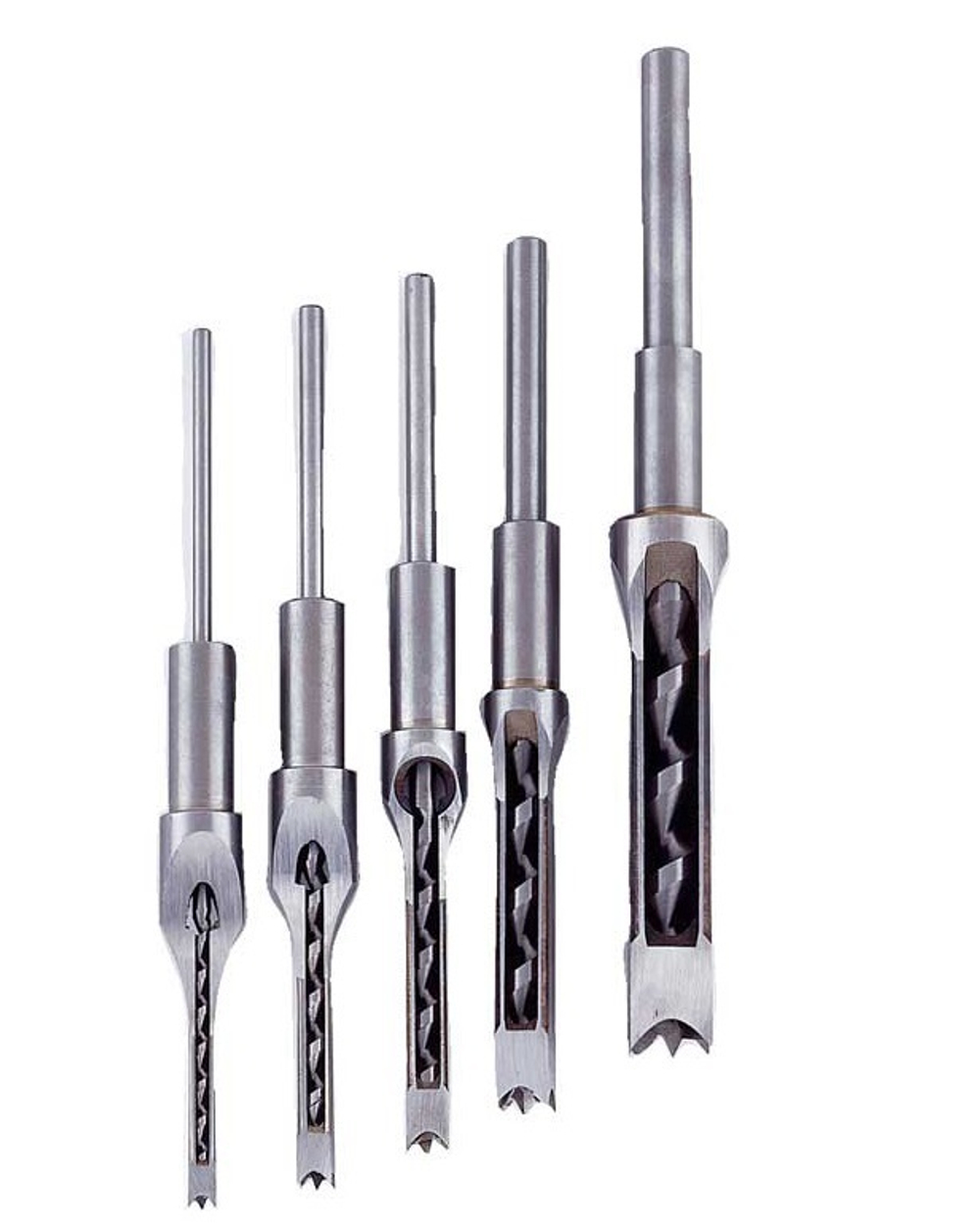

Втулка для установки резцов с хвостовиком 3/439;39;
Торцевой упор
Вертикальные прижимы заготовки
Горизонтальный прижим заготовки
Накладка из МДФ для рабочего стола
Закрытая подставка с отсеком для инструмента
Производство Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
