Применение
Нужен для стыковки деталей под любыми углами (применяется при создании сложных конструкций, наподобие многогранных оконных рам).
Такая операция, как врезка замков в готовые изделия (дверное полотно, оконный переплет и пр.), тоже может выполняться, несмотря на их большой габарит. Для этого сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в этом положении. Деталь располагают на полу с использованием подкладок необходимой толщины.
Описание

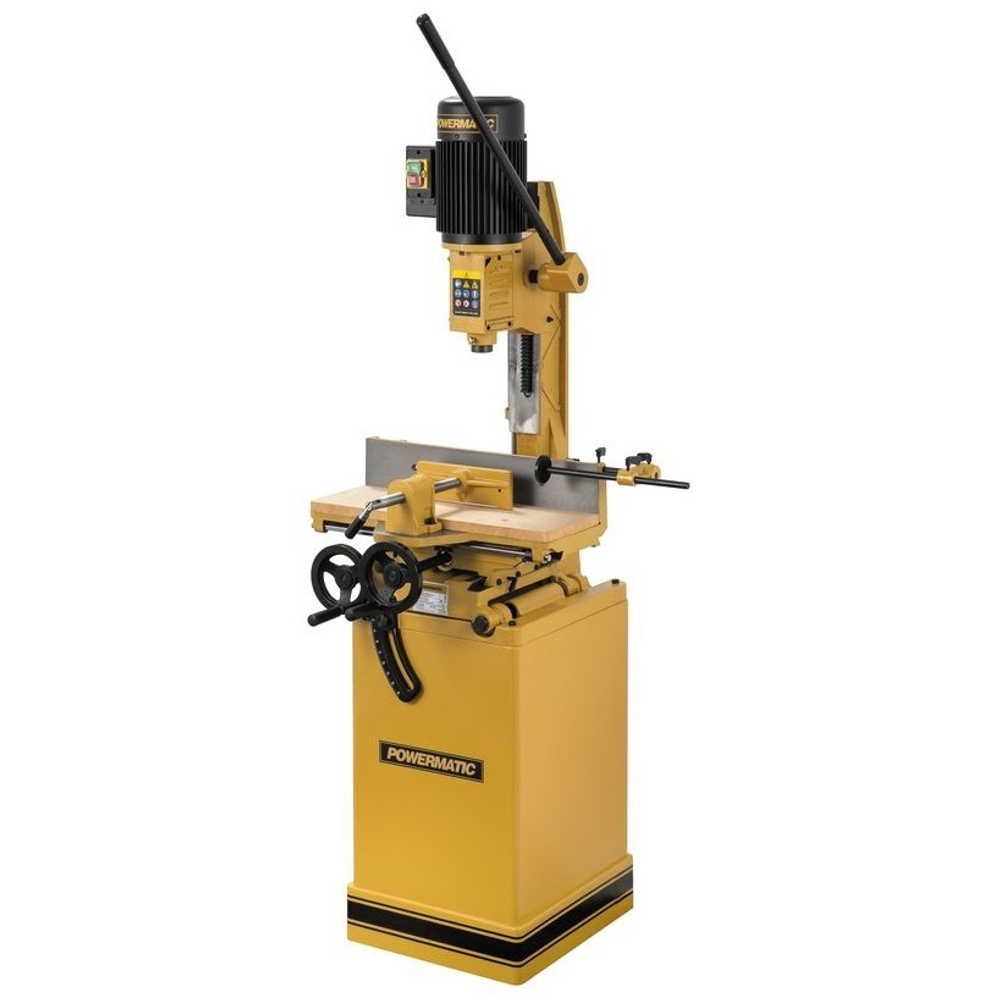

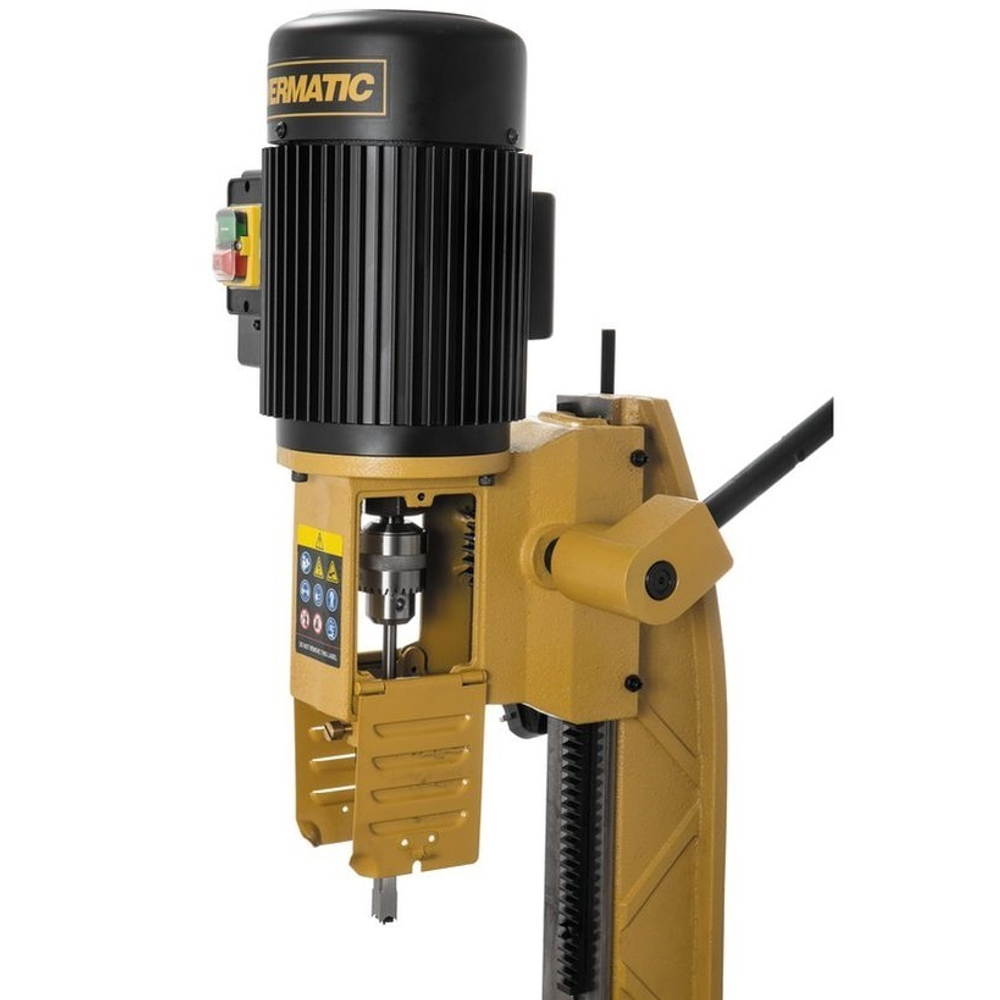

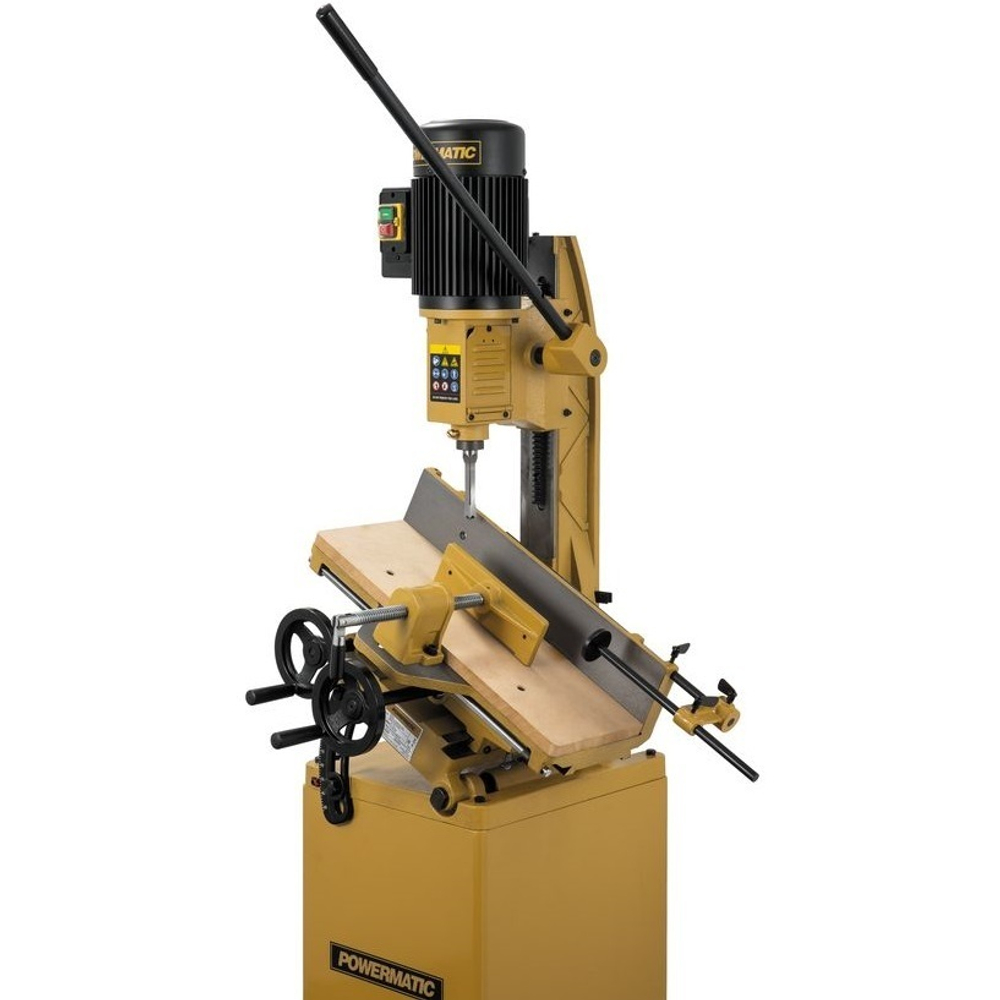

Профессиональный долбёжно-пазовальный станок Powermatic 719T, оснащенный координатным столом и механизмом его наклона.
Регулировка наклона производится по транспортирной шкале с передней стороны станка, фиксация сквозным винтовым зажимом сразу с двух сторон основания.
Стол с подачей по двум осям оборудован винтовым прижимом заготовки, на нём обрабатывают детали высотой до 195 мм.
Возможность делать поперечные и продольные пазы за одну установку заготовки обеспечивает высокую точность и простоту эксплуатации.
Предусмотрен регулируемый торцевой упор, удобный для выполнения многократно повторяющихся операций с одинаковыми изделиями.
Станок отличается удачным сочетанием универсальности и точности при сравнительно компактных размерах.
Преимущества
-

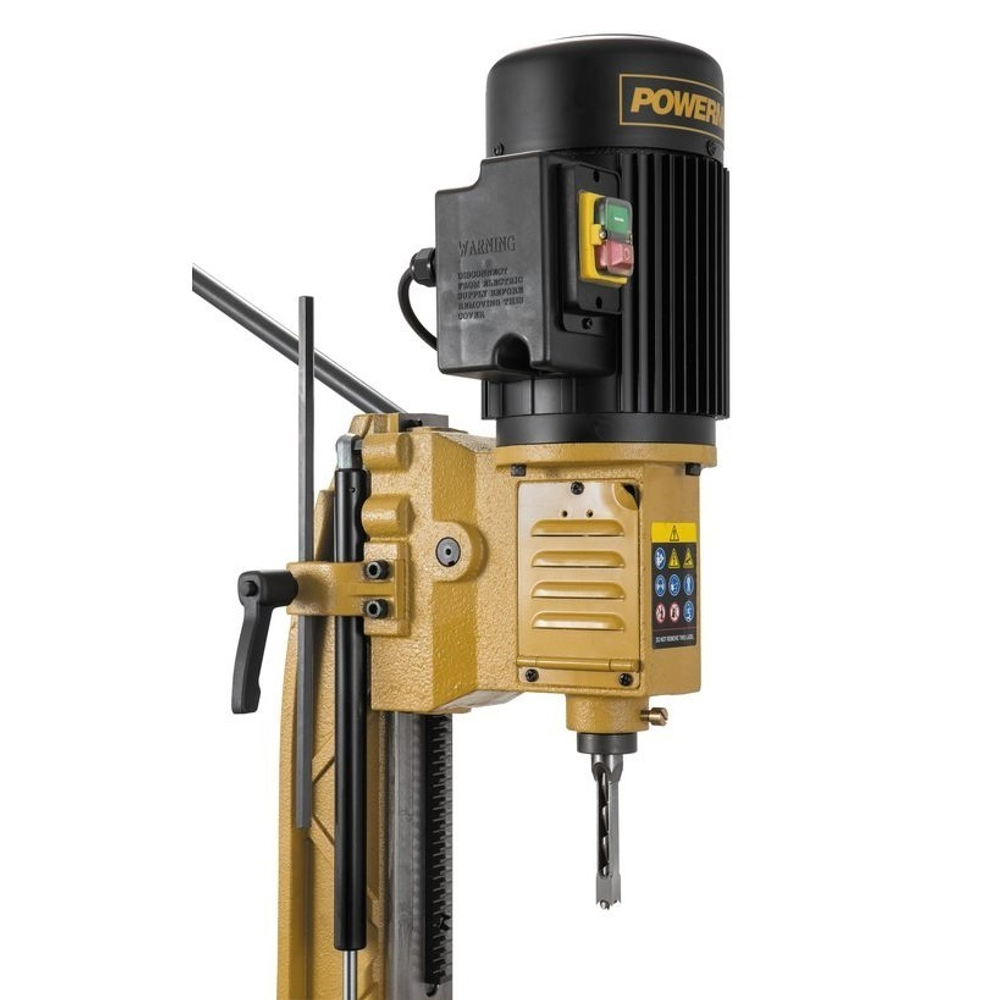

Реечный механизм подачи с газовым упором
-
Регулируемый упор глубины долбления
-
Продольный упор заготовки
-

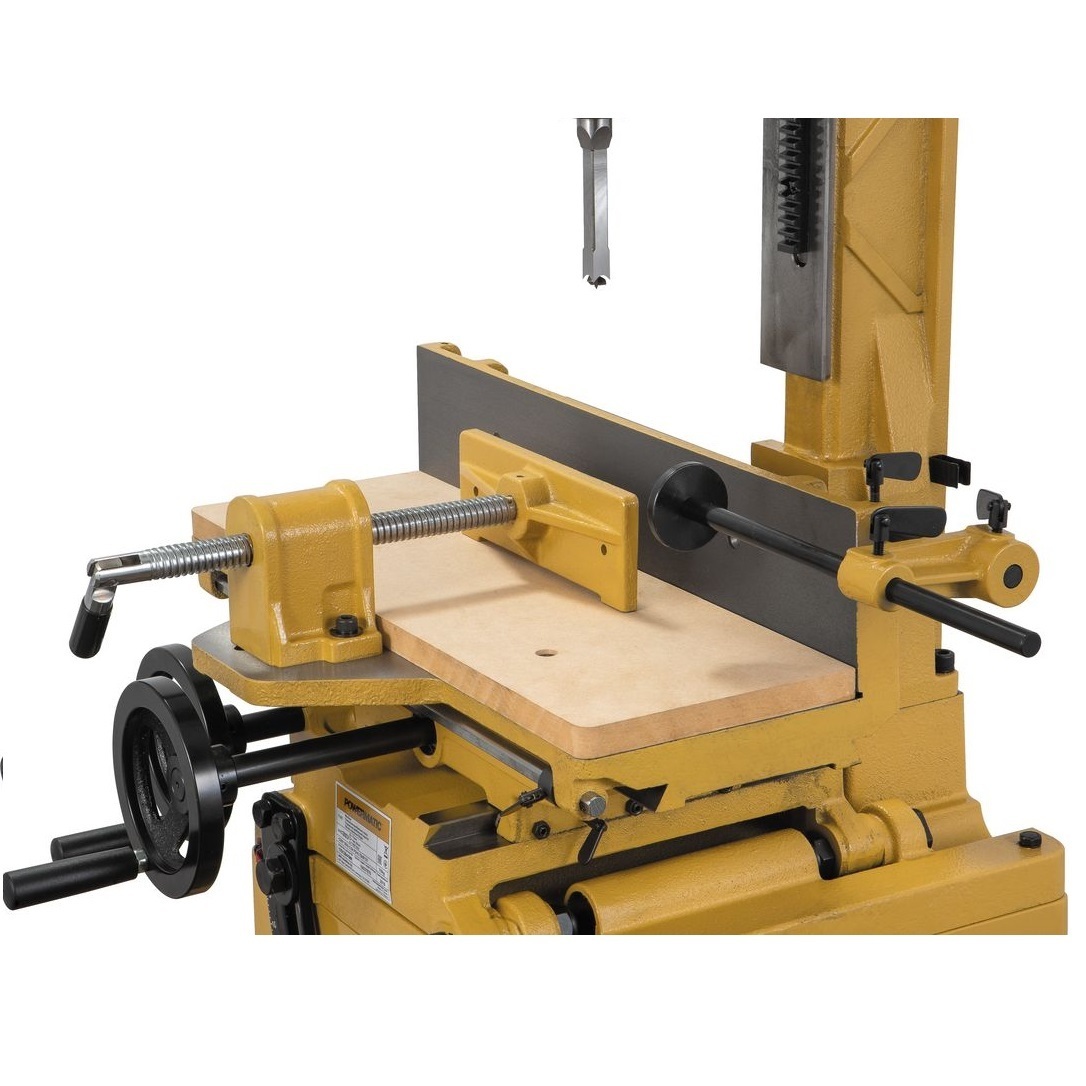

Винтовой прижим заготовки к продольному упору
-
Регулируемый торцевой упор заготовки
-

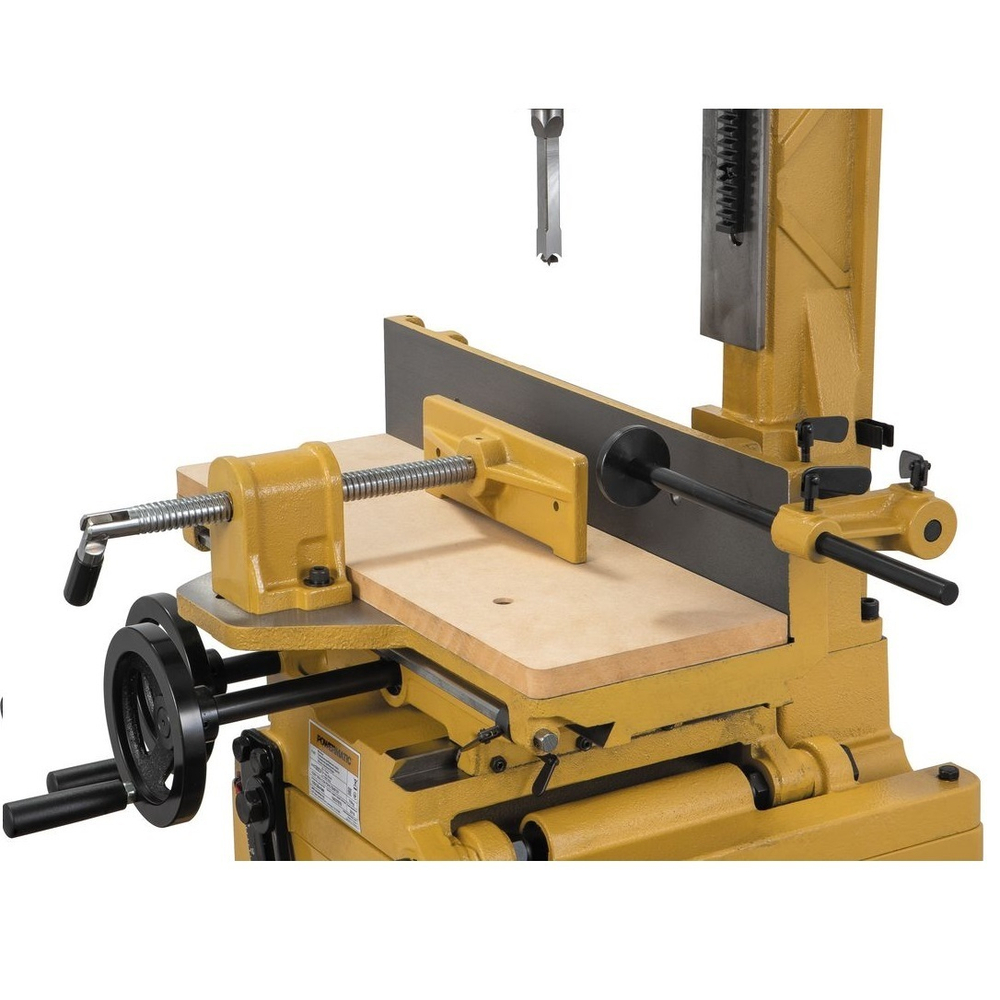

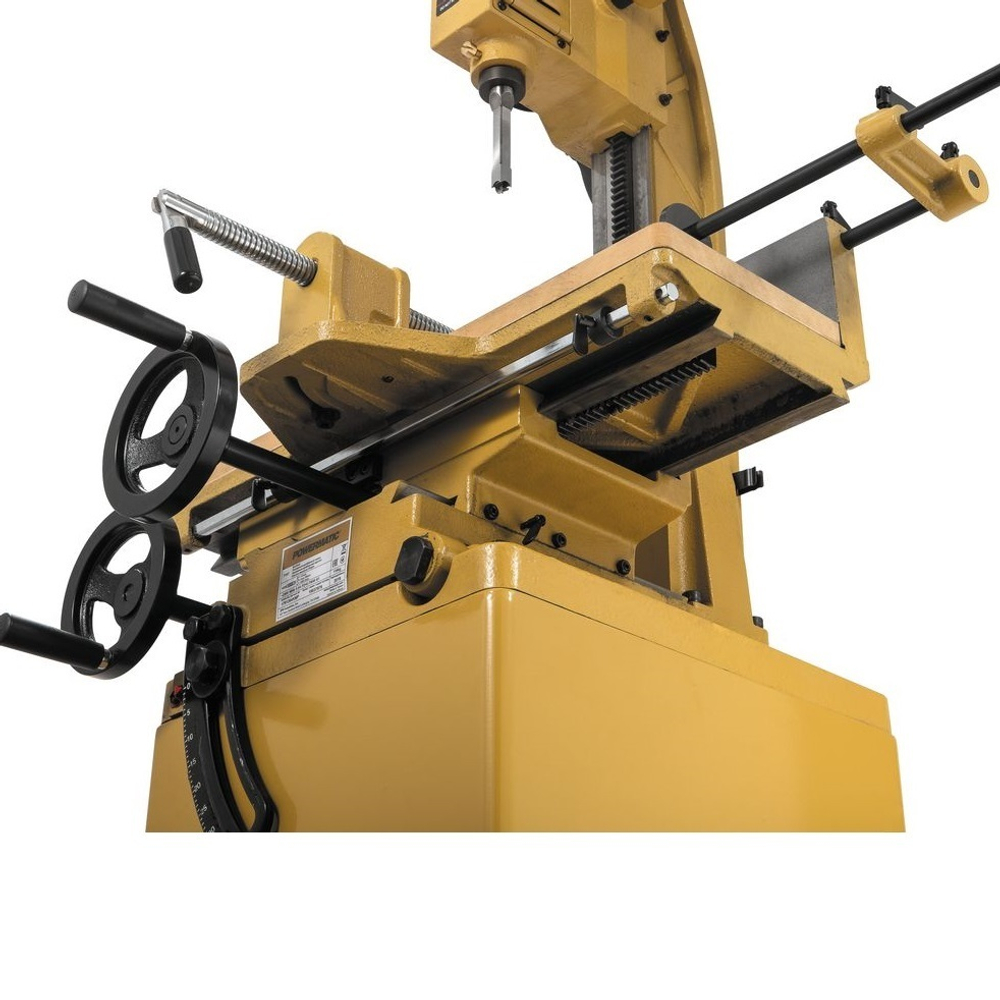

Координатный рабочий стол с маховиками подачи по осям
-
Регулируемые ограничители хода по осям
-
Рабочий стол из чугунного литья с деревянной накладкой
-
Возможность поворота колонны на 180° для работы с высокими заготовками над полом
Характеристики
Напряжение, В 230
Потребляемая (выходная) мощность основного двигателя, кВт 1,3 (0,75)
Частота вращения шпинделя на холостом ходу, об/мин 1400
Размеры рабочего стола (ДхШ), мм 520 х 180

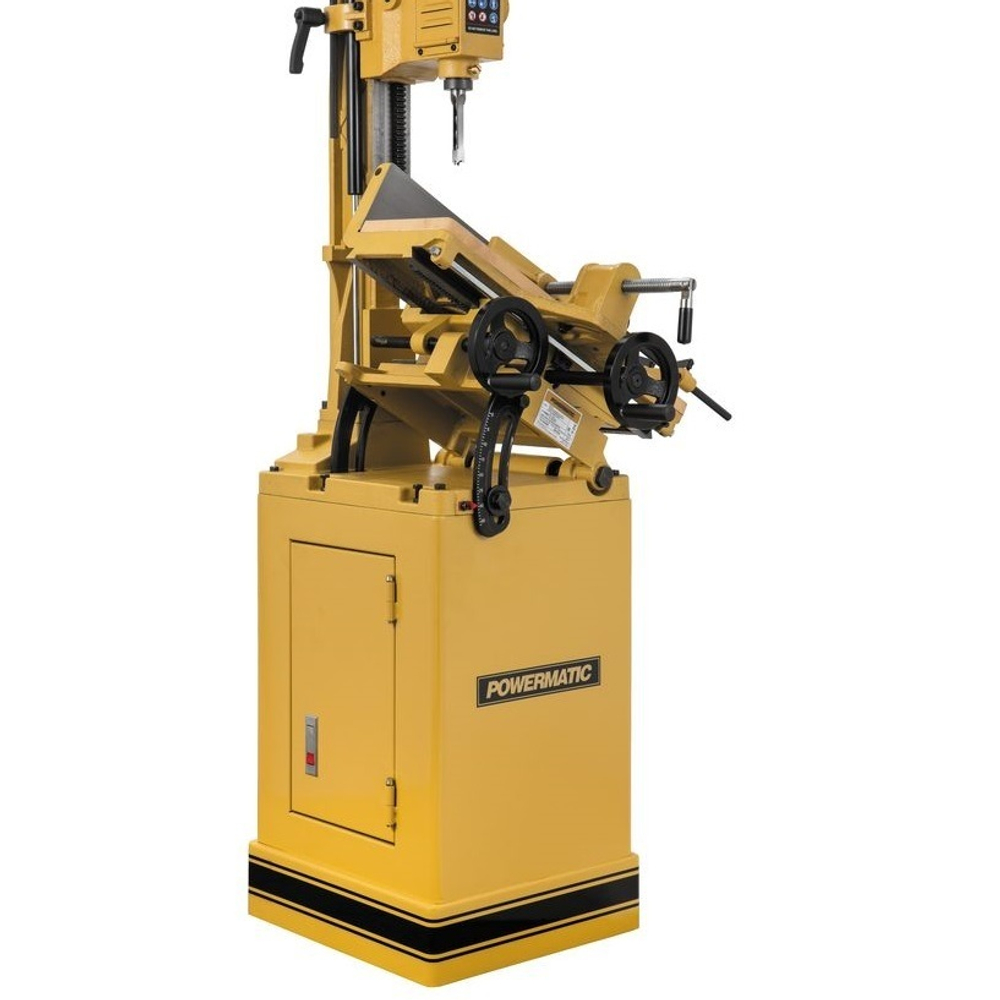

Угол наклона стола 0-35°
Максимальный диаметр зажима сверлильного патрона 13 мм
Ход резца 200 мм
Размеры упора заготовки (ДхВ) 520 х 115 мм
Максимальное расстояние от упора до центра резца 100 мм
Максимальный размер резца (твердые/ мягкие породы) 19/ 25 мм
Максимальная высота заготовки от стола, мм 195
Ход стола по осям (продольный/ поперечный) 400/ 100 мм
Длина, мм 540
Ширина, мм 550
Высота, мм 1880
Масса, кг 125
Комплектация
-
Сверлильный патрон и зажимной ключ
-

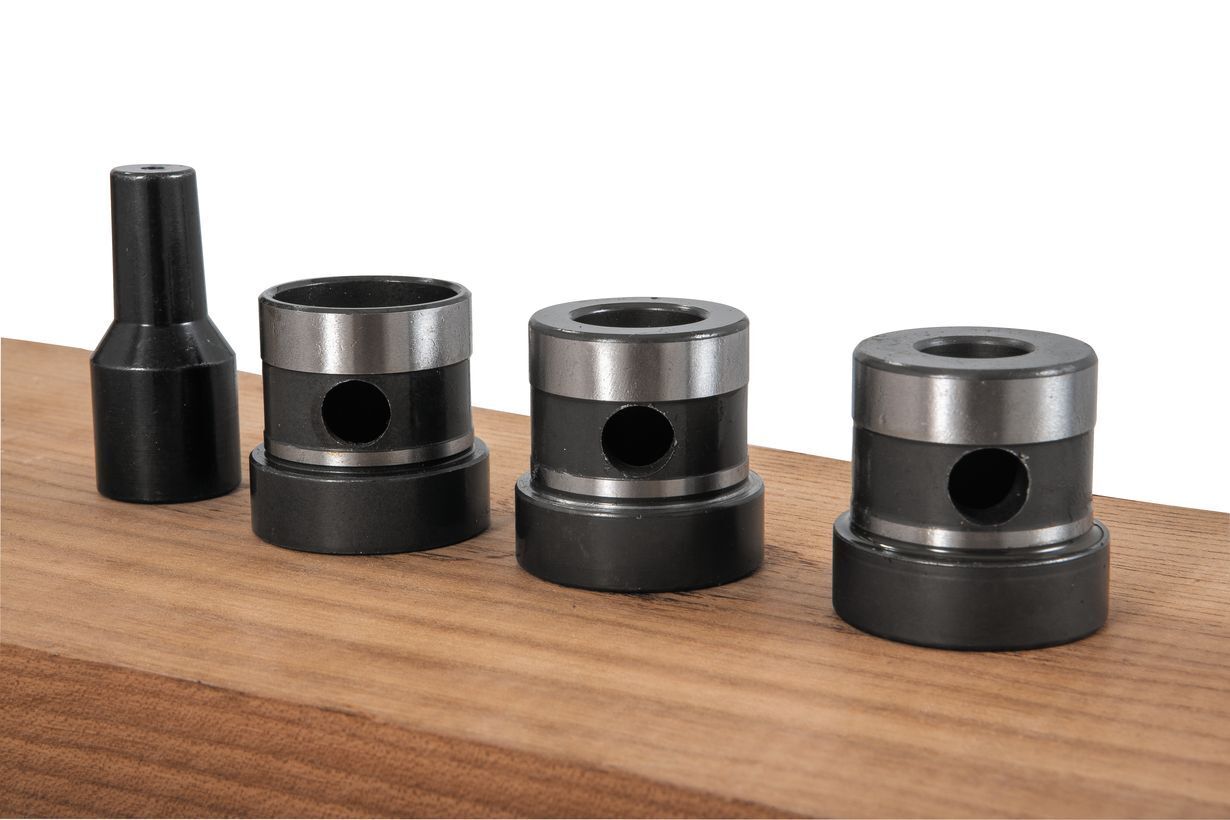

Втулки для установки резцов с хвостовиком 5/8”, 3/4”, 13/16” и 1-3/16”
-
Торцевой упор
-
Винтовой прижим заготовки
-
Накладка из МДФ для рабочего стола
-

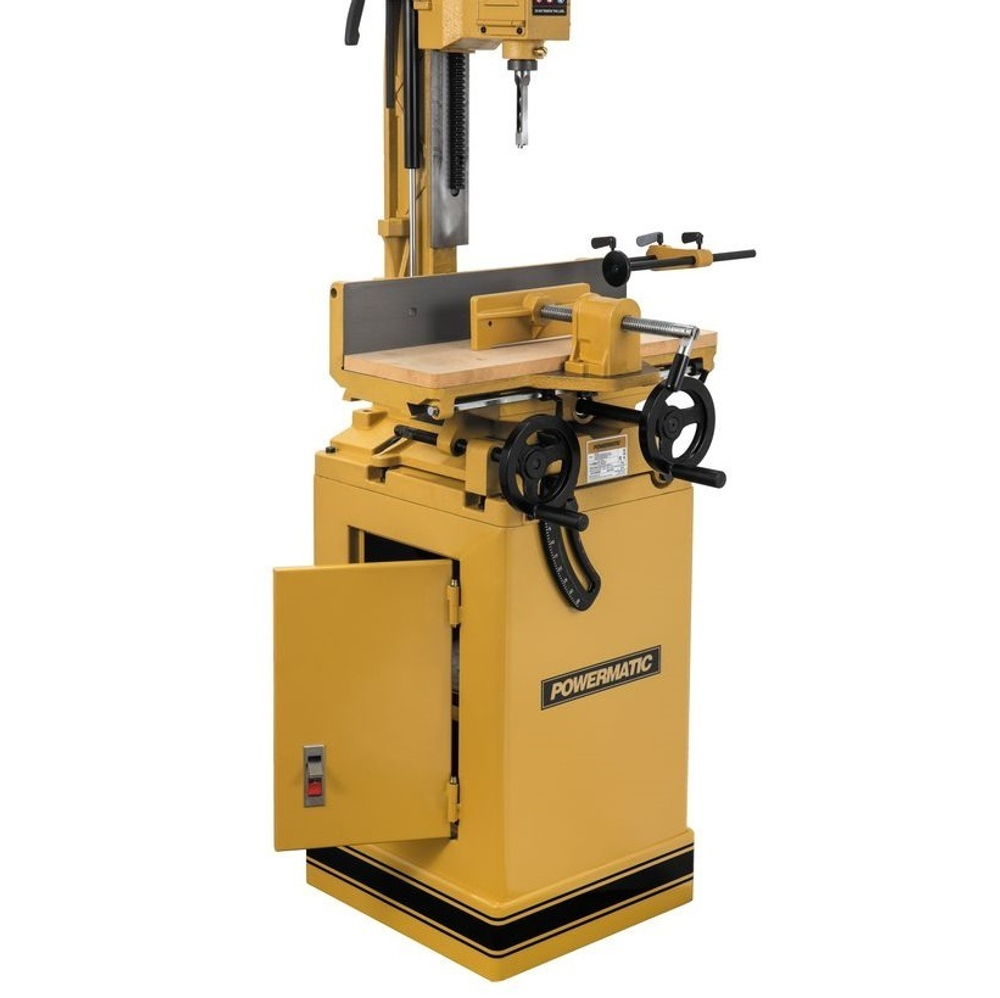

Закрытая подставка с отсеком для инструмента
Производство Powermatic
Золотой стандарт с 1921 г. От семейного предприятия до ведущего производителя станков для деревообработки, эволюция Powermatic (Поверматик) отразила успех американской деловой изобретательности на протяжении 20-го века и в новом тысячелетии. Станки Powermatic отличаются высочайшим качеством исполнения и выдающимися характеристиками. Для промышленного применения и для столярных мастерских.
