Применение
Профессиональное оборудование для столярной мастерской.
Описание

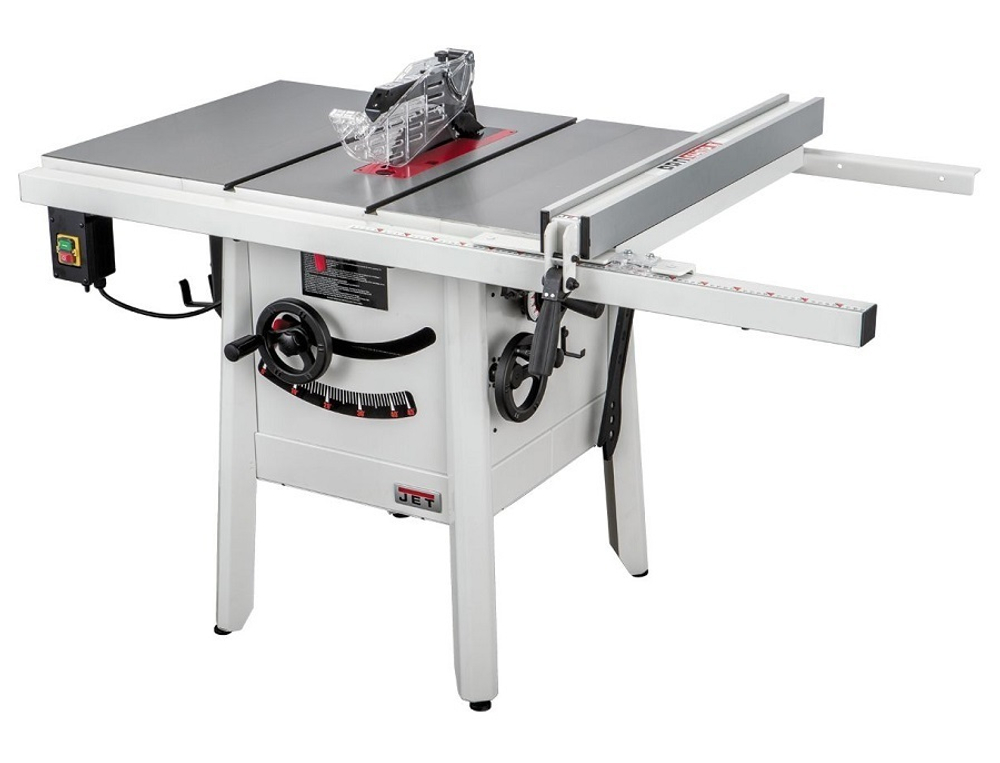

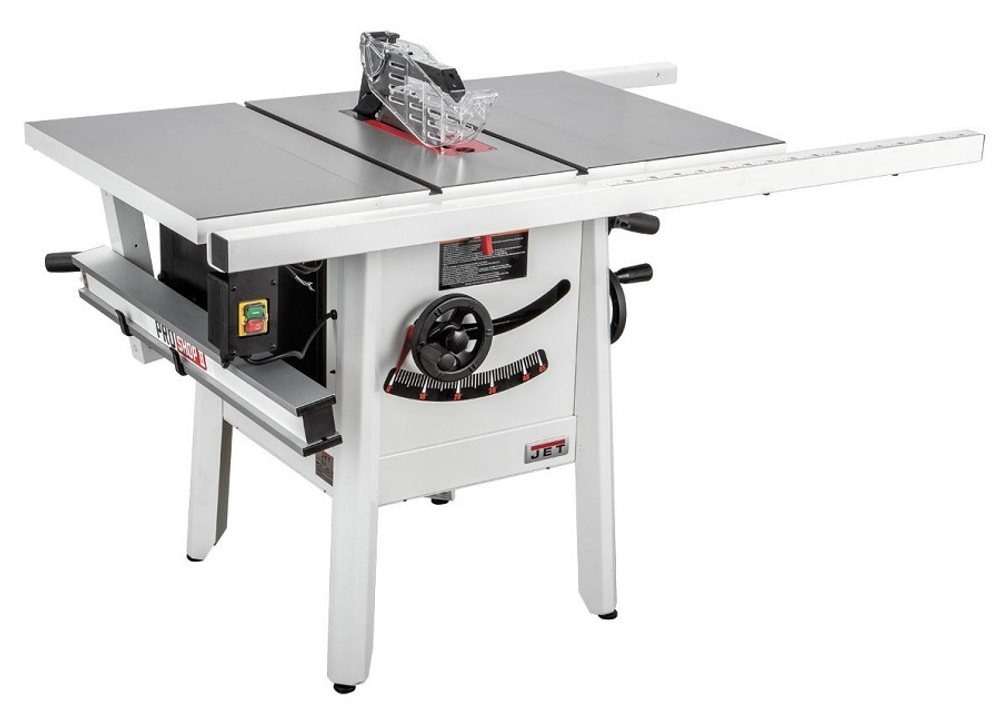

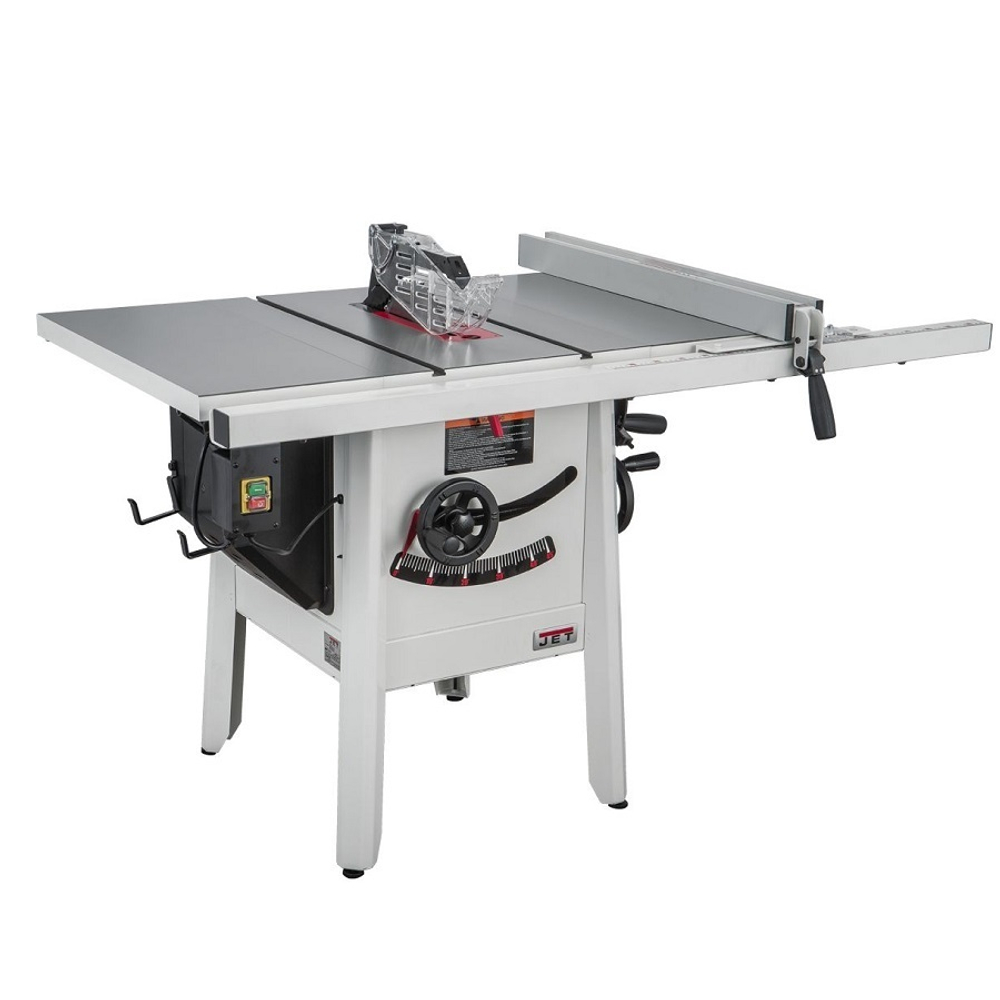

JPS-10TSL — профессиональная циркулярная пила Jet с диском 254 мм и чугунным основным рабочим столом. Стандартная комплектация включает в себя два чугунных расширителя и 30-дюймовые направляющие параллельного упора (за дополнительную плату предлагаются 52-дюймовые). При внешнем сходстве с предшествующей моделью новинка имеет полностью переработанную конструкцию, значительно лучшие рабочие параметры и расширенные функциональные возможности.

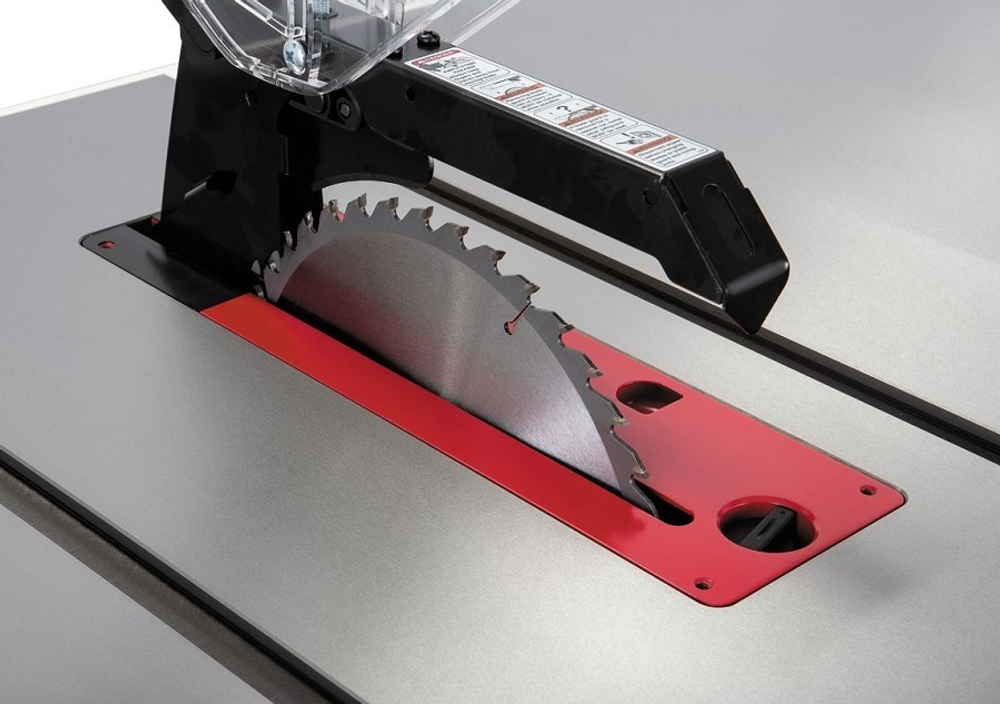

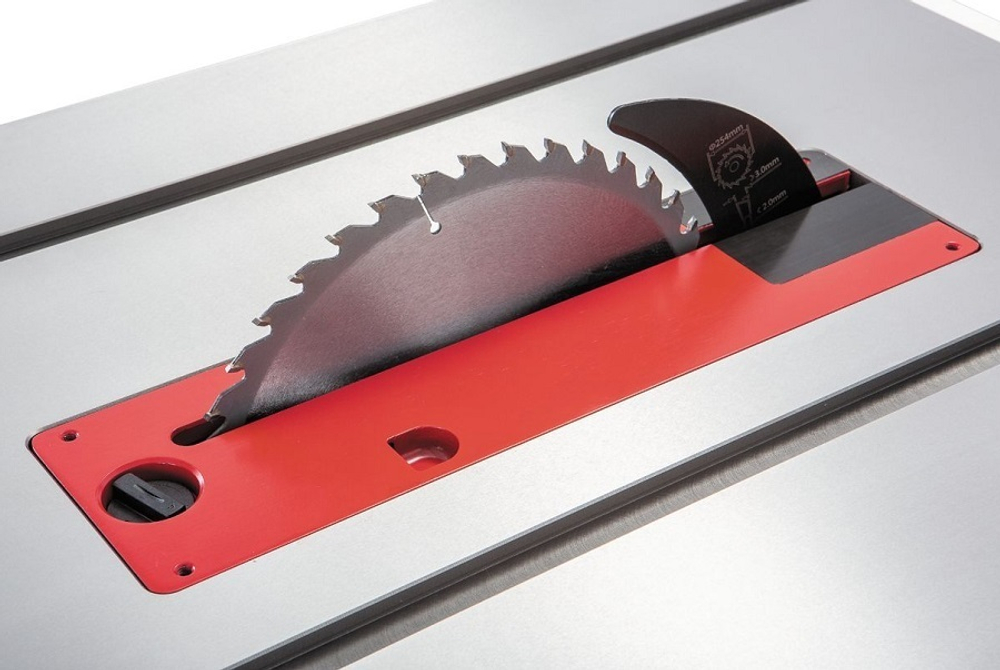

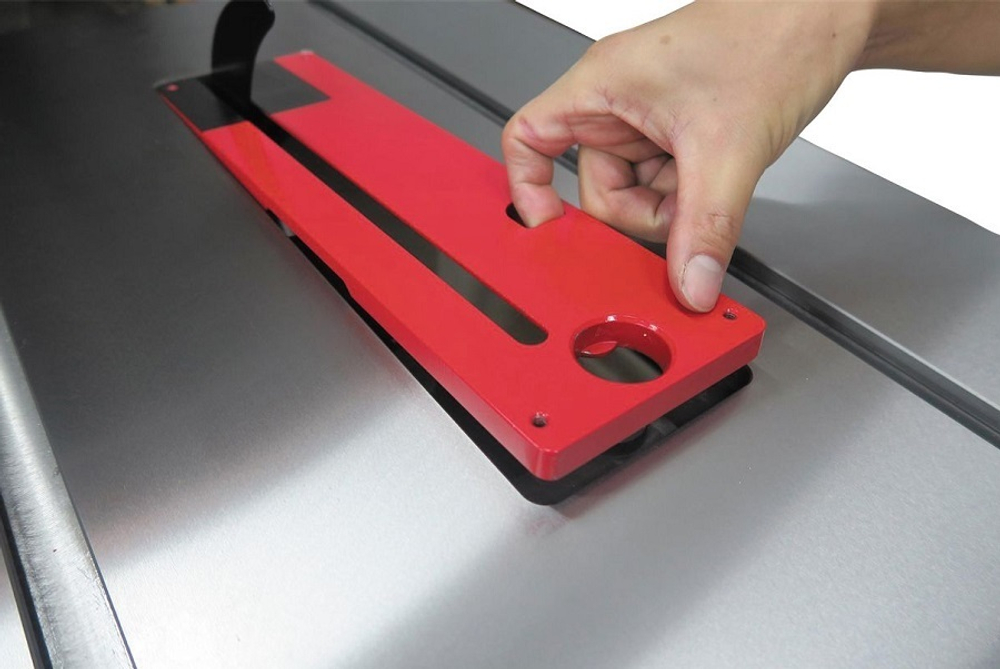

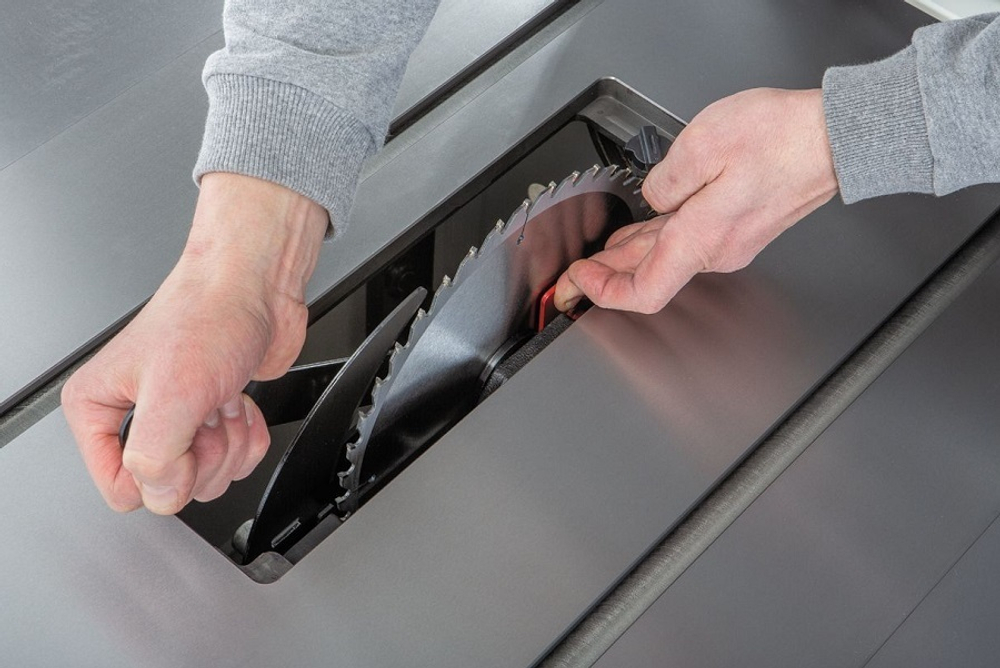

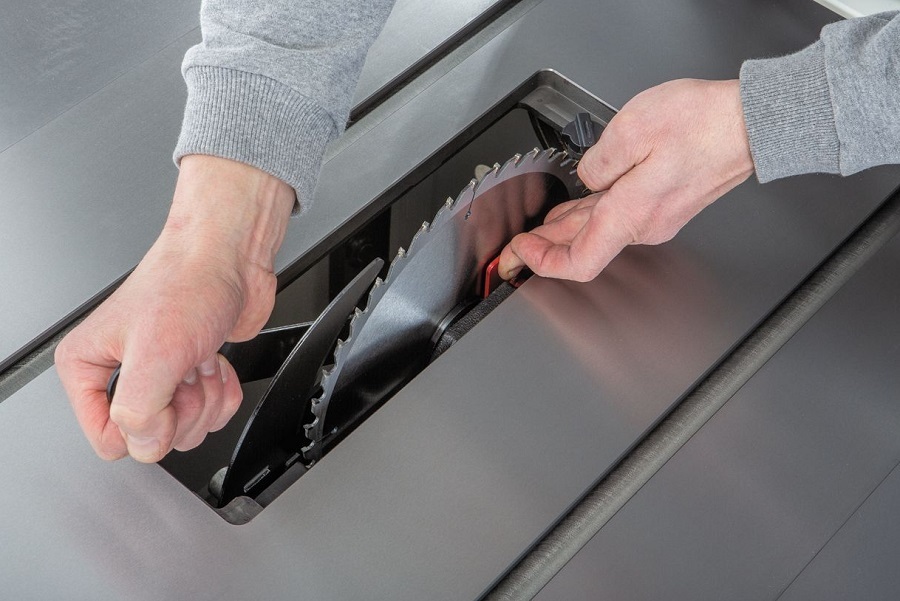

Предусмотрена установка пазовальных дисков Dado с посадкой 5/8 дюйма. Никакого переоборудования при этом не требуется: съемный вкладыш фиксируется отпираемым вручную замком, расклинивающий нож снимается, ставится и регулируется с верхней стороны стола так же, без использования вспомогательного инструмента. Есть кнопка блокировки вала, расположенная под вставкой. Посадка оснастки стала более надежной: на шпинделе сделаны лыски, а на фланце ответный профиль, что препятствует проворачиванию под нагрузкой и самозатягиванию гайки с чрезмерным усилием.

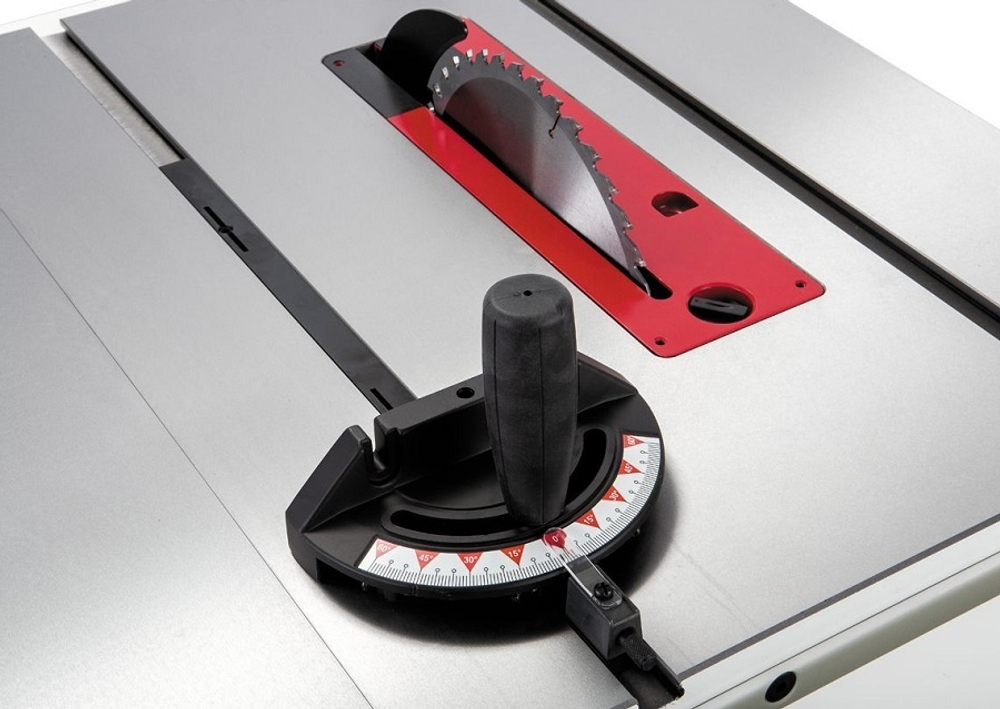

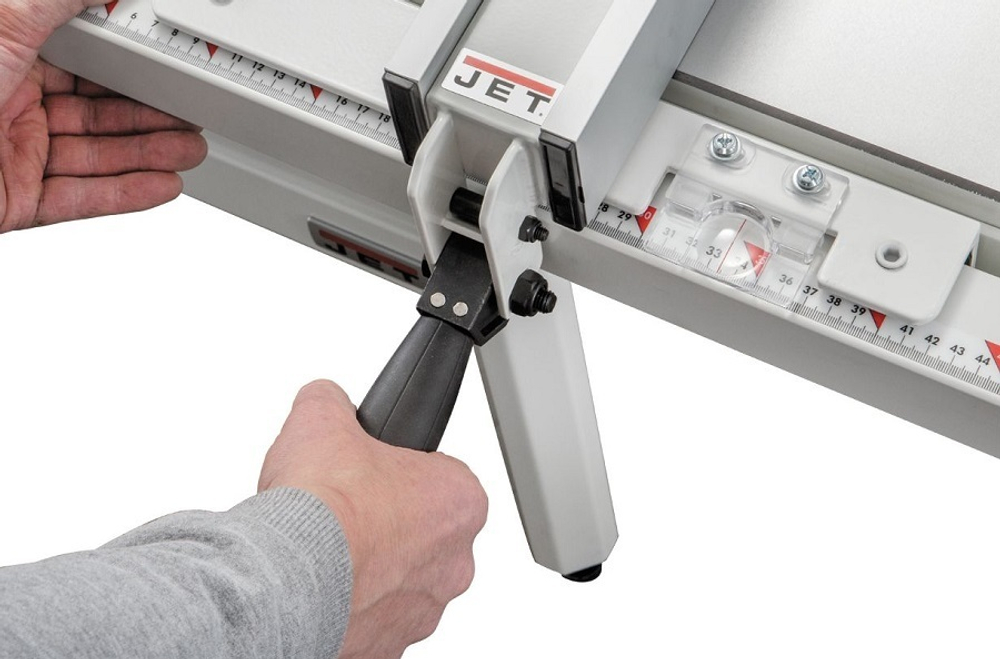

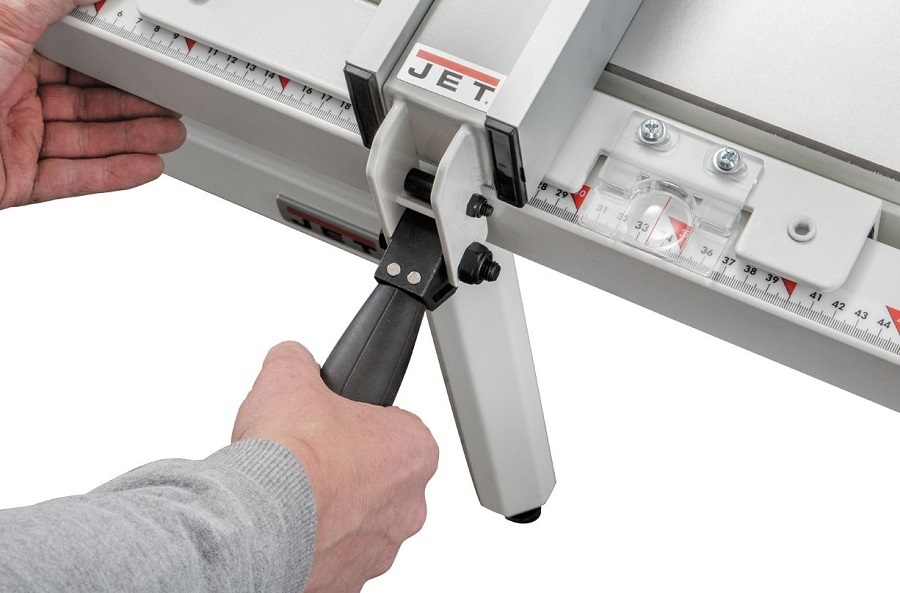

Параллельный упор с эксцентриковой фиксацией на стальном профиле. Для углового упора в столе сделаны Т-образные пазы слева и справа от диска. Сам он имеет мощный направляющий профиль с расклинивающими винтами, позволяющими выбирать зазор для изменения плотности посадки в пазу.

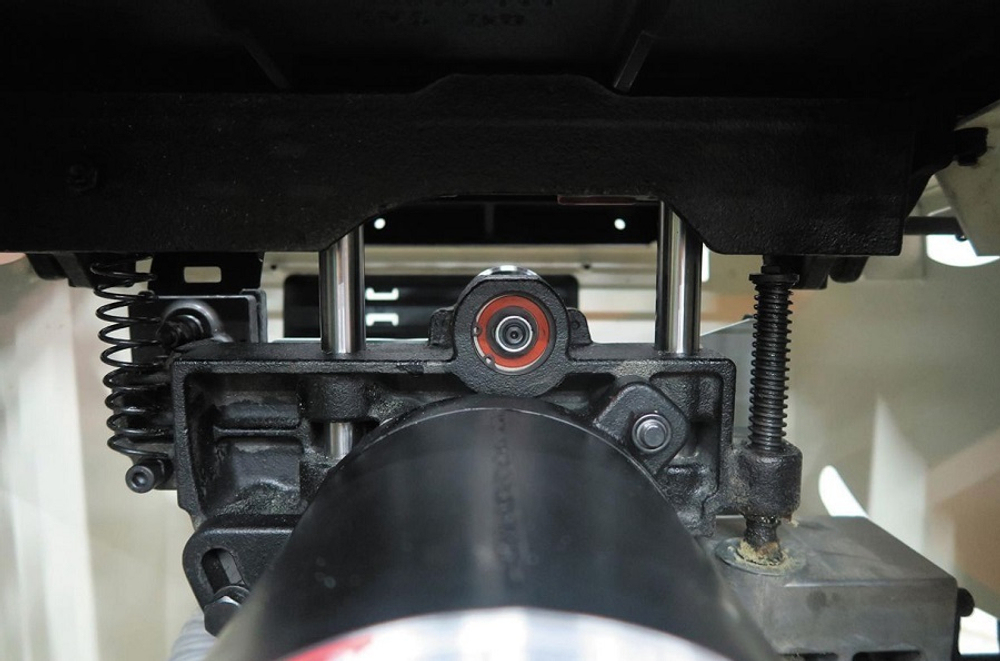

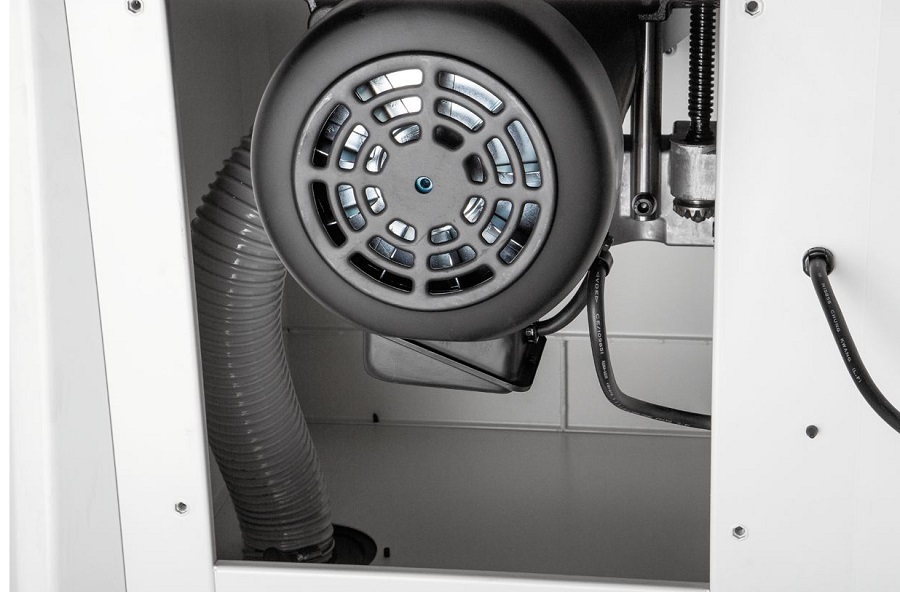

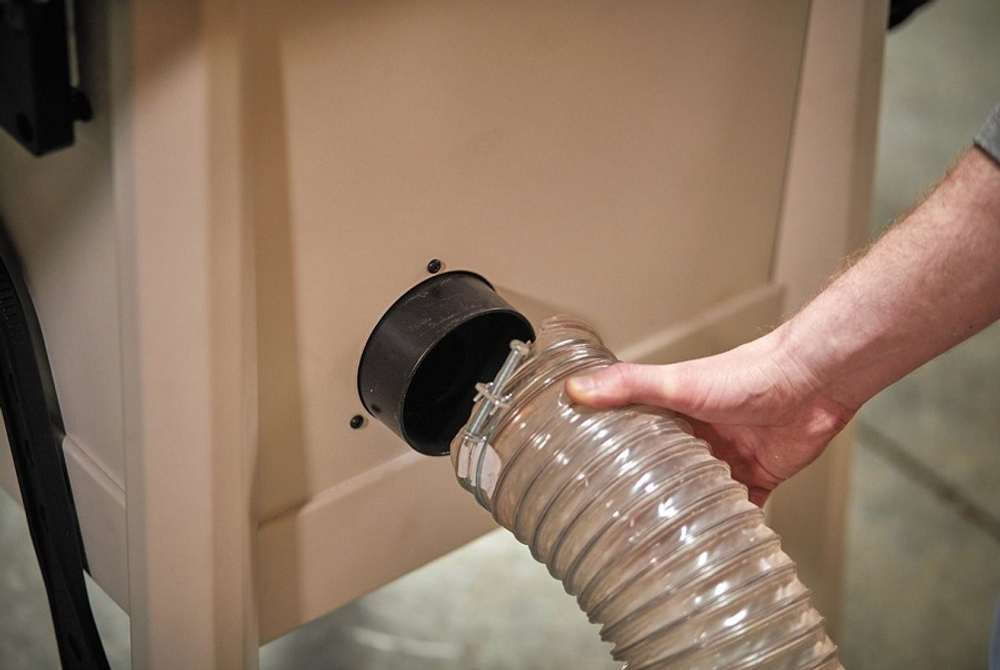

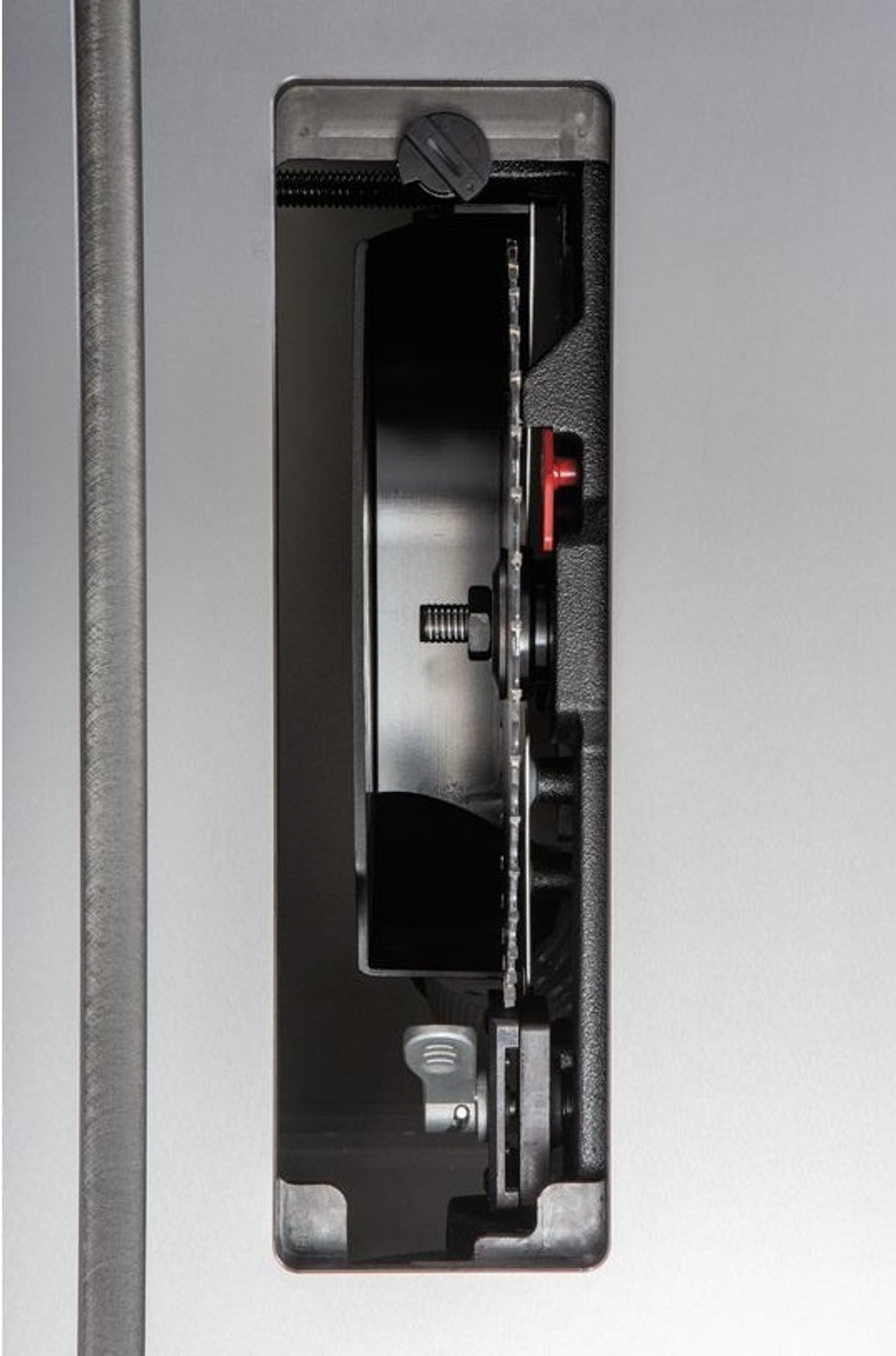

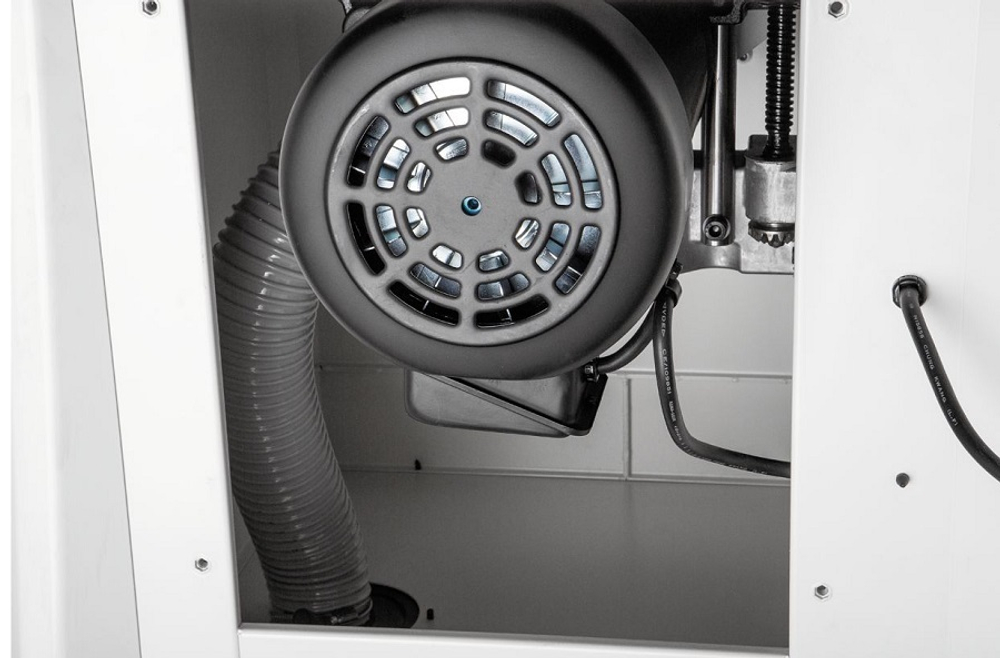

Привод диска от двигателя производится одноступенчатой передачей сравнительно небольшим по длине ремнем. Пильный модуль, сделанный из чугуна, перемещается при регулировке высоты распила вместе с двигателем, как одно целое. Снизу диска на модуле установлен широкий пылесборный кожух, подключенный гибким 100-миллиметровым шлангом к присоединительному патрубку системы аспирации. Такое устройство обеспечивает гораздо лучшее удаление опилок, чем в станках, где отсос производится просто из внутренней полости.

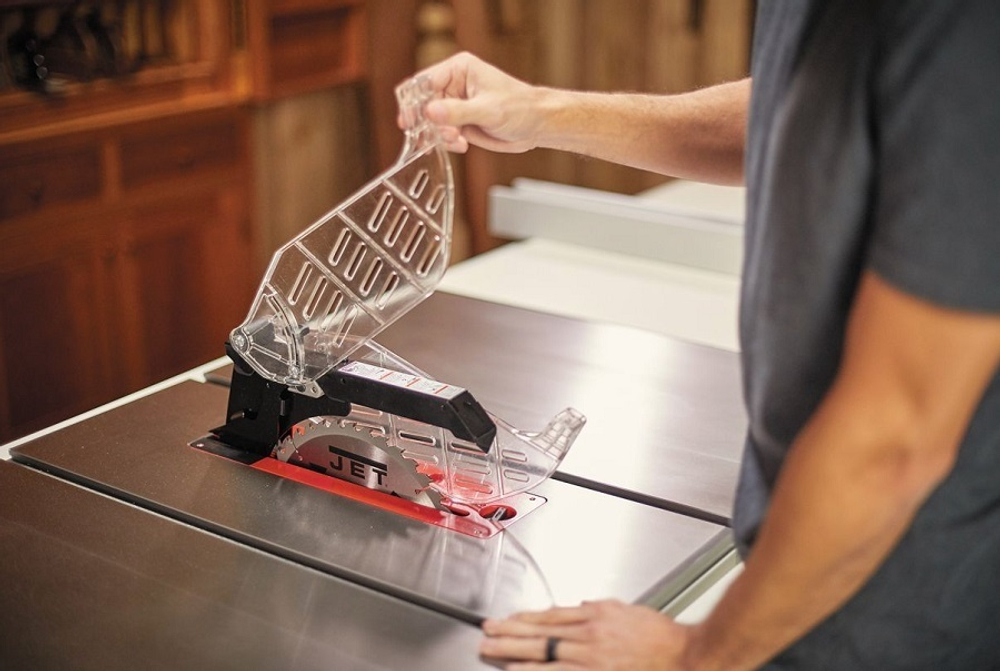

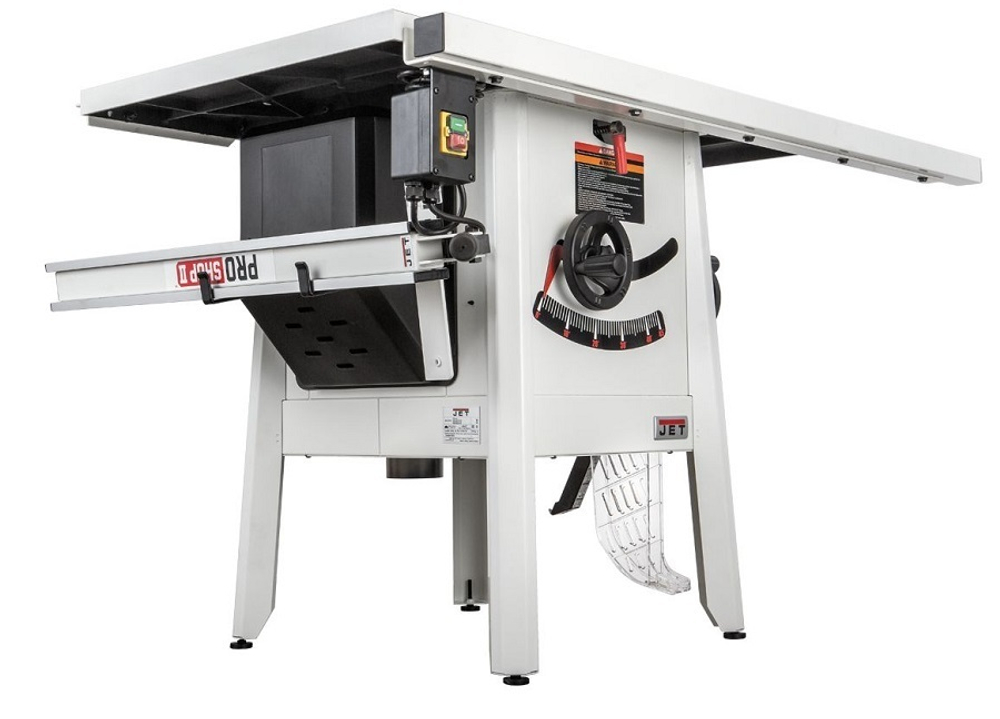

Внешний дизайн хорошо проработан: для всех, часто используемых принадлежностей (параллельный и угловой упоры, защитный кожух, расклинивающий нож, ключ для фланца), предусмотрены кронштейны.
Преимущества
-
Система отключения при перегрузке
-
Возможность установки пазовального диска Dado
-
Механизм блокировки вала для облегчения замены пильного диска
-
Пильный модуль из чугунного литья
-
Регулировка положения расклинивающего ножа
-

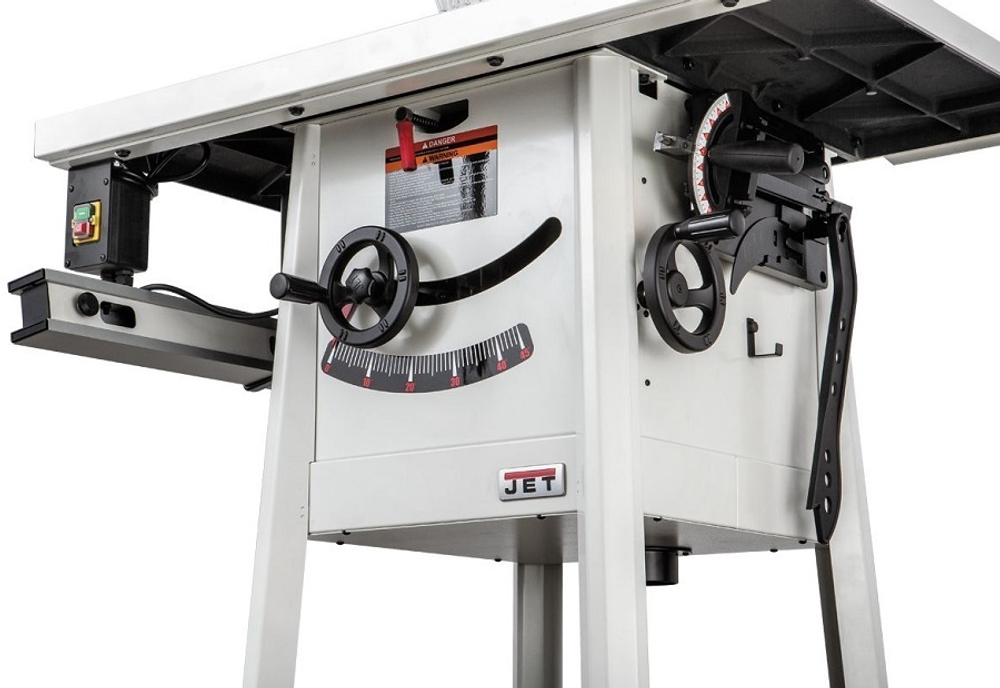

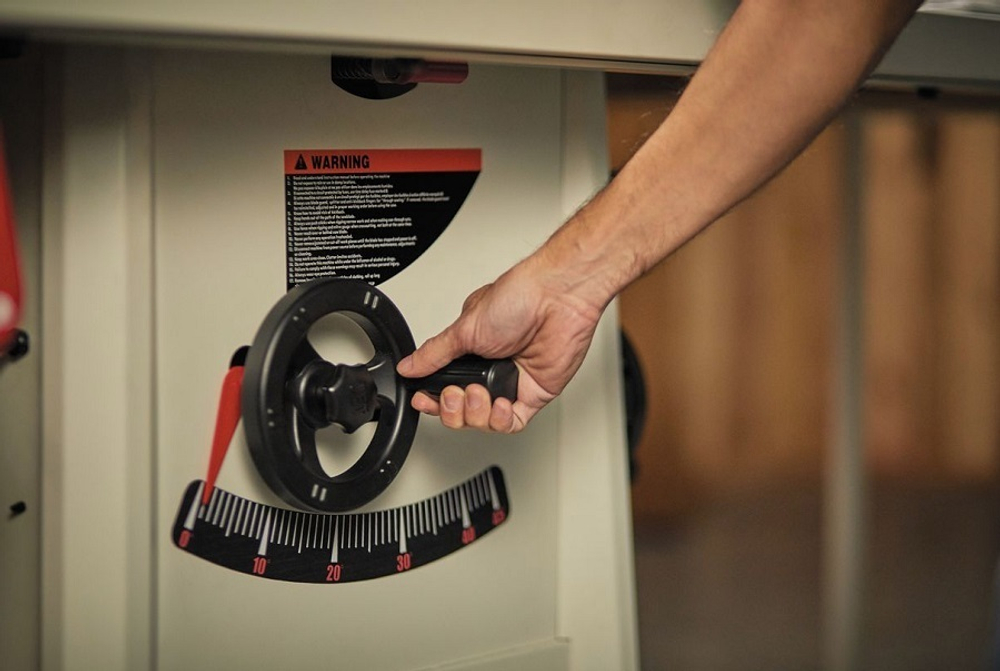

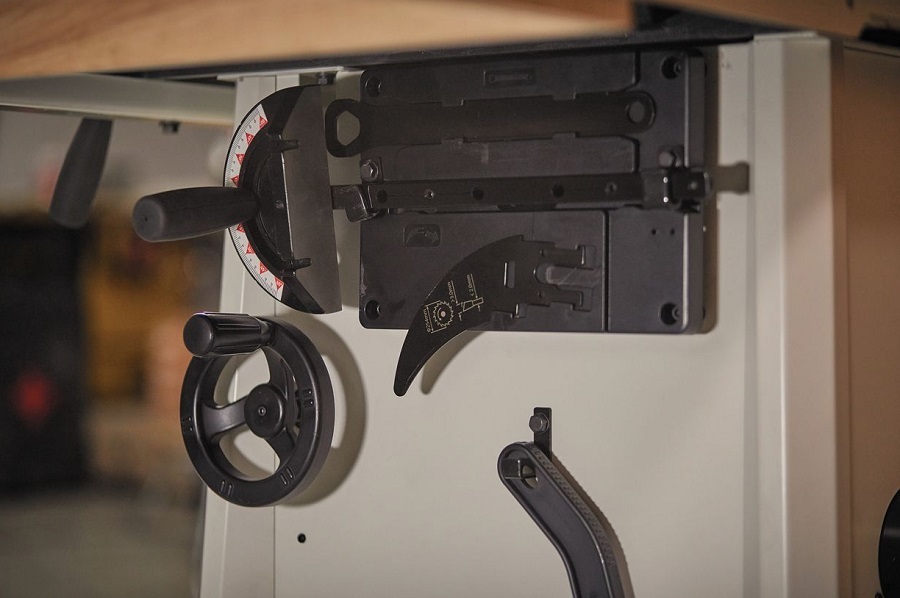

Регулировка наклона пильного диска
-
Регулировка глубины пропила
-
Рабочий стол из чугунного литья
-
Съемный расширитель рабочего стола из чугунного литья
-
Съемный расширитель рабочего стола из чугунного литья
-
Регулируемый параллельный упор с эксцентриковым зажимом
-
Подвижный угловой упор с направляющей вдоль Т-образного паза
Характеристики
Напряжение, В 230
Потребляемая (выходная) мощность, кВт 2,0 (1,5)
Частота вращения пильного диска на холостом ходу, об/мин 4000 об/мин
Внешний (посадочный) диаметр пильного диска, мм 254 (30) мм
Внешний (посадочный) диаметр диска Dado, мм 200 (15,88)
Угол наклона пильного диска 0-45°
Максимальная глубина пропила под углом 0° и 45°, мм 80 и 54
Размеры рабочего стола (ДхШ), мм 685х508 мм
Расширение рабочего стола слева (ДхШ), мм 685 х 305
Выдвижное расширение рабочего стола справа (ДхШ), мм 685 х 305
Максимальная ширина заготовки при пилении с параллельным упором справа, мм 760 мм
Диаметр вытяжного штуцера, мм 100 мм
Длина, мм 1524
Ширина, мм 1016
Высота, мм 1041
Масса, кг 133
Длина в упаковке, см 76
Ширина в упаковке, см 76
Высота в упаковке, см 75
Масса в упаковке, кг 140
Комплектация
Пильный диск Z36
Параллельный упор с направляющей
Расширители рабочего стола слева и справа из чугунного литья
Подвижный угловой упор с направляющей вдоль Т-образного паза
Производство Jet (Швейцария/Тайвань).
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
