Применение
Стол служит базой для создания полноценного фрезерного станка.

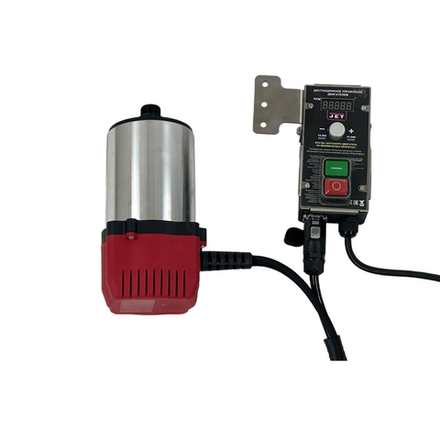

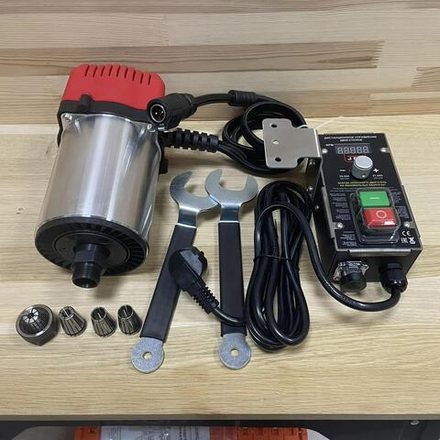

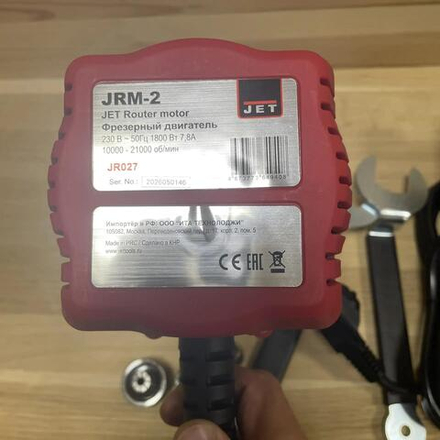

При установки фрезерной пластины с ручным фрезером или специального модуля (лифта) с собственным двигателем и механизмом подъема / опускания, как пример, JET JRMLS-1 (10000079), JRM-2 (JR027), JRM-1 (10000081).

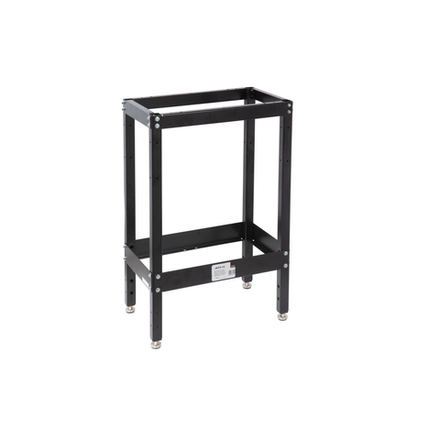

Универсален, может использоваться, как индивидуально на подставке JTRS-1C (JR029) и установленным в циркулярную пилу с стандартным столом в 685,5 мм (27 дюймов) др. производителей.

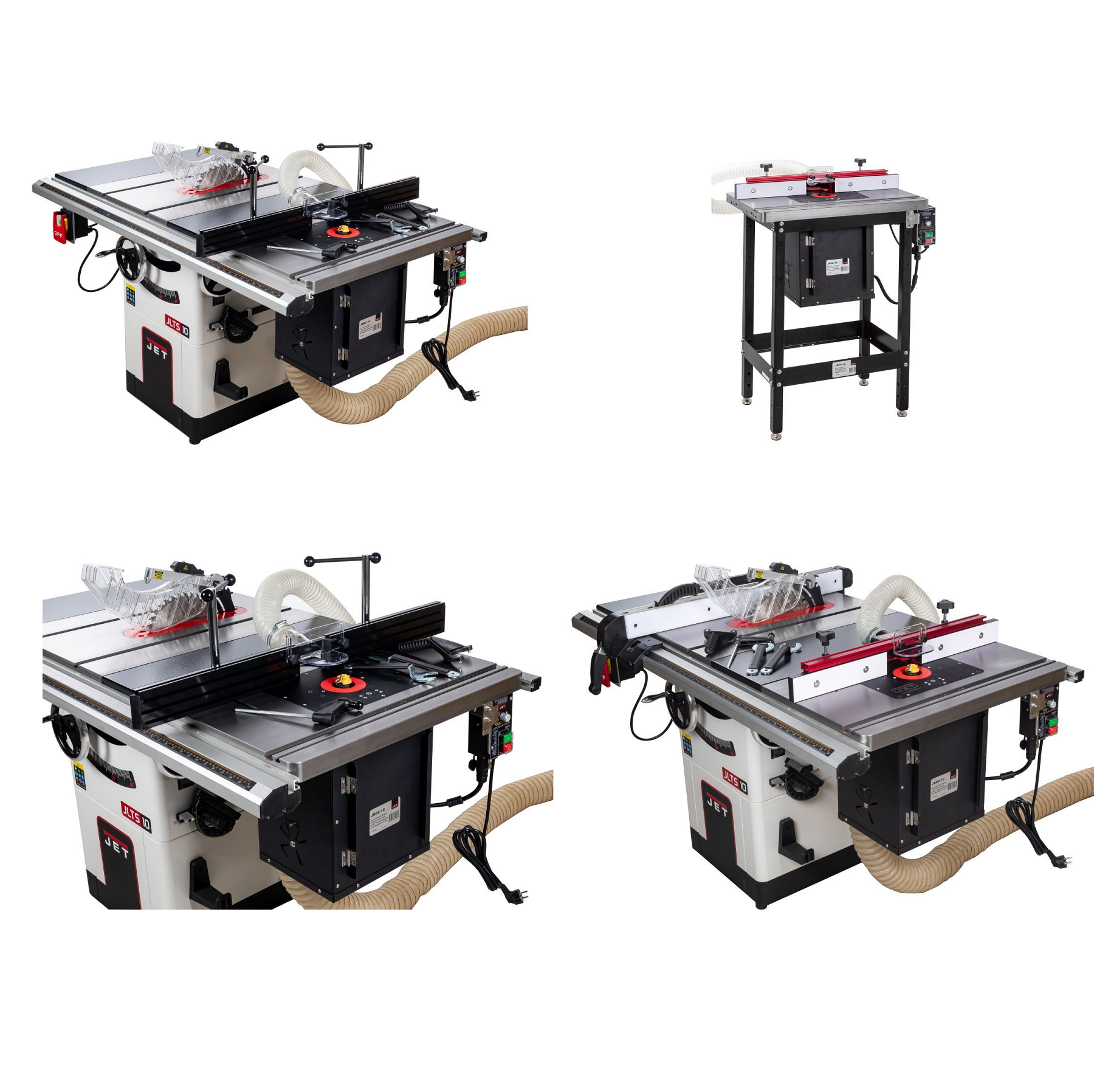

Оптимальным является сочетание с циркулярными пилами JET JLTS-10L и JLTS-10, оборудованных стальными / алюминиевыми направляющими параллельного упора, установленными на расстоянии 685,5 мм (27 дюймов).
Описание

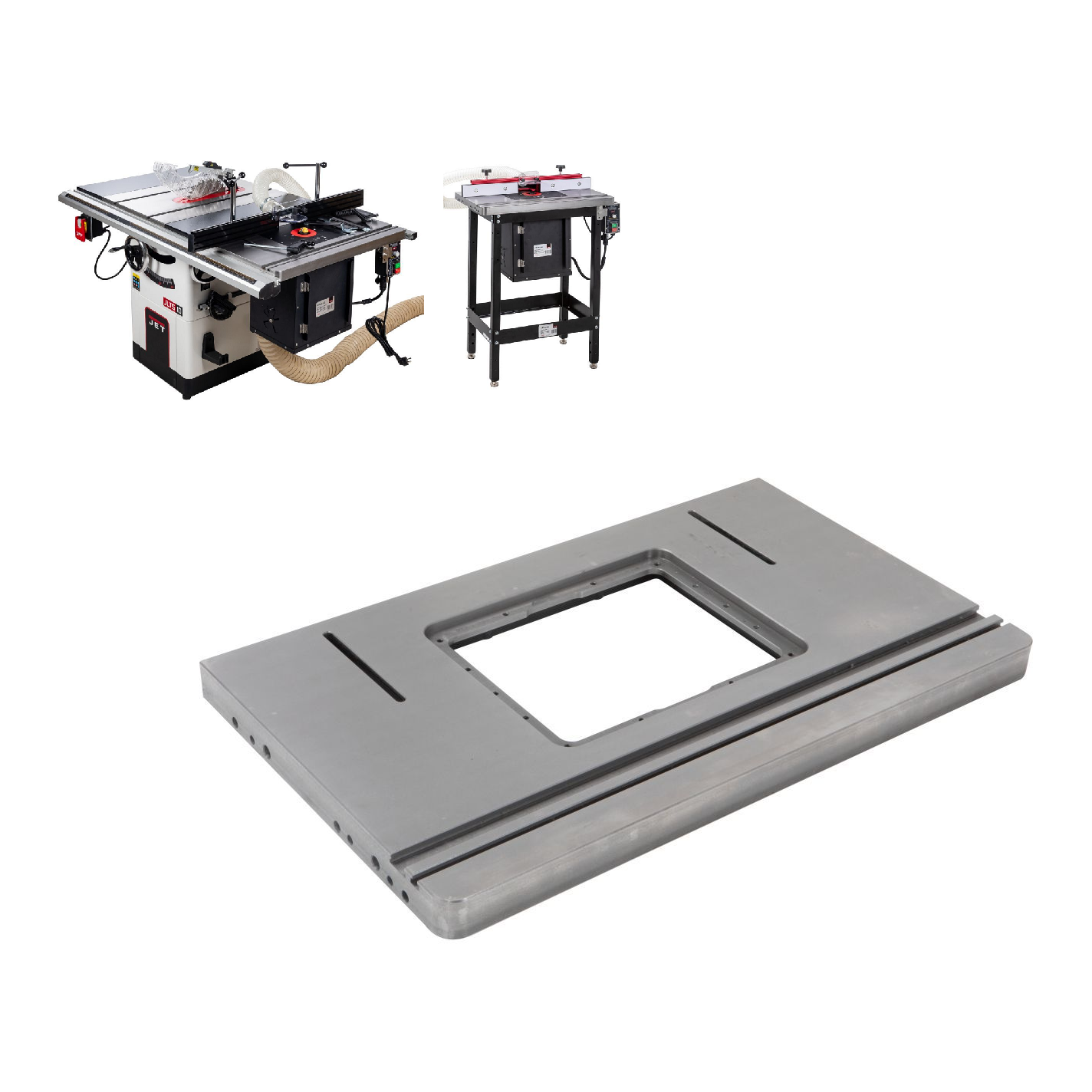

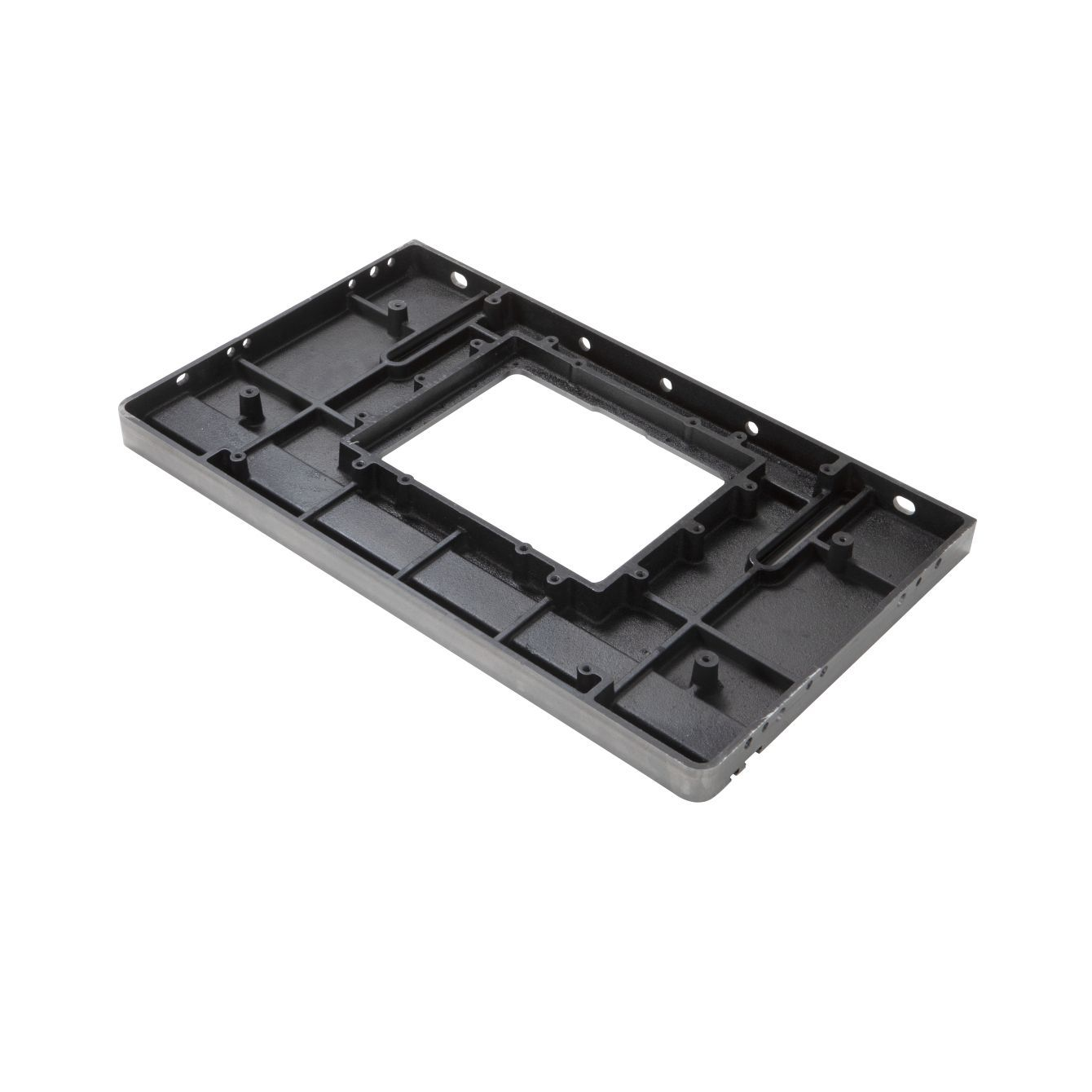

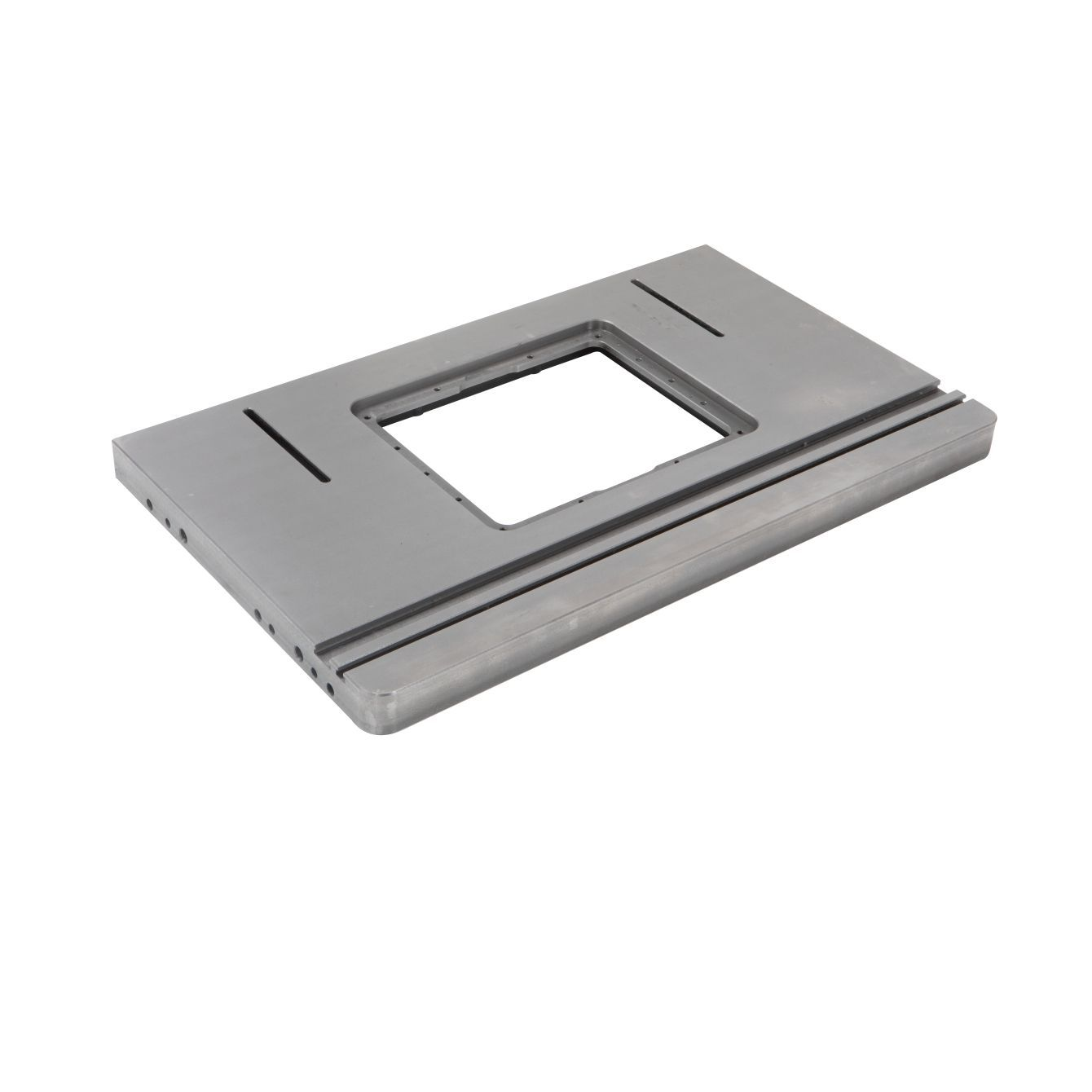

Отлит из станочного чугуна и имеет высокий уровень плоскостности рабочей поверхности.
Отверстие в центре с фрезеровкой для размещения стандартной фрезерной вставки (100000108) заподлицо с поверхностью. Совмещение плоскости производится регулировочными винтами стола или самой фрезерной пластины.
Штатные крепежные отверстия соответствуют моделям JLTS-10L и JLTS-10, направляющие других станков могут потребовать доработки (сверления новых отверстий / установки специальных монтажных кронштейнов).

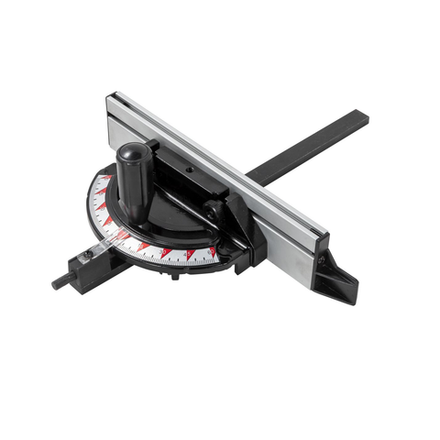

В поверхности предусмотрено два Т-образных паза шириной 8 и 19 мм для работы со скользящим угловым упором (JWBS-14SFX-300) или другой вспомогательной оснасткой и приспособлениями. 2 прорези, поперек стола, служат для крепления фрезерного упора (10000111).

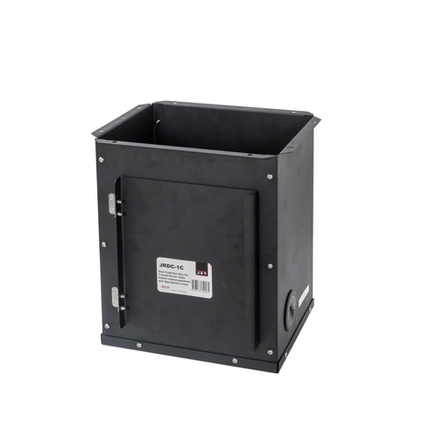

Для этого фрезерного стола специально разработана компактная система удаления стружки (доступна для покупки) JRDC-1C (JR030), которую можно закрепить под стол. Тогда стружкоудаление, подключенное к любой вытяжной установке станет удобным.

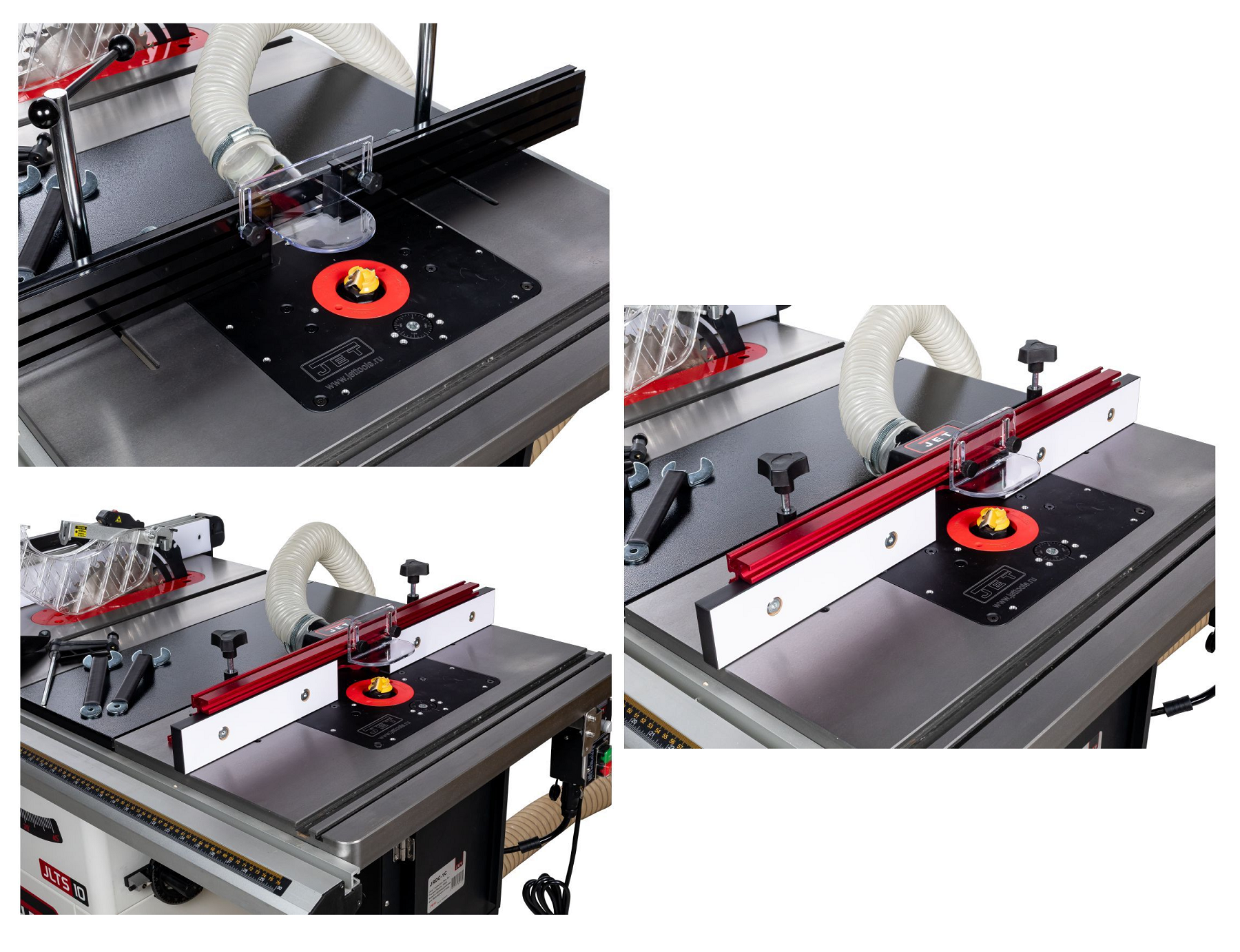

Один из вариантов сборки практически полноценного фрезерного станка.
Преимущества
- Корпус из чугунного лить
- Крепление стандартного фрезерного лифта
- Два Т - образных паза
- Две прорези для крепления фрезерного упора
- Возможность установки в стандартную циркулярную пилу с столом 27” .
Характеристики
Размеры рабочей поверхности Д х Ш 686 х 407 мм
Размер отверстия для фрезерной пластины ДхШхГ 298 х 235 х 10 мм
Размер Т-образного паза, мм 8х10 и 19х10,5 мм
Расстояние между прорезями для крепления фрезерного упора 450 мм
Длина, мм 686
Ширина, мм 407
Высота, мм 38
Масса, кг 18/23
1 шт.
Без оснастки и станка.
Произведено Jet
