Применение
Выдвижные ящики, тяжелая дверь из массива – DOMINO справится.
Для соединения любых деревянных конструкций.
С помощью системы Домино получилось объединить все преимущества круглых и плоских шипов.
С экономией времени, без дополнительных трудоёмких работ по регулировке и разметке.
Соединение стало быстрым и очень прочным:
-
Для панельных, рамных и каркасных конструкций.
-
Для узких или широких, тонких или толстых заготовок.
-

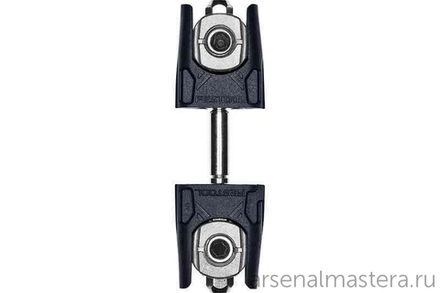

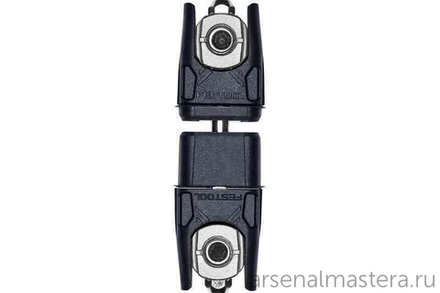

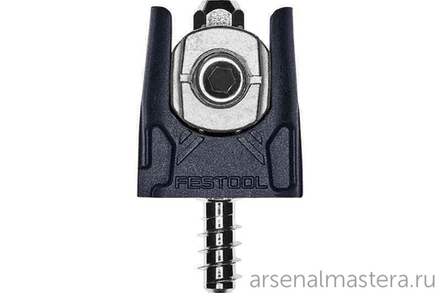

Шипы толщиной от 4 до 10мм или универсальные в использовании угловые, прямые разъемные соединители (стяжки) для самого широкого применения.
Мебельное производство (ящики, столы, табуреты, стулья, тумбы, корпусная мебель, и т.п.):
Производство окон и дверей:
Изготовление каркасных конструкций:

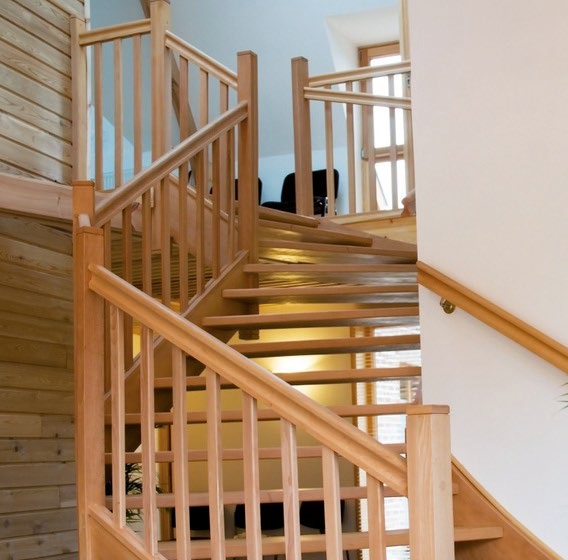

Изготовление деревянных лестниц:
Соединение круглых элементов:
Преимущества
-
Применение с дюбелями размером от 4 x 20 мм до 10 x 50 мм.
-
Запатентованный и уникальный для ручных машин высокоточный принцип фрезерования.
-
Быстро и просто регулируемые упоры для точных результатов.
-
Высочайшая прочность и стабильность соединений с использованием дюбелей DOMINO.
-
Системная оснастка подходит для обоих пазово-дюбельных фрезеров DOMINO.
Система, которая соединяет всё. Фрезер DOMINO DF 500 особенно удобен в обращении и позволяет выполнить практически любые соединения. Он отличается высочайшей точностью и простотой управления при изготовлении панельной и корпусной мебели, рам или каркасов.
Маятниковое фрезерование. Уникальная технология для ручного инструмента, запатентованная Festool: движение фрезы в дюбельном фрезере DOMINO. Одновременное вращение и качание фрезы обеспечивает лёгкость хода и отсутствие следов горения при выполнении отверстий. Благодаря маятниковому движению фрезы не перегреваются, что значительно увеличивает их ресурс.
Продольные отверстия. Точное центрирование: первый шип DOMINO устанавливается пазу точно такого же размера, остальные — в пазы с зазором, что позволяет без труда выровнять соединение. Результатом будет прочное соединение, не проворачивающееся уже с первого вставленного шипа.
Инновационная система упоров. Одним из важных преимуществ работы с дюбельными фрезерами DOMINO является экономия времени благодаря отсутствию необходимости трудоёмких измерений или разметки — фрезер быстро и точно позиционируется по упорным элементам DOMINO DF 500 .
Экономия времени при выполнении пазов одинаковой глубины. Высокая функциональность и точность. С помощью стопора фиксатора Вы можете выбрать нужную глубину фрезерования: 12 мм, 15 мм, 20 мм, 25 мм и 28 мм.

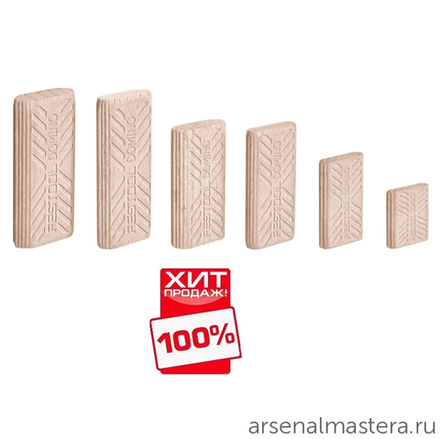

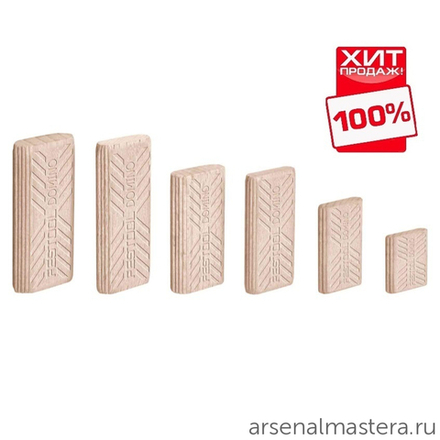

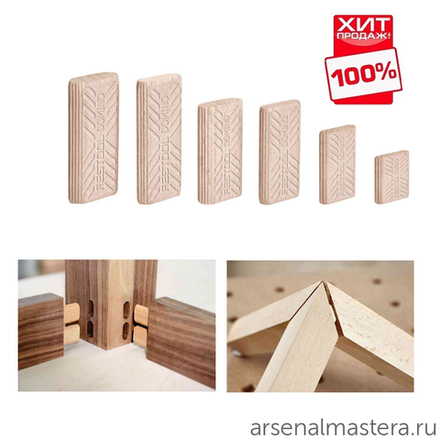

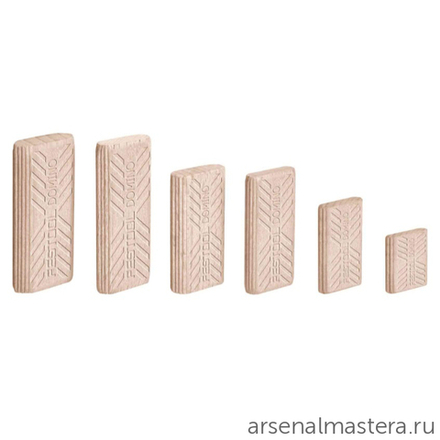

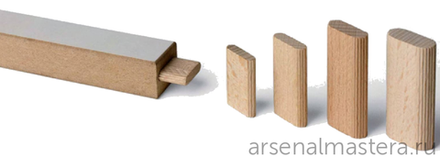

Высочайшая прочность. Особая форма шипа DOMINO в комбинации с расширяющимся пазом для удерживания клея и боковыми продольными канавками обеспечивает надёжную фиксацию шипов. Фрезером DOMINO XL DF 500 можно выполнять соединения на шипах 10 x 50 мм. Предлагаются стержни для индивидуального изготовления шипов.
Всегда подходит. Точное фрезерование под углом с пошаговой или плавной настройкой угла фрезерования.
Идеально для выполнения ящичных соединений. Он позволяет легко соединять даже тонкие заготовки толщиной от 12 мм, которые идеально подходят для боковин выдвижных ящиков.

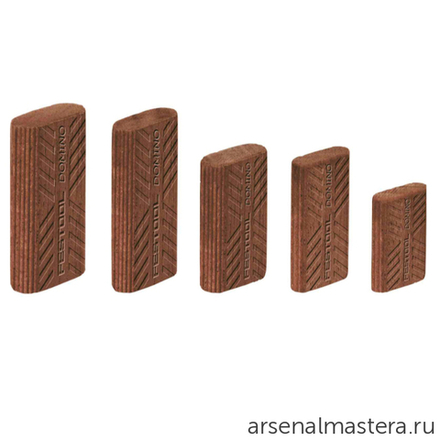

Для внутренних и наружных работ. Вставные шипы DOMINO изготавливаются из двух материалов: буковые для внутренних работ, и погодоустойчивые, стойкие к воздействию насекомых и плесени — шипы Sipo для наружных работ.
100% блокировка от проворачивания. Уже после установки первого шипа DOMINO соединения полностью защищены от проворачивания — без выравнивания заготовок.
Экологичность. Все шипы DOMINO изготовлены из древесины, полученной из одного и того же лесного хозяйства. Шипы из бука имеют знак качества Pan European Forest Council (PEFC).
Работа с пылеудалением. При работе с дюбельными фрезерами DOMINO образуется большое количество опилок. Для лучшего отвода опилок из фрезеруемого отверстия, а также в целях защиты Вашего здоровья настоятельно рекомендуем всегда работать с системой пылеудаления.Системная оснастка DOMINO. Точное соединение заготовок круглого и прямоугольного сечения, точное выполнение отверстий с постоянным интервалом: в качестве системной оснастки совместим с DOMINO XL и DOMINO DF 500.
Описание
Теперь в новом Систейнере FESTOOL SYS3 M 187 !

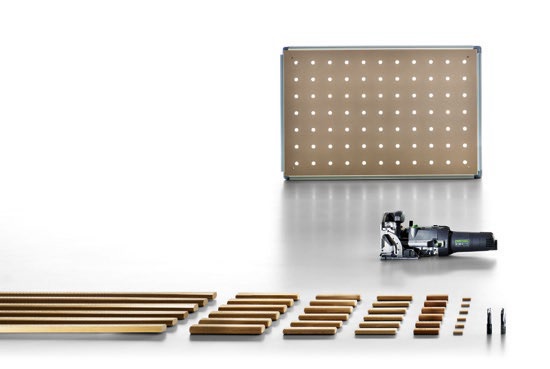

Овальная форма, увеличение поверхности склеивания, повышение прочности соединения. Система DOMINO объединяет точность круглого шипа с гибкостью обычного плоского шипа – превосходное решение для соединения панелей. Система состоит из дюбельного фрезера DF 500, дюбелей DOMINO разного размера и разнообразной оснастки для особых случаев применения.
Результат: необычайно прочные и точные невидимые соединения.
-
Скорее к лучшему результату: С инновационной системой крышек-упоров позиционирование выполняется почти мгновенно. Рабочая высота и глубина фрезы быстро регулируются с помощью ползунка.
-
Комфорт и безопасность: Запатентованный уникальный принцип маятникового фрезерования обеспечивает точное и лёгкое выполнение работ и обработку пазов без следов горения.
-
Превосходство в системе: DOMINO, фрезы, шипы размером до 10 x 50 мм, гибкие возможности регулировки и совместимая системная оснастка для практически любых вариантов соединений.
Характеристики
Потребляемая мощность 420 Вт
Число оборотов холостого хода 25 500 об/мин
Ограничитель глубины фрезерования 12, 15, 20, 25, 28 мм
Макс. глубина фрезерования 28,00 мм
? шлицевой фрезы DOMINO 4, 5, 6, 8, 10 мм
Регулировка высоты фрезы 5 - 30 мм
Фрезерование в «ус» 0 - 90 °
? разъёма пылеудаления 27 мм
Вес инструмента 3,20 кг
Тип привода Сеть
Комплект поставки
Фрезер дюбельный DOMINO FESTOOL DF 500 Q - 1 шт.

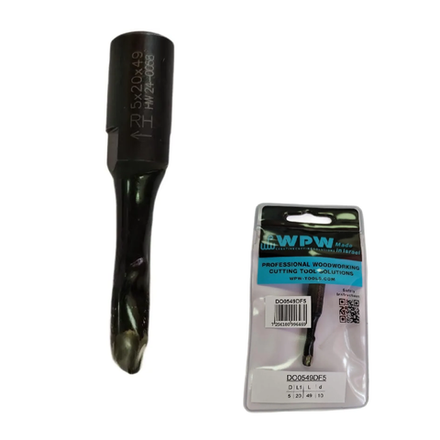

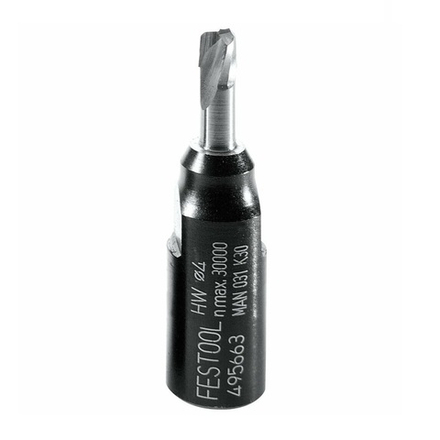

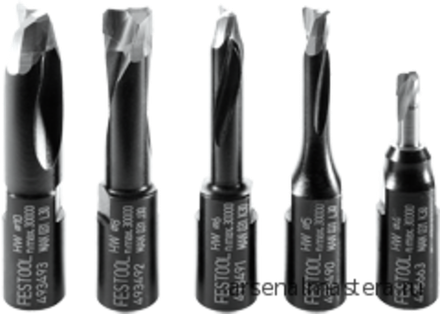

Фреза DOMINO FESTOOL D 5-NL 20 HW-DF 500 493490 - 1 шт.

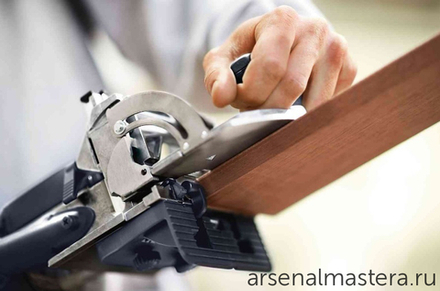

Опорный угольник (Упор дополнительный) 495666 - 1 шт.
Вспомогательный инструмент - 1 шт.
Систейнер FESTOOL SYS3 M 187 204842 - 1 шт.
Произведено FESTOOL.
Профессиональный инструмент Festool (Фестул) из Германии не зря завоевал сердца миллионов Мастеров по всему миру. С 1925 года марка Festool является синонимом высочайшего качества, точности и долговечности. "С системой лучше!" - инструменты, оснастка, расходные материалы превосходно подходят и комбинируются друг с другом. Приглашаем Вас в мир владельцев инструментов Festool, и Вы, как и очень многие, тоже скажете: "Идеально продумано, работать одно удовольствие!"
Рекомендация "Арсенал Мастера РУ"
Рекомендуем к покупке, доставим в любой город России.
По сути - это ручной мобильный пазовальный станок для фрезерования пазов под шканты типа "Домино" с запатентованной системой движения фрезы. Высокая точность, быстрая настройка и перенастройк

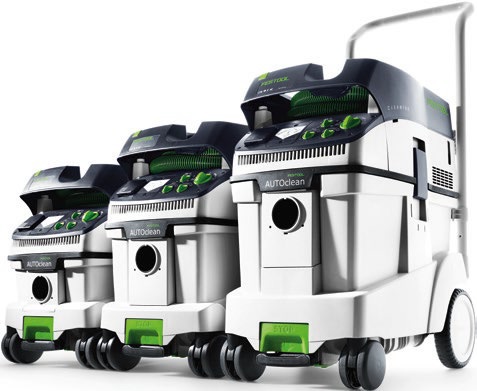

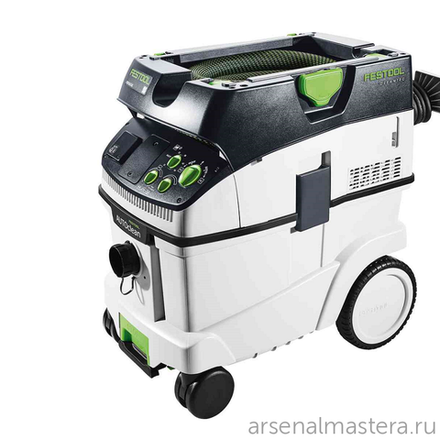

Для эффективной и безопасной работы фрезером Festool Domino DF 500 (фестул домино дф 500) необходимо производительное ПЫЛЕУДАЛЕНИЕ из зоны фрезерования, рекомендуем приобрести профессиональный пылесос с обьемом емкости не менее 15 литров с классом пылеудаления "M" (рекомендация производителя). Практика применения в российских условиях показывает достаточность пылесосов класса "L": Festool CTL 26, Festool CTL 36, Festool CTL 48 .
Отзывы покупателей и владельцев
Достоинства: Сокращает время изготовления изделий в разы. Отличное немецкое качество с кучей настроек. Высочайшая точность.
Недостатки: Только в отношении комплектности - приходится докупать 2-3 упора и фрезы для полноценной работы
Комментарий: Отличный пример инженерной мысли. Цена кусается, но альтернативы нет. .. это точный инструмент с кучей возможностей . Ну и Арсенал Мастера в принципе плохой инструмент не продают, покупаю лет 7.
Тимур
Достоинства: Высокое качество сборки! Много настроек, которые быстро перенастраиваются. Широкие возможности выбора вариантов сборки. Фрезер Домино перекрывает львиную долю столярных соединений. Не правы кто заявляет, что домино хорош только на клеевых соединениях. Сам использую доминошки в разборных изделиях, как направляющие для правильного позиционирования собираемых заготовок. Если посмотреть видеоролики, то еще много можно найти вариантов его применения. Я с его помощью делаю деревянные вентиляционные решетки.
Да, еще стоило бы сказать отдельно об этом комплекте с фрезами и целым систейнером доминошек. Вместе все дешевле и хорошо уложено - всегда ... порядок. Спасибо Фестулу и ребятам Арсенал Мастера РУ
Комментарий: Было бы неплохо если бы режим поперечного движения фрезы отключался. Тогда бы можно было делать и отверстия под круглые шканты - было бы два инструмента в одном.
Петр
Достоинства: На 100 процентов доволен инструментом! Решаю все по соединению, что нужно и даже что в планах, ничто не ограничивает. Домино 500 более бюджетный вариант, присматривался еще к 700, но разница в стоимости склонила именно к 500, нисколько не жалею! Все что мне при производстве мебели нужно, все есть.
Комментарий: Доволен. Рекомендую.
дядя Вася, Санкт-Петербург
Видео Фрезер для дюбельных соединений DOMINO FESTOOL
История возникновения идеи "Домино"
Впервые идея была нарисована на самой обычной бумажной салфетке. Сначала был простой обмен мнениями 2-х специалистов, которые в обеденный перерыв рассуждали о том, какими качествами должен обладать вставной шип. У них под рукой не было ничего подходящего, они нарисовали шип, который должен был отвечать требованию «большей прочности», на салфетке. Рядом появился второй – «с большей поверхностью склеивания». И потом ещё один – для абсолютной «устойчивости к прокручиванию». Вот так, согласно простой формуле – «одна в трёх» – и был заложен фундамент будущей системы соединений DOMINO.
Не хватало лишь отверстия – это и был настоящий вызов для пытливых умов, разработка абсолютно нового инструмента. Благодаря типично немецко - швабскому педантизму, неиссякаемой энергии, эффективным ноу - хау инженеров FESTOOL возникла комбинация из классического вертикального отверстия и горизонтального. Появился принцип маятникового фрезерования и новый фрезер DOMINO DF 500. Это стало революцией в области классического соединения деревянных деталей. По мере возникновения других вставных шипов, нового более мощного фрезера DOMINO XL DF 700 и инновационных угловых, прямых разъемных соединителей, всё это превратилось в комплексную систему соединений DOMINO.
С тех пор она стала синонимом надёжного, легко и быстро разбираемого соединения каркасных, панельных и рамных конструкций.

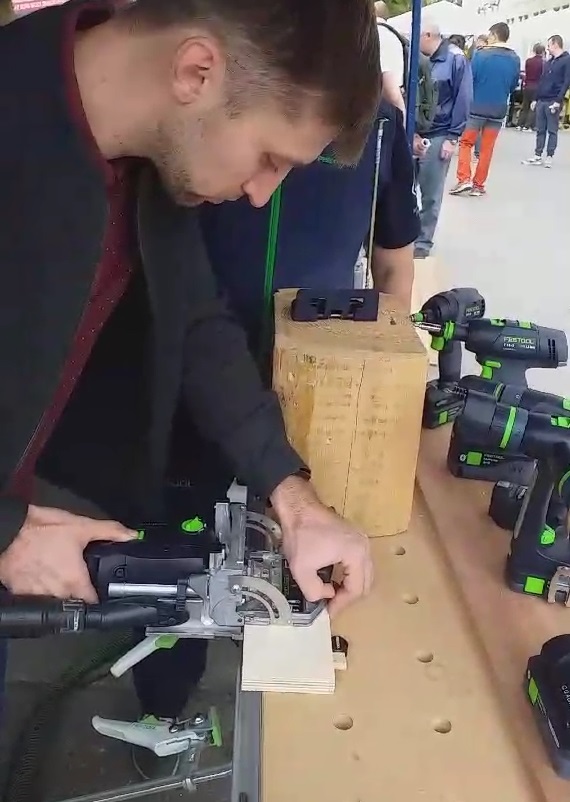

Домино Фестул на Столярный фестиваль WoodMakerFest в Нижнем Новгороде
