Хит продаж!
Применение
Обрабатываемый материал : древесина, фанера
Делает глухие пазы в дереве, фанере, ДСП, МДФ с ровными стенками без сколов на гранях паза
Описание
Пазовые пильные регулируемые диски 203 мм Locked Dado Pro Set
пилы пазовые регулируемые Dado / Дадо - это комплект из двух внешних пильных дисков, пазовых дисков и проставочных шайб, который устанавливается на вал настольной или стационарной пилы
Технологи CMT всесторонне исследовали недостатки стандартных наборных пил для вырезания пазов и выяснили, что столярам требуется для идеального изготовления паза. Результатом стал комплект пазовых дисков Locked Dado Pro Set , позволяющий делать глухие пазы в дереве, фанере, ДСП, МДФ с ровными стенками (сколов на гранях паза нет)
Производительность системы Dado много выше, чем насадной пазовой фрезы, она позволяет делать пазы с стенками ровными без сколов, с ровным дном
Поставляется в пластиковом кейсе
Характеристики
-
внешние чистовые пильные диски Z=24
-
пазовые сегменты с двумя зубьями Z=2
-
устойчивость к образованию задиров и сколов на фанере, ламинате, твердой и мягкой древесине
-
наборные вставки для выборки канавок от 6 мм до 20 мм с шагом в 0,1 мм
Внимание!
-
всегда используйте с обоими правильно установленными внешними дисками - правым R и левым L
-
твёрдосплавные зубья дисков при сборке и работе инструмента не должны соприкасаться
-
D 203
-
B 30
-
Z 12
-
K 6,35 ~ 20,6
-
β ATB 20°+FLAT
-
α -12°
-
Вес 1 кг
-
Тип товара диск пильный
-
Вид товара пазовые DADO
-
Качество/назначение профессиональный инструмент
-
Вид обработки пазование
Состав комплекта 230.312.08M

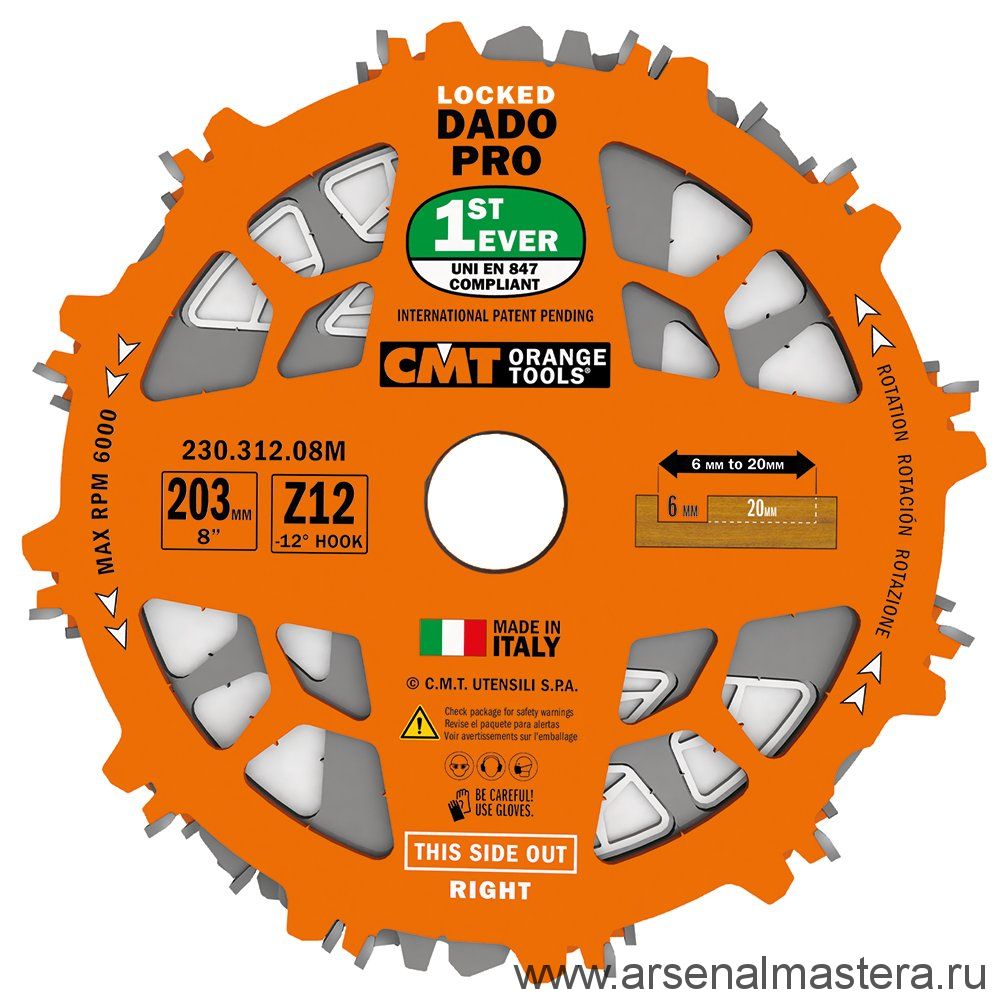

Внешний правый диск RH 203x30 Z24 - 1 шт.
Внешний левый диск LH 203x30 Z24 - 1 шт.
Пазовальные диски CHIPPERS 203x3,14x30 Z2 - 3 шт.
Прокладки-фиксаторы Lock Spacers 1,6 мм - 3 шт.
Шайбы проставочные Shims 0,1 мм - 5 шт.
Шайбы проставочные Shims 0,2 мм - 2 шт.
Шайба магнитная проставочная Magnetic Shims 0,3 мм - 1 шт.
Шайба магнитная проставочная Magnetic Shims 0,5 мм - 1 шт.
Обложка с инструкцией 230.312.08M Locked Dado Pro Set - 1 шт.
Производство CMT (Италия).
CMT Utensili SpA - режущий инструмент, оснастка для обработки древесины, деревосодержащих ДСП, МДФ, ОСБ, пластика, алюминия. Фрезы, сверла, дисковые пилы, сменные ножи и пр.
Рекомендация "Арсенал Мастера РУ"
Рекомендуем к покупке, доставим в любой город России.
Использование
Обращайтесь с лезвиями DADO в перчатках. Используйте средства защиты глаз, пыли и слуха. Избегайте ношения свободной одежды, которая может зацепиться за вращающееся лезвие. Отключайте станок от сети при установке или регулировке DADO. Используйте защитные приспособления станка во время работы. Тщательно проверьте DADO перед использованием. Не используйте Dado, если есть подозрение на повреждение или дефект (например, сломанные или поломанные зубы и т. д.). Не превышайте максимальные обороты, рекомендованные для DADO. Не используйте DADO для обработки металлов, резки кирпичной кладки или других материалов, не предназначенных для использования с этим продуктом, если не указано др. Установите и закрепите DADO осторожно, в правильном направлении вращения, как указано на лицевой стороне самого лезвия. Используйте оба основных внешних диска. Никогда не используйте внутренние пазовальные диски отдельно или только с одним внешним диском. Плотно зажимайте материал во время работы . Храните Dado должным образом, чтобы избежать повреждений и ржавчины. Несоблюдение всех инструкций по технике безопасности и предупреждений относительно использования этого продукта может привести к серьезным травмам.
Настройка:
а ) Перед установкой / настройкой DADO обязательно отключите станок от всех источников питания, вытащив вилку. Обратитесь к таблице на обратной стороне, чтобы выбрать желаемую ширину паза. Убедитесь, что все детали станка и пильные диски DADO чистые и не имеют пыли / стружки.
б ) Установите первый наружный диск DADO на оправку пильного станка. Зубья должны указывать в направлении вращения лезвия. Сторона диска DADO с надписью «THIS SIDE OUT» должна быть направлена наружу.

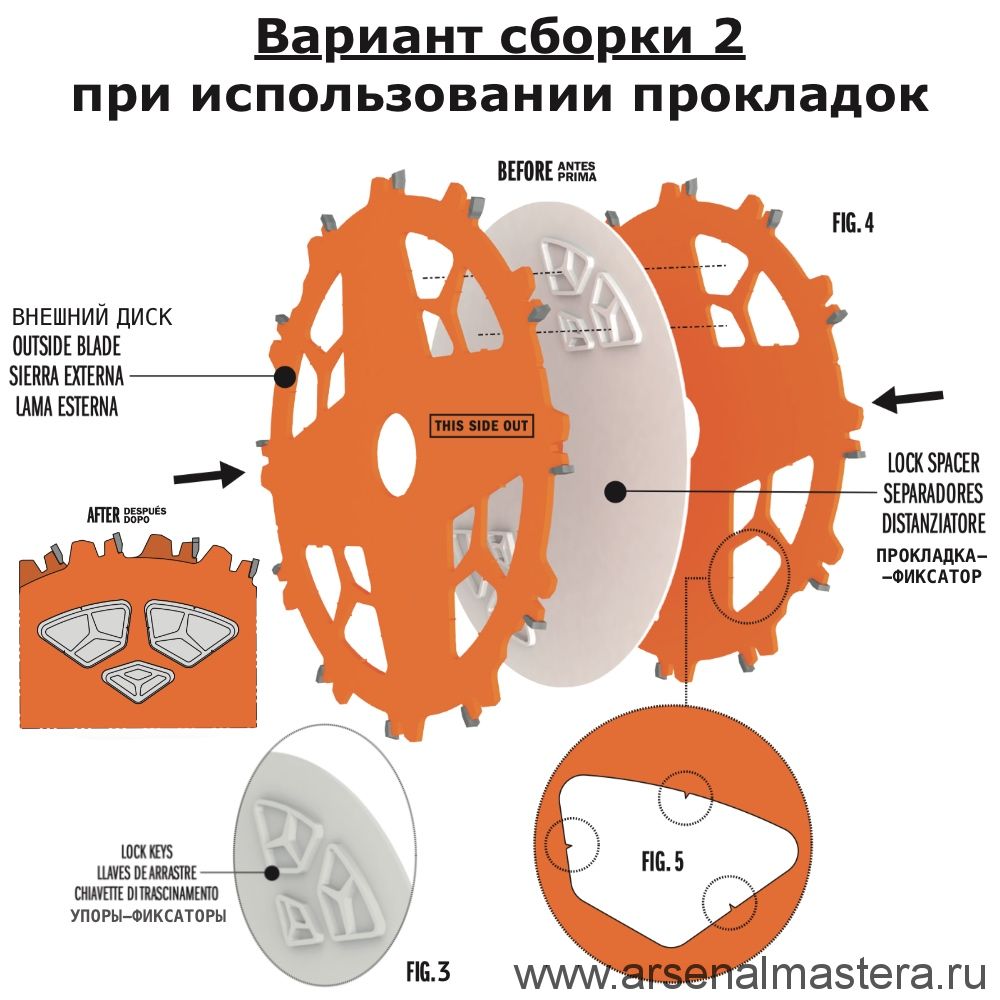

c ) Исходя из выбранной ширины паза, если требуется внутренний диск (Z=2), сразу же устанавливайте его после первого основного внешнего диска DADO. Зубья внутренних дисков должны совпадать с одной из установочных, отмеченных на основном внешнем диске (жёлтые метки). Если используется второй внутренний диск, поверните его таким образом чтобы зуб выровнялся со следующей установочной точкой. Если используется третий, поверните его, пока его зуб не совпадет с третьей установочной точкой. Если используется четвертый , то зуб четвертого диска нужно выровнять с первой установочной точкой. Проставочные кольца нужно ставить между дисками равномерно чтобы добиться нужной толщины паза.
d ) Установите второй основной диск DADO и надежно закрепите его на станке. Установите правильную вставку стола и защитные ограждения в соответствии с инструкцией по эксплуатации вашей пилы. После того, как все компоненты установлены и закреплены, убедитесь, что набор DADO вращается свободно и без каких-либо помех. Теперь вы готовы подключить свою пилу.
Регулировка: Выполните пробный пропил на черновой заготовке. В зависимости от ширины паза добавьте или уберите проставочные кольца, чтобы получить требуемую толщину паза . Все настройки нужно производить с отключенным от сети станком.
Резание: Для лучшего контроля и безопасности лучше делать пазы в несколько проходов, постепенно увеличивая грубину паза. Широкие пропилы DADO на полную глубину удаляют значительное количество материала за один проход. Запрещается выполнять пиление от руки или со скосом. Всегда используйте параллельный или перпендикулярный упор. По-возможности используйте гребенчатые прижимы, толкатели или другие приспособления для закрепления заготовки. Распечатайте и сохраните эти инструкции для использования дисков.
Гарантия : Лезвия Dado спроектированы и изготовлены в соответствии с бескомпромиссными стандартами качества работы и долговечности. Мы гарантируем, что каждое лезвие Dado не имеет дефектов материала и изготовления. Эта гарантия считается недействительной, если дефект вызван повреждением в результате неправильной эксплуатации или модификации лезвия и / или является прямым результатом неправильного использования, небрежности, неправильной заточки, нормального износа, плохого обслуживания и т. д.. Производитель не несет ответственности за особые, случайные или косвенные убытки, возникшие в результате неправильного использования или невозможности использования диска DADO.
