Применение
Ленточная пила предназначена для качественной и быстрой распиловки заготовок из древесины.
Ленточный станок jet находит применение в промышленности, крупных деревообрабатывающих цехах и частных мастерских.
Описание

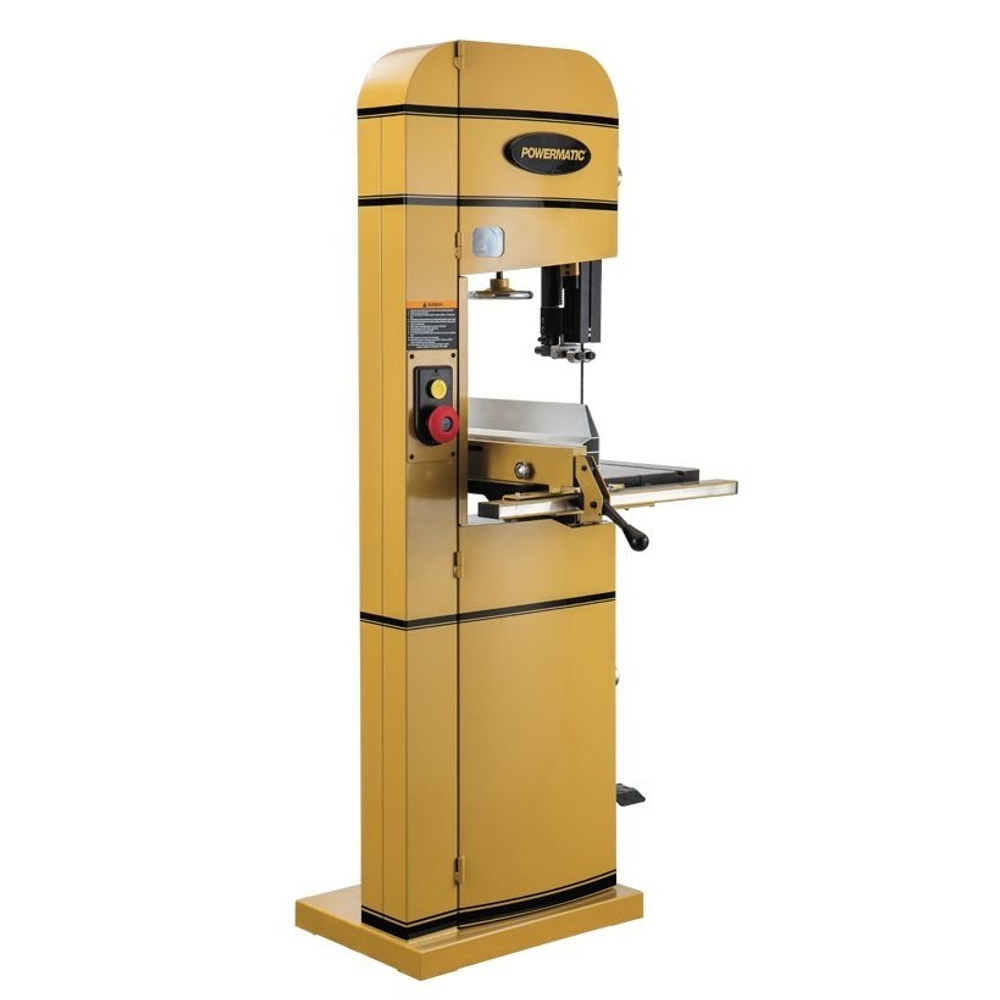

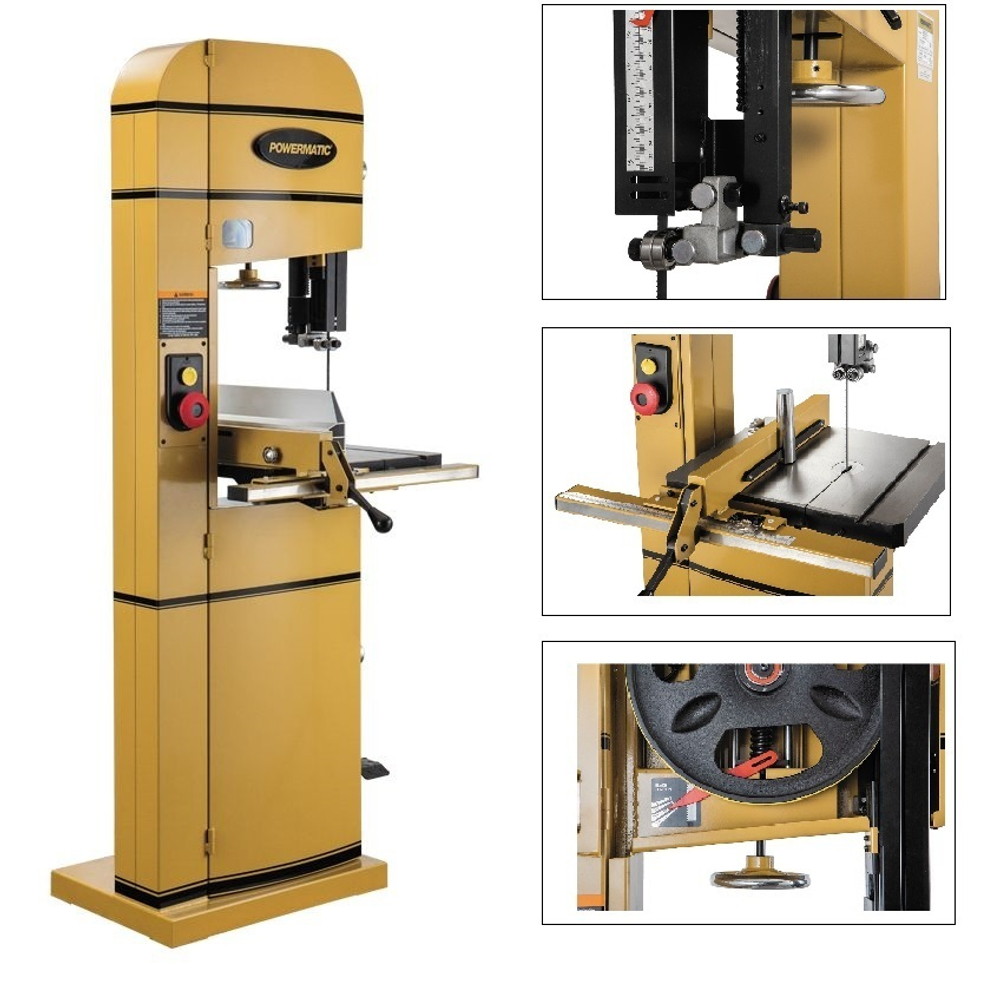

PM1500 — ленточнопильный станок Powermatic профессионального класса. Оборудование этой марки сочетает превосходные технические данные, надежность и долговечность, запас мощности, хорошее оснащение разнообразными системами, облегчающими работу и обслуживание, а также качественную внешнюю отделку корпуса и органов управления.

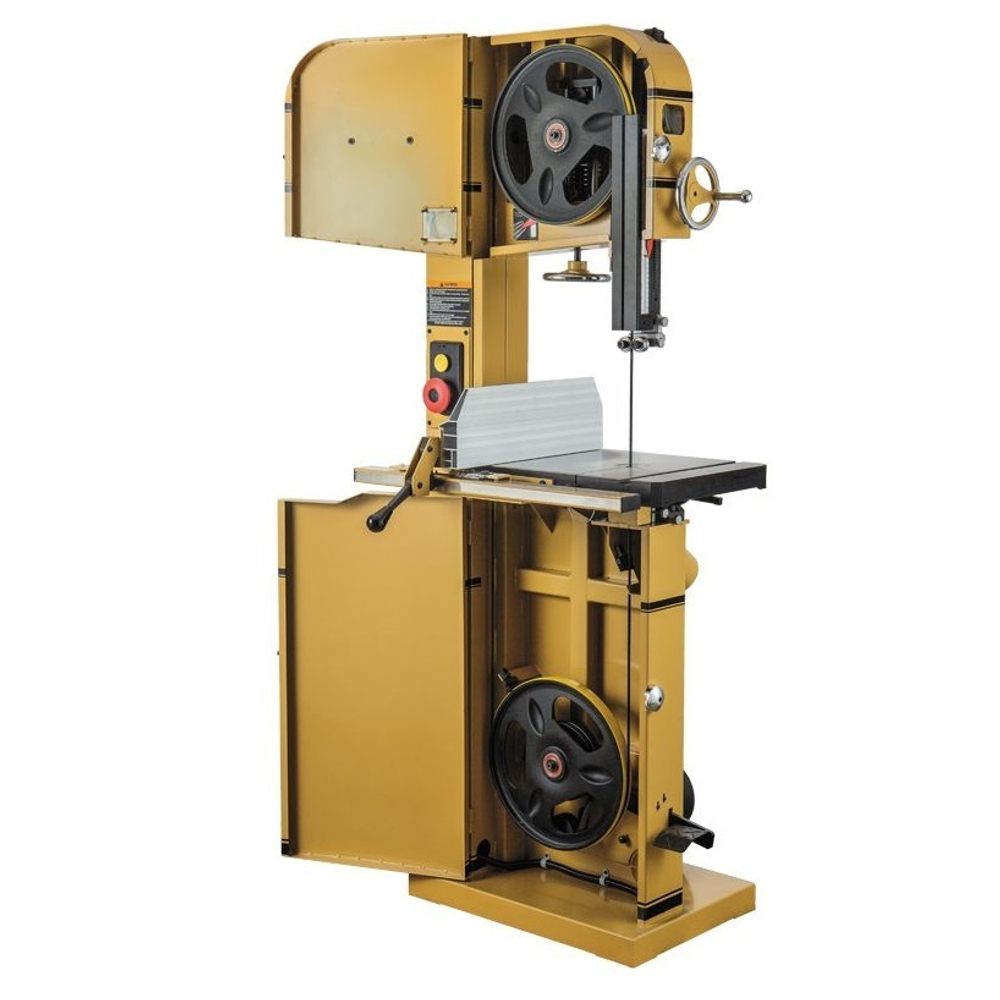

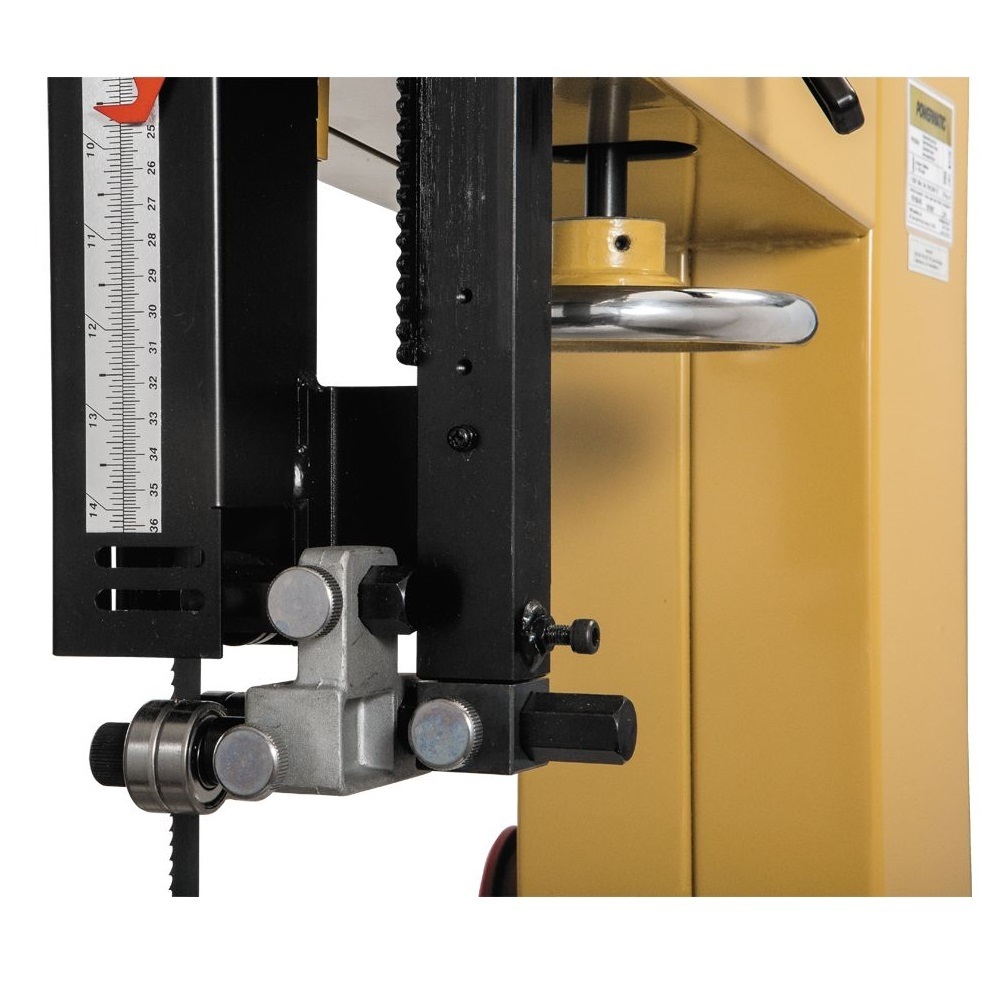

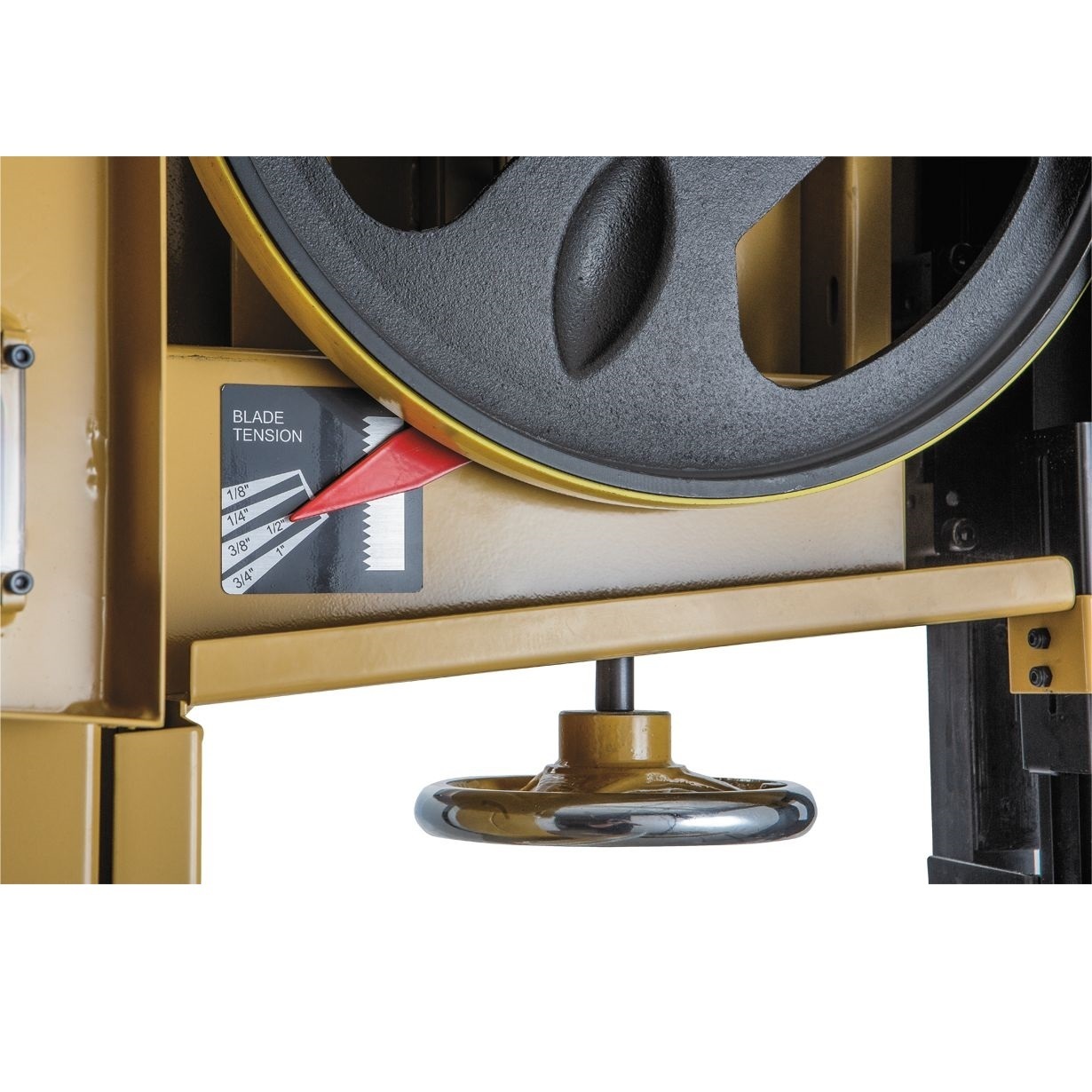

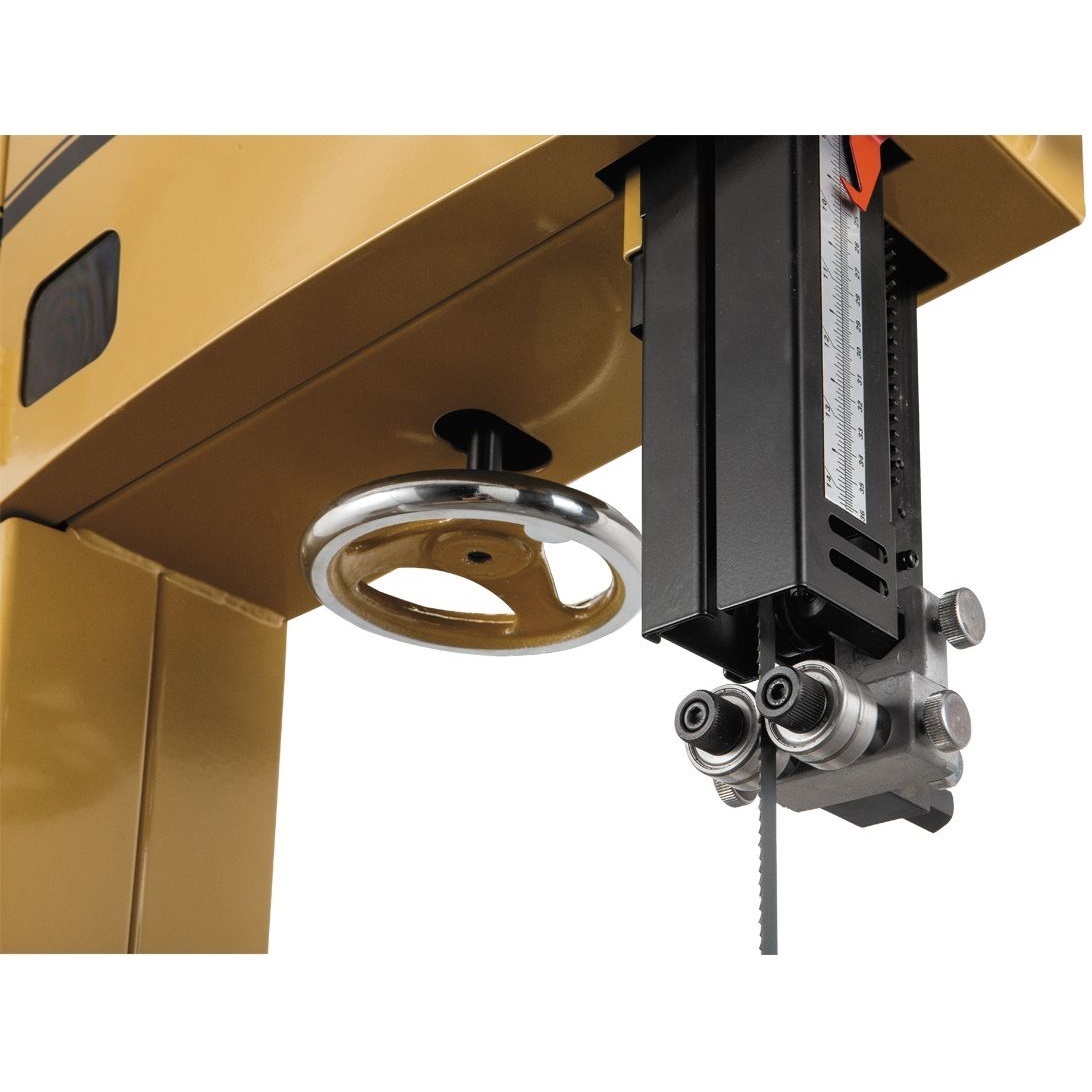

В основе станка жесткая стальная рама, на которой установлены чугунные шкивы с полиуретановым покрытием и чугунный стол с кронштейном из этого же материала. Для натяжения ленты предусмотрен рычаг, имеющий следующие позиции: «работа»/ «хранение»/ «замена». Фиксация полотна производится трехточечными роликовыми направляющими с шарикоподшипниками. Верхние направляющие установлены на подвижной рейке с зубчатым механизмом подъема и опускания, приводимым от массивного хромированного маховика с рукояткой.

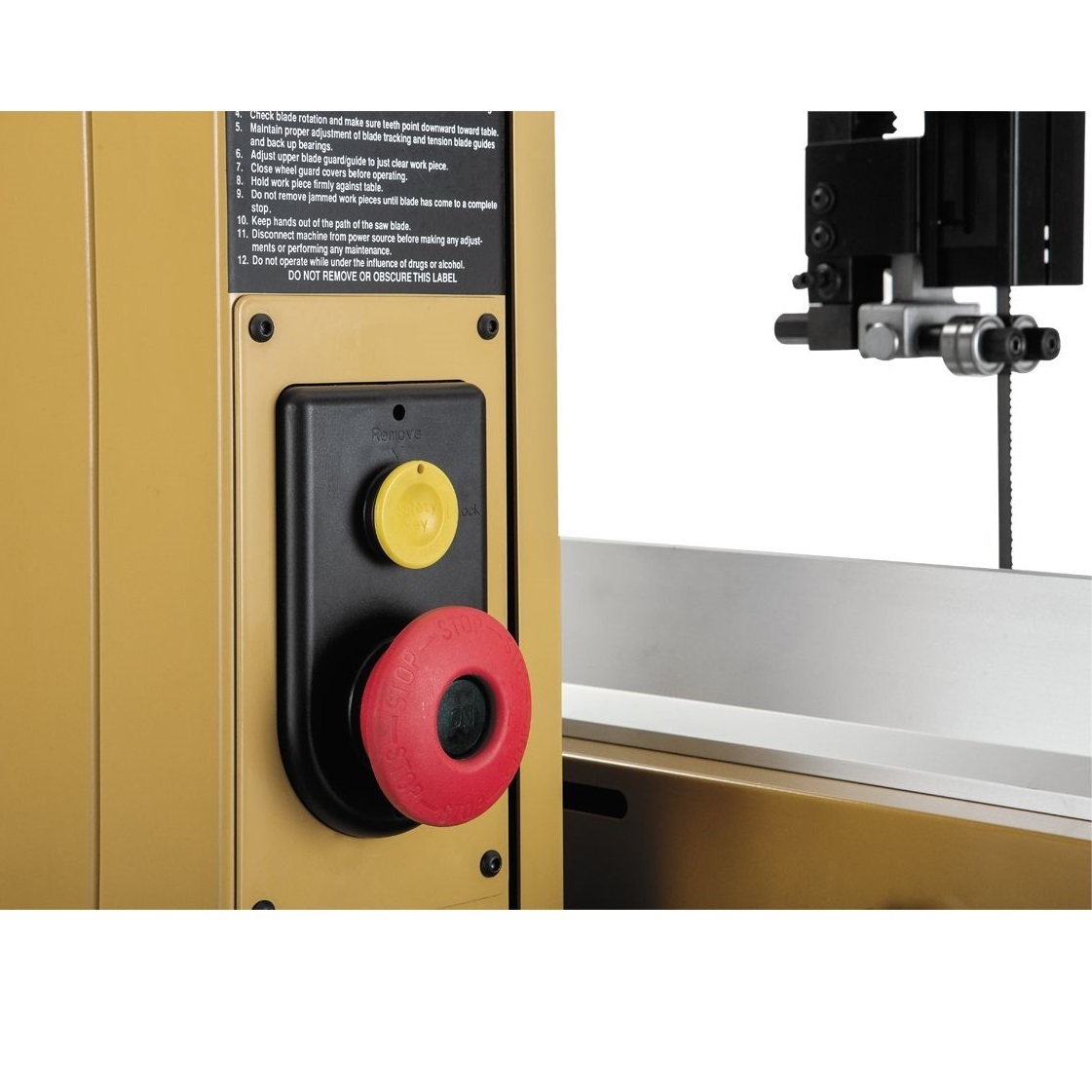

Внизу корпуса педаль экстренной остановки. Она отчасти дублирует функции выключателя (расположен возле стола на «стойке»), но, в отличие от него, обеспечивает еще и механическое торможение, сокращающее время выбега.

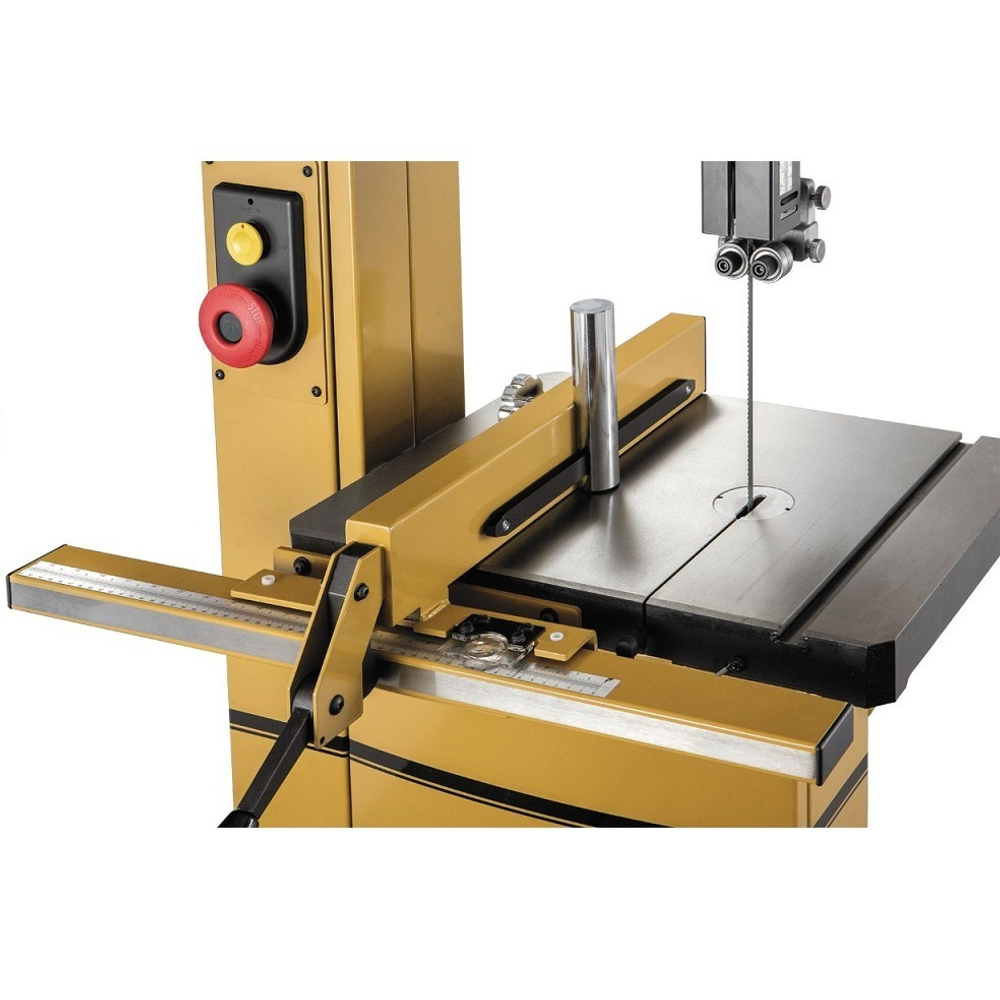

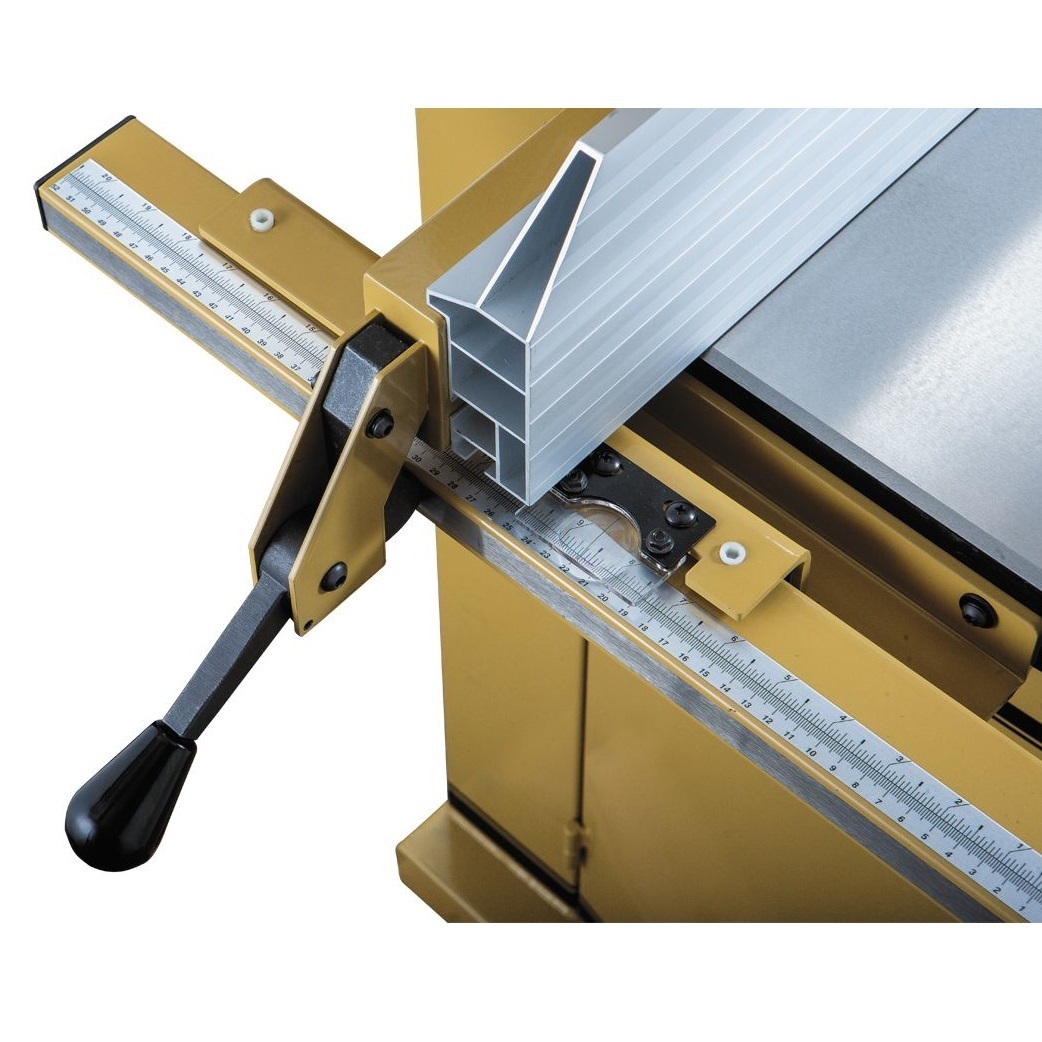

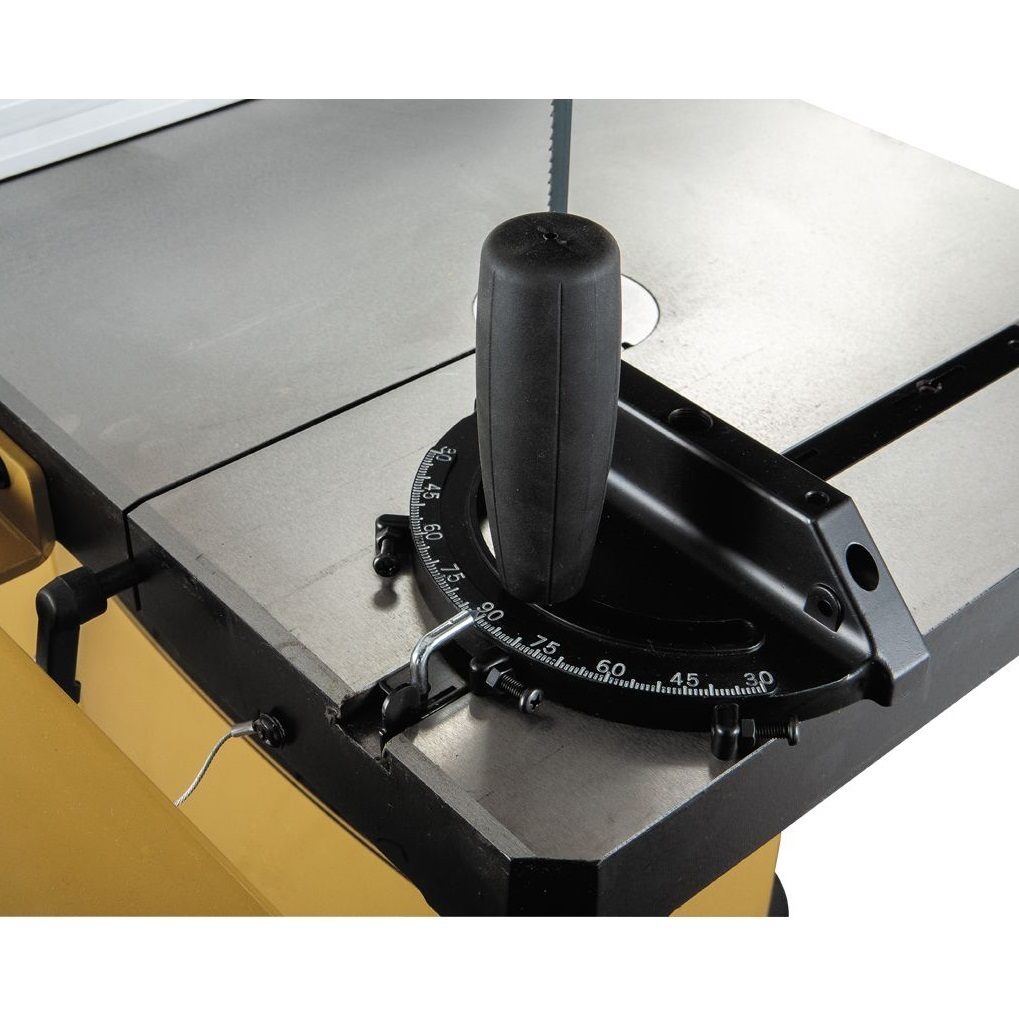

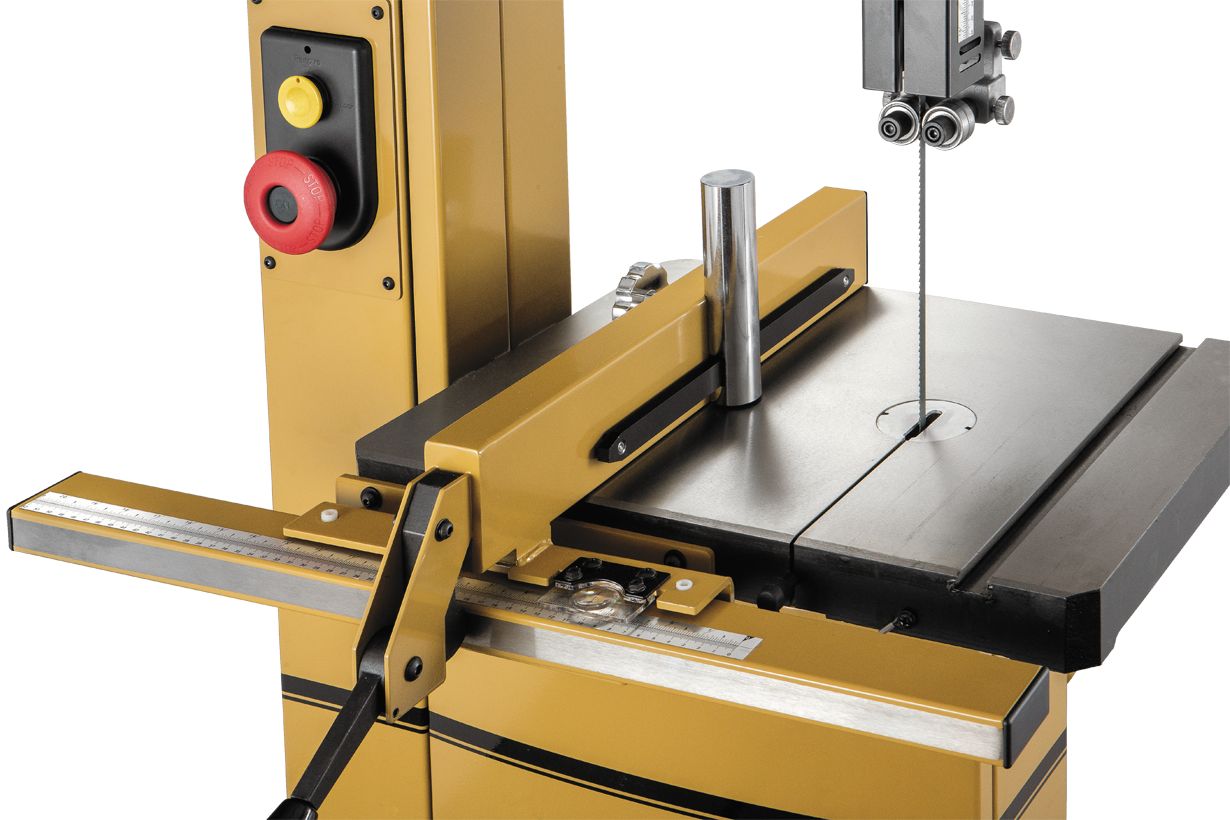

В комплект поставки станка входит параллельный упор с кронштейном и направляющим профилем. Фиксация производится эксцентриковым зажимом с длинной рукояткой. Сама планка выполнена в виде плоской широкой панели. Ее можно установить вертикально (удобно при работе с тонкими и высокими заготовками) или плашмя. При пилении с одинаковым отступом от края криволинейной заготовки используют цилиндрический штифтовой упор, который монтируется на основание параллельного упора вместо широкой планки. В поверхности рабочего стола Т-образный паз для скользящего углового упора (входит в комплект поставки).

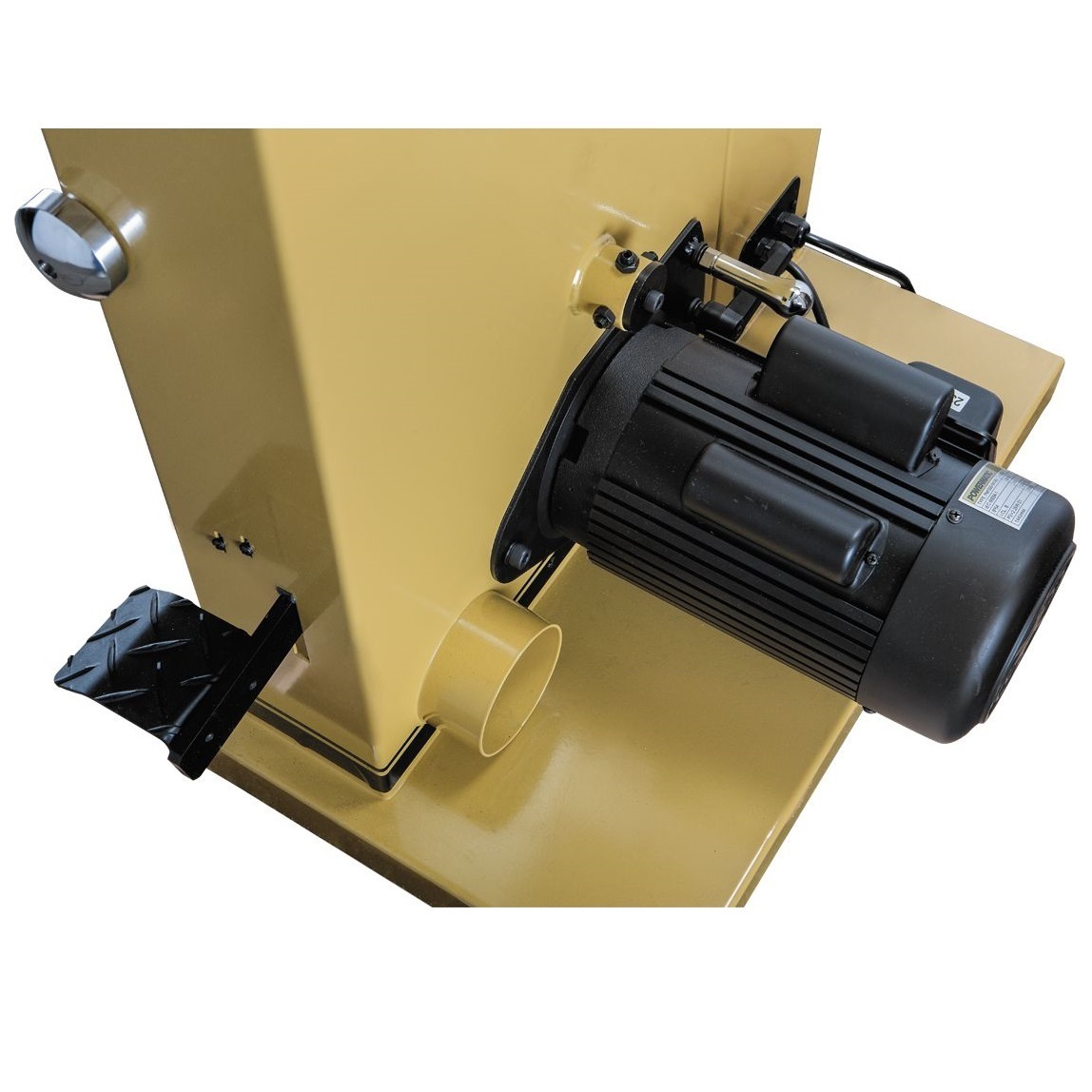

Для подключения к системе аспирации предусмотрено два 100-миллиметровых патрубка, обеспечивающих эффективный сбор и удаление опилок.
Когда станок не эксплуатируется, установите рычаг быстрого натяжения в положение «Частичное натяжение – Простой/регулировка хода». Это продлит срок службы полотна и ободов шкивов, а также снизит нагрузку на шкивы, подшипники и другие узлы.
Преимущества
-
Роликовые направляющие пильного полотна
-

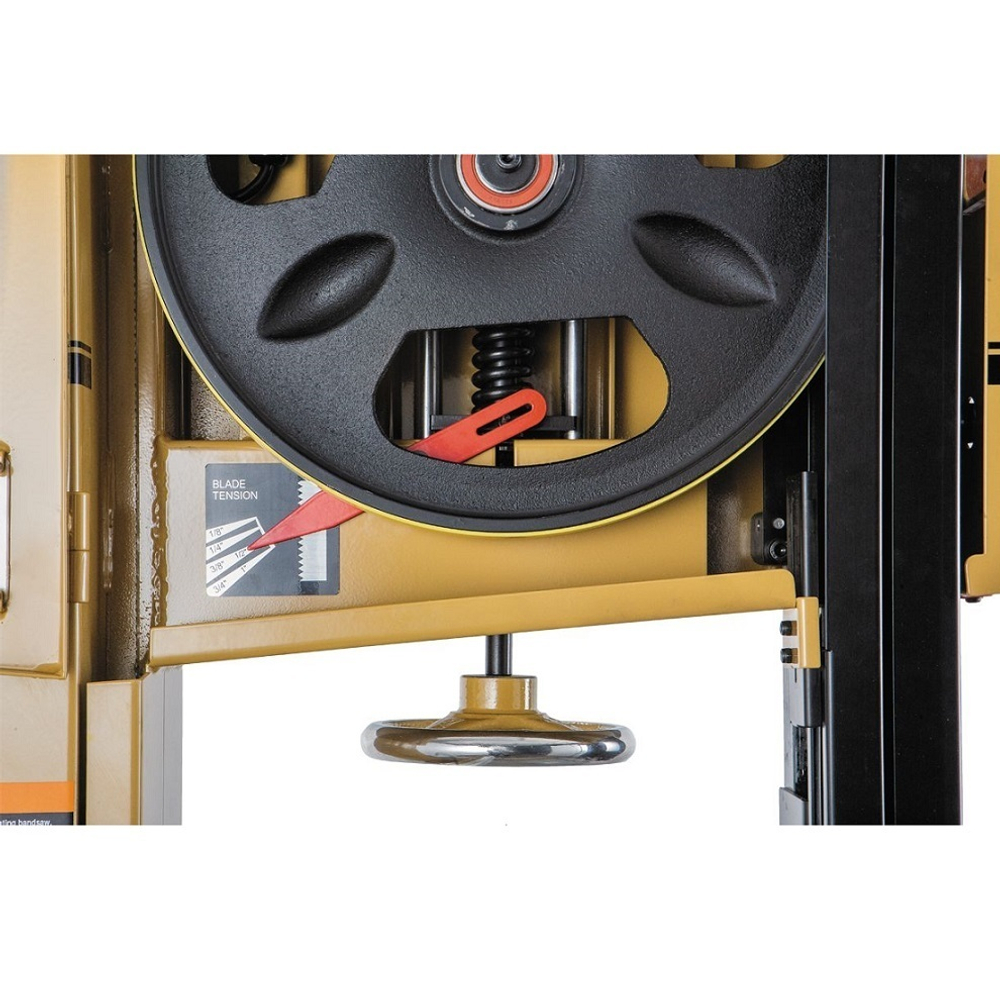

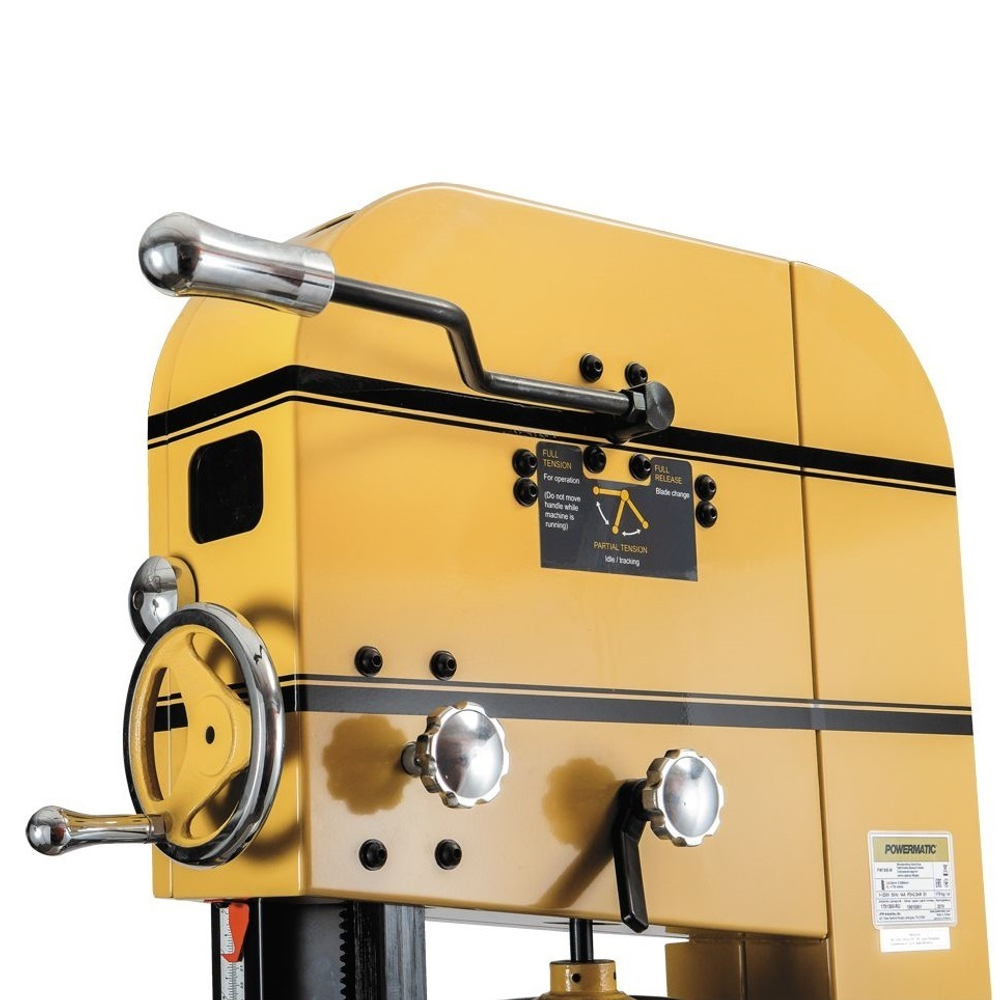

Трехпозиционный рычаг быстрого натяжения и ослабления пильного полотна
-

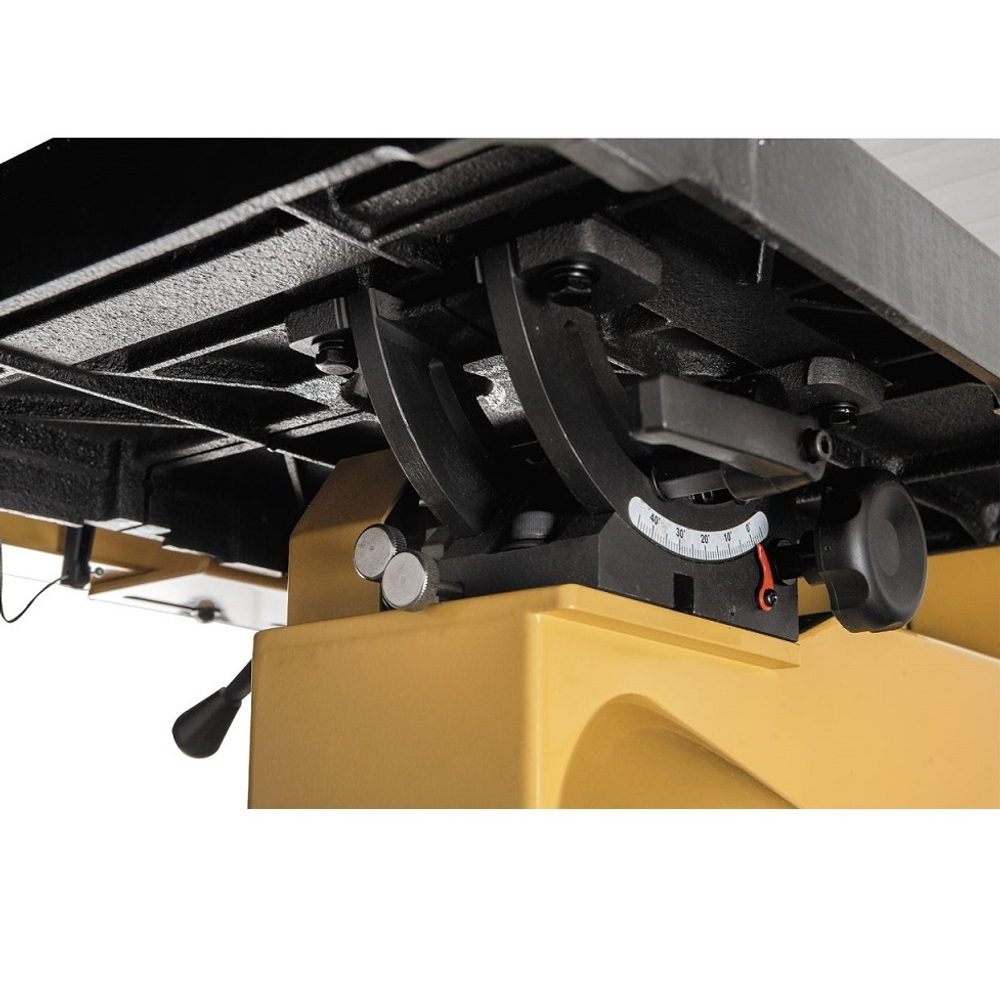

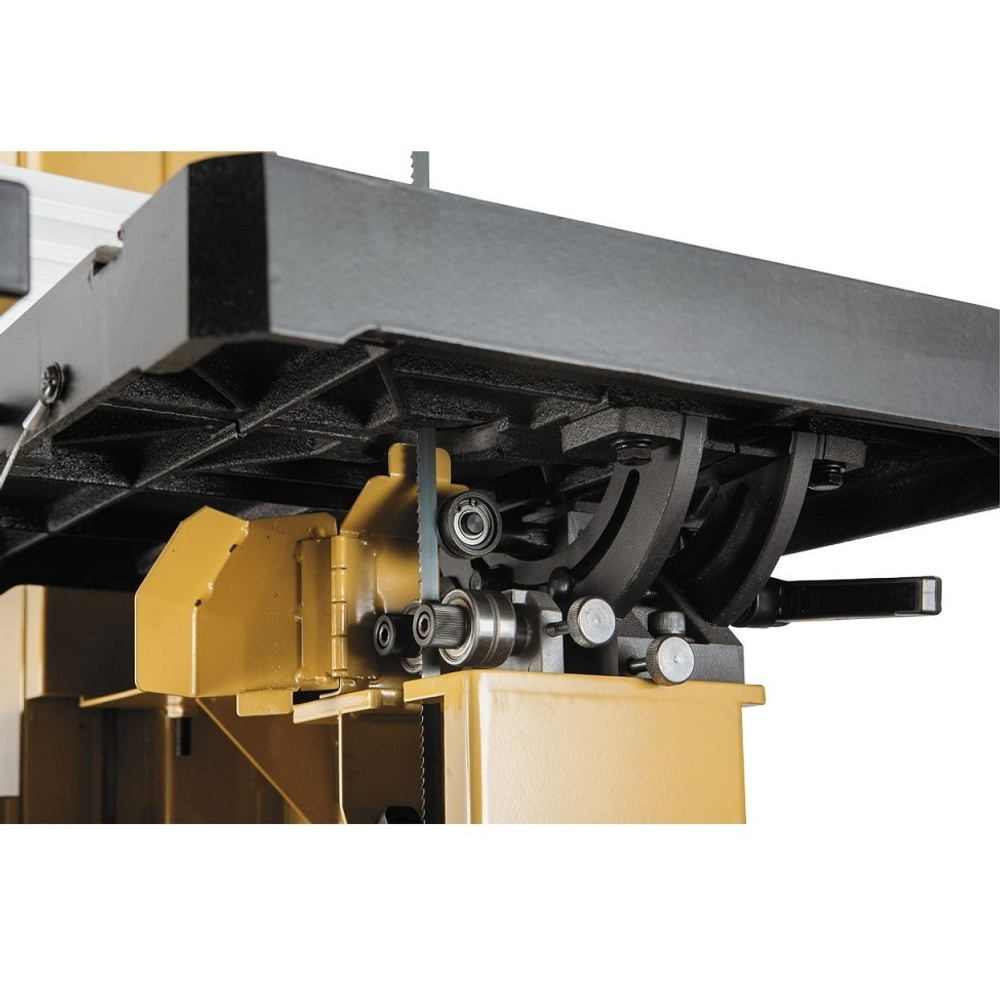

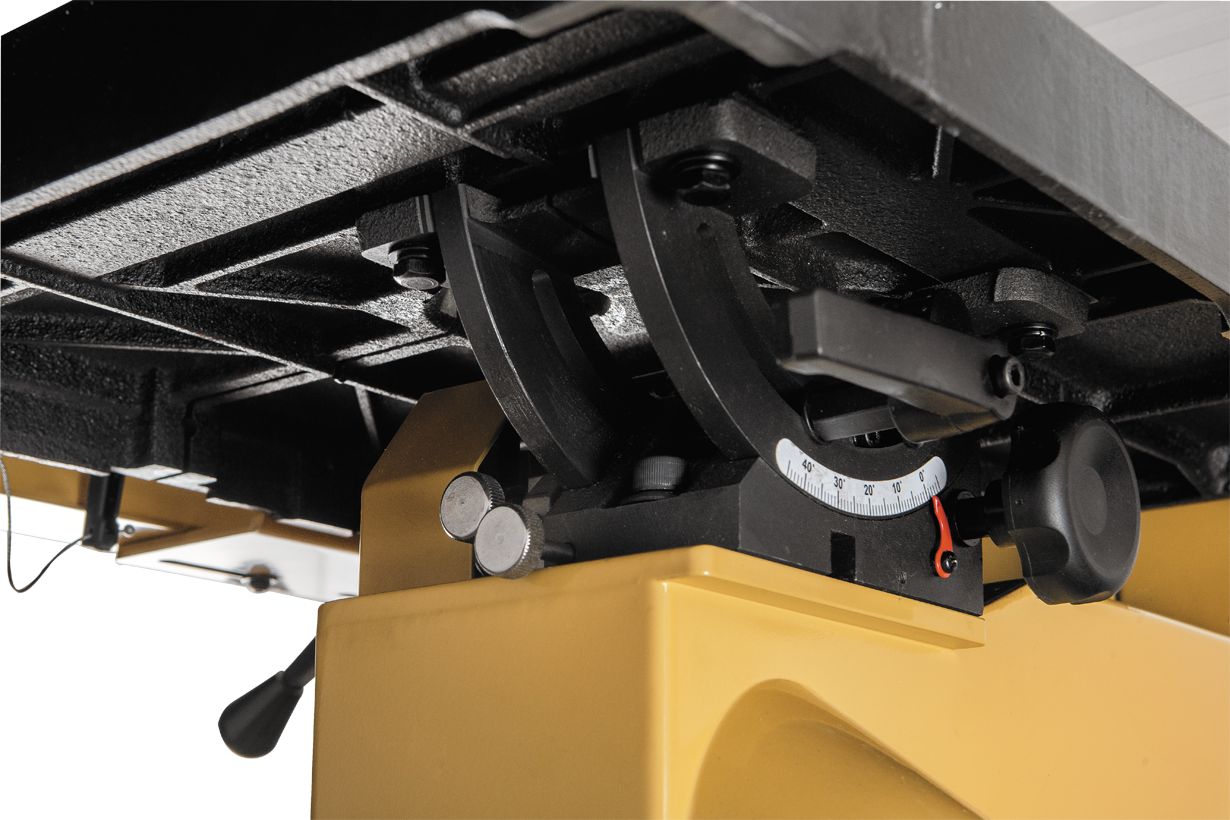

Регулировка наклона пильного стола вращением рукоятки
-
Регулировка высоты распиловки вращением рукоятки
-
Рабочий стол из чугунного литья
-
Двухпозиционный регулируемый параллельный упор с эксцентриковым зажимом
-
Регулируемый параллельный упор
-
Подвижный угловой упор с направляющей вдоль Т-образного паза
-
Педаль экстренного выключения, комбинированная с ленточным тормозом
Характеристики
Напряжение, В 400
Потребляемая (выходная) мощность, кВт 3,5 (2,2) кВт
Скорость движения полотна, м/мин 750
Длина пильного полотна, мм 3886 мм
Ширина пильного полотна, мм 3-25 мм
Диаметр шкивов, мм 380 мм
Угол наклона рабочего стола -10?m;-0-45?m;
Максимальная высота заготовки, мм 355 мм
Максимальная ширина заготовки (просвет до рамы), мм 368 мм
Размеры рабочего стола (ДхШ), мм 546х406 мм
Диаметр вытяжного штуцера, мм 2х100 мм
Длина, мм 768
Ширина, мм 873
Высота, мм 2038
Масса, кг 179
Длина в упаковке, см 80
Ширина в упаковке, см 90
Высота в упаковке, см 205
Масса в упаковке, кг 228
Комплектация:
-
Пильное полотно 6 TPI, 10мм
-
Параллельный упор
-
Угловой упор
Производство Powermatic
Золотой стандарт с 1921 г. От семейного предприятия до ведущего производителя станков для деревообработки, эволюция Powermatic (Поверматик) отразила успех американской деловой изобретательности на протяжении 20-го века и в новом тысячелетии. Станки Powermatic отличаются высочайшим качеством исполнения и выдающимися характеристиками. Для промышленного применения и для столярных мастерских.
Рекомендация "Арсенал Мастера Ру"
Рекомендуем к покупке. Доставим в любой город России.
Видео: Powermatic PM1500 Ленточнопильный станок
Определитесь с материалом и толщиной заготовки

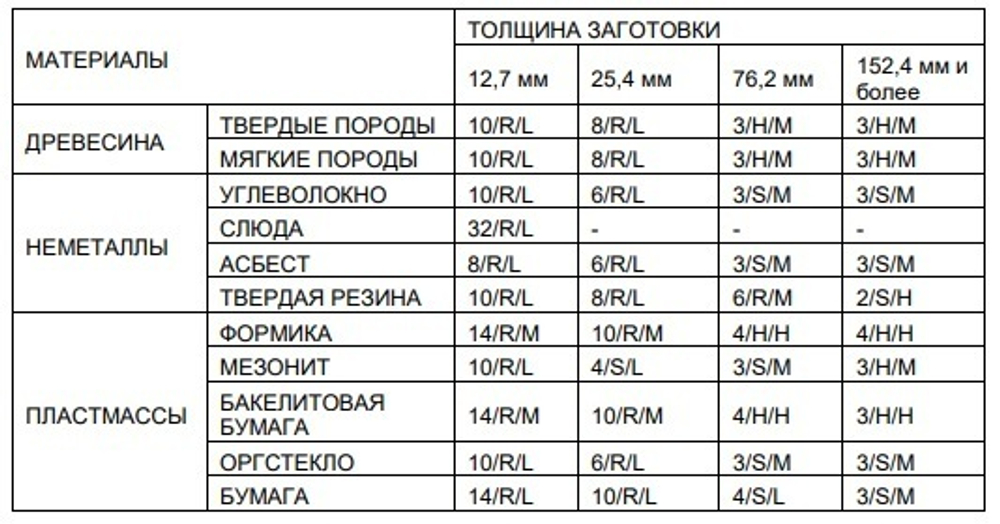

В таблице приведены рекомендуемый ШАГ, ТИП полотна и ПОДАЧА. Расшифровка: Н – Крюк (Hook) R – Стандарт (Regular) S – Скип (Skip) L – низкий M – средний H – высокий Пример: 10/H/M означает 10 зубьев на дюйм / тип профиля «крюк» / средний темп подачи:
Для распила по радиусу

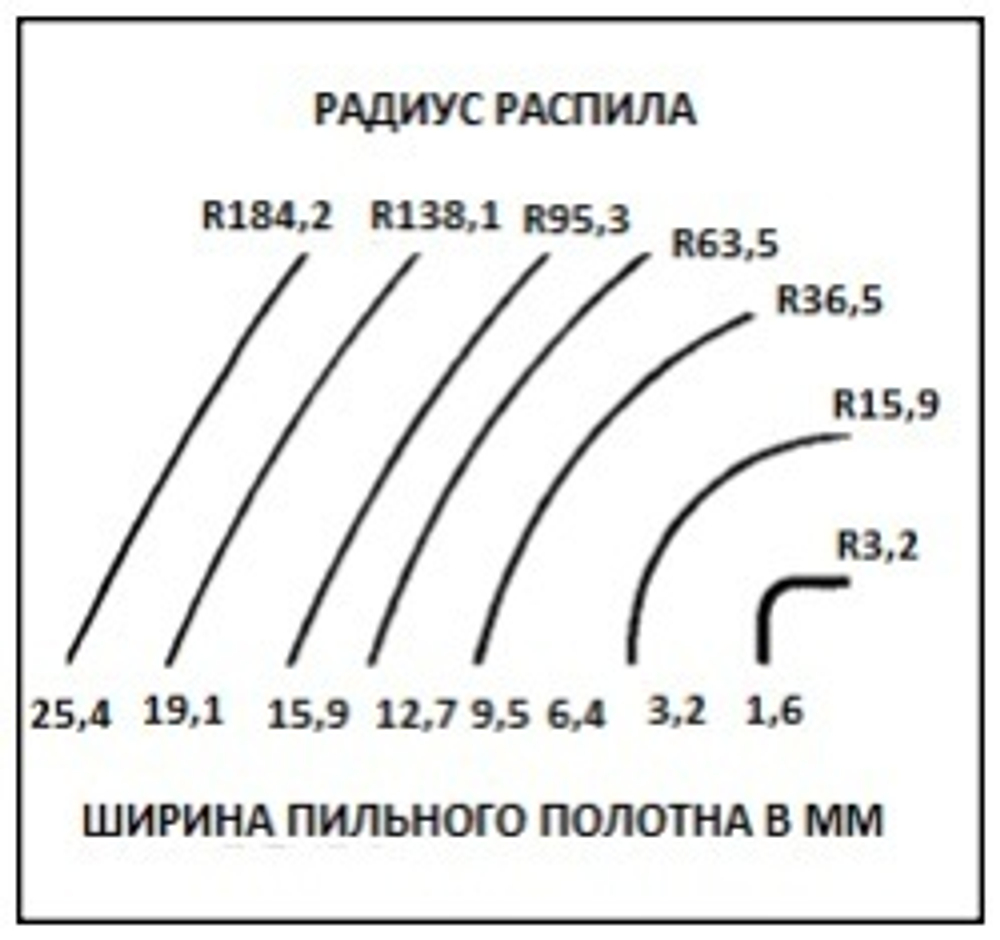

Изучите чертеж или опытный экземпляр детали или просто измерьте наименьший радиус, который требуется выпилить, и найдите его (в мм) на схеме ниже. Соответствующая кривая укажет на приблизительную ширину пильного полотна. Если искомый радиус находится между двумя кривыми, выбирайте более широкое полотно. Это метод следует использовать для начального выбора пильной ленты. Данные рекомендации могут корректироваться для удовлетворения требований выполняемых работ. Если не удается подобрать полотно со всеми необходимыми характеристиками, возможно, придется пойти на компромисс.
