Применение
Высокотехнологичный индустриального класса.
Можно обтачивать детали из различных сортов стали, сплавов, алюминия, цветных металлов и чугуна.
Незаменим там, где требуются повышенная скорость и качество обработки.

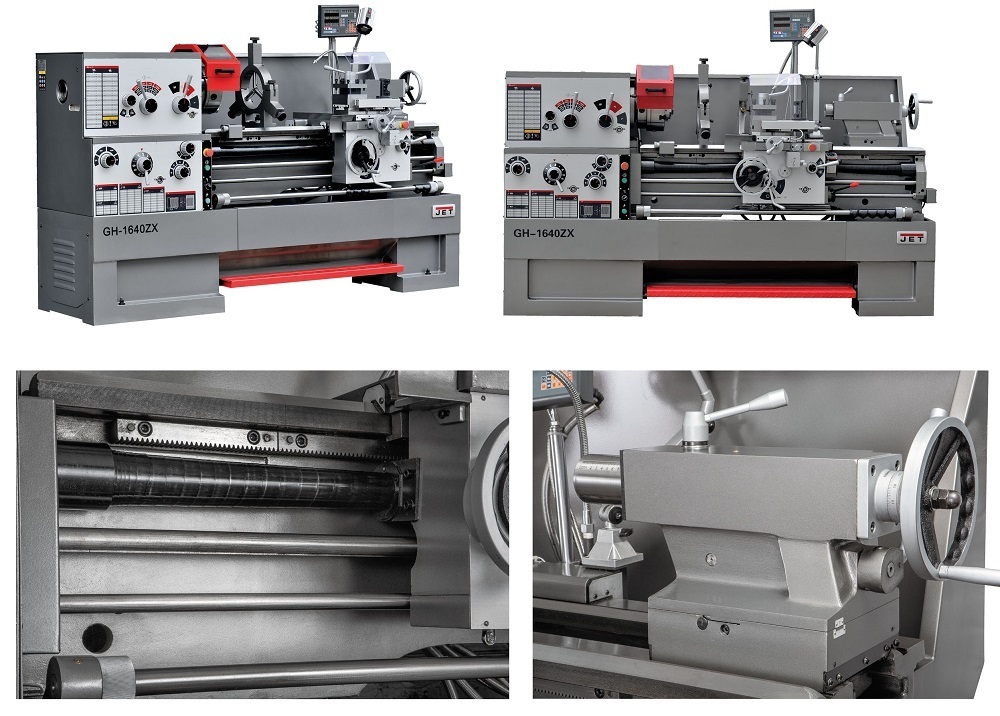

Описание
Рассчитан на повышенные нагрузки.Можно работать с деталями диаметром до 406 мм, расстояние между центрами - 1015 мм. При съемном gap - мостике максимальный D обрабатываемой заготовки увеличивается до 590 мм (при ограничении длины в 270 мм).
Имеет облегченное исполнение за чет снижения металлоемкости станины, направляющие которой закаляются и шлифуются по специальной технологии. Предусмотрена регулировка зазоров при помощи клиновых планок.

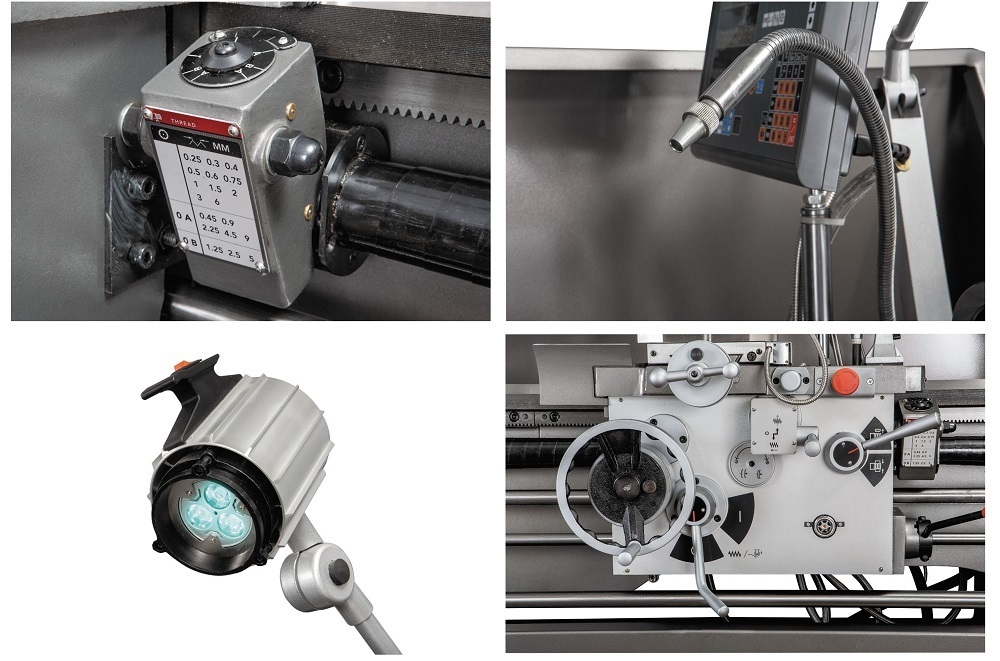

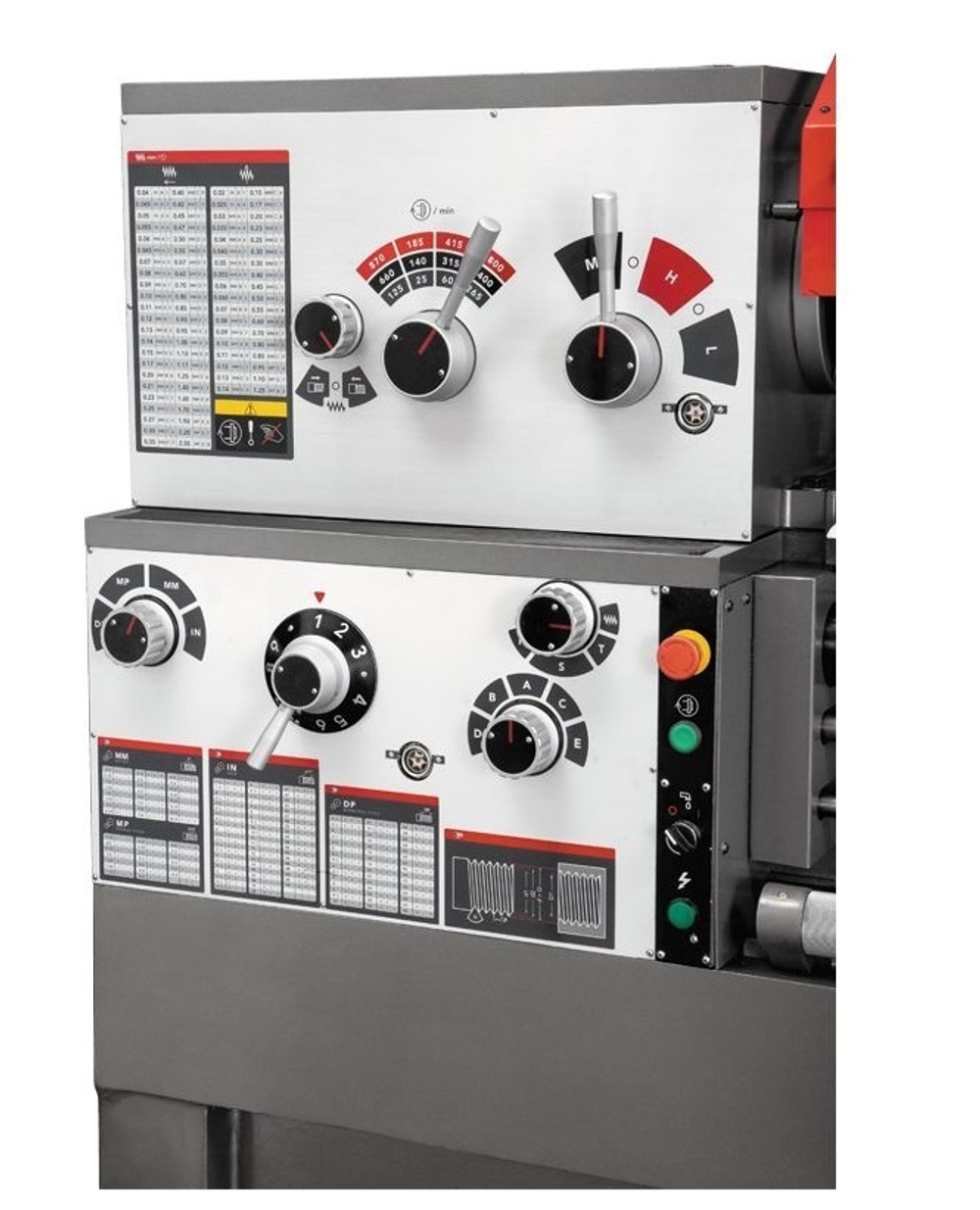

Коробка подач полностью автоматическая, возможность нарезать все основные типы резьб без смены шестерен: метрические дюймовые, модульные и питчивые. Может использовать широкий ассортимент резцов различного назначения, резцедержатель рассчитан на оснастку до 25 x 25 мм по сечению ее хвостовика. Поставляется с цифровыми линейками УЦИ (индекс «DRO») по 3 осевым направлениям, это облегчает работу оператора, повышает точность обработки, экономит время, снижает риск возможного брака. Оборудован регулируемой муфтой ходового винта и толчковым режимом пуска шпинделя для облегчения смены режимов работы.
Современный аналог 1А62
Преимущества
-
Эксклюзивный протокол приемки Джет с сертифицированными допусками (DIN 8606)
-
Массивная станина станка из серого чугуна
-
Закаленные и отшлифованные направляющие станины
-
Регулировка зазоров направляющих при помощи клиновых планок
-
Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
-
Коробка передач позволит нарезать резьбу без замены шестерен
-
Механизм привода шпинделя постоянно работает в масляной ванне
-
Толчковый режим работы шпинделя
-
Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
-
Централизованная система подачи смазки продольного суппорта
-
Регулируемая в поперечном направлении задняя бабка для обточки конусов
-
Пятипозиционный управляющий вал с кулачками
Характеристики
Напряжение, В 400
D обточки над станиной, мм400
D обточки над съемным мостиком, gap, мм640
Длина съёмного мостика, мм 310
D обточки над поперечным суппортом, мм 254
Расстояние между центрами, мм 1000
Частота вращения шпинделя, об/мин 25 - 1800
Количество скоростей шпинделя 12
Конус шпинделя МК-7
Присоединение шпинделя D1-8 (DIN 55029 )
D проходного отверстия шпинделя, мм 80
Диапазон продольной подачи, мм/об 0,06- 1,7
Количество продольных подач 46
Диапазон поперечной подачи, мм/об 0,03- 0,85
Количество поперечных подач 36
Диапазон метрической резьбы, мм 0,5 - 20
Количество метрических резьб 24
Дюймовая резьба, TPI 139;5/8 - 72
Количество дюймовых резьб 61
Модульная резьба, MP 0,25 - 10
Количество модульных резьб 20
Диапазон питчевой резьбы, DP 3-1/4 - 96
Количество питчевых резьб 45
Шаг ходового винта, мм 6
Макс. размер резца, мм 25 x 25
Ход поперечного суппорта, мм 228
Ход верхнего суппорта, мм 130
Пиноль задней бабки МК-4
Ход пиноли задней бабки, мм 150
Диаметр пиноли, мм 75
Диапазон неподвижного люнета, мм 20- 180
Диапазон подвижного люнета, мм 15 - 90
Ширина станина, мм 340
Мощность двигателя, кВт 5,5
Мощность насоса СОЖ, кВт 0,09
Объем бака СОЖ, л 15
Длина, мм 2320
Ширина, мм 1050
Высота, мм 1340
Масса, кг 2483
В Упаковке
Длина , см 240
Ширина, см 116
Высота , см 200
Масса , кг 2600
Комплектация
Станок
3 -х кулачковый патрон O 250 мм с прямыми/обратными кулачками
4 -х кулачковая планшайба O 300 мм
Планшайба O 300 мм
4 -х позиционный резцедержатель с фиксатором
Вращающийся упорный центр МК- 4
Переходная втулка МК- 7 / МК -5
Подвижный и неподвижный люнеты

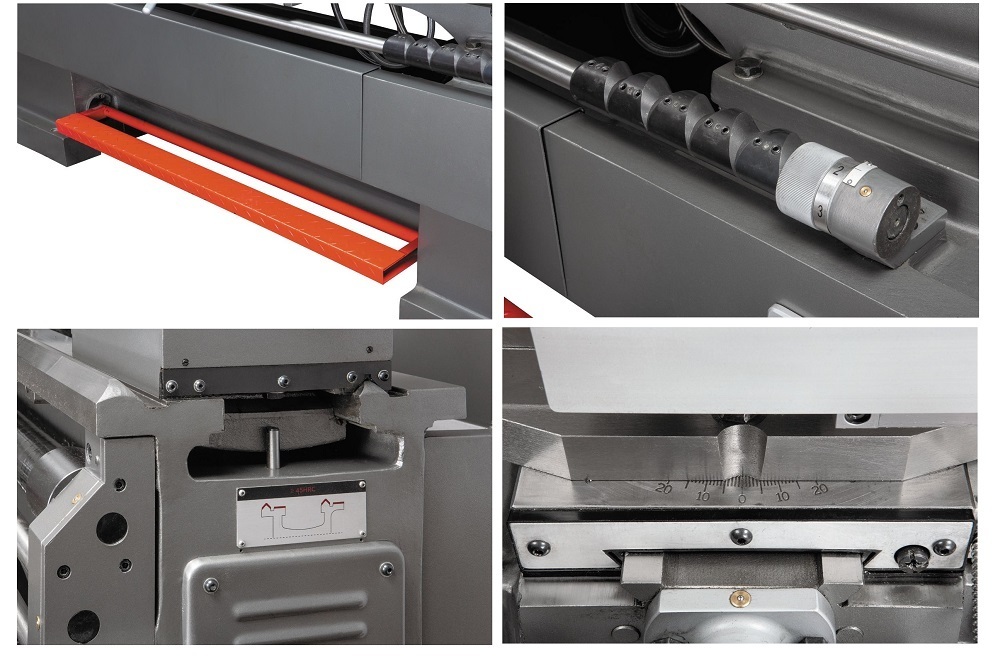

Поддон для сбора стружки
Задняя защитная стенка

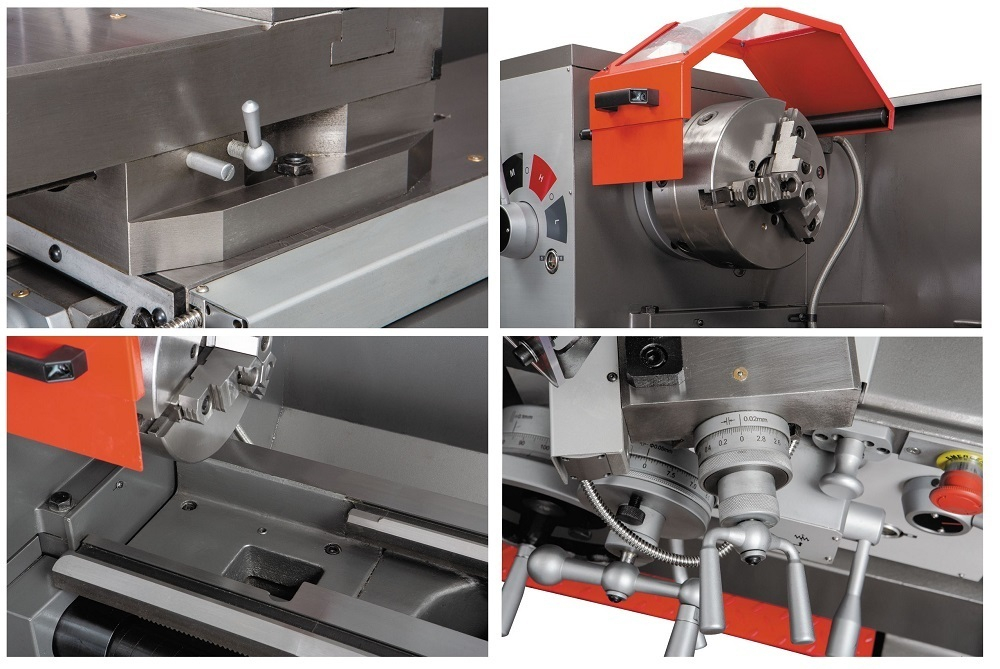

Защитный экран патрона с концевым выключателем
Защита резцедержателя
Защита ходового винта
Ножной тормоз шпинделя с концевым выключателем

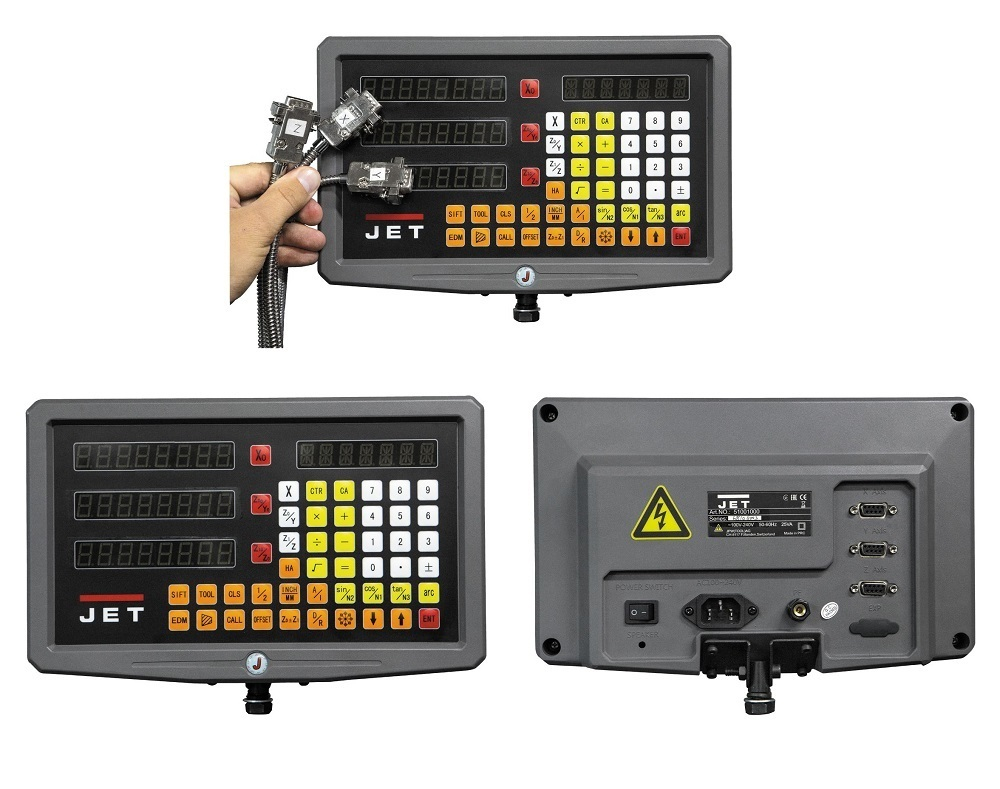

УЦИ по 3- м осям, цена деления 0,005 мм, погрешность ± 1 знак
Система подвода СОЖ
Галогенная лампа местного освещения
Вал управления с регулируемыми кулачками (отключение продольной подачи)
Концевой упор продольного перемещения
Указатель резьбы
Ключ для 3 -х кулачкового патрона
Ключ резцедержателя
Ящик с инструментом
Руководство по эксплуатации
Комплект виброопор
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
