Приветствуем Вас на нашей странице "Столярные верстаки и столы для столярных работ: варианты и конструктивное исполнение"!

Это обновление 2019 года обзорной фото-галерее специалистов "Арсенал Мастера" . Мы собрали и решили показать самые разные идеи и варианты реализации верстаков для столяров, конструкции самодельные или изготовленные на производстве.

* Данный фотообзор создан в ознакомительных целях и не является товаром, Вы можете распечатать данную страницу самостоятельно и бесплатно.

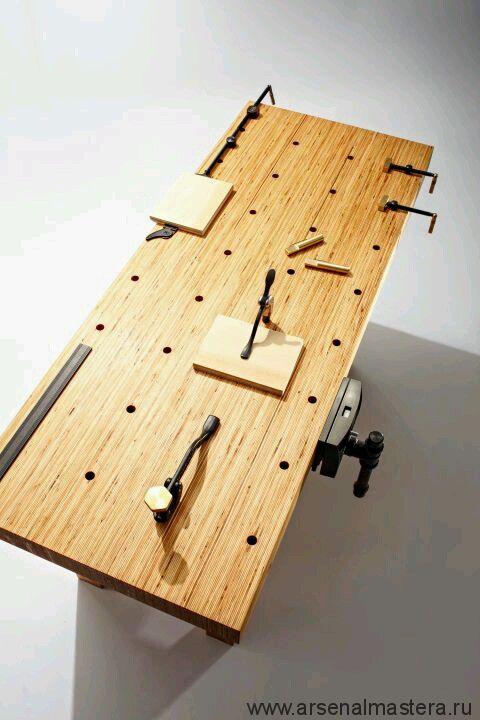

Столярный верстак с регулируемой рабочей высотой - фото 1



























Быстрые ссылки - навигация по данной странице:

1. Варианты верстаков:

2. Конструктивное исполнение верстаков:

3. 3D схемы верстаков.




Итак, рассмотрим Варианты исполнения столярных верстаков:


Данный вариант компактен, мобилен и обладает малым весом, а соответственно идеален для работы практически за любым столом. Верстак может крепиться для большей устойчивости обычными струбцинами.

Заводского изготовления:

Настольные верстаки и верстачки-тиски


И самодельные настольные верстаки:


Настольные верстаки и верстачки-тиски


Настольный верстак еропейского типа:


Настольные верстаки и верстачки-тиски


Такой верстак можно установить или встроить даже в подоконник:


Такой верстак можно встроить даже в подоконник


Вариантов настольных верстаков-тисков много как по материлам, так и по конструктивному исполнению:


Настольные верстаки и верстачки-тиски  Настольные верстаки и верстачки-тиски


В нашем интернет-магазине Вы можете приобрести буковый настольный верстачок размером 725 на 260 мм отечественного производителя "Петроград" :

буковый настольный верстак размером 725 на 260 мм Петроград - фото 1


Технологию самостоятельного изготовления такого верстака Вы можете посмотреть в видеоролике:





А так может выглядеть настольный верстак для ювелирных работ с подставкой для работы ручным лобзиком:


настольный верстак для ювелирных работ с подставкой для работы ручным лобзиком - фото 1


Еще один вариант серийного портативного верстака европейского типа:


Складной настольный верстак - фото 2


и его самодельные аналоги:


Настольные верстаки и верстачки-тиски


С тисками из трубных струбцин и винтовыми деревянными тисками:


Настольный верстак с тисками из трубных струбцин - фото 1

 Настольные верстаки и верстачки-тиски


Удлиненные версии настольного верстака:


Узкий настольный верстак

 Настольный верстак из мдф - фото 1


Вариант настольного верстака, представляющего собой готовую столешницу, это уже полшага до полноценного стационарного верстака:


Настольные верстаки и верстачки-тиски


Азиатская техника столярных работ отличается тем, что все работы ведутся сидя на полу, земле или низких скамеечках.


Азиатская техника столярных работ отличается тем, что все работы ведутся сидя на полу, земле или низких скамеечках   Азиатская техника столярных работ отличается тем, что все работы ведутся сидя на полу, земле или низких скамеечках


Поэтому, и верстаки у них не настольного, а напольного исполнения. По нашему - это по сути дела верстачная доска.


Азиатская техника столярных работ отличается тем, что все работы ведутся сидя на полу, земле или низких скамеечках

Азиатская техника столярных работ отличается тем, что все работы ведутся сидя на полу, земле или низких скамеечках


В нашем ассортименте Вы также сможете выбрать такого типа верстаки:


японская столярная доска - фото 1

японский столярный верстак - фото 2



Идею настольно напольного верстачка (верстачной доски) расширил FESTOOL создав систейнер - мобильный верстак Sys-MFT от FESTOOL (можете купить по ссылке):


систейнер - мобильный верстак Sys-MFT от FESTOOL - фото 1

В этом компактом изделии Festool совместил и мини верстак и ящик для хранения. Причем работать удобно не только с прямоугольными элементами, но и с круглыми за счет имеющегося в верхней поверхости тругольного паза.

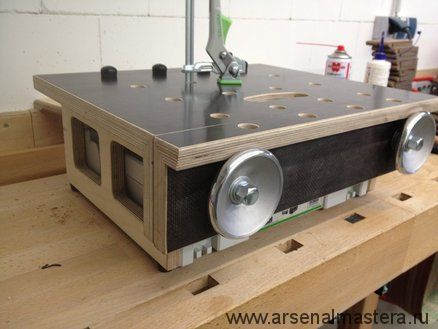

Последнее время в интернете появилось не мало его самодельных копий:


как сделать мобильных верстак Sys-MFT - фото 1

 самодельные варианты мини мобильных верстаков

 мобильный верстак своими руками Sys-MFT - фото 2



Эти верстаки имеют основу - ножки для создания заданной рабочей высоты стола.


С двумя тисками: передними одновинтовыми и боковыми из трубных струбцин:


Фото верстака с двумя тисками: передними одновинтовыми и боковыми из трубных струбцин


С удобной полкой и ящиком:

Эти верстаки имеют ножки для создания заданной рабочей высоты столу


Довольно удобна комбинация настольного верстака с "козлами":


комбинация настольного верстака с

Довольно удобна комбинация настольного верстака с козлами



Раскладные верстаки бывают переносными (будут фото ниже) и стационарными, позволяют эффективно использовать небольшое пространство:


Фото настенного раскладного верстака
Раскладные верстаки бывают переносными (будут фото ниже) и стационарными

Складной верстак для небольшой мастерской - фото 1

настенный складной верстак для небольшой мастерской - фото 2

Раскладной настенный верстак фото 3


Интересны конструкции, совмещающие верстак и систему хранения и весьма компактные в закрытом виде:


верстак - шкаф складной - фото 1

верстак трансформер - фото 2

трансформируемый верстак в шкаф - фото 3

Интересны конструкции, совмещающие верстак и систему хранения и весьма компактные в закрытом виде


Комбинация верстак плюс шкаф  - комод старинной фирмы Hammacher-Schlemmer:

Фото верстака - комода Hammacher-Schlemmer


Вы можете купить план-схему с чертежами и построить свою собственную версию этого универсального и самодостаточного рабочего места:


 План-схема с чертежами комода с верстаком Lee Valley Apartment Workbench Plan 05L2501 План-схема с чертежами комода с верстаком Lee Valley Apartment Workbench Plan 05L2501


В закрытом виде - это компактный высокий деревянный комод, в открытом рабочая зона:  настольный верстак с лотком плюс множество выдвижных ящиков. Прочный и компактный, это оптимальный размер для малых и средних работ по древесине, а также для многих хобби и ремесел:

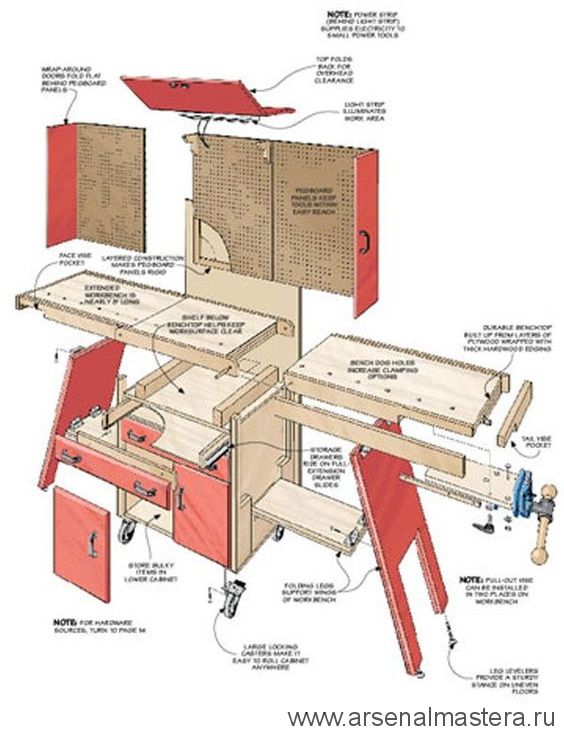

 План комбинированного комнатного верстака, совмещает в себе инструментальный ящик и верстак

 План комбинированного комнатного верстака, совмещает в себе инструментальный ящик и верстак  План комбинированного комнатного верстака, совмещает в себе инструментальный ящик и верстак


Видео: плана комода с верстаком Lee Valley Apartment Workbench Plan





  • Раскладные мобильные (переносные) верстаки:

Раскладные верстаки позволяют эффективно использовать небольшое пространство


Как это ни удивительно большинство промышленно производимых верстаков были сделаны на основе образцов лучших Мастеров-самодельщиков.
На данный момент их разнообразие дает самые широкие возможности как домашнему умельцу, так и Мастеру, работающему на объекте.


Верстак wolfcraft master 200

Фото Верстака Вольфкрафт мастер 200

Или к примеру,
многофункциональный стол Wolfcraft Master 700:

Фото - многофункциональный стол Wolfcraft Master 700

А многофункциональный стол-верстак расширяет Ваши возможности за счет возможности установить электроинструмент непосредственно в стол -
Многофункциональный складной стол 780x520x863 мм для работы с циркулярной пилой, лобзиком, фрезером Wolfcraft Master 1500

Многофункциональный складной стол 780x520x863 мм для работы с циркулярной пилой, лобзиком, фрезером Wolfcraft Master 1500

Подсматривая идеи у самодельщиков, производители начали предлагать и совсем необычные решения.
Рекомендуем обратить внимание на
Тиски - верстак многофукциональные Triton SuperJaws SJA100 (можно купить по ссылке).
Хотя это скорее даже козлы с тисками:



Фото Тиски - верстак многофукциональные Triton SuperJaws SJA200



Walko пошли еще дальше и оснастили свой вестак - рабочий стол еще большими возможностями трансформаций:


Многофункциональный верстак Walko

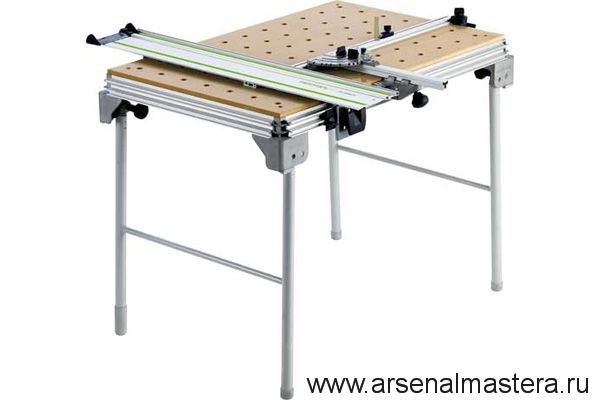

Одним из лучших на наш взгляд решений мобильного и при этом полноценного столярного верстака является рабочий стол Festool MFT-3
Его популярность связана с тем, что производитель соединил удобство столярных решений (с креплением упоров и зажимов на столешнице в установочных отверстиях) с решением пришедшим из станочной отрасли, где на алюминиевые профиля с Т-образным пазом устанавливается практически любая оснастка.


рабочий стол верстак Festool MFT-3 - фото


На данный момент существует немало самодельных версий фестуловского стола MFT/3:


На данный момент существует немало самодельных версий фестуловского стола MFT/3

На данный момент существует немало самодельных версий фестуловского стола MFT/3

И тут FESTOOL не стал исключением и повторил удачное решение, но конечно же с расширенными возможностями -
Мобильный верстак FESTOOL MW 1000 в комплекте со столом TSB/1-MW 1000 :

Фото : Мобильный верстак FESTOOL MW 1000 в комплекте со столом TSB/1-MW 1000


Удачным решением для реализации идеи многофункционального самодельного верстака является использование универсальных станочных алюминиевых профилей (к примеру на базе профилей рельс Kreg):


Удачным решением для реализации идеи многофункционального самодельного верстака является использование универсальных станочных алюминиевых профилей


Представляем также Мобильный Рабочий Центр KREG – это:

  • верстак;

  • козлы;

  • монтажный стол, интегрированные по принципу «все в одном»

Фото : Мобильный Рабочий Центр KREG – верстак; козлы; монтажный стол


Стационарных столярных столов и верстаков существует великое множество как заводского, так и самостоятельного исполнения, некоторые модели можно купить у нас.

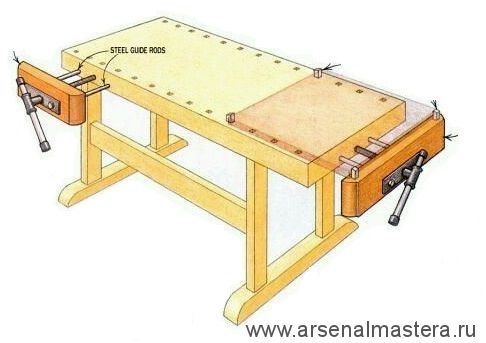

И начнем мы с классического деревянного верстака, коих в зависимости от страны появления и желания Мастера, тоже сейчас не малое множество:

Столярный верстак с двумя тисками - фото 1
Стационарных столярных столов и верстаков существует великое множество как заводского, так и самостоятельного исполнения

Фото 2 столярного верстака с двуручными тисками Веритас

Стационарных столярных столов и верстаков существует великое множество как заводского, так и самостоятельного исполнения

Стационарных столярных столов и верстаков существует великое множество как заводского, так и самостоятельного исполнения



Ниже несколько фото из Обзора Сергей Саблин. Мастер, его Мастерская, и как строить лучшие сауны, рекомендуем всем увлеченным столярным творчеством:


Фото столярного верстака Саблина

 фото процесса ручного изготовления деревянного комода для вина мастером Саблиным


Приглашаем всех желающих делится фото и видео своих Мастерских!
Еще варианты деревянных верстаков:


Фото столярного верстака Риоби
Стационарных столярных столов и верстаков существует великое множество как заводского, так и самостоятельного исполнения

Стационарных столярных столов и верстаков существует великое множество как заводского, так и самостоятельного исполнения

Стационарных столярных столов и верстаков существует великое множество как заводского, так и самостоятельного исполнения

Стационарных столярных столов и верстаков существует великое множество как заводского, так и самостоятельного исполнения

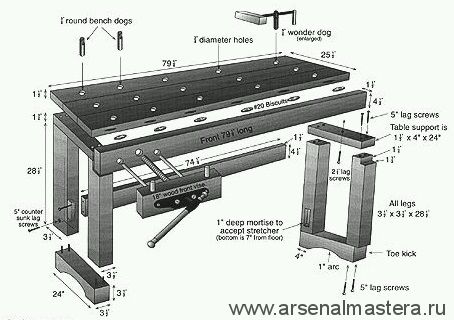

по данному верстаку есть план-схема с чертежами


Фото трехметрового столярного верстака

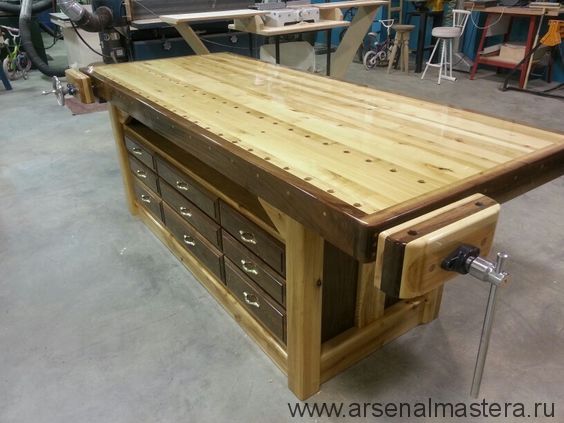

Фото четырехметрового столярного верстака с ящиками


по данному верстаку есть план-схема с чертежами.

Ниже американский вариант современного столярного верстака - рабочего стола.

американский вариант пристенного столярного верстака стола - фото 1

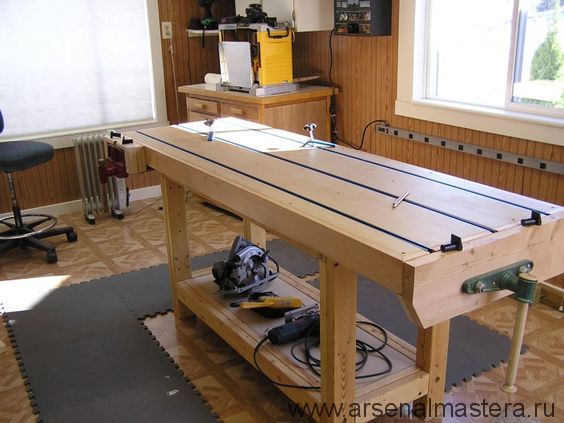

На фото ниже - стол с профилями рельсами Kreg


фото самодельного сборочно монтажного стола с профилями рельсами Крег

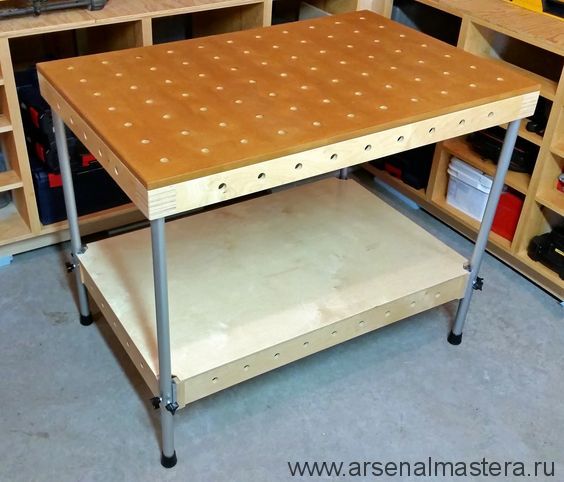

Стационарные версии идеи фестул стола Festool MFT 3


Самодельный стол верстак Festool MFT 3

Самодельные стол верстак плюс система хранения


Рабочий стол, переделанный под верстак:


Фото рабочего стола верстака с ящиками для Вашего кабинета Мастерской



2. Конструктивное исполнение верстаков:

Конструктивно верстаки отличаются по исполнению основных функциональных элементов: тисков, столешницы, основания (подверстачья). Отличаются они могут и по материалам изготовления (дерево, металл).
Рассмотрим варианты данных функциональных элементов.



Посмотреть все тиски в нашем каталоге, перечислим какие тиски бывают:

  • Передние тиски: вертикальные и горизонтальные, одновинтовые и двухвинтовые, съемные и стационарные

  • Боковые тиски:  Г-образные коробчатые, одновинтовые, врезные.

Тиски верстачные
Тиски верстачные


Вертикальные съемные тиски:

Вертикальные съемные тиски

Вертикальные съемные настольные тиски - фото 1

фото - самодельные настольные съемные тиски  Фото как сделать вертикальные съемные тиски

Стационарные верстачные тиски

Они могут различаться по конструктивному исполнению. Винт тисков может быть как металлическим, так и деревянным. А нижняя опора может перемещеться по направляющим на подшипниках, по металлической направляющей, с помощью параллелеграмного и цепного механизмов.


 верстачные вертикальные тиски с паралелограмным механизмом - фото 1   Стационарные верстачные тиски

Стационарные верстачные тиски

Стационарные верстачные тиски   Стационарные вертикальные верстачные тиски с цепным приводом - фото 2


3D схема наиболее распространенной конструкции вертикальных тисков с роликовой нижней опорой и дискретной фиксацией:


3D схема конструкции вертикальных тисков с роликовой нижней опорой и дискретной фиксацией


Горизонтальные съемные тиски:

Горизонтальные съемные тиски

Горизонтальные съемные тиски

Стационарные одновинтовые тиски:

можно выбрать и купить по ссылке


Стационарные одновинтовые тиски

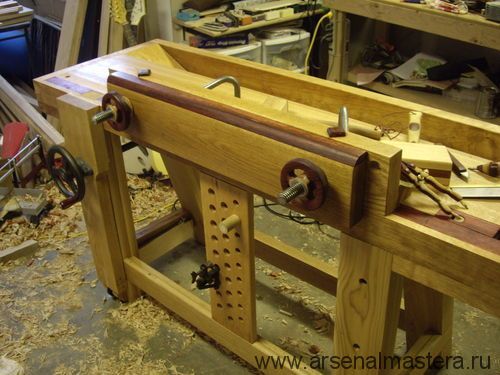

Двухвинтовые двуручные тиски:

Самодельные


самодельные двухвинтовые двуручные тиски - фото 1

Верстачные двухвинтовые двуручные тиски с перекосом - фото


и изготовленные на производстве: к примеру фирмы Veritas (можно купить по ссылке)


верстачные двуручные тиски Veritas - фото 2

Двухвинтовые одноручные тиски:


Изготовленные из двух одновинтовых тисков или как предыдущий вариант с цепной передачей


Двухвинтовые одноручные тиски

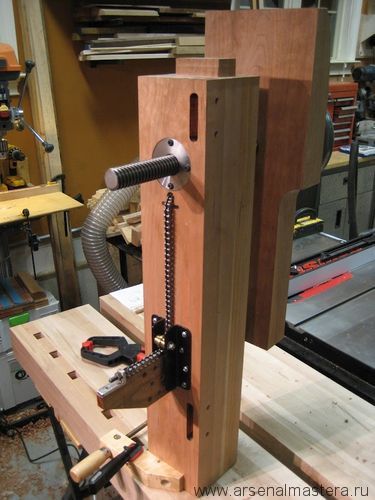

Цепной механизм одноручных двухвинтовых тисков:
Фото цепного механизма одноручных двухвинтовых тисков

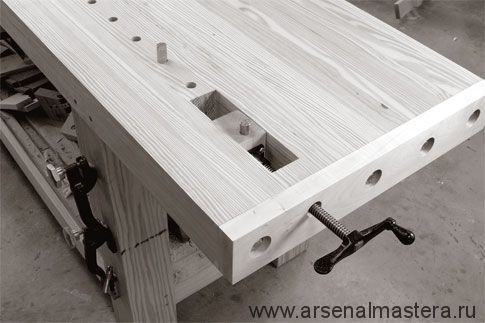

Боковые врезные одновинтовые тиски


Фирмы VERITAS можно купить по ссылке


Боковые врезные одновинтовые тиски vERITAS

самодельные боковые врезные одновинтовые тиски - фото 1

Боковые врезные одновинтовые тиски

Боковые врезные одновинтовые тиски

Боковые одновинтовые тиски на базе трубных струбцин:

Боковые одновинтовые тиски на базе трубчатых струбцин

Г-образные боковые одновинтовые тиски:

с обычным винтом


 Г-образные боковые одновинтовые тиски: фото 1


с самодельным деревянным винтом


Фото самодельных боковых Г-образных тисков с деревянным винтом

Фото 2 самодельных боковых Г-образных тисков с деревянным винтом


Неразрезная столешница:


Неразрезная столешница

Неразрезная столешница
Неразрезная столешница

Столешница столярного верстака из фанеры - фото 1

Фото 2 столешница легкого переносного столярного стола верстака из фанеры

Фото красивого столярного верстака из ореха


Столешница с вклеенными алюминиевыми профилями Kreg


Столешница с вклеенными алюминиевыми профилями Kreg


Разрезная столешница для самодельного столярного верстака


Фото простого самодельного столярного верстака из сосны

Фото вариантов столярного верстака Райоби


 Разрезная столешница для самодельного столярного верстака

Разрезной верстак с трубными струбцинами


Разрезной верстак с трубными струбцинами

Разрезная столешница верстака с лотком всередине:


Разрезная столешница верстака с лотком в середине

Разрезная столешница верстака с лотком всередине


Классическая рабочая поверхность с боковым лотком


Фото классического немецкого верстака


Столешница с боковыми обвязочными досками большой площади:


Фото верстака с большими боковыми обвязочными досками


Столешница со скрытыми полостями


Фото старинного раритетного столярного верстака


Столешница со скрытыми полостями

Регулируемая по углу наклона столешница верстака резчика


Фото верстака резчика с регулируемой по углу наклона поверхностью стола




Хороший верстак должен иметь хорошую основу или подверстачье.
Конструктивное исполнение подверстачья может быть ровно таким, как Вам это нужно: деревянное или меаллическое, стационарное или мобильное, фиксированное или регулируемое по высоте или даже поворотное в любых плоскостях.

Легкое разборное деревянное или фанерное подверстачье



 фанерное подверстачье - фото 1


Подверстачье с металлическими ножками


 Подверстачье с металлическими ножками


Подверстачье на алюминиевых станочных профилях


Фото стола верстака из алюминиевых станочных профилей


Подверстачье с ящиками


 Подверстачье с ящиками


Мобильное деревянное подверстачье с тумбой и приподнятой столешницей


Мобильное деревянное подверстачье с тумбой и приподнятой столешницей


Нестандартное подверстачье


Нестандартное подверстачье


Деревянное стационарное регулируемое по высоте подверстачье


Фото - регулируемое по высоте подверстачье столярного верстака


Еще вариант верстака с регулируемой высотой рабочей поверхности (установлены неперекашиваемые тиски Веритас Veritas Twin-Screw Vise с двумя рукоятиями):


Деревянное стационарное регулируемое по высоте подверстачье


А может быть и такое решение:


 Фото необычного регулируемого столярного верстака


Подверстачье на базе автомобильного подъемника


Фото верстака стола на базе металлического авто мото подъемника


Удобный и универсальный вариант верстака для гаража. В качестве подверстачья используется обычный подкатной и регулируемый по высоте автомобильный подъемник. Столешника (рабочая поверхность) верстака съемная, что чрезвычайно удобно с точки зрения использования пространства в гараже.


Подверстачье на базе автомобильного подъемника

Удобный и универсальный вариант верстака для гаража


Почему бы столярному верстаку не иметь и такое подверстачье. Основательно, надежно и слесарные работы можно проводить на нем.


Почему бы столярному верстаку не иметь и такое подверстачье. Основательно, надежно и слесарные работы можно проводить на нем.


А может быть и такой оригинальный верстак:


 А может быть и такой оригинальный верстак
 А может быть и такой оригинальный верстак
металический слесарный стол верстак - фото 2
 А может быть и такой оригинальный верстак


Оригинальное подверстачье с регулируемой столешницей и по высоте, и по углу наклона.
Интересно само по себе как арт-объект.



Оригинальный рабочий стол верстак с регулируемой столешницей и по высоте, и по углу наклона


Наконец, самый многовариантный верстак с вращающейся на сфере столешницей:


 Ну и самый многовариантный верстак с вращающейся на сфере столешницей



И в завершение несколько 3D схем разных конструкций столярных самодельных верстаков:

(имеющиеся размеры даны в дюймах: 1 дюйм = 25,4 мм)


Таблица перевода дюймовых размеров в метрические:
 Таблица перевода дюймовых размеров в метрические

Плюс несколько полезных инструментов с метрическими и дюймовыми шкалами одновременно.

Ниже представлены эскизы самых разнообразных верстаков для самостоятельного изготовления.
И первым мы хотим представить настольный компактный верстак Milkman's Workbench.



Его 3D-модель, выполненную в приложении Sketchup Вы можете скачать по ссылке:
https://3dwarehouse.sketchup.com/model/a66477a86953de708e9a0e51a554788d/Portable-Workbench-from-June-2013-Issue-Popular-Woodworking-Magazine

Ниже планы схемы и эскизы нескольких верстаков - классического стационарного исполнения.

3D схемы конструкций столярных верстаков

3D схемы конструкции самодельного столярного верстака
эскиз верстака для самостоятельного изготовления


3D схемы конструкций столярных верстаков

схема план конструкции столярных верстаков

фото чертеж верстака для самостоятельного изготовления
3D схемы конструкций столярных верстаков
схема столярного верстака - фото 5

сборочный чертеж столярного верстака

3D схемы конструкций столярных верстаков


Особую популярность приобрел так называемый мобильный стол-верстак MFTC:


3D схема мобильного стола - верстака MFTC


Согласитесь, вариантов воплощения верстаков и столов для столяров - неимоверное количество! Сколько Мастеров - столько и вариантов. Надеемся, эта статья-галерея будет Вам полезной. Приглашаем поделиться своим опытом, фотографиями и идеями, через форму обратной связи или пишите на e-mail: info@arsenalmastera.ru

Источники:  открытые источники в интернете.

Работаем с пользой!
Команда "Арсенал Мастера РУ"

Посмотреть
Весь ассортимент инструмента в Каталоге и  Что мы предлагаем для оснащения Мастерской

Все Полезные фотообзоры "Арсенал Мастера":

купить инструменты в магазине Арсенал Мастера

Отзывы о Столярные верстаки и столы для столярных работ: варианты и конструктивное исполнение. Обновление 2019

Отзывов пока не было. Вы можете оставить его первым
