Применение

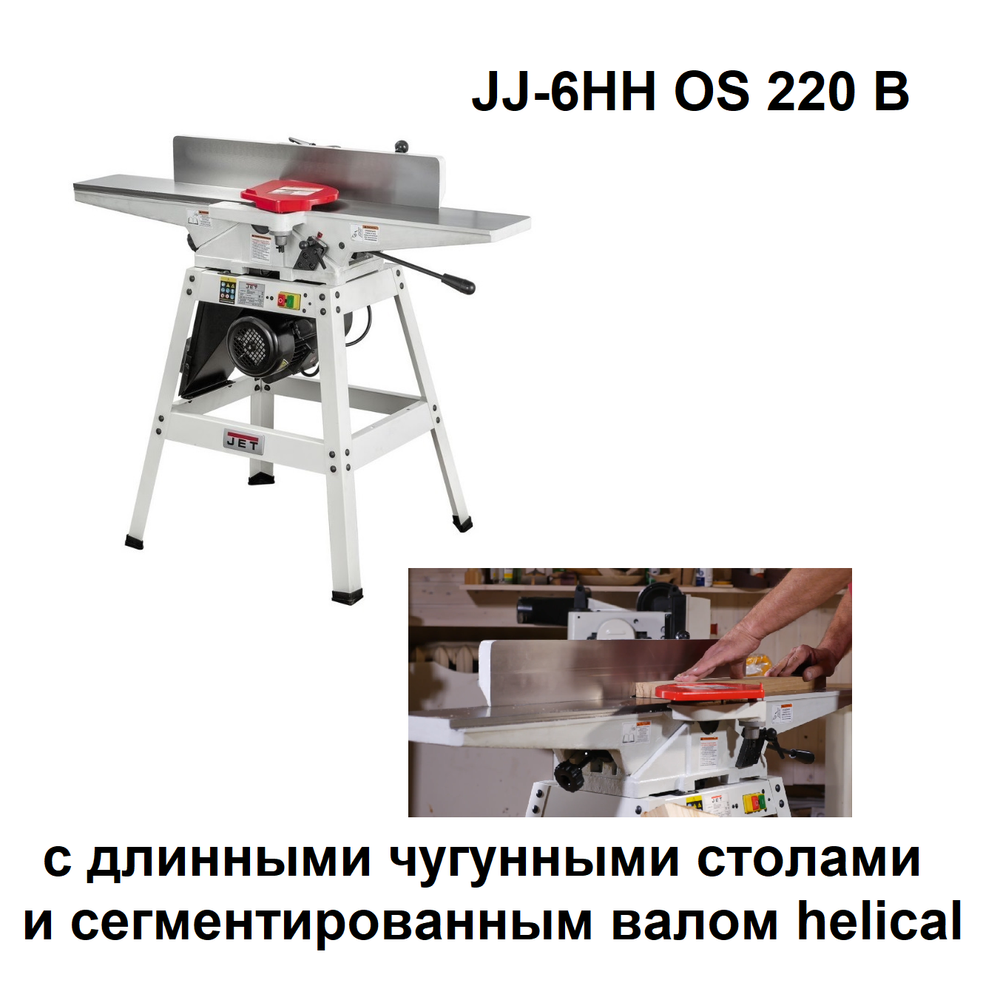

Джет JJ-6HH OS — фуговальный станок для любительского применения с длинными чугунными столами и сегментированным валом helical.
Для строгания древесины и древесных материалов.
Описание

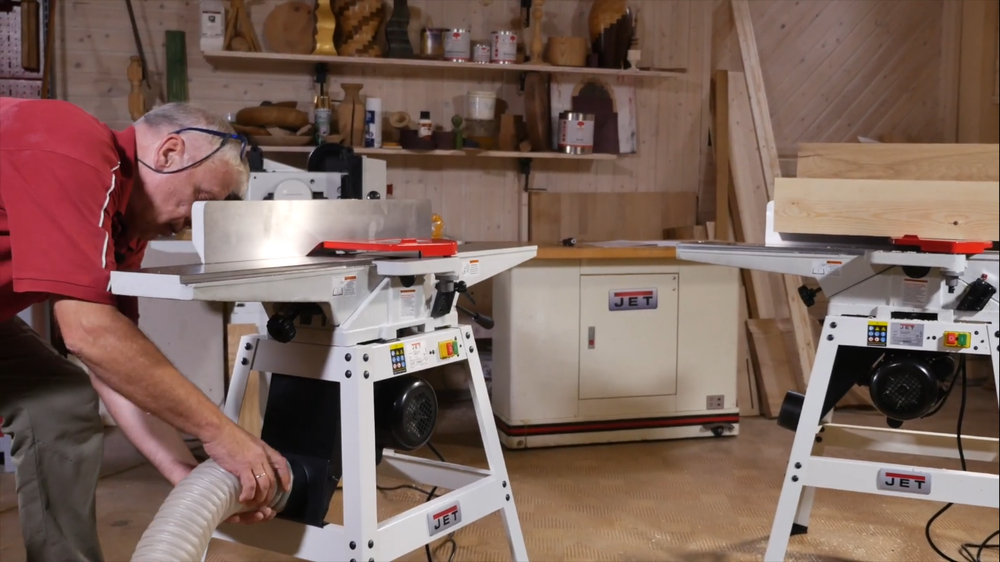

Имеет классический дизайн с регулировкой высоты столов по наклонным направляющим. Базируется на открытой подставке, в пространстве которой расположен асинхронный однофазный двигатель. Привод ножевого барабана одним клиновым ремнем. Регулируемый фуговальный упор и его кронштейн сделаны из массивных чугунных отливок. Сдвижной защитный экран алюминиевый. Удаление стружки производится через 100-миллиметровый патрубок и кожух, расположенные снизу станка.
Строгание производится валом helical, который оснащен тридцатью твердосплавными режущими сегментами, каждый из которых имеет четыре грани для переворачивания при износе. Лезвия расположены в несколько спиральных рядов и имеют скругленные радиусные кромки, за счет чего достигается более качественное без характерной для прямых ножей «гребенки» строгание, снижается вероятность выкрашивания сучков и разлохмачивания волокон на свилеватых участках. Уменьшается уровень вибрации, стружка отходит более мелкая – она не забивает каналы системы аспирации и плотнее укладывается в накопитель.
Ножевой вал может быть снят для замены подшипников, замены самого ножевого вала или его модернизации до спирального ножевого вала. Подшипники ножевого вала имеют стандартные размеры и могут быть приобретены. Как снять ножевой вал описано в инструкции (смотри ниже).
Особенности
-
Cтрогальный вал helical
-
Регулировка глубины строгания
-
Регулируемый фуговальный упор
-
Cдвижное ограждение ножевого вала
-
Фуговальные столы из чугунного литья
-
Комплект опорных ног для напольной установки
Характеристики
Напряжение, В 230
Потребляемая (выходная) мощность, кВт 1,1 (0,75)
Частота вращения строгального вала 4800 об/мин
Диаметр строгального вала 65 мм
Размер ножей (ДхШхТ) 15х15х2,5 мм
Количество ножей 30
Максимальная ширина заготовки, мм 150 мм
Глубина строгания за один проход 0-3 мм
Размеры фуговального стола (ДхШ) 1180x190 мм
Размеры фуговального упора (ДхВ) 745x115 мм
Угол наклона фуговального упора -45°-0-45°
Диаметр вытяжного штуцера, мм 100 мм
Длина, мм 1180
Ширина, мм 630
Высота, мм 970
Масса, кг 93
Длина в упаковке, см 123
Ширина в упаковке, см 53
Высота в упаковке, см 38
Масса в упаковке, кг 99
Комплектация
Комплект ножей (установлен на валу)
Фуговальный упор
Ограждение ножевого вала
Комплект опорных ног
Производство JPW Tools AG (Швейцария/Тайвань). Гарантия 2 года.
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
Рекомендация "Арсенал Мастера РУ"
Pекомендуем к покупке, доставим по всей России. JET купить фуговальный станок - отличный выбор!
Посмотреть в каталоге с ценами Весь ассортимент Jet
Посмотреть Фуговальные станки
Доступны для покупки:
11789899 Комплект ножей HM 15,0x15,0x2,5мм R150 CTOPP10 для вала helical (10 шт.)
12618855 Комплект ножей HM 15,0x15,0x2,5мм R150 KCR18+ для вала helical (10 шт.)
10000101 Комплект ножей HM 15,0x15,0x2,5мм для JWP-15K HH/JJ-6HH OS (10 шт.)
Техника безопасности:
Регулярно чистите станок. Ежедневно проверяйте работоспособность вытяжной системы. Неисправные предохранители подлежат немедленной замене. Берегите столы от ржавчины. С этой целью регулярно применяйте качественные смазки или средства для защиты металлических поверхностей. Периодически смазывайте клинья и направляющие небольшим количеством жидкой смазки. Это все, что необходимо для обеспечения плавного движения столов.
