Применение
Для обработки заготовок на токарном станке.
Для работы с небольшими изделиями - кубками, волчками, рукоятями и пр.
Не имеет фиксаторы для закрепления его на шпинделе станка, поэтому не предназначен для работы на реверсе.

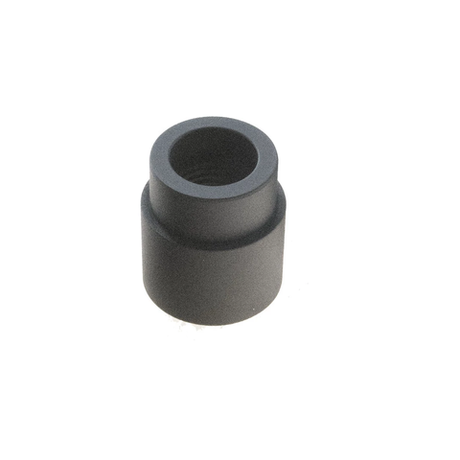

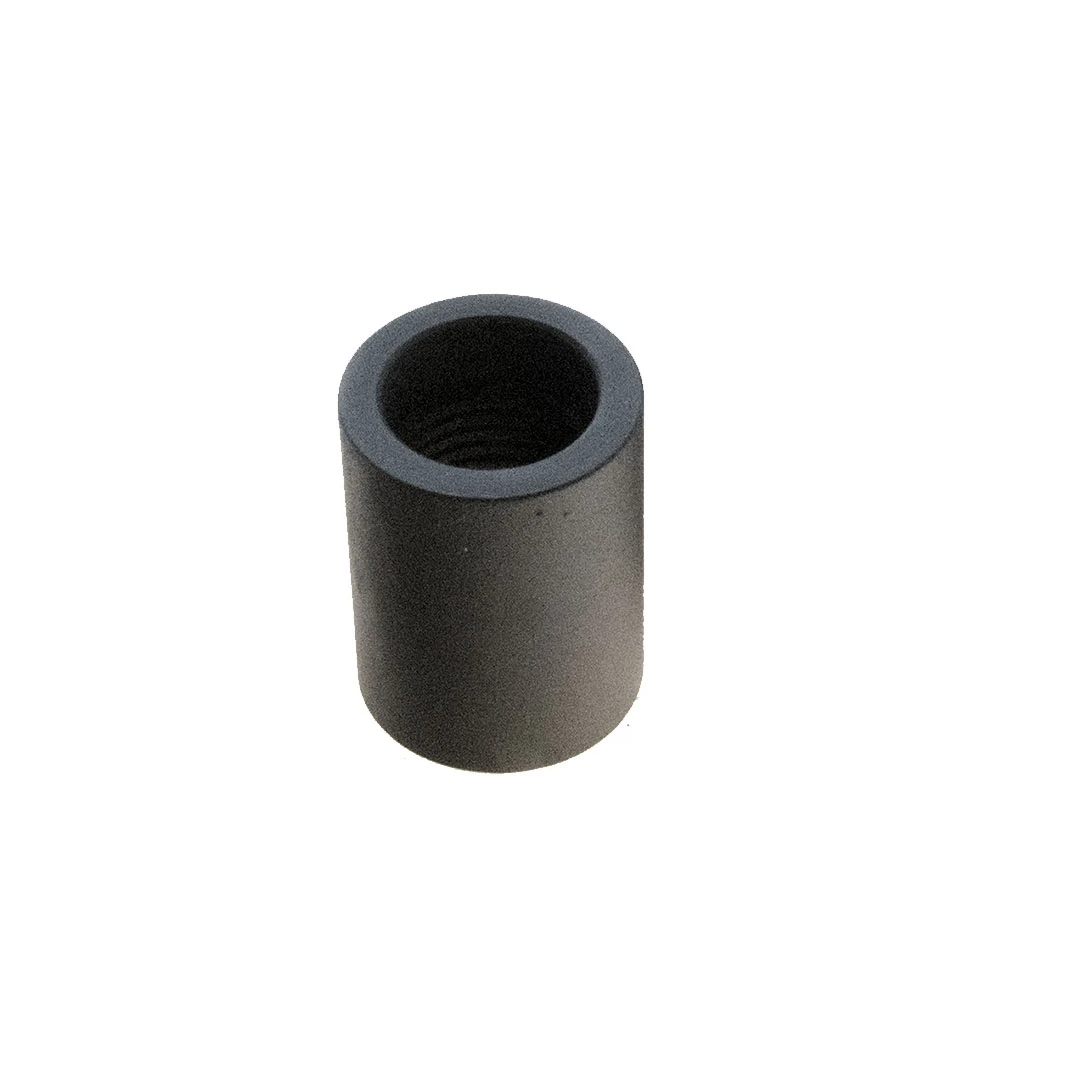

Стальной незакаленный патрон для точения в центрах.
Описание
Простой и достаточно безопасный патрон по сравнению с кулачковым патроном. Даст возможность работать в непосредственной близости от него. Детали легко и надежно закрепляются в патроне, так как патрон имеет небольшой внутренний конус. Можно работать без заднего центра.
Для установки детали или заготовки в патрон ее достаточно забить. Для этого нужно снять патрон со станка, забить заготовку, потом снова установить патрон на станок.
Внутренний конус патрона 1° позволит надежно удерживать заготовку при точении.
Безопасная длина установки (контакт детали с патроном) минимум 15 мм и контакт по окружности от 65% до 100%. Т.е. в патрон не обязательно устанавливать круглую деталь, достаточно квадратную с небольшим скруглением углов.
Запрещается забивать заготовку на станке, для предотвращения поломки подшипников станка!
Такой тип патрона является одним из самых безопасных способов консольного закрепления детали:
- при установки нет острых углов кулачков
- патрон выполнен из стали 20 (при случайном попадании резца в патрон не происходит скалывание частей патрона)
- легкость установки
НЕ ПРЕДНАЗНАЧЕН ДЛЯ ТОЧЕНИЯ И ШЛИФОВАНИЯ НА РЕВЕРСЕ.
Характеристики
Материал патрона Сталь 20.
D35 мм, М33 х 3.5 мм
1 шт.
Произведено фабрика ПЕТРОГРАДЪ
Рекомендуем к покупке, доставим по всей России.

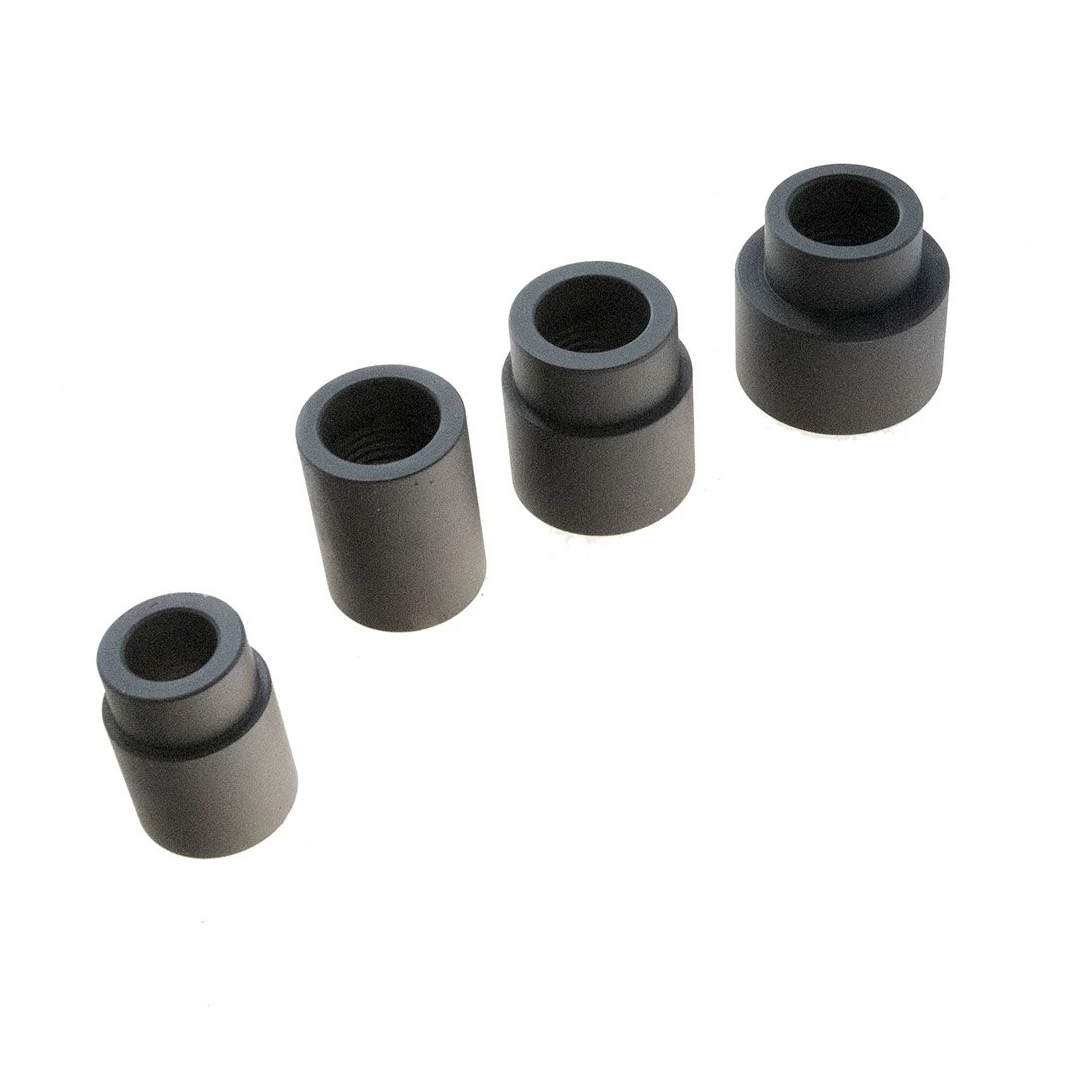

Выпускаются в 4 типоразмерах - диаметр внутреннего отверстия 25 мм, 35 мм, 45 мм, 55 мм.
- Присоединительная резьба - М33 х 3,5. Для установки на станки имеющие другие присоединительные размеры используйте резьбовой переходник.
Все патроны могут быть изготовлены с целым рядом посадочных резьб.
Дюймовые:
- 1" х 8TPI
Метрические:
- М18 х 2,5
- М20 х 1,5
- М20 х 2
- М24 х 3
- М25 х 2
- М30 х 1,5
- М30 х 3,5
- М33 х 3,5
