Применение
-
Предназначен для деревообрабатывающих токарных станков с резьбой шпинделя передней бабки M33*3,5.
-
Для закрепления различных заготовок из дерева, имеющих сечение прямоугольной или несимметричной формы.
Подходит для установки на токарные станки в том числе и BELMASH WL-300/450, WL-300/450VS, WL-350/1100VS, WL-400/1090EVS, WL-550/1050EVSM, WL-350/500EVSM, WL-400/600EVSM, WL-450/1200EVSM.
Описание

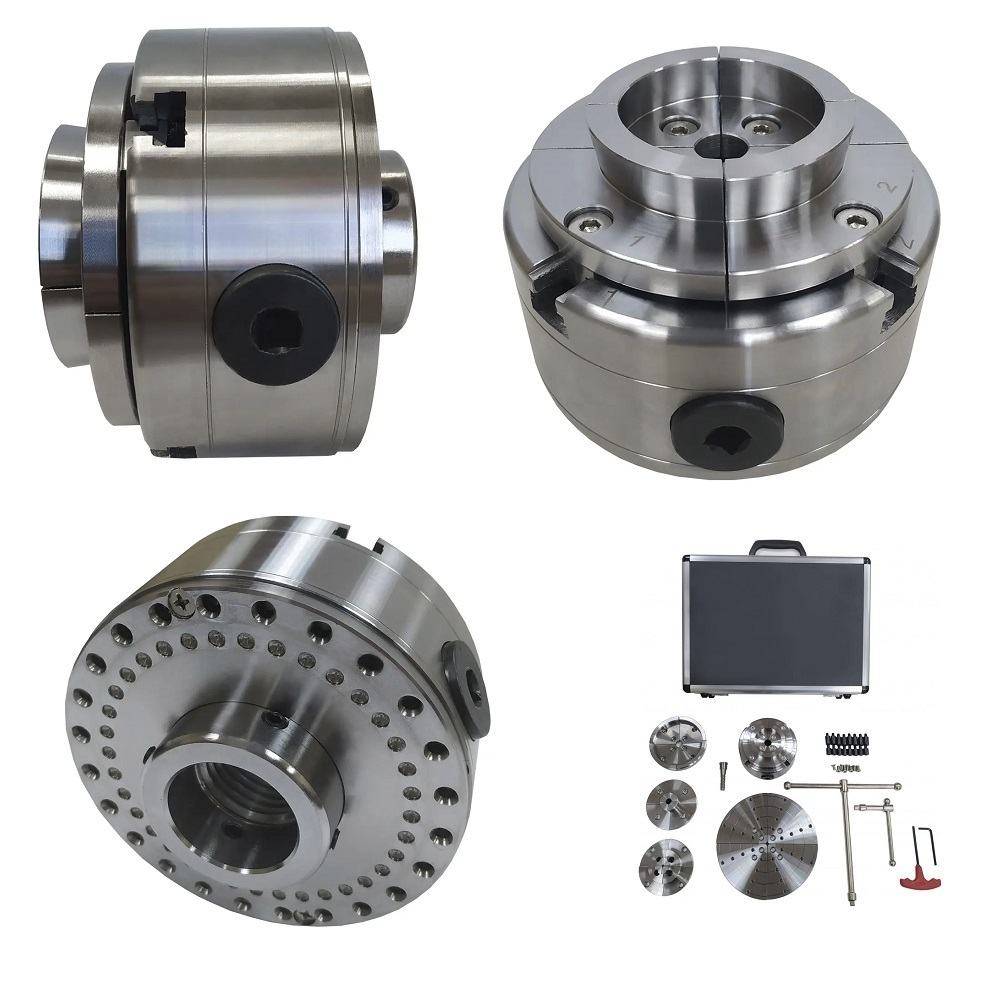

Четырехкулачковый патрон предназначен
Характеристики наборных кулачков:
Комплект кулачков – для чистовой обработки (установлен на патрон)
Диаметр зажимаемой заготовки, мм: 50/76
Диаметр разжимаемой заготовки, мм: 65/91
Масса патрона с базовыми кулачками - 3,1 кг
Комплект кулачков – для черновой обработки
Диаметр зажимаемой заготовки, мм: 95/120
Диаметр разжимаемой заготовки, мм: 111/136
Комплект кулачков – для черновой обработки на разжим и чистовой на зажим
Диаметр зажимаемой заготовки, мм: 10/41 (чистовая обработка)
Диаметр разжимаемой заготовки, мм: 32/65 (черновая обработка)
Комплект кулачков – для черновой обработки (двухуровневый)
Диаметр зажимаемой заготовки, мм: 2/35
Диаметр разжимаемой заготовки, мм:
56/88 (большой)
26/57 (малый)
Планшайба раздвижная
Диаметр зажимаемой заготовки, мм:
46/78 (положение 1)
85/117 (положение 2)
125/152 (положение 3)
162/194 (положение 4)
Диаметр разжимаемой заготовки, мм:
67/99 (положение 1)
106/133 (положение 2)
145/177 (положение 3)
183/216 (положение 4)Характеристики
Посадка M33*3,5
Минимальный диаметр зажимаемой заготовки 2/10/95/50 мм
Максимальный диаметр зажимаемой заготовки 35/41/120/76 мм
Минимальный внутренний диаметр заготовки 26/56/32/111/65 мм
Максимальный внутренний диаметр заготовки 57/88/65/136/91 мм
Диаметр патрона 115 мм
Габаритный размер (Д x Ш x В) 356 x 275 x 123 мм
Размер упаковки (Д x Ш x В) 398 x 284 x 130 мм
Масса нетто 8,1 кг
Масса брутто 8,9 кг
1 шт

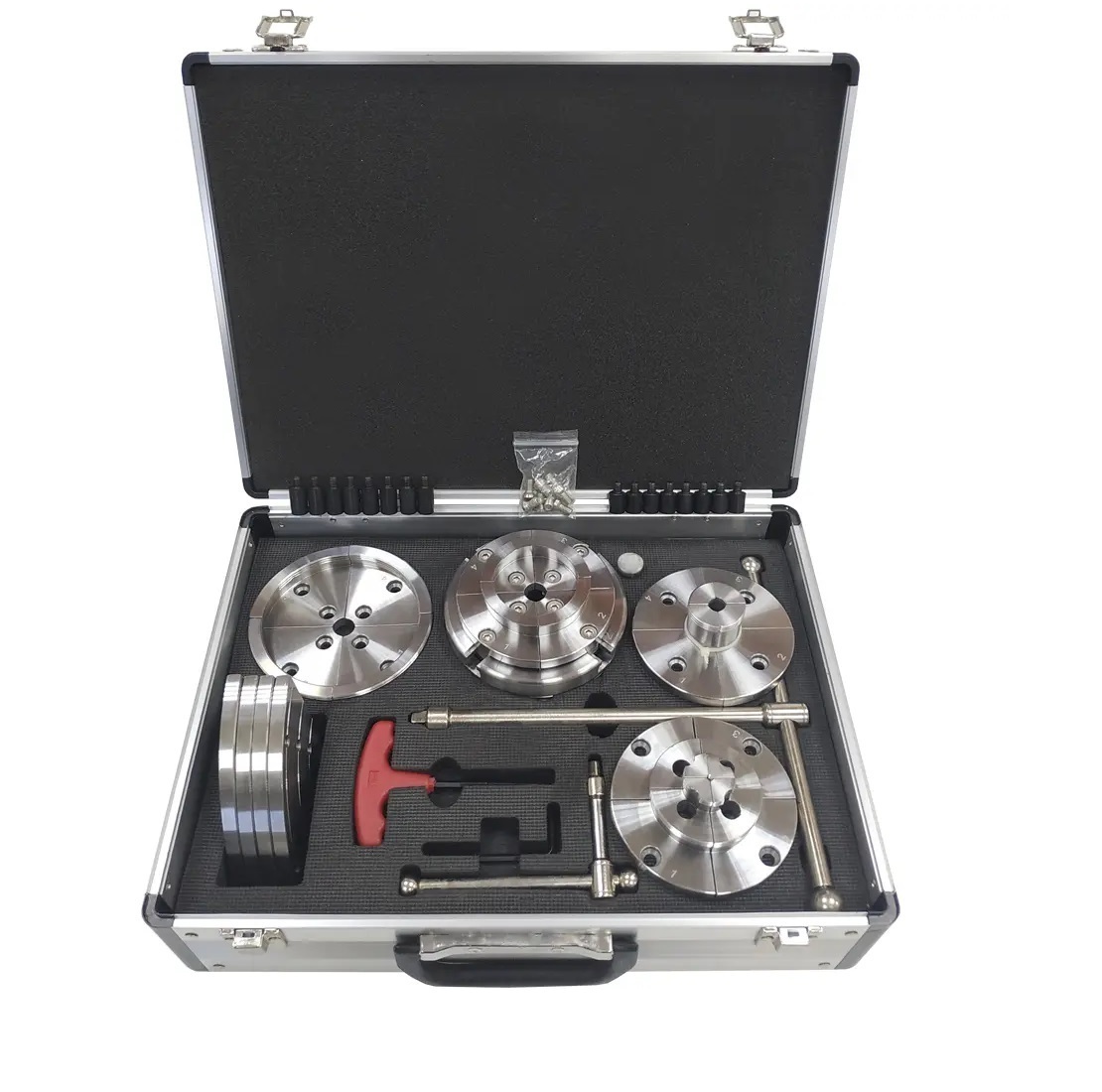

Комплектация
Патрон четырехкулачковый 1
Комплект кулачков 4
Планшайба раздвижная 1
Вставка винтовая 1
Комплект фиксаторов 2
Комплект винтов 1
Ключ зажимной 2
Ключ шестигранный 2
Кейс для хранения 1
Инструкция по эксплуатации 1
Упаковка 1
Произведено BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
