Применение
-
для изготовления шипового соединения на фрезерном столе.
-
для шиповых соединений с открытыми шипами типа "Ласточкин хвост"
-
для шиповых соединений с полупотайными шипами типа "Ласточкин хвост"
-
для ящичных соединений с прямыми шипами.
Преимущества
-
Leigh RTJ 400 позволяет изготовить 16 типоразмеров соединений
-
применена система точного дискретного сдвига шаблона боковые упоры легко переставляются под разные ширины заготовок
-
комплект шипорезки позволит вам сразу же начать работать с ней и выполнить соединения с открытыми и полупотайными шипами нескольких типоразмеров.
Описание
-

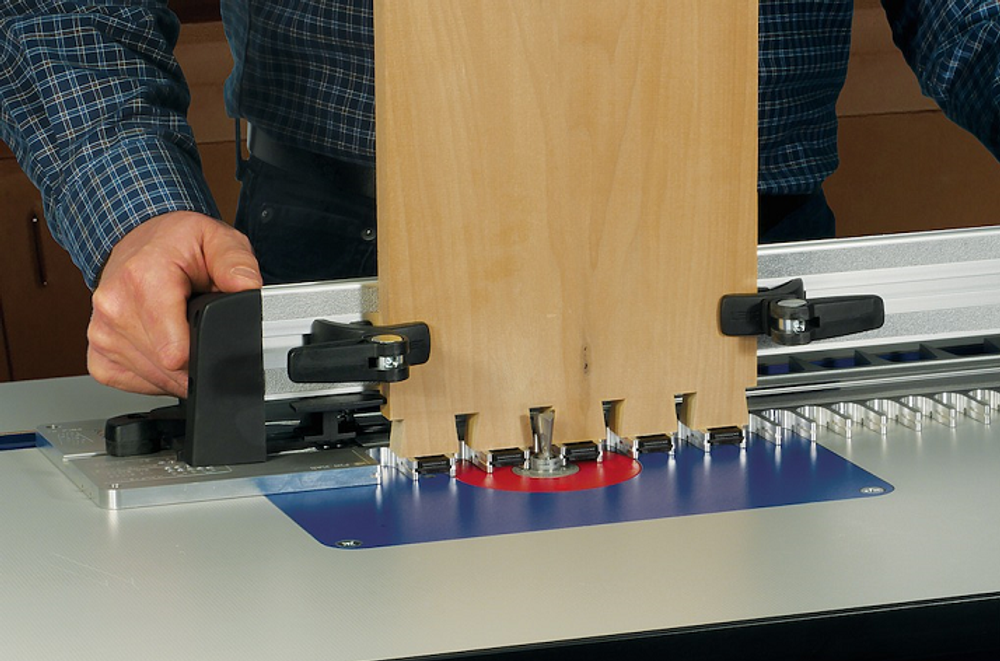

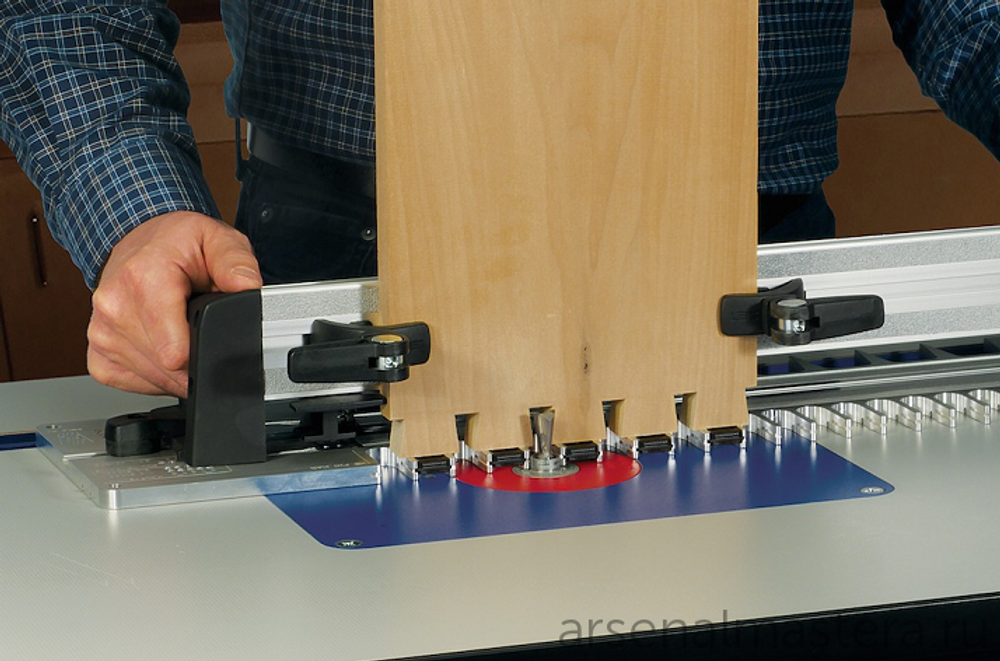

В отличие от других шипорезок и шипорезных приспособлений Leigh, Leigh RTJ400 предназначено для работы не ручным фрезером, а исключительно на фрезерном столе
-
Шипорезка RTS400 с её штатным шаблоном позволяет изготовить 16 типоразмеров соединений (3 типа соединений, 9 размеров сквозных шипов, 3 размера полупотайных шипов, 4 размера ящичных соединений) в любом из соединений есть возможность простой и точной подстройки плотности получаемого соединения, крепление заготовки осуществляется эксцентриковыми прижимами.
-
Шаблон выполнен из аллюминевого сплава, поверхности шаблона и базы анодированы и текстурированы - они не пачкают заготовку и обеспечивают её надёжное удержание.
-
Для получения нескольких типоразмеров соединений применена система точного дискретного сдвига шаблона боковые упоры легко переставляются под разные ширины заготовок.
-

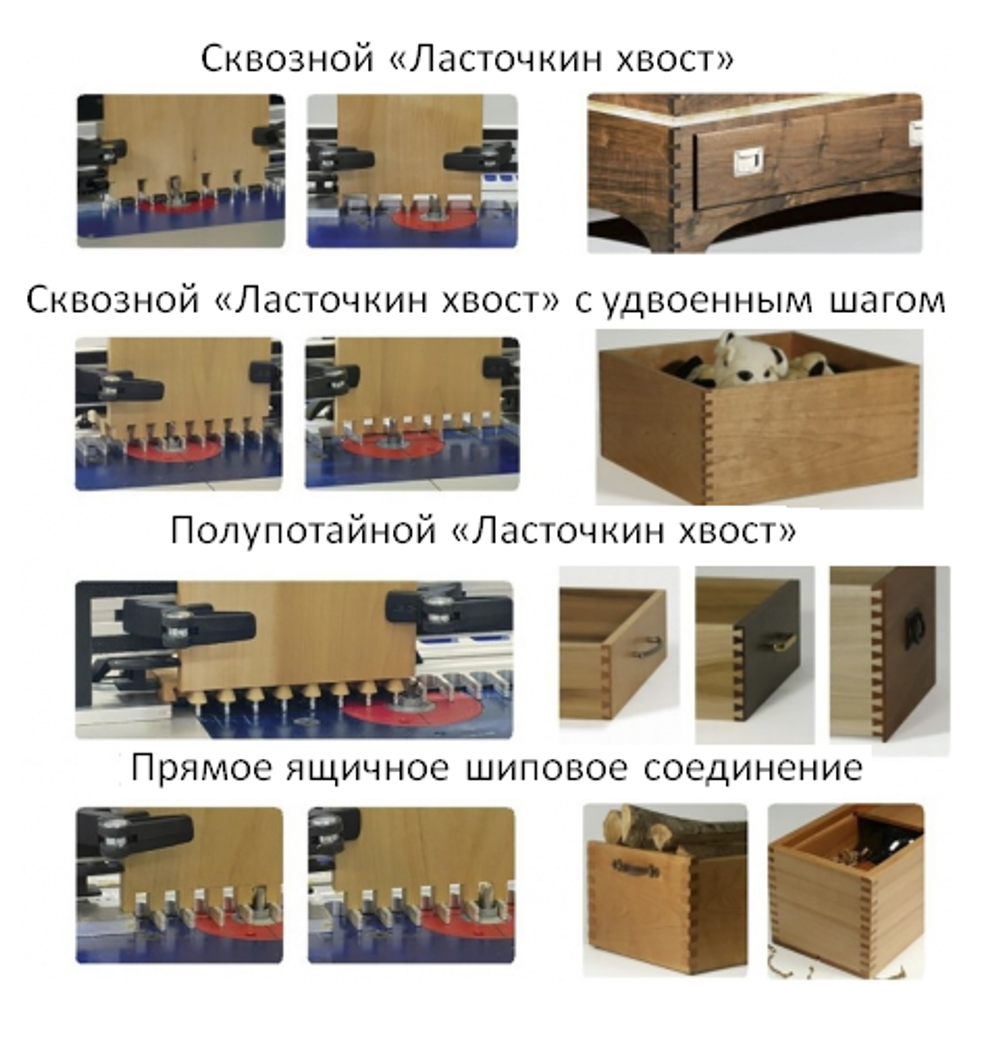

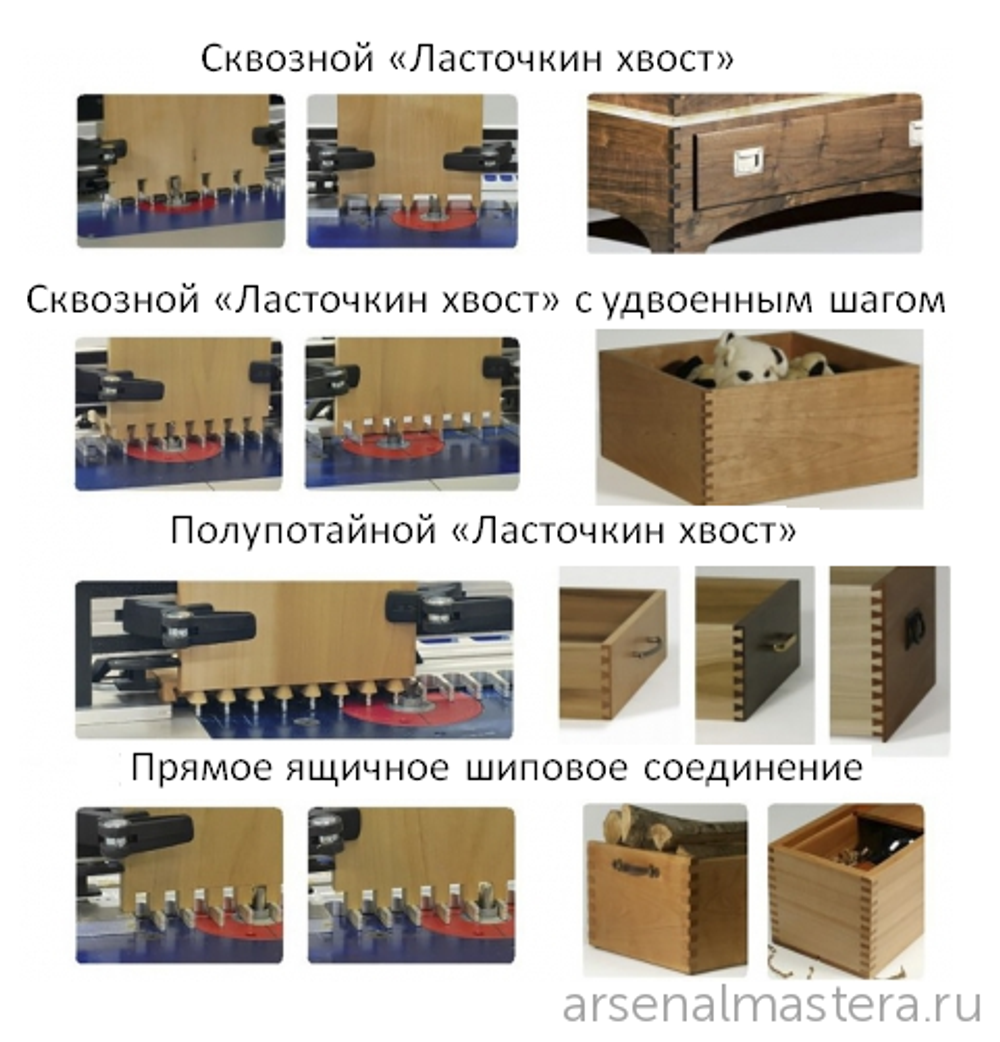

Шипорезное приспособление Leigh RTJ400 при работе на фрезерном столе позволяет изготавливать три основных типа шиповых соединений:
-
- шиповое соединение с открытыми шипами типа "Ласточкин хвост"
-
- шиповое соединение с полупотайными шипами типа "Ласточкин хвост"
-

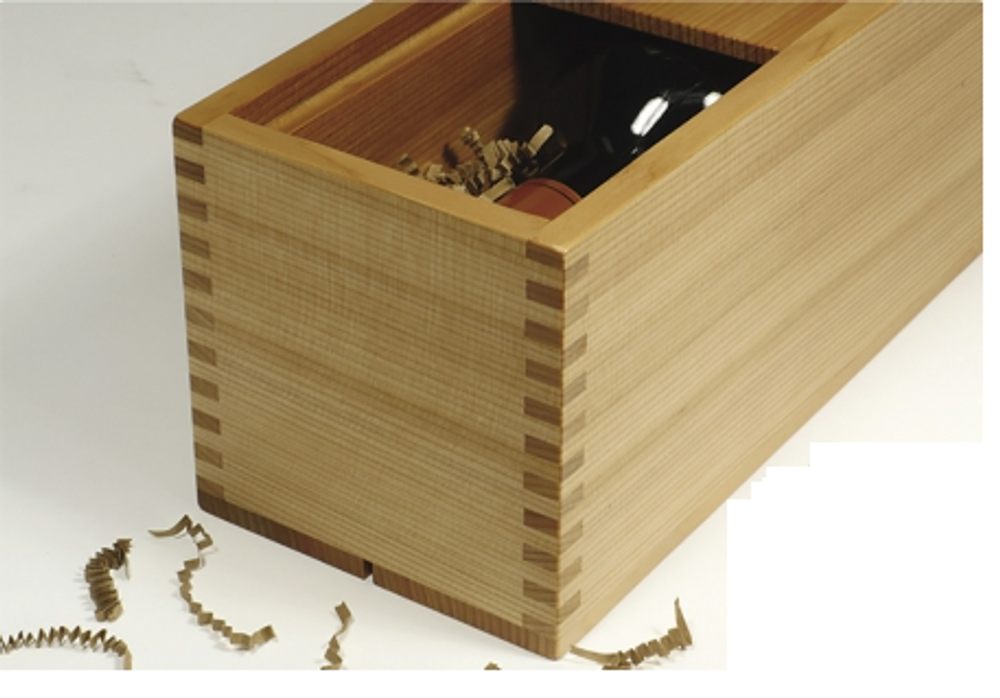

- ящичное соединение с прямыми шипами.
-
Для выполнения всех возможных соединений потребуется приобретение дополнительного набора фрез для Leigh RTJ400.
-

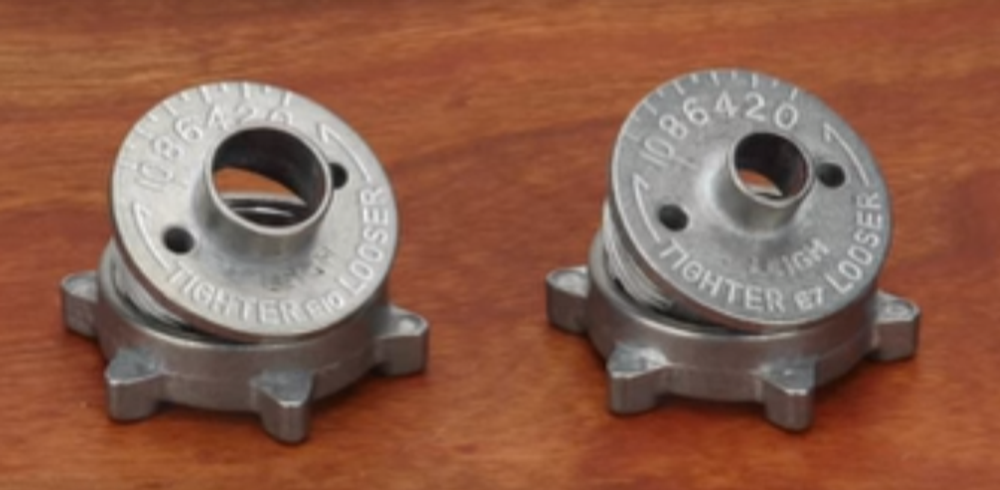

Для регулировки плотности получаемого соединения в шипорезке RTJ400 применятся эллиптическая копировальная втулка. При повороте такой втулки изменяется расстояние от фрезы до шаблона, соответственно изменяется и плотность соединения.Копировальная втулка закреплена на вставке пластины фрезерного стола (или вставке фрезерного лифта).
-
В шипорезном приспособлении RTJ400 применена система точного сдвига шаблона для получения нескольких типоразмеров соединений по одному профилю шаблона. .

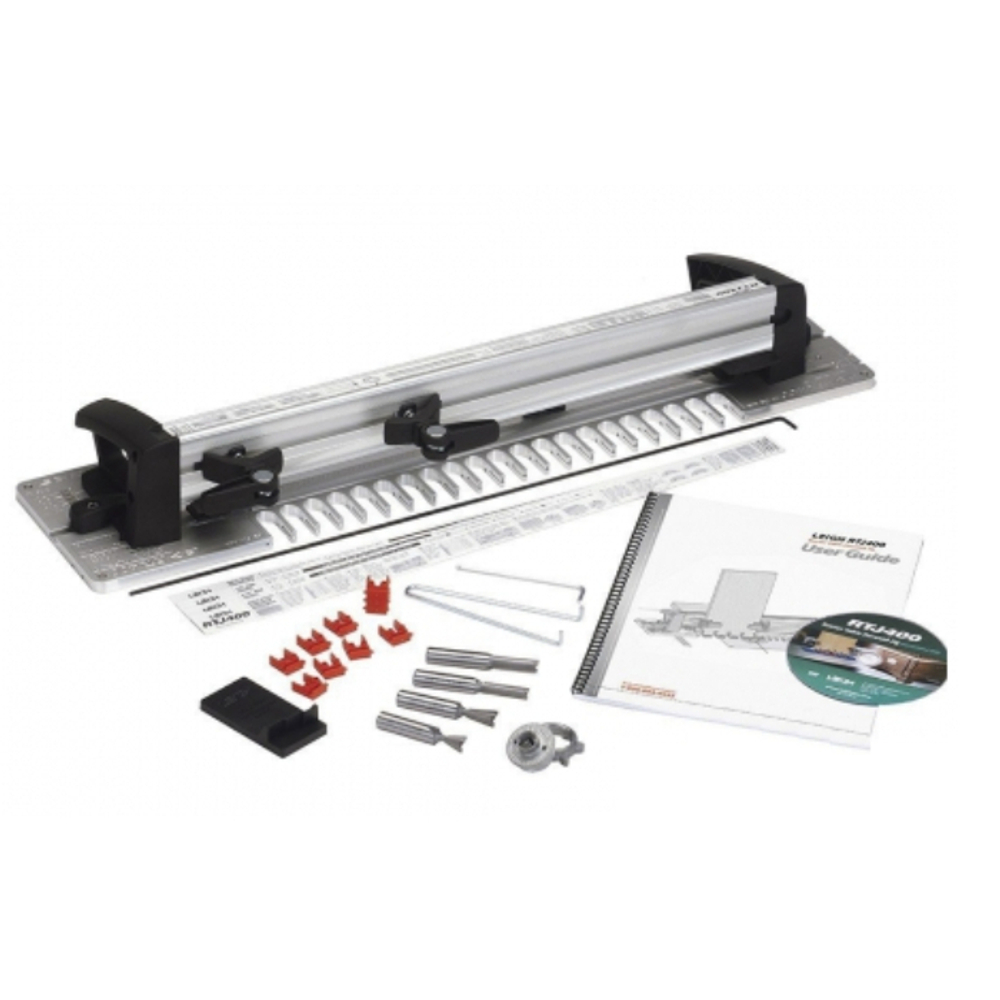

Комплектация
-
эллиптическая копировальная втулка e10
-
2 фрезы типа ЛХ (8° и 14°) с хвостовиками 1/2" (необходима цанга 1/2" для фрезера)
-
2 прямые фрезы с хвостовиками 1/2" (необходима цанга 1/2" для фрезера)
-
таблица для определения глубины фрезерования
-
инструкция с иллюстрациями для каждого шага
-
DVD с видеоинструкцией по применению шипорезки Leigh RTJ400
-
5 ламинированных вставок с краткими инструкциями по выполнению конкретных операций, вставки крепятся на верхней плоскости шипорезки
-
4 эксцентриковых зажима для крепления заготовок на базе шипорезки
-
регулируемые боковые упоры
-
10 заглушек для шаблона
-
нейлоновый стержень для ограничения глубины фрезерования
-
шестигранный ключ 1/8"
Производство - Leigh (Канада).
Компания Leigh специализируется уже более 35 лет на производстве исключительно шипорезок, поэтому они так отлично работают, все продумано до мелочей: всё необходимое Вы получаете в комплекте: открыли "коробку" и приступили к работе. Регулировка проста во всех типах соединения. Leigh - это не просто шипорезки, а целая система!
