Применение

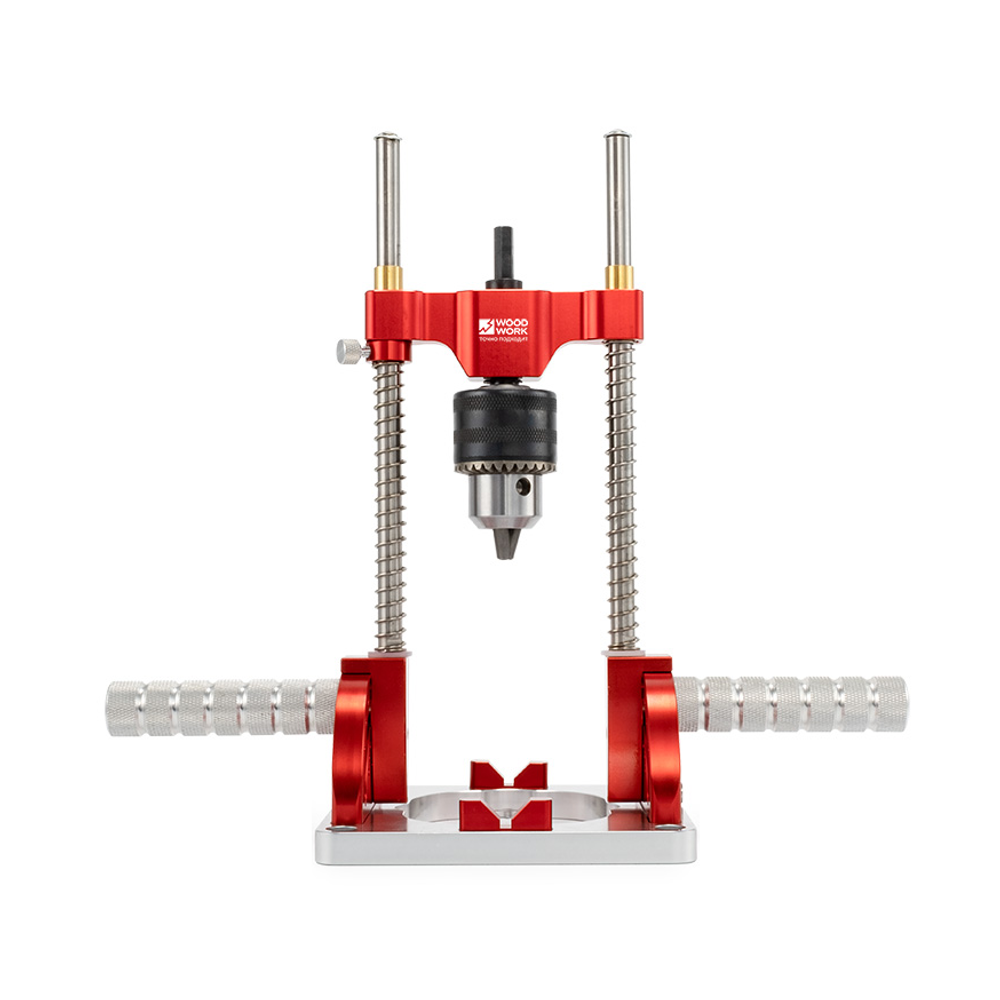

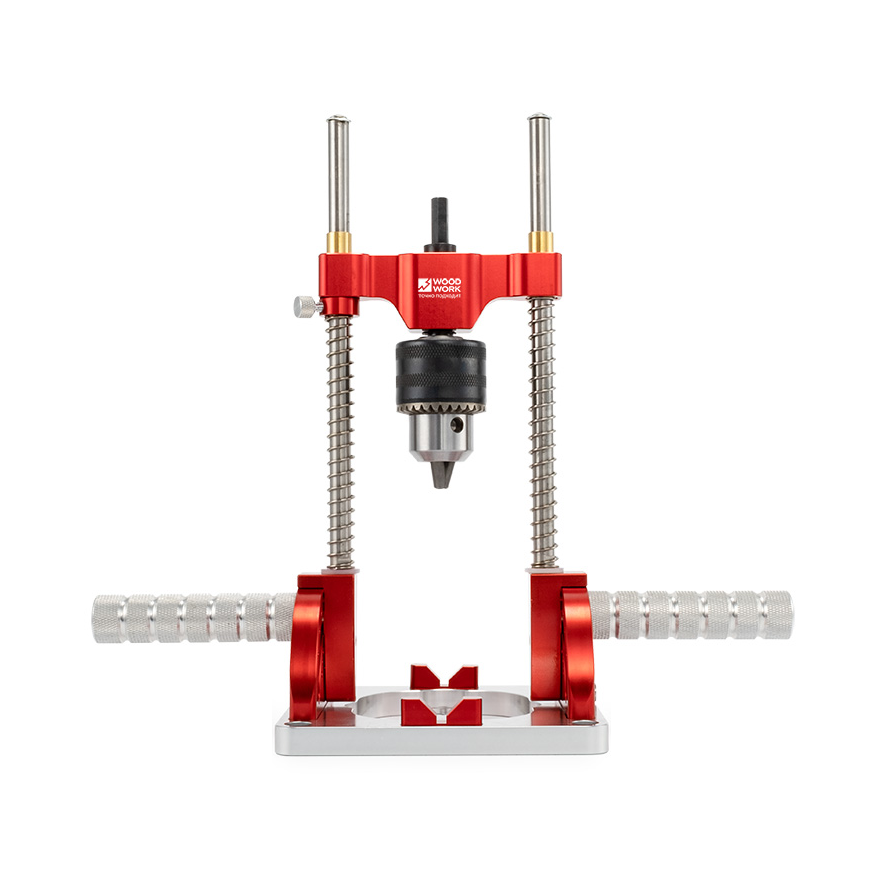

Стойка - кондуктор для дрели Вудворк для сверления под углом -60°/+60°.
Для быстрого соединения боковых, торцевых, Т-образных и L-образных соединений, мебели, изделий из дерева и т. д
Позволяет быстро сверлить угловые или прямые отверстия на пласти и на кромке доски, или круглых заготовках, имеет центроискатели, упоры для цилиндров.
Портативная направляющая для сверла подходит для большинства типов аккумуляторных и сетевых дрелей, шуруповертов.
Для мастерских или любителей, работающих над проектами по деревообработке, металлообработке или ремонту дома.
Подходит для всех сверл диаметром 1/4 дюйма или 3/8 дюйма.
Максимальное использование для сверл диаметром 13 мм.
Описание

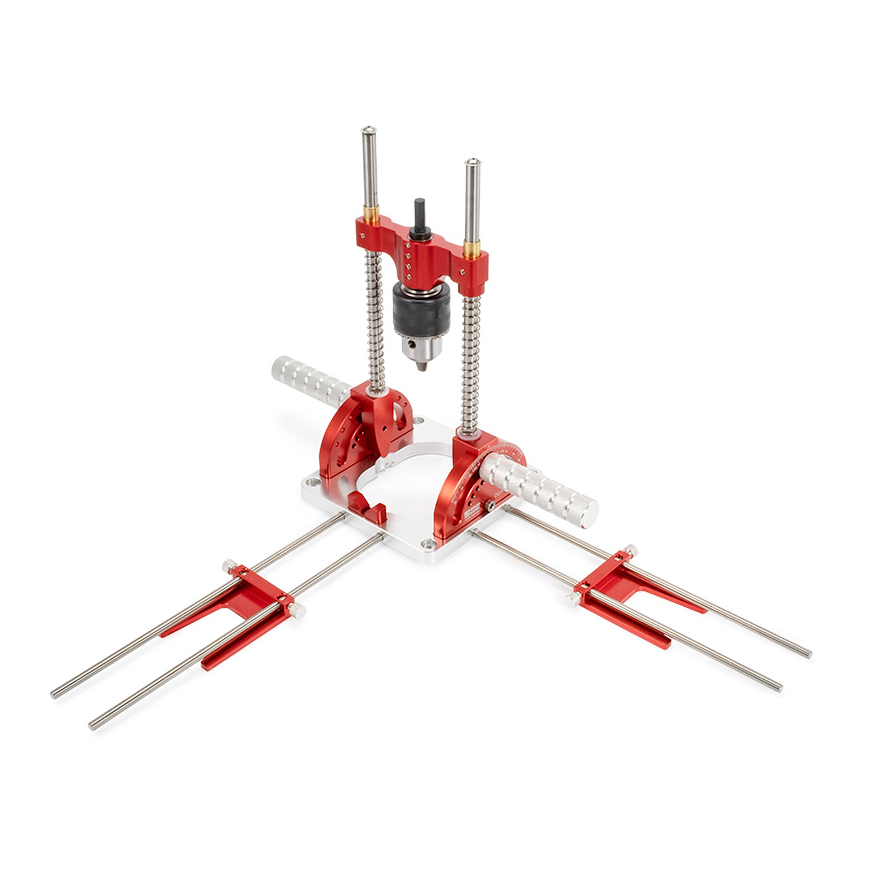

Переносная стойка для сверления оснащена регулируемой шкалой углов от -60° до +60° .
Направляющий транспортир для углового сверления имеет точные шкалы и фиксированные значения 0°- 60° с шагом в 15° в обе стороны.
Оснащена двумя прочными эргономичными ручками - фиксаторами и двумя парами съемных стержней с подвижными упорами для регулировки положения, позволяя быстро зафиксировать стойку на заготовке и сделать сверление более стабильным и менее подверженным отклонениям.
Основание имеет 4 отверстия для винтов, позволяет надежно закрепить его на детали с помощью винтов в сложных условиях.
Конструкция быстрозажимного металлического патрона - можно быстро менять сверла.
Красная анодированная поверхность обладает коррозионной стойкостью и устойчивостью к ржавчине.
Преимущества
-
точность сверления.
-
регулировка угла сверления.
-
точность направляющей для сверления.
-
прочные высококачественные материалы.
-
повышенная стабильность.
Этапы сборки для дрели
- прикрепите шток, затяните его небольшим гаечным ключом
- установите прокладки, потом пружину
- установите небольшой круглый ползунок с верхним ограничителем
- быстро закрепите ротор на балансировочном зажиме
- вставьте винты в патрон дрели, быстро зафиксируйте ротор отверткой
- затяните винты
- установите сбалансированный зажим на стержень, затем верхний винт
- установите 4 стойки с обеих сторон опорной пластины и затяните их небольшим гаечным ключом
- прикрепите боковые ручки
- установите верхние ограничительные ползунки с обеих сторон нижней пластины
- затяните винты с обеих сторон ограничительного ползунка
- прикрепите винт к шкиву

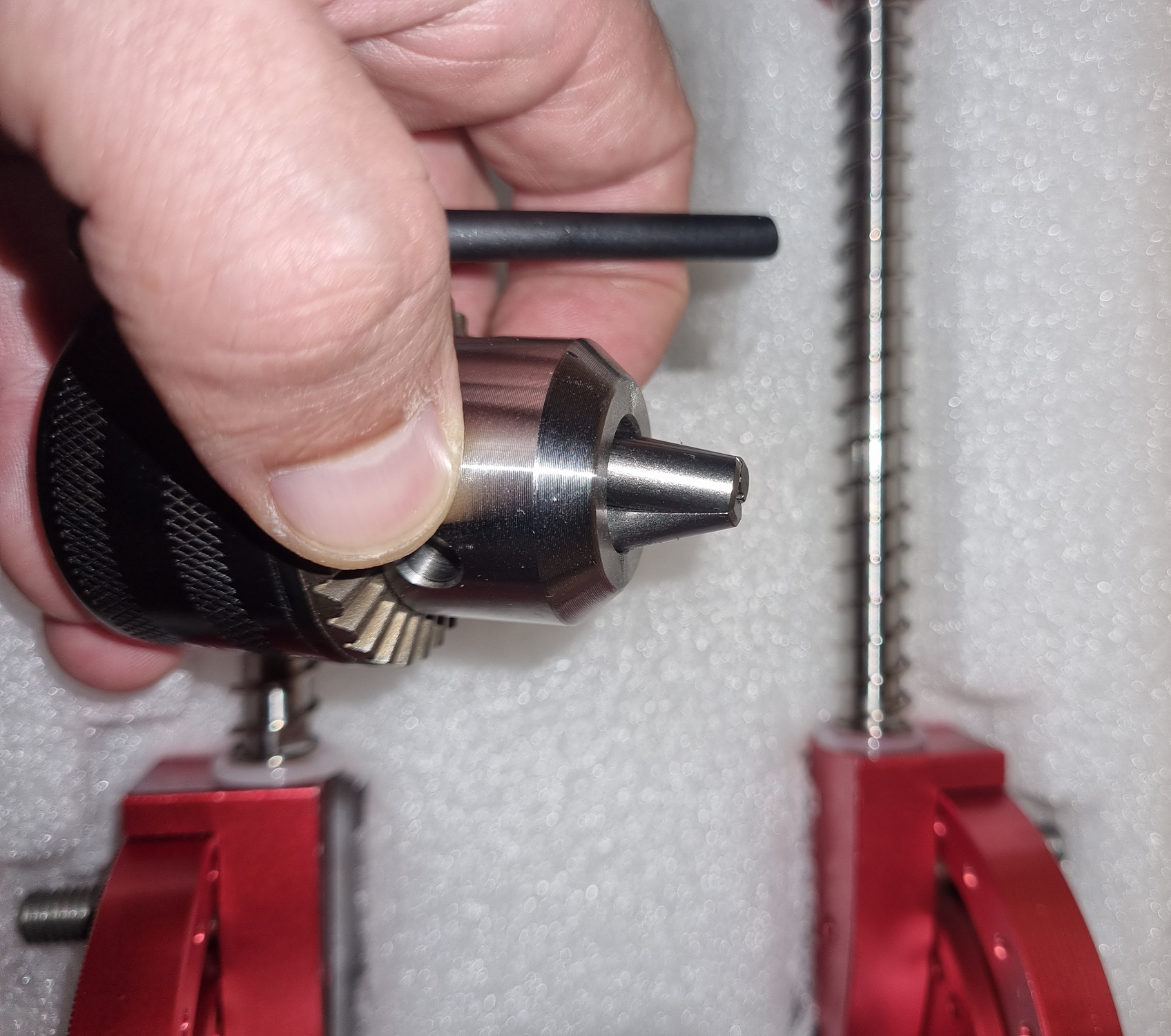

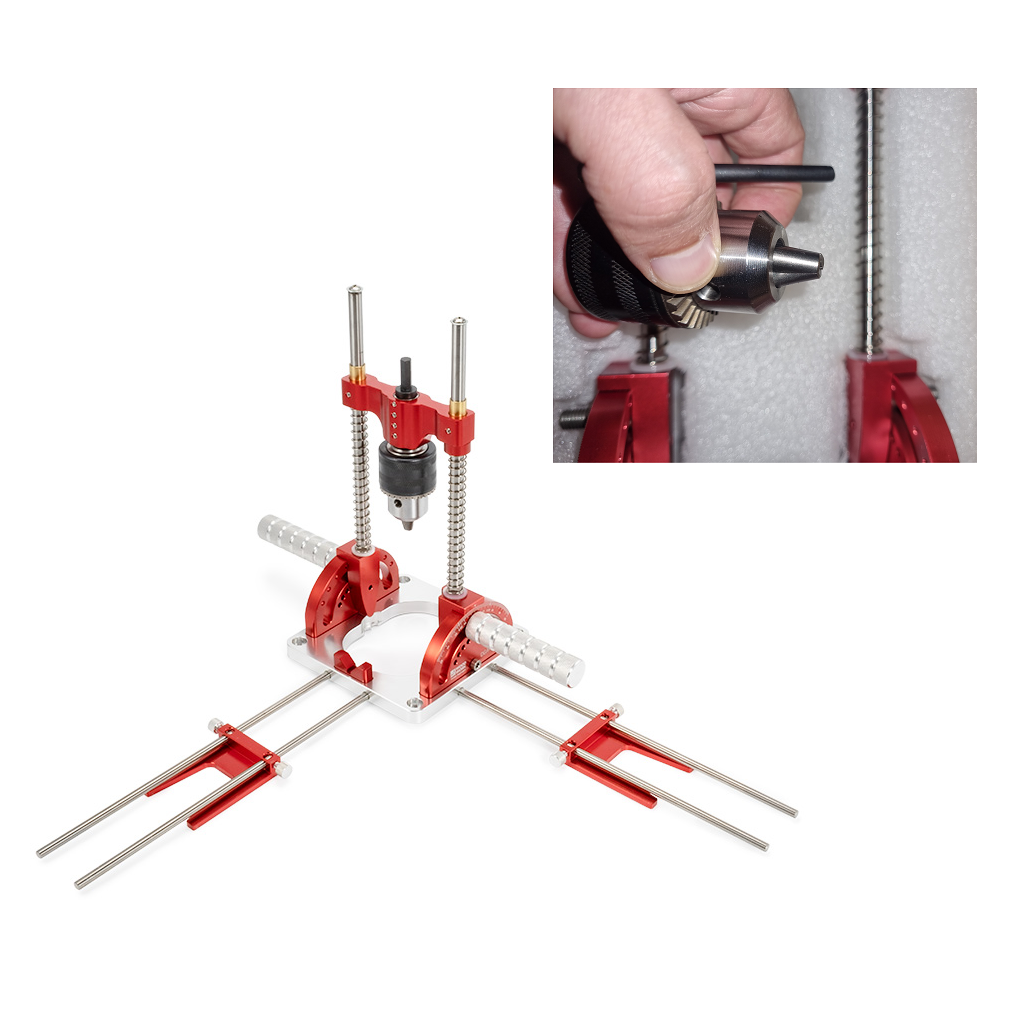

Как установить сверло
используйте отвертку, чтобы открутить винты
поверните патрон сверла к балансировочному зажиму
вставьте винты в патрон сверла
затяните винты отверткой
вставьте его обратно в Два стержня
подготовьте сверла и фиксатор сверла
прикрепите сверло, затяните его фиксатором сверла
Внимание: патрон нельзя использовать против часовой стрелки!
Характеристики
вес нетто 1,9 кг
вес брутто 2,4 кг

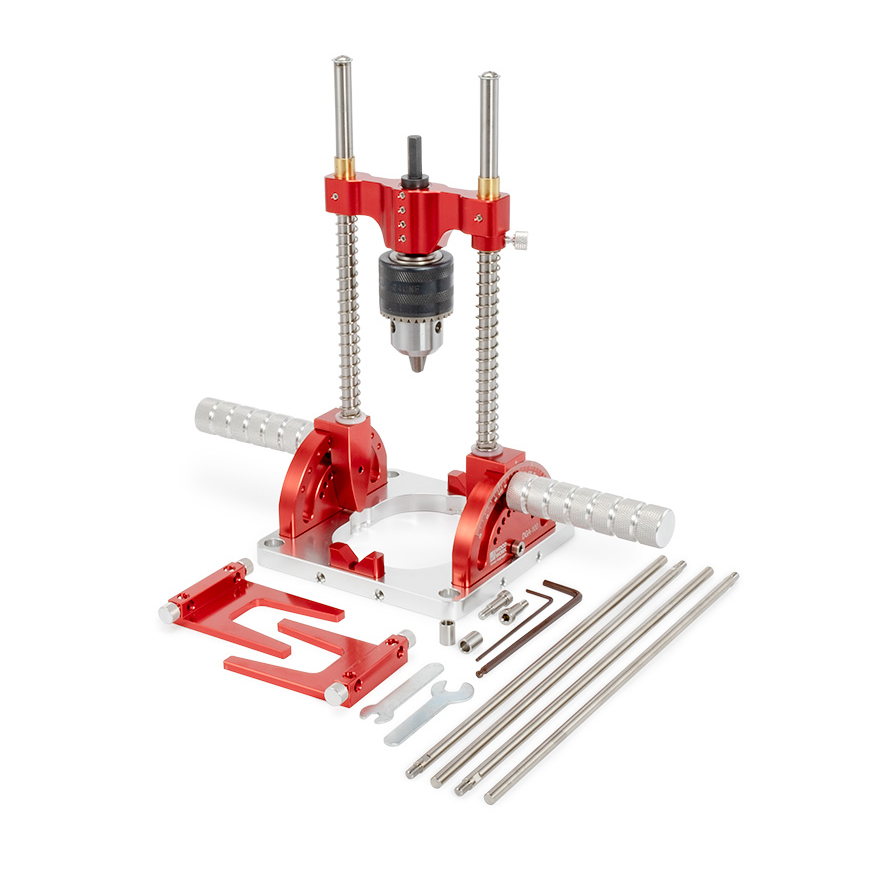

Комплектация
каретка с латунными втулками
гаечный ключ 8 мм
гаечный ключ 5 мм
шестигранный гаечный ключ 2 мм
шестигранный гаечный ключ 4 мм
опорная пластина с отверстием 80х100 мм
кольцо-ограничитель глубины сверления
рукоятка-фиксатор 2 шт
штанги для упоров-ограничителей 4 шт
сверлильный патрон для свёрл 2-13 мм
центроискатель цилиндрический 2 шт
винт для центроискателя 2 шт
упор-ограничитель 2 шт
проставочное кольцо 4 шт
пружинная стойка 2 шт
Без инструмента.
Произведено Woodwork.
