Применение
Измерение производится методом перебора (совмещения) пластины с измеряемой резьбой.
Описание

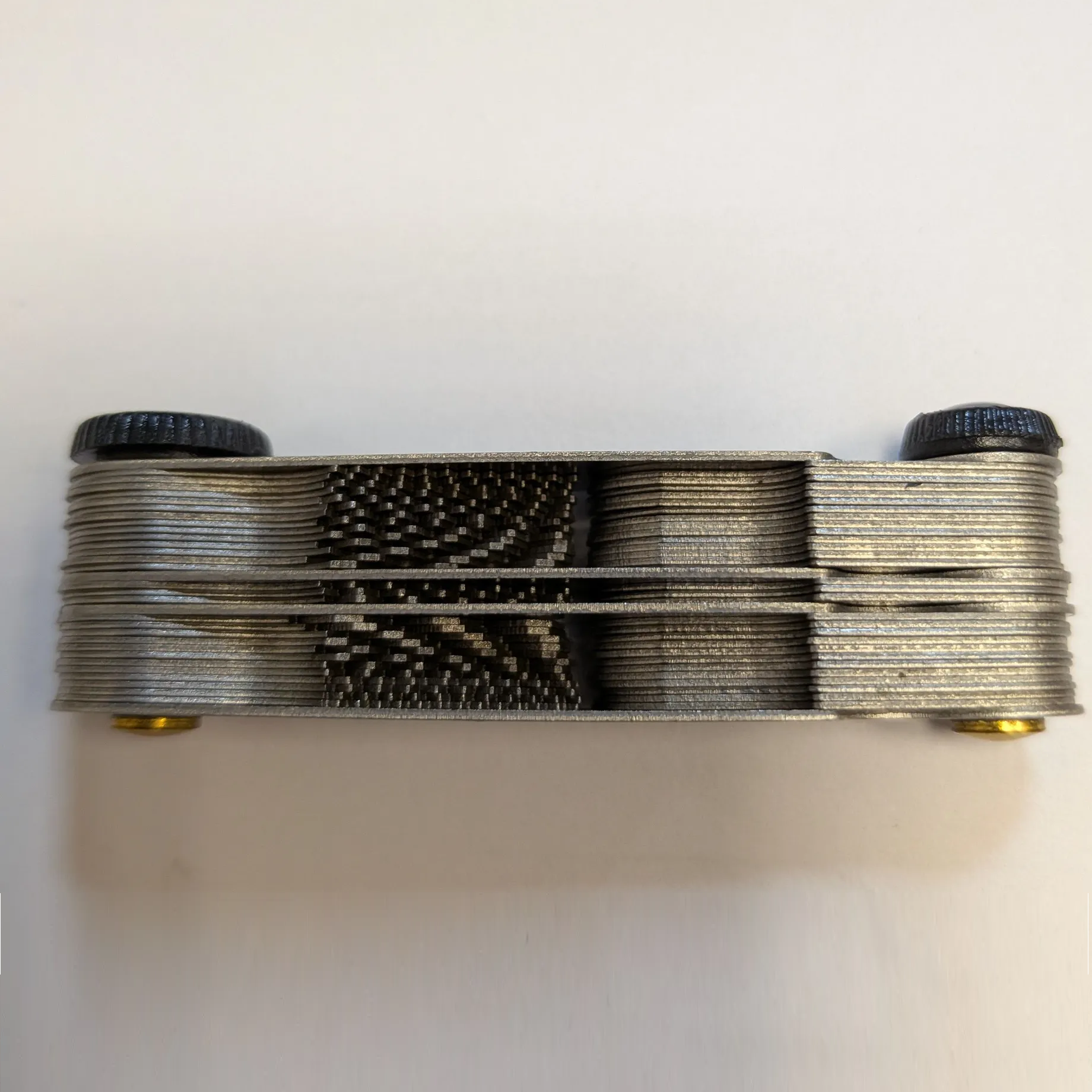

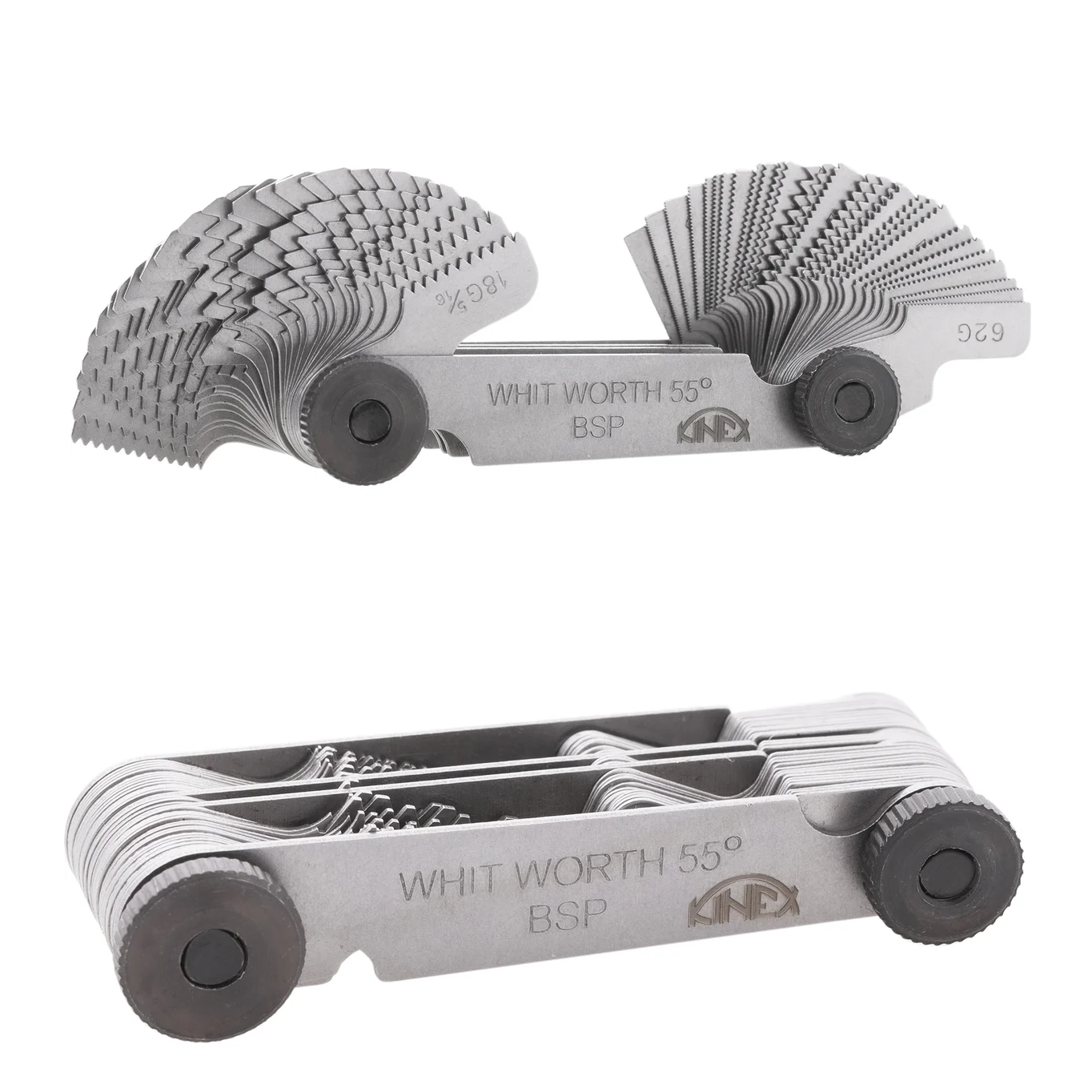

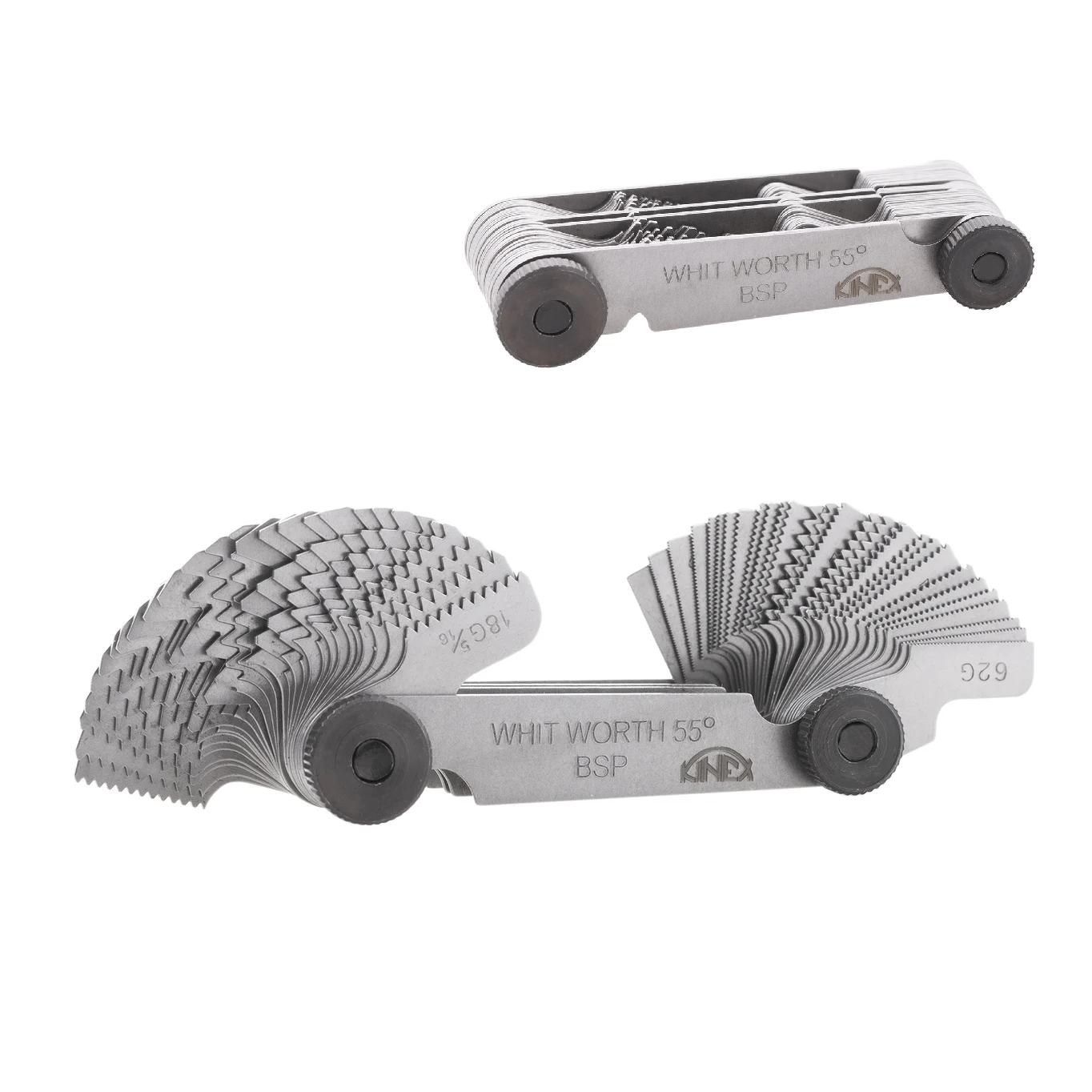

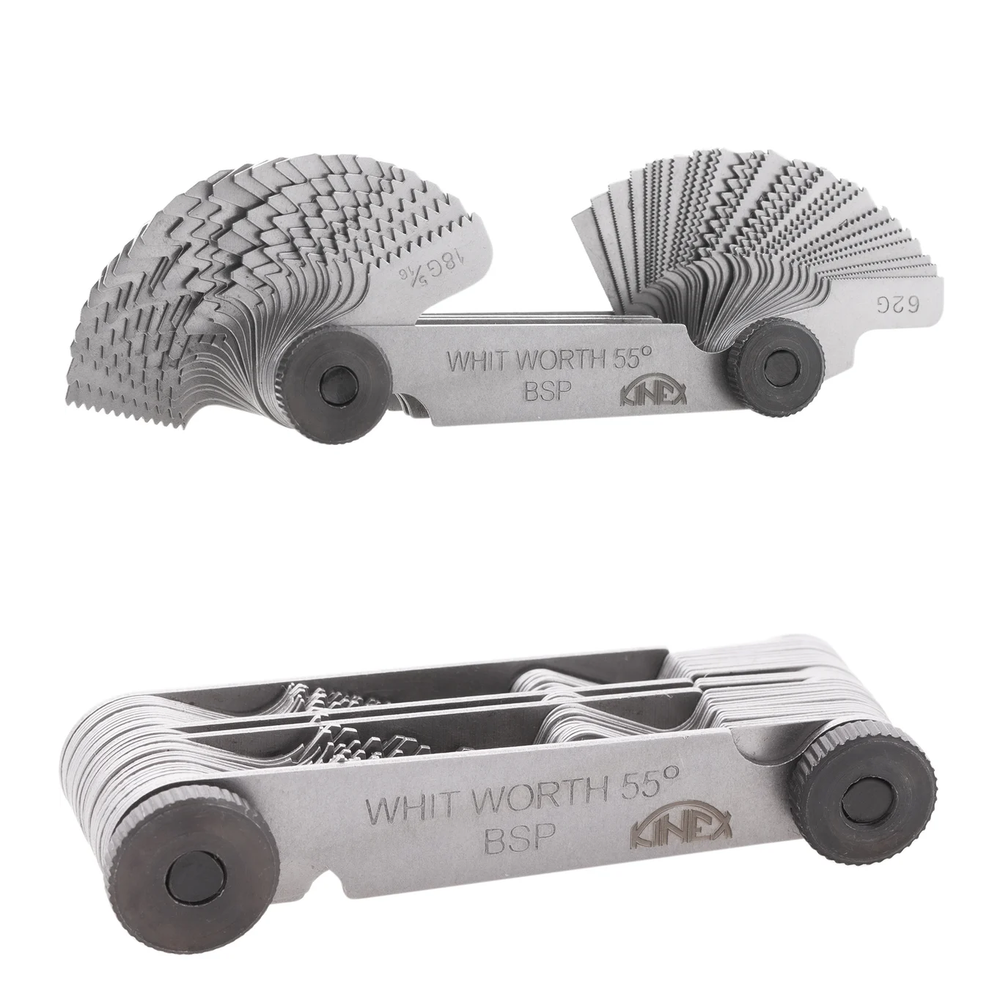

Имеет вид сдвоенной обоймы металлических пластин с эталонным профилем.
Конструкция набора обеспечивает возможность свободной замены любого шаблона.
Прочные металлические винты, для надежной фиксации пластины.
Характеристики
Тип №3 (универсальный)
Min шаг дюймовой резьбы 62 TPI
Max шаг дюймовой резьбы 4 TPI
Min шаг метрической (М) резьбы 0.25 мм
Max шаг метрической (М) резьбы 6 мм
Шаг резьбы 0.25-6 мм
Комплектация
Резьбомер - 1 шт.
58 шаблонов:

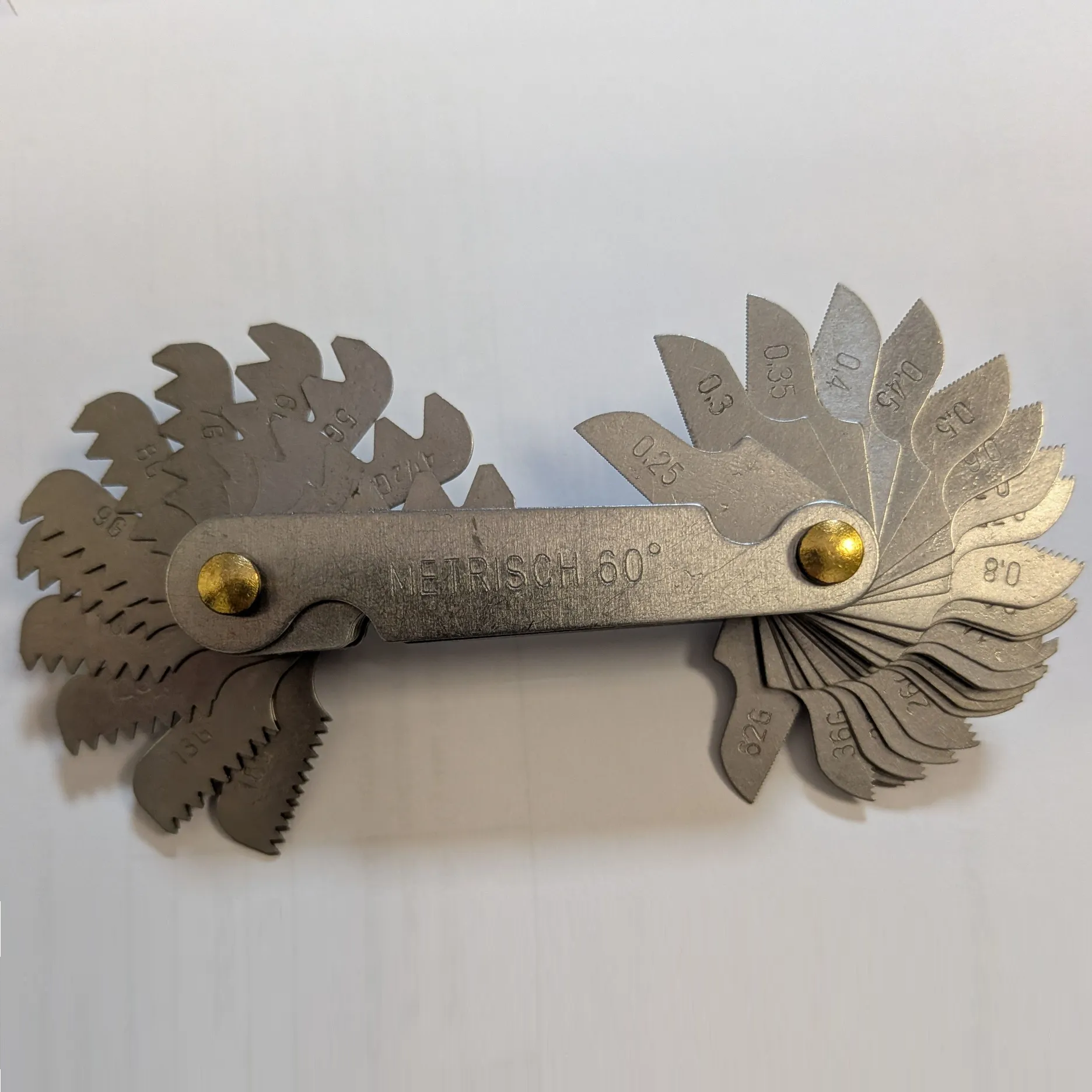

- Метрическая резьба, 60°, M/MF: 0,25-6,0 мм, 24 шаблона.
- Трубная резьба, 55°, G / BSP: 4G-62G, 6 шаблонов.
- Британская дюймовая резьба Витворта, 55°, BSW/BSF: 8-28, 28 шаблонов.
Подробнее:
Шаблоны, метрическая резьба, M/MF: 0,25 мм; 0,3 мм; 0,35 мм; 0,4 мм; 0,45 мм; 0,5 мм; 0,6 мм; 0,7 мм; 0,75 мм; 0,8 мм; 0,9 мм; 1,0 мм; 1,25 мм; 1,5 мм; 1,75 мм; 2,0 мм; 2,5 мм; 3,0 мм; 3,5 мм; 4,0 мм; 4,5 мм; 5,0 мм; 5,5 мм; 6,0 мм
Шаблоны, трубная резьба, G(BSP): 28; 19; 14; 11; 10; 8.
Шаблоны, дюймовая резьба, BSW/BSF: 62; 60; 48; 40; 36; 32; 30; 28; 26; 25; 24; 22; 20; 19; 18; 16; 14; 13; 12; 11; 10; 9; 8; 7; 6; 5; 4,1/2; 4.
Произведено Kinex
Компания Kinex MT Group - европейский производитель высокоточных измерительных приборов и инструментов для особо точных задач.
