Применение
Предназначенные для быстрого и надежного фиксирования детали, и препятствущие ее смещению под действием возникающих при обработке сил
Благодаря простой и надежной конструкции и легкости использования зажимы прижимы широко применяются при сверлении, пилении и фрезеровании дерева, сварке, резке и сборке металлических конструкций, для быстрой фиксации пластика, стекла, листового металла или печатных плат, при литье, для сборки электронного оборудования и во многих других отраслях промышленности
Описание

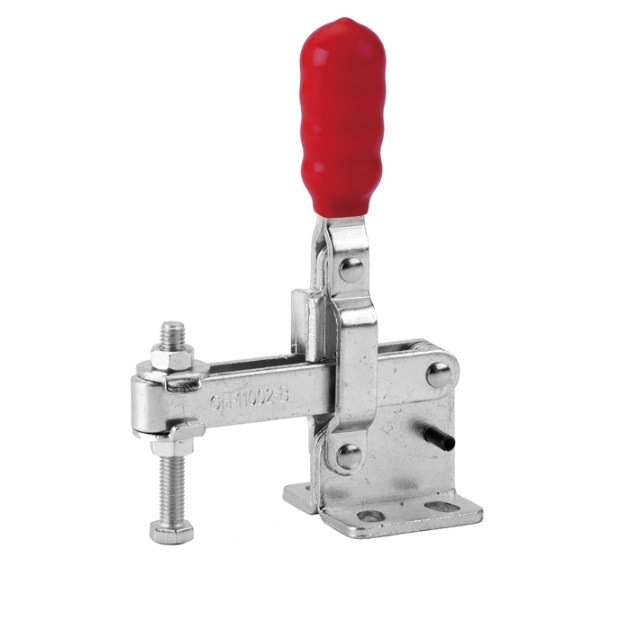

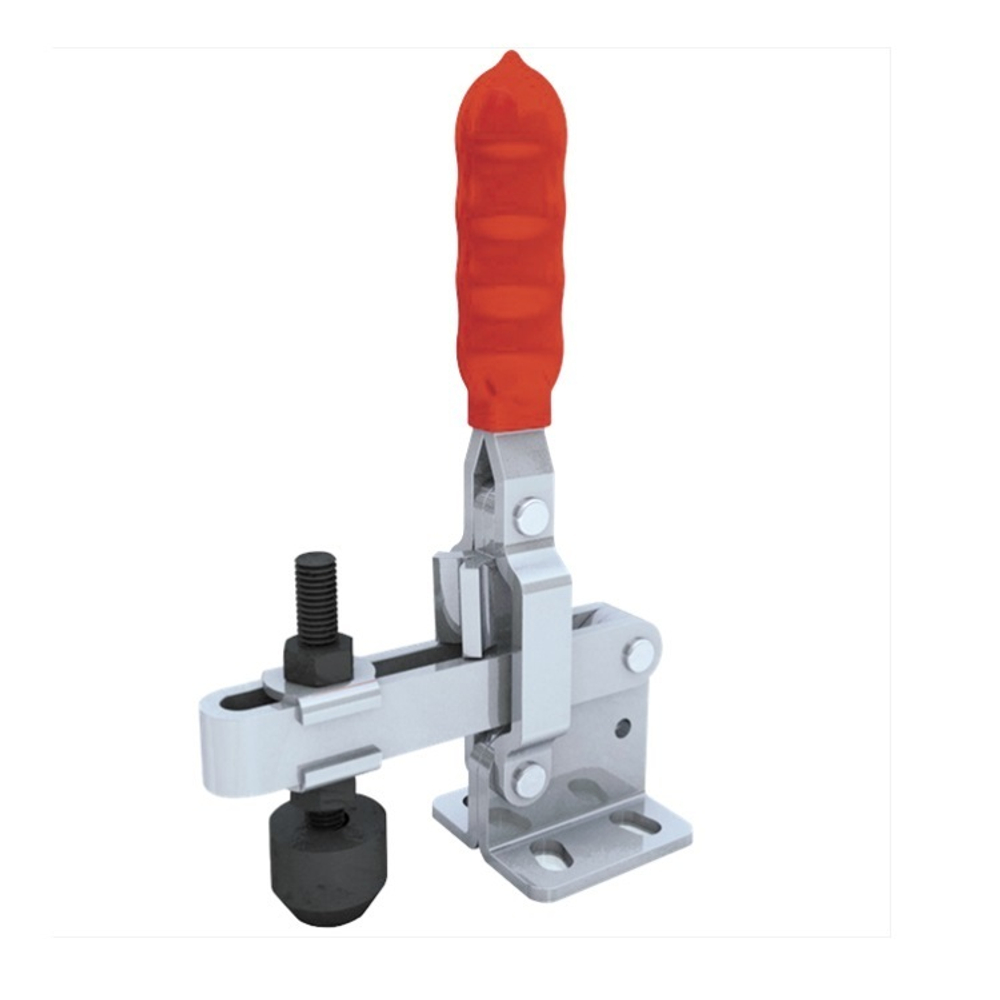

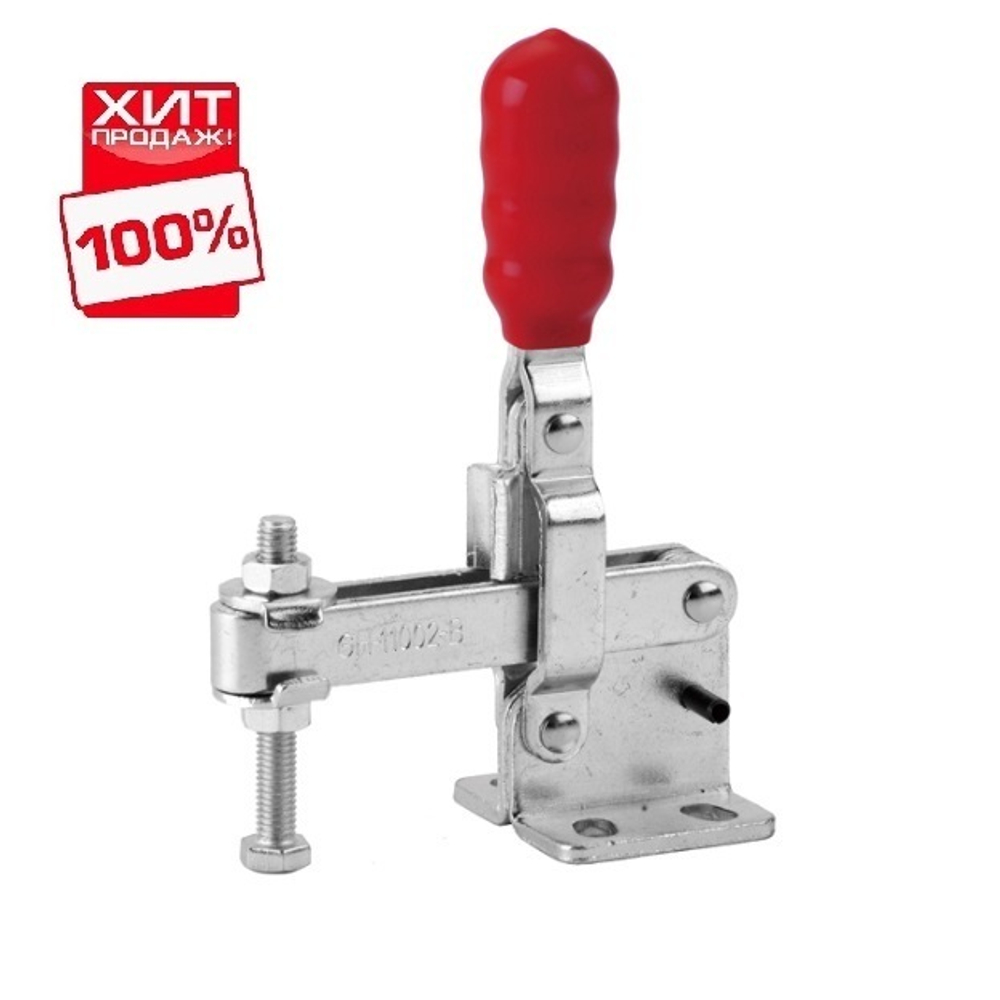

Легкие в использовании устройства быстрой фиксации, Это простые и надежные устройства, которые состоят из:
-
рукояти, необходимой для управления зажимом;
-
прижимной штанги, непосредственно отвечающей за фиксирование детали;
-
базы для крепления прижима;
-
прижимного болта, точно регулирующего прижимное усилие;
-
рычажного механизма, который служит для увеличения усилия, прикладываемой к рукояти
Достаточно всего лишь одного движения руки по перемещению рукояти прижима, чтобы быстро зафиксировать деталь. Жестко соединенные между собой рычаги значительно увеличивают силу, прикладываемую к рукояти прижима. Фиксирование в зажатом состоянии происходит в тот момент, когда рычажной механизм пройдет за нулевое положение. В таком положении обрабатываемая деталь будет находиться в зафиксированном состоянии до тех пор, пока не будет приложена обратная сила к рукояти зажима.
Характеристики

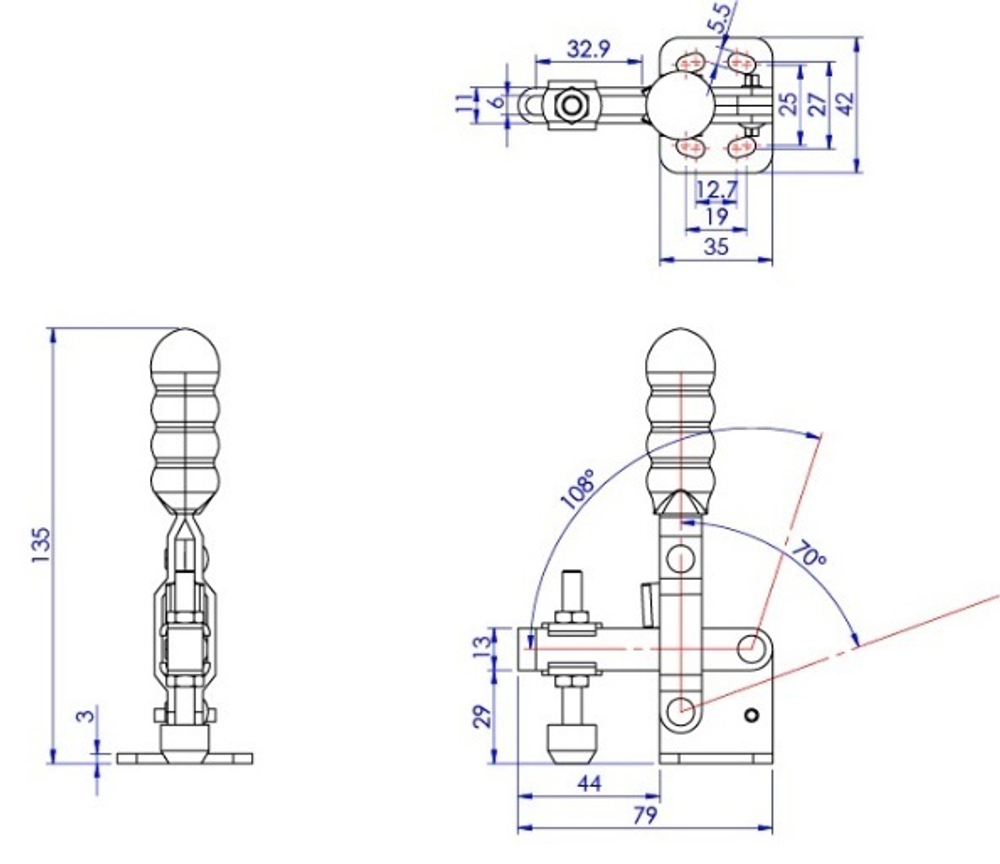

угол наклона штанги 108°
угол наклона ручки 70°
усилие зажима 150 кг
вылет штанги (L) 44 мм
база (H) 29 мм
вес 240 г
Произведено Woodwork.
