Применение

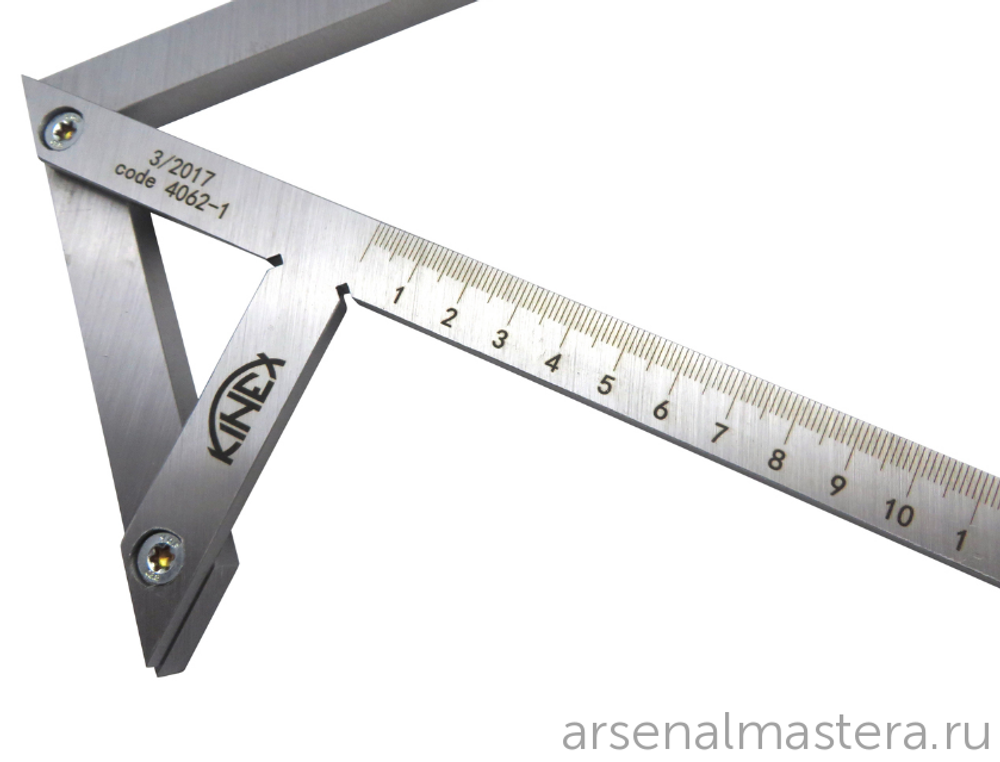

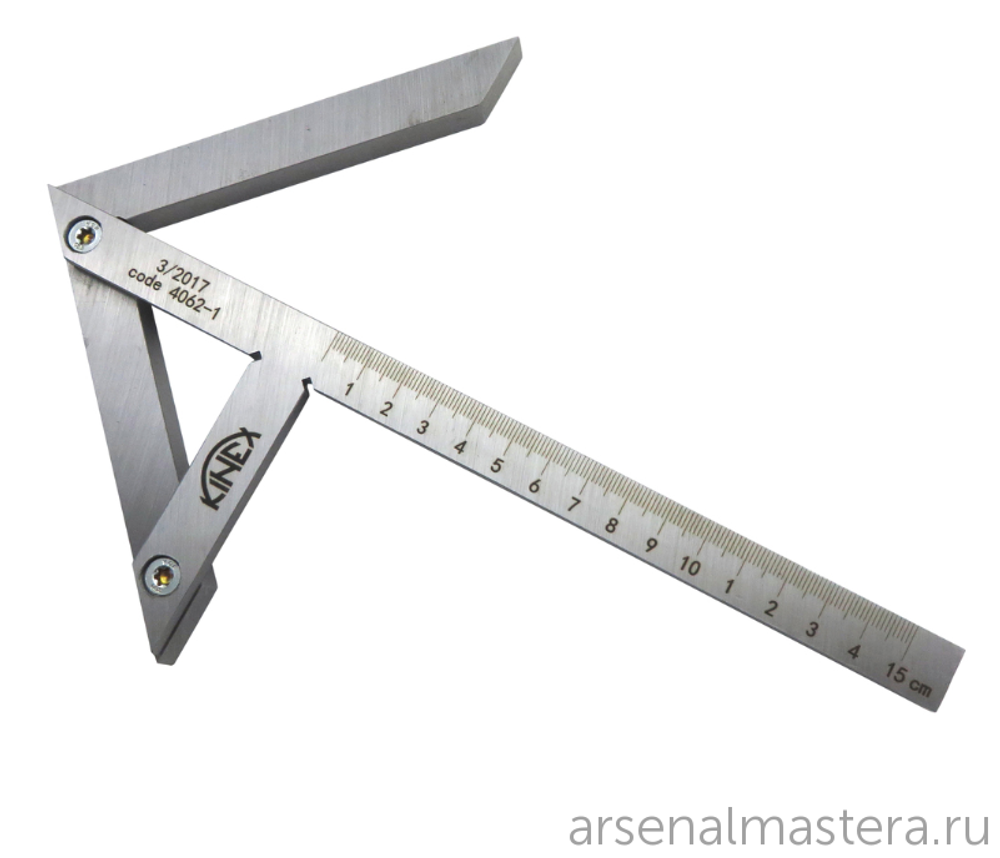

Центровочный угольник - угольник, с помощью которого находят центр цилиндрического объекта в столярном и слесарном деле.

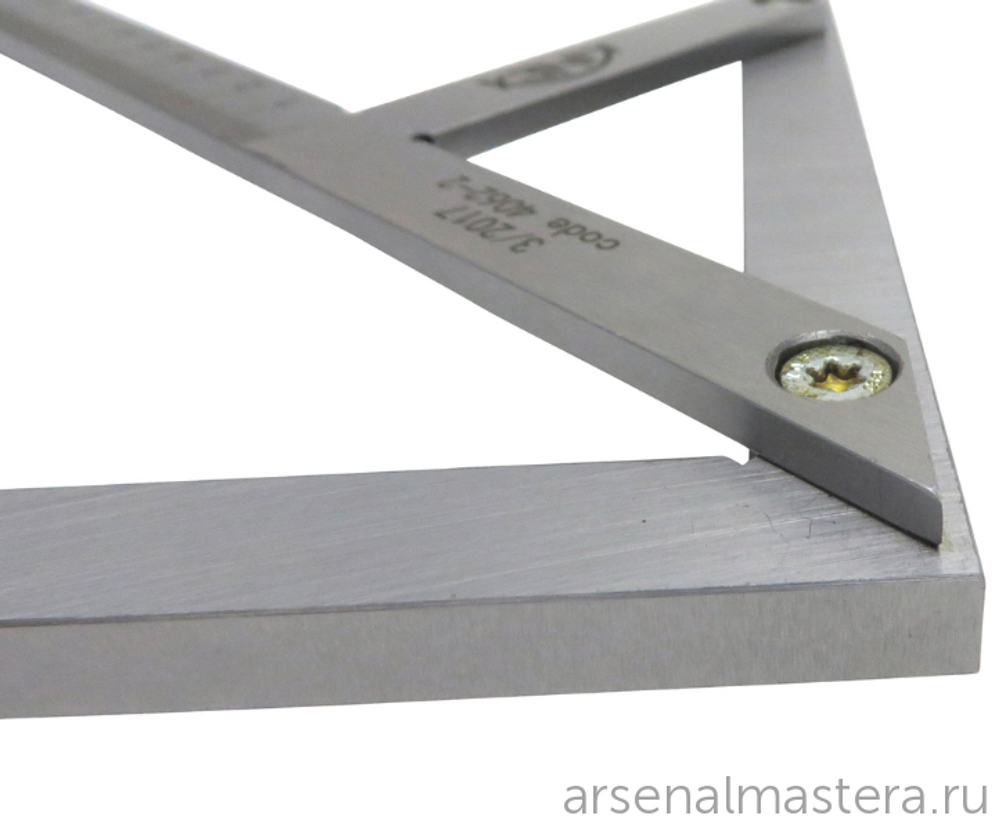

Центровочный угольник состоит из линейки, закрепленной на угольнике таким образом, что одна из граней линейки является биссектрисой прямого угла угольника.

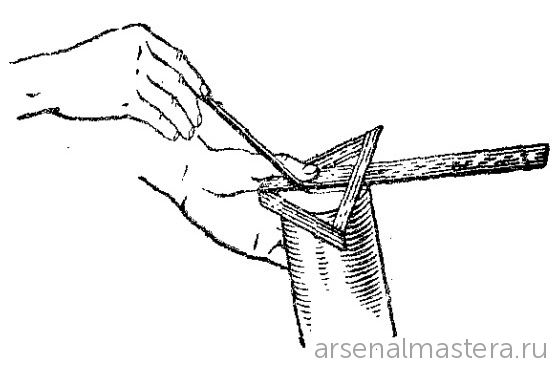

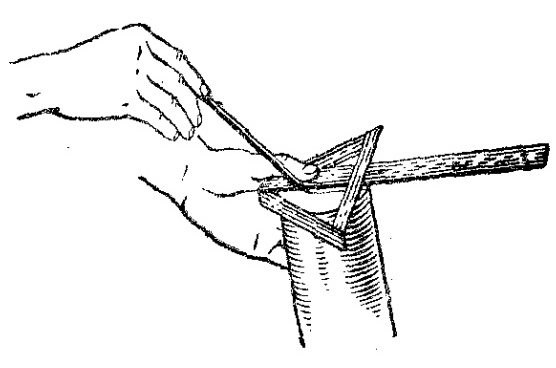

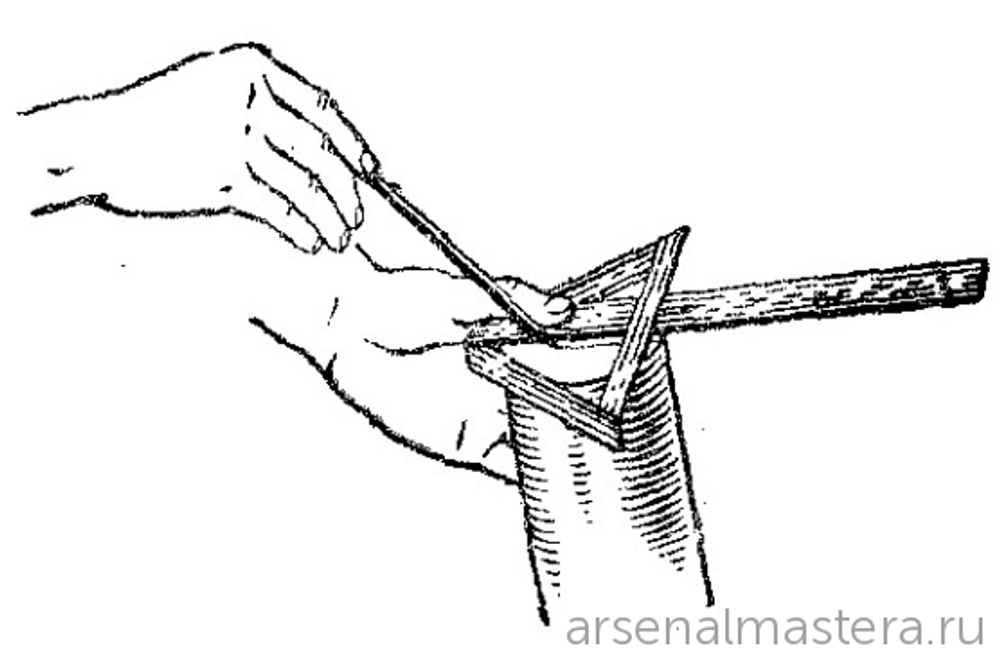

Для определения центра окружности накладывают угольник на торец детали так, чтобы обе его грани касались боковых поверхностей детали.
Карандашом или разметочным ножом, чертилкой по линейке наносят на деталь риску.
Поворачивают угольник на некоторый угол и повторяют операцию.
Место перекрещивания двух рисок и есть центр окружности.
Характеристики

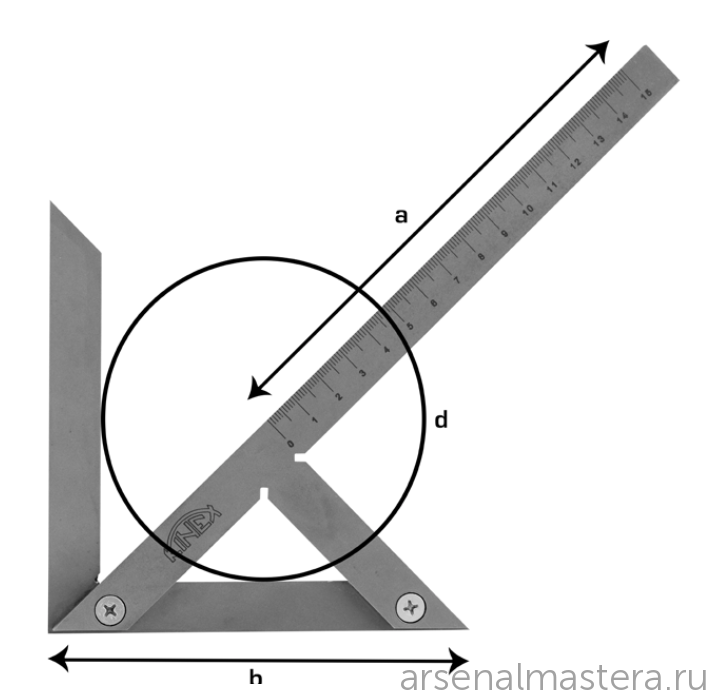

Общая длина, 150 мм - больший размер угольника;
Ширина, 130 мм - меньший размер угольника;
Рабочая длина, 180 мм - общая длина линейки-биссектрисы.
Стандарт ?SN 25 5162-3
Kinex (Чехия / Словакия).
Компания Kinex MT Group - европейский производитель высокоточных измерительных приборов и инструментов для особо точных задач.
