Применение
Пластина алюминиевая для установки ручного вертикального фрезера в фрезерный стол
-
Позволяет монтировать практически любой ручной фрезер
-
Подходит для фрезеров Triton TRA001 и MOF001, CMT7E, CMT8E и др.
Преимущества
-
Из анодированного алюминиевого сплава
-
Оснащена десятью регулировочными винтами по периметру для точной и надёжной установки «заподлицо» с верхней плоскостью столешницы фрезерного стола с помощью шестигранного ключа
-
В зоне резания на пластину с помощью встроенных магнитов устанавливается одна из 3-х стальных вставок с отверстием, превышающим диаметр фрезы, для лучшего базирования заготовки на плоскости и ограничения попадания стружки на работающий фрезер в области режущего инструмента
-
Для «свободного» фрезерования и фрезерования по шаблону в одно из двух отверстий пластины с резьбой M6 (справа либо слева от центрального отверстия) может быть установлена упорная втулка из пластика с низким коэффициентом трения с помощью винта M6x40
Характеристики
Размер 298 х 235 х 9,5 мм
Комплектация
-
Пластина - 1 шт
-

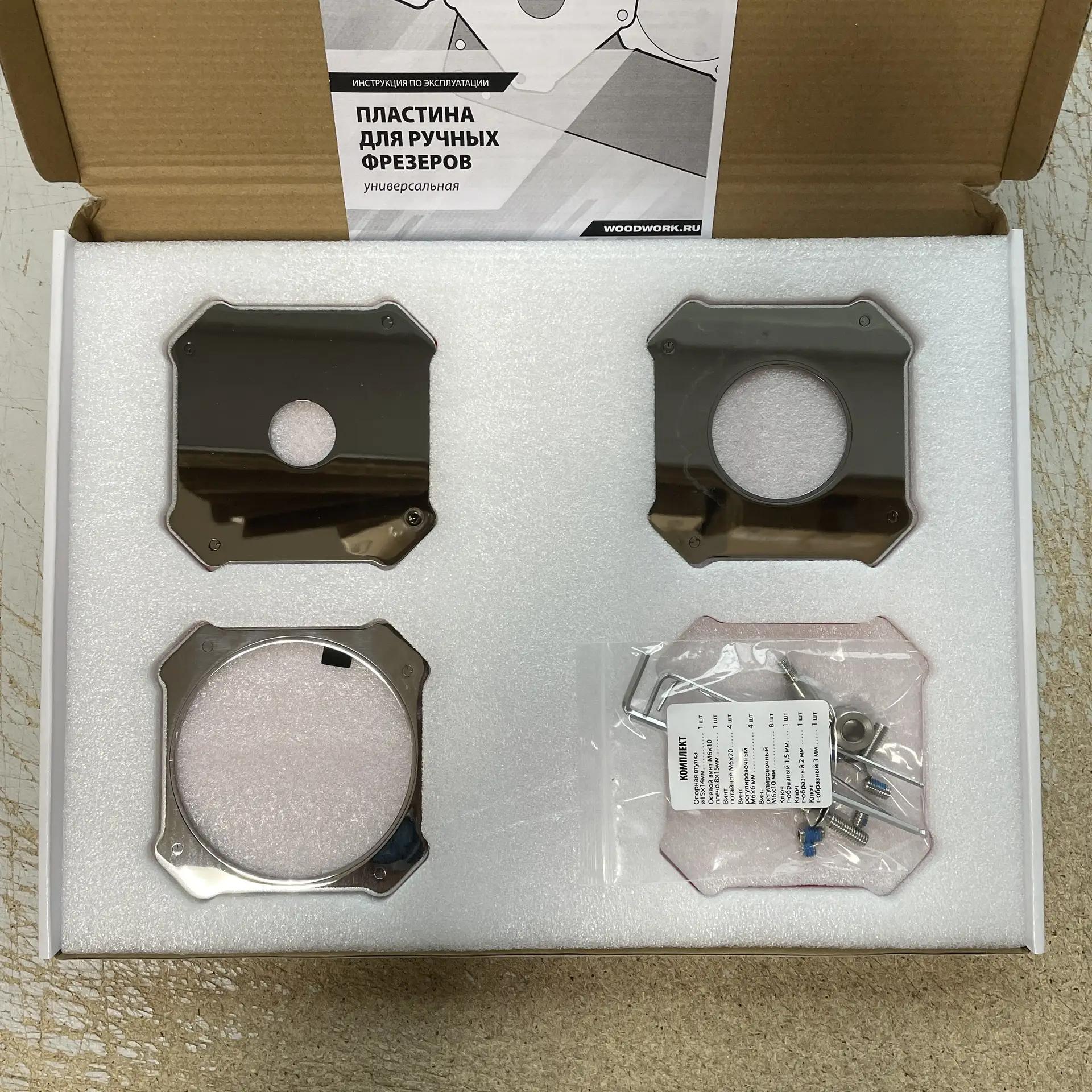

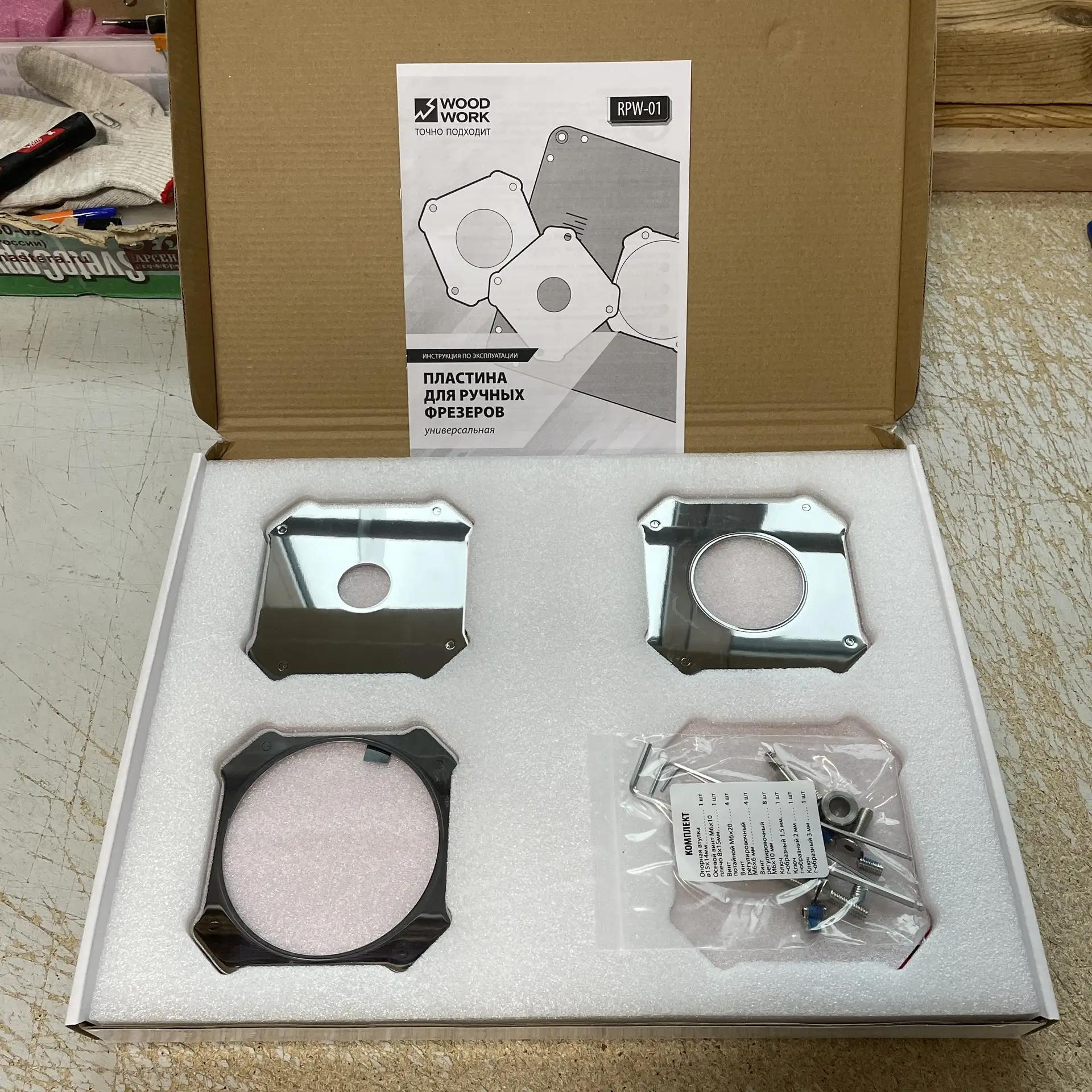

Вставки из стали с отверстиями для фрез (O25 мм, O55 мм и O92 мм) - 3 шт
-
Ключ шестигранный Г-образный для регулировки пластины и вставок по высоте 1 шт
-
Винты M6x20 с головкой «потай» для крепления пластины на фрезерном столе 4 шт
-
Винт M6x40 для крепления упорной втулки для «свободного» фрезерования 1 шт
-
Втулка пластиковая для «свободного» фрезерования 1 шт
-
Винты регулировочные М6х8 14 шт
-
Инструкция по эксплуатации
Произведено Woodwork.
Оригинальные товары Woodwork (Вудворк) для столярной и деревообрабатывающей отрасли. Широкий ассортимент, доступные цены, много полезных приспособлений и решений.
Рекомендация "Арсенал Мастера РУ"
Рекомедуем к покупке, доставим в любой город России.
Полезно
Крепление пластины к ручному фрезеру:
наметьте и просверлите отверстия в пластине для крепёжных винтов, приложив съёмную «подошву» базы ручного фрезера к пластине, соблюдая концентричную соосность отверстий для фрез пластины и базы фрезера
максимальной соосности можно добиться, позиционируя фрезер на пластине с одной из вставок с помощью цилиндрической или конической втулок (в комплект не входят), устанавливаемых в цангу фрезера
сделайте зенковку отверстий, чтобы скрыть головки винтов ниже уровня рабочей поверхности фрезерного стола
Установка пластины во фрезерный стол:
пластина может быть установлена в отверстие в столешнице фрезерного стола, совпадающее по форме с формой пластины, с опорой на полочку такого проёма либо с помощью дополнительных опор
наиболее удобна установка пластины в столешницу RTTW01 WOODWORK, в столешницы фрезерных столов Kreg® и Incra® в связи с совпадением посадочных и установочных размеров
в случае самостоятельного изготовления столешницы для фрезерного стола отверстие для установки пластины может быть вырезано по форме пластины:
с фрезерованием «четверти» для формирования полочки с опорной поверхностью по периметру пластины с шириной не менее 12 мм
с применением самостоятельно изготовленных и установленных снизу столешницы опор либо комплекта угловых опор Kreg. PRS3040 (приобретаются отдельно) без фрезерования «четверти» для формирования бортиков
пластина должна быть надёжно прикреплена к столешнице с помощью винтов с потайной головкой M6х20 (4 шт. в комплекте) либо более длинными через четыре отверстия, расположенных в углах данной пластины.
Регулировка пластины:
точная регулировка верхней поверхности пластины «заподлицо» с верхней плоскостью столешницы фрезерного стола производится двенадцатью регулировочными винтами, расположенными по периметру пластины с помощью шестигранного ключа; для надёжной установки максимальное количество регулировочных винтов пластины должно опираться на столешницу либо опоры
установите необходимую стальную вставку из комплекта на магниты пластины и с помощью шестигранного ключа через четыре отверстия во вставке произведите точную настройку поверхности вставки «заподлицо» с верхней плоскостью пластины и столешницы фрезерного стола четырьмя регулировочными винтами; для надёжной установки стальная вставка должна опираться на все четыре регулировочных винта
